乙醇_水精馏塔设计说明
乙醇及水的精馏塔设计

乙醇及水的精馏塔设计
首先,需要确定乙醇和水的混合物的物理性质。
乙醇和水的沸点非常
接近,因此在设计精馏塔时,必须考虑适当的操作条件,以便有效地分离
乙醇和水。
在精馏塔的设计过程中,首先需要选择适当的塔型。
常见的乙醇和水
的分离塔包括简单塔和精馏塔。
简单塔由一个塔板组成,可用于低温分离,而精馏塔则包含多个塔板,可以提供更高的分离效率。
其次,需要考虑精馏塔的高度。
精馏塔的高度决定了分离的效率。
通
常情况下,精馏塔的高度越高,分离效率越高。
然而,高塔会增加成本和
能耗,因此需要在效率和经济性之间做权衡。
此外,需要选择适当的回流比。
回流比是指流经塔板上部的液体返回
到塔底的比例。
适当的回流比可以提高分离效率,但过高的回流比可能导
致能耗过高。
还需要考虑乙醇和水的进料浓度。
通常情况下,浓度较高的进料可以
提高分离效果,但也会增加能耗。
因此,需要找到一个经济和效率之间的
平衡点。
在设计乙醇和水的精馏塔时,还需要考虑传热和传质方面的问题。
特
别是在塔内的塔板上,需要考虑适当的传热和传质设备,以确保有效的分离。
最后,需要进行塔的热力学计算和模拟,以评估设计的可行性和最佳
性能。
这可以通过使用软件模拟工具,如Aspen Plus、CHEMCAD等来完成。
综上所述,乙醇及水的精馏塔设计需要考虑塔的类型、高度、回流比、进料浓度等因素。
通过综合考虑这些关键参数,可以设计出经济、高效的
乙醇和水精馏塔,满足工业生产的需求。
乙醇_水精馏塔设计说明

符号说明:英文字母Aa---- 塔板的开孔区面积,m2A f---- 降液管的截面积, m2A T----塔的截面积 mC----负荷因子无因次C20----表面张力为20mN/m的负荷因子d o----阀孔直径D----塔径e v----液沫夹带量 kg液/kg气E T----总板效率R----回流比R min----最小回流比M----平均摩尔质量 kg/kmolt m----平均温度℃g----重力加速度 9.81m/s2F----阀孔气相动能因子 kg1/2/(s.m1/2)h l----进口堰与降液管间的水平距离 mh c----与干板压降相当的液柱高度 mh f----塔板上鼓层高度 mh L----板上清液层高度 mh1----与板上液层阻力相当的液注高度 m ho----降液管底隙高度 mh ow----堰上液层高度 mh W----溢流堰高度 mh P----与克服表面张力的压降相当的液注高度 mH-----浮阀塔高度 mH B----塔底空间高度 mH d----降液管内清液层高度 mH D----塔顶空间高度 mH F----进料板处塔板间距 m H T·----人孔处塔板间距 mH T----塔板间距 ml W----堰长 mLs----液体体积流量 m3/sN----阀孔数目P----操作压力 KPa△P---压力降 KPa△Pp---气体通过每层筛的压降 KPa N T----理论板层数u----空塔气速 m/sV s----气体体积流量 m3/sW c----边缘无效区宽度 mW d----弓形降液管宽度 mW s ----破沫区宽度 m希腊字母θ----液体在降液管内停留的时间 s υ----粘度 mPa.sρ----密度 kg/m3σ----表面张力N/mφ----开孔率无因次X`----质量分率无因次下标Max---- 最大的Min ---- 最小的L---- 液相的V---- 气相的m----精馏段n-----提馏段D----塔顶F-----进料板W----塔釜一、概述乙醇~水是工业上最常见的溶剂,也是非常重要的化工原料之一,是无色、无毒、无致癌性、污染性和腐蚀性小的液体混合物。
乙醇和水的精馏塔设计

乙醇和水的精馏塔设计精馏是一种分离液体混合物中组分的常用方法,可通过蒸馏分离甲醇和水的混合物。
对于乙醇和水的精馏塔设计,需要考虑一系列参数和流程,包括进料组成、操作压力、图形塔塔板、冷凝器设计、降低能量消耗等。
以下是一个基本的乙醇和水的精馏塔设计方案。
1.塔板设计在乙醇和水的精馏塔设计中,决定了塔板数的重要参数是所需的乙醇纯度。
一般来说,纯度要求越高,所需的塔板数就越多。
可使用的常用塔板设计方法有McCabe-Thiele方法和Ponchon-Savarit方法。
2.冷凝器设计冷凝器用于冷凝乙醇蒸汽,使其凝结成液体后下降到下部分的收集器中。
冷凝器设计需要考虑的重要参数包括进料温度、出料温度、乙醇和水的蒸汽压力和流量等。
一般来说,选择多管冷凝器比单管冷凝器更适合于高效的冷凝过程。
3.降低能量消耗乙醇和水的精馏过程中,能量消耗是一个重要的考虑因素。
为了降低能量消耗,可以引入热回收系统,如热交换器,将高温的废气中的热能回收使用。
此外,也可以考虑采用较低的操作压力,通过降低汽化温度来减少所需的加热能量。
4.控制塔板温度在乙醇和水的精馏塔设计中,控制各个塔板的温度非常重要,以确保塔板能够正常工作。
一种常见的温度控制方法是在塔板上设置温度传感器,并通过自动化控制系统调节冷凝器的冷却剂流量来控制塔板温度。
5.回流比的选择回流比是决定乙醇和水精馏塔效率的重要因素。
回流比的选择应根据塔板的数量、损失和乙醇纯度等因素来合理决定。
一般来说,较高的回流比可以提高纯度,但同时也会增加能源消耗。
6.热平衡以上是一个基本的乙醇和水的精馏塔设计方案。
根据实际情况和具体需求,还需要根据实际的进料组成、产量、纯度和环境要求等因素进行调整。

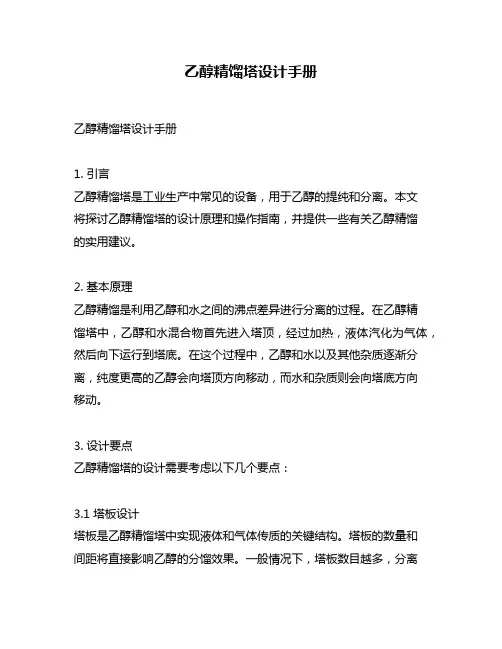

乙醇精馏塔设计手册

乙醇精馏塔设计手册乙醇精馏塔设计手册1. 引言乙醇精馏塔是工业生产中常见的设备,用于乙醇的提纯和分离。
本文将探讨乙醇精馏塔的设计原理和操作指南,并提供一些有关乙醇精馏的实用建议。
2. 基本原理乙醇精馏是利用乙醇和水之间的沸点差异进行分离的过程。
在乙醇精馏塔中,乙醇和水混合物首先进入塔顶,经过加热,液体汽化为气体,然后向下运行到塔底。
在这个过程中,乙醇和水以及其他杂质逐渐分离,纯度更高的乙醇会向塔顶方向移动,而水和杂质则会向塔底方向移动。
3. 设计要点乙醇精馏塔的设计需要考虑以下几个要点:3.1 塔板设计塔板是乙醇精馏塔中实现液体和气体传质的关键结构。
塔板的数量和间距将直接影响乙醇的分馏效果。
一般情况下,塔板数目越多,分离效果越好。
然而,添加过多的塔板会增加系统的压降,从而影响塔的性能。
在设计中需要进行合理的平衡。
3.2 温度控制乙醇精馏塔中的温度控制对于分馏效果非常关键。
过高的温度会导致醇汽过量,降低乙醇纯度;过低的温度则会造成不完全汽化,减少塔的分离效果。
需要通过控制塔底和塔顶的温度来达到最佳的分馏效果。
3.3 精馏剂的选择精馏剂在乙醇精馏中发挥重要的作用,它不仅可以提高系统的分馏效率,还可以降低系统的能耗。
常用的精馏剂包括乙醇、水和乙二醇等。
选择适当的精馏剂需要考虑乙醇和精馏剂之间的相容性以及经济性。
4. 操作指南在操作乙醇精馏塔时,需要注意以下几个方面:4.1 塔顶和塔底压力控制塔顶和塔底的压力控制是确保乙醇精馏正常运行的关键。
过高的塔顶压力会导致乙醇冷凝回流,降低乙醇的纯度;而过低的塔顶压力则会影响分馏效果。
塔底压力的控制对于去除水和杂质也是至关重要的。
4.2 进料流量控制进料流量的控制也会直接影响乙醇精馏的效果。
过大的进料流量可能导致过度充填塔板,而过小的进料流量可能会导致塔板间的不连续汽液流动。
需要根据实际情况选择合适的进料流量。
4.3 塔板温度和液位监控塔板温度和液位的监控对于乙醇精馏的稳定运行非常重要。
乙醇_水精馏塔设计说明

乙醇_水精馏塔设计说明
1.设备选型
2.工艺流程
(1)加热阶段:将乙醇_水混合物加热到沸点,使其部分汽化,进入下一个阶段。
(2)蒸馏阶段:乙醇和水在塔内进行汽液两相的分离,高纯度的乙醇向上升腾,低纯度的水向下流动。
(3)冷凝阶段:将高纯度的乙醇气体冷凝成液体,便于收集和储存。
(4)分离阶段:将冷凝后的液体进一步分离,得到纯度较高的乙醇和水。
3.操作参数
(1)温度控制:加热阶段需要将混合物加热到适当的沸点,通常控制在80-100摄氏度。
而在蒸馏阶段,控制塔顶和塔底的温度差异,有助于提高分离效果。
(2)压力控制:塔的进料和出料口通常需要控制一定的压力,以保证流量的稳定。
(3)流量控制:塔内液体的流速对塔的操作效果有较大影响,需保持适当的流速,通常通过调节塔顶和塔底的流量或液位来实现。
4.塔的结构及内件设计
乙醇_水精馏塔的结构包括塔壳、进料装置、分离器、冷凝器、再沸器、集液器等。
其中,塔内需要配置一些内件,如填料和板式塔板等,以
提高传质和传热效果。
填料可采用金属或塑料材料,板式塔板可选用槽式、波纹式等不同形式。
通过合理配置和设计这些内件,提高乙醇_水分离效果。
综上,乙醇_水精馏塔的设计需要综合考虑设备选型、工艺流程、操
作参数以及塔的内部结构等因素。
通过合理的设计和选择,可以实现高效
分离乙醇和水的目的。

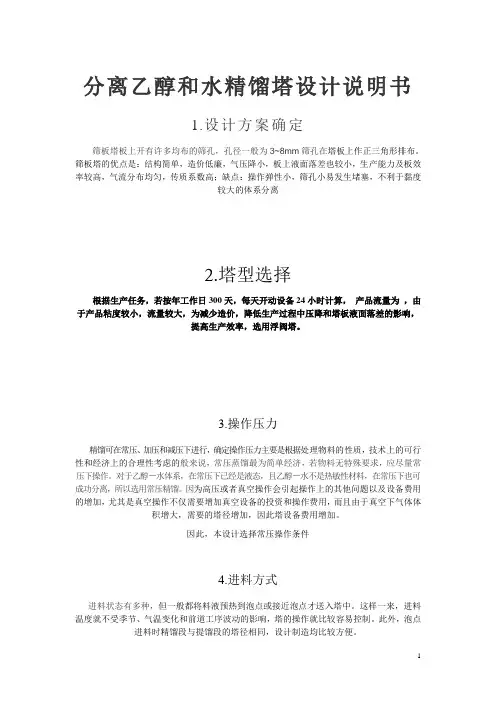

分离乙醇和水精馏塔设计说明书

分离乙醇和水精馏塔设计说明书1.设计方案确定筛板塔板上开有许多均布的筛孔,孔径一般为3~8mm筛孔在塔板上作正三角形排布。
筛板塔的优点是:结构简单,造价低廉,气压降小,板上液面落差也较小,生产能力及板效率较高,气流分布均匀,传质系数高;缺点:操作弹性小,筛孔小易发生堵塞,不利于黏度较大的体系分离2.塔型选择根据生产任务,若按年工作日300天,每天开动设备24小时计算,产品流量为,由于产品粘度较小,流量较大,为减少造价,降低生产过程中压降和塔板液面落差的影响,提高生产效率,选用浮阀塔。
3.操作压力精馏可在常压、加压和减压下进行,确定操作压力主要是根据处理物料的性质,技术上的可行性和经济上的合理性考虑的般来说,常压蒸馏最为简单经济,若物料无特殊要求,应尽量常压下操作。
对于乙醇-水体系,在常压下已经是液态,且乙醇-水不是热敏性材料,在常压下也可成功分离,所以选用常压精馏。
因为高压或者真空操作会引起操作上的其他问题以及设备费用的增加,尤其是真空操作不仅需要增加真空设备的投资和操作费用,而且由于真空下气体体积增大,需要的塔径增加,因此塔设备费用增加。
因此,本设计选择常压操作条件4.进料方式进料状态有多种,但一般都将料液预热到泡点或接近泡点才送入塔中。
这样一来,进料温度就不受季节、气温变化和前道工序波动的影响,塔的操作就比较容易控制。
此外,泡点进料时精馏段与提馏段的塔径相同,设计制造均比较方便。
因此,本设计选择泡点进料。
5.加热方式精馏段通常设置再沸器,采用间接蒸汽加热,以提供足够的热量。
若待分离的物系为某种组分和水的混合物,往往可以采用直接蒸汽加热的方式。
但当在塔顶轻组分回收率一定时,由于蒸汽冷凝水的稀释作用,可使得釜残液中的轻组分浓度降低,所需的理论塔板数略有增加,且物系在操作温度下黏度不大有利于间接蒸汽加热。
因此,本设计选用间接蒸汽加热的方式提供热量。
6.热能的利用精馏的原理是多次进行部分汽化和冷凝,因此,热效率很低,通常进入再沸器的能量仅有5%被有效的利用。
分离乙醇水的精馏塔设计

分离乙醇水的精馏塔设计乙醇水精馏塔是一种用于分离乙醇和水的设备。
在这种精馏塔中,乙醇和水的混合物被加热,使其沸点降低,然后通过不同的沸点将两种液体分离出来。
下面是一个简单的乙醇水精馏塔设计:1. 塔体设计:精馏塔通常由一个垂直的圆柱形塔体和内部填料组成。
塔体内部通常分为若干个段,每个段都有一个或多个塔板或填料层。
通过管道,将混合物从底部引入,加热蒸发,然后从顶部输出。
2. 加热系统:乙醇水混合物在精馏塔中被加热,使其沸点降低。
通常采用蒸汽或热水来加热塔体,通过外部加热交换器将能量传递给塔体内的混合物。
3. 分离原理:乙醇和水的沸点不同,所以在塔体内加热时,乙醇和水会分别蒸发,并在不同的段或填料层分离。
乙醇的沸点比水低,所以乙醇首先蒸发,然后在塔体内向上升,水则在更低的位置蒸发,形成乙醇和水的分离。
4. 冷凝系统:在塔体的顶部设置冷凝器,将上升的蒸汽冷凝成液体,分离出乙醇和水。
分离后的乙醇和水分别通过不同的管道送出。
5. 控制系统:精馏塔需要一个精确的控制系统来控制加热和冷却过程,以确保分离效果达到最佳状态。
总的来说,乙醇水精馏塔通过加热和冷凝的过程,利用乙醇和水的沸点差异,将两种液体有效分离。
这种精馏塔设计可以在工业生产中用于大规模分离乙醇和水,满足不同领域的需求。
很高兴继续为您介绍乙醇水精馏塔的相关内容。
6. 塔板或填料层设计:精馏塔内部通常设置有塔板或填料层,用于增加表面积,促进蒸汽和液体的接触,从而促进分离。
常用的塔板类型包括泡沫塔板和穿孔塔板,填料层则可以选择球状或鼓形填料等。
这些设计可有效提高乙醇和水的分离效率。
7. 操作方法:在精馏过程中,需要注意控制加热温度、冷却温度、流速等参数,以保证所得到的乙醇和水的纯度和分离效率。
为此,通常采用自动化控制系统,监测和调整各项参数,提高操作的稳定性和效率。
8. 安全措施:在乙醇水精馏过程中,需要注意防止乙醇的挥发和着火,避免发生危险。
因此,需要设置相应的通风排气系统,并且保证设备的密封性良好。
分离乙醇水精馏塔设计

分离乙醇水精馏塔设计引言乙醇水分离是化工工程中常见的一种操作,通过精馏塔可以实现乙醇与水的分离。
本文将针对乙醇水精馏塔的设计进行介绍,包括塔的结构、工艺参数和操作步骤等。
1. 塔的结构乙醇水精馏塔的结构一般分为以下三部分:顶部蒸汽分离器、中部塔板和底部回流器。
1.1 顶部蒸汽分离器顶部蒸汽分离器用于将乙醇和水的混合物中的乙醇蒸汽与未能蒸发的液体进行分离。
蒸汽分离器一般由分离器壳体、液体收集器和气流分布器等部件组成。
1.2 中部塔板中部塔板用于增加塔板的数量,增加乙醇与水之间的接触面积,更好地实现分离效果。
塔板一般由塔板壳体、孔板和气液分布装置等组成。
1.3 底部回流器底部回流器主要用于分离塔的底部液相产物,以保证乙醇的纯度。
回流器一般由回流器壳体、回流管和液体收集器等组成。
2. 工艺参数在设计乙醇水精馏塔时,需要考虑的工艺参数包括塔板的数量、塔板的间距、塔底的回流比等。
2.1 塔板数量塔板的数量决定了乙醇与水之间的接触面积。
一般来说,塔板数量越多,分离效果越好。
但是过多的塔板会增加设备投资成本,因此需要在分离效果和经济性之间进行平衡。
2.2 塔板间距塔板间距的选择也是很重要的。
间距过大会减少塔板数量,使得乙醇与水之间的接触面积减小;间距过小则增加回流液的沉降阻力,使得分离效果下降。
因此,需要根据具体工艺要求进行合理的选择。
2.3 回流比回流比是指回流到塔顶的液体与塔底的进料流量之比。
回流比的选择对精馏塔的分离效果有着直接的影响。
一般来说,较大的回流比能够减小塔底的进料液温度,提高塔板效率。
但是过大的回流比也会增加能耗,增加设备运行成本。
3. 操作步骤乙醇水精馏塔的操作步骤一般分为以下几个步骤:装填填料、预热操作、生产操作和停车操作。
3.1 装填填料首先需要将塔内的填料装填好。
填料的选择要考虑填料的表面积、缝隙率和液体分布性等因素。
常见的填料有波纹板、环形填料和反光板等。
3.2 预热操作在正式运行之前,需要进行预热操作。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
符号说明:英文字母Aa---- 塔板的开孔区面积,m2A f---- 降液管的截面积, m2A T----塔的截面积 mC----负荷因子无因次C20----表面力为20mN/m的负荷因子d o----阀孔直径D----塔径e v----液沫夹带量 kg液/kg气E T----总板效率R----回流比R min----最小回流比M----平均摩尔质量 kg/kmolt m----平均温度℃g----重力加速度 9.81m/s2F----阀孔气相动能因子 kg1/2/(s.m1/2)h l----进口堰与降液管间的水平距离 mh c----与干板压降相当的液柱高度 mh f----塔板上鼓层高度 mh L----板上清液层高度 mh1----与板上液层阻力相当的液注高度 m ho----降液管底隙高度 mh ow----堰上液层高度 mh W----溢流堰高度 mh P----与克服表面力的压降相当的液注高度mH-----浮阀塔高度 mH B----塔底空间高度 mH d----降液管清液层高度 mH D----塔顶空间高度 mH F----进料板处塔板间距 m H T·----人孔处塔板间距 mH T----塔板间距 ml W----堰长 mLs----液体体积流量 m3/sN----阀孔数目P----操作压力 KPa△P---压力降 KPa△Pp---气体通过每层筛的压降 KPa N T----理论板层数u----空塔气速 m/sV s----气体体积流量 m3/sW c----边缘无效区宽度 mW d----弓形降液管宽度 mW s ----破沫区宽度 m希腊字母θ----液体在降液管停留的时间 s υ----粘度 mPa.sρ----密度 kg/m3σ----表面力N/mφ----开孔率无因次X`----质量分率无因次下标Max---- 最大的Min ---- 最小的L---- 液相的V---- 气相的m----精馏段n-----提馏段D----塔顶F-----进料板W----塔釜一、概述乙醇~水是工业上最常见的溶剂,也是非常重要的化工原料之一,是无色、无毒、无致癌性、污染性和腐蚀性小的液体混合物。
因其良好的理化性能,而被广泛地应用于化工、日化、医药等行业。
近些年来,由于燃料价格的上涨,乙醇燃料越来越有取代传统燃料的趋势,且已在、等地的公交、出租车行业被采用。
业已推出了推广燃料乙醇的法规。
长期以来,乙醇多以蒸馏法生产,但是由于乙醇~水体系有共沸现象,普通的精馏对于得到高纯度的乙醇来说产量不好。
但是由于常用的多为其水溶液,因此,研究和改进乙醇`水体系的精馏设备是非常重要的。
塔设备是最常采用的精馏装置,无论是填料塔还是板式塔都在化工生产过程中得到了广泛的应用,在此我们作板式塔的设计以熟悉单元操作设备的设计流程和应注意的事项是非常必要的。
1.1 设计依据本设计依据于教科书理论及查阅教参文献为设计实例,对所提出的题目进行分析并做出理论计算。
1.2 技术来源目前,精馏塔的设计方法以严格计算为主,也有一些简化的模型,但是严格计算法对于连续精馏塔是最常采用的,我们此次所做的计算也采用严格计算法。
1.3 设计任务及要求原料:乙醇—水溶液年产量50000吨乙醇含量:42%(质量分数)料液初温:45℃设计要求:塔顶乙醇含量为90%(质量分数)塔釜乙醇含量不大于0.5%(质量分数)物性附表:表一:乙醇—水汽液平衡数据1.4 方案选择塔型选择:根据生产任务,若按年工作日300天,每天开动设备24小时计算,产品流量为kg h,由于产品粘度较小,流量较大,为减少造价,降低生产过程中压降和塔板液6944/面落差的影响,提高生产效率,选用浮阀塔。
操作压力:由于乙醇~水体系对温度的依赖性不强,常压下为液态,为降低塔的操作费用,操作压力选为常压其中 塔顶压强为:0kPa (表压)饱和蒸汽压力:0.25MPa (表压) 进料状态:虽然进料方式有多种,但是饱和液体进料时进料温度不受季节、气温变化和前段工序波动的影响,塔的操作比较容易控制;此外,饱和液体进料时精馏段和提馏段的塔径相同,无论是设计计算还是实际加工制造这样的精馏塔都比较容易,为此,本次设计中采取饱和液体进料 加热方式:精馏塔的设计中多在塔底加一个再沸器以采用间接蒸汽加热以保证塔有足够的热量供应;由于乙醇~水体系中,乙醇是轻组分,水由塔底排出,且水的比热较大,故可采用直接水蒸气加热,这时只需在塔底安装一个鼓泡管,于是可省去一个再沸器,并且可以利用压力较低的蒸汽进行加热,无论是设备费用还是操作费用都可以降低。
1.5 厂址厂址位于地区 地区大气压为: 二、工艺计算由于精馏过程的计算均以摩尔分数为准,需先把设计要求中的质量分数转化为摩尔分数原料液的摩尔组成:22223333222223331424258/()/()0.2207464618F CH CH OHCH CH OHCH CH OHCH CH OHCH CH OH H OCH CH OHCH CH OHH On m m m X n n M M M -==+=+=+同理可得:X D =0.7788 X W =0.0016 原料液的平均摩尔质量:322(1)0.220746(10.2207)1824.18/F F CH CH OH F H O M X M X M kg kmol =+-=⨯+-⨯=同理可得:M D =39.81kg/Kmol M W =18.04kg/Kmol 45℃下,原料液中:23233971/,735/CH CHH O OH Kg m Kg m ρρ==由此可查得塔顶、塔底混合物的沸点,详见表三表三:原料液、馏出液与釜液的流量与温度2.1.1 相对挥发度的计算 由相平衡方程式(1)1(1)(1)x y x y x x y ααα-==+--可得根据乙醇—水体系的相平衡数据可以查得(表一):111W m 0.7788,0.7427()0.5376,0.22070.0016,0.0143()=1.219 4.105,=9.053 3.56D F F W W F y x x y X x y αααα===========塔顶第一块板塔釜因此可以求得:,全塔的相对平均挥发度:2.2.2 最小回流比及操作回流比的确定 当进料为饱和液体时: min (1)110.77883.56(10.7788)[][]0.711 3.5610.220710.5376m D D m F F x x R x y αα-⨯-=-=-=---- min (1.2~2)opt R R =,则0.24~1.4opt R =取 1.1R =2.3 塔顶产品产量、釜残液量及加热蒸汽量的计算2.3.1 以年工作日为300天,每天开车24h 计算,进料量35000010287.2/3002424.18F kmol h ⨯==⨯⨯由全塔的物料衡算方程可写出:2.3.2 全凝器冷凝介质的消耗量 塔顶全凝器的热负荷:由汽液平衡数据查得组成X F =0.2207的乙醇—水溶液泡点温度为82.97℃,在平均温度(82.97+45)/2=64℃下,由附录查得乙醇与水的相关物性如下: 乙醇的汽化潜热: r A =1000kJ/kg 水的汽化潜热: r B =2499kJ/kg 则可得平均汽化潜热:10000.22072499(10.2207)2168/A A B B r r x r x kJ kg =+=⨯+⨯-=精馏段:V=(R+1)D则塔顶蒸汽全部冷凝为泡点液体时,冷凝液的热负荷为7(1)(1.11)80.639.812168 1.460810/C Q Vr R Dr kJ h ==+=+⨯⨯⨯=⨯0000,0,0,1()D 80.6/,375.9/,169.3/F D WX X X V F D W y V y F D W W L L qF RD qF q kmol h W kmol h V kmol h+=+=+=+==+=+====泡点则可得:取水为冷凝介质,其进出冷凝器的温度分别为20℃和30℃则平均温度下的比热4.182/C kJ kg c =⋅︒,于是冷凝水用量可求得:721 1.460810349306/() 4.182(3020)C C Q W kg h C t t ⨯===-⨯-2.3.3 热能利用以釜残液对预热原料,则将原料加热至泡点所需的热量F Q 可记为:2182.9745(),63.982F F F F F Fm Q W C t t t +=-==其中℃,在进出预热器的平均温度以及63.98Fm t =℃ 的情况下可以查得比热 4.188/C kJ kg =⋅℃,所以:365000010 4.188(82.9745) 1.10410/30024F Q kJ h ⨯=⨯⨯-=⨯⨯釜残液放出的热量:12()W W W W Q W C t t =- 那么平均温度99.625577.32Wm t +==℃ 查其比热为 4.19/W C kJ kg =⋅℃,因此6Q 422.5418.04 4.19(99.6255) 1.42510/W kJ h =⨯⨯⨯-=⨯可知,W F Q Q >,于是理论上可以用釜残液加热原料液至泡点 2.4 理论塔板层数的确定由上述计算可知0.2207,0.7788,0.0016; 1.1, 1.F D W x x x R q =====按平衡数据可得平衡曲线如图所示,在对角线上找到a 点,该点横坐标为0.7788D x =。
由精馏段操作曲线截距0.77880.3711 1.11D x R ==++,找出b 点,连接ab 即为精馏段操作曲线;以对角线上f 点(0.2207)F x =为起点,因为q=1,所以作0.2207F x =与ab 的交点为d ,由0.0016W x =在对角线上确定点c ,连接c 、d 两点可得提馏段操作线,从a 点起在平衡线与操作线之间作阶梯,求出总理论板数,由图可知所需总理论板数为19块,第15块板加料,精馏段需板14块板,提馏段需5块板。
