北师大版物理九年级《第十二章 欧姆定律》单元检测(A卷)-附答案
《第十二章 欧姆定律》单元检测(A 卷)及答案（满分：100分 时间：60分钟）1、对于一段导体来说，关于的物理意义有下面几种说法，其中正确的是（ ） A 、导体中的电流越大，则电阻越小B 、加在导体两端的电压越大，则电阻越大C 、导体的电阻等于导体两端的电压与通过的电流之比D 、导体的电阻与导体两端的电压成正比，与通过的电流成反比2、某同学在探究“电流跟电压、电阻的关系”时，根据收集到的数据画了如图12—1所示的一个图象，下列结论与图象相符的是（）A 、电阻一定时，电流随着电压的增大而增大B 、电阻一定时，电压随着电流的增大而增大C 、电压一定时，电流随着电阻的增大而减小D 、电压一定时，电阻随着电流的增大而增大图12—13、某同学指出：在用伏安法测量电阻值的实验中，连接电路时，必须注意下列几点，你认为其中不必要的一条是（ ）A 、向电路中连接变阻器时，应该使滑片位于变阻器阻值最大位置B 、向电路中连接开关时，应该先将开关打开C 、开关应该接在靠近电源电流流出的一端D 、电压表应与待测电阻并联，电流表应与待测电阻串联4、一条导线的电阻是R ，把它对折分成等长的两段后，再把这两段并联起来使用，这时电阻是（ ）A. R/4B.R/2C. R/25、如图12—2所示，电源电压恒定不变，当S闭合后，滑动变阻器的滑片P向右移动的过程中，下列说法正确的是（）A、灯泡亮度不变，电压表示数变大B、灯泡变亮，电压表示数变大C、灯泡变暗，电压表示数变小D、灯泡变暗，电压表示数变大图12—26、如图12—3所示，小明在研究“并联电路”特点时，用电流表测得通过灯泡L1、L2中的电流分别为1 A和2 A，则下列分析正确的是( )图12—3A、干路电流为3AB、L l的电阻小于L2的电阻C．L1两端的电压小于L2两端的电压D、并联电路中各支路电流一定不同7、如图12—4所示电路，闭合开关后，将滑动变阻器滑片P由a端向b端滑动的过程中，图中电压表和电流表的示数变化正确的是( )图12—24A、电压表示数不变，电流表示数变大B、电压表示数变小，电流表示数变大C、电压表示数不变，电流表示数变小D、电压表示数不变，电流表示数变小8、如图12-5所示，滑动变阻器的滑片在某两点间移动时，电流表的示数范围为1A到2A之间，电压表的示数范围为6V到9V之间，则定值电阻R的阻值及电源电压分别为：A、3Ω，15VB、6Ω，15VC、3Ω，12VD、6Ω，12V图12—59、在图12—6的电路中，电源电压保持不变，闭合开关S后，L1和L2都发光，一段时间后，其中一盏灯突然熄灭，而电流表、电压表示数不变，产生这一现象的原因是A．灯L1短路B．灯L2短路C．灯L1开路D．灯L2开路图12—610、在图12—7所示的电路中，电源电压保持不变。
闭合电键S，电路正常工作。
过了一会儿，灯L熄灭，两个电表中只有一个电表的示数变小，则下列判断中正确的是( )A、一定是灯L断路，电流表的示数变小B、一定是电阻R断路，电流表的示数变小C、可能是灯L短路，电压表的示数变大D、可能是电阻R短路，电压表的示数变大图12—1、711、如图12-8所示，电源电压保持不变。
当开关S1 合、S2断开时，电流表的示数为0.2A；当开关S1、S2都闭合时，电流表的示数为0.8A。
则电阻R1与R2的比值为（）A 、1:3 B、3：l C、2:3 D、3：2图12—812如图12—9所示，滑动变阻器R的总电阻为60Ω，定值电阻R0=60Ω，电源电压18V。
断开开关S，移动滑动头P使电压表示数为9V，然后闭合开关S，则通过R0的电流为（）A．0.12A B．0.15A C．0.24A D．0.45A图12—9二、填空题（每空1分，共26分）13、在图12-10甲所示的电路中，当开关S 闭合时，电压表和电流表的示数如图10乙所示，则所测电阻R= Ω；若移动变阻器滑片，使电压表的示数为3V ，则此时电阻R= Ω。
14、 如图12—11所示，电源电压不变，当开关S 闭合，灯泡正常发光，再将滑片P 向B 端移 动，在此过程中，电流表的读数 ，电压表的读数为 ·(以上两空选填“变大”“不变”或 “变小”)图l2—1115、某段金属导体，两端电压为6V 时，5min 内通过它的电荷量是60C ，导体的电阻是Ω；当该导体两端电压降为0时，电阻为 Ω.17、如图12-12所示，Ro 为定值电阻，电源电压恒定。
闭合开关，当滑动变阻器接入电路的阻值为R/4时，电压表的示数为6V ；当滑动变阻器接入电路的阻值为R 时，电压表的示数为3V ；则前后两次通过Ro 的电流之比是___________，电源电压是____V 。
甲 乙图12-10图12—1217、小明在探究甲、乙两个电阻的电流与电压的关系时，得到了如图12—13所示的图象．分析图象可知，甲、乙两个电阻之比R甲: R乙=________；并能得出如下的结论：(1)_______________________________________．(2)_______________________________________．图12—1318、如图12—14所示电路，开关S闭合后，电流表的示数(填“变大”“变小”或“不变”)；若电流表示数变化了0.1 A，则电阻R＝Ω(电源电压保持不变)图12—1419、在如图12—15所示的电路中，电源电压保持不变，闭合开关S后，当滑片P向左移动时，电流表示数将(选填“增大”“减小”或“不变”)．当滑片P在滑动变阻器的a、c两个端点位置时，电压表示数分别为0V和4V；则当滑片P在滑动变阻器最大阻值的—半位置b时，电压表示数2V(选填“大于”“小于”或“等于”)．图12—1520、一个标有“6 V，3 W”字样的小灯泡与一个定值电阻串联后接在电压为10 V的电源上，此时灯泡正常发光，则定值电阻的阻值为 Ω，2 s 内通过电阻的电荷量为 C21、小明用实验测定“手电筒小灯泡正常发光时的电阻”，小灯泡的额定电压为 2.5V 。
小明正确连接好实验电路后，开始进行实验。
(1)实验中，当滑动变阻器滑片移到如图12—16所示的位置时，电压表的示数如图12—17所示，则此时小灯泡两端的电压是 V ；(2)为了测量小灯泡正常发光时的电阻，小明应该调节变阻器的滑片向 端移动，直 至电压表示数达到 V ；(3)小灯泡正常发光时，电流表示数如图12—18所示，则灯泡的正常工作电流是 A ，小灯泡正常发光时的电阻是 Ω；(4)在本实验中，滑动变阻器的作用是 。
图12—16图12—71 图12—1822、一位同学设计了一个风力测定仪，如图12-19所示，O 是转动轴，OC 是金属杆，下面连接着一块受风板．无风时OC 是竖直的，风越强，OC 杆偏转的角度越大．AB 是一段圆弧形电阻，P 点是金属杆与圆弧形电阻相接触的点，电路中接有一个小灯泡，测风力时，闭合开关S 即可．通过分析可知：金属杆OC 与弧形电阻AB 组合在一起相当于一个 ，观察小灯泡的 可以粗略地知道风力的大小．图12—19三、实验探究题（每题10分，共20分）23、小刚在“探究通过导体的电流与电压、电阻的关系”实验中。
（1）他应采用的实验方法是 ；（2）在研究电压的变化对电流的影响时，他连接的电路如图12—20所示。
但电路中有一根导线接错了，请你用笔在图中将接错的导线打上“×”，把正确的接线画上，并在虚线框内设计出实验数据记录的表格；（3）在研究电阻对电流的影响时，把定值电阻由5Ω换成10Ω，闭合开关后，下一步的操作是：调节滑动变阻器的滑片，保持不变。
（4）如果小亮在实验中发现电流表、电压表的读数都偏大，调节滑动变阻器的滑片时，两表示数均无变化，适当减小电源电压后，两表示数才相应减小。
你认为出现这一故障的原因是： 。
（5）利用本实验的器材，你还能进行的实验有：① ；② 。
24、在图12—21甲所示的“测量小灯泡电阻”的实验中(灯泡上标有2.5V)．(1) 画线代替导线将电压表正确连人电路．(2) (2)开关闭合之前，滑动变阻器的滑片P 应处于 端。
(选填“A ”或“B ”)(3)小灯泡正常工作时电流表的读数如图10—16乙所示，通过小灯泡的电流是 A ，此时小灯泡的电阻是 Ω(保留一位小数)，这个电阻值较灯泡没有连接到电路时 (选填“变大”“减小”或“不变”)，原因是 ．图12—21四、计算分析题（25题8分，26题10分，共18分）25、如图12-22所示，将两个电阻R 1与R 2并联后接在电压为24 V 的电源上，开关S 闭A B C 图12-20合后干路电流为2A,通过电阻R1的电流是1.2A,求：R1与R2的阻值分别为多大？图12—2226、有一种半导体，其电阻的大小随温度的变化而明显改变，利用这种半导体材料制成的电阻叫热敏电阻．利用热敏电阻可以用．来测量温度的变化，且反应快，精度高．李明同学想用热敏电阻设计一个电路，来检测他家蔬菜大棚内温度的变化．于是，他买来了一个热敏电阻，该热敏电阻的阻值随温度变化的图像如图12—23所示．他又到实验室向老师借来了一块电流表、一个开关和6V的电源．请你利用这些器材帮他设计一个能直接观察大棚气温变化的电路．(1)请你在方框中画出你设计的电路图．(2)若将电流表刻度盘上的电流刻度换成相应的温度刻度，这样电流表就改造成了气温表．若电流表选用0～0．6A的量程，请你计算说明改造成的气温表的0℃应与电流表刻度盘的什么刻度对应?该气温表能测量的最高温度是多少?(3)当大棚内的温度为28℃时，该电路消耗的功率是多少?参考答案一、选择题1、C2、C3、A4、A5、D6、A7、C8、C9、C 10、B 11、A12、A二、填空题13、4.8，4.8 14、变小不变15、30、30 16、2：1 917、3:1；电阻一定时，电流与电压成正比(或电阻一定时，电流随电压的增大而增大)；电压一定时，电流与电阻成反比(或电压一定时，电流随电阻的增大而减小)；导体中的电流与导体两端的电压成正比，与导体的电阻成反比；同一导体，电压与电流的比值不变。
18、变大60 19、增大大于20、8 1 21、(1)1．5 (2)A(或左) 2.5 (3)O.3 8.3 (4)改变灯泡两端的电压或改变电路的电流或保护电路(其它合理答案均可得分) 22、滑动变阻器、亮度三、实验探究题23、（1）控制变量法；（1分）（2）如下（图和表）所示（4分。
图：找错1分，连线1分；表格2分）；（3）定值电阻两端的电压；（1分）（4）滑动变阻器接入电路的阻值为零。
（1分）（5）可选填：①测电阻；②测电功率；③研究串联电路中的电压关系；④研究串联电路中的电流关系；⑤研究并联电路中的电压关系；⑥研究并联电路中的电流关系。

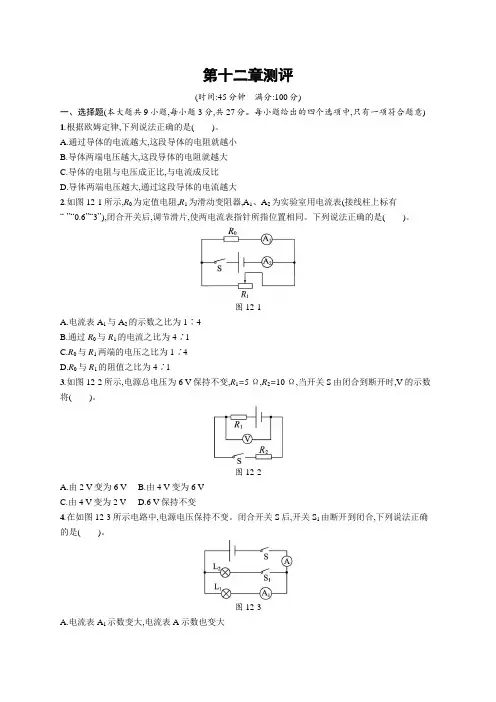

北师大版九年级物理第十二章测评含答案
第十二章测评(时间:45分钟满分:100分)一、选择题(本大题共9小题,每小题3分,共27分。
每小题给出的四个选项中,只有一项符合题意)1.根据欧姆定律,下列说法正确的是()。
A.通过导体的电流越大,这段导体的电阻就越小B.导体两端电压越大,这段导体的电阻就越大C.导体的电阻与电压成正比,与电流成反比D.导体两端电压越大,通过这段导体的电流越大2.如图12-1所示,R0为定值电阻,R1为滑动变阻器,A1、A2为实验室用电流表(接线柱上标有“-”“0.6”“3”),闭合开关后,调节滑片,使两电流表指针所指位置相同。
下列说法正确的是()。
图12-1A.电流表A1与A2的示数之比为1∶4B.通过R0与R1的电流之比为4∶1C.R0与R1两端的电压之比为1∶4D.R0与R1的阻值之比为4∶13.如图12-2所示,电源总电压为6 V保持不变,R1=5 Ω,R2=10 Ω,当开关S由闭合到断开时,V的示数将()。
图12-2A.由2 V变为6 VB.由4 V变为6 VC.由4 V变为2 VD.6 V保持不变4.在如图12-3所示电路中,电源电压保持不变。
闭合开关S后,开关S1由断开到闭合,下列说法正确的是()。
图12-3A.电流表A1示数变大,电流表A示数也变大B.电流表A1示数变小,电流表A示数也变小C.电流表A1示数不变,电流表A示数变大D.电流表A1示数不变,电流表A示数变小5.有两个阻值不同的定值电阻R1、R2,它们的电流随电压变化的I-U图线如图12-4所示。
如果R1、R2串联后的总电阻为R串,并联后的总电阻为R并,则关于R串、R并的I-U图线所在的区域,下列说法正确的是()。
图12-4A.R串在Ⅱ区域,R并在Ⅲ区域B.R串在Ⅲ区域,R并在Ⅰ区域C.R串在Ⅰ区域,R并在Ⅱ区域D.R串在Ⅰ区域,R并在Ⅲ区域6.一只电阻,其两端电压由2 V增加到2.8 V,通过该电阻的电流增加了0.1 A,则该电阻的阻值为()。

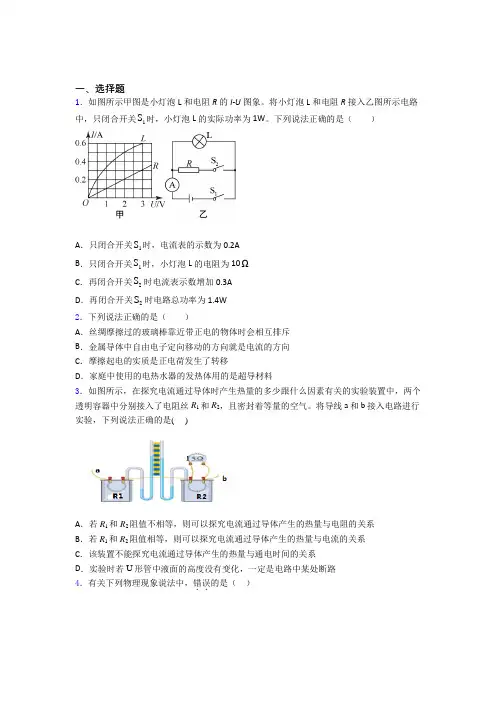

北京市师大实验初中物理九年级全册第十二章《欧姆定律》检测题(有答案解析)
一、选择题1．如图所示甲图是小灯泡L和电阻R的I-U图象。
将小灯泡L和电阻R接入乙图所示电路S时，小灯泡L的实际功率为1W。
下列说法正确的是（）中，只闭合开关1A．只闭合开关1S时，电流表的示数为0.2AB．只闭合开关1S时，小灯泡L的电阻为10ΩC．再闭合开关2S时电流表示数增加0.3AD．再闭合开关2S时电路总功率为1.4W2．下列说法正确的是（）A．丝绸摩擦过的玻璃棒靠近带正电的物体时会相互排斥B．金属导体中自由电子定向移动的方向就是电流的方向C．摩擦起电的实质是正电荷发生了转移D．家庭中使用的电热水器的发热体用的是超导材料3．如图所示，在探究电流通过导体时产生热量的多少跟什么因素有关的实验装置中，两个透明容器中分别接入了电阻丝R1和R2，且密封着等量的空气。
将导线a和b接入电路进行实验，下列说法正确的是( )A．若R1和R2阻值不相等，则可以探究电流通过导体产生的热量与电阻的关系B．若R1和R2阻值相等，则可以探究电流通过导体产生的热量与电流的关系C．该装置不能探究电流通过导体产生的热量与通电时间的关系D．实验时若U形管中液面的高度没有变化，一定是电路中某处断路4．有关下列物理现象说法中，错误．．的是（）A．甲图说明动能和势能可以相互转化B．乙图说明物体间力的作用是相互的C．丙图说明通电导体周围存在磁场D．丁图电炉中的电阻丝如果改用超导体材料效果会更好5．如图所示的甲、乙两个电路中，开关闭合后，输电线因电流过大而燃烧起来，甲、乙两图产生电流过大的原因是（）A．甲图用电器总电阻过大B．甲图支路过多C．乙图发生了短路D．乙图灯泡断路6．甲、乙两只灯泡，其I–U关系图象如下图所示，现将甲、乙两灯串联在电路中，当甲灯两端电压为2 V时，则A．电源电压为6 VB．乙灯的电阻为5 ΩC．甲灯10 s内电流做功为12 JD．甲、乙两灯总功率为2 W7．严寒冬季，我国北方哨兵脚上穿有电热靴．一只靴内加热电路如图所示，电源电压恒定，S2为三档旋钮开关（金属片M可分别拨至a、b、c处），电阻丝R1、R2规格相同且阻值不变，b为电阻丝R1的中点．已知这只电热靴的“低温档”功率为9W，则它的“中温档”功率为A．12WB．14WC．16WD．18W8．如图所示电路中，电源电压恒定，R1为定值电阻，R2为滑动变阻器。

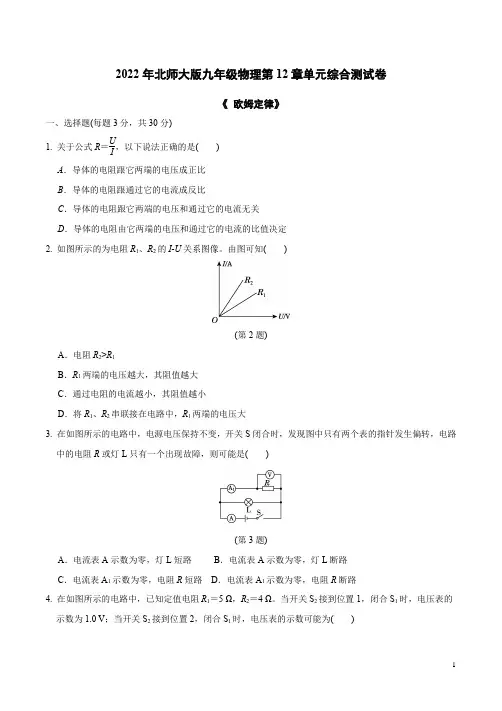

2022年北师大版九年级物理第12章单元综合测试卷附答案解析
2022年北师大版九年级物理第12章单元综合测试卷《 欧姆定律》一、选择题(每题3分，共30分)1. 关于公式R ＝U I，以下说法正确的是( ) A ．导体的电阻跟它两端的电压成正比B ．导体的电阻跟通过它的电流成反比C ．导体的电阻跟它两端的电压和通过它的电流无关D ．导体的电阻由它两端的电压和通过它的电流的比值决定2. 如图所示的为电阻R 1、R 2的I U 关系图像。
由图可知( )(第2题)A ．电阻R 2>R 1B ．R 1两端的电压越大，其阻值越大C ．通过电阻的电流越小，其阻值越小D ．将R 1、R 2串联接在电路中，R 1两端的电压大3. 在如图所示的电路中，电源电压保持不变，开关S 闭合时，发现图中只有两个表的指针发生偏转，电路中的电阻R 或灯L 只有一个出现故障，则可能是( )(第3题)A ．电流表A 示数为零，灯L 短路B ．电流表A 示数为零，灯L 断路C ．电流表A 1示数为零，电阻R 短路D ．电流表A 1示数为零，电阻R 断路4. 在如图所示的电路中，已知定值电阻R 1＝5 Ω，R 2＝4 Ω。
当开关S 2接到位置1，闭合S 1时，电压表的示数为1.0 V ；当开关S 2接到位置2，闭合S 1时，电压表的示数可能为( )(第4题)A．1.2 V B．2.1 V C．0.9 V D．1.1 V5. 无人机利用测距传感器来判断离地高度。
若某测距传感器的电阻R1的阻值与离地高度h的关系如图甲所示，如图乙所示的检测电路采用了“稳流电源”(电源输出的电流恒定)，要使高度表(实质是电流表或电压表)示数能随飞行高度的变化而改变，以下说法正确的是()A．高度表应该是电压表，安装在“1”处B．高度表应该是电流表，安装在“2”处C．高度表应该是电压表，安装在“3”处D．高度表应该是电流表，安装在“3”处(第5题)(第6题)6. 如图所示，电源电压保持不变。
当开关S1闭合、S2断开时，电流表的示数为0.2 A；当开关S1、S2都闭合时，电流表的示数为0.8 A。

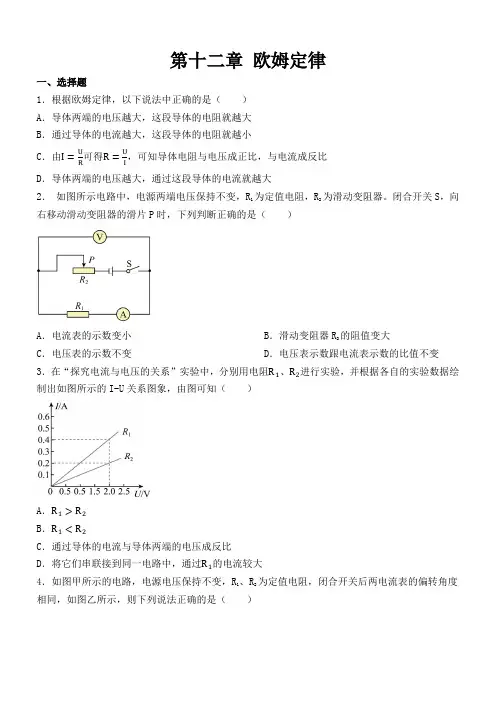

第十二章+欧姆定律+单元练习+2024-2025学年北师大版物理九年级全一册
第十二章 欧姆定律一、选择题1．根据欧姆定律，以下说法中正确的是（ ） A ．导体两端的电压越大，这段导体的电阻就越大 B ．通过导体的电流越大，这段导体的电阻就越小C ．由I =UR 可得R =UI ，可知导体电阻与电压成正比，与电流成反比 D ．导体两端的电压越大，通过这段导体的电流就越大2． 如图所示电路中，电源两端电压保持不变，R 1为定值电阻，R 2为滑动变阻器。
闭合开关S ，向右移动滑动变阻器的滑片P 时，下列判断正确的是（ ）A ．电流表的示数变小B ．滑动变阻器R 2的阻值变大C ．电压表的示数不变D ．电压表示数跟电流表示数的比值不变3．在“探究电流与电压的关系”实验中，分别用电阻R 1、R 2进行实验，并根据各自的实验数据绘制出如图所示的I-U 关系图象，由图可知（ ）A ．R 1>R 2B ．R 1<R 2C ．通过导体的电流与导体两端的电压成反比D ．将它们串联接到同一电路中，通过R 1的电流较大4．如图甲所示的电路，电源电压保持不变，R 1、R 2为定值电阻，闭合开关后两电流表的偏转角度相同，如图乙所示，则下列说法正确的是（ ）A．通过R1的电流为1.5A B．通过R2的电流为1.2AC．R1与R2的电阻之比为5：1 D．R1与R2的电阻之比为1：45．如图所示，是一种自动测定油箱内油面高度的装置，R是转动式变阻器，下列说法正确的是（）A．油位越高，R两端的电压越大B．R、R在电路中是并联的C．油位越高，流过R的电流越大D．油量表是由电流表改装而成的6．如图所示，电源电压为3V且保持不变。
闭合开关S，电流表示数为1A，R1=1Ω。
下列说法正确的是（）A．R2的阻值为3ΩB．电压表的示数为3VC．流过R1的电流为1A D．R1两端电压为2V7．如图所示的电路中，定值电阻R1与滑动变阻器R2的规格均为“20Ω 1A”。
闭合开关S，滑片P在b端时，电流表示数为0.6A；当滑片P从b端移到a端的过程中，下列说法正确的是（）A．电源电压为20V B．电压表与电流表示数的比值变小C．电流表示数的变化量为0.1A D．当滑片P在ab中点时，电压表示数为4V8．小伟给学校图书馆设计了一个测量空气湿度的电路图，如图甲所示，电源电压恒为6V，定值电阻R的阻值为10Ω，湿敏电阻R的阻值随空气湿度H的变化关系图乙所示。
北师大版初中物理九年级全册第十二章《欧姆定律》检测题(含答案解析)
一、选择题1．下列说法正确的是（ ）A ．丝绸摩擦过的玻璃棒靠近带正电的物体时会相互排斥B ．金属导体中自由电子定向移动的方向就是电流的方向C ．摩擦起电的实质是正电荷发生了转移D ．家庭中使用的电热水器的发热体用的是超导材料2．额定电压相间的电热水壶甲、乙。
额定功率分别为1600W 、1000W ，它们都正常工作时，下列说法中正确的是（ ） A ．甲电热水壶两端的电压较高 B ．电流通过甲电热水壶做功较快 C ．通过两个电热水壶的电流相等D ．相同时间内两个电热水壶消耗的电能一样多 3．下列属于功的单位是 A ．瓦特B ．焦耳/秒C ．焦耳D ．瓦特/秒4．将两个定值电阻串联接在电压为L 的电源两端，1R 消耗的功率为1P ，2R 消耗的功率为14P ；将这两个定值电阻并联接在电压为U 的电源两端，下列分析正确的是（ ） A ．1R 与2R 的电阻之比为4:1 B ．并联时通过1R 与2R 的电流之比为1:1 C ．并联时2R 消耗的功率为1254P D ．并联时两电阻消耗的总功率为1P5．如图所示是某种型号的电能表，根据表盘上的参数正常情况它最多允许接“220V 60W”的灯泡个数是（ ）A ．35B ．36C ．37D ．386．小林同学想利用两根阻值分别为R 1，R 2（R 1＞R 2）的电阻丝制作一个在家庭使用的电热器．他设计了下列四种方案，甲：两根电阻丝并联；乙：两根电阻丝串联；丙:单独用电阻为R 1的电阻丝；丁:单独用电阻为R 2的电阻丝．那么，分别使用这四种电热器烧开同一壶水所用时间的多少排序正确的是（） A ．t 甲>t 乙>t 丙>t 丁 B ．t 甲>t 丙>t 丁>t 乙 C ．t 乙>t 丁>t 丙>t 甲D ．t 乙>t 丙>t 丁>t 甲7．如图所示，电源电压保持不变，开关S 闭合后，灯L 1和L 2都正常发光，甲、乙两个电表示数之比为4：3．此时灯L1和L2的电阻之比为A．1：3 B．3：1 C．3：4 D．4：38．如图所示的四个电路中，电源电压保持不变，R0为已知阻值的定值电阻，不．能测出未知电阻R x阻值的电路是（）A． B．C．D．9．如图所示的电路中，电源电压保持不变，当开关闭合，滑片由向左端移动的过程中，以下说法正确的是（）A．电压表的示数减小，电流表的示数增大B．电压表的示数增大，电流表的示数减小C．电压表示数与电流表示数的比值不变D．电压表的示数不变，电流表的示数增大10．如图所示的电路中，电源电压恒定，闭合开关S后，滑动变阻器的滑片P向左移动的过程中，下列说法正确的是（）A．电流表A1示数变大；电压表示数变小B．电压表示数与电流表A2示数的比值变大C．电流表A2示数变大；电压表示数不变D．电流表A2示数变小；电压表示数不变11．如图所示，当开关S闭合时，电流表A1、A2的示数之比为3∶5，灯L1、L2灯丝的电阻1R 、2R 之比为（）A ．2∶3B ．3∶2C ．3∶5D ．5∶312．在如图所示的电路中，电源电压保持不变，闭合开关S ，当滑动变阻器的滑片P 向右移动时，电压表、电流表的示数的变化情况是（ ）A ．电压表、电流表示数均变大B ．电压表、电流表示数均变小C ．电压表示数变大，电流表示数变小D ．电压表示数变大，电流表示数变大二、填空题13．如图所示，电源电压保持不变，闭合开关S 1、S 2，电压表示数为6V ，电流表示数为 0.6A ，断开S 2后，电压表示数变为2V ，则R 2的电阻为______，电源电压为______V 。

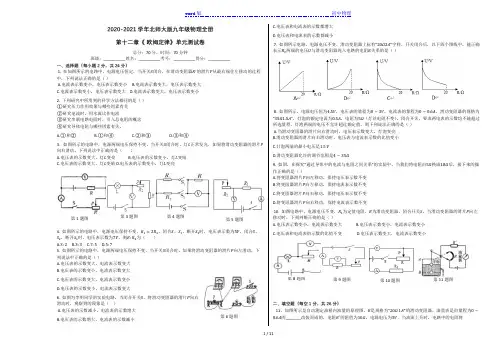

2020-2021学年物理北师大版九年级全一册 第十二章《欧姆定律》单元测试卷(含答案)
