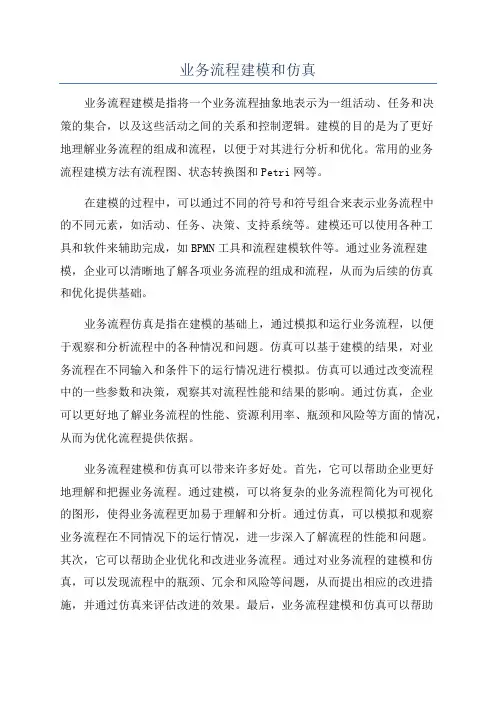

业务流程建模和仿真
业务流程建模和仿真业务流程建模是指将一个业务流程抽象地表示为一组活动、任务和决策的集合，以及这些活动之间的关系和控制逻辑。
建模的目的是为了更好地理解业务流程的组成和流程，以便于对其进行分析和优化。
常用的业务流程建模方法有流程图、状态转换图和Petri网等。
在建模的过程中，可以通过不同的符号和符号组合来表示业务流程中的不同元素，如活动、任务、决策、支持系统等。
建模还可以使用各种工具和软件来辅助完成，如BPMN工具和流程建模软件等。
通过业务流程建模，企业可以清晰地了解各项业务流程的组成和流程，从而为后续的仿真和优化提供基础。
业务流程仿真是指在建模的基础上，通过模拟和运行业务流程，以便于观察和分析流程中的各种情况和问题。
仿真可以基于建模的结果，对业务流程在不同输入和条件下的运行情况进行模拟。
仿真可以通过改变流程中的一些参数和决策，观察其对流程性能和结果的影响。
通过仿真，企业可以更好地了解业务流程的性能、资源利用率、瓶颈和风险等方面的情况，从而为优化流程提供依据。
业务流程建模和仿真可以带来许多好处。
首先，它可以帮助企业更好地理解和把握业务流程。
通过建模，可以将复杂的业务流程简化为可视化的图形，使得业务流程更加易于理解和分析。
通过仿真，可以模拟和观察业务流程在不同情况下的运行情况，进一步深入了解流程的性能和问题。
其次，它可以帮助企业优化和改进业务流程。
通过对业务流程的建模和仿真，可以发现流程中的瓶颈、冗余和风险等问题，从而提出相应的改进措施，并通过仿真来评估改进的效果。
最后，业务流程建模和仿真可以帮助企业降低成本和风险。
通过准确地把握和优化业务流程，可以提高工作效率和质量，降低成本和风险。
综上所述，业务流程建模和仿真是一种重要的方法，可以帮助企业更好地理解和改进业务流程。
通过建模和仿真，企业可以清晰地了解流程的组成和流程，发现并解决流程中的问题，提高效率和质量，降低成本和风险。
因此，企业应该重视业务流程建模和仿真，并在实践中不断完善和应用。

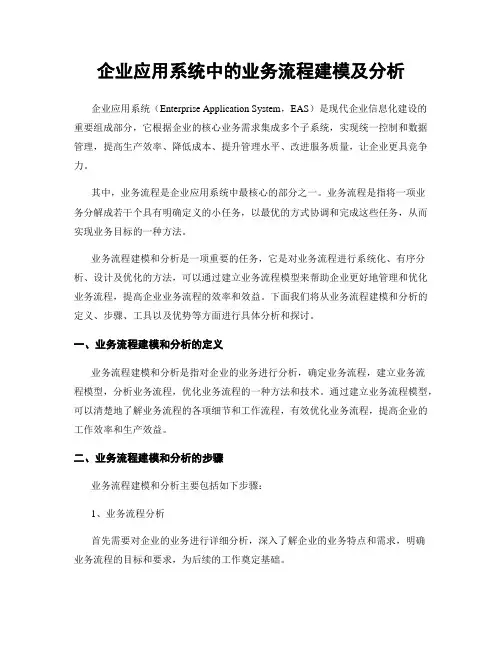

企业应用系统中的业务流程建模及分析
企业应用系统中的业务流程建模及分析企业应用系统（Enterprise Application System，EAS）是现代企业信息化建设的重要组成部分，它根据企业的核心业务需求集成多个子系统，实现统一控制和数据管理，提高生产效率、降低成本、提升管理水平、改进服务质量，让企业更具竞争力。
其中，业务流程是企业应用系统中最核心的部分之一。
业务流程是指将一项业务分解成若干个具有明确定义的小任务，以最优的方式协调和完成这些任务，从而实现业务目标的一种方法。
业务流程建模和分析是一项重要的任务，它是对业务流程进行系统化、有序分析、设计及优化的方法，可以通过建立业务流程模型来帮助企业更好地管理和优化业务流程，提高企业业务流程的效率和效益。
下面我们将从业务流程建模和分析的定义、步骤、工具以及优势等方面进行具体分析和探讨。
一、业务流程建模和分析的定义业务流程建模和分析是指对企业的业务进行分析，确定业务流程，建立业务流程模型，分析业务流程，优化业务流程的一种方法和技术。
通过建立业务流程模型，可以清楚地了解业务流程的各项细节和工作流程，有效优化业务流程，提高企业的工作效率和生产效益。
二、业务流程建模和分析的步骤业务流程建模和分析主要包括如下步骤：1、业务流程分析首先需要对企业的业务进行详细分析，深入了解企业的业务特点和需求，明确业务流程的目标和要求，为后续的工作奠定基础。
2、流程建模建立业务流程模型，明确业务流程中各环节的具体步骤和操作流程，绘制流程图，以清晰、明确的方式展示公司内部运作流程和关键节点。
3、流程可视化和交流通过流程可视化和交流，可以让业务流程更加清晰明确，方便人们理解和交流，提高工作效率和工作质量。
4、流程分析分析业务流程中可能存在的问题，确定问题的解决方法，优化业务流程。
通过对业务流程的分析，优化企业内部闲置时间，降低管理成本，提高管理效率。
5、流程执行控制在业务流程建立之后，需要对整个流程进行控制，通过流程的执行来保证每一个环节的稳定、有序运行，进而达到企业业务目标的最大化。
流程模型与仿真 预测与优化的工具
流程模型与仿真预测与优化的工具流程模型与仿真：预测与优化的工具在现代工业生产和管理中，流程模型与仿真技术被广泛应用于预测与优化各种业务流程。
本文将着重介绍流程模型与仿真技术在预测与优化方面的应用，以及其所带来的益处和挑战。
一、流程模型与仿真的概述流程模型是对一个实际的业务流程进行抽象和建模的过程，通过将实际流程分解成一系列的活动和决策节点，可以清晰地描述整个流程。
流程模型与仿真技术则是基于流程模型对实际流程进行模拟和仿真，通过模拟不同决策和参数的情况，预测流程的性能和结果，并通过优化算法对流程进行改进。
二、流程模型与仿真的应用1. 预测业务流程性能通过建立流程模型和仿真模型，可以预测业务流程在不同条件下的性能表现，如处理时间、资源利用率等。
这对于决策者们制定相应的优化策略和改进措施非常重要。
2. 优化资源配置在企业或组织的运营中，资源的高效利用是至关重要的。
流程模型与仿真技术可以帮助决策者找到最佳的资源配置方案，提高生产效率和成本效益。
3. 预测供应链效能供应链的各个环节之间的协同与配合对于整个供应链的效能至关重要。
通过建立流程模型与仿真模型，可以预测供应链在不同条件下的运行情况，发现并改进瓶颈环节，从而提升整个供应链的效能。
4. 优化生产计划在生产过程中，有时会存在生产计划不合理、效率低下等问题。
通过流程模型与仿真技术，可以模拟不同生产计划的执行效果，预测生产过程中的各种情况，并找到最佳的生产计划。
三、流程模型与仿真的益处和挑战1. 益处流程模型与仿真技术可以提供准确且可靠的预测结果，有助于决策者制定科学合理的管理策略。
同时，它可以降低实际实验的成本和风险，并提供更多的优化空间。
2. 挑战流程模型与仿真技术需要准确地建立模型和设置参数，否则预测结果可能不准确。
此外，仿真过程中的随机性和不确定性也会对预测结果产生一定的影响。
因此，在应用流程模型与仿真技术时，需要对模型进行合理的验证和校准。
结语流程模型与仿真是预测与优化业务流程的重要工具，它能够帮助企业和组织提高运营效率、降低成本，并优化决策过程。

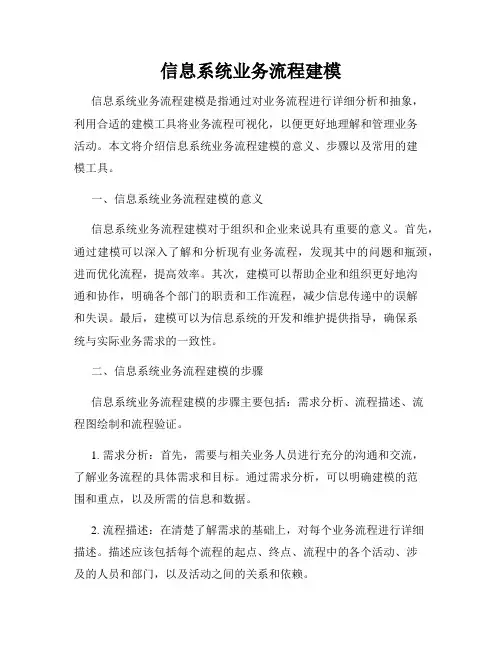

信息系统业务流程建模
信息系统业务流程建模信息系统业务流程建模是指通过对业务流程进行详细分析和抽象，利用合适的建模工具将业务流程可视化，以便更好地理解和管理业务活动。
本文将介绍信息系统业务流程建模的意义、步骤以及常用的建模工具。
一、信息系统业务流程建模的意义信息系统业务流程建模对于组织和企业来说具有重要的意义。
首先，通过建模可以深入了解和分析现有业务流程，发现其中的问题和瓶颈，进而优化流程，提高效率。
其次，建模可以帮助企业和组织更好地沟通和协作，明确各个部门的职责和工作流程，减少信息传递中的误解和失误。
最后，建模可以为信息系统的开发和维护提供指导，确保系统与实际业务需求的一致性。
二、信息系统业务流程建模的步骤信息系统业务流程建模的步骤主要包括：需求分析、流程描述、流程图绘制和流程验证。
1. 需求分析：首先，需要与相关业务人员进行充分的沟通和交流，了解业务流程的具体需求和目标。
通过需求分析，可以明确建模的范围和重点，以及所需的信息和数据。
2. 流程描述：在清楚了解需求的基础上，对每个业务流程进行详细描述。
描述应该包括每个流程的起点、终点、流程中的各个活动、涉及的人员和部门，以及活动之间的关系和依赖。
3. 流程图绘制：根据流程描述，可以选择合适的建模工具，如UML（统一建模语言）、BPMN（业务流程建模与标记）等，进行流程图的绘制。
流程图可以采用流程图、活动图、时序图等多种形式，以清晰地表示业务流程的顺序和控制关系。
4. 流程验证：在绘制完流程图后，针对建模过程中可能存在的问题进行验证。
可以与业务人员进行反复确认和讨论，确保流程图准确无误。
三、常用的建模工具1. UML（统一建模语言）：UML是一种用于软件开发的建模语言，可以用于描述和设计信息系统的业务流程。
UML提供了多种图形符号和规范，如用例图、活动图、时序图等，可以灵活地表示各个业务流程的关系和行为。
2. BPMN（业务流程建模与标记）：BPMN是一种用于业务流程建模和标记的语言。

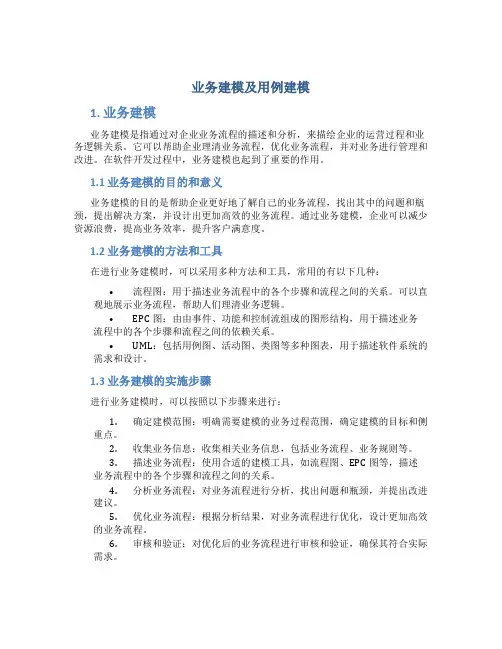

业务建模及用例建模
业务建模及用例建模1. 业务建模业务建模是指通过对企业业务流程的描述和分析，来描绘企业的运营过程和业务逻辑关系。
它可以帮助企业理清业务流程，优化业务流程，并对业务进行管理和改进。
在软件开发过程中，业务建模也起到了重要的作用。
1.1 业务建模的目的和意义业务建模的目的是帮助企业更好地了解自己的业务流程，找出其中的问题和瓶颈，提出解决方案，并设计出更加高效的业务流程。
通过业务建模，企业可以减少资源浪费，提高业务效率，提升客户满意度。
1.2 业务建模的方法和工具在进行业务建模时，可以采用多种方法和工具，常用的有以下几种：•流程图：用于描述业务流程中的各个步骤和流程之间的关系。
可以直观地展示业务流程，帮助人们理清业务逻辑。
•EPC图：由由事件、功能和控制流组成的图形结构，用于描述业务流程中的各个步骤和流程之间的依赖关系。
•UML：包括用例图、活动图、类图等多种图表，用于描述软件系统的需求和设计。
1.3 业务建模的实施步骤进行业务建模时，可以按照以下步骤来进行：1.确定建模范围：明确需要建模的业务过程范围，确定建模的目标和侧重点。
2.收集业务信息：收集相关业务信息，包括业务流程、业务规则等。
3.描述业务流程：使用合适的建模工具，如流程图、EPC图等，描述业务流程中的各个步骤和流程之间的关系。
4.分析业务流程：对业务流程进行分析，找出问题和瓶颈，并提出改进建议。
5.优化业务流程：根据分析结果，对业务流程进行优化，设计更加高效的业务流程。
6.审核和验证：对优化后的业务流程进行审核和验证，确保其符合实际需求。
7.实施和改进：根据实际情况，将优化后的业务流程付诸实施，并不断进行改进和优化。
2. 用例建模用例建模是指通过对系统的功能需求进行描述和分析，确定系统与用户之间的交互行为和功能。
它可以帮助开发人员更好地理解用户需求，设计出更符合用户期望的系统。
2.1 用例建模的目的和意义用例建模的主要目的是用于系统需求分析和系统设计。
业务流程的建模与优化
业务流程的建模与优化随着信息化技术的不断发展，企业业务流程越来越复杂。
为了更好地管理和优化业务流程，企业需要进行业务流程的建模与优化。
本文将介绍业务流程建模的基本概念、建模工具以及建模流程，并探讨优化业务流程的方法和效果。
业务流程建模的基本概念业务流程建模是指将一个业务过程图形化表达出来，包括业务流程所涉及的活动、任务流、决策点和数据交互等。
其主要目的是使业务流程更加可视化、系统化和标准化，从而帮助组织更加高效地管理业务流程。
常用的业务流程建模工具包括BPMN、UML、EPC等等。
BPMN是一种业务流程建模标准，它采用图形符号和文本描述来表示业务流程。
UML是通用建模语言，它主要用于软件系统的分析和设计。
EPC是事件驱动过程链，是一种基于事件驱动的过程建模方法，它强调了业务流程中的事件与条件关系。
业务流程建模的流程业务流程建模的具体流程包括以下几个步骤：1、确定业务流程建模的目的和范围。
在开始业务流程建模前，必须明确建模的目的和范围，以确保建模能够达到预期的效果。
2、识别业务流程所涉及的活动和功能。
在这个步骤中，需要对业务流程进行分析，确定业务流程所涉及的活动和功能。
3、建立业务流程图。
通过图形化的方式建立业务流程图，并包括业务流程所涉及的活动、任务流等内容。
4、定义业务流程的业务规则。
业务规则是管理业务流程的关键要素之一。
在这个步骤中，需要明确业务流程的业务规则，并采取相应的措施来确保规则的执行。
5、验证和优化业务流程。
对建立的业务流程进行验证和优化，以确保业务流程能够达到预期的效果。
这个步骤是业务流程建模工作中非常重要的一步。
业务流程建模的优点业务流程建模有许多优点，其中包括以下几个方面：1、更好的管理和控制业务流程。
通过业务流程建模，能够更好地管理和控制业务流程，因为建模工作能够深入分析业务流程的所有细节，明确业务流程的所涉及的所有环节。
2、提高业务流程的效率和质量。
通过业务流程建模，能够更好地优化业务流程，提高业务流程的效率和质量。
业务流程重组中流程建模方法
业务流程重组中流程建模方法业务流程重组是指企业为了提高运营效率、降低成本、优化资源配置等目的而对其原有的业务流程进行调整和重组的过程。
在业务流程重组中，流程建模是一个重要的环节，它能够帮助企业清晰地描述和分析各个业务流程，并为后续的流程改进和优化提供指导。
本文将介绍业务流程重组中常用的流程建模方法。
一、流程图建模法流程图是一种常见的流程建模方法，它通过图形化的方式展示业务流程中的各个环节和操作。
在流程图中，一般使用矩形表示活动或任务，使用箭头表示任务之间的顺序关系。
流程图建模法具有可视化的特点，能够直观地展示业务流程，有助于业务人员理解和参与流程改进。
二、数据流图建模法数据流图是一种用于描述系统功能和数据流动的图形工具。
在业务流程重组中，数据流图可以帮助企业更全面地理解和分析业务流程中的数据流动和交互。
数据流图一般包括外部实体、数据流、数据处理和数据存储四个基本元素，通过它们之间的关系展示各个环节的数据流动情况，有助于识别数据冗余、瓶颈和不必要的处理环节。
三、事件跟踪建模法事件跟踪建模法是基于事件的触发和响应来描述业务流程的一种建模方法。
在事件跟踪建模法中，通过捕捉和跟踪关键事件，分析事件之间的依赖关系和执行顺序，来把握业务流程的全貌。
事件跟踪建模法适用于对复杂业务流程进行建模和优化，可以帮助企业识别流程中的潜在问题和风险，并提出相应的改进方案。
四、UML建模法UML（统一建模语言）是一种通用的、标准化的建模语言，适用于各种软件系统的建模和分析。
在业务流程重组中，可以借助UML的各种图形工具进行建模，如用例图、活动图、顺序图等。
UML建模法具有表达能力强、信息丰富的特点，能够更细致地描述业务流程中的各种操作和交互，对于复杂的业务流程建模特别有效。
总结业务流程重组中流程建模方法多种多样，选择适合自身业务需求的方法非常重要。
流程图建模法适用于直观展示业务流程，数据流图建模法适用于分析数据流动和交互，事件跟踪建模法适用于复杂流程建模和优化，UML建模法适用于细致描述操作和交互。
仿真工作流程介绍
仿真工作流程介绍仿真工作流程是一种通过利用计算机模型、软件工具等技术手段来模拟现实世界中的复杂系统、过程或现象的方法。
它可以帮助人们理解和预测系统的行为，并在实际操作中指导决策和优化。
仿真工作流程一般包括建模、验证、分析和优化等几个主要步骤。
第一步是建模，建模是仿真工作的第一步，也是最关键的一步。
建模的目的是将现实世界的系统或过程抽象为计算机可以处理的模型。
建模可以通过使用数学方程、物理规律、统计数据等方法来描述系统的特征和行为。
建模的种类包括离散事件仿真、连续系统仿真、代理模型等。
在建模过程中，可以使用各种工具和技术，如Matlab、Simulink、AnyLogic等。
第二步是验证，验证是对建立的模型进行验证和验证的过程。
验证的目的是确保模型的准确性和正确性。
验证可以通过与现实世界的数据进行比较，分析模型的输出和实际结果的一致性来完成。
验证的方法包括参数估计、回归分析、敏感性分析等。
第三步是分析，分析是对模型进行分析和评估的过程。
分析的目的是了解系统的行为和性能，并从中提取有价值的信息。
分析可以通过观察模型的输出、生成统计数据、绘制图表等方法来完成。
分析的工具和技术包括统计分析、数据挖掘、可视化等。
第四步是优化，优化是为了改进系统的性能和效率而对模型进行的调整和改进。
优化的目标可以是最大化效益、最小化成本、最小化风险等。
优化可以通过调整模型的参数、结构或算法来实现。
优化的方法包括模拟退火、遗传算法、粒子群算法等。
在整个仿真工作流程中，还需要不断的循环迭代，根据分析和优化的结果来调整和改进模型，以逐步提高模型的准确性和可靠性。
此外，还需要对模拟的过程和结果进行文档记录和报告，以便于审查和交流。
综上所述，仿真工作流程是一个系统性的过程，包括建模、验证、分析和优化等几个主要步骤。
通过仿真，人们可以更好地理解和预测现实世界中的复杂系统和过程，并在实际应用中指导决策和优化。
仿真工作流程是一个动态的过程，需要不断地迭代和改进。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
业务流程仿真功能说明
一、总述
业务流程仿真工具是由清华大学自动化系集成化企业制造实验室开发完成的，基于工作流理论的仿真系统。
使用业务流程仿真系统可以针对实际物流、制造、生产等流程进行模型的构建及过程仿真，得到拟实仿真结果，通过分析资源利用率、活动排队、成本等数据，对实际排产、流程优化提供必要参考。
业务流程仿真工具与集成化企业建模工具直接集成，流程、资源、组织的建模和资源的配置工作在建模平台中完成，而业务流程仿真工具可以提供仿真场景配置、仿真运行展示以及仿真结果输出和展示的功能。
以下各部分分别针对各部分功能进行简单介绍。
仿真配置功能
仿真配置是进行业务流程仿真的第一步骤，只有进行了正确的配置，业务流程仿真才能得到正确、有效、接近实际情况的结果。
在仿真配置中，仿真者需要对业务流程、资源（组织）以及仿真场景等内容进行配置。
以下分别对各部分的配置内容进行介绍。
1. 业务流程建模及配置
1）过程视图
业务流程配置在集成化建模工具的建模窗口中完成，通过对实际的业务流程进行抽
象，使用活动网络图的方式表现并建模。
当前业务流程仿真工具中，可以提供开始节点、
结束节点、活动节点、过程节点、与节点、或节点、异或节点、决策节点等。
在建模窗口中可以完成相应的业务流程图过程视图建模。
在完成业务流程过程视图建模后，可以针对不同的节点配置对应的仿真数据。
比如对于活动节点，要设置活动完成时间的长度，这个长度可以是正态分布、常数、指数分布等，同时，还要将活动引用的资源和人员添加进活动的资源列表和人员列表，包括使用的资源和人员的类型以及数量。
2）资源、人员数目设置
在资源、组织视图中，添加相应的资源，并为其设置资源名、资源类型、资源数目等，同时在组织视图中添加相应的人员，并为人员分配职位、角色等。
这些资源作为仿真所使用的资源库，与实际的情况相对应。
2. 仿真场景设置
相同的业务流程在不同的时间、工作班次等情况下，会得到不一样的仿真结果，因此，在完成
了业务流程数据的基本配置后，本工具还提供了仿真场景的设置功能。
仿真场景中可以针对仿真开始时间、结束方式、事务到达频率、工作时间表、异常事件等内容进行设置。
设置仿真开始时间：设置仿真开始的日期与时、分、秒；仿真时将会以仿真开始时间作为
本次仿真的起点，以决定仿真过程中工作时间表的使用。
设置仿真结束方式：设置仿真结束的方式，本工具可以提供两种方式。
按时间结束：设置仿真时间长度（如10天），到达仿真规定时间长度后，仿真自动
终止；
按事务完成数目结束：设置仿真对应的事务，当完成了指定数量的事务后，仿真自动
终止。
设置仿真时间单位：设置对应的仿真时间单位，作为仿真计时的基准。
包括时、分、秒
等。
安全事务数限制：设置仿真系统中存在的最大事务数目，若超过该数目，则停止仿真。
设置仿真事务：即到达仿真开始节点的事务名称、到达时间间隔（包括正态分布、指数分
布、常数等）、一次到达多少个，同时可以设置是否有超时事务（即在非工作时间，事务
是否到达）。
实际生产、公司流程中，与事务对应的内容包括医院中的病人到达、生产中
的原料投放等。
设置仿真时间工作表：即设置仿真的工作时间表，以一周为周期，可以设置一周内每一天
的工作时间。
并且可以设置特殊节假日。
仿真过程中，活动节点和资源将按照此时间表进
行工作。
设置异常事件：可以设置异常事件，比如事务到达。
即在仿真事务按一定的频率到达之
外，还可以设置事务的异常到达
以上这些统称为仿真场景，可以保存仿真场景，下次运行直接使用。
3. 仿真动画设置
业务流程仿真工具不仅可以通过仿真得到拟实流程数据结果，同时可以即时展示仿
真动画，显示各活动节点排队、事务处理等情况，在配置界面中可以针对仿真动画进行设置，包括仿真动画是否显示以及仿真动画的运行速度等。
图1仿真动画设置
4. 资源数量动态变化设置
仿真工具中，资源数量既可以是固定数量，同时也可以针对具体时间段，设置资源数量的变化，在配置界面中可以针对所有的资源设置对应的动态变化数量，以符合实
际的需求。
比如资源A数目是10，在4月27号数目由于某种原因，数目变成9,则可以在这里添加对应的资源A的变化情况。
图2仿真资源动态设置
5. 活动时间动态设置
图3仿真活动时间动态设置
在仿真场景设置中已经为一次仿真绑定了工作的时间。
此外，业务流程仿真可以满
足用户对仿真中某些活动的加班需求或者特殊工作时间的需求。
可以通过它来设置某一
活动在特定日期的特定工作时间。
三、仿真运行功能
在完成业务流程仿真的配置部分后，可以开始仿真过程的运行。
使用者可以通过“开始”、“结束”、“暂停”等按钮实现仿真过程的开始、结束以及暂停。
同时，在运行过程中会显示相应的仿真动画如下图所示，仿真动画会动态地显示仿真当前进行的状
况。
在显示中，■代表有一个事务在排队，■代表有一个事务正在被处理，卩门代表有1个事务正在被处理、有12个事务正在排队、有28个事务处理完成或者正在处理。
图4仿真动画显示
在屏幕下方会显示仿真状态、当前时间（绝对时间）、已运行时间（相对时间长度）和非工作时间（相对时间长度）。
如下图所示:
!H：' I "it I：Uli
图5仿真状态栏
四、仿真的结果
在仿真结束后可以，业务流程仿真工具可以自动生成仿真相关的报表，分为时间、成本、资源、队列四个部分展示仿真结果。
为决策提供参考时间：包括每个过程和每个节点的完成事务数、平均周期、平均工作时间、平
均等待时间、平均等待资源时间、平均非活动时间；
L丄/
1ZJ
活助1
结束
成本：包括每个过程和每个节点的总成本、总设备成本、总人力成本、总原材料成本、总
标准成本、总超时成本、总增值成本、总非增值成本；
资源：包括每个被引用资源的资源总数、使用次数、平均利用率、平均忙碌时间、平均闲
置时间、平均超时时间、平均成本、总成本。
用户还可以通过曲线图看到随仿真时间变化
而变化的资源总数、资源忙个数、等候该资源的事务数。
该图支持时间的缩放功能，即用户不仅可以查看整个仿真时间段内资源的相关情况，还能
对自己感兴趣的某个时间段的情况进行放大。
队列：包括每个节点的的平均等待数量、最大等待数量、最大活动中数量、最大容量。
用
户还可以通过曲线图看到随仿真时间变化而变化的活动忙、闲状况,
同样也支持时间的缩放功能。
以上内容均支持表格显示和图形可视化显示等两种方式。
每次仿真结束生成的结果会被自动保存，可以通过仿真窗口的“数据”-“仿真数
据管理”随时调用查看此前生成的仿真数据。
