快速卷帘门规格尺寸
快速卷帘门技术参数
技术来源：
旭日环照我公司马树刚经理自发研制与德国先进技术研究生产的自动卷帘门适用于配合机器人安全生产流水线的设备专用，风淋室快速卷帘门风淋室互锁功能。
用途功能：
具有保温、保冷、防虫、防风、防尘、隔音、防火、防异味、采光等功能，并广泛用于食品、化学、纺织、冷冻、电子、印刷、超市冷冻装备、精密机械物流仓储等多种场所，适用于物流通道，大面积洞口等外门。
可提高物流及洁净场所性能，并且节省能源，提高空调效果，高速自动关闭，提高工作效率等优点。
提升次数：
提升速度：0.5-1.2m/s 最新一代减速齿轮对（高效，低噪音），可分片更换门帘片，抗风性能好(80kg/m) 高频开启（400-1000次/天）。
材质介绍：
框架：2.5mm冷轧板，防腐优质烤漆工艺，多种颜色可选。
门帘：标准组件，由高强度聚氯乙烯涂层的涤纶网带流线型的玻璃纤维加固成。
厚度0.7-1mm（法国）窗口为日本产1.3mm胶卷（旭日环照专用）
密封性能：底端装有加重橡皮隔气布，它可于各种略有不平地面紧密结合。
横向密封：带有双层密封条或毛刷。
动力简介：
动力性能：IP55制动电机，0.55-6.0千瓦，380V三相或220V电源，1500转/分。
中美合资品牌或AEW。
控制柜：PLC、变频器与各种常用型保护装置兼容，可用按钮控制。
保险（丝）控制开关或三相电源保护：保险（丝）控制操作电路保护。
温敏断电器电机保护。
安全性能：一套红外线安全保护系统，一个桔黄色光电管闪光灯。
可选件：没有电源时，安全打开的手动摇把。
主体颜色：
颜色：红/黄/蓝/白/全透明材质：PVC工业基布。
PVC快速卷帘门技术标准(范本)
PVC快速卷帘门技术标准一、执行标准符合或高于《国家建筑标准设计图集》中的“快速软帘卷门”标准。
二、技术标准1、门型（运行方式）：提升式快速软帘卷门（简称PVC快速门）。
2、应用标准（技术要求）⑴、开启速度：1～2m/Sec。
⑵、关闭速度：0.6～1m/Sec。
⑶、抗风等级：8级（17.2～20.7m/Sec）。
⑷、工作制（启闭频率）：可连续工作，无任何限制条件。
⑸、自动控制传感器：双向地磁，其功能是开门、不倒计时关门、关门返弹。
⑹、安全保护传感器：门下红外，其功能是不倒计时关门、关门返弹。
当红外传感器的输入电源线或信号输出线接触不良，不但不倒计时关门，而且在自动控制状态下不执行关门动作，但手动控制状态下可以“点动关门”（所谓“点动关门”：即按着关门按钮时执行关门动作，松手即停）。
⑺、安全保护原则：①、地磁与红外构成的自动控制与安全保护区域，无安全保护盲区。
②、在自动控制状态下，只要完全开启的快速门正下方存在车辆或人，无论该车辆或人停留多久，快速门都不能执行关门动作，只有该车辆或人离开后，才能倒计时关门。
③、电控箱面板上的关门按钮开关，在自动控制状态下无效、在手动控制状态下有效。
⑻、开关门行程限位：无论哪种形式的开关门行程限位，要求行程限位的记忆无漂移、掉电不丢失。
⑼、脱轨保护：底部横梁两端设计有脱轨保护件，当横梁被撞击时，成本低廉的脱轨保护件损坏，大大降低了维修成本与维修难度。
⑽、手动机构：具备手动开启与关闭的机构。
⑾、倒计时关门（或称延时关门）的时间：0～99秒可调，且在电控箱面板可视。
⑿、温度与湿度：温度-30℃～+70℃，湿度≤90%。
⒀、计数器：具有记录运行次数的显示器。
⒁、运行噪音：达到GB3096-1993《城市区域环境噪音标准》3类白天的标准（65dB）。
⒂、总体使用寿命：超过100万次。
3、开门机标准⑴、电源：AC220V（AC380V）、50Hz、15A（或2mm2以上）。
⑵、电机：三相异步制动电机、或伺服电机、或其他形式的专用电机、W=0.75～2.2kw、IP44以上。
卷帘门规格参数
卷帘门种类，卷帘门安装知识-----------------------------------------------------------------------------卷帘门是以多关节活动的门片串联在一起，在固定的滑道内，以门上方卷轴为中心转动上下的门。
卷帘门同墙的作用一样起到水平分隔，它由帘板、座板、导轨、支座、卷轴、箱体、控制箱、卷门机、限位器、门楣、手动速放开关装置、按钮开关和保险装置等13个部分组成，一般安装在不便采用墙分隔的部位。
北京红日升工贸有限公司卷帘门适用于商业门面、车库、商场、医院、厂矿企业等公共场所或住宅。
尤其是门洞较大，不便安装地面门体的地方起到方便、快捷开启作用。
如用于车库门、商场防火卷帘门、飞机库门等。
(一)卷帘门窗的特点卷帘门窗具有造型美观新颖、结构紧凑先进、操作简便、坚固耐用、刚性强、密封性好、不占地面面积、启闭灵活方便和防风、防尘、防火、防盗等特点。
(二)卷帘门窗的类型(1)根据传动方式的不同分。
根据传动方式的不同，卷帘门窗可分为四种：①电动卷帘门窗；②遥控电动卷帘门窗；③手动卷帘门窗；④电动手动卷帘门窗。
(2)根据外形的不同分。
根据外形的不同，卷帘门窗可分为四种：①全鳞网状卷帘门窗；②直管横格卷帘门窗；③帘板卷帘门窗；④压花帘板卷帘门窗。
(3)根据材质的不同分。
根据材质的不同，卷帘门窗可分为五种：①铝合金卷帘门窗；②电化铝合金卷帘门窗；③镀锌铁板卷帘门窗；④不锈钢钢板卷帘门窗；⑤钢管及钢筋卷帘门窗。
(4)根据门扇结构的不同分。
根据门扇结构的不同，卷帘门可分为两种：①帘板结构卷帘门窗：其门扇由若干帘板组成，根据门扇帘板的形状，卷帘门的型号有所不同。
其卷帘门窗的特点是：防风、防砂、防盗，并可制成防烟、防火的卷帘门窗。
②通花结构卷帘门窗：其门扇由若干圆钢、钢管或扁钢组成。
卷帘门的特点是：美观大方，轻便灵活。
(5)根据性能的不同分。
根据性能的不同，卷帘门窗可分为三种：①普通型卷帘门窗；②防火型卷帘门窗；③抗风型卷帘门窗。
电动卷帘门规格、配置及技术指标
电动卷帘门规格、配置及技术指标
1. 电动卷帘门的规格
- 尺寸：电动卷帘门可根据客户要求进行定制，常见的尺寸有
宽度为2米到6米，高度为2米到5米不等。
- 材料：常见的电动卷帘门材料包括钢、铝合金和不锈钢等，
具体选择可以根据实际需要和预算来决定。
- 颜色：电动卷帘门可根据客户需求进行喷涂，常见的颜色有
白色、蓝色、灰色等多种选择。
- 开启方式：电动卷帘门可采用遥控、感应器、按钮开关等多
种方式进行开启。
2. 电动卷帘门的配置
- 电机：电动卷帘门通常搭配高品质的电机，可根据门的尺寸
和负载来选择合适功率的电机。
- 遥控：电动卷帘门一般配备遥控器，方便用户进行远程操作。
- 保护装置：电动卷帘门配备有安全感应装置，如遇到障碍物
会自动停止运行，确保使用安全。
3. 电动卷帘门的技术指标
- 电压：通常电动卷帘门的电源电压为220V，可根据具体情况
进行调整。
- 功率：电动卷帘门的功率通常在200W到1000W之间。
- 工作温度：电动卷帘门适用于温度在-20℃到60℃之间的环境。
- 使用寿命：电动卷帘门的使用寿命通常在8年到10年左右，
具体寿命还受到使用频率和保养情况的影响。
以上是电动卷帘门的规格、配置和技术指标的简要介绍。
如需
了解详细信息，请与我们联系。

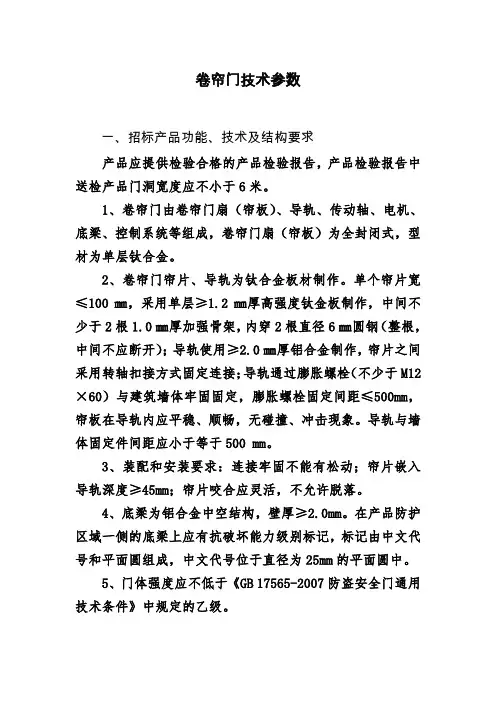

卷帘门技术参数
卷帘门技术参数一、招标产品功能、技术及结构要求产品应提供检验合格的产品检验报告，产品检验报告中送检产品门洞宽度应不小于6米。
1、卷帘门由卷帘门扇（帘板）、导轨、传动轴、电机、底梁、控制系统等组成，卷帘门扇（帘板）为全封闭式，型材为单层钛合金。
2、卷帘门帘片、导轨为钛合金板材制作。
单个帘片宽≤100㎜，采用单层≥1.2㎜厚高强度钛金板制作，中间不少于2根1.0㎜厚加强骨架，内穿2根直径6㎜圆钢（整根，中间不应断开）；导轨使用≥2.0㎜厚铝合金制作，帘片之间采用转轴扣接方式固定连接；导轨通过膨胀螺栓（不少于M12×60）与建筑墙体牢固固定，膨胀螺栓固定间距≤500mm，帘板在导轨内应平稳、顺畅，无碰撞、冲击现象。
导轨与墙体固定件间距应小于等于500 mm。
3、装配和安装要求：连接牢固不能有松动；帘片嵌入导轨深度≥45mm；帘片咬合应灵活，不允许脱落。
4、底梁为铝合金中空结构，壁厚≥2.0mm。
在产品防护区域一侧的底梁上应有抗破坏能力级别标记，标记由中文代号和平面圆组成，中文代号位于直径为25mm的平面圆中。
5、门体强度应不低于《GB 17565-2007防盗安全门通用技术条件》中规定的乙级。
6、门体启闭控制无线发射遥控应采用不重复信号（滚动码）遥控器，且不容易被外界环境干扰破解。
7、电机应采用通用主流品牌（巨光、麒麟）；电机提升重量应根据门体重量选用相应提升力，以免电机超负荷运行影响使用寿命。
8、电机应采用低于36V安全电压。
9、门体应带有备用电源，主电源断电后持续供电时间应不小于48h（主电源带电时应自动给电池充电，主电源断电后应自动切换到备用电源。
在电池满电状态下应保持门体上、下16次左右运行），电池更换方便; 当电机损坏或无电池电源情况下，应有链条启闭，其启闭力应小于260N。
10、启闭性能要求：门体应能用遥控器和控制开关控制启闭，启闭速度：3～4m/min；自动限位：门扇启闭至上、下限位位置时应能自动停止，应具备紧急停止按钮；当遇到电气故障时，卷帘门能在室内手动开启，手动启闭力≤118N；在1m处运行噪声≤80Db(A)。
快速卷帘门控制器使用说明书资料
快速卷帘门控制器使用说明书图一：快速自动卷帘门结构原理图图二：快速自动卷帘门控制器实物照片一、本控制系统对快速卷帘门机械结构的要求：1、门体小于3M×3M、减速变速比小于10：1，配用0.75kw变频器。
2、门体小于4M×4M、减速变速比大于12：1，配用0.75kw变频器。
3、门体小于5M×5M、减速变速比大于12：1，配用1.5kw变频器。
4、门大于5M×5M、减速变速比大于12：1，用2.2kw以上变频器。
注：各个品牌的变频器实际输出力矩和加速性能有差别，要通过试验决定采用，以降低成本、提高性能、达到最佳使用效果。
二、本控制系统的电器结构及功能：1、可外接雷达、地磁、光幕等三线式自动检测设备（提供Vcc和GND）。
2、可接按钮、光电传感器、变频器故障、连锁等二线或三线手动设备（开门接点、关门接点、停止、连锁、故障接点）。
3、本控制系统必须外接漫反射式的“原点”光电传感器也可接简易磁性干簧接近开关（二者所用程序不同，注意区别）。
4、本控制系统可接四按钮、二LED、共阴的轻触面板，也可用普通按钮、旋钮、LED指示灯控制（可通过触摸屏设置内部参数）。
三、控制系统的元件排列：1、本单片机PLC控制器、预装各类接口有少接线或不接线的优点。
2、可选配进口、国产、单相或三相的各种型号小型变频器做动力。
3、选配件24V/50W开关电源，足够可供PLC和传感器共同使用。
4、可以对变频器进行段速控制（客户较难改变电机的速度和频率）。
也可以用电位器进行模拟量调节（客户可以随便调节变频速度）四、本控制系统的安装与接线、附件、功能和使用、调试方法：1、本控制系统在初次调试时可用松下电工的GT01触摸屏（选件）调试，也可在购买时申明性能要求后由供方预先设置好。
2、本控制系统在现场可用小型按钮调试盒（选件）方便地调试。
☆：本机用快速接插件来连接输入、输出设备，具有接线简单、快捷，与面板、变频器都有排针插件，另有DB9多功能插座可接触摸屏、简易定位调试器、编程电缆等外部设备（接插件名称和功能）：1、继电器连动输出：功率大，可直接与门、风机、传送带等设备连动。
最新快速卷帘门配置要求及参数
快速卷帘门配置要求及参数快速卷帘门配置要求1.门体结构——采用高强度抗氧化工业铝合金门框，厚度3.5㎜.门头罩及电机罩采用镀锌钢板，表面经高温粉末喷涂处理。
板材厚度为1.0mm。
（轨道内径特殊设计，在风压大的情况下减少与帘布的磨擦）2.驱动装置——使用台湾美事科刹车电机，电源220V，功率0.75-1.5kw/1500S/转，承载大负荷S4型。
3.电控系统——采用丹麦丹佛斯品牌高性能升级控制箱，内置矢量控制模式、控制精度高；高转矩变频器（150%1HZ）、PLC合二为一，具有高性能、高可靠性、高稳定性、高精准定位等特点。
同时运用变频控制技术，有软启动，缓停止功能，保证门体运转平稳增加使用寿命。
4.开闭速度——每秒0.6-1.2m的开启速度（可调）.高频开启（1000-1500次/天）5.安全装置——①控制面板上设有急停按钮，当遇到紧急情况时，按下该按钮可使门体立即停止运行，并禁止控制器接受新的运行指令，直到紧急情况解除，并复位该按钮。
②门框下部安装红外线光电保护开关一对，门体下面停留人与物体挡住光电时门体不下落。
（品牌：南韩奥托尼克斯）6.门帘——选用德国米乐进口工业聚脂纤维基布，高强度环保聚脂纤维，双面聚氯乙烯涂层，厚度为0.9-1.2mm，颜色：红色、黄色、蓝色、绿色、橘黄色、灰色、白色、黄色网格、白色网格等多种颜色可选择.抗撕裂度：500/500（经/纬），拉伸强度：4300/4000（经/纬），粘附力20N/㎝，使用温度-30--+70℃，防火标准（德国ISO3795）基布具有无毒性，良好的表面自洁性；底部装隔气布，密封性好，不积尘，易清洁。
材料符合DIN EN 12641-2(德国＋欧洲)标准.7.焊接——采用最新大型高频焊接技术，全自动拼接一次成型，表面平整、美观、牢固，永不开胶。
解决小型焊接机加工无法达到的技术要求。
（同行业中唯一的一台大型焊接设备）8透视窗——中间带横向PVC透明视窗，厚度1.5㎜，使人员车辆出入更安全。
PVC快速卷帘门技术标准(范本)
PVC快速卷帘门技术标准一、执行标准符合或高于《国家建筑标准设计图集》中的“快速软帘卷门”标准。
二、技术标准1、门型（运行方式）：提升式快速软帘卷门（简称PVC快速门）。
2、应用标准（技术要求）⑴、开启速度：1～2m/Sec。
⑵、关闭速度：0.6～1m/Sec。
⑶、抗风等级：8级（17.2～20.7m/Sec）。
⑷、工作制（启闭频率）：可连续工作，无任何限制条件。
⑸、自动控制传感器：双向地磁，其功能是开门、不倒计时关门、关门返弹。
⑹、安全保护传感器：门下红外，其功能是不倒计时关门、关门返弹。
当红外传感器的输入电源线或信号输出线接触不良，不但不倒计时关门，而且在自动控制状态下不执行关门动作，但手动控制状态下可以“点动关门”（所谓“点动关门”：即按着关门按钮时执行关门动作，松手即停）。
⑺、安全保护原则：①、地磁与红外构成的自动控制与安全保护区域，无安全保护盲区。
②、在自动控制状态下，只要完全开启的快速门正下方存在车辆或人，无论该车辆或人停留多久，快速门都不能执行关门动作，只有该车辆或人离开后，才能倒计时关门。
③、电控箱面板上的关门按钮开关，在自动控制状态下无效、在手动控制状态下有效。
⑻、开关门行程限位：无论哪种形式的开关门行程限位，要求行程限位的记忆无漂移、掉电不丢失。
⑼、脱轨保护：底部横梁两端设计有脱轨保护件，当横梁被撞击时，成本低廉的脱轨保护件损坏，大大降低了维修成本与维修难度。
⑽、手动机构：具备手动开启与关闭的机构。
⑾、倒计时关门（或称延时关门）的时间：0～99秒可调，且在电控箱面板可视。
⑿、温度与湿度：温度-30℃～+70℃，湿度≤90%。
⒀、计数器：具有记录运行次数的显示器。
⒁、运行噪音：达到GB3096-1993《城市区域环境噪音标准》3类白天的标准（65dB）。
⒂、总体使用寿命：超过100万次。
3、开门机标准⑴、电源：AC220V（AC380V）、50Hz、15A（或2mm2以上）。
⑵、电机：三相异步制动电机、或伺服电机、或其他形式的专用电机、W=0.75～2.2kw、IP44以上。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
快速卷帘门规格尺寸
快速卷帘门，具有保温、保冷、防虫、防风、防尘、隔音、防火、防异味、采光等多项功能，并广泛用于食品、化学、纺织、电子、超市、冷冻、物流、仓储等多种场所，可极高的满足高性能物流及洁净场所，并且节省能源，高速自动关闭，提高作业效率，创造更佳的作业环境等优点。
*尺寸：最大规格可做到W6*H6m，门框包边面积16平方以上按照600每平方增加合同造价，。
*开启与关闭速度：0.6-2.0米/秒
*门体表面材料：门扇为1.5-2.5mm厚的冷轧板钢构或铝合金型材。
*门帘材料：
1.高密度工业基布：厚度：0.8mm-
2.0mm
技术参数：拉伸强度（经/纬）：5700/5100 N/5cm；
撕袭强度（经/纬）：900/80 N；使用温度：-30℃～+70℃；
防火级别：法国标准NF-P92-503 M2或德国标准DIN 4102 B1 2.全透明PVC软片厚度：1.3mm-2.0mm
*控制系统：由高科技的PLC和变频器控制，以及单片机控制。
*布帘颜色：快速卷门有多种颜色可供选择，如：黄色、白色、蓝色、红色、橘黄色或全透明等。
透视窗可选矩形或椭圆形，增加了安全性及管理方便性能。
*安全性能：桔黄色光电管闪光灯，门开启或关闭时，红灯闪烁以示警告，停电时附有手动遥杆可轻柔开启及关闭；更具有安全性、便利性能。
*密封性能：底端装有弹性的PVC基布，它可与各种不平坦地面紧密结合可达万级标准，门柱两侧装有密封毛刷或橡胶密封条，可减少噪音及增加密封效果。
*使用与控制
1.按钮
2.拉绳
3.遥控
4.自动地磁
5.雷达
6.光电
7.连动互锁8感应门板在带有螺盘轨道的卷轴支架中快速精准运行，这种先进的无接触式卷起技术可以使门板表面的磨损降到最低。
门板外观历久如新，有效延长了门体的使用寿命。
无论在高压或低压下均能保持良好的密封性，并能抵御强风侵袭。
规格示意图：
红外线安全保护开关（标配）
在门框立柱上离地200mm的地方安装一对红外线对射开关，当门体下降时候有行人或物体通过，门体会自动反弹到最开位。
磁力线圈安全保护开关（选配）
在门底下的地面埋上磁力线圈，当有叉车或汽车等较大的金属物品通过时，磁力线圈主机将金属在磁场内切割磁力线的信息转化为信号传给控制系统，控制系统做出反映及时将门体拉到最开位。
红外线安全光幕开关（选配）
这是安装在门洞进出方向的一组高1800mm,由20组均匀列阵的红外发射接收开关组成的安全系统，其保护面更大，在安全性上最大可能的减小盲区，安装后门洞进出方面的40组
探头就相当于40组红外安全开关。
