一款简单实用易制作的高低音控制电路(含电路图)
一款简单实用易制作的
高低音控制电路
江苏省泗阳县李口中学沈正中

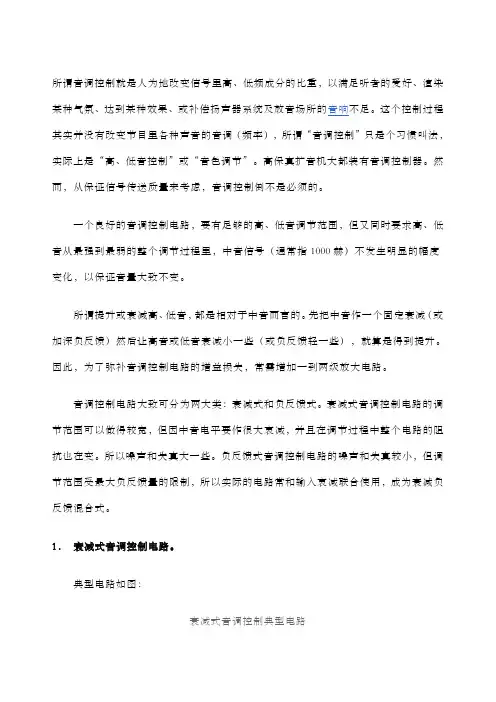

给一个不带音调控制功放加装一个高低音电路，即音调控制电路，可以满足渲染某种气氛、达到某种效果、或补偿扬声器系统及放音场所的音响不足。音调控制就是人为地改变信号里高、低频的成分，这个控制过程其实并没有改变节目里各种声音的音调（频率），所谓“音调控制”只是个习惯叫法，实际上是“高、低音成分调节”或“音色调节”。
一个良好的音调控制电路，要有足够的高、低音调节范围，但又同时要求高、低音从最强到最弱的整个调节过程里，中音信号（通常指1000赫）不发生明显的幅度变化，以保证音量大致不变。
以下是两个实用的高低音音调控制电路图，图1中R1 = 6.8 KΩ、R2 = 3.3KΩ、R3 = 5.6KΩ、C1 = 2200p、C2 = 0.022、C3 = 0.01、C4 = 0.22、W1 = W2 = 50KΩ，R3是一个隔离电阻；图2中R1 = 50KΩ、R2 = 5KΩ、C1 = 1600p、C2 = 0.016、C3 = 6400、C4 = 0.064、W1 = W2 = 100KΩ。
KSA50甲类功放详细制作流程
这里是事先声明: （1）我是第一次装机子而且是甲类机---别人会问：第一次就装甲，你厉害啊----不是甲我有必要装么？我以前用的国产乙类,甲乙类厂机。 （2）买了四块KSA50---烧毁了一块，另外一块电源接反烧了俩二极管以及电源输入线路上的铜箔，重新弄好，正式上机是后来的两块，板子是惠州老刘的KSA50 （3）我的目的是听音乐，不是焊机为娱乐滴人----我不折腾，可能的话一块线路调到我要的声音，如果可能的话。 （4）老鸟可以无视我的经验，以下的只对菜鸟起作用，因为我连电路图差不多都看不懂，我是个吃现成的人---老鸟可以鄙视下 （5）发帖的目的是为了别人少走弯路，以下经验所诉只针对KSA50，以前开过贴不全面问题没有表述清楚，这次汇总下，终于挂上双声道了----这说明声音接近自己调试目的了，这点很重要。目的是个人准备给滤波电容最后拍定，测试声场定位，高中音 表现很理想了已经。（个人意见） 以下是正文： （1）选择之前很困惑，到底什么线路好？论坛上放水得多，冒充大侠的不少，真理只在少部分人手里---我相信这句话，但是群总的眼睛是雪亮的—我也相信这句话。既然 卖了那么多，买了那么多，存在即是道理，所以我选择了KSA50（也是因为群里的 朋友在推荐），想装PASS但是很多人对低音有微词，所以暂不考虑， （2）备料----KSA50整个淘宝就那么几款板子，直刻原厂的还是算了吧，我自问没那水平，我要的是KSA50基本框架，有些卖家适当的改进未必不见得是坏事，适合国情。 滤波电容的选择因为之前只对ELNA有所耳闻所以找了几个库存全新的JVC定制品 （这是第一次买料），机箱找遍淘宝只能是这个小甲箱（散热面积最大），那些个动 辄几十斤散热的大侠你还是别忽悠了，除非你想让你的散热片工作在50度以下！经过推算，淘宝上卖的最多的大甲箱A1000A998之类的绝对可以对付50W甲类！但 是由于是多块拼接所以紫铜均热板是必需的！！越大越好！（当然这样搞成本很高） 以之前对于音响系统的了解，双单声道无疑是最好的，干扰最低，而且这样搞散热 也很大---事实证明我的选择是对的！变压器是定制的，基本不叫—开机一瞬间微哼，后面听不到了，初级和次级大电流线径很重要，国内的牛和外国的还是有差距，因 为做的是甲类，线径不到大电流输出不能保证，我定制的是800W36V四线线径不 过1.5mm而已，勉强达标。IR桥上面散热片是用硅胶粘的牢靠的很（记住是硅胶不是硅脂）另外又买了一小盒含银硅脂，桥装在底板或者上盖板散热效率确实比 散热片强些，当然大型的散热片除外，桥的发热比散热片低，要是劣质产品那就超 标了。第二次备料----日化滤波18000uf四只，飞利浦23000uf四只，尼康BP-S 无极一堆，思碧等等小容量电容一堆，还有负反馈各种各样（我就不说了，个人听 音取向不同选择不同）。整流桥我都是买的IR，整个淘宝适合IR的整流桥电路板就一家，我后来发现很多朋友选择的螺栓型无电路板滤波和整流其实是很方便的，用电源板局限性很大。。。线材的选择---这里有必要说下，淘宝里铜镀银特氟龙基本都是很硬的那种，多股线芯很粗铜质有待考证，而且不符合线径一定线芯越多越 好的原则。老刘的和另外两家都一样，说实话我很不喜欢，因为我的是引线连接， 硬线非常不好用，后来别家买了软的特氟龙（有点水，不是说线水，线很好铜的纯 度高很软，这个外皮是透明的不燃但是60W烙铁温度高了外皮会化的很软但是还没融掉）最终测试用的是这种，对于外接线的大管要像我这样给上标记，我用的是热 缩管，避免线接错的悲剧发生。喇叭走线是4mm的怪兽，这线也不能焊，物理直连。 开关是红波的19mm开孔自复位开关，因为有软启动，没有软启动的选择机箱自带
电机控制线路图大全
电机控制线路图大全 Y-△（星三角）降压启动控制线路-接触器应用接线图 Y-△降压启动适用于正常工作时定子绕组作三角形连接的电动机。由于方法简便且经济，所以使用较普遍，但启动转矩只有全压启动的三分之…，故只适用于空载或轻载启动。 Y-△启动器有OX3-13、Qx3—30、、Qx3—55、QX3—125型等。OX3后丽的数字系指额定电压为380V时，启动器可控制电动机的最大功率值(以kW计)。 OX3—13型Y-△自动启动器的控制线路如图11—11所示。（https://www.360docs.net/doc/1815703242.html,） 合上电源开关Qs后，按下启动按钮SB2，接触器KM和KMl线圈同时获电吸合，KM和KMl 主触头闭合，电动机接成Y降压启动，与此同时，时间继电器KT的线圈同时获电，I 星形—三角形降压起动控制线路
星形——三角形降压起动控制线路 星形——三角形（ Y —△）降压起动是指电动机起动时，把定子绕组接成星形，以降低起动电压，减小起动电流；待电动机起动后，再把定子绕组改接成三角形，使电动机全压运行。 Y —△起动只能用于正常运行时为△形接法的电动机。 １．按钮、接触器控制 Y —△降压起动控制线路 图 2.19 （ a ）为按钮、接触器控制 Y —△降压起动控制线路。线路的工作原理为：按下起动按钮 SB1 ， KM1 、 KM2 得电吸合， KM1 自锁，电动机星形起动，待电动机转速接近额定转速时，按下 SB2 ， KM2 断电、 KM3 得电并自锁，电动机转换成三角形全压运行。 ２．时间继电器控制 Y —△降压起动控制线路 图 2.19 （ b ）为时间继电器自动控制 Y —△降压起动控制线路，电路的工作原理为：按下起动按钮 SB1 ， KM1 、 KM2 得电吸合，电动机星形起动，同时 KT 也得电，经延时后时间继电器 KT 常闭触头打开，使得 KM2 断电，常开触头闭合，使得 KM3 得电闭合并自锁，电动机由星形切换成三角形正常运行。 图2定子串电阻降压起动控制线路
制作晶体管靓声甲类功放电路图
制作晶体管靓声甲类功放电路图
制作晶体管靓声甲类功放电路 许多发烧友都乐于制作功放，但多局限于一些单片集成功放如LM1875、LM3886、LM4766、TDA7294等,用这些IC制作的功放其音质要好于市面上一些中、低档功放，但与一些高档Hi-Fi功放相比，音质仍有较大的差距。这里推荐几款容易制作的靓声甲类功放电路以供参考。其组成框图如图1所示。 该电路具有如下特点:1.采用板块积木式组合，可根据自身经济状况适当增减。2.电压放大部分与电流放大部分分开设计、布版，便于烧友采用高、低压两组电源分开供电，可选择众多特色的后级电路搭配，也便于安装固定散热片，为发烧友摩机提供方便。3.采用无大环负反馈设计，可进一步改善扬声器负反馈电动势对音质的影响。 限于篇幅，这里简介电压放大部分与电流放大部分。以下均为双声道设计，仅给出一个声道的原理图，另一声道、电源与保护电路图略。 一、电压放大部分使用厂家提供的成品板。该板双声道设计，采用双面镀金线路板制作，板上大量使用发烧器件，如五环金属膜电阻、ELNA发烧电容、音频专用高频管、低噪声恒流源专用场效应管等。原理简图如图2所示。使用孪生场效应管NPD5565输入，采用共源共基电路、有源负载及差分电路，与马兰士公司的HDAM模块电路及国内一些厂家生产的电压放大模块电路相比，本电路显得设计更趋于该电压放大板对电源适应范围较宽，±35V～±60V都可工作，建议电压放大部分供电采用并联式稳压电源，且比电流放大部分电压高出5V～10V。完善，音质也更理想。 二、电流放大部分有多种电流放大板可与上述电压放大板配套，下表列出所用功率管的部分参数供发烧友参考。 1.2SK2013/2SJ313推动3对2SK1529/J200,原理图如图3所示。 2.2SK2013/2SJ313推动3对2SC5200/2SA1943,原理图略，可参考图3，装配时只需把K1529/J200换为C5200/A1943即可。 3.2SC5171/2SA1930推动6只2SK851，原理图如图4所示，超大电流MOS场效应管2SK851具有开关速度快、导通电阻小、失真率低等特点。目前仍无场效应管与之配对，该电路采用准互补输出的形式，2SK851曾在天龙PWA-2000N功放中使用过。 4.2SC5171/2SA1930推动6只2SD1037，原理图略，可参考图4，装配时，只需把K851换为D1037即可。该电路采用准互补输出，只要设计得当，准互补输出电路同样可出靓声。比如深受好*的LM3886、LM4766内部就采用准互补输出电路。 5.采用3对三肯复合管SAP15N、SAP15P，原理图如图5所示。 6.2SK2013/2SJ313推动8对大功率场效应管或三极管(图略)，方便发烧友制作100W×2纯甲类。 三、调试以上6种后级电路可根据P甲=2I02RL计算其所需甲类功率或末级静态电流，从而根据需要调试末级静态电流。如一台在8Ω负载下输出功率为80W的纯甲类机，末级静态电流为Io=2.236，则流过每管的静态电流为Io′=Io/n=2.236/3A=0.745A，即0.25Ω/5W电阻上直流压降为V=Io′?R=745×0.25≈186(Mv)。 虽然纯甲类功放声音柔和、甜美，但是它对变压器、滤波电容、功率管及散热片都有极其严格的要求。听一个月下来，电费负担重。在这种情况下，不妨把功放制作成高偏置甲乙类功放，比如20W以下为甲类输出，20W～100W为甲乙类输出。此时功放总静态电路为Io=1.118A，其实一般居室环境，20W左右的纯甲类输出，可满足大多数烧友的听音要求。 由于电压放大部分已被厂家调试好，只需装配好末级电流放大部分及相关接口。微调电压放大部分的W1使输出为0mV，再调节电流放大部分的多圈电位器W2，测量0.25Ω/5W电阻两端的直流电压，使其符合自己的要求，对图3、图4可直接测量0.25Ω/5W两端的电压，对图5应测量SAP15N④、⑤脚或SAP15P①、②脚两端的电压。 若测试一切正常，即可煲机1～2小时，重复检查各项参数，若无误，即可放音试听。若想装配纯甲类功放，可把整机先调成高偏置甲乙类功放，试听正常，再逐步加大静态电流至所需值，使该机成为纯甲类功放。 以上五种电流放大板，所配散热器尺寸均为360mm×120mm×50mm，成品板均调试成高偏置甲乙类功放(甲类20W+20W)，若要装配80W+80W纯甲类功放，只需换掉散热片，把功放板装入两边外露散热器式专业功放机箱(480mm×430mm×150mm)调试好即可。 以上线路，稍作调整(如改变变压器功率及供电电压、功率管对数及静态电流)即可有多种用途使用。如:制作大功率功放(250W/4Ω)；制作电子分频功放；制作高品质耳机放大器(用本电压放大板推动K214/J77或K2013/J313)；用电压放大部分对一些分立元件中、低档功放进行摩机；制作顶级8声道纯后级功放(如用4块电压放大板，共用电源，每声道一对三肯2SC3858、2SA1494等)
几种简单恒流源电路1
几种简单的恒流源电路 恒流电路应用的范围很广，下面介绍几种由常用集成块组成的恒流电路。 1.由7805组成的恒流电路，电路图如下图1所示： 电流I＝Ig＋VOUT/R，Ig的电流相对于Io是不能忽略的，且随Vout，Vin及环境温度的变化而变化，所以 这个电路在精度要求有些高的场合不适用。 2.由LM317组成的恒流电路如图2所示，I＝Iadj＋Vref/R
常见电动机控制电路图
电机启动常见方法 1、定时自动循环控制电路 说明：（技师一） 1、题图中的三相异步电动机容量为，要求电路能定时自动循环正反转 控制；正转维持时间为20秒钟，反转维持时间为40秒钟。 2、按原理图在配电板上配线，要求线路明快、工艺合理、接点牢靠。 3、简述电路工作原理。 注：时间继电器的延时时间不得小于15秒，时间调整应从长向短调。 定时自动循环控制电路电路工作原理：合上电源开关QF，按保持按钮SB2，中间继电器KA吸合，KA的自保触点与按钮SB2、KT1、KT2断电延时闭合的动断触点组成的串联电路并联，接通了起动控制电路。按起动按钮SB3，时间继电器KT1得电，其断电延时断开的动合触点KT1闭合，接触器KM1线圈得电，主触点闭合，电动机正转（正转维持时间为20秒计时开始）。同时KM1动合触点接通了时间继电器KT2，其串联在接触器KM2线圈回路中的断电延时断开的动合触点KT2闭合，由于KM1的互锁触点此时已断开，接触器KM2线圈不能通电。当正转维持时间结束后，断电延时断开的动合触点KT1断开,KM1释放，电动机正转停止。KM1的动断触点闭合，接触器KM2线圈得电，主触点闭合，电动机开始反转.同时KM1动合触点断开了时间继电器KT2线圈回路（反转维持时间为40秒计时开始）。这时KM2动合触点又接通了KT1线圈，断电延时断开的动合触点KT1闭合，为下次电动机正转作准备。因此时串联在接触器KM1线圈回路中的KM2互锁触点断开，接触器KM1线圈暂时不得电。与按钮SB2串联的KT1、KT2断电延
时闭合的动断触点是保证在电动机自动循环结束后，才能再次起动控制电路。热继电器FR常闭触点，是在电动机过负载或缺相过热时将控制电路自动断开，保护了电动机。 2、顺序控制电路（范例） 顺序控制电路（范例）工作原理：图A：KM2线圈电路由KM1线圈电路起动、停止控制环节之后接出。按下起动按钮SB2，KM1线圈得电吸合并自锁，此时才能控制KM2线圈电路。停止按钮SB3只能控制M2电动机的停转，停止按钮SB1为全停按钮。本电路只有满足M1电动机先起动的条件，才能起动M2电动机。 图B：控制电路由KM1线圈电路和KM2线圈电路单独构成。KM1的动合触点作为一控制条件，串接在KM2线圈电路中，只有KM1线圈得电吸合，其辅组助动合触点闭合，此时才能控制KM2线圈电路。停止按钮SB3只能控制M2电动机的停转，停止按钮SB1为全停按钮。本电路只有满足M1电动机先起动的条件，才能起动M2电动机。
解析国标图集_常用电机控制电路图_
BUILDING ELECTRICITY 2011年 第期 Jun.2011Vol.30No.6 6 *：国家科技支撑计划子课题，课题名称：村镇小康住宅规划设计成套技术研究（课题任务书编号：2006BAJ04A01），子课 题名称：村镇住宅设备与设施设计技术集成及软件开发（子课题任务书编号：2006BAJ04A01-3）。Xu Lingxian Sun Lan （China Institute of Building Standard Design &Research ，Beijing 100048，China ） 徐玲献 孙 兰（中国建筑标准设计研究院，北京市 100048） Explanation and Analysis of National Standardization Collective Drawings Control Circuit Diagrams of Common Electric Machines * 解析国标图集《常用电机控制电路图》摘 要 对多年来国家建筑标准设计图集 10D303-2～3《常用电机控制电路图》（2010年合订本，已修编出版发行）使用中遇到的疑问进行汇总、解析，以加深读者对10D303-2～3的理解。 关键词信号灯端子标志消防控制室的监控消防风机消防水泵 过负荷 水源水池水位 双 速风机 0引言 国家建筑标准设计图集10D303-2～3《常用电 机控制电路图》 （2010年合订本） （以下简称 10D303）适用于民用及一般工业建筑内3/N /PE ～220/380V 50Hz 系统中常用风机和水泵的控制，是对99D303-2《常用风机控制电路图》和01D303-3《常用水泵控制电路图》的修编。根据现行的国家标 准，对图集中涉及到的项目分类代码和图形符号进行了修改，并在原图集方案的基础上，增加了两用单速风机、平时用双速风机、射流风机联动排风机及冷冻（冷却）水泵控制电路图。根据节能环保的要求，增加了YDT 型双速风机的控制方案。并根据电气产品的发展，增加了控制与保护开关电器（CPS ）和电机控制器的控制方案，供设计人员直接选用。 10D303从立项调研、修编到送印，历经两年多的时间，期间收到了不少反馈意见和建议，为图集的编制提供了宝贵的建议，在此答谢。 《常用电机控制电路图》 （2002年合订本）发行 十余年中一直受到读者青睐，使用者涉及设计、生产和建造等多领域，通过国标热线和其他途径咨询问题的读者很多。问题中除风机和水泵的控制电路外，经常牵涉到现行的国家标准、制图要求和电气设计技术等多方面的内容，有些问题无法通过修编图集 10D303直接解决，因此借助《建筑电气》平台，把《常用电机控制电路图》经常咨询的问题归纳汇总、解析，以利于读者更好使用和理解10D303图集。 1有关国家标准、规范和制图要求的问题 1．1指示器（信号灯）和操作器（按钮）的颜色 标识 10D303中有关信号灯和按钮的颜色标识是依据国家标准GB /T 4025-2003/IEC 60073：1996《人-机界面标志标识的基本和安全规则 指示器和 作者信息 徐玲献，女，中国建筑标准设计研究院，高级工程师，主任工程师。 孙兰，女，中国建筑标准设计研究院，教授级高级工程师，院副总工程师。 Abstract The collective drawings of national building standard design 10D303-2~3Control Circuit Diagrams of Common Electric Machines （2010bound volume ）has been revised and published.This paper summarizes and analyzes the questions encountered during use over the years so as to deepen the readers 'understanding of the collective drawings. Key words Signal light Terminal symbol Fire control room monitoring Fire fan Fire pump Overload Water level of the water tank of water source Two -speed fans * 34 330
6种最常用恒流源电路的分析与比较
6种最常用恒流源电路的分析与比较 恒流电路有很多场合不仅需要场合输出阻抗为零的恒流源，也需要输入阻抗为无限大的恒流源，以下是几种单极性恒流电路： 类型1： 特征：使用运放，高精度 输出电流：Iout=Vref/Rs 类型2： 特征：使用并联稳压器，简单且高精度 输出电流：Iout=Vref/Rs 检测电压：根据Vref不同（1.25V或2.5V）
类型3： 特征：使用晶体管，简单，低精度 输出电流：Iout=Vbe/Rs 检测电压：约0.6V 类型4： 特征：减少类型3的Vbe的温度变化，低、中等精度，低电压检测输出电流：Iout=Vref/Rs 检测电压：约0.1V～0.6V
类型5： 特征：使用JEFT，超低噪声 输出电流：由JEFT决定 检测电压：与JEFT有关 其中类型1为基本电路，工作时，输入电压Vref与输出电流成比例的检测电压Vs(Vs=Rs×Iout)相等，如图5所示， 图5 注：Is=IB+Iout=Iout(1+1/h FE)其中1/h FE为误差
若输出级使用晶体管则电流检测时会产生基极电流分量这一误差，当这种情况不允许时，可采用图6所示那样采用FET管 图6 Is=Iout-I G 类型2，这是使用运放与Vref（2.5V）一体化的并联稳压器电路，由于这种电路的Vref高达2.5V，所以电源利用范围较窄 类型3，这是用晶体管代替运放的电路，由于使用晶体管的Vbe（约0.6V）替代Vref的电路，因此，Vbe 的温度变化毫无改变地呈现在输出中，从而的不到期望的精度 类型4，这是利用对管补偿Vbe随温度变化的电路，由于检测电压也低于0.1V左右，应此，电源利用范围很宽 类型5，这是利用J-FET的电路，改变R gs可使输出电流达到漏极饱和电流I DSS，由于噪声也很小，因此，在噪声成为问题时使用这种电路也有一定价值，在该电路中不接R GS，则电流值变成I DSS，这样，J-FET 接成二极管形式就变成了“恒流二极管” 以上电路都是电流吸收型电路，但除了类型2以外，若改变Vref极性与使用的半导体元件，则可以变成电流吐出型电路。
三相异步电动机的控制电路图
三相异步电动机的控制电路 一、复习思路及要求 1. 题型：选择题、技能题、简答题。 2. 必须熟练分析各种控制电路的工作原理，只有熟悉了工作原理才能正确绘制控制电路；补画控制电路；识别电路图中的错误；对故障进行正确分析处理；设计一些简单的控制电路；并且对PLC中简单的程序设计也有帮助。 3. 该部分容是非常重要的，要熟悉电路形式及控制形式：自锁、联锁的作用及连接方式；点动、连续运转；具有过载保护的连续运转控制电路是基础。 4. 需要掌握的控制电路有：⑴点动单向运转控制电路；⑵连续单向运转控制电路；⑶点动与连续混合控制电路；⑷接触器联锁双向运转控制电路；⑸按钮联锁双向运转控制电路；⑹接触器按钮双重联锁双向运转控制电路；（7）降压起动控制电路。 二、控制电路的分析 1.单向点动转控制电路 2.单向连续运转控制电路 3.连续与点动混合控制电路（一） 4.连续与点动混合控制电路（二） 5.连续与点动混合控制电路（三）
该电路中使用了中间继电器。其电器符号是KA。作用是：当其他继电器的触点数量不够时，可借助中间继电器来扩展触头数和触点容量，起到信号中继作用。 注：通过以上控制电路明确自锁的作用及其连接方式．．．．．．．．．．．．．．．．．．．．．．．。 6.多地控制电路 该控制电路能实现电动机的两地控制。起动按钮并联，停止按钮串联。（图中如果SB1、SB2控制A地，则SB3、SB4控制B地。） 7.接触器联锁双向控制电路 该电路采用了接触器联锁优点是工作安全可靠。但电动机由正转变为反转时，必须先按下停止按钮，才能按反转按钮，否则由于接触器联锁作用，不能实现反转。 8.按钮联锁双向控制电路该线路的优点是操作方便，由正转变为反转时不必按下停止按钮，但容易产生电源两相短路故障。 9.接触器按钮双重联锁双向控制电路 该线路工作安全可靠、操作方便。 注：通过以上三个线路要明确联锁的作用及连接方式．．．．．．．．．．．．．．．．．．．．．．．。 10.定子绕组串电阻降压起动控制线路（一）
[整理]NE5532并联驱动的20W纯甲类功放.
NE5532并联驱动的20W纯甲类功放 这个电路由爱山乐水网友提供。好象是来源于日本发烧友 国外有很多制作精良的功率放大器，输出功率并不大，但其甜美优雅的音乐往往是很多大功率放大器所无法比拟的。 本文介绍的这款功放，虽然它的元件用得可算一般，其输出功率也只有20W，但其音乐表现力却极为出众，特别是对于古典音乐的重放尤其神韵。 【电路原理】 电路如图6-1所示，本机电路中使用两组独立的运算放大器（NE5532）分别构成两路完整的单端放大器，它们都工作在纯甲类方式下，各自独立构成性能优良的全波形放大器。放大后的信号在输出点再有机地混合，有效地降低了对音质危害极大的奇次谐波失真。激励级的双极二极管（VT1和VT2）作为电流控制器件，直接从运放的输出端吸取所需的基极电流，是一种较为理想的使用方式。VT3和VT4分别用作VT2、VT1的恒流源负载，保证了整机的稳定性，也使得本机可免去麻烦的调试手续。 激励级的VT1、VT2与输出级的两个大功率三极管构成交叉耦合方式。由于各二极管工作点之间的钳位作用，使得此电路的稳定性极好，在电源接通瞬间也不会出现冲击电流声。交叉耦合的另一个好处是激励级和输出级分别从正负电源端索取工作电流，这对提高放大器的共模抑制比十分有利。激励级的工作电流高达85mA，输出级的工作电流更是高达 1.7A 之巨（两管并联）。由于本机电流很大，制作时一定要给每一个三极管（包括激励级和恒流源负载三极管）都加上足够大的散热器，且电源变压器一定要有充足的余量（推荐为150W）。由于本机对电源的适应性很强，故电源电路只需简单的整流、滤波即可。有条件者可在供电
回路串入1～2H的电感以获得更佳的效果。
最简单的恒流源LED驱动电路
WMZD系列专门为LED照明做温度补偿的电阻，采用热敏电阻补偿法的LED恒流源，具有电路简洁，可靠性好,组合方便，经济实用，适用各种LED头灯，日光灯，路灯；车船灯,太阳能LED庭院灯；LED显示屏等对恒流的需求。是专门针对LED照明出现的由于温度引起的LED PN结电压VF下降，即-2mV/℃,称为PN结的负温效应。该特性在发光应用上是个致命的缺陷，直接影响到LED器件的发光效率、发光亮度、发光色度。比如，常温25℃时LED最佳工作电流20mA，当环境温度升高到85℃时，PN结电压VF下降,工作电流急剧增加到35mA～37mA,此时电流的增加并不会产生亮度的增加，称为亮度饱和。更为严重的是，温度的上升，引起光谱波长的偏移，造成色差。如长时工作在此高温区还将引起器件老化，发光亮度逐步衰减。同样，当环境温度下降至-40℃时，结电压VF上升，最佳工作电流将从20mA减小到8mA~10mA，发光亮度也随电流的减少而降低，达不到应用场所所需的照度。 为了避免上述特性带来的不足，一般在LED灯的相关产品上，通常采用如下措施：1.将LED装在散热板上，或风机风冷降温。2.LED采用恒流源的供电方式，不因LED随温度上升引起使回生电流增加，防止PN结恶性升温。或这两种方法并用。实践证明，这两种方法用于大功率LED灯（如广告背景灯、街灯）。确实是行之有效的措施。但当LED灯进入寻常百姓家就碰到如下问题了：散热板和风冷能否集成在一个普通灯头的空间内；采用集成电路或诸多元器件组成的恒流源电路，它的寿命不取于LED，而取决整个系统的某块“短板”；有没有吸引眼球的价格。用热敏电阻补偿法来解决LED恒流源问题，既经济又实用。 我公司采用具有正温度系数的热敏电阻(+2mV/℃)与负温度特性的LED(-2mV/℃)串联，互补成一个温度系数极小电阻型负载。一旦工作电压确定后，串联回路中的电流，将不会随温度变化而变化，通俗地讲，当LED随温度升高电流增加时，热敏电阻也随温度升高电阻变大，阻止了回路电流上升，当LED随温度下降电流减小时，热敏电阻也随温度下降电阻变小，阻止了回路电流的减少，如匹配得当，当环境温度在-40℃-85℃范围内变化时，LED的最佳工作电流不会明显变化，见图1电流曲线Ⅱ。 2:应用: 从图1可见，采用热敏电阻温度补偿方法与采用集成电路等元件组成的恒源相比，热敏电阻温度补偿法只用1个热敏电阻元件就可解决LED恒流源问题，其价格、体积、寿命等优势不言而喻。我们采用的这种正温度热敏电阻WMZD，专为LED应用而研制的，其常用规格见表1，下面介绍一下该热敏电阻的应用特性。 20mA LED恒流源WMZD-5A20的应用 我们可以用1只WMZD-5A20与5只LED（20mA）串联组成一个标准单元，它的LED恒流源电流20mA，工作电压U=3V+5×3.4V=20.0V。3V是WMZD-A20电阻压降，3.4V是LED的正向导通电压(或2.8V~4.2V),它的恒流特性见图1中的电流曲线II。
常用电动机控制电路原理图.
三相异步电机启动常见方法 1、定时自动循环控制电路 说明：（技师一） 1、题图中的三相异步电动机容量为1.5KW，要求电路能定时自动循环正反转控 制；正转维持时间为20秒钟，反转维持时间为40秒钟。 2、按原理图在配电板上配线，要求线路明快、工艺合理、接点牢靠。 3、简述电路工作原理。 注：时间继电器的延时时间不得小于15秒，时间调整应从长向短调。 定时自动循环控制电路电路工作原理：合上电源开关QF，按保持按钮SB2，中间继电器KA吸合，KA的自保触点与按钮SB2、KT1、KT2断电延时闭合的动断触点组成的串联电路并联，接通了起动控制电路。按起动按钮SB3，时间继电器KT1得电，其断电延时断开的动合触点KT1闭合，接触器KM1线圈得电，主触点闭合，电动机正转（正转维持时间为20秒计时开始）。同时KM1动合触点接通了时间继电器KT2，其串联在接触器KM2线圈回路中的断电延时断开的动合触点KT2闭合，由于KM1的互锁触点此时已断开，接触器KM2线圈不能通电。当正转维持时间结束后，断电延时断开的动合触点KT1断开,KM1释放，电动机正转停止。KM1的动断触点闭合，接触器KM2线圈得电，主触点闭合，电动机开始反转.同时KM1动合触点断开了时间继电器KT2线圈回路（反转维持时间为40秒计时开始）。这时KM2动合触点又接通了KT1线圈，断电延时断开的动合触点KT1闭合，为下次电动机正转作准备。因此时串联在接触器KM1线圈回路中的KM2互锁触点断开，接触器KM1线圈暂时不得电。与按钮SB2
串联的KT1、KT2断电延时闭合的动断触点是保证在电动机自动循环结束后，才能再次起动控制电路。热继电器FR常闭触点，是在电动机过负载或缺相过热时将控制电路自动断开，保护了电动机。 2、顺序控制电路（范例） 顺序控制电路（范例）工作原理：图A：KM2线圈电路由KM1线圈电路起动、停止控制环节之后接出。按下起动按钮SB2，KM1线圈得电吸合并自锁，此时才能控制KM2线圈电路。停止按钮SB3只能控制M2电动机的停转，停止按钮SB1为全停按钮。本电路只有满足M1电动机先起动的条件，才能起动M2电动机。 图B：控制电路由KM1线圈电路和KM2线圈电路单独构成。KM1的动合触点作为一控制条件，串接在KM2线圈电路中，只有KM1线圈得电吸合，其辅组助动合触点闭合，此时才能控制KM2线圈电路。停止按钮SB3只能控制M2电动机的停转，停止按钮SB1为全停按钮。本电路只有满足M1电动机先起动的条件，才能起动M2电动机。
动手制作 再造hood jlh 1969M小甲类功放 教程方法 制作图纸 科技小制作新满多
动手制作再造hood jlh 1969M小甲类功放教程方法制 作图纸科技小制作新满多 讲1969M之前，得讲一下JOHN LINSLEY HOOD 1969这个经典线路。。。 线路原形如下： John Linsley Hood 在1969年发表了这个电路，10W纯甲类功放，电路很简单，每声道由4只晶体管构成，虽然功率不大，但音色优美，吸引了不少DIY爱好者。。。 里不得不说一下老哥DIY过的1969。。。 小风扇起到一定的散热作用
A10的格局 搭焊在电路板上的零件 功放的输出电容，有7个并联在一起一个不太大的变压器 军工钽电容 输入插口 喇叭接线柱
John Linsley Hood 的1969 电路简洁，易于制作，音色也不错，因此衍生了许多个版本的1969。。。 1969M就是其中的一个。。 某高人根据1969设计的1969M（1969MOS）电路如下，因为末级改为场效应管，因此简称1969M，此版本可以工作在AB类，意味着不用那么大的工作电流，功率也比1969大。。。而原形的1969只能工作在纯甲类，效率低，只有10W 的输出，电流大，更需要体积不小的散热片。 为了做好1969M，于是把线路做了一次仿真，按照现有的条件，如电压，使用的管子进行测试，调整参数，使谐波失真达到最小。。 仿真软件是大名鼎鼎的Multisim！！！这是DIY烧友电脑上
必装软件，如果你没有，那就OUT了啊。。 Multim 10 启动画面 Multim 10 工作界面。。。看上去好像很专业。。不过玩几下基本上就能掌握。。。 新完成的1969M电源滤波用两只25V15000U的电容串联，没办法，单只的耐压不够啊。。。内部图 实际应用的电路图。。。 说明一下图中红色圈起来的部分
解析国标图集10D303《常用电机控制电路图——专业技术要求
解析国标图集10D303《常用电机控制电路图——专业技术 要求 【图集解析】 解析国标图集10D303《常用电机控制电路图》 ——专业技术要求 在JGJ 16-2008《民用建筑电气设计规范》中强制性条文第7.6.4条规定:“配电线路的过负荷保护，应在过负荷电流引起的导体温升对导体的绝缘、接头、端子或导体周围的物质造成损害前切断负荷电流。对于突然断电比过负荷造成的损失更大的线路，该线路的过负荷保护应作用于信号而不应切断电路。” 从第7.6.4条可以看出，针对10D303中的消防风机(消防排烟风机、加压送风机等)和消防水泵(消火栓用消防泵、自动喷洒用消防泵和消防稳压泵)，过负荷保护应作用于信号而不应作用于切断电路。 1 消防风机过负荷保护只报警不跳闸的实现 图8为两用单速风机(平时和消防均使用的风机，风机不可调速)电路图 (10D303第21、22页)XKDF-1。从图8控制原理中可以看出，风机手动控制和平时DDC自动控制，热继电器常闭触点BB参与控制，风机过负荷后，热继电器常闭触点BB断开，接触器QAC线圈失电，主回路接触器QAC主动合触点断开，切断了风机主电路。而在消防状态下，无论由消防联动(模块)控制KA1，还是由消防控制室手动旋转开关“SF” 应急控制，热继电器常闭触点BB不参与控制，控制回路躲过热继电器常闭触点BB，风机过负荷，不会使接触器QAC线圈失电，不切断风机主电路。但风机过负荷时，热继电器常开触点BB闭合，会使声光报警(黄色信号灯PGY点亮，蜂鸣器PB报警)。因此在消防状态下，实现了风机过负荷只作用于信号而不作用于切断电路。图中声响报警可以通过复位按钮“ SR ”解除。
常见电动机控制电路图
常见电动机控制电路图
电机启动常见方法 1、定时自动循环控制电路 说明：（技师一） 1、题图中的三相异步电动机容量为1.5KW，要求电路能定时自动循环正反转 控制；正转维持时间为20秒钟，反转维持时间为40秒钟。 2、按原理图在配电板上配线，要求线路明快、工艺合理、接点牢靠。 3、简述电路工作原理。 注：时间继电器的延时时间不得小于15秒，时间调整应从长向短调。 定时自动循环控制电路电路工作原理：合上电源开关QF，按保持按钮SB2，中间继电器KA吸合，KA的自保触点与按钮SB2、KT1、KT2断电延时闭合的动断触点组成的串联电路并联，接通了起动控制电路。按起动按钮SB3，时间继电器KT1得电，其断电延时断开的动合触点KT1闭合，接触器KM1线圈得电，主触点闭合，电动机正转（正转维持时间为20秒计时开始）。同时KM1动合触点接通了时间继电器KT2，其串联在接触器KM2线圈回路中的断电延时断开的动合触点KT2闭合，由于KM1的互锁触点此时已断开，接触器KM2线圈不能通电。当正转维持时间结束后，断电延时断开的动合触点KT1断开,KM1释放，电动机正转停止。KM1的动断触点闭合，接触器KM2线圈得电，主触点闭合，电动机开始反转.同时KM1动合触点断开了时间继电器KT2线圈回路（反转维持时间为40秒计时开始）。这时KM2动合触点又接通了KT1线圈，断电延时断开的动合触点KT1闭合，为下次电动机正转作准备。因此时串联在接触器KM1线圈回路中的KM2互锁触点断开，接触器KM1线圈暂时不得电。 2
与按钮SB2串联的KT1、KT2断电延时闭合的动断触点是保证在电动机自动循环结束后，才能再次起动控制电路。热继电器FR常闭触点，是在电动机过负载或缺相过热时将控制电路自动断开，保护了电动机。 2、顺序控制电路（范例） 顺序控制电路（范例）工作原理：图A：KM2线圈电路由KM1线圈电路起动、停止控制环节之后接出。按下起动按钮SB2，KM1线圈得电吸合并自锁，此时才能控制KM2线圈电路。停止按钮SB3只能控制M2电动机的停转，停止按钮SB1为全停按钮。本电路只有满足M1电动机先起动的条件，才能起动M2电动机。 图B：控制电路由KM1线圈电路和KM2线圈电路单独构成。KM1的动合触点作为一控制条件，串接在KM2线圈电路中，只有KM1线圈得电吸合，其辅组助动合触点闭合，此时才能控制KM2线圈电路。停止按钮SB3只能控制M2电动机的停转，停止按钮SB1为全停按钮。本电路只有满足M1电动机先起动的条件，才能起动M2电动机。 3
场效应管特性及单端甲类功放制作全过程
场效应管特性及单端甲类功放制作全过程 场效应管控制工作电流的原理与普通晶体管完全不一样，要比普通晶体管简单得多，场效应管只是单纯地利用外加的输入信号以改变半导体的电阻，实际上是改变工作电流流通的通道大小，而晶体管是利用加在发射结上的信号电压以改变流经发射结的结电流，还包括少数载流子渡越基区后进入集电区等极为复杂的作用过程。场效应管的独特而简单的作用原理赋予了场效应管许多优良的性能，它向使用者散发出诱人的光辉。 场效应管不仅兼有普通晶体管和电子管的优点，而且还具备两者所缺少的优点。场效应管具有双向对称性，即场效应管的源极和漏极是可以互换的（无阻尼），一般的晶体管是不容易做到这一点的，电子管是根本不可能达到这一点。所谓双向对称性，对普通晶体管来说，就是发射极和集电极互换，对电子管来说，就是将阴极和阳极互换。 一、场效应管的特性 场效应管与普通晶体管相比具有输入阻抗高、噪声系数小、热稳定性好、动态范围大等优点。它是一种压控器件，有与电子管相似的传输特性，因而在高保真音响设备和集成电路中得到了广泛的应用，其特点有以下一些。 高输入阻抗容易驱动，输入阻抗随频率的变化比较小。输入结电容小（反馈电容），输出端负载的变化对输入端影响小，驱动负载能力强，电源利用率高。 场效应管的噪声是非常低的，噪声系数可以做到1dB以下，现在大部分的场效应管的噪声系数为0.5dB左右，这是一般晶体管和电子管难以达到的。 场效应管具有更好的热稳定性和较大的动态范围。 场效应管的输出为输入的2次幂函数，失真度低于晶体管，比胆管略大一些。场效应管的失真多为偶次谐波失真，听感好，高中低频能量分配适当，声音有密度感，低频潜得较深，音场较稳，透明感适中，层次感、解析力和定位感均有较好表现，具有良好的声场空间描绘能力，对音乐细节有很好表现。 普通晶体管在工作时，由于输入端（发射结）加的是正向偏压，因此输入电阻是很低的，场效应管的输入端（栅极与源极之间）工作时可以施加负偏压即反向偏压，也可以加正向偏压，因此增加了电路设计的变通性和多样性。通常在加反向偏压时，它的输入电阻更高，高达100MΩ以上，场效应管的这一特性弥补了普通晶体管及电子管在某些方面应用的不足。 场效应管的防辐射能力比普通晶体管提高10倍左右。 转换速率快，高频特性好。 场效应管的电压与电流特性曲线与五极电子管输出特性曲线十分相似。 场效应管的品种较多，大体上可分为结型场效应管和绝缘栅场效应管两类，且都有N型沟道（电流通道）和P型沟道两种，每种又有增强型和耗尽型共四类。 绝缘栅场效应管又称金属（M）氧化物（O）半导体（S）场效应管，简称MOS管。按其内部结构又可分为一般MOS管和VMOS管两种，每种又有N型沟道和P型沟道两种、增强型和耗尽型四类。 VMOS场效应管，其全称为V型槽MOS场效应管，是在一般MOS场效应管的基础上发展起来的新型高效功率开关器件。它不仅继承了MOS场效应管输入阻抗高（大于100MΩ）、驱动电流小（0.1uA左右），还具有耐压高（最高1200V）、工作电流大（1.5～100A）、输出功率高（1～250W）、跨导线性好、开关速度快等优良特性。目前已在高速开关、电压放大（电压放大倍数可达数千倍）、射频功放、开关电源和逆变器等电路中得到了广泛应用。由于它兼有电子管和晶体管的优点，用它制作的高保真音频功放，音质温暖甜润而又不失力度，备受
几种简单的恒流源电路5
几种简单的恒流源电路 恒流电路有很多场合不仅需要场合输出阻抗为零的恒流源，也需要输入阻抗为无限大的恒流源，以下是几种单极 性恒流电路： 类型1： 特征：使用运放，高精度 输出电流：Iout=Vref/Rs
类型2： 特征：使用并联稳压器，简单且高精度 输出电流：Iout=Vref/Rs 检测电压：根据Vref不同（1.25V或2.5V） 类型3： 特征：使用晶体管，简单，低精度 输出电流：Iout=Vbe/Rs 检测电压：约0.6V
类型4： 特征：减少类型3的Vbe的温度变化，低、中等精度，低电压检测 输出电流：Iout=Vref/Rs 检测电压：约0.1V～0.6V 类型5：
特征：使用JE FT，超低噪声 输出电流：由JE FT决定 检测电压：与JE FT有关 其中类型1为基本电路，工作时，输入电压Vref与输出电流成比例的检测电压Vs(Vs=Rs×Iout)相等，如图5所 示， 图5 注：Is=IB+Iout=Iout(1+1/hFE)其中1/hFE为误差 若输出级使用晶体管则电流检测时会产生基极电流分量这一误差，当这种情况不允许时，可采用图6所示那样采 用FE T管
图6 Is=Iout-IG 类型2，这是使用运放与Vref（2.5V）一体化的并联稳压器电路，由于这种电路的Vref高达2.5V，所以电源利 用范围较窄 类型3，这是用晶体管代替运放的电路，由于使用晶体管的Vbe（约0.6V）替代Vref的电路，因此，Vbe的温 度变化毫无改变地呈现在输出中，从而的不到期望的精度 类型4，这是利用对管补偿Vbe随温度变化的电路，由于检测电压也低于0.1V左右，应此，电源利用范围很宽类型5，这是利用J-FE T的电路，改变Rgs 可使输出电流达到漏极饱和电流IDSS，由于噪声也很小，因此，在噪声成为问题时使用这种电路也有一定价值，在该电路中不接RGS，则电流值变成IDSS，这样，J-FE T接成二极管形 式就变成了“恒流二极管” 以上电路都是电流吸收型电路，但除了类型2以外，若改变Vref极性与使用的半导体元件，则可以变成电流吐 出型电路。 1.由7805组成的恒流电路，电路图如下图1所示： 电流I＝Ig＋VOUT/R，Ig的电流相对于Io是不能忽略的，且随Vout，Vi n及环境温度的变化而变化，所以
