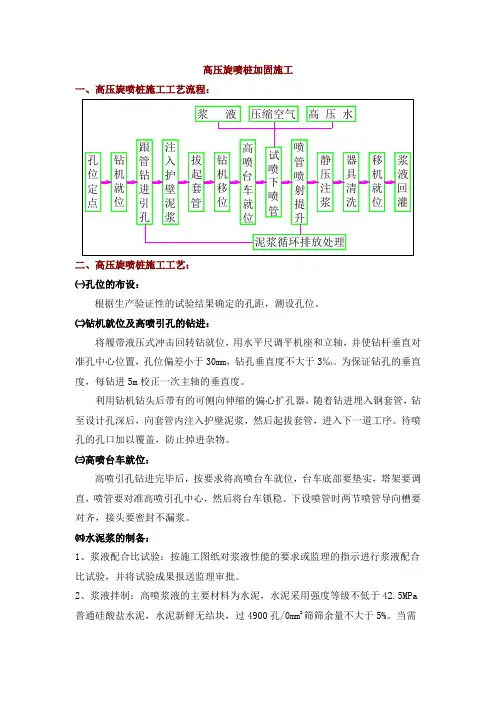

高压旋喷桩加固施工一、高压旋喷桩施工工艺流程：二、高压旋喷桩施工工艺：㈠孔位的布设：根据生产验证性的试验结果确定的孔距，测设孔位。
㈡钻机就位及高喷引孔的钻进：将履带液压式冲击回转钻就位，用水平尺调平机座和立轴，并使钻杆垂直对准孔中心位置，孔位偏差小于30mm，钻孔垂直度不大于3‰。
为保证钻孔的垂直度，每钻进5m校正一次主轴的垂直度。
利用钻机钻头后带有的可侧向伸缩的偏心扩孔器，随着钻进埋入钢套管，钻至设计孔深后，向套管内注入护壁泥浆，然后起拔套管，进入下一道工序。
待喷孔的孔口加以覆盖，防止掉进杂物。
㈢高喷台车就位：高喷引孔钻进完毕后，按要求将高喷台车就位，台车底部要垫实，塔架要调直，喷管要对准高喷引孔中心，然后将台车锁稳。
下设喷管时两节喷管导向槽要对齐，接头要密封不漏浆。
㈣水泥浆的制备：1、浆液配合比试验：按施工图纸对浆液性能的要求或监理的指示进行浆液配合比试验，并将试验成果报送监理审批。
2、浆液拌制：高喷浆液的主要材料为水泥，水泥采用强度等级不低于42.5MPa 普通硅酸盐水泥，水泥新鲜无结块，过4900孔/0mm2筛筛余量不大于5%。
当需要提高墙体强度时，采用P.O42.5水泥。
原材料在使用前作质量鉴定，不合格严禁使用，制备浆液所用的水必须符合混凝土拌合用水标准。
3、为减缓水泥浆液的沉淀速度及保持良好的可喷性时，在硅酸盐水泥内加入3%水泥重量的膨润土和3%膨润土重量的碳酸钠，膨润土细度为200目。
当水泥浆液中需加入其它外加剂时，其质量须经检测合格，掺量由室内试验和现场试验确定，并报监理批准。
4、采用1m3高速制浆机搅拌水泥浆时，每槽浆液搅拌时间不少于30秒。
制备好的浆液当气温在10°以下时，不超过5小时；当气温在10°以上时，不超过3小时，当浆液存放时间超过有效时间时，应按监理的指示，降低标号使用或作废浆处理。
5、施工过程中使用比重计随时检查浆液比重，本工程使用三重管进行喷射，进浆比重1.05～1.08g/0mm3之间。

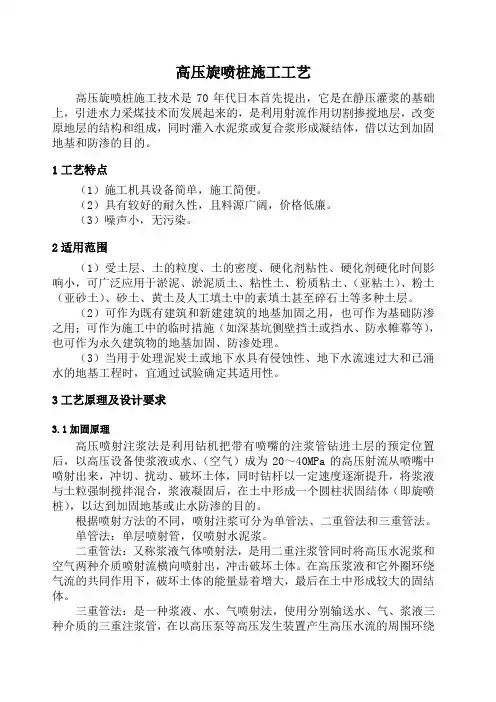

高压旋喷桩施工工艺
高压旋喷桩施工工艺高压旋喷桩施工技术是70年代日本首先提出，它是在静压灌浆的基础上，引进水力采煤技术而发展起来的，是利用射流作用切割掺搅地层，改变原地层的结构和组成，同时灌入水泥浆或复合浆形成凝结体，借以达到加固地基和防渗的目的。
1工艺特点（1）施工机具设备简单，施工简便。
（2）具有较好的耐久性，且料源广阔，价格低廉。
（3）噪声小，无污染。
2适用范围（1）受土层、土的粒度、土的密度、硬化剂粘性、硬化剂硬化时间影响小，可广泛应用于淤泥、淤泥质土、粘性土、粉质粘土、（亚粘土）、粉土（亚砂土）、砂土、黄土及人工填土中的素填土甚至碎石土等多种土层。
（2）可作为既有建筑和新建建筑的地基加固之用，也可作为基础防渗之用；可作为施工中的临时措施（如深基坑侧壁挡土或挡水、防水帷幕等），也可作为永久建筑物的地基加固、防渗处理。
（3）当用于处理泥炭土或地下水具有侵蚀性、地下水流速过大和已涌水的地基工程时，宜通过试验确定其适用性。
3工艺原理及设计要求3.1加固原理高压喷射注浆法是利用钻机把带有喷嘴的注浆管钻进土层的预定位置后，以高压设备使浆液或水、（空气）成为20～40MPa的高压射流从喷嘴中喷射出来，冲切、扰动、破坏土体，同时钻杆以一定速度逐渐提升，将浆液与土粒强制搅拌混合，浆液凝固后，在土中形成一个圆柱状固结体（即旋喷桩），以达到加固地基或止水防渗的目的。
根据喷射方法的不同，喷射注浆可分为单管法、二重管法和三重管法。
单管法：单层喷射管，仅喷射水泥浆。
二重管法：又称浆液气体喷射法，是用二重注浆管同时将高压水泥浆和空气两种介质喷射流横向喷射出，冲击破坏土体。
在高压浆液和它外圈环绕气流的共同作用下，破坏土体的能量显着增大，最后在土中形成较大的固结体。
三重管法：是一种浆液、水、气喷射法，使用分别输送水、气、浆液三种介质的三重注浆管，在以高压泵等高压发生装置产生高压水流的周围环绕一股圆筒状气流，进行高压水流喷射流和气流同轴喷射冲切土体，形成较大的空隙，再由泥浆泵将水泥浆以较低压力注入到被切割、破碎的地基中，喷嘴作旋转和提升运动，使水泥浆与土混合，在土中凝固，形成较大的固结体，其加固体直径可达2m 。
高压水泥旋喷桩施工精选全文完整版
可编辑修改精选全文完整版4.4高压水泥旋喷桩施工采用高压水泥旋喷，应先送高压水、再送水泥浆和压缩空气；喷射时先应达到预定的喷射压力、喷浆量后，再逐渐提升注浆管，注浆管分段提升的搭接长度不得小于100mm；当达到设计桩顶高度或地面出现溢浆现象时，应立即停止当前桩的旋喷工作，并将旋喷管拔出并清洗管路。
三重管法是将水泥浆与压缩空气同时喷射，除可延长喷射距离、增大切削能力外，也可促进废土的排除，减轻加固体单位体积的重量。
旋喷桩施工工艺流程见图下页。
旋喷桩施工工艺流程图4.4.1 施工准备⑴场地平整正式进场施工前，进行地下管线调查后，清除施工场地地面以下2米以内的障碍物，不能清除的做好保护措施，然后整平、夯实；同时合理布置施工机械、输送管路和电力线路位置，确保施工场地的“三通一平”。
⑵桩位放样施工前用全站仪测定旋喷桩施工的控制点，埋石标记，经过复测验线合格后，用钢尺和测线实地布设桩位，并用竹签钉紧，一桩一签，保证桩孔中心移位偏差小于50mm。
⑶修建排污和灰浆拌制系统旋喷桩施工过程中将会产生10～20%的返浆量，将废浆液引入沉淀池中，沉淀后的清水根据场地条件可进行无公害排放。
沉淀的泥土则在开挖基坑时一并运走。
沉淀和排污统一纳入全场污水处理系统。
灰浆拌制系统主要设置在水泥附近，便于作业，主要由灰浆拌制设备、灰浆储存设备、灰浆输送设备组成。
4.4.2钻机就位钻机就位后，对桩机进行调平、对中，调整桩机的垂直度，保证钻杆应与桩位一致，偏差应在10mm以内，钻孔垂直度误差小于0.3%；钻孔前应调试空压机、泥浆泵，使设备运转正常；校验钻杆长度，并用红油漆在钻塔旁标注深度线，保证孔底标高满足设计深度。
4.4.3引孔钻进钻机施工前，应首先在地面进行试喷，在钻孔机械试运转正常后,开始引孔钻进。
钻孔过程中要详细记录好钻杆节数，保证钻孔深度的准确。
4.4.4拔出岩芯管、插入注浆管引孔至设计深度后，拔出岩芯管，并换上喷射注浆管插入预定深度。

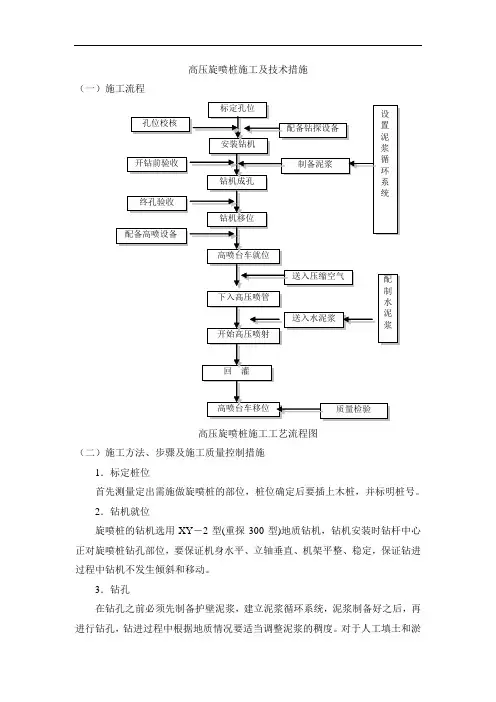

高压旋喷桩施工及技术措施
高压旋喷桩施工及技术措施（一）施工流程高压旋喷桩施工工艺流程图（二）施工方法、步骤及施工质量控制措施1．标定桩位首先测量定出需施做旋喷桩的部位，桩位确定后要插上木桩，并标明桩号。
2．钻机就位旋喷桩的钻机选用XY－2型(重探300型)地质钻机，钻机安装时钻杆中心正对旋喷桩钻孔部位，要保证机身水平、立轴垂直、机架平整、稳定，保证钻进过程中钻机不发生倾斜和移动。
3．钻孔在钻孔之前必须先制备护壁泥浆，建立泥浆循环系统，泥浆制备好之后，再进行钻孔，钻进过程中根据地质情况要适当调整泥浆的稠度。
对于人工填土和淤泥层要重点防护，适当的增大泥浆的比重，钻进速度要先慢后快，保证成孔中心位移小于50毫米，钻孔垂直度小于1.5H／100（H为钻孔深度，即孔斜率小于1.5％）。
在钻进过程中要及时做好钻进记录，记录内容包括孔位、孔口高程、开钻时间、钻进速度、累计钻进深度，加钻杆时间及长度、地质情况的描述等参数以备喷射时查验参考。
特别是地质情况一定要描述得较为详细，以便喷射过程中根据地层的土性及软硬程度随时调整喷射参数，以保证桩体的均匀性4．高喷台车的选型及就位根据工程地质条件，本工程拟准备采用单管喷射工艺，所用设备为GS500－4型高喷台车。
钻孔至设计高程后，高喷台车立即就位，高喷台车就位要准确、安装要水平，并将喷射管下至始喷高程。
下管之前在地面上要进行试喷，为避免喷嘴在下管过程中堵塞，下管时可用胶布先将浆嘴和气嘴缠住。
5．旋转喷射先拌制水泥浆液，水泥用42.5MPa以上普通硅酸盐水泥，水泥要过筛，其细度控制在标准筛(4900孔／m2)的筛余量不大于15％。
根据规范，施工参数应符合表1-5-9规定，部分参数的具体取值应根据试桩确定。
下好喷射管送入符合上述要求的气和浆，且待注入浆液冒出孔口后，即开始旋转提升，自下而上边喷射边提升，喷射过程中要随时检查和记录各个参数，发现问题及时解决。
直至达到设计高程后停送气和浆，停止喷射，提出喷射管。
高压水泥旋喷桩施工方法(六篇)
高压水泥旋喷桩施工方法（六篇）本文章给大家提供了六篇高压水泥旋喷桩施工方法进行参考，大家可根据自身项目情况选取。
第一篇高压水泥旋喷桩施工方法如下：（1）场地平整先进行场地平整，清除桩位处地上、地下得一切障碍物，场地低洼处用粘性土料回填夯实，并做好排浆沟。
（2）测量定位首先采用全站仪根据高压旋喷桩的里程桩号放出试验区域得控制桩，然后使用钢卷尺与麻线根据桩距传递放出旋喷桩得桩位位置，用小竹签做好标记，并撒白灰标识，确保桩机准确就位。
（3）机具就位人力缓慢移动至指定桩位，由专人指挥，用水平尺与定位测锤校准桩机，使桩机水平，导向架与钻杆应与地面垂直，倾斜率小于 1.5%。
对不符与垂直度要求得钻杆进行调整，直到钻杆得垂直度达到要求。
将钻头对准孔位中心，同时整平钻机，放置平稳、水平，钻杆得垂直度偏差不大于1%~1.5%。
为了保证桩位准确，必须使用定位卡，桩位对中误差不大于5cm。
就位后，首先进行低压（0.5MPa）射水试验，用以检查喷嘴就是否畅通，压力就是否正常。
（4）钻孔、插管采单管旋喷法施工。
该方法插管与钻孔两道工序合二为一，即钻孔完成时插管作业同时完成。
当第一阶段贯入土中时，借助喷射管本身得喷射或振动贯入。
其过程为：启动钻机，同时开启高压泥浆泵低压输送水泥浆液，使钻杆沿导向架振动、射流成孔下沉；直到桩底设计标高，观察工作电流不应大于额定值。
在插管过程中，为防止泥砂堵塞喷嘴，可用较小压力（0.5~1.0MPa）边下管边射水，至设计标高后停止钻进。
（5）浆液配置桩机移位时，即开始按设计确定得配合比拌制水泥浆。
高压旋喷桩得浆液，采用普通硅酸盐水泥，水泥浆液配制严格按设计要求控制为水灰比1∶1。
搅拌灰浆时，首先将水加入桶中，再将水泥倒入，开动搅拌机搅拌10~20分钟，浆液在灰浆拌与机中要不断搅拌，直到喷浆前.喷浆时，拧开搅拌桶底部阀门，放入第一道筛网（孔径为0.8mm）过滤后流入浆液池，然后通过泥浆泵抽进第二道过滤网（孔径为0.8mm），第二次过滤后流入浆液桶中。
高压旋喷桩介绍及施工流程
高压旋喷桩介绍及施工流程1.高压旋喷桩介绍高压旋喷桩施工技术是在静压灌浆的基础上，引进水力采煤技术而发展起来的，是利用射流作用切割掺搅地层，改变原地层的结构和组成，同时灌入水泥浆或复合浆形成凝结体，借以达到加固地基和防渗水的目的。
1.1.加固原理利用钻机或驱动密封良好的喷射管，采用钻进或振动方式成孔，将加固剂（常为水泥浆或其他硬化剂）以1.5MPa以上的压力，通过射管进入喷射头上的横向喷嘴.向十中喷射高压细密的喷射流，与此同时钻杆一边旋转一边向上提升，喷射的水泥浆一边切削四周土体，一边与之搅拌混合，形成圆柱状的水泥和土混合的“旋喷桩”，这种加固方法称为高压旋喷桩加固法，又称“旋喷法”。
旋喷桩直径大小与喷射压力、喷嘴直径成正比，与提升速度、土的抗剪强度、浆液稠度成反比；加固后强度与单位加固体中水泥浆含量、浆液稠度、强度、搅拌的均匀性、喷射压力等有关。
1.2.分类喷射注浆虽然在喷嘴处具有很大的喷射压力，但四周均为土体，故衰减较快，切削范围较小。
为了扩大桩径，由单管喷射发展为二重管喷射法、三重管喷射法。
三种喷射方法分别采用压力为15~20MPa的浆液、15~20MPa浆液和空气20~40MPa空气和水以及0.3~0.5MPa液的喷射注方式。
后两者可在浆液周围形成气体保护膜，以减少喷射压力的衰减，使之尽可能接近在空气中喷射时的压力衰减率，从而扩大喷射直径；形成的桩径分别达到30~60cm，60~150cm，80~200cm；搅拌旋转速度分别为16 ~20，5~16，5~16r/min；提升速度分别为15~25，7~20，5~20cm/min。
1/4(1)单管法用一根单管喷射高压水泥浆作为喷射流，破碎土的射程较短，成桩直，单管法一般用于软土地基加固以增加软土地基承载力。
径在0.3~0.8m(2)二重管法二重管法，又称浆液、气体喷射法，用同轴双通道二重注浆管复合喷射高压水泥浆和压缩空气横向喷射，在水泥浆液射流外面包裹一层高压空气同时喷射，来破坏土层结构，同时完成置换、填充；成桩直径1.0m左右。
高压旋喷桩施工工艺
⾼压旋喷桩施⼯⼯艺⼀、引⾔⾼压旋喷桩施⼯技术，作为现代建筑⼯程中常⽤的⼀种基础处理⽅法，具有施⼯速度快、基础承载能⼒强、适⽤范围⼴等特点。
此项技术通过⾼压旋喷的⽅式，将⽔泥浆与地基⼟混合，形成⾼强度的桩体，从⽽达到提⾼地基承载⼒的⽬的。
⼆、施⼯前准备1.地质勘察：在施⼯前，必须对施⼯现场进⾏详细的地质勘察，了解地基的⼟层分布、厚度、地下⽔位等基础信息，为后续的施⼯参数确定提供依据。
2.材料准备：准备旋喷桩施⼯所需的⽔泥、砂、⽯等材料，确保材料质量符合设计要求。
3.设备检查：检查旋喷桩机、注浆泵、发电机组等设备是否完好，确保施⼯过程中设备能够正常运⾏。
三、施⼯⼯艺流程⾼压旋喷桩施⼯⼯艺主要包括以下⼏个步骤：1.定位与钻孔：根据设计图纸，确定桩位，并使⽤钻孔机进⾏钻孔。
钻孔过程中，要注意控制钻孔的深度和垂直度，确保桩身的垂直度和稳定性。
2.旋喷注浆：将旋喷管插⼊钻孔中，通过⾼压注浆泵将⽔泥浆⾼压旋喷⼊⼟中。
旋喷过程中，要控制注浆压⼒、注浆速度和提升速度，确保注浆均匀、密实。
3.提升与复喷：在旋喷注浆完成后，将旋喷管缓慢提升，并进⾏复喷，确保桩身与周围⼟体的紧密结合。
4.养护与检测：完成旋喷桩施⼯后，需进⾏⼀定的养护期，确保桩身强度达到设计要求。
同时，要对桩身进⾏质量检测，包括桩身强度、垂直度、完整性等指标，确保施⼯质量。
四、施⼯质量控制1.参数控制：在旋喷桩施⼯过程中，要严格控制注浆压⼒、注浆速度、提升速度等参数，确保注浆均匀、密实。
2.材料质量控制：对使⽤的⽔泥、砂、⽯等材料进⾏严格的质量检测，确保材料质量符合设计要求。
3.施⼯过程监控：对施⼯过程进⾏全程监控，及时发现并解决施⼯过程中出现的问题，确保施⼯质量。
五、施⼯安全与管理1.安全教育培训：对施⼯⼈员进⾏安全教育培训，提⾼施⼯⼈员的安全意识和安全操作技能。
2.施⼯现场管理：对施⼯现场进⾏规范管理，确保施⼯现场整洁、有序，防⽌安全事故的发⽣。
3.应急预案制定：制定完善的应急预案，对可能发⽣的安全事故进⾏预防和应对，确保施⼯过程中的安全。
高压旋喷桩施工流程简谈
高压旋喷桩施工流程简谈摘要：高压旋喷桩施工时，首先利用旋喷钻机预成孔至设计深度，下喷射管的同时拌制水泥浆液，喷射管下到设计深度后，输送符合设计要求的浆液，然后边旋转提升边喷水泥浆直到设计桩顶，回灌终孔。
关键词：高压旋喷造孔浆液喷浆高压旋喷桩施工工艺流程包括：旋喷钻机就位、制备浆液、钻机成孔、成孔至设计标高、接通空压机、送入浆液和压缩空气、喷射注浆并提升、拔管和冲洗、补浆等。
高压旋喷桩施工工艺流程详见图1所示，二重管法注浆示意流程如图2所示。
图1 高压旋喷桩工艺流程图图2 高压旋喷桩二重管法注浆示1 高压旋喷桩施工质量控制要点及控制方法为了确保工程优质、高效地完成，施工时对各工序，尤其关键工序应严格控制，高压旋喷桩施工重点控制的环节及措施如表1所示：表1 高压旋喷桩重点控制环节及控制措施2 测量放线⑴控制网建立和保护对甲方提供的基桩轴线控制点、高程基准点等关键部位应设围栏等措施重点保护，并列详细文字资料备案。
根据甲方书面提供的原始基准点、基准线和参考标高，建立测量控制网，其控制点数量根据需要布置且不能少于3个，控制点要求坚固稳定，设置在不受打桩影响的地方，且应采取严密的防护措施，防止毁坏，如图3.1-7所示。
为方便施工，在施工区内部加密布置临时控制点。
所有临时控制点也应严格保护，防止机械或人员扰动，并且应不定期进行复检，发现异常或偏差超出规范要求之后要立即进行纠正。
测量控制网开工前建立完成，且建立后需经监理工程师校准无误后方可投入使用。
⑵桩位测放①桩位测放及标高测量所用仪器为全站仪（NTS-382RML）、水准仪（DS3）和塔尺，所用仪器在使用前均经过有关部门鉴定合格，并在鉴定有效期内。
②根据甲方提供规划导线控制桩点采用全站仪测放。
桩位测放前，应根据施工图和厂区坐标系计算出各控制点和桩位坐标，经复核无误后，填写《施工桩位坐标一览表》，以备测放桩位时使用。
③振冲碎石桩桩位可根据施工进展分批测放。
桩位采用木桩做标识，木桩长50cm，入土深度不少于10cm。
