第十章结构施工图
工程制图第九章建筑施工图及第十章结构施工图习题答案

1.工业建筑;农业建筑;民用建筑2.设计总说明;建筑施工图;结构施工图;设备施工图。
3.建筑设计总说明;总平面图;建筑平面图;建筑立面图;建筑剖面图;建筑详图。
4.细单点长画线;实线圆圈,直径为8~10mm;阿拉伯数字,从左至右;大写拉丁字母,从下至上。
5.我国把青岛附近某处黄海的平均海平面定为绝对标高的零点,其他各地标高都以它作为基准;建筑施工图除总平面图外,一般都采用相对标高,即把底层室内主要地坪标高定为相对标高的零点,并说明相对标高和绝对标高的关系。
6.画出下面要求的索引和详图符号:(1)(2)7.米(m);在房屋图形的右上角用小点或数字。
8.水平剖面图;门窗洞口处(一般在窗台上方);每一层;只画一个共同的平面图(称为标准层平面图);局部平面图。
9.粗实线;中粗;中粗实;细实。
10.外包;建筑物的总长和总宽;轴线之间的距离;房间的“开间”和“进深”;细部尺寸。
11.建筑立面图,简称立面图;正立面图;①-⑨立面图;Ⓐ-Ⓑ立面图。
12.粗实;加粗实(1.4b);中粗实线;细实。
13.楼梯平面图;楼梯剖面图。
1.各承重构件;结构设计总说明;结构平面布置图;构件详图。
2.WB;TB;QL;LL;KL;J;YP。
3.受力筋;架立筋;箍筋;分布筋;构造筋。
4.;;;;。
5.;。
6.(1)3根直径为16mm的一级钢筋;(2)直径为6mm的一级钢筋连续排列,相邻钢筋中心距不大于200mm。
7.中或细实线;不画;粗实线;黑圆点。
8.室内地面以下基础部分;基础平面图;基础详图。
9.楼板面(只有结构层,尚未做楼面面层);梁;板;柱;墙。
10.柱编号;各段柱的起止标高;柱截面尺寸b×h及与轴线关系的几何参数代号b1、b2和h1、h2的具体数值;柱纵筋;箍筋类型号及箍筋肢数;柱箍筋(包括钢筋级别、直径与间距)。
11.梁编号;梁截面尺寸;梁箍筋;梁上部贯通筋或架立筋根数;梁侧面纵向构造钢筋或受扭钢筋;梁顶面标高高差;梁支座上部纵筋;梁下部纵筋;附加箍筋;附加吊筋;原位标注。
10建筑结构施工图

圈 梁
《建筑工程制图》合格课程
过梁
《建筑工程制图》合格课程
现浇板
《建筑工程制图》合格课程
钢筋
《建筑工程制图》合格课程
预制板
《建筑工程制图》合格课程
构造柱
《建筑工程制图》合格课程
《建筑工程制图》合格课程
树立质量 法制观 念、提 高全员 质量意 识。20.10.24 20.10.24Saturday, October 24, 2020
抗震设计、场地土质、基础与地基的联接、 承重构件的选择、施工注意事项
2.结构布置图:
按构造分为基础平面布置图、楼层平面布置 图、屋面结构布置图—构件数量、位置型号、 联接
3.结构构件详图:
单个构件的构造、形状、材料、尺寸、施工 工艺要求
常用构件代号
《建筑工程制图》合格课程
《建筑工程制图》合格课程
续
剖切到的钢筋混凝土涂黑
其余可见部分的投影画成 细实线
基础下面不可见的小洞画 成细虚线
不可见过梁画成粗虚线
尺寸标注:开间、进深与 总长、总宽
标注剖切符号,构造与尺 寸不同的基础都要加画断 面图
条形基础详图
独立基础
《建筑工程制图》合格课程
二.楼层结构布置图
假想从每层楼板上方水平剖切房屋并向下投 射,用来表示每层楼的承重构件如楼板、梁、 柱、墙的平面布置的全剖面图
严格把控 质量关 ,让生 产更加 有保障 。2020 年10 月上午1 时55 分20.10 .2401:55October 2 4, 202 0
作业标准 记得牢 ,驾轻 就熟除 烦恼。 2020年 10月2 4日星 期六1 时55分5 5秒01 :55:55 24 Oc tober 2020
第十章 房屋建筑工程图

• 二、楼梯详图
楼梯是垂直交通工具,最常用的是钢筋混凝土楼梯。 楼梯由楼梯段、休息平台(包括平台板和梁)和栏杆(或栏板)等组成。 楼梯按形式分有:单跑楼梯、双跑楼梯、三跑楼梯、转折楼梯、弧形楼梯、 螺旋楼梯等。 楼梯按传力途径分有:板式楼梯和梁板式楼梯
板式楼梯和梁板式楼梯如下图所示。
• 单跑楼梯:连接上下层的楼梯梯段中 双跑楼梯:应用最广泛一种形式。在
9
挡雨板
YB 27
檩条
LT 45
10 吊车安全道板 DB 28
屋架
WJ 46
名称
承台 设备基础
桩 挡土墙 地沟 柱间支撑 垂直支撑 水平支撑
梯 雨篷
代号
CT SJ ZH DQ DG ZC CC SC T YP
13.2钢筋混凝土构件详图
• 2.1钢筋混凝土结构的基本知识
• 钢筋混凝土结构简介
• (1)混凝土是由水泥、石子、砂子和水按一定比例拌合而成,经 振捣密实,凝固后坚硬如石。特点是受压能力好,受拉能力差,容 易因受拉而断裂导致破坏,为了解决这个问题,充分利用混凝土的 受压能力,常在混凝土构件的受拉区内按计算配入一定数量的钢筋 ,使混凝土和钢筋结合成一个整体,共同发挥作用,这种配有钢筋 的混凝土称为钢筋混凝土。
网格法:在水平方向等分梯段的踏面数和 竖直方向等分梯段的踏步数后,形成网格 状,沿网格图线画出踏步形状。
辅助线法:把梯段的第一个踢面作出, 并用细实线与最后一个踢面(即平台板 边线或楼面板边线)相连,然后用踏面 数等分所作的辅助线,过辅助线上的等 分点向下作垂线和向右(左)作水平线, 得到踢面和踏面的投影,形成踏步。
开启方式、主要尺寸及节点索引 标志。 2.门窗的开启方式由开启线决定, 开启线有实线和虚线之分。 3.门窗节点剖面图表示门窗某节点 中各部件的用料和断面形状,还 表示各部件的尺寸及其相互间的 位置关系。
土木建筑制图

3
第十七页,共91页。
5.常用(chánɡ yònɡ)建筑材料图例(摘自GB/T 50001-2001)
第十八页,共91页。
5.常用(chánɡ yònɡ)建筑材料图例(摘自GB/T 50001-2001 )
第十九页,共91页。
5.常用(chánɡ yònɡ)建筑材料图例 (摘自GB/T 50001--2001 )
引出线等 1.4倍的特粗实线——地面线 3、画法规定(如门窗应按标准规定的图例画出 ) 4、立面图中的尺寸标注
只需标注各主要部位第四十九的页,共9标1页。 高——如室外地坪
三、立面图的主要(zhǔyào)内 容
② 共同(gòngtóng)引出线
第二十四页,共91页。
③ 多层改造(gǎizào)指引线
(文字说明) (文字说明)
第二十五页,共91页。
(2) 对称(duìchèn)符号
第二十六页,共91页。
(3) 连接(liánjiē)符号
连接编号
第二十七页,共91页。
§10.2 施工(shī gōng)总说明和 建筑总平面图
上图表示测量坐标 下图表示建筑坐标
边坡较长时,可在 一端或两端局部表示
第三十页,共91页。
二、总平面图常用(chánɡ yònɡ) 图例
“R9”表示道路转弯半径为9m, ,“47.50” 为路面中心标高,“6”表示6 %,为纵向坡 度(pōdù),“72.00”表示变坡点间距离 1. 上图表示公路桥
窗;
单层中悬窗
上推窗
固定窗
百叶窗
高窗
第四十一页,共91页。
六、建筑(jiànzhù)平面图中部分 常用图例
上 下 上 下 上
楼梯(lóutī)
第10章_结构施工图.pptx

WJ 46
名称 承台 设备基础 桩 挡土墙 地沟 柱间支撑 垂直支撑 水平支撑 梯 雨篷
代号 CT SJ ZH DQ DG ZC CC SC T YP
序号 11 12 13 14 15 16 17 18
名称 墙板 天沟板 梁 屋面梁 吊车梁 单轨吊车梁 轨道连接 车挡
代号 序号 QB 29 TGB 30 L 31 WL 32 DL 33 DDL 34 DGL 35 CD 36
图1 构件中钢筋的名称
(5) 保护层 钢筋外缘到构件表面的距离称为钢筋的保护
层。其作用是保护钢筋免受锈蚀,提高钢筋与混 凝土的粘结力。
(6) 钢筋的直径、根数及相邻钢筋中心距在图样
上一般采用引出线方式标注,其标注形式有下面 两种:
① 标注钢筋的根数和直径 ② 标注钢筋的直径和相邻钢筋中心距
(7) 钢筋混凝土构件图示方法 为了清楚地表明构件内部的钢筋,可假设混
第10章 结构施工图
第一节 概 述 第二节 基础图
教学目标
1、了解结构施工图的概念和用途,基础有关的概念 。 2、熟悉常用构配件代号及图例; 3、熟悉结构施工图组成和内容 4、掌握基础平面图、基础详图的识读要点,能进行 基础图的识读。
第一节 概述
结构施工图是表达房屋承重构件(如基础、 梁、板、柱及其他构件)的布置、形状、大小、 材料做法及其相互关系和结构形式等的图样。
1、结构施工图的主要内容及用途
主要用来作为施工放线、构件定位、开挖基槽、支 模板、绑扎钢筋、设置预埋件、浇捣混凝土和安装梁、 板、柱等构件,编制预算,备料和编制施工组织计划等 的依据。
结构设计说明书;基础平面图和基础截面图;楼层 结构布置平面图;柱网及吊车梁布置平面图;屋顶结构 布置平面图;构件详图及节点详图等。
结构施工图

基础平面图和基础详图
基础平面图是表示基础平面布置情况的图样。它是表示房 屋基础平面的水平投影的图形。 假想用一个水平剖切平面沿建筑物的室内地面与基础之间 把整幢房屋剖开后,移去上部的建筑物和泥土并向下投影 所作出基础水平投影图。 在基础平面图中,一般只画出基础墙、柱断面及基础底面 的轮廓线,基础的细部投影可省略不画,基础的这些细部 做法,将具体反映在基础详图中。从图中可以看出,该房 屋基础为墙下毛石条形基础。轴线两侧的粗线是剖切到的 墙边线,细线是基础底边线,构造柱、受力柱涂成黑色表 示。
D0702:熟悉结构施工图的图示特点和表达方法
钢筋混凝土构件详图 大纲要求的第3个知识点融入第四个知识点里面讲解; 下面选择工程中具有代表性的梁、板、柱构件来说明钢筋 混凝土构件详图表达的内容; 钢筋混凝土构件详图的一般阅读顺序为:读图时先看图名, 再结合钢筋详图、钢筋表看立面图和断面图; 钢筋混凝土梁
二层柱为正方形,断面350×350。受力筋搭接区的箍筋间距需 要适当加密为6@100;其余箍筋则为Φ 6@200。
在柱(Z1)的立面图中还画出了与柱连接的二、三层楼面梁L3的 局部(外形)立面。因搁置楼板(YKB)的需要,把楼面梁的断面 做成十字形(俗称花篮梁),其断面形状和配筋如图。
基础平面图和基础详图

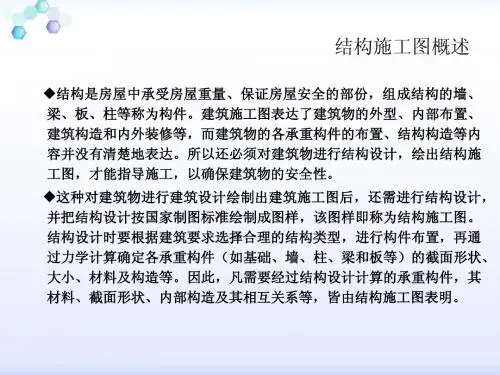

结构施工图概述
混凝土:是由水泥、石子、砂及水按一定比例配合搅拌均匀后,把它 浇入定形模板,经振实和养护凝固后就形成坚硬如石的混凝土。 混凝土的等级:按其抗压强度的不同,混凝土的强度等级分为C15、 C20、C25、C30、C35、C40、C45、C50、C55、C60、C65、C70、C75、 C80十四个等级,数值越大,表示混凝土的抗压强度越高。 钢筋混凝土构件:混凝土的抗压强度较高,抗拉强度较抗压强度低得 多,一般仅为抗压强度的1/10 ~ 1/20,容易因受拉而断裂。为了解 决混凝土构件的这一矛盾,常在混凝土构件的受拉区配置一定数量的 钢筋,钢筋不但具有良好的抗拉强度,而且与混凝土有良好粘结力, 二者形成一个整体后,由钢筋主要承担拉力,混凝土主要承担压力, 充分发挥了钢筋和混凝土这两种材料各自的优点,使混凝土构件承载 能力大大提高。这种由混凝土和钢筋两种材料形成整体的构件,就叫 钢筋混凝土构件。
结构施工图简介概要课件

完善图纸内容
核对图纸内容,确保图纸 完整、准确无误,符合设 计要求和规范标准。
03
结构施工图的审查与修改
审查内容
结构安全
检查结构施工图是否符合国家安全标准, 是否存在安全隐患。
规范符合性
核对结构施工图是否符合相关建筑规范和 标准,如混凝土结构、钢结构等规范。
图纸完整性
检查结构施工图是否完整,包括基础、梁 、板、柱等各个部分。
0 提高图纸深度 4根据施工需要,增加施工图的
详细程度,提高施工的可操作 性。
审查流程
详细审查
对初步审查通过的结构施 工图进行详细审查,包括 结构安全、图纸深度等。
初步审查
对结构施工图进行初步审 查,包括图纸完整性、规 范符合性等。
修改和完善
根据审查结果,对结构施 工图进行修改和完善。
最终审核
对修改后的结构施工图进 行最终审核,确保满足设 计和施工要求。
建筑物等。
绘制基础结构
确定基础形式
根据地质勘察资料和设计要求,确定基础 的形式和尺寸。
绘制基础平面图
在基础平面上绘制出基础的形式、尺寸和 配筋情况。
标注基础参数
在基础平面图上标注出基础的埋深、材料 、配筋等参数。
绘制主体结构
01
02
03
选择主体结构形式
根据建筑物的功能和设计 要求,选择合适的主体结 构形式。
完整性
结构施工图必须包含所有必要的信息和内 容,以满足施工需要。
规范性
结构施工图的绘制必须符合国家和地方的 规范和标准,以确保施工质量和安全。
清晰性
结构施工图的表达必须清晰、简洁,方便 施工人员理解和操作。
02
结构施工图的绘制流程
《土木工程制图》课件 土木工程制图(第十章)

第十章道路、桥梁及涵洞工程图
第 23 页
2.资料表部分
为了便于对照查阅,资料表与图样应上下竖直对正布 置,一般列有地质概况、坡度与距离、挖填高度、设计高 程、地面高程、里程桩号、直线及平曲线等。其中:
第十章道路、桥梁及涵洞工程图
第 14 页
3.尺寸单位
道路工程图中的尺寸单位规定为:路线的里程桩号以 “km”为单位,钢筋直径及钢结构尺寸以“mm”为单位,其 余以“cm”为单位。当不按以上规定时,应在图样中予以说 明。
通过识读图10-1可知,新设计的这段公路是从K3+300 处开始,由西南方向地势较低处,自西向东延伸至JD6,右 转58°25′10″,圆曲线半径为500 m,路线从竹坪村北通过, 在 K4 400 处 跨 白 沙 河 , 有 桥 梁 一 座 , 到 JD7 再 向 左 转 23°41′05″,圆曲线半径为600 m,路线沿山脚自西向东延伸 至K5+200止。
第十章道路、桥梁及涵洞工程图
第 15 页
(三)路线平面图的拼接
由于道路路线较长,不可能将整个路线平面图画在同一张图样内, 因此需要分段绘制在若干张图样上,使用时再将各张图样拼接起来。 每张图样右上角应画有角标,角标内应注明该张图样的序号和总张数, 并在最后一张图样的右下角绘制标题栏。
平面图中路线的分段宜在整数里程桩处断开,并垂直于路线画出 细单点长画线作为接图线。相邻图样拼接时,路线中心对齐,接图线 重合,并以正北方向为准,如图10-3所示。
(3)设计路线。设计路线简称设计线。在纵断面图中, 道路的设计线用粗实线表示,它是根据地形起伏和公路等级, 按相应的工程技术标准确定的。设计线上各点的标高通常是 指路基边缘的设计高程。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
结构图
结构布置图: 是房屋承重结构的整体布置图,主要表示结构构
(包括)
件的位置、数量、型号及相互关系。
构件详图: 表示单个构件形状、尺寸、材料、构造及工艺的图样 钢筋混凝土结构图
结构图 (分类)
砌体结构图
钢结构图 木结构图
二、结构图的一般规定
(1)结构图的图线、线型、线宽应符合下表的规定
(2)结构图应选用表中的常用比例
集中注写 :
梁代号 梁序号
KL2(2A)300×650 (-0.100)
梁顶相对于楼层标高值
梁跨数 有无悬挑
梁断面(宽×高)
(A为一端有悬挑) (B为两端有悬挑)
X-X/X (X) X
箍筋类型、直径
梁上部贯通筋情况
箍筋间距 加密区/非加密区
箍筋肢数
原位注写: 将梁上、下部受力筋逐跨注写在梁上、下位置,如受力筋多于一排 时,用斜线“/”将各排纵筋自上而下分开。
第十章 结构施工图
第一节 概述
1、导入 :建筑施工图表达了房屋的外部形状、内部分隔、建筑构造做法和内 外装修等内容,但是房屋中起承重和支撑作用的部分,即决定房屋的坚固性和 耐久性的房屋结构的内容,尚未说及。
承重骨架体系称为建筑结构 组成这种承重骨架体系的各个部件称为结构构建,如梁、板、柱、屋 架、支撑、基础等。
桩基础
筏型基础
箱形基础
一、基础平面图
1、基础平面图的形成
假想用一水平剖切平面沿房屋的地面与基础之间将房屋剖开,移去上 半部分,剩下的下半部分,再挖出基础周围的回填土,所作出的水平剖 面图,称为基础平面图。
2、基本内容和要求 它表示基础的平面布置情况。 在基础图中,被剖切到的基础墙轮廓要画成粗实线,基础底部的轮廓画
第五节 钢筋混凝土构件的平面整体表示法
平面整体表示法改革了传统表示法中逐个构件表达方式 建筑结构施工图平面表示法的表达形式是把结构构件的尺寸和配筋等,按照 施工顺序和平面整体表示法制图规则,整体的直接表达在各类构件的结构平面 布置图上,再与标准构造详图相配合,即构成一套新型完整的结构施工图。 该方法主要用于绘制现浇钢筋混凝土结构的梁、板、柱、剪力墙等构件的配 筋图。
预制板的排列可只在一个范围内画出板轮廓线,并在排列范围内从左下角 至右上角画出一条对角线,在对角线上注出板的类型、数量。
楼面梁、圈梁、过梁用代号标出
楼梯间因另有详图,所以可用折线标出楼梯间范围即可。
绘图步骤:
1、画纵横向轴线
2、画墙线、构件轮廓线
3、画板配筋或板布置并标注相关内容 4、标注尺寸及有关内容
(5)构造筋--包括架立筋、分布筋以及由于构造要求和施工安装需要而配置 的钢筋,统称为构造筋。
4、保护层
为了保护钢筋,防蚀、防火及加 强钢筋与混凝土粘结力,在构件中的 钢筋,外面要留有保护层(如图)。
各种构件的混凝土保护层应按下 表采用。
钢筋混凝土保护层的厚度
环境条件
构件类别
室内正常环境 露天或室内高温度环境
一、梁的配筋图画法
采用平面注写方式或截面注写方式表达。
1、平面注写方式
平面注写方式是在梁的平面布置图上,将不同编号的梁各选一根,在其上直接注 明梁代号、断面尺寸B×H(宽×高)和配筋数值。当某跨断面尺寸或箍筋与基本 值不同时,则将其特殊值从所在跨中引出另注。
平面注写采用集中注写与原位注写相结合的方式标注
结构图常用比例
图名 结构平面布置、基础
平面图 圈梁平面图、管沟平
面图等
详图
常用比例 1:50,1:100,1:200 1:200,1:500 1:10,1:20,1:50
可用比例
1:150 1:300 1:5,1:25,1:30,1: 40
名称 粗实线 中实线 细实线 粗虚线 中虚线 细虚线 粗点画线 细点画线 粗双点画
构件内的各种钢筋应编号。编号采用阿拉伯数字,写在引出线端头的直径 为6mm的细实线圆中。
在编号引出线上部,应用代号写该号钢筋的等级品种、直径、根数或间距。
二、 钢筋混凝土构件的图示方 法
假想混凝土是透明体,使包含在混凝土中的钢筋成为“可见”。
钢筋混凝土构件图由模板图、配筋图等组成。 模板图主要用来表示构件的外形与尺寸以及预埋件、预留孔的大小与位 置的投影图。它是模板制作和安装的依据。
1、钢筋混凝土构件和结构
用钢筋混凝土制成的梁、板、柱、基础等构件,称为钢筋混凝土构件。 全部由钢筋混凝土构件组成的房屋结构,称为钢筋混凝土结构;
采用砖墙承重,而楼板、屋顶、楼梯等部分用钢筋混凝土构件的房屋结
构,称为混合结构。 钢筋混凝土构件
现浇钢筋混凝土构件 预制钢筋混凝土构件
2、混凝土的等级和钢筋的品种与代号 混凝土按其抗压强度不同分为不同等级,普通混凝土分C7.5、C10、
2、定义:在建筑设计的基础上,对房屋各承重构件的布置、形状、大小、材料、 构造及相互关系等进行设计,画出来的图样称为结构施工图(又称结构图), 简称“结施”。
3、作用 :结构图是制作和安装构件、编制施工计划及其预算的重要依据。
一、结构施工图的分类及内容
结构设计说明: 以文字叙述为主,主要说明设计的依据;施工要求; 标准图或通用图的使用等。
2号框架梁,有两跨, 一端有悬挑、梁断面 300×650
此梁箍筋是φ8间距200,加密区间距100 ,两支箍筋, 梁上部贯通直径为25mm的钢筋2根;梁顶相对于楼层 标高24.950低0.100m
表示梁支座上部有 四根纵筋
该跨梁下部配筋,上 一排纵筋为2 25,下 一排纵筋为4 25全部 伸入支座
3 空心板
KB 11
4 密肋板
MB 12
5 楼梯板
TB 13
6 盖板或光盖板 GB 14
7 墙板
QB 15
8梁
L 16
名称
屋面梁 吊车梁 圈梁 过梁 连系梁 基础梁 楼梯梁 屋架
代序 号号 WL 17 DL 18 QL 19 GL 20 LL 21 JL 22 TL 23 WJ 24
名称
框架 柱 基础 梯 雨篷 阳台 预埋件 钢筋网
楼层水平剖面图。 2、楼层结构平面图表示的内容
它表示结构施工至该层结构面,但又尚未做楼面面层时的梁、板布置情况。 3、楼层结构平面图的用途
是施工时布置或安放各层承重构件的依据。
4、图示方法
(1)在结构平面图上, 楼板下面不可见的内墙 面,画成虚线;
(2)可见构件轮廓线 用细实线表示(如能用 单线表示清楚时,也可 用单线表示)
C15、C20、C25、C30、C35、C40、C45、C50、C55、C60、C65、 C70、C75、C80等16个强度等级,等级愈高,混凝土抗压强度也愈高。
钢筋品种 I级钢筋HPB235(Q235)
常用钢筋代号
代号
钢筋品种
Ⅳ级钢筋RRB400(K20MnSi等)
代号
Ⅱ级钢筋HRB335 (20MnSi)
Ⅲ级钢筋HRB400 (20MnSiV、 20MnSib、20MnTi)
冷拔低碳钢丝 冷拉I级钢筋
过去表示的钢筋品种与代号(了解即可) Ⅰ级钢筋 即3号光圆钢筋,外形光圆,用符号Φ表示,材料为普通碳素钢; Ⅱ级钢筋 外形为螺纹或人字纹,用符号 表示,材料为16锰硅钢; Ⅲ级钢筋 外形为螺纹或人字纹,用符号 表示,材料为25锰硅钢;
其表达的内容基本与楼层结构平面图相同。但屋顶结构形式有时会有变化 (如平屋顶、坡屋顶等),在图中要用适当的方法表示出来。
图见下一页
三、结构平面图绘制方法和步骤
应选用与建筑平面图一致的比例 画出与建筑平面图完全一致的轴线
在现浇板中相同编号的不同方向或位置的钢筋,如果其间距相同时可只标一 处(钢筋类型、编号、直径、间距),其他钢筋只在其上注写钢筋号即可。
代号
KJ Z J T YP YT M W
(4)结构图上的轴线及编号应与建筑施工图一致。 (5)图上的尺寸标注应与建筑施工图相符合,但结构图所注尺寸是结构 的实际尺寸,即不包括结构表层粉刷或面层的厚度。 (6)结构图应用正投影法绘制
(详见书P117-118)
第二节 钢筋混凝土构件图
一、钢筋混凝土结构的基本知识
3. 钢筋混凝土板
悬挑式雨篷板
第三节 基础图
地基:支撑建筑物的土层
建在地基以上至房屋首层室内地坪(±0.000)以下的承重部分称为基础。
基础的构成
基础墙:埋入地下的墙 大放脚:阶梯形的砌体
基础的形式
条形基础 独立基础 桩基础 筏型基础 箱形基础
基础平面图
基础图 (包括)
基础详图
条形基础
独立基础
混凝土:由水泥、石子、砂子和水按一定比例搅拌浇灌形成,经养护后即可达 到设计强度的人造石材。混凝土的抗压强度较高,但抗拉强度较低,容易受
拉而断裂。为了解决这一矛盾,充分发挥混凝土的受压能力,常在混凝土受
拉区内或相应部位加入一定数量的钢筋,使两种材料粘结成一个整体,共同
承受外力。这种配有钢筋的混凝土称为钢筋混凝土。
板、墙、壳 梁和柱
板、墙、壳 梁和柱
≤C20
35 45
混凝土强度等级 C25及C30 15 25 25 35
≥C35
15 25
5、 钢筋的表示方法 配筋图中的钢筋用比构件轮廓线粗的单线画出,钢筋横断面用黑圆
点表示,具体使用见下表。
(详见书P119)
钢筋的常规画法
YM 承受正弯矩 JM 承ቤተ መጻሕፍቲ ባይዱ负弯矩
能显示混凝土内部钢筋配置的投影图称为配筋图。
三、常用钢筋混凝土构件识图举例
1. 钢筋混凝土梁结构详图
钢筋混凝土梁的结构详图一般 用立面图、断面图和钢筋详图表 示。
钢筋用量表,表内示出各种钢筋的编号、形状、级别、直径、根数、总 长和重量等。该表是统计用料和编制施工预算的依据。
