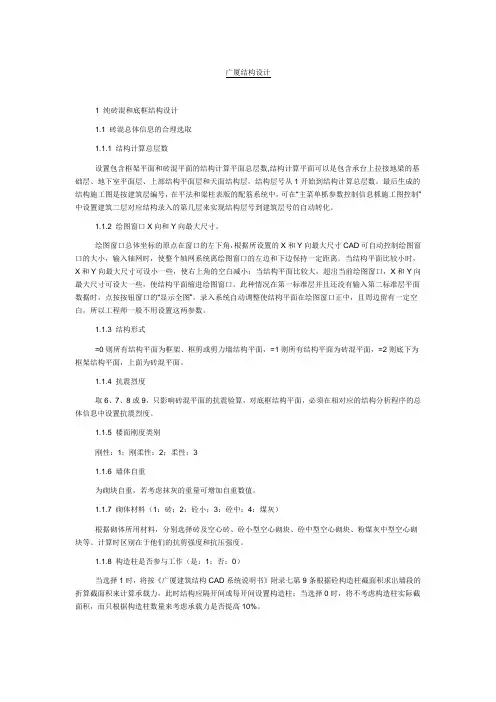

广厦结构设计教程
广厦结构设计1 纯砖混和底框结构设计1.1 砖混总体信息的合理选取1.1.1 结构计算总层数设置包含框架平面和砖混平面的结构计算平面总层数,结构计算平面可以是包含承台上拉接地梁的基础层、地下室平面层、上部结构平面层和天面结构层，结构层号从1开始到结构计算总层数。
最后生成的结构施工图是按建筑层编号，在平法和梁柱表版的配筋系统中，可在“主菜单枛参数控制信息枛施工图控制”中设置建筑二层对应结构录入的第几层来实现结构层号到建筑层号的自动转化。
1.1.2 绘图窗口X向和Y向最大尺寸。
绘图窗口总体坐标的原点在窗口的左下角，根据所设置的X和Y向最大尺寸CAD可自动控制绘图窗口的大小，输入轴网时，使整个轴网系统离绘图窗口的左边和下边保持一定距离。
当结构平面比较小时，X和Y向最大尺寸可设小一些，使右上角的空白减小；当结构平面比较大，超出当前绘图窗口，X和Y向最大尺寸可设大一些，使结构平面缩进绘图窗口。
此种情况在第一标准层并且还没有输入第二标准层平面数据时，点按按钮窗口的“显示全图”，录入系统自动调整使结构平面在绘图窗口正中，且周边留有一定空白，所以工程师一般不用设置这两参数。
1.1.3 结构形式=0则所有结构平面为框架、框剪或剪力墙结构平面，=1则所有结构平面为砖混平面，=2则底下为框架结构平面，上面为砖混平面。
1.1.4 抗震烈度取6、7、8或9，只影响砖混平面的抗震验算，对底框结构平面，必须在相对应的结构分析程序的总体信息中设置抗震烈度。
1.1.5 楼面刚度类别刚性：1；刚柔性：2；柔性：31.1.6 墙体自重为砌块自重，若考虑抹灰的重量可增加自重数值。
1.1.7 砌体材料（1：砖；2：砼小；3：砼中；4：煤灰）根据砌体所用材料，分别选择砖及空心砖、砼小型空心砌块、砼中型空心砌块、粉煤灰中型空心砌块等。
计算时区别在于他们的抗剪强度和抗压强度。
1.1.8 构造柱是否参与工作（是：1；否：0）当选择1时，将按《广厦建筑结构CAD系统说明书》附录七第9条根据砼构造柱截面积求出墙段的折算截面积来计算承载力，此时结构应隔开间或每开间设置构造柱；当选择0时，将不考虑构造柱实际截面积，而只根据构造柱数量来考虑承载力是否提高10%。
广厦钢结构之网架和网壳结构cad教程
第〇章第4章网架和网壳结构CAD1基础知识1.1关于网架和网壳结构的概述空间网架和网壳结构是近几年来非常流行的大跨度钢结构形式, 其盛行的原因主要有两方面。
一是受力好和空间刚架好, 二是工厂化生成和安装方便。
以节点划分主要有两种类型: 焊接球与螺栓球, 尤以螺栓球较为普遍。
螺栓球网架和网壳中构件主要有: 杆件、螺栓球、封板锥头、高强螺栓和套筒（无纹螺母）。
以基本单元几何构成来分就很多了, 常用的是正交正放四角锥。
不同位置构件的称谓见图:1.2设计流程1.3了解一些AutoCADGDCAD的图形平台是AutoCAD R14；需要利用其右边的屏幕菜单, 如果AutoCAD R14的屏幕菜单被关闭, 请点击菜单“Tools—Preferences—Display”, 在第一项关于“Screen Menu”上作出选择。
2GDCAD中常用的命令是“Dview”, 主要用来看模型的空间透视图, 具体在command: 下键入“DV”回车然后选择对象, 键入“CA”后可动态显示透视图。
3AutoCAD 与用户的交流主要是对话框与文本区, 按“F2”可显示或关闭文本提示区。
4一个平板网架的工程实例4.1建立工程点击桌面上“网架网壳CAD”快捷方式, 进入主菜单, 点击“工程—新工程”, 在工程卡片上填写工程名比如“GDTEST”, 指定工程存放路径及AutoCAD R14的路径, 程序自动在工程存放路径下建立“GDTEST”子目录（或称文件夹）, 以后所有与该工程有关的文件全部放在其下面。
4.2建立零部件库文件4.3点击“零部件规格—重组规格”, 屏幕出现规格卡片, 左边是读取路径, GDCAD安装完成后, 程序目录下带有一“DATA”子目录, 内部包含某一种网架加工厂家的零部件规格系列, 因此缺省的读取路径指向“DATA”子目录, 点击“读取”按钮, 显示钢管等零部件序列编号, 如果不准备采用某一序号, 请点击该序号去掉其前面的“(”选择符。

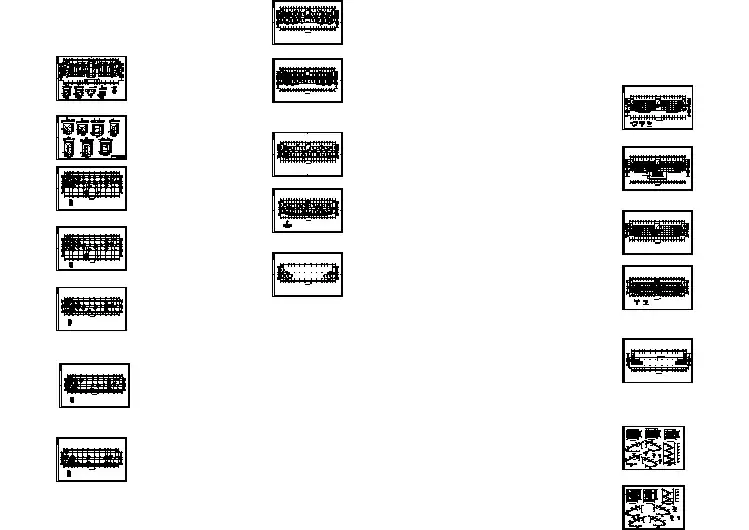

厦门市某企业单位5100平米5层框架结构办公楼全套结构设计CAD图纸
某钢结构厂房全套建筑和结构施工图
广厦 第五章 结构施工图
第六章结构施工图（配筋系统）6.1结构配筋系统在空间分析完成后，进入广厦配筋系统，自动生成结构施工图。
出现如下对话框：图6—1 路径设置进入配筋系统时,已自动选择设置，若不修改点按“确认”即可。
点选“结构计算模型”，选择结构分析计算程序，另外在最下面一行“工程计算结果路径"中，输入所选择结构分析计算程序输出剪力墙、柱和主梁内力和配筋文件的路径。
6.1.1构件选筋控制6.1.1.1梁选筋控制选择“梁选筋控制"弹出图6—2对话框:图6-2 选择梁钢筋【调整系数】A、梁面筋面积调整系数,为梁上部左、中、右负筋配筋面积的放大系数;B、梁底筋面积调整系数，为梁下部左、中、右负筋配筋面积的放大系数;C、悬臂梁面筋增大系数，为悬臂梁的上部负筋的放大系数；D、梁抗扭纵筋配筋面积增大系数.【纵筋直径】由设计人员指定本工程梁配筋所采用的钢筋直径。
【主梁最小配筋率】按照工程的抗震等级，控制框架梁面筋、底筋的最小配筋率。
纵向受拉钢筋的配筋百分率（％）不应小于表6—1规定的数值：【次梁最小配筋率】控制次梁面筋、底筋的最小配筋率。
次梁最小配筋率不应小于0。
2和中的较大值【贯通筋】主梁采用贯通筋，抗震结构一般选择采用贯通筋。
【贯通筋采用省钢筋方式】即用较少钢筋(最少为面筋四分之一)来贯通，相应钢筋直径较小，根数较多。
若不用省钢筋方式,可使钢筋直径大一些，根数少一些。
一般不用省钢筋方式，好处是这样选择的钢筋直径较合理，便于施工。
若选择用省钢筋方式，由于贯通筋直径小，虽然省了钢筋，但造成负筋根数多，直径小，施工不便。
【集中重处附加钢筋优先选择吊筋】若选择该项，则优先选吊筋，否则，优先选密箍.程序在判断时,若单选一种不够，则吊筋、密箍都加。
为防止加密箍施工漏掉，可优先选吊筋。
【主梁端部箍筋加密】若不选该项,则按箍筋间距的上限控制。
【主梁纵筋最小直径】规范要求抗震等级为一、二级的框架梁钢筋直径≥14mm；抗震等级为三、四级钢筋直径≥12mm。
结构CAD(广夏)计算教程
结构CAD讲义曾燕编广东水利电力职业技术学院二OO九年四月一、课程的地位、作用和任务《建筑结构CAD》是土木工程专业新增的一门选习课程，是一门理论与实践紧密结合的专业课，可为本专业一些专业课程的课程设计以及毕业设计提供电算分析方法的基础和计算机绘图的技能，也是高职专业能力培养的骨干课程之一。
计算机在建筑结构中的应用已非常广泛，为了使学生毕业后能立即适应设计、科研工作环境，有较好的动手操作能力，适应社会的需要，特开设本课程，这就是本课程的主要任务。
二、教学内容和教学要求1．介绍计算机在建筑结构中应用的发展过程，简单介绍在建筑结构应用中常用的几种软件，主要分为绘图软件和计算分析软件。
2．介绍第一部分——绘图软件部分（AUTOCAD绘图软件）。
在这一部分主要让学生初步掌握AUTOCAD基本绘图方法和操作方法，熟悉一些常用基本命令，为学生以后自学掌握其他高级命令操作打下基础。
3．结构设计——结构布置，规范的使用，结构设计构造。
4．介绍第二部分——计算分析软件。
这部分主要介绍广厦建筑结构CAD（建筑结构通用分析与设计软件GSSAP），让学生掌握这些程序的一般概念和特点，基本的分析原理以及操作方法和步骤。
这门课程在讲解的同时应和上机操作相结合，培养学生动手操作的能力。
附录A: 学生练习操作用图——招待所建施图（共九张）3．结构设计——结构布置，规范的使用，结构设计构造。
（广厦计算软件使用）3.1. 概述3.1.1框架结构的特点和适用范围框架结构是由横梁和立柱组成的杆件体系，节点全部或大部分为刚性联接。
框架结构特别适合于办公楼、教学楼、公共性与商业性建筑、图书馆、轻工业厂房、公寓及住宅类建筑中采用。
但是，由于框架结构构件的截面尺寸一般都比较小，它们的抗侧移刚度较弱，随着建筑物高度的增加，结构在风荷载和地震作用下，侧向位移将迅速加大。
为了不使框架结构构件的截面尺寸过大和截面内钢筋配置过密，框架结构一般只用于层数不超过20层的建筑中。
广厦结构CAD培训
随着计算机技术的不断发展和进步，广厦结构CAD软件将会更加智能化、自动化和集 成化。未来，该软件将会更加注重用户体验和个性化需求，提供更加完善的功能和服务
。
建议
为了更好地适应未来发展的需要，建议广厦公司继续加强软件的研发和创新工作，提高 软件的稳定性和可靠性；同时，加强与用户的沟通和交流，及时了解用户需求并改进软 件功能；此外，还可以开展更多的培训课程和交流活动，促进用户之间的交流和学习。
广厦结构CAD培训
xx年xx月xx日
• 培训背景与目的 • 软件界面与基本操作 • 结构建模与编辑技巧 • 结构分析与优化设计 • 施工图绘制与输出管理 • 案例实战与经验分享 • 课程总结与展望
目录
01
培训背景与目的
广厦结构CAD软件概述
广厦结构CAD是一款专业的建筑结构设计与分析软件，广泛应用于建筑、土木工程 领域。
打印输出
将绘制好的图纸打印输出，选择合适的纸张大小和打印参数，确保图纸的清晰度和准确性 。同时，也可以将图纸导出为PDF或其他电子文件格式，方便传输和查看。
常见问题解答与技巧分享
• 如何提高绘图效率？：熟练掌握CAD软件的操作技巧，使用快捷键和自定义 命令可以大大提高绘图效率。此外，合理利用图层、块和外部参照等功能也能 简化绘图过程。
通过实践案例分析和操 作练习，培养解决实际 问题的能力。
适用人群及技能要求
01
02
03
04
建筑、土木工程相关专业的学 生、教师或从业人员。
对建筑结构设计和CAD软件 有一定了解或经验。
具备一定的计算机操作能力和 空间想象能力。
对建筑结构设计和分析感兴趣 ，愿意学习和实践。
02
软件界面与适的设计变量，如截面 尺寸、材料强度等。
19967_结构CAD(广夏)计算教程
2024/1/25
24
案例二
工程概况
介绍厂房的基本信息，如跨度、高度、荷 载等。
计算分析
对厂房钢结构模型进行结构分析，包括稳 定性验算、连接节点设计等，并给出相应
的计算结果。
2024/1/25
建模过程
阐述在广夏软件中建立厂房钢结构模型的 具体步骤，包括钢柱、钢梁、支撑等的布 置和定义。
结果解读与优化
9
常用命令与快捷键
01
绘图命令
包括直线、圆、弧、多边形等基本 图形绘制命令。
标注命令
用于添加尺寸标注、文字注释等。
03
2024/1/25
02
编辑命令
提供移动、旋转、缩放、镜像等图 形编辑功能。
快捷键
为提高操作效率，可自定义常用命 令的快捷键组合。
04
10
03
建模与计算原理
2024/1/25
11
结构建模方法与技巧
根据结构设计要求，为构件之间建立 正确的连接和约束关系，如铰接、刚 接等。
12
计算原理及参数设置
结构分析方法
采用有限元法、有限差分法等数值分析方法，对 结构进行内力、位移等分析。
计算参数设置
根据所选计算方法和软件要求，设置合适的计算 参数，如迭代次数、收敛精度等。
ABCD
2024/1/25
荷载与边界条件
2024/1/25
结果解读与优化
对计算结果进行解读，根据结果进行结构优化设计，提高 结构的整体性能和安全性。同时，针对综合体项目的特点 ，给出相应的设计建议和注意事项。
26
07
总结与展望
2024/1/25
27
学习成果回顾与总结
2024/1/25
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第六章结构施工图（配筋系统）6.1结构配筋系统在空间分析完成后，进入广厦配筋系统，自动生成结构施工图。
出现如下对话框:图6—1 路径设置进入配筋系统时，已自动选择设置，若不修改点按“确认”即可。
点选“结构计算模型”,选择结构分析计算程序，另外在最下面一行“工程计算结果路径”中，输入所选择结构分析计算程序输出剪力墙、柱和主梁内力和配筋文件的路径。
6.1.1构件选筋控制6.1.1.1梁选筋控制选择“梁选筋控制”弹出图6—2对话框：图6—2 选择梁钢筋【调整系数】A、梁面筋面积调整系数，为梁上部左、中、右负筋配筋面积的放大系数；B、梁底筋面积调整系数，为梁下部左、中、右负筋配筋面积的放大系数；C、悬臂梁面筋增大系数，为悬臂梁的上部负筋的放大系数；D、梁抗扭纵筋配筋面积增大系数。
【纵筋直径】由设计人员指定本工程梁配筋所采用的钢筋直径。
【主梁最小配筋率】按照工程的抗震等级，控制框架梁面筋、底筋的最小配筋率。
纵向受拉钢筋的配筋百分率（%）不应小于表6—1规定的数值：纵向受拉钢筋的配筋率表6—1抗震等级梁中位置框支梁支座跨中特一级：0.6一级0.4和80/t yf f中的较大值0.3和65/t yf f中的较大值0.5【次梁最小配筋率】控制次梁面筋、底筋的最小配筋率。
次梁最小配筋率不应f f中的较大值小于0.2和45/t y【贯通筋】主梁采用贯通筋，抗震结构一般选择采用贯通筋。
【贯通筋采用省钢筋方式】即用较少钢筋（最少为面筋四分之一）来贯通，相应钢筋直径较小，根数较多。
若不用省钢筋方式，可使钢筋直径大一些，根数少一些。
一般不用省钢筋方式，好处是这样选择的钢筋直径较合理，便于施工。
若选择用省钢筋方式，由于贯通筋直径小，虽然省了钢筋，但造成负筋根数多，直径小，施工不便。
【集中重处附加钢筋优先选择吊筋】若选择该项，则优先选吊筋，否则，优先选密箍。
程序在判断时，若单选一种不够，则吊筋、密箍都加。
为防止加密箍施工漏掉，可优先选吊筋。
【主梁端部箍筋加密】若不选该项，则按箍筋间距的上限控制。
【主梁纵筋最小直径】规范要求抗震等级为一、二级的框架梁钢筋直径≥14mm；抗震等级为三、四级钢筋直径≥12mm。
【主梁箍筋最小直径】若小于规范要求，则不起作用。
规范要求框架梁加密区箍筋的最大间距和最小直径见表6—2：当底筋或负筋配筋率>2.0%时，上表中的箍筋最小直径应增大2 mm。
【次梁箍筋最小直径】若小于规范要求，则不起作用。
【腰筋最大间距】当无腰筋时，抗扭纵筋配筋面积各一半加到面筋和底筋，否则各三分之一加到面筋、底筋和腰筋；梁的腹板高h≥450mm均应设腰筋；每侧腰筋的截面面积不应小于腹板截面面积bh w的0.1%；按构造配置的腰筋竖向间距不超过设置的值；长度伸至梁端即可。
【梁配筋率大于多少警告超筋】所有面筋或底筋大于设定值的梁都给予警告。
梁端纵向受拉钢筋的配筋率不应大于2.5%。
【挠度裂缝超限增加钢筋】选择此项时，程序以配筋调整梁的裂缝和挠度。
设置梁的裂缝≤0.3 mm，基础梁和天面梁的裂缝≤0.2 mm。
当不满足要求时，程序自动增加梁钢筋截面10%重新验算，如此循环，直到满足要求。
梁的挠度：梁的最大挠度表6—3梁净跨长度非悬臂梁挠度悬臂梁挠度L0＜7 m L0/200L0/1007≤L0≤9 m L0/250L0/125L0＞9 m L0/300L0/150当不满足要求时，程序自动增加钢筋截面10%重新验算，如此循环，直到满足要求。
大跨度梁或井字梁常会出现由裂缝和挠度控制配筋，而不是由内力控制配筋，对这类梁最好做裂缝和挠度验算。
6.1.1.2板选筋控制选择“板选筋控制”弹出图6—3对话框：图6—3 板选筋控制参数板选筋控制参数：【相邻板板面高差大于多少米支座筋不拉通】高差大于设定值，则楼面施工图上板支座负筋断开绘制。
【板负筋最小直径】板面负筋不应小于ф8@200，不小于板跨中相应方向纵向钢筋截面面积的1/3。
【板底筋最小直径】板底筋不应小于ф8@200。
【板负筋长度增幅】一般选择100mm或200mm，板负筋最小长度为600mm，在此基础上按增幅值增加。
【板配筋率大于多少警告超筋】所有配筋率大于设定值的板都给予警告；程序默认最大配筋率为2.0%，具体查受弯构件最大配筋率表。
【板负筋长度取大值】选择该项，则板支座筋长度不按左右两板分别标注，而是左右两板钢筋长度取相同，且取大值。
【验算挠度裂缝】非悬臂梁板的裂缝和挠度不满足规范要求时，自动增加梁板底钢筋,板的底筋可增至ф10@100。
在验算板的挠度裂缝时，先计算板的弹性挠度，再按一米宽的板带同梁的计算方法一样验算，最后两个方向取最小值，由于板弯矩计算采用的查表法，边界条件只有简支、固支和自由，所以板的挠度裂缝验算方法结果比较粗糙，程序只提供设计参考，若偏大，可关闭此开关。
广厦程序板筋的选择方法如下：1、支座筋若板边无相邻板，支座筋长度=板净短跨长的1/4+支座宽，且大于等于600mm；若板边有相邻板，每边支座筋长度=板净短跨长的1/4+支座宽的1/2，且大于等于600mm；若1.4活载/1.2恒载≥3时，取板净短跨长的1/3。
2、负筋贯通相邻板跨度相差一倍以上，跨度小的板负筋贯通；板厚大于等于180mm时，取不小于A8@200负筋贯通，支座处加短筋补足计算配筋量。
3、板钢筋间距取100mm，120mm，150mm，180mm，200mm五种。
板钢筋可使用I、II、III级钢筋或冷轧带肋钢筋。
板钢筋最小配筋率为max（0.2, 45 f t/f y）。
板边支座钢筋面积不宜小于板跨中相应方向底筋面积的1/3。
6.1.1.3剪力墙选筋控制选择“剪力墙选筋控制”弹出图6—4对话框：图6—4 剪力墙选筋控制参数【剪力墙暗柱区钢筋最小直径】【剪力墙暗柱区箍筋最小直径】【剪力墙暗柱区最小配筋率】剪力墙钢筋最小值与间距最大值表6—4抗震等级底部加强部位其它部位纵向钢筋最小量（取较大值）箍筋纵向钢筋最小值拉筋最小直径（mm）沿竖向最大间距（mm）最小直径（mm）沿竖向最大间距（mm）一二三四0.010A c，6B160.008 A c，6B140.005A c，4B120.005A c，4B1288661001501502006B146B146B146B148866150200200250 c【分布钢筋最小直径】剪力墙分布钢筋直径不应小于8mm；缺省为8。
【分布钢筋最小配筋率】一、二、三级抗震等级剪力墙的水平和竖向分布钢筋配筋率均不应小于0.25%；四级抗震等级剪力墙不应小于0.2%，分布钢筋间距不应大于300mm；部分框支剪力墙结构的剪力墙底部加强部位，水平和竖向分布钢筋配筋率不应小于0.3%,钢筋间距不应大于200mm 。
程序缺省为0.25。
【剪力墙轴压比限值】一级和二级抗震墙，底部加强部位在重力荷载代表值作用下墙肢的轴压比，一级（9度）时不宜超过0.4，一级（8度）时不宜超过0.5，二级不宜超过0.6。
6.1.1.4柱选筋控制选择“柱选筋控制”弹出图6—5对话框：图6—5 柱选筋控制参数【调整系数】柱配筋面积调整系数为柱纵向钢筋面积放大系数；最小体积配箍率调整系数为柱箍筋面积放大系数。
【中边柱最小配筋率】【角柱和框支柱最小配筋率】柱纵向钢筋的最小总配筋率应按表6—5采用,同时每一侧配筋率不应小于0.2% ；对建造于Ⅳ类场地且较高的高层建筑,表中的数值应增加0.1。
柱截面纵向钢筋的最小总配筋率(百分率) 表6—5类别抗震等级一二三四中柱和边柱 1.00.80.70.6角柱、框支柱 1.2 1.00.90.8混凝土强度等级高于C60 时应增加0.1。
【录入系统中第一层柱加长多少米】指首层柱底端（即嵌固端）与建筑0标高的距离，为正值。
当首层柱加长计算时，首层柱柱高和平面图建筑标高自动扣减。
【柱箍筋直径大于多少毫米时使用二三级钢】柱箍筋使用二级钢的最小直径；12mm。
【柱箍筋最小直径】柱箍筋直径不应小于d/4（d为柱纵向钢筋的最大直径），且不应小于6mm，当柱中全部纵向受力钢筋的配筋率大于3%时，箍筋直径不应小于8mm。
在有抗震要求情况下,箍筋最大间距和最小直径,应按表6—6采用。
柱箍筋加密区的箍筋最大间距和最小直径表6—6【柱配筋率大于多少警告超筋】所有配筋率大于设定值的柱都给予警告；全部纵向钢筋的配筋率不宜大于5%。
【矩形圆形柱轴压比限值】所有轴压比大于设定值的柱都给予警告。
柱轴压比不宜超过表6—7的规定；建造于Ⅳ类场地且较高的高层建筑，柱轴压比限值应适当减少。
【异形柱轴压比限值】异形柱轴压比应比同等抗震等级矩形柱降低值：异形柱轴压比限值表6—8【矩形柱采用井字箍】【梁柱节点核心区受剪验算】设置此项程序对矩形柱、圆柱、异形柱等的框架梁柱节点核芯区考虑抗震受剪验算。
在抗震和非抗震情况下，均应进行梁柱节点验算。
6.1.1.5施工图控制参数设置结构层和建筑层号的对应弹出如下对话框：图6—6 施工图控制参数【建筑二层为结构录入的层】施工图的层号为建筑层号,计算的层号为广厦结构录入系统划分的结构层号(永远从1开始),通过输入建筑二层所对应的结构层号来确定它们的对应关系。
图6—7建筑二层所对应的结构层为五层。
建筑一层相对水平面的标0.00米。
图6—7 楼层示意图【第一标准层为地梁层】当工程有地梁时，且在录入系统按第一标准层输入，在此选择“第一标准层是地梁层”，则第一标准层对应的施工图的梁板号前加J。
6.1.1.6砖墙下条基控制当工程为纯砖混或砖砼混合结构时，弹出如下对话框设置地基承载力特征值（根据整片砖墙下标准轴力求条基宽度）、基础埋深（计算土压力）和常用基础宽度。
在平法施工图中调入第0建筑层将调入自动生成的条基础平面图。
6.1.2生成结构施工图设置梁板柱的选筋控制和施工图控制后，选择此菜单，自动生成整个工程梁板柱结构施工图，为施工图系统准备数据。
6.1.3警告信息的处理显示警告信息：配筋系统警告信息文件为Filename.wrn，用写字板可打开。
警告信息分为两类：一类提示请人工选筋，此类信息只需在施工图中手工配筋即可；另一类提示超筋，此类信息需返回录入系统修改截面或边界条件。
若有超筋可查看SS计算提供的超筋文件BCWE和SSW提供的超筋文件REF.ERR，文件中提供超筋原因。
另外，计算提供的是单排筋的配筋面积，当选筋为双排筋时，自动按梁高放大，警告配筋率超过2.5%时，显示单排筋的配筋率可能只有2.1%。
第1结构层23号梁支座宽减保护层厚度应>=0.4La《砼》P138第14结构层13号梁挠度大于Lo/200！6.2施工图系统进入“平法施工图”，可以打开程序生成的板、梁、墙柱施工图，并进行修改。
该系统生成的施工图不同于空间分析计算后图形方式打开的施工图。
