运算放大器简介运算放大器简介运算放大器是运用得非常广泛的一种线性集成电路。
而且种类繁多，在运用方面不但可对微弱信号进行放大，还可做为反相、电压跟随器，可对电信号做加减法运算，所以被称为运算放大器。
不但其他地方应用广泛，在音响方面也使用得最多。
例如前级放大、缓冲，耳机放大器除了有部分使用分立元件，电子管外，绝大部分使用的还是集成运算放大器。
而有时候还会用到稳压电路上，制作高精度的稳压滤波电路。
各种运放由于其内部结构的不同，产生的失真成分也不同，所以音色特点也有一定的区别。
本来我们追求的是高保真，运放应该是失真最低，能真实还原音乐，没有个性的最好。
但是由于要配合其他音响部件如数码音源、后级功放管等如果偏干、偏冷则可搭配音色细腻温暖型的运放，而太过阴柔、偏软的则可搭配音色较冷艳、亮丽的运放，做到与整机配合，取长补短的最佳效果。
所以说并不是选择越贵的运放得到的效果就一定越好，搭配很重要，达到听感上最好才算达到目的。
如果是应用在低电压的模拟滤波电路中，还要选择对低电压工作性能良好的运放种类。
市面上的运放种类不下五六百种，GBW带宽在5M以上的也有三百多种，最高的已达300MHZ，转换速率在5V/us以上的也不下几百种，最高达3000V/us。
以上介绍的几种被音响发烧友们炒得火热的，其实还有大量未被大家熟知的上乘佳品可供选择，大家不必局限于以上几种。
一种运放型号的封装也可分为金封、陶封和塑封，一般来说金封、陶封的质量较好，塑封的品质稍差。
利益的驱使，什么都有假货，运放也不例外，市面上的假货不少，如果想便宜捡好货，那就要慧眼识珠了，不太在行的在购买时就要注意，宁可多花一块几毛，也要到信誉较好的商家去买。
低档运放JRC4558。
这种运放是低档机器使用得最多的。
现在被认为超级烂，因为它的声音过于明亮，毛刺感强，所以比起其他的音响用运放来说是最差劲的一种。
不过它在我国暂时应用得还是比较多的,很多的四、五百元的功放还是选择使用它，因为考虑到成本问题和实际能出的效果,没必要选择质量超过5532以上的运放。
10种运算放大器
10种运算放大器各种不同类型的运算放大器介绍 董婷076112班一．uA741M ，uA741I ，uA741C （单运放）高增益运算放大器用于军事，工业和商业应用.这类单片硅集成电路器件提供输出短路保护和闭锁自由运作。
这些类型还具有广泛的共同模式，差模信号范围和低失调电压调零能力与使用适当的电位。
目前价格1元/个。
Package 封装Part Number 零件型号Temperature Range 工作温度范围ND UA741C 0℃ - +70℃ • • UA741I -40℃ - +105℃ • • UA741M -55℃ - +125℃ • •例如 : UA741CNuA741主要参数ABSOLUTE MAXIMUM RATINGS 最大额定值 Symbol 符号Parameter 参数 UA741MUA741IUA741CUni t 单位 VCC Supply voltage 电源电压 ±22V Vid Differential Input Voltage 差分输入电压±30V Vi Input Voltage 输入电压 ±15 V Ptot Power Dissipation 功耗 500mWToper Output Short-circuit Duration 输出短路持续时间 Infinite 无限制Operating Free-air TemperatureRange 工作温度-55 to +125 -40 to +105 0 to +70℃Tstg Storage Temperature Range 储存温度范围 -65 to +150ELECTRICAL CHARACTERISTICS VCC = ±15V, Tamb = +25°C (unless otherwise specified) 电气特性Symbol 符号Parameter 参数最小. 典型. 最大.Unitd单位Vio Input Offset Voltage (Rs ≤ 10KΩ) 输入失调电压-mV Tamb = +25℃- 1 5Tmin ≤ Tamb ≤ Tmax - - 6Iio Input Offset Current 输入失调电流nA Tamb = +25℃- 2 30Tmin ≤ Tamb ≤ Tmax - - 70Iib Input Bias Current 输入偏置电流nA Tamb = +25℃- 10 100 Tmin ≤ Tamb ≤ Tmax - - 200Avd Large Signal Voltage Gain (Vo=±10V, RL=2KΩ) 大信号电压增益V/mV Tamb = +25℃50 200 -Tmin ≤ Tamb ≤ Tmax 25 -SVR Supply Voltage Rejection Ratio (Rs ≤ 10KΩ) 电源电压抑制比dB Tamb = +25℃77 90 -Tmin ≤ Tamb ≤ Tmax 77 - -ICC Supply Current, no load 电源电流（空载）mA Tamb = +25℃- 1.7 2.8 Tmin ≤ Tamb ≤ Tmax - - 3.3Vicm Input Common Mode Voltage Range 输入共模电压范围V Tamb = +25℃±12 - -Tmin ≤ Tamb ≤ Tmax ±12 - -CMR Common Mode Rejection Ratio (RS ≤ 10KΩ)共模抑制比dB Tamb = +25℃70 90 -Tmin ≤ Tamb ≤ Tmax 70 - -IOS Output short Circuit Current输出短路电流10 25 40 mA±Vopp Output Voltage Swing输出电压摆幅Tamb=+25℃RL=10KΩ12 14 -VRL=2KΩ10 13 -Tmin≤Tamb≤TmaxRL=10KΩ12 - -RL=2KΩ10 - -SR Slew Rate Vi=±10V,RL=2KΩ,CL=100pF,unity Gain转换率单位增益0.25 0.5 - V/μstr Rise Time Vi = ±20mV, RL =2KΩ,CL = 100pF, unityGain 上升时间单位增益- 0.3 - μsKov Overshoot Vi=20mV,RL=2KΩ,CL=100pF,unity Gain超虚拟单位增益- 5 - %Ri Input Resistance 输入阻抗0.3 2 - MΩGBP Gain Bandwith Product Vi = 10mV, RL =2KΩ,CL =100pF, f =100kHz 带宽增益0.7 1 - MHzTHD Total Harmonic Distortion f = 1kHz, Av = 20dB,RL=2KΩ,Vo=2Vpp, CL=100pF,Tamb=+25℃总谐波失真- 0.06 - %en Equivalent Input Noise Voltage f=1kHz,Rs=100Ω等效输入噪声电压- 23 -nV√Hz￠m Phase Margin 相位裕度- 50 - Degree s二．CA3140 高输入阻抗运算放大器CA3140高输入阻抗运算放大器,是美国无线电公司研制开发的一种BiMOS高电压的运算放大器在一片集成芯片上，该CA3140A和CA3140 BiMOS运算放大器功能保护MOSFET的栅极（PMOS上）中的晶体管输入电路提供非常高的输入阻抗，极低输入电流和高速性能。
运算放大器的分类

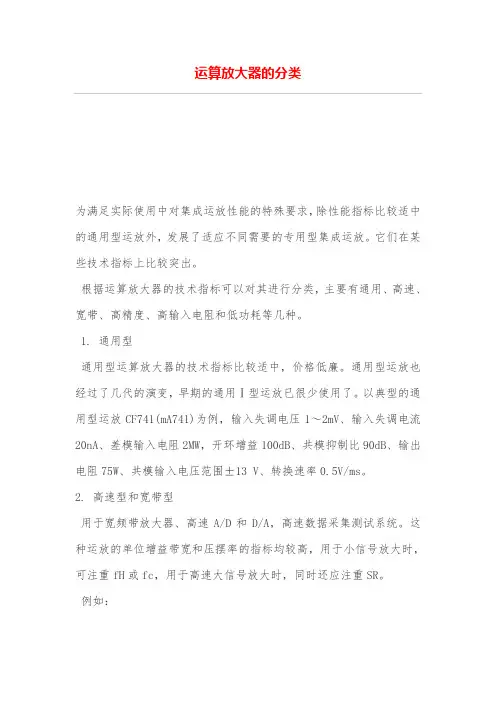

运算放大器的分类为满足实际使用中对集成运放性能的特殊要求，除性能指标比较适中的通用型运放外，发展了适应不同需要的专用型集成运放。
