数字钳形相位表使用说明书

合集下载

数字式双钳相位伏安表的使用方法

数字式双钳相位伏安表的使用方法

1 测量交流电压将旋转开关拨至参数 U1 对应的 500V 量限,将被测电压从 U1 插孔输入即可进行测量。

若测量值小于200V,可直接旋转开关至 U1 对应的 200V 量限测量,以提高测量准确性。

两通道具有完全相同的电压测试特性,故亦可将开关拨至参数 U2 对应的量限,将被测电压从U2 插孔输入进行测量。

2 测量交流电流将旋转开关拨至参数 I1 对应的5A量限,将标号为1# 的钳形电流互感器付边引出线插头插入I1插孔,钳口卡在被测线路上即可进行测量。

同样,若测量值小于2A,可直接旋转开关至 I1 对应的 2A 量限测量,提高测量准确性。

测量电流时,亦可将旋转开关拨至参数 I2 对应的量限,将标号为2 # 的测量钳接入 I2 插孔,其钳口卡在被测线路上进行测量。

3 测量两电压之间的相位角测 U2 滞后U1 的相位角时,将开关拨至参数 U1U2。

测量过程中可随时顺时针旋转开关至参数U1各量限,测量U1输入电压,或逆时针旋转开关至参数U2各量限,测量 U2 输入电压。

注意:测相时电压输入插孔旁边符号U1、U2及钳形电流互感器红色“ * ”符号为相位同名端。

4 测量两电流之间的相位角测 I2 滞后 I1 的相位角时,将开关拨至参数 I1I2。

同样测量过程中可随时顺时针旋转开关至参数 I1 各最限,测量 I1 输入电流,或逆时针旋转开关至参数 I2 各量限,测量 I2 输入电流。

5 测量电压与电流之间的相位角将电压从U1输入,用2# 测量钳将电流从 I2 输入,开关旋转至参数U1I2 位置,测量电流滞后电压的角度。

测试过程中可随时顺时针旋转开关至参数 I2 各量限测量电流,或逆时针旋转开关至参数 U1 各量限测量电压。

也可将电压从 U2 输入,用1# 测量钳将电流从 I1 输入,开关旋转至参数I1U2 位置,测量电压滞后电流的角度。

同样测量过程中可随时旋转开关,测量 I1 或 U2 之值。

6 三相三线配电系统相序判别旋转开关置U1U2位置。

数字钳形万用表说明书 Digital Clamp Multimeter 03022

数字钳形万用表说明书 Digital Clamp Multimeter 03022

数字钳形万用表Digital Clamp Multimeter03022使用说明书/ User's ManualEN目录简介 ················································安全信息 ············································面板介绍 ············································符号说明 ············································综合规范 ············································技术指标 ············································ 交流电压 ········································ 直流电压 ········································ 交流电流 ········································ 直流电流 ········································ 电阻 ············································ 通断和二极管测试 ································· 电容 ············································ 频率 ············································操作说明 ··········································· 数据保持 ········································ 相对值测量 ······································ 测量直流电压 ···································· 测量交流电压 ···································· 测量直流电流 ····································1 2 3 4 5 5 6 6 6 6 7 7 7 8 8 8 9 9 9 10测量交流电流 ····································· 测量电阻 ········································ 通断测试 ········································ 二极管测试 ······································ 测量电容 ········································ 测量频率 ········································ 自动关机 ········································维护 ···············································更换电池 ············································开箱检查 ············································10 11 11 11 12 12 13 13 13 14简介安全信息安全须知本仪表是一种自动量程3 3/4位数字钳形表。

数字钳式万用表使用说明书

数字钳式万用表使用说明书

数字钳式万用表之阳早格格创做一、概括UT250、UT206是一种本能宁静,仄安稳当的33/4位数数字钳形表(一下简称仪容)系列.整机电路安排以大规模集成电路单积分A/D变换器为核心,齐量程的过载呵护电路,特殊的中瞅安排使之成为本能劣良的博用电工仪容.仪容可用于丈量接曲流电压、接流电流、电阻、二极管、电路通断、电容、频次/占空比或者温度.二、丈量支配证明1、接流电流丈量(1)将功能量程快闭置于1000A~接流电流丈量档.(2)按下板机,弛启钳头把导线夹住二根或者以上的分歧电流流背导线的丈量将得不到粗确的测去那个截止.(3)从隐现器上读与丈量截止,为正弦波灵验值(仄衡值赞同).2、曲流电压丈量(1)将白表笔拔出“V”插孔,乌表笔拔出“COM”插孔.(2)将功能量程启闭置于曲流电压丈量档,并将表笔并联到待测电源或者背载上.(3)从隐现器上读与丈量截止.3、接流电压丈量(1)将白表笔拔出“V”插孔,乌表笔拔出“COM”插孔.(2)将功能量程启闭置于接流电压丈量档,并将表笔并联到待测电源或者背载上.(3)从隐现器上读与丈量截止,为正弦波灵验值(仄衡值赞同).4、电阻丈量(1)将白表笔拔出“HZΩ”插孔,乌表笔拔出“COM”插孔.(2)将功能量程启闭置于“Ω”档(电阻丈量功能为默认值),并将表笔并联到被测电阻上.(3)从隐现器上读与丈量截止.5、二极管尝试(1)将白表笔拔出“HZΩ”插孔,乌表笔拔出“COM”插孔.白表笔极性为“+”.乌表笔极性为“—”.(2)将功能量程启闭置于“”丈量档,再按SEECTL键采用加进二极管尝试功能,白表笔接到被测二极管的正极,乌表笔接到二极管的背极.(3)从隐现器上读与被测二极管的近似正背压落值,普遍为0.5~0.8V.6、电路通断尝试(1)将白表笔拔出“HZΩ”插孔,乌表笔拔出“COM”插孔.(2)将功能量程启闭置于“·)))”档,再按SEECTL键采用加进电路通断尝试功能,并将表笔并联到被测电路二端.(3)如果该二端之间的电阻矮于70Ω,内置蜂鸣器将会收出响声表示被测电路为导通.7、电容丈量(1)将白表笔拔出“HZΩ”插孔,乌表笔拔出“COM”插孔.(2)将功能量程启闭置于“”丈量档,回复按SEECTL键加进电容丈量功能,并将表笔并联到被测电容上.(3)从隐现器上读与丈量截止.8、频次/占空比丈量(1)将白表笔拔出“HZΩ”插孔,乌表笔拔出“COM”插孔.(2)将功能量程启闭置于频次丈量档,并将表笔并联到待旗号源上.(3)正在举止频次丈量时,按一次Hz键可采用加进占空比丈量功能,再按一次Hz键则返回频次丈量功能.(4)正在举止电压或者电流丈量时,按一次Hz键即加进频次丈量功能,再按一次HZ键即加进占空比丈量,第三次按Hz键则返回本丈量功能.(5)正在使用Hz键变换丈量历程中,仪容会自动将现时自动量程切至脚动量程.要回复自动量程往返转动功能量程启闭即可.(6)从隐现器上读与丈量截止.9、温度丈量(1)将温度探头的输出端(正、背极)分别接进仪容“HZΩ”、“COM”输进插孔.(2)将功能量程启闭置于℃温度丈量档,将温度探头的测温端置于待测物里上或者里里.(3)从隐现器上读与丈量截止.三、调养战维护告诫:正在挨启仪容后盖之前,应确认钳头战表笔已离启被测电路.*浑净仪容只可使用干布战少量洗涤剂,切忌用化教溶剂揩拭表壳.*如创造仪容由所有非常十分,应坐时停止使用并收维建.*正在有需要对于仪容举止校验战维建时,请由有资格的博业维建人员或者指定的维建部分维建.四、仄安央供1、使用前要查看仪容及表笔,谨防所有益坏或者不仄常的局里.如果创造所有非常十分情况,如表笔裸露、机壳破坏、液晶隐现器无隐现等,请不要举履止用.宽禁使用不后盖战后盖不盖佳的仪容,可则有电打伤害.2、表笔破坏必须调换,并换上共样型号或者相共电气规格的表笔.3、当仪容正正在丈量时,不要交战裸露的电线、对接器、不使用的输进端或者正正在丈量的电路.4、丈量下于曲流60V或者接流30V以上的电压时,务必留神审慎,切记脚指不要超出表笔挡脚部分,预防触电.5、正在不克不迭决定被丈量的大小范畴时,将功能量程启闭置于最洪量程位子.切勿超出每个量程所确定的输进极限值.6、不要丈量下于允许输进值的电压或者电流.7、丈量时功能启闭必须置于粗确的量程档位,正在功能量程启闭变换之前,必须断启表笔与被测电路的去年逛街,宽禁正在丈量举止中变换档位,免得益坏仪容.8、举止正在线电阻、电容、二极管或者电路通断丈量之前,必须最先将电路中所有电源闭断并将所有电容器搁电.9、不要正在下温、下干、易焚、易爆战强磁场环境中的存搁、使用仪容.10、请勿随意改变仪容里里连线,免得益坏仪容战危及仄安.11、档LCD隐现器隐现“”标记时,应即时调换电池,以保证丈量粗度.。

3280-10钳形表手册

3280-10钳形表手册
海拔2000m以下,室内 Φ33mm以下
直径 操作温湿度 仓储温度 温度特性 电源 最大额定功率 连续使用时间 尺寸和重量 防摔 附件 选件 适用标准
0~40℃,最大80% -10~50℃ 不结露 0~40℃范围:0.1×测量精度/℃ 额定电源3V DC×1 CR2032×1 锂电池 15VA 约150小时(标准),约80小时(AC测量模式,连续,无负载) 57(W) x 175(H) x 16(D) mm, 约 100 g 一米高处落向水泥地面 操作手册、9398携带盒、9208测试线 9209测试线固定器 安全: EN61010-1:1993+A2:1995 电流测量污染度2 过电压规范 (CAT) III (未知瞬间过电压 6000 V) 电压测量污染度2 过电压规范 (CAT) II (未知瞬间过电压4000 V) EN61010-2-031:1994, EN61010-2-032:1995 UL3111-1:1994, UL3111-2-32:1999, CAN/CSA-C22.2No. 1010.1-92+B-97, CAN/CSA-C22.2No. 1010.2.031-94, CAN/CSA-C22.2No. 1010.2.032-96 EMC: EN61326-1:1997+A1:1998
废弃电池。 ·请将电池放置在远离幼儿处,以免吞食事故。 注意 电池耗尽时,会有 标记闪烁。 1. 将测试线从被测物上移开,并关闭仪器电源。 2. 移除电池盖螺丝,打开仪器。 3. 移除用尽电池 4. 确认极性,更换指定型号的新电池。 5. 安装电池盖,拧紧螺丝。
注意:仪器包括的电池,是仅用于测试目的的。电池寿命不同。它耗尽时,请尽快用新的 CR2032 锂电池更换。 CR2032 锂电池在电子和电器商店有售。

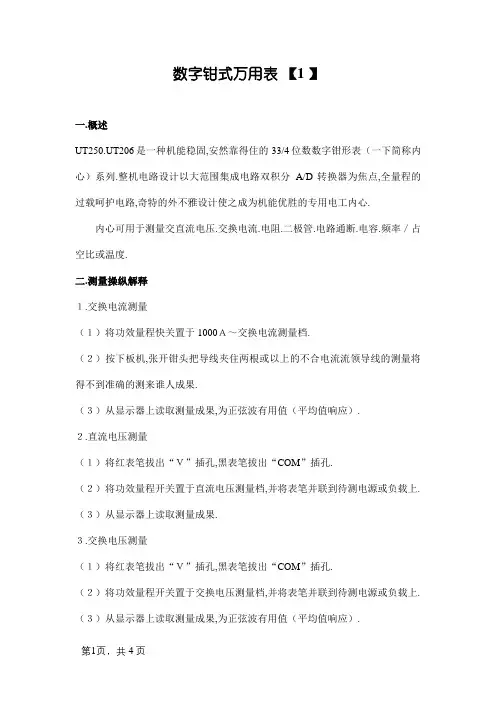

数字钳式万用表使用说明书

数字钳式万用表使用说明书

数字钳式万用表【1 】一.概述UT250.UT206是一种机能稳固,安然靠得住的33/4位数数字钳形表(一下简称内心)系列.整机电路设计以大范围集成电路双积分A/D转换器为焦点,全量程的过载呵护电路,奇特的外不雅设计使之成为机能优胜的专用电工内心.内心可用于测量交直流电压.交换电流.电阻.二极管.电路通断.电容.频率/占空比或温度.二.测量操纵解释1.交换电流测量(1)将功效量程快关置于1000A~交换电流测量档.(2)按下板机,张开钳头把导线夹住两根或以上的不合电流流领导线的测量将得不到准确的测来谁人成果.(3)从显示器上读取测量成果,为正弦波有用值(平均值响应).2.直流电压测量(1)将红表笔拔出“V”插孔,黑表笔拔出“COM”插孔.(2)将功效量程开关置于直流电压测量档,并将表笔并联到待测电源或负载上. (3)从显示器上读取测量成果.3.交换电压测量(1)将红表笔拔出“V”插孔,黑表笔拔出“COM”插孔.(2)将功效量程开关置于交换电压测量档,并将表笔并联到待测电源或负载上. (3)从显示器上读取测量成果,为正弦波有用值(平均值响应).4.电阻测量(1)将红表笔拔出“HZΩ”插孔,黑表笔拔出“COM”插孔. (2)将功效量程开关置于“Ω”档(电阻测量功效为默认值),并将表笔并联到被测电阻上.(3)从显示器上读取测量成果.5.二极管测试(1)将红表笔拔出“HZΩ”插孔,黑表笔拔出“COM”插孔.红表笔极性为“+”.黑表笔极性为“—”.(2)将功效量程开关置于“”测量档,再按SEECTL键选择进入二极管测试功效,红表笔接到被测二极管的正极,黑表笔接到二极管的负极.(3)从显示器上读取被测二极管的近似正向压降值,一般为0.5~0.8V.6.电路通断测试(1)将红表笔拔出“HZΩ”插孔,黑表笔拔出“COM”插孔.(2)将功效量程开关置于“·)))”档,再按SEECTL键选择进入电路通断测试功效,并将表笔并联到被测电路两头.(3)假如该两头之间的电阻低于70Ω,内置蜂鸣器将会发出响声暗示被测电路为导通.7.电容测量(1)将红表笔拔出“HZΩ”插孔,黑表笔拔出“COM”插孔.(2)将功效量程开关置于“”测量档,恢复按SEECTL键进入电容测量功效,并将表笔并联到被测电容上.(3)从显示器上读取测量成果.8.频率/占空比测量(1)将红表笔拔出“HZΩ”插孔,黑表笔拔出“COM”插孔.(2)将功效量程开关置于频率测量档,并将表笔并联到待旌旗灯号源上. (3)在进行频率测量时,按一次Hz键可选择进入占空比测量功效,再按一次Hz 键则返回频率测量功效.(4)在进行电压或电流测量时,按一次Hz键即进入频率测量功效,再按一次HZ 键即进入占空比测量,第三次按Hz键则返回原测量功效.(5)在应用Hz键转换测量进程中,内心会主动将现时主动量程切至手动量程.要恢复主动量程往返扭转功效量程开关即可.(6)从显示器上读取测量成果.9.温度测量(1)将温度探头的输出端(正.负极)分离接入内心“HZΩ”.“COM”输入插孔.(2)将功效量程开关置于℃温度测量档,将温度探头的测温端置于待测物面上或内部.(3)从显示器上读取测量成果.三.保养和保护警告:在打开内心后盖之前,应确认钳头和表笔已分开被测电路.*干净内心只能应用湿布和少量洗涤剂,切忌用化学溶剂擦拭表壳.*如发明内心由任何平常,应立刻停滞应用并送维修.*在有须要对内心进行校验和维修时,请由有资历的专业维修人员或指定的维修部分维修.四.安然请求1.应用前要检讨内心及表笔,谨防任何损掉或不正常的现象.假如发明任何平常情形,如表笔袒露.机壳破损.液晶显示器无显示等,请不要进行应用.严禁应用没有后盖和后盖没有盖好的内心,不然有电击安全.2.表笔破损必须改换,并换上同样型号或雷同电气规格的表笔.3.当内心正在测量时,不要接触袒露的电线.衔接器.没有应用的输入端或正在测量的电路.4.测量高于直流60V或交换30V以上的电压时,务必当心谨严,切记手指不要超出表笔挡手部分,防止触电.5.在不克不及肯定被测量的大小范围时,将功效量程开关置于最大量程地位.切勿超出每个量程所划定的输入极限值.6.不要测量高于许可输入值的电压或电流.7.测量时功效开关必须置于准确的量程档位,在功效量程开关转换之前,必须断开表笔与被测电路的来年逛街,严禁在测量进行中转换档位,以免破坏内心.8.进行在线电阻.电容.二极管或电路通断测量之前,必须起首将电路中所有电源关断并将所有电容器放电.9.不要在高温.高湿.易燃.易爆和强磁场情形中的存放.应用内心.10.请勿随便转变内心内部连线,以免破坏内心和危及安然.11.档LCD显示器显示“”标记时,应实时改换电池,以确保测量精度.。

SMG2000B 数字式双钳相位伏安表 使用说明书

SMG2000B 数字式双钳相位伏安表 使用说明书

SMG2000B数字式双钳相位伏安表产品说明书武汉赫兹电力设备有限公司尊敬的顾客:感谢您购买本公司SMG2000B数字式双钳相位伏安表。

在您初次使用该仪器前,请您详细地阅读本使用说明书,将可帮助您熟练地使用本仪器。

我们的宗旨是不断地改进和完善公司的产品,因此您所使用的仪器可能与使用说明书有少许的差别。

如果有改动的话,我们会用附页方式告知,敬请谅解!您有不清楚之处,请与公司售后服务部联络,我们定会满足您的要求。

由于输入输出端子、测试柱等均有可能带电压,您在插拔测试线、电源插座时,会产生电火花,小心电击,避免触电危险,注意人身安全!安全要求请阅读下列安全注意事项,以免人身伤害,并防止本产品或与其相连接的任何其它产品受到损坏。

为了避免可能发生的危险,本产品只可在规定的范围内使用。

为了防止火灾或人身伤害,只有合格的技术人员才可执行维修。

使用适当的电源线。

只可使用本产品专用、并且符合本产品规格的电源线。

正确地连接和断开。

当测试导线与带电端子连接时,请勿随意连接或断开测试导线。

产品接地。

本产品除通过电源线接地导线接地外,产品外壳的接地柱必须接地。

为了防止电击,接地导体必须与地面相连。

在与本产品输入或输出终端连接前,应确保本产品已正确接地。

注意所有终端的额定值。

为了防止火灾或电击危险,请注意本产品的所有额定值和标记。

在对本产品进行连接之前,请阅读本产品使用说明书,以便进一步了解有关额定值的信息。

请勿在无仪器盖板时操作。

如盖板或面板已卸下,请勿操作本产品。

使用适当的保险丝。

只可使用符合本产品规定类型和额定值的保险丝。

避免接触裸露电路和带电金属。

产品有电时,请勿触摸裸露的接点和部位。

在有可疑的故障时,请勿操作。

如怀疑本产品有损坏,请本公司维修人员进行检查,切勿继续操作。

请勿在潮湿环境下操作。

请勿在易爆环境中操作。

保持产品表面清洁和干燥。

――安全术语警告:警告字句指出可能造成人身伤亡的状况或做法。

小心:小心字句指出可能造成本产品或其它财产损坏的状况或做法。

EM306系列数字钳形表使用手册说明书

EM306系列数字钳形表使用手册说明书

Read this manual thoroughly before use OWNERS MANUALEM306 SERIESDIGITAL CLAMP METERTo avoid possible electric shock or personal injury, follow these guidelines:a. Do not use the meter if it is damaged. Before you use the meter, inspect the case. Pay particular atte- ntion to the insulation surrounding the connectors.WarningThis instrument is warranted to be free from defects in material and workmanship for a period of one year. Any instrument found defective within one year from the delivery date and returned to the factory withtransportation charges prepaid, will be repaired, adjusted,or replaced at no charge to the original purchaser. This warranty does not cover expandable items such as batteries or fuses. If the defect has been caused by a misuse or abnormal operating conditions, the repair will be billed at a nominal cost.SAFETY INFORMATIONThis series clamp meters have been designed according to IEC -61010 concerning electronic measuring instruments with a measurement category (CAT II 600 V) and Pollution degree 2.WARRANTYInspect the test leads for damaged insulation or expo-sed metal. Check the test leads for continuity. Replace damaged test leads before you use the meter.Do not use the meter if it operates abnormally.Protection may be impaired. When in doubt, have the meter serviced.Do not operate the meter around explosive gas,vapor, or dust.Do not apply more than the rated voltage, as marked on the meter, between terminals or between any terminal and earth ground.Before use, verify the meter's operation by measuring a known voltage.When servicing the meter, use only specified replacement parts.Use with caution when working above 30V ac rms,42V peak, or 60V dc. Such voltages pose a shock hazard.When using the probes, keep your fingers behind the finger guards on the probes.Connect the common test lead before you connect the live test lead. When you disconnect test leads,disconnect the live test lead first.Remove the test leads from the meter before youb.c.d.e.f.g.h.i.j.k.open the battery door or measure AC current.Do not operate the meter with the battery door or portions of the case removed or loosened.To avoid false readings, which could lead to possible electric shock or personal injury, replace the batteries as soon as the low battery indicator ( " " or " appears.Before using the clamp jaws to clamp the conductor to be measured, make sure that all the test leads have been removed from the clamp meter.Remove test leads from the meter and remove the clamp jaw from the clamped conductor before opening the meter case or the battery door.Remaining endangerment:When an input terminal is connected to dangerous live potential it is to be noted that this potential at all other terminals can occur!CATII-Measurement Category II is for measurements performed on circuits directly connected to lowvoltage installation.(Examples are measurements on household appliances, portable tools and similar equipments.) Do not use the meter formeasurements within Measurement Categories III and IV.l.m.o.n.p.q.CautionTo avoid possible damage to the meter or to the equi-pment under test, follow these guidelines:1. Disconnect circuit power and discharge allhigh-voltage capacitors before testing resistance, diode and continuity.2. Use the proper function and range for your measurements.3. Before moving the rotary switch to change functions, disconnect test leads from the circuit under test and remove the clamp jaws from the clamped conductor.AC (Alternating Current)DC (Direct Current)Important safety information. Refer to the manual.Dangerous voltage may be present.Earth groundConforms to European Union directivesDouble insulatedDiodeELECTRICAL SYMBOLSGENERAL DESCRIPTIONThis series meters are compact 3 1/2-digit digital clamp meters for measuring DC voltage, AC voltage, AC current, resistance, diode and continuity (only EM306B and EM306C ). They are easy to operate and are ideal instruments.GENERAL SPECIFICATION Display: 3 1/2 -digit LCD with a max. reading of 1999 Overrange indication : "1" shown on LCDSampling rate: Approximate 3 times per sec.Error caused by improper position: Reading1%(Note: The conductor should be placed in thecenter of the area closed by the jaws to avoid this error)Sensor : Clamp-shape transformer for ACmeasurement.Jaw opening capability : 27mmMax. measurable conductor : * 25mmBattery : 3V, CR2032, three batteriesLow battery indication : "Operation temperature :0*~40*, <75%RHStorage temperature : -20*~ 60*, <85%RHSize : 151mm *65mm *34mmWeight : about 127g( including battery )SPECIFICATIONSAccuracy is specified for a period of one year after calibration and at 18*~ 28* with relative humidity up to 75%. Accuracy specifications take the form of:*([% of Reading]+[number of Least Significant Digits]).Input impedance: 9M *Frequency response: 40Hz~400HzMax. permitted input voltage: 600VrmsAC Voltage Overload protection Range Resolution Accuracy 600V 1V *(1.2%+3)DC 600VAC 600VrmsInput impedance: 9M *Max. permitted input voltage: 600VrmsDC Voltage Overload protection Range Resolution Accuracy 600V 1V *(1.0%+2)DC 600VAC 600VrmsAC CurrentResponse: Average, calibrated in rms of sine wave.Frequency range: 50 ~ 60Hz2A range is only for EM306C.Range Resolution Accuracy Overload protection 500A (30 secs.)1mA 2A*(2.5%+5)200A100mA 1A 400A 10mA 20A*(3.0%+5)*(5.0%+5)Audible Continuity (EM306B, EM306C )DiodeResistance Range Resolution Accuracy Overload protection 200k *100**(1.5%+2)DC 250V AC 250Vrms 2000*1**(1.2%+2)PANEL INTRODUCTION1. Clamp JawUsed to clamp the conductor to be measured.To get more accurate reading, the conductor should be in the center of the jaws.2. TriggerUsed to open and close the jaws for AC current measurement.3. Display3 1/2-digit LCD, with a max. reading 1999.54326174. "COM" JackPlug-in jack for the black (Negative) test lead.5. "V*Plug-in jack for the red (Positive) test lead.6. Rotary SwitchUsed to select desirable function and range as well as to turn on /off this meter.7. "HOLD" ButtonAfter pressing the button, the present reading isheld on the display, meanwhile "HOLD" is displayed on LCD as an indicator. To exit the Hold Mode,press the button again and the indicator "HOLD" will disappear.OPERATING INSTRUCTIONMeasuring DC Voltage1. Insert the plug of the black test lead to the "COM" jack, the plug of the red test lead to the "V*jack.2. Set the rotary switch to " " position.3. Connect the test leads to the source or load to be measured.4. Read the voltage value on the LCD. The polarity of the red test lead connection will be indicated as well.Measuring AC Voltage1. Insert the plug of the black test lead to the "COM" jack, the plug of the red test lead to the "V*jack.2. Set the rotary switch to " " position.3. Connect the test leads to the source or load to be measured.4. Read the voltage value on the LCD.Measuring AC Current1. Set the rotary switch to the desired AC currentrange position.2. Press the trigger and clamp the conductor to bemeasured with the jaws.Make sure that the jaws are perfectly closed.Note:a. Each time only one conductor should be clamped.b. The conductor should be in the center of the area closed by the jaws in order to get an accuratereading.c. Don't touch the conductor with your hand or skin.3. Read the reading on the display.Measuring Resistance1. Insert the plug of the black test lead to the "COM"jack, the plug of the red test lead to the "V*jack.2. Set the rotary switch to the desired resistancerange position ("2000*" or "200k*").3. Connect the test leads across the load to bemeasured.4. Read the reading on LCD.Note:For EM306B and EM306C, the built-in buzzer will sound when the resistance being measured is less than about 30*w ith the rotary switch in "2000*" position.Before you do in-circuit resistance measurement, make sure that the power of the circuit has been disconnec-ted and all the capacitors have been discharged.Measuring for continuity (only EM306B and EM306C )1. Insert the plug of the black test lead to the "COM"jack, the plug of the red test lead to the "V*jack.position.3. Connect the test leads across the load to bemeasured.4. When the resistance being measured is less thanabout 30*,t he built-in buzzer will sound.Measuring Diode1. Insert the plug of the black test lead to the "COM"jack, the plug of the red test lead to the "V*clip (You can move it for battery replacement)jack ( the polarity of the red test lead is "+").2. Set the rotary switch to the " " position.3. Connect red test lead to the anode of the diode, black test lead to the cathode of the diode.4. Read the approximate forward voltage on LCD ( Note: Reading's unit is "mV" ).BATTERY REPLACEMENT When the symbol "means the batteries are low and should be replaced.To replace the batteries, remove the screw on thebattery door, replace the exhausted batteries with new batteries of the same type(3V, CR2032, 3 batteries).Refer to the figure, the Plus ("") side of the batteris must face up. Rejoin the battery door and reinstall the screw.GENERAL MAINTENANCEPeriodically wipe the case with a damp cloth and mild detergent. Do not use abrasives or solvents.Dirt or moisture in the jacks can affect readings.Clean the jacks as follows:1. Make sure that no object is clamped in the jaws.2. Turn the meter off and remove all test leads.3. Shake out any dirt that may be in the jacks.4. Soak a new swab with alcohol. Work the swab around in each jack.ACCESSORIESManual: 1 pieceTest leads: 1 pair。

smg2000B数字双钳相位表使用说明书

smg2000B数字双钳相位表使用说明书

SMG2000B(50HZ/25HZ)数字双钳相位伏安表最新一代相位表—SMG2000B型数字双钳相位表是我公司积多年相位表生产经验与用户反馈信息研究的新产品,荣获两项国家专利(专利号:962364738 002267764)。

这种相位表为手持式结构;电流分辩率达0.1mA;电压分辩率0.1V;该相位表在10mA-10A 电流范围内,3V-500V电压范围内测量相位时不用断开电路和更换量限;该相位表微功耗设计,且具有电池电压检测功能。

该相位表开关功能及布局合理,转动开关即可读出被测电压、电流及其相位。

SMG2000B型数字双钳相位表采用的新型小型电流钳也已申请国家专利(国家专利申请号:032189370),新型电流钳钳头细长,解决了钳型相位表导线密集处测量的难题;钳型互感器的钳壳采用高强度工程塑料,强度及韧性好,不易摔坏;体积小,重量轻;外形圆滑,手感良好。

1、SMG2000B型数字双钳相位表的用途SMG2000B型数字双钳相位表是理想的手持式相位表、是一种多功能相位表。

使用这种相位表,不仅可以测量交流电压,而且它能在不断开被测电路的情况下,测量交流电流,测量两电压之间、两电流之间及电压、电流之间的相位。

由于这种相位表具备上述功能,它的用途极为广泛。

该相位表可以完成感性电路和容性电路的判别;该相位表可以方便地直接读出差动保护各组CT之间的相位关系;该相位表可以检查变压器的接线组别;该相位表可以测量三相电压的相序;该相位表可以通过相位测量确定有功电度表接线正确与否,使有功表正确投入运转;该相位表可以估断电度表运行的快慢,合理收交电费。

这种相位表具有极高的电流分辩率,还可作漏电流表使用。

因此,这种相位表是电力部门、工厂和矿山、石油化工、冶金系统进行二次回路检查的理想相位表。

2、SMG2000B型数字双钳相位表的技术指标2.1 量程◆2.1.1 相位:0-360°◆2.1.2 电压:0-200V/500V◆2.1.3 电流:0-200mA/2A/10A2.2 基本误差(在参比条件下的准确度)◆2.2.1参比条件:(注明:频率为25±2HZ的SMG2000B+型数字双钳相位伏安表是我公司专为铁路系统最新研制的产品,己经华东国家计量测试中心、上海市计量测试技术研究院鉴定合格,上海铁路通信工厂现己使用,反应比较满意。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

U=180 450V
(3 +1d ) (I=30 600A U=180 450V)
1
(4 +1d) I=2 200A
+2 -6 1d (I=6 30A U=90 180V)
电 阻*** 2000
U=90 180V
(4 +1d ) (I=30 600A U=90 180V)
(1.0%+2d)
1
* 最大输入电压 600V 输入阻抗 10M
=UAB IA cos(30 + A)+ UCB IC cos(330 + c)
=UAB IA cos(30 + A)+UCB Ic cos(30 - c) 式中 UAB 与 IA 之间的相位角 30 + 及 UCB 与 IC 之间相位角 330 + 可由图 3 看出 UCB IC cos(30 - )是由 UCB IC cos(330 + )化简而来 我们必须记住 UCB 超前 Ic 的真实相位角 为 330 + K 是与电压互感器 电流互感器有关的常数 A, B, c 是各相负载相位角 负 载平衡时相等 一般在 0 30 于是 我们可以得出以下结论作为三相三线电度表接线正确的 判定标准 即 第一个元件 U.I 之间相位角为 30 60 第二个元件 U.I 之间相位角为 330 360
VC3222A/VC3222B 数字钳形相位表使用说明书
一 概述 VC3222A/B 数字钳形相位表是测量工频电压与电流之间相位 交流电流 交流电压和电阻的钳形
表 测量交流电流以及电压与电流之间相位时 不必断开电流回路 从而使测量安全 方便 迅速 通过对电压 电流之间相位的测量 使用本表能测算出功率因数 有功功率及无功功率 也能测算出 相序 电压之间相位及电流之间相位
-5-
注意 被测电压不得超过 600V
3 电阻测量 将量程开关转至 位置 将两支表笔插头分别插入 V/ 和 COM 插孔 表笔探针接在被测电阻两端 显示器显示被测电阻值 如显示器指示超量程 即 LCD 最高位显 1 时说明被测电阻大于 2000 或开路
4 相位测量 本表可以测量任何相关或不相关的 50Hz 工频电压与电流间的相位 步骤如下 量程开关转到 位置 红色表笔插头插入 V/ 插孔 表笔探针接电压火线 黑色表笔插头插入 COM 插孔 表笔探针 接电压地线 按压手柄张开钳口 包围被测电流导线 然后将手松开闭合钳口 电流正方向是由仪表正面指 向背面 显示器显示出电压超前电流的相位角数值 如果电压极性接反 指示值会差 180 电流方向 取反 也会如此 测量结束后 先将二支表笔离开电压火线和地线 然后按压手柄张开钳口 使仪表脱离被测电 流导线
例如 测得 1=50
2=35 则 = 1 2=50 35 =15 U1 滞后 U2 为 15
-4-
6 测算三相功率
1 三相四线电路
这种电路可以接单相电路测量方法分别测出各相电压 相电流 相电压与相电流之间的相位角后
算出其它参数 如 P Q S 等 而将三个单相功率相加 就得出三相电路总功率 无功功率和
A BC 1
2
IA IB IC
ia
CTa
ic
CTc
a b c PT
ZA ZB ZC
图 2 高压计量三相三线电度表接线图
UCB
60
UCA
UAB
60
UA 30 IA
C
A
IC
UC
30
B
30
IB UB
60
UBA
120
UAC
UBC
图 3 三相平衡电路向量较
-3-
下面用此方法检修三例三相高压计量电度表的接线 电度表不转 检查 Uab Ucb ia ic 均正常 测第一个元件电压与电流之间相角为 290 第二个元件为 110 都不符合判定标准 二个元件接线均有误 从图 3 分析可得出 Uab 与 ic 间是 270 + Ucb 与 ia 间 90 + 很明显可以判断出第一个元件电流线圈没接 ia 而接了 ic 第二个元件电 流线圈接了 ia 交换后 计量正常 这里 显然是 20 电能表接线完毕 接通负载后转动很慢 检查 Uab Ucb ia ic 均正常 测第一个元件电压与电流之间相角为 220 第二个元 件为 340 按判定标准第二元件是 330 360 之间 这个元件接线基本正确 而第一元件 远不在 30 60 之内 接线必有错误 从图 3 可分析出 Uab 与-ia 之间的夹角是 210 + 仔细检查 Uab 接线是正确的 因此可以判定与第一个元件电流线圈串连的电流互感器极性接 反 当把此电流互感器极性对调后 测量第一元件 U I 间相位为 40 符合判定规则 计量 显示正常 在这里负载的相位角显然是 40 30 =10 电能表缓慢反转 第 1 元件 U I 间 45 接线正确 30 60 之内 第 2 元件 U I 间 165 不在 330 360 之内 接线错误 按图 3 分析 Ubc 与 ic 之间是 150 + 仔细检查 ic 接法正确 而 Ucb 接成了 Ubc 将电压 极性改正后 仪表工作正常 Ucb 与 ic 之间为 345 这里 显然是 15
自然容易得到 例如测 UAB 与 IA 之间为 50 则 =50 -30 =20 由计算器查得 cos =0.94
其它参数按下面公式算出
三相有功功率
P= 3 UAB IA cos
三相无功功率
Q= 3 UAB IA sin
三相视在功率
S= 3 UAB IA
七 电池更换 当 标志出现在显示器上时 说明仪表内附电池电压过低 以致于影响测量准确度 这时 必须按下面方法更换电池 仪表必须在脱离被测电压 电流的状态下 即表笔不接被测电压 钳口不包围被测电流导线的 情况下 方可更换电池 拧下固定螺钉 拿开电池盖 取出原电池 将新电池与电池引线扣接牢固 装入电池盒 放上电池盖 用螺钉固定
VC3222A
准确度
VC3222B
分辨率
交流电流
20A 200A
(2.5%+7d (2.5%+7d
(2.5%+7d
10mA 100mA
600A 交流电压* 600V
(3.0%+7d
1A
(1.2%+7d
1V
(3 +1d) I=2 200A
+1 -5 1d (I=6 30A U=180 450V)
相 位** 360
VC3222A/B 采用电子电路构成相位转换器 电流信号由钳式电流互感器取得 电压和电流两路信 号通道互相隔离 相位读数从 0 至 360
本表在低压电网线路 电气设备仪器的检修以及高 低压 单 三相电度表接线正确性判定方面 变压器纵差保护接线正确性的检查方面有着广泛的用途
二 特性
1 一般性能
1 显示 3 1/2 位液晶显示 字高 15mm 最大读数 1999
注意 测量相位时 电压范围为 90V 450V 电流范围 2 200A(VC3222A) 2 600A(VC3222B) 灵活运用本表还可以测算出相序 两个电压之间相位 两个电流之间相位 详见实际应用举例
-2-
5 功率因数测算 测量出相位 后 就பைடு நூலகம்很方便在计算器或三角函数表上查出功率因数 PF=cos 值 当 90 时 负载为感性 当 270 时 负载为容性 这种情况下功率因数为 cos 360
6 有功功率测算 测出 U I cos 后 其乘积是有功功率 P 即 P=UIcos
7 无功功率测算 测出 U I 后 在计算器中查得 sin 可得出无功功率 Q=UIsin
五 实际应用举例
1 测量单相电气设备的电压 电流 相位 功率因数 有功功率 无功功率 按使用方法 2 测得 U =220V 按使用方法 1 测得电流 I=10A 按使用方法 4 测得 =20 由计算器查得功率因数 PF=cos20 =0.94 算出有功功率 P=U·I·cos =220 10 0.94=2068W 由计算器查得 sin20 =0.342 算出无功功率 Q=U·I·sin =220 10 0.342=752VAr
四 使用方法
1 交流电流测量 将量程开关旋转至所选定的电流量程 若不知道被测电流大概数值 请先选择最大的电流量程 按压手柄张开钳口 包围被测导线后 松开手柄闭合钳口 为使测量准确 请尽量将导线处于 钳口几何中心 显示器显示被测电流值
注意 尽量避免被测电流过载
2 交流电压测量 将量程开关旋至 V 红表笔插头插入 V/ 插孔 黑表笔插头插入 COM 插孔 表笔探针分别接在被测电压两端 显示器显示被测电压值
3 测算相序 在三相三线平衡电路中 正相序时 UAB 超前 UBC 为 120 逆相序时 UBC 超前 UAB 为 120 虽 然 VC3222 只能直接测 U.I 之间相位 但是我们可以通过以 Ic 作为公共电流的方式 先后测出 UAB 与 Ic 之间的相位角及 UBC 与 Ic 之间相位角 将此两数值相减 可得出两个电压之间相位差 从而判断出相序 例如 按使用方法 4 测出 UAB 与 Ic 之间相位为 280 UBC 与 Ic 之间为 160 UAB 超前 UBC 的相位为 280 160 =120 电路为正相序 负载的相位角是 280 270 =10 按使用方法 4 测出 UAB 与 Ic 之间相位为 170 UBC 与 Ic 之间为 290 UBC 超前 UAB 的相位为 290 170 =120 电路为逆相序 负载的相位角是 290 270 =20 在三相四线平衡电路中 测相电压 UA 与 Ic 间相位 相电压 UB 与 Ic 间相位 然后将两次数值相 减 即得出 UA 与 UB 之间相位差 据此按上述方法判断相序
视在功率也照此办理可以得出总无功功率和总视在功率
2 三相三线电路
