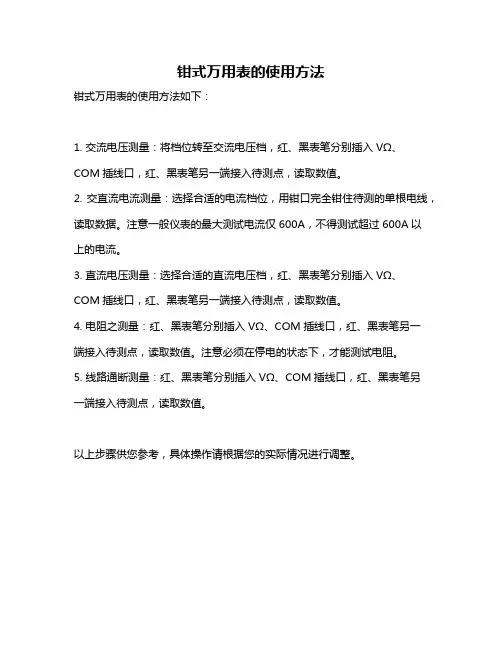

钳式万用表的使用方法如下：
1. 交流电压测量：将档位转至交流电压档，红、黑表笔分别插入VΩ、COM插线口，红、黑表笔另一端接入待测点，读取数值。
2. 交直流电流测量：选择合适的电流档位，用钳口完全钳住待测的单根电线，读取数据。
注意一般仪表的最大测试电流仅600A，不得测试超过600A以
上的电流。
3. 直流电压测量：选择合适的直流电压档，红、黑表笔分别插入VΩ、COM插线口，红、黑表笔另一端接入待测点，读取数值。
4. 电阻之测量：红、黑表笔分别插入VΩ、COM插线口，红、黑表笔另一
端接入待测点，读取数值。
注意必须在停电的状态下，才能测试电阻。
5. 线路通断测量：红、黑表笔分别插入VΩ、COM插线口，红、黑表笔另
一端接入待测点，读取数值。
以上步骤供您参考，具体操作请根据您的实际情况进行调整。
钳形表 使用方法
钳形表是一种用于测量交流电流的便携式仪器，它可以直接夹在电线上进行测量，而不需要断开电路。
以下是钳形表的基本使用方法：
1. 选择合适的量程：首先，你需要根据你要测量的电流大小选择合适的量程。
如果选择的量程过大，可能会导致读数不准确；如果选择的量程过小，可能会损坏钳形表。
2. 打开钳形表：将钳形表的电源开关打开，此时钳形表的显示屏上应该显示“0.0”。
3. 夹住电线：将钳形表的两个钳口分别夹住电线，确保它们紧密接触。
注意，不要将钳口夹在电线的绝缘层上，而应该直接夹在电线的导体部分。
4. 读取读数：此时，钳形表的显示屏上应该会显示出电流的大小。
如果没有显示，可能是因为你选择的量程过大或过小，或者你的操作不正确。
5. 关闭钳形表：测量完毕后，记得关闭钳形表的电源开关。
注意事项：
1. 在使用钳形表之前，一定要确保你的手是干燥的，否则可能会导致触电。
2. 不要在有雷电的情况下使用钳形表，否则可能会导致设备损坏。
3. 不要在有高压电流的电路上使用钳形表，否则可能会导致设备损坏和触电。
4. 在使用钳形表时，一定要遵守安全规定，避免发生危险。
钳形表的使用方法

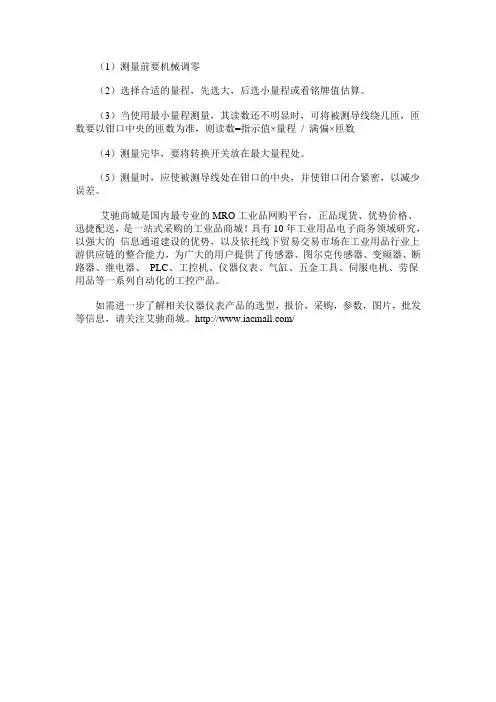

（1）测量前要机械调零
（2）选择合适的量程，先选大，后选小量程或看铭牌值估算。
（3）当使用最小量程测量，其读数还不明显时，可将被测导线绕几匝，匝数要以钳口中央的匝数为准，则读数=指示值×量程/ 满偏×匝数
（4）测量完毕，要将转换开关放在最大量程处。
（5）测量时，应使被测导线处在钳口的中央，并使钳口闭合紧密，以减少误差。
艾驰商城是国内最专业的MRO工业品网购平台，正品现货、优势价格、迅捷配送，是一站式采购的工业品商城！具有10年工业用品电子商务领域研究，以强大的信息通道建设的优势，以及依托线下贸易交易市场在工业用品行业上游供应链的整合能力，为广大的用户提供了传感器、图尔克传感器、变频器、断路器、继电器、PLC、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用品等一系列自动化的工控产品。
如需进一步了解相关仪器仪表产品的选型，报价，采购，参数，图片，批发等信息，请关注艾驰商城。
/。
钳表的使用方法
钳表的使用方法
一，测交流电压。
将钳形表旋钮，选到交流电压挡位。
插入探针，打开表开关。
将探针分别接触要测定的不同点位，即可显示两点位间电压。
二，测定交流电流。
利用钳形感应区测定。
旋钮旋转到交流电流挡位，打开表开关，将单股通电电线，放入钳形中心位置。
表即可显示此单股电路电流。
三，测电路通断。
将整个电路断电，确保完全断电，包括必要的电容器放电。
然后插入探针，打开表开关，挡位选至欧姆电阻位置。
使用探针探测不同点位，如果发出短路报警说明通畅，否则两点位不通。

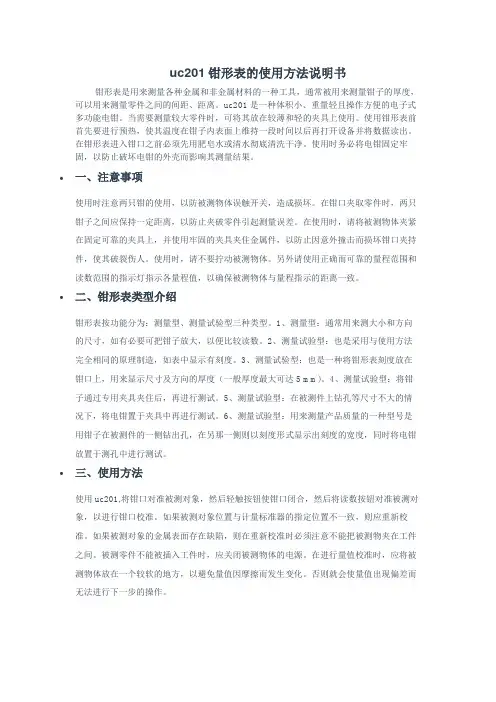

uc201钳形表的使用方法说明书
uc201钳形表的使用方法说明书钳形表是用来测量各种金属和非金属材料的一种工具，通常被用来测量钳子的厚度，可以用来测量零件之间的间距、距离。
uc201是一种体积小、重量轻且操作方便的电子式多功能电钳。
当需要测量较大零件时，可将其放在较薄和轻的夹具上使用。
使用钳形表前首先要进行预热，使其温度在钳子内表面上维持一段时间以后再打开设备并将数据读出。
在钳形表进入钳口之前必须先用肥皂水或清水彻底清洗干净。
使用时务必将电钳固定牢固，以防止破坏电钳的外壳而影响其测量结果。
•一、注意事项使用时注意两只钳的使用，以防被测物体误触开关，造成损坏。
在钳口夹取零件时，两只钳子之间应保持一定距离，以防止夹破零件引起测量误差。
在使用时，请将被测物体夹紧在固定可靠的夹具上，并使用牢固的夹具夹住金属件，以防止因意外撞击而损坏钳口夹持件，使其破裂伤人。
使用时，请不要拧动被测物体。
另外请使用正确而可靠的量程范围和读数范围的指示灯指示各量程值，以确保被测物体与量程指示的距离一致。
•二、钳形表类型介绍钳形表按功能分为：测量型、测量试验型三种类型。
1、测量型：通常用来测大小和方向的尺寸，如有必要可把钳子放大，以便比较读数。
2、测量试验型：也是采用与使用方法完全相同的原理制造，如表中显示有刻度。
3、测量试验型：也是一种将钳形表刻度放在钳口上，用来显示尺寸及方向的厚度（一般厚度最大可达5 mm)。
4、测量试验型：将钳子通过专用夹具夹住后，再进行测试。
5、测量试验型：在被测件上钻孔等尺寸不大的情况下，将电钳置于夹具中再进行测试。
6、测量试验型：用来测量产品质量的一种型号是用钳子在被测件的一侧钻出孔，在另那一侧则以刻度形式显示出刻度的宽度，同时将电钳放置于测孔中进行测试。
•三、使用方法使用uc201,将钳口对准被测对象，然后轻触按钮使钳口闭合，然后将读数按钮对准被测对象，以进行钳口校准。
如果被测对象位置与计量标准器的指定位置不一致，则应重新校准。
钳型电流表的使用方法
钳形电流表分高、低压两种，用于在不拆断线路的情况下直接测量线路中的电流。
其使用方法如下：（１）使用高压钳形表时应注意钳形电流表的电压等级，严禁用低压钳形表测量高电压回路的电流。
用高压钳形表测量时，应由两人操作，非值班人员测量还应填写第二种工作票，测量时应戴绝缘手套，站在绝缘垫上，不得触及其它设备，以防止短路或接地。
（２）观测表计时，要特别注意保持头部与带电部分的安全距离，人体任何部分与带电体的距离不得小于钳形表的整个长度。
（３）在高压回路上测量时，禁止用导线从钳形电流表另接表计测量。
测量高压电缆各相电流时，电缆头线间距离应在３００mm以上，且绝缘良好，待认为测量方便时，方能进行。
（４）测量低压可熔保险器或水平排列低压母线电流时，应在测量前将各相可熔保险或母线用绝缘材料加以保护隔离，以免引起相间短路。
（５）当电缆有一相接地时，严禁测量。
防止出现因电缆头的绝缘水平低发生对地击穿爆炸而危及人身安全。
（６）钳形电流表测量结束后把开关拔至最大程档，以免下次使用时不慎过流；并应保存在干燥的室内。
(三)正确使用钳形电流表测量交流电流钳形电流表的用途、选用和用前检查1.用途：它可以在不中断负载运行的条件下测量低压线路上的交流电流。
2.选用：它的精度及最大量程应满足测试的需要。
3.用前检查：(1)外观检查：各部位应完好无损；钳把操作应灵活；钳口铁心应无锈、闭合应严密；铁心绝缘护套应完好；指针应能自由摆动；档位变换应灵活、手感应明显；(2)调整：将表平放，指针应指在零位，否则调至零位。
测量1.选择适当的档位。
选档的原则是：(1)已知被测电流范围时：选用大于被测值但又与之最接近的那一档。
(2)不知被测电流范围时：可先置于电流最高档试测(或根据导线截面，并估算其安全载流量，适当选档)、根据试测情况决定是否需要降档测量。
总之，应使表针的偏转角度尽可能地大。
2.测试人应戴手套，将表平端，张开钳口，使被测导线进入钳口后再闭合钳口。
钳型电流表的使用
让资源更有价值
• 在高压回路上测量时，禁止用导线从钳形电流表另接表计 测量。测量高压电缆各相电流时，电缆头线间距离应在３ ００mm以上，且绝缘良好，待认为测量方便时，方能进 行在高压回路上测量时，严禁用导线从钳形电流表另接表 计测量。在测量高压电缆各相电流时，电缆头线间距离应 在300mm以上，且绝缘良好，测量方便者，方可进行。 三相中当有一相接地时，严禁测量。
让资源更有价值
• 值班人员在高压回路上使用钳形电流表进行测量工作，应 由两个人进行，非值班人员测量时，应填第二种工作票。 测量低压可熔保险器和水平排列低压母线电流时，测量前 应将各相保险器和母线用绝缘材料加以保护隔离，以免引 起相间短路，同时应注意不得触及其它带电部分。 • 。
让资源更有价值
• 当电缆有一相接地时，严禁测量。防止出现因电缆头的绝 缘水平低发生对地击穿爆炸而危及人身安全。（６） 钳 形电流表测量结束后把开关拔至最大程档，以免下次使用 时不慎过流；并应保存在干燥的室内
ቤተ መጻሕፍቲ ባይዱ
让资源更有价值
• •
1．结构及原理 钳形表实质上是由一只电流互感器、钳形扳手和一只 整流式磁电系有反作用力仪表所组成。
让资源更有价值
• • •
2．使用方法 （1）测量前要机械调零 （2）选择合适的量程，先选大，后选小量程或看铭 牌值估算。 • （3）当使用最小量程测量，其读数还不明显时，可 将被测导线绕几匝，匝数要以钳口中央的匝数为准，则读 数＝指示值×量程 / 满偏×匝数 • （4）测量完毕，要将转换开关放在最在量程处。 • （5）测量时，应使被测导线处在钳口的中央，并使 钳口闭合紧密，以减少误差
钳型电流表
让资源更有价值
•
钳形表(钳表)，是集电流互感器与电流表于一身的仪表 ，其工作原理与电流互感器测电流是一样的。 钳形表是 由电流互感器和电流表组合而成。电流互感器的铁心在捏 紧扳手时可以张开；被测电流所通过的导线可以不必切断 就可穿过铁心张开的缺口，当放开扳手后铁心闭合。穿过 铁心的被测电路导线就成为电流互感器的一次线圈，其中 通过电流便在二次线圈中感应出电流。从而使二次线圈相 连接的电流表便有指示-----测出被测线路的电流
直流钳形表的使用方法
《直流钳形表的使用方法》嘿，朋友们！今天来和大家唠唠直流钳形表咋用。
这玩意儿可有用了，就像一个电力小侦探。
首先呢，在使用之前，得检查一下这个钳形表是不是好的。
我有一次啊，拿到一个钳形表，看都没看就想测电流。
结果半天没反应，后来才发现电池没电了，闹了个大笑话呢。
所以啊，先看看显示屏亮不亮，各个按键按起来有没有反应，这就跟出门前检查钥匙带没带一样重要。
接下来就可以开始测量直流电流啦。
把钳形表的钳口打开，这个钳口就像一张大嘴巴。
然后呢，把要测量的导线稳稳地放到钳口中间。
注意哦，一定要放正，不能歪歪斜斜的，就像给小孩喂饭，得把勺子对准嘴巴一样。
我之前测量家里小电器的电流时，那导线特别细，我试了好几次才把它放到钳口中间合适的位置，可折腾了。
然后，把钳口合上。
这时候钳形表就开始工作啦，显示屏上就会显示出电流的数值。
如果数值显示得不清楚或者一直在跳，那可能是接触不良或者周围有干扰。
我在一个比较杂乱的电器堆旁边测量的时候，数值就老是乱跳，后来换了个干净的地方就好了。
要是想测量直流电压呢，就得用表上的表笔啦。
把红表笔插到对应的电压孔，黑表笔插到公共端。
然后把红黑表笔分别接到被测电源的正负极上，就像给它们牵线搭桥一样。
这时候，显示屏上就会显示出电压的值啦。
最后，用完了钳形表，可别就随便一扔哦。
要把它好好地收起来，就像把宝贝放回盒子里一样。
毕竟这东西还挺精贵的，好好保养下次用的时候才不会出岔子。
这直流钳形表的使用啊，说简单也简单，说难也难，只要像我这样多注意一些小细节，就可以轻松搞定啦。
下次要是有测量直流电流或者电压的活儿，就可以自己动手试试喽。
