耐腐蚀离心泵选型
PF强耐腐蚀离心泵品牌型号及参数说明
上海沈泉泵阀制造有限公司■产品概述PF(FS)型，其泵体泵盖，叶轮及其输送介质接触的零件均采用聚偏氟乙烯或增强聚丙烯模压加工或注塑加工而成。
聚偏氟乙烯塑料具有机械强度高(见附表I)，耐腐蚀性能好(见附Ⅱ)是国际上应用较广的工程塑料之一。
PF(FS)型化工泵能满足输送-50℃-80℃温度条件下的多种浓度硫酸、盐酸、硝酸、 醋酸、磷酸、铬酸、草酸、氢氟酸和碱液、有机溶剂、氧化剂等化学介质、是化工、氯碱、 化肥、染料、试剂、农药、制药、电镀、环保等工业部门输送不含颗粒的腐蚀性介质的节 能型泵。
■产品结构PF(FS)型系列化工泵为直联式结构，由泵体及托架与电机法兰联接，托架支承泵体，叶轮通过轴与电机直联。
该系列泵的特点：结构简单紧凑、零件少、性能好。
泵的旋转方向， 自吸入口向电机方向看为顺时针方向旋转，泵出口垂直向上。
泵的密封，选用聚四氟乙烯(F4)波纹管，外装式耐腐蚀机械密封。
■型号意义■性能曲线图强耐腐蚀化工离心泵■性能参数表转速2900r／min转速1450r／min 吸上高度型号流量 m3／h扬程m 效率 配用电机kw 流量 m3／h扬程m效率n配用电机 KWm2 15 40 PF(FS)25-20-1201.5 20 41 1.16.5 15 51 PF(FS)32-25-125 5 20 50 1.510 15 50 5 3.75 39 PF(FS)40-32-125 7.5 20 55 2.2 3.75 5 40 1.1 31628 58 8 7 50 20 26 61 10 6.5 54 PF(FS)50-40-14525 24 63 312.5 6 55 1.551534 44 7.5 8.5 50 25 32 57 12.5 8 60 PF(FS)65-50-16030 30 59 5.515 7.5 60 2.253036 50 15 9 55 50 32 67 25 8 69 PF(FS)80-65-16060 28 65 7.530 7.2 68 3S6036 70 30 9.2 67 100 32 78 50 8 75 PF(FS)100-80-160120287511606.87145■产品装配1·将托架与电机法兰连接，拧紧螺栓。
F型耐腐蚀离心泵
F型耐腐蚀离心泵F型耐腐蚀离心泵概述：F型离心泵用于输送不含固体颗粒，有腐蚀性的液体，被输送的介质温度为-20℃～105℃，泵进口压力不大于6kg/cm2。
F型耐腐蚀离心泵参数范围：流量Q 3.36～190.8m3/h扬程H 5.2～100mF型耐腐蚀离心泵型号说明：例：40F－65ⅡA BF180－80IA40－吸入口直径为40mmF－悬架式、单级单吸耐腐蚀离心泵65－设计扬程为65mⅡ－第二次改进A－叶轮外径的改变BF－单级单吸托架式耐腐蚀离心泵180－泵设计点流量为180m3/h80－泵设计点扬程为80mI－带外装式机械密封（不带I为内装式机械密封）A－叶轮外径的改变F型耐腐蚀离心泵结构型式：BF型泵为单级单吸托架式离心泵；F型泵为单级悬架式离心泵，其结构均为后开门，即叶轮从泵体的后面取出。
泵的轴封可根据用户要求装填料密封或机械密封。
轴承为滚动轴承，用脂润滑。
F型耐腐蚀离心泵旋转方向：从驱动方向看，F型泵为逆时针旋转；BF型泵为顺时针旋转。
F型耐腐蚀离心泵主要零件材质：泵的过流部件采用合金不锈钢铸造。
主要牌号有：ZG1Cr18Ni9，ZGCr18Ni12M02Ti，ZG1Cr19M02R等。
F型耐腐蚀离心泵成套范围：泵、电动机及公用底座配套供应。
出师表两汉：诸葛亮先帝创业未半而中道崩殂，今天下三分，益州疲弊，此诚危急存亡之秋也。
然侍卫之臣不懈于内，忠志之士忘身于外者，盖追先帝之殊遇，欲报之于陛下也。
诚宜开张圣听，以光先帝遗德，恢弘志士之气，不宜妄自菲薄，引喻失义，以塞忠谏之路也。
宫中府中，俱为一体；陟罚臧否，不宜异同。
若有作奸犯科及为忠善者，宜付有司论其刑赏，以昭陛下平明之理；不宜偏私，使内外异法也。
侍中、侍郎郭攸之、费祎、董允等，此皆良实，志虑忠纯，是以先帝简拔以遗陛下：愚以为宫中之事，事无大小，悉以咨之，然后施行，必能裨补阙漏，有所广益。
将军向宠，性行淑均，晓畅军事，试用于昔日，先帝称之曰“能”，是以众议举宠为督：愚以为营中之事，悉以咨之，必能使行阵和睦，优劣得所。
DF720-60×2型多级耐腐蚀离心泵
DF720-60×2型多级耐腐蚀离心泵
DF720-60×2型多级耐腐蚀离心泵概述：
DF型泵为单吸、多级、节段式耐腐蚀离心泵，适用于输送不含固体颗粒的耐腐蚀液体。
输送介质温度为－20℃~105℃，允许进口压力为0.6MPa。
DF720-60×2型多级耐腐蚀离心泵参数范围：
流量Q720m3/s
扬程H120m
DF720-60×2型多级耐腐蚀离心泵结构型式：
DF720-60×2型泵为卧式安装。
除DF155-30型泵的入口方向为水平外，其余泵的吸入口垂直向上。
所有DF型泵的吐出方向垂直向上。
轴封一般采用填料密封，根据用户需要也可采用机械密封。
除DF85-67型泵采用滑动轴承稀油润滑，
DF155-67型泵采用滚动轴承稀油润滑外，其余采用滚动轴承，油脂润滑。
泵轴向力除DF3-40Ⅱ型泵采用叶轮对称布置的方式来平衡外，其余均采用平衡盘机构来平衡。
DF720-60×2型多级耐腐蚀离心泵旋转方向：
泵的转向从原动机端看为顺时针旋转。
DF720-60×2型多级耐腐蚀离心泵主要零件材质：
泵的过流部件材质有铸钢和铸不锈钢两类，订货时应根据输送介质的名称、浓度、进口压力、使用温度、对材质的腐蚀程度，合理选用泵的材质、密封型式和泵的结构。
DF720-60×2型多级耐腐蚀离心泵成套范围：
泵与电机、底座配套供应，可配公用底座或本身底座，厂方还提供附件（包括吐
出锥管、闸阀、止回阀）和备件（包括叶轮、密封环、导叶套、平衡盘、轴套）。
S玻璃钢耐腐蚀离心泵
效率 ％ 41 50 45 53 51 64 60 69 69 73
汽蚀余量 m 3 3 3 3 3 3 3 4 4 5
电机功率 kw
0.75 1.1 2.2 2.2 4.0 3.0 5.5 5.5/7.5 11 22/30
丁菲泵业订货须知：
1、订货前请确认产品型号、流量、扬程、功率、材质、具体使用环境等；如果需要丁菲泵业代为选型时，请提供详细的使用环 境和技术要求，以便帮您选择最合适的产品；当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由 我们丁菲泵业的技术专家为您审核把关。
4、订购丁菲泵业产品的客户，本公司代办物流发货，如需特殊要求请注明；办理汽车直运的，全国省会城市均可在发货后二至 五天内到货。其它地区如江苏、河南、湖南、湖北、四川、安徽、江西、河北、广东、福建、广西、辽宁、山西可汽车直运到 部份地级城市。（详情请电话联系确认） 公司十分注重服务问题，为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、承诺、目标，以合作关系开 发优质产品。 感谢您访问公司网站 ,如有任何疑问，请联系我们
S 型玻璃钢耐腐蚀离心泵概述 S 型玻璃钢耐腐蚀离心泵为单级单吸离心泵。 S 型玻璃钢耐腐蚀离心泵采用改性酚醛玻璃纤维材料高温模压成型，具有轻质、高强、不变 形、耐温、耐腐蚀等优良性能。适用于输各种浓度盐酸、低浓度硫酸等非氧化性强酸、有机 酸、无机盐类及多种有机溶剂，广泛适用于化工、石化、制药、农药、日化、化纤、水处理、 机械、冶金、环保等行业的防腐蚀领域。 S 型玻璃钢耐腐蚀离心泵型号意义
S 型玻璃钢耐腐蚀离心泵特点 S 型玻璃钢耐腐蚀离心泵具有效率高、耐腐蚀范围广、维修方便等特点，在国内同类产品中 处于领先水平。其接触液体的过流部件均采用聚乙烯醇缩丁醛、改性酚醛玻璃纤维材料经高 温模压而成，具有良好的耐腐蚀，耐温性能高、重量轻、比强度高、不变形等。轴封采用普 通型和耐颗粒型机封二种（液下泵不用机械密封）结构合理，消耗功率少。 S 型玻璃钢耐腐蚀离心泵使用范围 S 型玻璃钢耐腐蚀离心泵主要用于石化、冶炼、染料、印染、农药、制药、稀土、化肥等行 业,输送不含固体颗粒,不易结晶,温度不高于 100℃的各种非氧化性酸(盐酸、稀硫酸、甲酸、 醋酸、丁酸)等腐蚀介质必不可少的理想设备。 S 型玻璃钢耐腐蚀离心泵使用注意事项 1、本泵在安装前根据选定泵型，按外形及安装尺寸做好地脚基础，安装时根据管路位置的 要求，尽量使安装的位置便利管理和维修。 2、安装的位置如果高于液面，必须附装灌液装置。 3、泵起动前先将液体灌满泵体后开车，严禁无介质运转和倒转，否则泵体内因缺泛液体冷 却而损坏机械密封。 4、停车时应关闭液管阀门，避免液体倒流。
耐腐蚀多级离心泵,耐腐蚀泵生产厂家,三昌泵业
DF型耐腐蚀多级离心泵DF型耐腐蚀多级离心泵概述：DF型耐腐蚀多级离心泵为单吸、多级、节段式耐腐蚀离心泵，适用于输送不含固体颗粒的耐腐蚀液体。
输送介质温度为－20℃~105℃，允许进口压力为0.6MPa。
DF型耐腐蚀多级离心泵参数范围：流量Q 2～336m3/s扬程H 84～666mDF型耐腐蚀多级离心泵型号说明：DF25－50×5“DF”－表示单吸、多级、节段式耐腐蚀离心泵。
“25”－表示泵的流量(m3/h)。
“50”－表示泵单级扬程（m）。
“5”－表示级数。
DF型耐腐蚀多级离心泵结构型式：DF型耐腐蚀多级离心泵为卧式安装。
除DF155-30型泵的入口方向为水平外，其余泵的吸入口垂直向上。
所有DF型泵的吐出方向垂直向上。
轴封一般采用填料密封，根据用户需要也可采用机械密封。
除DF85-67型泵采用滑动轴承稀油润滑，DF155-67型泵采用滚动轴承稀油润滑外，其余采用滚动轴承，油脂润滑。
泵轴向力除DF3-40Ⅱ型泵采用叶轮对称布置的方式来平衡外，其余均采用平衡盘机构来平衡。
DF型耐腐蚀多级离心泵旋转方向：泵的转向从原动机端看为顺时针旋转。
DF型耐腐蚀多级离心泵主要零件材质：耐腐蚀多级离心泵的过流部件材质有铸钢和铸不锈钢两类，订货时应根据输送介质的名称、浓度、进口压力、使用温度、对材质的腐蚀程度，合理选用泵的材质、密封型式和泵的结构。
DF型耐腐蚀多级离心泵成套范围：耐腐蚀多级离心泵与电机、底座配套供应，可配公用底座或本身底座，厂方还提供附件（包括吐出锥管、闸阀、止回阀）和备件（包括叶轮、密封环、导叶套、平衡盘、轴套）。
参数型号流量Q扬程H转速n轴功率Pa配带电动机效率η必须汽蚀余量叶轮名义直径进出口径泵重功率型号m3/sL/s m r/minkw kw % m mm mm kgDF40Ⅱ×3 2340.560.831.11118.2114.6110.429805.65.867.5 Y132S2-211.516202.32.52.71804040135DF40Ⅱ×4 2340.560.831.11157.6152.8147.829807.57.8811 Y160M1-211.516202.32.52.71804040152DF40Ⅱ×5 2340.560.831.1119719118429809.49.71015 Y160M2-211.516202.32.52.71804040168DF40Ⅱ×6 2340.560.831.11236.4229.2220.8298011.311.71215 Y160M2-211.516202.32.52.71804040185DF40Ⅱ×7 2340.560.831.11275.8267.4257.6298013.213.61418.5Y160L-211.516202.32.52.71804040201DF40Ⅱ×8 2340.560.831.11315.2305.6294.4298015.115.51618.5Y160L-211.516202.32.52.71804040218DF40ⅡG×3 2340.560.831.11133.5130.512629806.16.46.711 Y160M1-21216.520.52.32.52.71804040135DF40ⅡG×4 2340.560.831.1117817416829808.18.68.911 Y160M1-21216.520.52.32.52.71804040152DF40ⅡG×5 2340.560.831.11222.5217.5210298010.210.711.215 Y160M2-21216.520.52.32.52.71804040168DF40ⅡG×6 2340.560.831.11267261252298012.212.813.418.5Y160L-21216.520.52.32.52.71804040185DF40ⅡG×7 2340.560.831.11311.5304.5294298014.21515.618.5Y160L-21216.520.52.32.52.71804040201DF40ⅡG×8 2340.560.831.11356348336298016.317.217.822 Y180M-21216.520.52.32.52.71804040218DF25-50×3 1525284.166.947.78150144141298016.719.621.530 Y200L1-236.650502.42.72.81968080270116参数型号流量Q扬程H转速n轴功率Pa配带电动机效率η必须汽蚀余量叶轮名义直径进出口径泵重功率型号m3/sL/s m r/minkw kw % m mm mm kgDF25-50×4 1525284.166.947.78200192188298022.326.128.737 Y200L2-236.650502.42.72.81968080295DF25-50×5 1525284.166.947.78250240235298027.832.635.845 Y225M-236.650502.42.72.81968080315DF25-50×6 1525284.166.947.78300288282298033.439.24355 Y250M-236.650502.42.72.8196808034DF25-50×7 1525284.166.947.7835033632929803945.750.255 Y250M-236.650502.42.72.8196808036DF25-50×8 1525284.166.947.78400384376298044.652.357.475 Y280S-236.650502.42.72.81968080385DF25-50×9 1525284.166.947.78450432423298050.158.864.575 Y280S-236.650502.42.72.81968080405DF25-50×10 1525284.166.947.78500480470298055.765.371.790 Y280M-236.650502.42.72.8196808043DF25-50×11 1525284.166.947.78550528517298061.371.878.990 Y280M-236.650502.42.72.8196808045DF25-50×12 1525284.166.947.78600576564298066.978.48611Y315S-236.650502.42.72.81968080470DF46-50×3 2846507.7812.813.9166.5144138298025.430.131.937 Y200L2-25050592.52.832088080270DF46-50×4 2846507.7812.813.9222192184298033.940.142.545 Y225M-25050592.52.832088080295DF46-50×5 2846507.7812.813.9277.5240230298042.350.153.175 Y280S-25050592.52.832088080315DF46-50×6 2846507.7812.813.9333288276298050.860.163.775 Y280S-25050592.52.83208808034117参数型号流量Q扬程H转速n轴功率Pa配带电动机效率η必须汽蚀余量叶轮名义直径进出口径泵重功率型号m3/s L/s m r/minkw kw % m mm mmkgDF46-50×7 2846507.7812.813.9388.5336322298059.370.274.390 Y280M-25050592.52.83208808036DF46-50×8 2846507.7812.813.9444384368298067.780.284.990 Y280M-25050592.52.832088080385DF46-50×9 2846507.7812.813.9499.5432414298076.290.295.5110 Y315M1-25050592.52.832088080405DF46-50×10 2846507.7812.813.9555480460298084.7100.2106.2132 Y315M1-25050592.52.83208808043DF46-50×11 2846507.7812.813.9610528506298093.1110.3116.8132 Y315M1-25050592.52.83208808045DF46-50×12 2846507.7812.813.96665765522980101.6120.3127.4132 Y315M1-25050592.52.832088080475DF80-30×3 2540506.9411.113.994.579.561.5298011.713.514.418.5Y160L-2556458344.51628080165DF80-30×4 2540506.9411.113.912610682298015.61819.322 Y180M-2556458344.5162808018DF80-30×5 2540506.9411.113.9157.5132.5102.5298019.522.62430 Y200L1-2556458344.51628080195DF80-30×6 2540506.9411.113.9189159123298023.42728.937 Y200L2-2556458344.5162808021DF80-30×7 2540506.9411.113.9220.5185.5143.5298027.331.633.745 Y225M-2556458344.51628080225DF80-30×8 2540506.9411.113.9252212164298031.236.148.255 Y250M-2556458344.5162808024DF80-30×9 2540506.9411.113.9283.5238.5184.5298035.140.643.355 Y250M-2556458344.51628080255118参数型号流量Q扬程H转速n轴功率Pa配带电动机效率η必须汽蚀余量叶轮名义直径进出口径泵重功率型号m3/sL/s m r/minkw kw % m mm mmkgDF80-30×10 2540506.9411.113.931526520529803945.148.555 Y250M-2556458344.51628080270DF85-67×3 558510015.323.627.8210186169.5298061.769.575.990 Y280M-2516260.83.344.4235150150846DF85-67×4 558510015.323.627.8280248226298082.292.6101.211Y315S-2516260.83.344.4235150150964DF85-67×5 558510015.323.627.8350310282.52980102.8115.8126.616Y315M2-2516260.83.344.42351501501126DF85-67×6 558510015.323.627.84203723392980123.4138.9151.916Y315M2-2516260.83.344.42351501501434DF85-67×7 558510015.323.627.8490434395.52980143.9162.1177.222Y355-2516260.83.344.42351501501556DF85-67×8 558510015.323.627.85604964522980164.2185.220222Y355-2516260.83.344.4235150150184DF85-67×9 558510015.323.627.8630558508.52980185.5208.4227.825Y355-2516260.83.344.4235150150184DF155-67×3 9515518526.443.151.32281861652980101.7120.813616Y315L1-25865612.34.25.4238150150722DF155-67×4 9515518526.443.151.33042482202980135.6161181.4185Y315M-25865612.34.25.4238150150778DF155-67×5 9515518526.443.151.33803102752980169.5201.3226.725Y355M-25865612.34.25.4238150150834DF155-67×6 9515518526.443.151.34563723302980203.4241.6272.128Y315L-25865612.34.25.4238150150890DF155-67×7 9515518526.443.151.35324343852980237.3281.8317.9355Y315M-25865612.34.25.4238150150946119参数型号流量Q扬程H转速n轴功率Pa配带电动机效率η必须汽蚀余量叶轮名义直径进出口径泵重功率型号m3/sL/s m r/minkw kw % m mm mmkgDF155-67×8 9515518526.443.151.36084964402980271.2322.1362.840Y355-25865612.34.25.4238150150946DF155-67×9 9515518526.443.151.36845584952980305.1362.4408.145Y400-25865612.34.55.42381501501058DF155-30×3 11915519033.143.152.898.192.184148043.150.458.175 Y280S-474777533.74.9305150150540DF155-30×4 11915519033.143.152.8130.8122.8112148057.467.277.490 Y280S-M-474777533.74.9305150150620DF155-30×5 11915519033.143.152.8163.5152.5140148071.88496.811Y315S-474777533.74.9305150150690DF155-30×6 11915519033.143.152.8196.2184.2168148086.1100.8116.2132Y315M1-474777533.74.9305150150770DF155-30×7 11915519033.143.152.8228.9214.91961480100.5117.6135.516Y315L1-474777533.74.9305150150850DF155-30×8 11915519033.143.152.8261.6245.62241480114.8134.4154.916Y315L1-474777533.74.9305150150930DF155-67×9 11915519033.143.152.8294.3276.32521480129.2151.2174.220Y355M-474777533.74.9305150150101DF155-30×10 11915519033.143.152.83273072801480143.5168.5193.620Y315S2-474777533.74.9305150150109DF280-43×3 16828033646.777.893.3141129114148093.6127.814116Y315M2-469777434.56.1360200200930DF280-43×4 16828033646.777.893.31881721521480124.8170.418822Y315M1-469777434.56.1360200200104DF280-43×5 16828033646.777.893.3235215190148015621323525Y315M2-469777434.56.1360200200115120参数型号流量Q扬程H转速n轴功率Pa配带电动机效率η必须汽蚀余量叶轮名义直径进出口径泵重功率型号m3/sL/s m r/minkw kw % m mm mm kgDF280-43×6 16828033646.777.893.32822582281480187.2255.6282315 Y355l2-469777434.56.1360200200126DF280-43×7 16828033646.777.893.33293012661480218.4298.2329355 Y400-469777434.56.13602002001370DF280-43×8 16828033646.777.893.33763443041480249.6340.8376400 Y400-469777434.56.1360200200148DF280-43×9 16828033646.777.893.34233873421480280.8383.4423450 Y400-469777434.56.1360200200159。
DF型耐腐蚀多级离心泵选型,价格,厂家批发,三昌泵业
DF型单吸多级节段式耐腐蚀离心水泵DF型多级耐腐蚀离心泵概述：DF型耐腐蚀离心泵为单吸、多级、节段式耐腐蚀离心泵，适用于输送不含固体颗粒的耐腐蚀液体。
输送介质温度为－20℃~105℃，允许进口压力为0.6MPa。
DF型多级耐腐蚀离心泵参数范围：流量Q 2～336m3/s扬程H 84～666mDF型多级耐腐蚀离心泵型号说明：DF25－50×5“DF”－表示单吸、多级、节段式耐腐蚀离心泵。
“25”－表示泵的流量(m3/h)。
“50”－表示泵单级扬程（m）。
“5”－表示级数。
DF型多级耐腐蚀离心泵结构图DF型多级耐腐蚀离心泵结构型式：DF型泵为卧式安装。
除DF155-30型泵的入口方向为水平外，其余泵的吸入口垂直向上。
所有DF型泵的吐出方向垂直向上。
轴封一般采用填料密封，根据用户需要也可采用机械密封。
除DF85-67型泵采用滑动轴承稀油润滑，DF155-67型泵采用滚动轴承稀油润滑外，其余采用滚动轴承，油脂润滑。
泵轴向力除DF3-40Ⅱ型泵采用叶轮对称布置的方式来平衡外，其余均采用平衡盘机构来平衡。
DF型多级耐腐蚀离心泵旋转方向：泵的转向从原动机端看为顺时针旋转。
DF型多级耐腐蚀离心泵主要零件材质：DF型耐腐蚀离心泵的过流部件材质有铸钢和铸不锈钢两类，订货时应根据输送介质的名称、浓度、进口压力、使用温度、对材质的腐蚀程度，合理选用泵的材质、密封型式和泵的结构。
DF型多级耐腐蚀离心泵成套范围：泵与电机、底座配套供应，可配公用底座或本身底座，厂方还提供附件（包括吐出锥管、闸阀、止回阀）和备件（包括叶轮、密封环、导叶套、平衡盘、轴套）。
115参数型号流量Q扬程H转速n轴功率Pa配带电动机效率η必须汽蚀余量叶轮名义直径进出口径泵重功率型号m3/sL/s m r/minkw kw % m mm mm kgDF40Ⅱ×3 2340.560.831.11118.2114.6110.429805.65.867.5 Y132S2-211.516202.32.52.71804040135DF40Ⅱ×4 2340.560.831.11157.6152.8147.829807.57.8811 Y160M1-211.516202.32.52.71804040152DF40Ⅱ×5 2340.560.831.1119719118429809.49.71015 Y160M2-211.516202.32.52.71804040168DF40Ⅱ×6 2340.560.831.11236.4229.2220.8298011.311.71215 Y160M2-211.516202.32.52.71804040185DF40Ⅱ×7 2340.560.831.11275.8267.4257.6298013.213.61418.5Y160L-211.516202.32.52.71804040201DF40Ⅱ×8 2340.560.831.11315.2305.6294.4298015.115.51618.5Y160L-211.516202.32.52.71804040218DF40ⅡG×3 2340.560.831.11133.5130.512629806.16.46.711 Y160M1-21216.520.52.32.52.71804040135DF40ⅡG×4 2340.560.831.1117817416829808.18.68.911 Y160M1-21216.520.52.32.52.71804040152DF40ⅡG×5 2340.560.831.11222.5217.5210298010.210.711.215 Y160M2-21216.520.52.32.52.71804040168DF40ⅡG×6 2340.560.831.11267261252298012.212.813.418.5Y160L-21216.520.52.32.52.71804040185DF40ⅡG×7 2340.560.831.11311.5304.5294298014.21515.618.5Y160L-21216.520.52.32.52.71804040201DF40ⅡG×8 2340.560.831.11356348336298016.317.217.822 Y180M-21216.520.52.32.52.71804040218DF25-50×3 1525284.166.947.78150144141298016.719.621.530 Y200L1-236.650502.42.72.81968080270116参数型号流量Q扬程H转速n轴功率Pa配带电动机效率η必须汽蚀余量叶轮名义直径进出口径泵重功率型号m3/sL/s m r/minkw kw % m mm mm kgDF25-50×4 1525284.166.947.78200192188298022.326.128.737 Y200L2-236.650502.42.72.81968080295DF25-50×5 1525284.166.947.78250240235298027.832.635.845 Y225M-236.650502.42.72.81968080315DF25-50×6 1525284.166.947.78300288282298033.439.24355 Y250M-236.650502.42.72.8196808034DF25-50×7 1525284.166.947.7835033632929803945.750.255 Y250M-236.650502.42.72.8196808036DF25-50×8 1525284.166.947.78400384376298044.652.357.475 Y280S-236.650502.42.72.81968080385DF25-50×9 1525284.166.947.78450432423298050.158.864.575 Y280S-236.650502.42.72.81968080405DF25-50×10 1525284.166.947.78500480470298055.765.371.790 Y280M-236.650502.42.72.8196808043DF25-50×11 1525284.166.947.78550528517298061.371.878.990 Y280M-236.650502.42.72.8196808045DF25-50×12 1525284.166.947.78600576564298066.978.48611Y315S-236.650502.42.72.81968080470DF46-50×3 2846507.7812.813.9166.5144138298025.430.131.937 Y200L2-25050592.52.832088080270DF46-50×4 2846507.7812.813.9222192184298033.940.142.545 Y225M-25050592.52.832088080295DF46-50×5 2846507.7812.813.9277.5240230298042.350.153.175 Y280S-25050592.52.832088080315DF46-50×6 2846507.7812.813.9333288276298050.860.163.775 Y280S-25050592.52.83208808034117参数型号流量Q扬程H转速n轴功率Pa配带电动机效率η必须汽蚀余量叶轮名义直径进出口径泵重功率型号m3/s L/s m r/minkw kw % m mm mmkgDF46-50×7 2846507.7812.813.9388.5336322298059.370.274.390 Y280M-25050592.52.83208808036DF46-50×8 2846507.7812.813.9444384368298067.780.284.990 Y280M-25050592.52.832088080385DF46-50×9 2846507.7812.813.9499.5432414298076.290.295.5110 Y315M1-25050592.52.832088080405DF46-50×10 2846507.7812.813.9555480460298084.7100.2106.2132 Y315M1-25050592.52.83208808043DF46-50×11 2846507.7812.813.9610528506298093.1110.3116.8132 Y315M1-25050592.52.83208808045DF46-50×12 2846507.7812.813.96665765522980101.6120.3127.4132 Y315M1-25050592.52.832088080475DF80-30×3 2540506.9411.113.994.579.561.5298011.713.514.418.5Y160L-2556458344.51628080165DF80-30×4 2540506.9411.113.912610682298015.61819.322 Y180M-2556458344.5162808018DF80-30×5 2540506.9411.113.9157.5132.5102.5298019.522.62430 Y200L1-2556458344.51628080195DF80-30×6 2540506.9411.113.9189159123298023.42728.937 Y200L2-2556458344.5162808021DF80-30×7 2540506.9411.113.9220.5185.5143.5298027.331.633.745 Y225M-2556458344.51628080225DF80-30×8 2540506.9411.113.9252212164298031.236.148.255 Y250M-2556458344.5162808024DF80-30×9 2540506.9411.113.9283.5238.5184.5298035.140.643.355 Y250M-2556458344.51628080255118参数型号流量Q扬程H转速n轴功率Pa配带电动机效率η必须汽蚀余量叶轮名义直径进出口径泵重功率型号m3/sL/s m r/minkw kw % m mm mmkgDF80-30×10 2540506.9411.113.931526520529803945.148.555 Y250M-2556458344.51628080270DF85-67×3 558510015.323.627.8210186169.5298061.769.575.990 Y280M-2516260.83.344.4235150150846DF85-67×4 558510015.323.627.8280248226298082.292.6101.211Y315S-2516260.83.344.4235150150964DF85-67×5 558510015.323.627.8350310282.52980102.8115.8126.616Y315M2-2516260.83.344.42351501501126DF85-67×6 558510015.323.627.84203723392980123.4138.9151.916Y315M2-2516260.83.344.42351501501434DF85-67×7 558510015.323.627.8490434395.52980143.9162.1177.222Y355-2516260.83.344.42351501501556DF85-67×8 558510015.323.627.85604964522980164.2185.220222Y355-2516260.83.344.4235150150184DF85-67×9 558510015.323.627.8630558508.52980185.5208.4227.825Y355-2516260.83.344.4235150150184DF155-67×3 9515518526.443.151.32281861652980101.7120.813616Y315L1-25865612.34.25.4238150150722DF155-67×4 9515518526.443.151.33042482202980135.6161181.4185Y315M-25865612.34.25.4238150150778DF155-67×5 9515518526.443.151.33803102752980169.5201.3226.725Y355M-25865612.34.25.4238150150834DF155-67×6 9515518526.443.151.34563723302980203.4241.6272.128Y315L-25865612.34.25.4238150150890DF155-67×7 9515518526.443.151.35324343852980237.3281.8317.9355Y315M-25865612.34.25.4238150150946119参数型号流量Q扬程H转速n轴功率Pa配带电动机效率η必须汽蚀余量叶轮名义直径进出口径泵重功率型号m3/sL/s m r/minkw kw % m mm mmkgDF155-67×8 9515518526.443.151.36084964402980271.2322.1362.840Y355-25865612.34.25.4238150150946DF155-67×9 9515518526.443.151.36845584952980305.1362.4408.145Y400-25865612.34.55.42381501501058DF155-30×3 11915519033.143.152.898.192.184148043.150.458.175 Y280S-474777533.74.9305150150540DF155-30×4 11915519033.143.152.8130.8122.8112148057.467.277.490 Y280S-M-474777533.74.9305150150620DF155-30×5 11915519033.143.152.8163.5152.5140148071.88496.811Y315S-474777533.74.9305150150690DF155-30×6 11915519033.143.152.8196.2184.2168148086.1100.8116.2132Y315M1-474777533.74.9305150150770DF155-30×7 11915519033.143.152.8228.9214.91961480100.5117.6135.516Y315L1-474777533.74.9305150150850DF155-30×8 11915519033.143.152.8261.6245.62241480114.8134.4154.916Y315L1-474777533.74.9305150150930DF155-67×9 11915519033.143.152.8294.3276.32521480129.2151.2174.220Y355M-474777533.74.9305150150101DF155-30×10 11915519033.143.152.83273072801480143.5168.5193.620Y315S2-474777533.74.9305150150109DF280-43×3 16828033646.777.893.3141129114148093.6127.814116Y315M2-469777434.56.1360200200930DF280-43×4 16828033646.777.893.31881721521480124.8170.418822Y315M1-469777434.56.1360200200104DF280-43×5 16828033646.777.893.3235215190148015621323525Y315M2-469777434.56.1360200200115120参数型号流量Q扬程H转速n轴功率Pa配带电动机效率η必须汽蚀余量叶轮名义直径进出口径泵重功率型号m3/sL/s m r/minkw kw % m mm mm kgDF280-43×6 16828033646.777.893.32822582281480187.2255.6282315 Y355l2-469777434.56.1360200200126DF280-43×7 16828033646.777.893.33293012661480218.4298.2329355 Y400-469777434.56.13602002001370DF280-43×8 16828033646.777.893.33763443041480249.6340.8376400 Y400-469777434.56.1360200200148DF280-43×9 16828033646.777.893.34233873421480280.8383.4423450 Y400-469777434.56.1360200200159。
DF200-100不锈钢耐腐蚀多级离心泵
DF200-100不锈钢耐腐蚀多级离心泵 DF200-100不锈钢耐腐蚀多级离心泵概述： DF型耐腐蚀多级离心泵供输送清水及物理化学性质类似于水的液体之用。
水泵扬程在46至576米时，流量为6至55米/小时，液体的最高温度低于110适合于锅粮给水，轼厂及城市给水之用。
水泵配用Y型电动机。
不锈钢多级离心泵供输送温度为-20-105℃，不含固体颗粒、有腐蚀性的液体。
泵的进口压力小于0.6MPa。
DF200-100不锈钢耐腐蚀多级离心泵结构形式： 长沙中联泵业DF200-100不锈钢耐腐蚀多级离心泵的出口入口均垂直向上。
用拉紧螺栓将泵的吸入段、中段、吐出段联结成一体。
泵转子由装在轴上的叶轮、平衡盘等零件组成。
转子两端由滚动轴泵或滑动轴承支撑，滚动轴承用油脂润滑。
转子轴向力由平衡盘平衡。
轴封采用机械密封或填料密封。
轴两端有密封，内装机械，密封或软填料，密封函中通入有一定压力的水，起水封和冷却作用。
在轴封处装有可更换的轴套，保护泵轴。
泵通过弹性联轴器由原动机直接驱动。
从原动方向看泵，泵为顺时针方向旋转。
DF200-100不锈钢耐腐蚀多级离心泵使用范围： 不锈钢多级离心泵系单吸多级分段式离心水泵。
适于煤矿输送固体颗料含量不大于1.5%的中性矿井水(粒度小于0.5毫米)、被输送的液体温度不高于80 LC DF200-100不锈钢耐腐蚀多级离心泵型号说明： 例如：DF6-25×6 DF-不锈钢多级泵 6-流量(m3/h) 25-单级扬程(米) 6-泵级数清洗基本原则：1、保证满足对零件清洁程度的要求，在修理中，各种不同的机件，对清洁的要求程度是不相同的。
在装配中，配合件的清洁要求高于非配合件，动配合件高于静配合件，精密配合件高于非精密配合件。
对于喷、镀、粘结的工件表面，其清洁要求都是很高的。
清洗时必须根据不同的要求，采取不同的清洗剂和清洗方法，保证所要求的清洗质量。
2、防止零件的腐蚀，对精密零件不允许有任何程度的腐蚀。

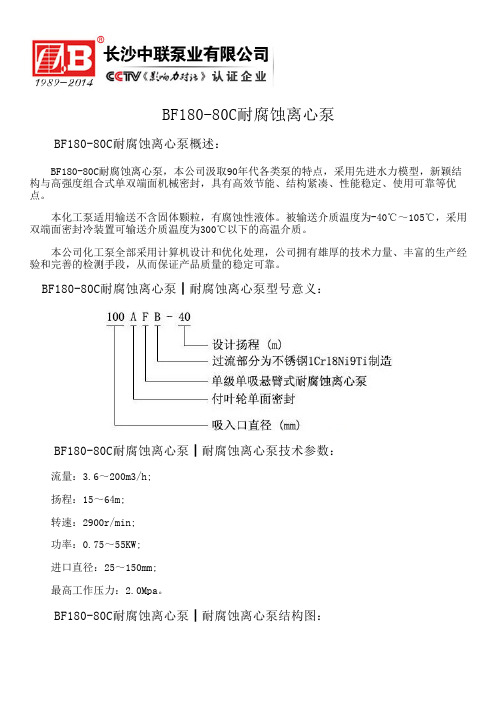

BF180-80C耐腐蚀离心泵
BF180-80C耐腐蚀离心泵 BF180-80C耐腐蚀离心泵概述： BF180-80C耐腐蚀离心泵，本公司汲取90年代各类泵的特点，采用先进水力模型，新颖结构与高强度组合式单双端面机械密封，具有高效节能、结构紧凑、性能稳定、使用可靠等优点。
本化工泵适用输送不含固体颗粒，有腐蚀性液体。
被输送介质温度为-40℃～105℃，采用双端面密封冷装置可输送介质温度为300℃以下的高温介质。
本公司化工泵全部采用计算机设计和优化处理，公司拥有雄厚的技术力量、丰富的生产经验和完善的检测手段，从而保证产品质量的稳定可靠。
BF180-80C耐腐蚀离心泵┃耐腐蚀离心泵型号意义： BF180-80C耐腐蚀离心泵┃耐腐蚀离心泵技术参数： 流量：3.6～200m3/h; 扬程：15～64m; 转速：2900r/min; 功率：0.75～55KW; 进口直径：25～150mm; 最高工作压力：2.0Mpa。
BF180-80C耐腐蚀离心泵┃耐腐蚀离心泵结构图： 1泵壳、2密封环、3叶轮、4叶轮螺母、5泵盖、6密封盖、7机械密封、8轴承盖、9轴承体、10泵轴、11轴承、12联轴节。
泵的旋转方向：自吸入口向电机端看为顺针方向旋转。
泵与电机是通过弹性联轴器安装在同一个底座上。
泵的轴封装置采用付叶轮减压和双端面机械密封新结构，密封腔充填优质钙脂润滑脂，并配有油杯。
BF180-80C耐腐蚀离心泵┃耐腐蚀离心泵产品用途： BF180-80C耐腐蚀离心泵┃耐腐蚀离心泵广泛应用于化工、石油、冶金、轻工、合成纤维、环保、食品、医药等部门。
该类产品采用双端面机械密封，为提高产品质量、减少跑、冒、滴、漏,防止污染,改善环境,发挥很大的作用。
具有性能稳定可靠、密封性能好,造型美观,使用检修方便等优点。
BF180-80C耐腐蚀离心泵┃耐腐蚀离心泵安装与拆卸： 1、安装机械密封前，要检查所有元件是否损坏。
如有损坏的，应进行修复或更换。
2、严格检查动环与静环的摩擦端面，不许有任何细微的碰撞划伤，装配前时，动环、静环端面要涂一层清洁的机油。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
耐腐蚀离心泵选型
耐腐蚀离心泵选型,耐腐蚀离心泵怎样选型耐腐蚀泵选型,耐腐蚀泵怎样选型,耐腐蚀离心泵选型
首先让大家先了解什么叫腐蚀:腐蚀可分为湿腐蚀和干腐蚀两大类。
湿腐蚀是指金属材料在有水存在下的腐蚀，干腐蚀则指在无液态水存在下的干气体中的腐蚀。
由于大气中普遍含有水，化工生产中也经常处理各种水溶液，因此湿腐蚀是最常见的，但高温操作时干腐蚀造成的危害也不容忽视。
泵行业接触的就是第一种湿腐蚀。
什么叫湿腐蚀:就是金属在水溶液中的腐蚀是一种电化学反应。
在金属表面形成一个阳极和阴极区隔离的腐蚀电池，金属在溶液中失去电子，变成带正电的离子，这是一个氧化过程即阳极过程。
与此同时在接触水溶液的金属表面，电子有大量机会被溶液中的某种物质中和，中和电子的过程是还原过程，即阴极过程。
常见的阴极过程有氧被还原、氢气释放、氧化剂被还原和贵金属沉积等。
随着腐蚀过程的进行，在多数情况下，阴极或阳极过程会因溶液离子受到腐蚀产物的阻挡，导致扩散被阻而腐蚀速度变慢，这个现象称为极化，金属的腐蚀随极化而减缓。
据统计湿腐蚀是化工行业用户最头痛的危害之一，稍有不慎，轻则损坏设备，重则造成事故甚至引发灾难。
据博禹水泵技术统计，化工设备的破坏约有60%是由于腐蚀引起的，因此在耐腐蚀泵选型时首先要注意选材的科学性。
通常有一种误区，认为不锈钢是“万能材料”，不论什么介质和环境条件都捧出不锈钢离心泵，这是很危险的。
下面针对一些常用化工介质谈谈耐腐蚀离心泵选型的要点:
1.硫酸介质作为强腐蚀介质之一，硫酸是用途非常广泛的重要工业原料。
不同浓度和温度的硫酸对材料的腐蚀差别较大，对于浓度在80%以上、温度小于80?的浓硫酸，碳钢和铸铁有较好的耐蚀性，但它不适合高速流动的硫酸,不适用作泵
阀的材料;普通不锈钢如304(0Cr18Ni9)、316(0Cr18Ni12Mo2Ti)对硫酸介质也用途有限。
因此输送硫酸的泵阀通常采用高硅铸铁(铸造及加工难度大)、高合金不锈钢(20号合金)制造，但其加工难度大和价格昂贵，因此不被人们看好。
氟塑料合金具有很好好的耐硫酸性能，它是中国科学院上海有机化学研究所的专利材料，我公司于1985年引进的专利技术，最早用其开发并生产耐腐蚀化工泵，经中科院实验证明，目前尚未有哪种化学介质与其能产生反应，因此采用衬氟泵(F46)是一种更为经济的选择。
博禹公司适用产品有:IHF型氟塑料化工泵、FSB型氟塑料离心泵、IGF型衬氟管道泵、PF型耐腐蚀离心泵、CQB-F型氟塑料磁力泵等。
2.盐酸介质决大多数金属材料都不耐盐酸腐蚀(包括各种不锈钢材料)，含钼高硅铁也仅可用于50?、30%以下盐酸。
和金属材料相反，绝大多数非金属材料对盐酸都有良好的耐腐
蚀性，所以内衬橡胶泵和塑料泵(如工程塑料、氟塑料等)是输送盐酸的最好选择。
博禹公司适用产品有:氟塑料化工泵系列都可以。
3.硝酸一般金属大多在硝酸中被迅速腐蚀破坏，不锈钢耐腐蚀离心泵是应用最广的耐硝酸离心泵，对常温下一切浓度的硝酸都有良好的耐蚀性，值得一提的是含钼的不锈钢(如316、316L)对硝酸的耐蚀性不仅不优于普通不锈钢(如304、321)，有时甚至不如。
而对于高温硝酸，通常采用氟塑料合金材料。
博禹公司适用产品有:IHF型氟塑料化工泵、FSB型氟塑料离心泵、IGF型衬氟管道泵、PF型耐腐蚀离心泵、CQB-F型氟塑料磁力泵等。
4.醋酸它是有机酸中腐蚀性最强的物质之一，普通钢铁在一切浓度和温度的醋酸中都会严重腐蚀，不锈钢是优良的耐醋酸材料，含钼的316不锈钢还能适用于高温和稀醋酸蒸汽。
对于高温高浓醋酸或含有其它腐蚀介质等苛刻要求时，可选用高合金不锈钢磁力泵或氟塑料化工泵如CQB型不锈钢磁力泵、CQ型磁力驱动泵、不锈钢管道离心泵、不锈钢化工泵。
5.碱(氢氧化钠)一般腐蚀性不是很强，但一般碱溶液都会产生结晶，因此可选用配置硅化,石墨169材质机械密封的FSB型氟塑料合金离心泵
6.氨(氢氧化氨) 大多数金属和非金属在液氨及氨水(氢氧化氨)中的腐蚀都很轻微，只有铜和铜合金不宜使用。
公司产品大多适用于氨及氨水的输送。
如IHF 型氟塑料化工泵、FSB型氟塑料离心泵、IGF型衬氟管道泵、PF型耐腐蚀离心泵、CQB-F型氟塑料磁力泵、CQF型烯塑料磁力泵较好
7.盐水(海水) 普通钢铁在氯化钠溶液和海水、咸水中腐蚀率不太高，一般须采用涂料保护;各类不锈钢也有很低的均匀腐蚀率，但可能因氯离子而引起局部性腐蚀，通常采用316不锈钢较好。
公司各类化工泵都有316材料配置，如IH型不锈钢化工泵。
8.醇类、酮类、酯类、醚类常见的醇类介质有甲醇、乙醇、乙二醇、丙醇等，酮类介质有丙酮、丁酮等，酯类介质有各种甲酯、乙酯等，醚类介质有甲醚、乙醚、丁醚等，它们腐蚀性基本不强，因此均可选用普通不锈钢，具体选用时还应根据介质的属性和相关要求做出合理选择。
另外值得注意的是酮、酯、醚对多种橡胶有溶解性，在选择密封材料时避免出错。
建议选择无机封的氟塑料磁力泵。
