新能源汽车电机控制器控制原理
新能源汽车驱动电机的设计与控制
新能源汽车驱动电机的设计与控制随着全球环保意识的普及和绿色交通的愈发重视，新能源汽车已逐渐成为可持续发展的未来之选。
而新能源汽车的核心部件之一驱动电机，更是决定了汽车性能和驾驶体验的重要组成部分。
本文将从设计和控制两个方面探讨新能源汽车驱动电机的技术要点和发展趋势。
一、驱动电机的设计1.工作原理驱动电机是指将电能转化为动力驱动车辆运行的电机。
根据工作原理的不同，驱动电机主要分为同步电机和异步电机两类。
异步电机在启动阶段需要外界的助力，而同步电机则在启动阶段通过电机本身的自感应效应完成转子启动。
2.电机参数驱动电机的性能直接影响着汽车的驾驶体验和性能表现。
因此，在设计电机时，需要关注电机的重要参数，包括最大功率、最大转矩、额定转速、效率等。
此外，还需要考虑电机的尺寸和重量，尽可能缩小电机的体积和重量，以增加汽车的续航里程和降低能耗。
3.材料选择电机铁芯的磁性导通性、耐磨性、韧性和导热性能等，对电机的性能和寿命都有着重要的影响。
当前，电机铁芯的主要材料有硅钢和非晶合金两种，其中非晶合金的磁导率和磁饱和度明显优于硅钢，但价格较高。
二、驱动电机的控制1.控制方法驱动电机的控制主要是指将电机输出的转矩和转速控制在一定范围内，以确保汽车的平顺性和动力性。
目前常用的控制方法有直接转矩控制、Field-Oriented Control（FOC）和预测控制等。
其中，FOC是一种常用的矢量控制方法，通过将电机空间矢量分解成磁动势和磁势的方式，使电机转矩和转速得到有效控制。
2.传感器选择传统的电机控制中，需要使用角度传感器来检测转子的位置，以便实现转子的闭环控制。
然而，角度传感器的成本较高且易受到影响，导致控制精度不高。
目前，可以采用无焊位控制（Sensorless Control）技术，通过电机高频电压信号的频率和相位差来确定电机的转速和位置，提高了控制精度和可靠性。
3.控制器设计驱动电机控制器是控制驱动电机的核心部件，主要功能是接收处理指令，生成控制信号以驱动电机正常排放。
新能源电动汽车的电机控制和调节
电机控制系统正逐渐实现集成化， 将多个功能模块集成在一个控制器 中，降低系统的复杂性和成本。
02
电机控制策略
矢量控制
总结词
矢量控制是一种通过控制电机的输入电压或电流，实现电机转矩和磁通独立控制的电机控制策略。
详细描述
矢量控制通过将电机的输入电压或电流分解为转矩和磁通两个分量，分别进行控制，从而实现对电机 转矩和速度的高精度调节。这种控制策略广泛应用于高性能的电机控制系统，如新能源电动汽车的电 机控制系统。
调速系统
01
02
03
机械调速
通过改变电机输入轴与输 出轴之间的传动比实现调 速，具有结构简单、成本 低等优点。
电气调速
通过改变电机输入电压或 电流实现调速，具有调速 范围广、控制精度高等优 点。
智能调速
利用现代控制理论和技术 实现电机最优控制和节能 运行，具有自动化程度高 、节能效果好等优点。
电机驱动与调节系统的优化
能效管理系统的发展趋势
智能化管理
利用先进的传感器、通信和人工智能技术，实现能效管理的智能 化和自适应调节，提高管理效率和准确性。
集成化设计
将电机、电池、热管理系统等部件进行集成设计，优化整体能效 性能，降低系统复杂性和成本。
可再生能源利用
结合太阳能、风能等可再生能源，实现电动汽车的绿色能源供给 ，进一步提高能效和环保性能。
直接转矩控制
总结词
直接转矩控制是一种通过直接控制电机的转矩和磁通，实现对电机转矩和速度进行快速响应控制的电机控制策略 。
详细描述
直接转矩控制通过直接检测电机的转矩和磁通，并采用相应的控制算法，实现对电机转矩和速度的快速调节。这 种控制策略具有快速响应和鲁棒性强的特点，适用于需要高动态性能的电机控制系统，如新能源电动汽车的电机 控制系统。
新能源汽车三电结构及工作原理和故障维修
故障现象
原因分析
诊断与维修思路
动力电池故障指示灯 、系统故障指示灯 、高压断开指示灯点亮
车辆行驶中断高压、无法上高压
单体电压过高三级总电压过高三级放电瞬间电流过高二级与三级总正、总负、预充接触器粘连高低压互锁故障动力电池电流传感器故障
一
二
1、动力蓄电池结构及工作原理2、动力蓄电池控制器结构及工作原理3、动力电池系统故障诊断与维修
动力蓄电池系统结构及工作原理和故障诊断维修
一
一、动力蓄电池系统结构及工作原理
1、动力蓄电池结构及工作原理
一、动力蓄电池系统结构及工作原理
2、动力蓄电池控制器结构及工作原理
Contents 目录
一
二
3、动力电池系统故障诊断与维修
三、充电系统结构及工作原理
快充接口及端子定义
三、充电系统结构及工作原理
快充接口及端子定义
三、充电系统结构及工作原理
3、快充（充电桩/高压直流充）充电工作原理
快速充电桩和VCU通过CC1和CC2确认充电枪与车辆连接正常后，充电桩内的低压控制继电器闭合，同时充电桩输出12V唤醒电源到VCU。之后VCU和充电桩互相通过控制器CAN总线传输充电需求信息和充电能力信息。再次确认后，VCU或BMS控制动力蓄电池包内的各个高压继电器按照顺序闭合，同时快速充电桩内的高压继电器闭合。开始充电。在充电过程中，充电桩和VCU通过CAN总线不断通信，实时交换整车、蓄电池信息和充电桩供电能力信息。充电完成后，充电桩和VCU各自控制高压继电器断开，充电结束。
三、充电系统结构及工作原理
2、慢充电机控制器结构及原理
三、充电系统结构及工作原理
2、慢充电机工作原理

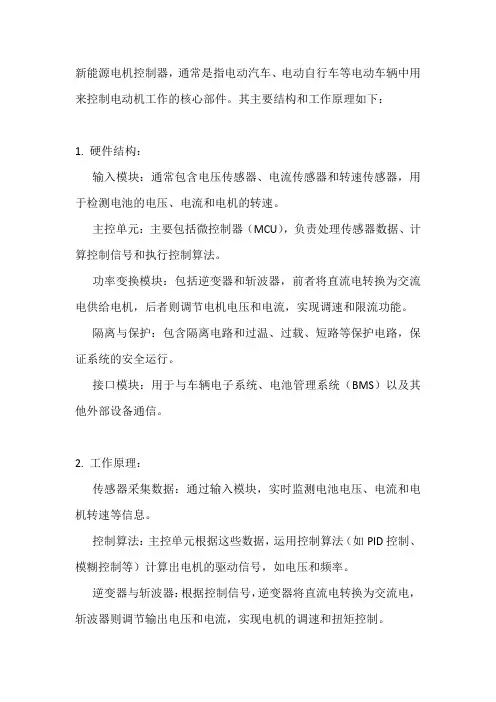

新能源电机控制器结构及工作原理
新能源电机控制器，通常是指电动汽车、电动自行车等电动车辆中用来控制电动机工作的核心部件。
其主要结构和工作原理如下：
1. 硬件结构：
输入模块：通常包含电压传感器、电流传感器和转速传感器，用于检测电池的电压、电流和电机的转速。
主控单元：主要包括微控制器（MCU），负责处理传感器数据、计算控制信号和执行控制算法。
功率变换模块：包括逆变器和斩波器，前者将直流电转换为交流电供给电机，后者则调节电机电压和电流，实现调速和限流功能。
隔离与保护：包含隔离电路和过温、过载、短路等保护电路，保证系统的安全运行。
接口模块：用于与车辆电子系统、电池管理系统（BMS）以及其他外部设备通信。
2. 工作原理：
传感器采集数据：通过输入模块，实时监测电池电压、电流和电机转速等信息。
控制算法：主控单元根据这些数据，运用控制算法（如PID控制、模糊控制等）计算出电机的驱动信号，如电压和频率。
逆变器与斩波器：根据控制信号，逆变器将直流电转换为交流电，斩波器则调节输出电压和电流，实现电机的调速和扭矩控制。
电机驱动：交流电通过电机绕组，驱动电机转动，实现车辆的行驶。
保护功能：如果检测到异常情况，如过载、过热或短路，控制器会立即触发相应的保护措施，防止电机损坏或车辆故障。
新能源电机控制器是电动车动力系统的关键组成部分，它的性能直接影响到电动车的性能、效率和安全性。
新能源汽车电机控制器的原理
新能源汽车电机控制器的原理
新能源汽车电机控制器是一种用于控制和调节电机运行的重要设备。
其原理基于电力电子技术、微处理器控制技术和电机控制理论，实现对电机的精确控制和优化运行。
电机控制器主要由电力电子器件、微处理器、传感器和接口电路等组成。
其中，电力电子器件包括功率开关、整流器、逆变器等，用于实现电能的转换和控制；微处理器是控制器的大脑，通过读取传感器输入的信号，根据预设的控制算法，输出控制指令，调节电机的转速和转矩；传感器则用于监测电机的运行状态，如转速、电流、温度等；接口电路则负责将微处理器的控制指令转换为电力电子器件可以识别的信号，以实现对电机的控制。
电机控制器的工作原理可以概括为以下几个步骤：
1、采集电机转速和电流等传感器信号，通过接口电路输入到微处理器中。
2、微处理器根据采集到的传感器信号和预设的控制算法，计算出对电机的控制指令，如PWM（脉冲宽度调制）信号或SVPWM（空间矢量脉宽调制）信号等。
3、微处理器将控制指令输出到电力电子器件，如IGBT（绝缘栅双极型晶体管）或MOSFET（金属氧化物半导体场效应管）等，以实现对电机的功率控制。
4、电机根据控制指令转动，输出相应的转矩和转速。
5、传感器将电机的实时运行状态信号反馈给微处理器，微处理
器根据反馈信号对控制指令进行调整，实现对电机的闭环控制。
电机控制器的作用在于通过对电机的精确控制和优化运行，提高电机的效率和性能，同时保障电机的安全可靠运行。
在新能源汽车中，电机控制器是实现车辆驱动、能量回收、故障诊断等功能的核心部件。
简述电机控制器的工作原理及应用
简述电机控制器的工作原理及应用一、电机控制器的工作原理电机控制器是一种通过控制电流和电压来调节电机运行的装置。
它将输入的电源能量转化为输出的机械能，使电机能够按照需要的速度和方向进行运转。
1.电机控制器的组成部分电机控制器主要包含以下几个组成部分：–电源模块：提供电源能量给电机进行驱动；–控制模块：负责控制电流和电压，调节电机的速度和方向；–保护模块：监测电机的工作状态，一旦出现异常情况，自动停止电机工作，以保护电机和控制器的安全；–接口模块：用于与其他设备进行通信和数据交换；–散热模块：散热措施，确保电机控制器在工作过程中不过热。
2.电机控制器的工作过程电机控制器的工作过程如下所示：–输入电源：将电源接入电机控制器中；–控制信号：通过输入控制信号，控制电机运行的速度和方向；–电压转换：电机控制器将电源的直流电压转换为适合电机工作的交流电压；–电流调节：电机控制器通过调节电流大小，控制电机的速度；–保护监控：电机控制器监控电机的温度、电流、电压等参数，一旦出现异常情况，及时停止电机工作，保护电机和控制器的安全。
3.电机控制器的工作原理电机控制器的工作原理主要包括以下几个方面：–电流控制：电机控制器通过控制电流大小，改变电机的转速。
通过调节电流的大小，可以控制电机的加速度和减速度，从而实现电机的速度控制；–电压控制：电机控制器通过控制电压的大小，影响电机的转矩。
改变电压的大小，可以调节电机的输出功率和负载能力；–PWM调节：脉冲宽度调制（PWM）是电机控制器常用的调节方式之一。
通过控制PWM信号的占空比，可以改变电机的平均电压和平均电流，实现电机的精确控制；–速度反馈：一些高精度的电机控制器还会添加速度传感器，实时监测电机的转速。
通过速度反馈，可以更精确地控制电机的转速和位置。
二、电机控制器的应用电机控制器广泛应用于各个领域的电机驱动系统中，下面列举几个常见的应用场景：1.工业自动化电机控制器在工业自动化领域起到举足轻重的作用。
电机控制器的结构组成和工作原理
电机控制器是现代电气设备中的重要组成部分，其结构组成和工作原理对于电机的运行和性能起着关键作用。
本文将对电机控制器的结构组成和工作原理进行详细介绍，以便读者对该领域有更深入的了解。
一、电机控制器的结构组成电机控制器通常由以下几个主要部分组成：1. 电源模块：电机控制器的电源模块用于提供稳定的电力供应，通常包括电源输入、整流、滤波和功率放大等部分，用于将电网或电池提供的电能转化为适合控制电机的电能。
2. 信号采集模块：该模块用于采集电机的运行状态、外部信号和控制指令等信息，通常包括传感器接口、模拟/数字转换器、滤波器等部分，用于实时监测电机的运行情况并反馈给控制器。
3. 控制逻辑模块：控制逻辑模块是电机控制器的核心部分，用于处理信号采集模块采集到的信息，计算电机的控制策略并生成控制指令，通常包括微处理器、程序存储器、数据总线等部分，用于实现电机的精准控制。
4. 驱动模块：驱动模块用于接收控制逻辑模块生成的控制指令，驱动电机的运行，通常包括功率放大器、输出级驱动电路等部分，用于将控制逻辑模块生成的低功率电信号转化为适合电机的高功率电能。
5. 保护模块：保护模块用于监测电机的运行状态，当出现异常情况时及时采取保护措施，通常包括过流保护、过压保护、短路保护等部分，用于保障电机和电机控制器的安全运行。
二、电机控制器的工作原理电机控制器的工作原理主要包括信号采集、控制逻辑处理、驱动输出和保护反馈四个方面。
1. 信号采集：电机控制器通过信号采集模块实时监测电机的转速、电流、温度等运行状态，同时接收外部控制指令和参数设定，将采集到的信息传输给控制逻辑模块。
2. 控制逻辑处理：控制逻辑模块接收信号采集模块传来的信息，根据预设的控制算法和逻辑进行处理，计算出电机的控制策略和控制指令，然后将处理后的指令传输给驱动模块。
3. 驱动输出：驱动模块接收控制逻辑模块生成的控制指令，根据指令进行功率放大和输出级驱动操作，将高功率电能输出给电机，驱动电机的运行并保持其稳定运行。
新能源汽车电机控制器
新能源汽车电机控制器新能源汽车电机控制器是一种关键的控制设备，它负责控制整个电动汽车的电机系统。
随着人们对环保和节能的重视以及电动汽车市场的不断发展，新能源汽车电机控制器的研发和应用变得越来越重要。
本文将从功能、原理以及发展趋势三个方面对新能源汽车电机控制器进行探讨。
新能源汽车电机控制器的功能主要包括转速控制、力矩控制、电流控制、调速控制和保护控制等。
其中，转速控制和力矩控制是电机控制器最基本的功能。
转速控制可以通过改变电机的电流和电压来实现，从而调节电机的速度。
力矩控制则是通过改变电机的电流和电压来调节电机的扭矩输出。
电流控制则主要是为了保证电机的工作稳定，避免过载和过流现象的发生。
调速控制则可以根据驾驶员的需求来调整电机的输出功率，从而实现加速和减速的控制。
保护控制则是为了保证电机和电池组等重要部件的安全，避免出现短路和过热等故障。
新能源汽车电机控制器的工作原理主要是通过PWM（脉宽调制）技术来实现。
PWM技术是一种通过调整开关器件的导通时间来控制电流或电压的技术。
电机控制器通过不断变换PWM波形的占空比，来控制电机的电流和电压，从而实现对电机的控制。
通过PWM技术，电机控制器可以实现对电机的精确控制，提高电机的效率和响应速度。
新能源汽车电机控制器的发展趋势主要体现在以下几个方面。
首先，控制器的集成化程度将不断提高。
目前的电机控制器主要采用分立元件的方式进行设计，而未来将趋向于集成化设计，减少元件体积，提高系统的可靠性和稳定性。
其次，控制器的功率密度将逐渐增加。
随着电动汽车市场的不断扩大，对电机控制器功率密度的要求也越来越高，未来的控制器将会采用更先进的散热技术和功率电子器件，提高功率密度。
再次，控制器的智能化程度将不断提高。
随着人工智能和大数据技术的发展，未来的电机控制器将会具备更强的自学习能力和适应性，可以根据不同的驾驶环境和用户需求进行动态调整。
最后，控制器的可靠性和安全性将得到进一步提升。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
新能源汽车电机控制器控制原理
电机驱动系统主要由电机、功率转换器、控制器、各种检测传感器以及电源等部分构成，电机控制器是通过主动工作来控制电机按照设定的方向、速度、角度、响应时间进行工作的集成电路。
在电动车辆中，电机控制器的功能是根据挡位、加速踏板、制动等指令，将动力电池所存储的电能转化为驱动电机所需的电能，来控制电动车辆的启动运行、进退速度、爬坡力度等行驶状态，或者将帮助电动车辆制动，并将部分制动能量存储到动力电池中。
它是电动车辆的关键零部件之一。
电机控制器由逆变器和控制器两部分组成。
逆变器接收电池输送过来的直流电电能，逆变成三相交流电给汽车电机提供电源。
控制器接收电机转速等信号反馈到仪表，当发生制动或者加速行为时，控制器控制变频器频率的升降，从而达到加速或者减速的目的。
电机控制器负责控制电机前进、倒退，维持电动汽车的正常运转，关键部件为IGBT。
IGBT 实际上为大电容，目的是控制电流的工作，保证能够按照驾驶员的意愿输出合适的电流参数。
当采用交流异步电机驱动时，电机转向的改变只需变换磁场三相电流的相序即可，可使控制电路简化。
比亚迪e5的电机控制器全称为VTOG，即双向逆变充放电式电机控制器，具有双向逆变功能，它可以将650V高压直流电逆变成三相交流电，驱动动力电机转动，也就是放电过程；也可以将电机制动过程中产生的交流电或者交流充电设备注入的交流电整流成高压直流电，充入动力电池，也就是能量回馈和交流充电过程。
从配电箱到直流电机控制器的流量，由主控ECU根据驾驶员的操作信息（接收减速踏板传感器和挡位控制器的信号）控制着电机控制器的工作，以及控制电机正反转来取得车辆的前进和倒退。
