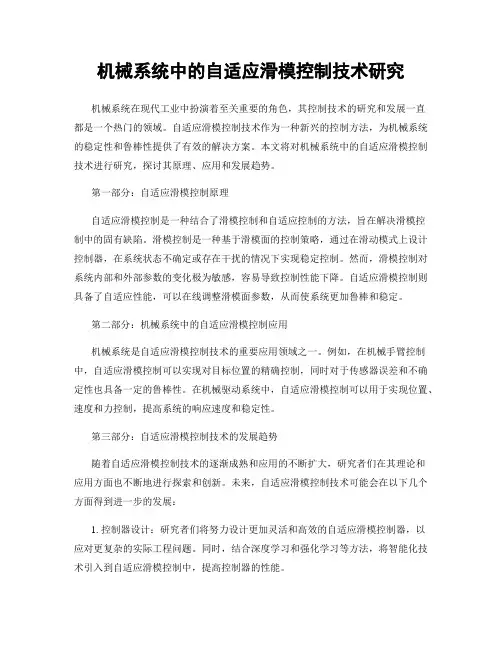

机械系统中的自适应滑模控制技术研究
机械系统中的自适应滑模控制技术研究机械系统在现代工业中扮演着至关重要的角色，其控制技术的研究和发展一直都是一个热门的领域。
自适应滑模控制技术作为一种新兴的控制方法，为机械系统的稳定性和鲁棒性提供了有效的解决方案。
本文将对机械系统中的自适应滑模控制技术进行研究，探讨其原理、应用和发展趋势。
第一部分：自适应滑模控制原理自适应滑模控制是一种结合了滑模控制和自适应控制的方法，旨在解决滑模控制中的固有缺陷。
滑模控制是一种基于滑模面的控制策略，通过在滑动模式上设计控制器，在系统状态不确定或存在干扰的情况下实现稳定控制。
然而，滑模控制对系统内部和外部参数的变化极为敏感，容易导致控制性能下降。
自适应滑模控制则具备了自适应性能，可以在线调整滑模面参数，从而使系统更加鲁棒和稳定。
第二部分：机械系统中的自适应滑模控制应用机械系统是自适应滑模控制技术的重要应用领域之一。
例如，在机械手臂控制中，自适应滑模控制可以实现对目标位置的精确控制，同时对于传感器误差和不确定性也具备一定的鲁棒性。
在机械驱动系统中，自适应滑模控制可以用于实现位置、速度和力控制，提高系统的响应速度和稳定性。
第三部分：自适应滑模控制技术的发展趋势随着自适应滑模控制技术的逐渐成熟和应用的不断扩大，研究者们在其理论和应用方面也不断地进行探索和创新。
未来，自适应滑模控制技术可能会在以下几个方面得到进一步的发展：1. 控制器设计：研究者们将努力设计更加灵活和高效的自适应滑模控制器，以应对更复杂的实际工程问题。
同时，结合深度学习和强化学习等方法，将智能化技术引入到自适应滑模控制中，提高控制器的性能。
2. 鲁棒性分析：自适应滑模控制在应对系统不确定性和干扰方面具备一定的鲁棒性，但仍存在一些问题。
研究者们将进一步分析和优化自适应滑模控制的鲁棒性，降低系统对参数变化和干扰的敏感性。
3. 多变量系统控制：当前的自适应滑模控制方法主要适用于单变量系统，而对于多变量系统的研究相对较少。
如何利用步进电机实现高精度的位置控制
如何利用步进电机实现高精度的位置控制在现代工业自动化和精密控制系统中，实现高精度的位置控制是至关重要的。
步进电机以其独特的工作原理和性能特点，成为了实现这一目标的常用选择。
那么，究竟如何利用步进电机来达到高精度的位置控制呢？首先，我们需要对步进电机有一个基本的了解。
步进电机是一种将电脉冲信号转换为角位移或线位移的开环控制电机。
它的工作原理基于电磁铁的原理，通过依次给电机的不同相绕组通电，使得电机转子按照固定的步距角转动。
要实现高精度的位置控制，选择合适的步进电机是第一步。
在选择时，需要考虑电机的步距角、保持转矩、矩频特性等参数。
较小的步距角通常意味着更高的位置控制精度，但同时也可能会增加成本和控制的复杂性。
接下来是驱动电路的设计。
一个良好的驱动电路能够为步进电机提供稳定、精确的电流和电压，从而保证电机的正常运行和高精度控制。
常见的驱动方式有恒压驱动、恒流驱动等。
恒流驱动能够更好地控制电机的转矩和速度，因此在高精度控制中更为常用。
控制信号的生成是实现高精度位置控制的关键环节之一。
控制信号通常由控制器（如单片机、PLC 等）产生。
控制器根据设定的位置目标和反馈的实际位置信息，计算出需要发送的脉冲数量和频率，从而驱动步进电机转动到指定位置。
在实际应用中，为了提高位置控制的精度，常常采用细分驱动技术。
细分驱动技术是通过在相邻的两个整步之间插入若干个中间状态，使得电机的步距角变小，从而提高位置控制的分辨率和精度。
例如，原本步距角为 18 度的电机，经过 16 细分后，步距角可以减小到 01125 度，大大提高了位置控制的精度。
此外，还需要考虑机械传动系统对位置控制精度的影响。
机械传动系统中的间隙、摩擦、弹性变形等因素都会导致位置误差。
因此，在设计机械传动系统时，应尽量选择精度高、间隙小、摩擦小的传动部件，如滚珠丝杠、直线导轨等。
为了实现更精确的位置控制，还需要采用闭环控制策略。
通过安装位置传感器（如编码器、光栅尺等），实时反馈电机的实际位置信息，与设定位置进行比较，然后根据误差调整控制信号，从而实现更精确的位置控制。

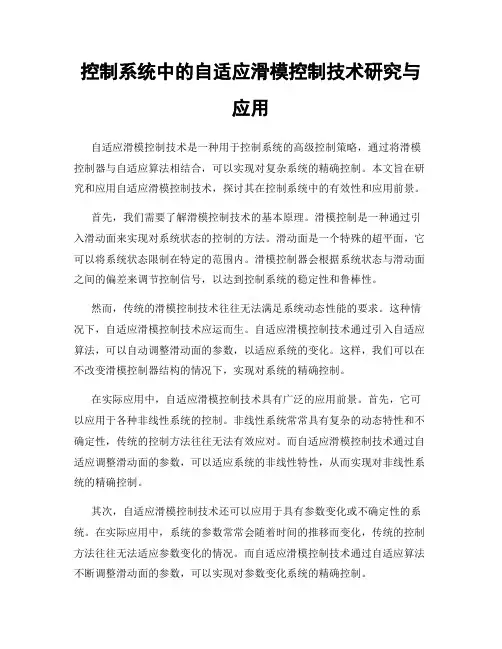

控制系统中的自适应滑模控制技术研究与应用
控制系统中的自适应滑模控制技术研究与应用自适应滑模控制技术是一种用于控制系统的高级控制策略，通过将滑模控制器与自适应算法相结合，可以实现对复杂系统的精确控制。
本文旨在研究和应用自适应滑模控制技术，探讨其在控制系统中的有效性和应用前景。
首先，我们需要了解滑模控制技术的基本原理。
滑模控制是一种通过引入滑动面来实现对系统状态的控制的方法。
滑动面是一个特殊的超平面，它可以将系统状态限制在特定的范围内。
滑模控制器会根据系统状态与滑动面之间的偏差来调节控制信号，以达到控制系统的稳定性和鲁棒性。
然而，传统的滑模控制技术往往无法满足系统动态性能的要求。
这种情况下，自适应滑模控制技术应运而生。
自适应滑模控制技术通过引入自适应算法，可以自动调整滑动面的参数，以适应系统的变化。
这样，我们可以在不改变滑模控制器结构的情况下，实现对系统的精确控制。
在实际应用中，自适应滑模控制技术具有广泛的应用前景。
首先，它可以应用于各种非线性系统的控制。
非线性系统常常具有复杂的动态特性和不确定性，传统的控制方法往往无法有效应对。
而自适应滑模控制技术通过自适应调整滑动面的参数，可以适应系统的非线性特性，从而实现对非线性系统的精确控制。
其次，自适应滑模控制技术还可以应用于具有参数变化或不确定性的系统。
在实际应用中，系统的参数常常会随着时间的推移而变化，传统的控制方法往往无法适应参数变化的情况。
而自适应滑模控制技术通过自适应算法不断调整滑动面的参数，可以实现对参数变化系统的精确控制。
此外，自适应滑模控制技术还可以应用于具有外部扰动或测量误差的系统。
在实际应用中，系统常常受到外界环境的扰动或测量误差的影响，传统的控制方法往往无法有效抑制这些干扰。
而自适应滑模控制技术通过自适应调整滑动面的参数，可以实时对外部扰动和测量误差进行补偿，从而实现对扰动鲁棒性的控制。
最后，我们需要关注自适应滑模控制技术的研究方向和挑战。
当前，研究人员主要将自适应滑模控制技术应用于各类工程系统，包括航空航天、机器人、电力系统等领域。
基于改进滑模-PID策略的步进电机控制技术及试验研究
基于改进滑模-PID策略的步进电机控制技术及试验研究基于改进滑模-PID策略的步进电机控制技术及试验研究摘要：本文基于改进滑模-PID（Proportional-Integral-Derivative）策略，针对步进电机控制技术进行了深入研究。
通过分析步进电机控制的原理和传统PID控制策略的不足之处，提出了一种改进的滑模-PID策略，并设计了相应的控制算法。
通过实验验证，改进的滑模-PID策略相比传统PID控制策略在步进电机控制方面表现出更好的性能。
关键词：步进电机控制技术、滑模控制、PID控制、改进策略、性能评估一、引言步进电机广泛应用于自动控制和运动控制领域，其具有结构简单、成本低、定位精度高等优点。
针对步进电机控制技术的研究，寻求更稳定和高性能的控制策略是一个重要课题。
传统的PID控制策略在步进电机控制方面有一些不足之处，如超调量大、响应时间慢等。
本文在传统PID控制策略的基础上，通过引入滑模控制思想，提出了一种改进的滑模-PID策略，并设计了相应的步进电机控制算法。
二、步进电机控制原理和传统PID控制策略步进电机是一种通电才能工作的开环控制系统，其控制原理基于脉冲信号来驱动电机旋转。
传统PID控制策略是一种反馈控制策略，通过不断调整PID控制器的参数来实现对步进电机的控制。
PID控制器包括比例项、积分项和微分项三个部分，通过给定信号与反馈信号的差值来计算控制器的输出量。
然而，由于步进电机的特殊性，传统PID控制策略在步进电机控制中存在一些问题。
首先，步进电机的惯性较小，反应速度较快，在传统PID控制下容易产生过冲现象。
其次，步进电机的非线性特性，如静摩擦力和动摩擦力的影响，给传统PID控制带来了困难。
最后，步进电机系统参数的变化和外部干扰等因素会影响控制的稳定性和精度。
三、改进的滑模-PID策略及其控制算法为了克服传统PID控制策略的不足，本文提出了一种改进的滑模-PID策略。
滑模控制是一种通过在系统状态空间中构造滑动曲面，使系统状态迅速从初始状态转移到期望状态的控制策略。
基于自适应滑模观测器的永磁同步电机无位置传感器控制
９
ａ
一
＋
ｎ
“ —
ｄ ．
。
Ｒ
１
１
．
一
＋ “ｅ —
（１）
ｅ ： 一 ｆｔｏ。ｓｉｎ０。
ｅＢ ＝ ｆｔｏ。ＣＯＳ０
式 中 ，ｉ 、 。分 别 为定 子 电 流 ０【一ｐ轴分 量 ；“ 、“Ｂ分 别 为定子 电压 ·ｐ轴 分 量 ；ｅ 、ｅ。分 别 为反 电动势 —ｐ 轴 分量 ； 和 Ｒ 分别 为定 子 电感 和 定子 电阻 ； 为永 磁 体磁 链 ；ｔｏ 为 电机 电角 速度 ；０ｏ为 以 电角度 表示 的 转 子 位置度 观 测器 ，应 用模 型参 考 自适 应方 法 ，实现 对 电机 转速 的估 计 。仿 真和 实
验 结果表 明 ，本 文所提 出的方 法能够 实现对 转子位 置和 电机 转速 的准确估 计 ，具 有较好 的动 静 态性
能 。可 以改善低 速 下转子位 置和 电机转 速 的估 计 效果 。
关 键词 ：永磁 同步 电机 ；无位置 传感 器控 制 ；反 电动 势 ；滑模 观 测 器
中图 分 类 号 ：ＴＭ３５１
文 献 标 识 码 ：Ａ
文 章 编 号 ：１００３．３０７６（２０１６）０８—０００８－０７
１ 引 言
永磁 同步 电机 由于 具有 高 效 率 、高 功率 密 度 和 过 载能 力强 等优 点被广 泛应用 于工 业领域 。为 了达 到对高 性能永 磁 同步 电机精 确控 制 的 目的 ，工 业 的 控 制 中常采 用高 精度 位 置 传 感器 ，其 性 能 直 接影 响 电机 系统运 行稳 定性 。一旦 位置传 感器 故障 或者其 输 出的转子 位置 信 号 失 准 ，就会 导 致 控制 失 败 。从 这个 角度来 看 ，利 用 控 制算 法 实 现 对转 子 位 置估 计 将 成 为降低 永磁 同步 电机控 制 系统风 险的一 个有效 的后备 解决 方案 。 事实 上 ，利 用 控 制算 法 实 现对 永 磁 同步 电机转子 位 置 检测 的方 法 ，即无 位 置 传 感器 控制 方法 ，已经成 为 重要 的研究方 向¨’ 。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
基于自适应滑模控制的步进电机精确位置控
制
步进电机是一种用于控制机械运动的设备，它的优点在于能够精确控制运动位置。
在实际应用中，为了能够更准确地控制步进电机的位置，需要使用一种高级的控制算法。
自适应滑模控制是一种常用的先进控制方法，能够在系统参数发生变化或外部扰动存在的情况下，仍然能够稳定、准确地控制步进电机的位置。
自适应滑模控制算法基于滑模控制理论和自适应控制理论，在步进电机精确位
置控制方面具有较高的应用价值。
该方法能够通过实时测量步进电机的位置误差，并根据误差的大小及方向对系统进行调节，从而实现精确的位置控制。
自适应滑模控制算法具有较强的适应性和鲁棒性，能够有效克服非线性、时变等系统特性带来的影响，提高步进电机的控制精度。
自适应滑模控制算法的基本原理是：首先，通过测量步进电机的位置误差来确
定系统的滑模面。
在确定滑模面后，根据滑模面的信息，设计自适应控制规律，通过控制输入信号的调节，使系统状态逐渐趋向于滑模面。
当系统状态达到滑模面时，即实现了所需的位置控制。
在实际应用中，为了提高系统对外界扰动的适应能力，通常还会加入自适应修正项，用于动态调整控制输入信号。
自适应滑模控制算法在步进电机精确位置控制方面的应用可以从以下几个方面
进行展开：
1. 系统建模与参数估计：在应用自适应滑模控制算法之前，需要先对步进电机
系统进行建模，并估计系统的参数。
通过系统建模和参数估计，可以获取系统的状态方程和参数信息，为后续的控制器设计提供基础。
2. 滑模面设计：滑模面的设计是自适应滑模控制算法中的重要环节。
根据步进
电机的控制要求和系统特性，合理地选择滑模面的形式和参数，对控制算法的稳定
性和精度具有重要影响。
在滑模面设计中，通常需要考虑系统的非线性特性、外部扰动等因素，以求得更好的控制效果。
3. 控制器设计：自适应滑模控制算法需要设计相应的控制器来实现系统状态的调节。
根据步进电机系统的特点和滑模面的选择，可以设计合适的控制器结构和参数。
常用的控制器包括自适应滑模控制器、PID控制器等。
在设计控制器时，需要充分考虑步进电机的动态特性和控制精度要求，以保证控制器的稳定性和准确性。
4. 自适应修正项设计：为了提高系统对外界扰动的适应能力，常常需要引入自适应修正项。
自适应修正项能够根据步进电机系统的状态和外部扰动的大小，动态地调整控制输入信号，以实现更好的控制效果。
在设计自适应修正项时，需要考虑系统的非线性特性、扰动的性质等因素。
5. 算法实现与仿真：实现自适应滑模控制算法需要对控制器进行编码实现，并用相应的仿真软件进行仿真验证。
通过仿真可以评估控制算法的性能和鲁棒性，优化控制器的设计，为实际应用提供指导。
综上所述，基于自适应滑模控制的步进电机精确位置控制涉及到系统建模与参数估计、滑模面设计、控制器设计、自适应修正项设计、算法实现与仿真等方面。
通过合理地选择控制策略和参数，利用自适应滑模控制算法能够实现步进电机的精确位置控制，提高系统的控制精度和鲁棒性。
这种方法在自动化、机械工程、仪器仪表等领域具有广泛的应用前景。
