空调系统简介
三种空调系统简介

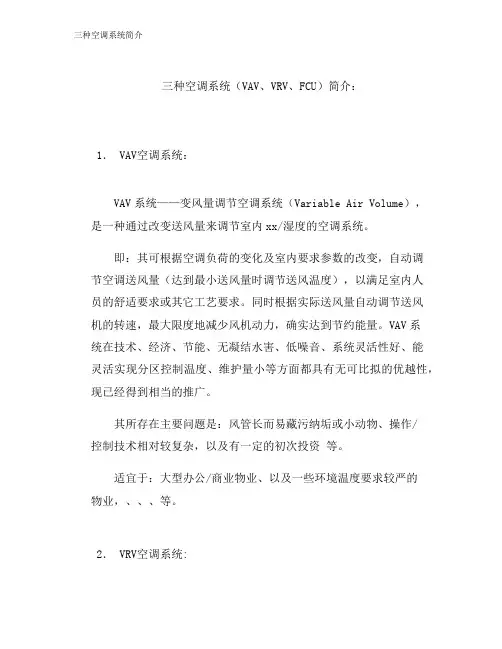

三种空调系统（VAV、VRV、FCU）简介：1． VAV空调系统：VAV系统——变风量调节空调系统（Variable Air Volume），是一种通过改变送风量来调节室内xx/湿度的空调系统。
即：其可根据空调负荷的变化及室内要求参数的改变，自动调节空调送风量（达到最小送风量时调节送风温度），以满足室内人员的舒适要求或其它工艺要求。
同时根据实际送风量自动调节送风机的转速，最大限度地减少风机动力，确实达到节约能量。
VAV系统在技术、经济、节能、无凝结水害、低噪音、系统灵活性好、能灵活实现分区控制温度、维护量小等方面都具有无可比拟的优越性，现已经得到相当的推广。
其所存在主要问题是：风管长而易藏污纳垢或小动物、操作/控制技术相对较复杂，以及有一定的初次投资等。
适宜于：大型办公/商业物业、以及一些环境温度要求较严的物业，、、、等。
2． VRV空调系统:VRV系统——变冷媒流量多联系统，该系统在应对大楼的加班运行时，灵活节能的特点尤其突出，因此在xx、小办公建筑xx应用广泛。
具有节能、舒适、运转平稳、不需机房、无水系统等特点。
商业VRV机组较适合小面积区域的空调供应，其以节能、冷热运用自如、维修少/方便，滴漏少、场地占用量小、操作简单等等优势，而逐渐替代传统（xx机组+锅炉）空调方式，现已经得到相当大的推广。
其所存在主要问题是：主机（外机）的安装位置问题，以及初次投资较大。
适宜于：自有/出租的混合性物业、小型区域、等。
VRV空调系统的原理和特点:VRV 空调系统是在电力空调系统中，通过控制压缩机的制冷剂循环量和进入室内换热器的制冷剂流量，适时地满足室内冷热负荷要求的高效率冷剂空调系统。
其工作原理是：由控制系统采集室内xx参数、室外环境参数和表征制冷系统运行状况的状态参数，根据系统运行优化准则和人体xx准则，通过变频等手段调节压缩机输气量，并控制空调系统的风扇、电子膨胀阀等一切可控部件，保证室内环境的xx，并使空调系统稳定xx作在最佳工作状态。
空调制冷系统的组成
空调制冷系统的组成一、空调制冷系统的概述空调制冷系统是指通过一定的技术手段，将室内热量转移到室外，从而达到降低室内温度的目的。
其基本组成包括压缩机、冷凝器、膨胀阀和蒸发器等。
二、压缩机压缩机是空调制冷系统中最重要的部件之一，其作用是将低温低压的制冷剂吸入，经过压缩后变成高温高压气体。
常见的压缩机有活塞式压缩机、螺杆式压缩机和离心式压缩机等。
三、冷凝器冷凝器是将高温高压气体中的热量释放出来，并使其变成高压液体的设备。
在空调制冷系统中，通常采用水或空气作为散热介质。
常见的冷凝器有管式冷凝器和板式冷凝器等。
四、膨胀阀膨胀阀是控制制冷剂流量的重要部件之一，在整个系统中起着非常关键的作用。
其主要功能是将高温高压液体通过细小的孔口流出，使其压力降低，同时温度也随之降低。
常见的膨胀阀有毛细管膨胀阀和电子膨胀阀等。
五、蒸发器蒸发器是将低温低压的制冷剂吸入，并通过与室内空气的接触来吸收热量的设备。
在空调制冷系统中，通常采用水或空气作为冷却介质。
常见的蒸发器有板式蒸发器和管式蒸发器等。
六、其他组成部件除了上述四个基本组成部件外，空调制冷系统还包括很多其他的组成部件，如制冷剂、管路、控制系统等。
1. 制冷剂：是指在空调制冷系统中用于传递热量和完成制冷循环的介质。
常见的制冷剂有R22、R410A等。
2. 管路：是将各个组成部件连接起来并传递制冷剂流动的重要部分。
通常采用铜管或钢管等材料。
3. 控制系统：是对整个空调制冷系统进行控制和监测的设备。
包括温度传感器、压力传感器、控制器等。
七、总结空调制冷系统是由多个组成部件组成的一个复杂的系统，其中压缩机、冷凝器、膨胀阀和蒸发器是其基本组成部分。
在实际应用中，还需要考虑制冷剂、管路和控制系统等其他因素。
只有各个组成部分协调配合，才能实现良好的制冷效果。
空调系统概述课件
特殊环境空调
用于特殊环境下的室内环境调节， 如洁净室、恒温恒湿室等。
特殊环境空调需满足高洁净度、 高精度温度和湿度控制等特殊要
求。
特殊环境空调的设计需具备高效 过滤、气流组织控制、自控系统 等功能，以确保室内环境的稳定
和可靠性。
05
空调系统的维护与保养
定期清洗和维护
定期清洗空调系统
包括清洗空调滤网、冷凝器、蒸发器 等部件，以防止灰尘和污垢堆积，影 响空气流通和制冷效果。
能耗和温室气体排放。
空气净化技术
结合过滤和负离子等技术，提高 室内空气质量，满足人们对健康
的需求。
能效提升
优化系统设计
通过优化系统设计，提高空调系统的能效比，降 低运行能耗。
高效压缩机
研究和应用高效压缩机技术，提高压缩机的效率 和可靠性，降低能耗。
智能化控制
利用智能控制技术，实现空调系统的自适应调节 和优化控制，提高能效。
THANKS
空调系统概述课件
目录
• 空调系统简介 • 空调系统的组成和工作原理 • 空调系统的性能特点 • 空调系统的应用场景 • 空调系统的维护与保养 • 空调系统的未来发展
01
空调系统简介
空调系统的定义
总结词
空调系统是一种能够调节空气温度、湿度、清洁度和气流速度的系统，旨在创 造舒适的环境。
详细描述
空调系统通过制冷、制热、去湿和通风等手段，对空气进行调节和控制，以达 到适宜的环境条件。它通常包括制冷系统、制热系统、空气处理设备、通风设 备和控制系统等部分。
空气过滤和净化
要点一
总结词
空调系统具有过滤和净化空气的功能，有效去除空气中的 尘埃、细菌、病毒等污染物，提高室内空气质量。
空调系统分类及特点
空调系统分类及特点空调系统是一种用于调节室内空气温度、湿度、洁净度和气流速度等参数的设备系统。
根据不同的分类标准，空调系统可以分为以下几种类型：1. 按空气处理设备的设置情况分类：- 集中式空调系统：所有空气处理设备（风机、过滤器、加热器、冷却器、加湿器、减湿器和回风口等）都集中在空调机房内，空气处理后，由风管送到各空调区。
这种系统的优点是处理空气量大，有集中的冷源和热源，运行管理方便，缺点是风管占用建筑空间大，灵活性差。
- 半集中式空调系统：除了有集中的空气处理室外，在各空调区内还设有二次处理设备（风机盘管）。
这种系统的优点是占用建筑空间小，布置灵活，各空调区可独立调节，噪声较小，缺点是需要专门的冷冻机房和锅炉房，运行管理复杂。
- 分散式空调系统：空气处理设备、冷热源、风机和自动控制系统等都集中在一个箱体内，形成一个整体，可以放在空调区内或附近，也可以安装在室外。
这种系统的优点是不需要专用机房，安装使用灵活方便，缺点是噪声较大，效率较低。
2. 按负担室内热湿负荷所用的介质分类：- 全空气系统：空调区的热湿负荷全部由处理过的空气来负担，空气比热、密度小，需要的空气量多，风管断面大。
这种系统的优点是空气处理设备集中，管理维护方便，缺点是占用建筑空间大。
- 全水系统：空调区的热湿负荷全部由水来负担，只有在冬季或过渡季节才使用空气加热。
这种系统的优点是占用建筑空间小，缺点是不能解决房间的通风换气问题，通常不单独使用。
- 空气-水系统：空调区的热湿负荷由处理过的空气和水共同负担。
这种系统的优点是占用建筑空间小，既能满足室内空气温度、湿度的要求，又能保证室内空气清新，缺点是系统复杂，控制要求高。
3. 按系统使用的空气来源分类：- 封闭式系统：空调系统处理的空气全部来自空调区本身，没有室外空气补充。
这种系统的优点是节能，卫生条件好，缺点是室内空气不能更新，室内空气品质较差。
- 直流式系统：空调系统处理的空气全部来自室外，经过处理后送入室内，然后全部排出室外。
简述空调系统的分类
简述空调系统的分类空调系统是现代家庭和商业场所中常见的重要设备，它可以调节室内温度、湿度以及通风，提供舒适的室内环境。
根据不同的工作原理和应用领域，空调系统可以分为几种不同的分类。
以下是对空调系统的详细分类介绍。
一、中央空调系统中央空调系统是大型建筑物和商业场所常用的空调系统，它通过一系列的通风管道将冷（热）空气输送到各个房间或办公区域。
中央空调系统具有集中供冷、供热和通风的优势，可以通过一个集中控制系统来实现全面的调节。
这种系统主要由空调机组、冷却塔、风扇盘管、通风管道组成。
二、分体式空调系统分体式空调系统是较小型建筑和家庭中最为常见的空调系统，它由一个室内机和一个室外机组成。
室内机通过冷气管和电气线连到室外机，通过制冷工质在室内机和室外机之间循环流动，实现室内空气的制冷或加热。
分体式空调系统结构简单，易于安装和维护，但只能供应单个房间，无法满足大型建筑的整体需求。
三、变频空调系统变频空调系统是一种先进的空调技术，它采用变频压缩机来控制制冷量的输出，并通过调整压缩机的转速来实现精确的温度调节。
相比传统的定频空调系统，变频空调系统具有更高的效能和节能优势，能够根据实际需要自动调节制冷量，从而达到更为舒适和能效优化的室内环境。
四、VRV/VRF多联机空调系统VRV（变冷媒量制冷系统）或VRF（变制冷剂量制冷系统）多联机空调系统是一种集中供冷、供热和通风于一体的高级空调系统。
它采用一台大功率的冷凝机外机，通过多个室内机组进行制冷或加热。
每个室内机组都可以独立控制温度和风向，实现不同房间或区域的个性化调节。
VRV/VRF多联机系统具有高效、节能、灵活、舒适的特点，适用于大型办公楼、商业场所和酒店等高需求环境。
五、中央新风空调系统中央新风空调系统能够在调节室内温度的同时，还能通过过滤器清洁室内空气，提供新鲜空气进入。
它通过一个独立的新风管道系统将新风引入室内，排出室内陈旧的空气。
这种系统能够确保室内空气质量的卓越，使居住者更加健康和舒适。
空调系统作用与范围
空调系统作用与范围1. 简介空调系统是一种用于调节室内温度、湿度、空气流动及空气质量的设备系统。
它的作用不仅仅局限于提供舒适的室内环境，还可以改善空气质量、保护设备以及提高工作效率。
本文将介绍空调系统的作用和应用范围。
2. 空调系统的主要作用空调系统的主要作用有以下几个方面：- 温度调节：空调系统可以通过调节制冷或加热设备来控制室内温度，使之保持在一个舒适的范围内。
- 湿度控制：除了调节温度，空调系统还可以通过蒸发冷却的方式控制室内湿度，使之保持在适宜的水平上，提供一个舒适的环境。
- 空气流动：通过控制风扇的转速和方向，空调系统能够优化室内空气流动，将新鲜空气带入室内，并排出污浊空气，提高空气质量。
- 空气净化：一些高级空调系统还带有空气过滤器，可以去除空气中的灰尘、花粉、细菌等有害物质，提供更健康的室内环境。
- 设备保护：空调系统能够减少室内的湿度，防止设备受潮和腐蚀。
在一些特殊场合，比如实验室、服务器机房等，空调系统的作用非常重要，可以保护设备正常运行。
3. 空调系统的应用范围空调系统作为一种重要的设备系统，被广泛应用于以下领域：- 家庭和办公场所：空调系统为家庭住宅和办公场所提供舒适的室内环境，使人们在高温、寒冷或潮湿的天气中都能够保持舒适。
- 商业和服务业：商场、超市、酒店、餐厅等场所通常都装备有空调系统，以提供一个舒适的购物和用餐环境，吸引顾客并提高工作效率。
- 工业和制造业：在一些需要控制温度、湿度的工业和制造业领域，空调系统被广泛应用，如电子工厂、医药生产厂等。
- 医疗和实验室领域：医院、实验室、手术室等对室内环境的控制要求非常高，空调系统在这些领域起到至关重要的作用，保障医护人员和患者的健康与安全。
- 交通运输领域：汽车、火车、飞机等交通工具中都设有空调系统，为乘客提供舒适的旅行环境。
4. 结论空调系统在现代社会中起着重要的作用，不仅为人们提供舒适的室内环境，还改善了空气质量、保护了设备和提高了工作效率。
空调系统与消防安全
火灾不仅会造成财产损失，还可 能威胁人们的生命安全，产生有 毒烟雾和火灾后期的坍塌风险。
消防设施与器材
01
灭火器
根据不同类型火灾选择合适的 灭火器，如干粉灭火器、泡沫
灭火器等。
02
消防栓与水枪
用于扑灭固体物质火灾和液体 或气体火灾。
03
火灾报警系统
及时发现火源并发出警报，引 导人员疏散。
灭火的基本方法与原则
隔离法
将火源与可燃物隔离，阻止火势蔓延。
冷却法
通过降低燃烧物的温度来扑灭火焰。
窒息法
通过降低空气中氧气含量来扑灭火焰。
抑制法
使用化学药剂抑制火焰燃烧。
03
空调系统与消防安全的关 系
空调系统可能引起的消防安全隐患
电气火灾风险
空调系统的电气元件，如电源线、 变压器等，可能因老化、过载或接
紧急关闭功能
在紧急情况下，可以迅 速关闭空调系统，防止
火势扩大。
排烟通风设计
在消防设计中考虑空调 系统的排烟通风功能，
确保逃生路径安全。
04
空调系统的消防安全措施
空调系统的防火设计
03
选用阻燃材料
防火隔离
防爆设计
在空调系统的设计和制造过程中，应使用 阻燃材料，以降低火灾风险。
在空调系统的关键部位设置防火隔离，如 风管、电缆等，以阻止火势蔓延。
02
设备熔化
高温下，空调系统的金属部件 可能熔化。
03
制冷剂泄漏
高温和压力变化可能导致制冷 剂泄漏。
04
烟气和有毒气体的产生
火灾产生的烟气和有毒气体可 能进入空调系统，影响逃生。
空调系统在消防安全中的设计与应用
空调系统概述
季制热。 注：多联机室外机分散放置时，属于分散式空调系统。室外机集中放置的多联机也可统
• 分散式空调系统简单、初投资少，通常用于住 宅和较低档商用建筑。
机组放置在屋顶或室外绿化， 机组放置在制冷机房，冷却塔放在屋顶或室
机组直接与室外空气交换能量。 外绿化，通过冷却塔与室外空气交换能量。
3.锅炉
锅炉放置在锅炉房中，利用电、天然气等对 水进展加热。
一、 集中式空调系统
• 末端空气处理装置及空气输送系统示意图。
一、 集中式空调系统
• 集中式空调系统多用于商场、会堂、博物馆等 大空间、对室内装修要求较高、室内舒适度要 求良好的场所。
三、分散式空调系统
暖风机
窗式空调器
分体空调
冷热源和散热设备合并成一体，分散放置在各个房间里， 称为分散式系统。如电热暖风机、窗式空调、分体空调、 多联机、风扇等。
三、分散式空调系统
• 多联机示意图
• 风冷多联机空调系统是用 1台或多台风冷室外机连 接数台不同或一样形式、 容量的室内机构成的单一 热泵循环系统。
谢谢
• 1.与集中式空调系统相比，仅需要新风机房，机房占 地面积小，要求层上下。
• 2.仅需新风系统，风管截面较小，有利于进步吊顶高 度。
• 3.运行灵敏，各房间可独立调节房间温度。 • 4.风机盘管分分布置，风管、水管等管线布置较复杂，
系统易漏水点增多，检修繁琐。
• 5.难以满足温度、湿度、清洁度的精细要求。
二、 半集中式空调系统
• 半集中式空调系统，除了有集中的空调机房外，还设有 分散在各个房间的二次设备〔又称末端装置〕来承担一 部分冷热负荷。风机盘管+新风系统目前应用最为广泛。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
空调系统简介
空调主要由冷冻系统、冷却系统、主机设备系统、电器控制系统四大部份组成。
主机房由4台37千瓦冷冻泵，4台45千瓦冷却泵，3台327冷吨主机组成，设备控制房由空调主机控制柜、冷冻泵、冷却泵控制柜、冷却塔、冷冻泵、冷却泵控制平台，鲜风机、排风机控制柜组成。
主机简单分成压缩机、蒸发器、冷凝器、电器控制设备。
4台冷冻泵、3台蒸发器，客户单元、楼层盘管机组成一个封闭循环冷冻系统。
4台冷却泵、3台冷却塔、3台主机冷凝器组成一个半封闭冷却循环系统。
每台水泵的控制是由一个空气断路器，三个交流接触器，一个时间继电器，一个热继电器，二个中间继电器，一个启动开关，一个停止开关，二个指示灯组成一个控制线路。
主机、冷冻泵、冷却泵都是采用星—三角启动。
一、停机简单程序：
开机前检查电压（360V~400V），所开冷却泵、冷冻泵、冷却塔、主机各管道上所以蝶阀是否在开启位置。
设备正常后，开冷却泵、冷冻泵、冷却塔散热风机，运行循环5分钟后开启主机。
检查主机数据的变化。
停机时先停主机，5分钟后停冷却泵、冷却塔散热风机，为了节约用电，利用余冷，36分钟后停冷冻泵。
应注意，开2台或3台主机时，当其中停1台或2台时，所停的主机管路连冷冻出水阀、冷却出水阀应关闭。
如果不关闭，造成冷冻、散热流失。
二、盘管风机简介：
盘管风机是由：送风系统、冷循环系统、控制系统组成。
循环系统是由：翅片、盘管、连接管、电磁阀、进出水管路组成
送风系统是由：三速送风轴流电机、电容、风轮、外壳组成
控制系统是由：三速温度控制开关、电动阀、连接线、接线盒组成
三、客户空调维修简介：
1、客户单元空调不制冷：首先检查温控开关是否打开，电机是否转，如果不转，检查温控是否有进电。
如无进电空调总开关是否跳闸，有进电，检查风机三速位置是否有电，无电：温控开关脱焊，重新焊接或更换温控器；有电出，检查盘管风机上接线盒是否有220 v电源，有电源则检查电机电容，电机绕组，风机是否发热，风轮是否卡壳。
如果电机转动，检查温控开关是否能调节，电动阀是否打开，闸阀是否打开，如以上情况均正常还不制冷，就需要检查循环系统。
翅片是否太脏，是否需要清洗，排气阀是否排水，排水量的大小，两条连接管是否冷，有没有折管，有没有必要疏通盘管机铜管和主管。
2、客户单元温度太低，检查温控器是否能控制温度，温控器是否在所控制的同一房间，温控器面盖是否损坏，有没接电动阀，电动阀是否受温控器是否打在手动位置。
3、客户单元空调漏水：冷凝水漏水和冷冻水漏水，冷凝漏水主要有：接水盘排水管堵塞，接水盘满出，处理方法是疏通排水管，用吸水机将排水管内脏物吸出，出风口冷凝水滴水，出风口保温棉包得不好，重新包保温棉，出风口温度和环境温度温差太大或空气温度太大，用干毛巾擦干，冷冻水进水管，回水管或连接管保温棉包得不好，接触外界空气比较多，
重新包保温棉。
冷冻漏水有：冷冻管生锈穿孔，重新更换进、回水管道连接管螺母对接不好，或没有紧固应重新接连接管。
螺母或闸阀列缝，更换螺母或角阀。
以上不管是哪种情况下漏水，首先必须把漏水附近周围的电器和其他物品搬开或保护措施才能进行排除故障施工。
4、盘管风机有噪音：检查是否电机轴承有噪音，如轴承噪音则需更换轴承，风轮是否碰外壳，风轮是否松动，调节风轮和固定螺丝。
空调是否太脏，风轮灰尘是否太重，风轮震动严重噪音加大，要求清洗盘管风机，令外回风口风栅、尘网震动都会产生噪音。
