氧含量检测仪原理
浅谈几种氧分析仪的检测原理
浅谈几种氧分析仪的检测原理1、磁式氧分析仪与磁力机械式氧分析仪(1)热磁式氧分析仪检测原理。
检测器置于高于环境温度的恒温腔体内,检测器处设有一恒定磁场,当要检测的样品气体从检测器的检测室外流过时,磁场将高磁化率的氧气吸入检测室内,进行检测。
检测室内的检测元件一般为铂丝,铂丝上通有一恒定的加热电流,氧气进入检测室到铂丝上被加热,磁化率迅速变小,之后被新进入的氧气推出检测室。
样品气体中氧含量不同,进入/排出检测室铂丝处的氧气量不同,从铂丝上带走的热量也不同,*终导致铂丝上的电阻值变化,检测铂丝电阻体的阻值即可间接测量气体中的氧含量。
(2)磁力机械式氧分析仪检测原理。
检测器/磁铁组件置高于环境温度的仪表恒温腔体内,检测器中有一对充满氮气的空心玻璃测试体,悬挂在不均匀磁场中的一根铂镍合金丝带上,由于磁悬浮效应,测试体的两个球受到偏转力,产生偏转力矩,这个偏心力矩和包围测试体的气体的体积磁化率成正比。
即和被测气体中氧气的含量成正比。
这两种类型的氧分析仪仪表基础原理都是利用氧气的顺磁性,它们不适用于测量背景气体中含有高磁化率气体(如NO、NO2)的场合。
但这类氧分析仪反应速度快,稳定性好,不消耗被测气体。
2、电化学式氧分析仪电化学式氧分析仪是基于氧气和传感器阴极之间的电化学反应来进行测量的。
它的传感器是一个电解池,外加的直流电加在电解池的阴、阳极之间,电解池内充以电解液,样品气通过扩散板或半透膜到达阴极,并在阴极产生电解反应而被还原,产生相应的电流,电流的大小与样品气体中氧气的浓度成正比关系。
这类仪表的应用范围比较宽,根据结构不同,即可测量气体中的氧含量,也可以测量溶液中溶解氧的氧含量。
缺点是:氧分析仪传感器工作场所温度范围窄、压力不能高,传感器寿命短等。
另外由于电解液一直在消耗,仪表稳定性较差,漂移偏大。
3、氧化锆式氧分析仪氧化锆分析仪的检测原理是氧浓差电池。
在氧化锆材料中添加一定的添加剂后通过高温烧结,在一定的温度下成为氧离子的固体电解质,在元件的内外侧焙烧铂电极就成了氧化锆氧传感器。
几种氧分析仪原理及应用
1、电化学氧分析仪：相当一部分的可燃性的、有毒有害气体都有电化学活性，可以被电化学氧化或者还原。
利用这些反应，可以分辨气体成份、检测气体浓度。
电化学气体传感器分很多子类：（1）原电池型气体传感器（也称：加伏尼电池型气体传感器，也有称燃料电池型气体传感器，也有称自发电池型气体传感器），他们的原理行同我们用的干电池，只是，电池的碳锰电极被气体电极替代了。
以氧气传感器为例，氧在阴极被还原，电子通过电流表流到阳极，在那里铅金属被氧化。
电流的大小与氧气的浓度直接相关。
这种传感器可以有效地检测氧气、二氧化硫、氯气等。
（2）恒定电位电解池型气体传感器，这种传感器用于检测还原性气体非常有效，它的原理与原电池型传感器不一样，它的电化学反应是在电流强制下发生的，是一种真正的库仑分析的传感器。
这种传感器已经成功地用于：一氧化碳、硫化氢、氢气、氨气、肼、等气体的检测之中，是目前有毒有害气体检测的主流传感器。
（3）浓差电池型气体传感器，具有电化学活性的气体在电化学电池的两侧，会自发形成浓差电动势，电动势的大小与气体的浓度有关，这种传感器的成功实例就是汽车用氧气传感器、固体电解质型二氧化碳传感器。
（4）极限电流型气体传感器，有一种测量氧气浓度的传感器利用电化池中的极限电流与载流子浓度相关的原理制备氧（气）浓度传感器，用于汽车的氧气检测，和钢水中氧浓度检测。
目前这种传感器的主要供应商遍布全世界，主要在德国、日本、美国，最近新加入几个欧洲供应商：英国、瑞士等。
2、顺磁式氧分析仪：顺磁式氧分析仪：根据氧气的体积磁化率比一般气体高得多，在磁场中具有极高的顺磁特性的原理制成的一种测量气体中含氧量的分析仪器。
顺磁式氧分析仪，也可叫做磁效应式氧分析仪、或磁式氧分析仪，我们通常通称为磁氧分析仪。
它一般分为热磁对流式、压力机械式和磁压力式氧分析仪三种。
物质的磁特性：任何物质在外界磁场的作用下都会被磁化，呈现出一定的磁特性。
物质在外加磁场中被磁化，其本身就会产生一个附加磁场，附加磁场与外磁场方向相同时，该物质就被外磁场吸引；附加磁场与外磁场方向相反时，则被外磁场排斥。
测定空气中氧气含量的实验原理
测定空气中氧气含量的实验原理
实验原理：
氧气在空气中的含量是一个重要的参数，用来衡量空气质量。
在检测
氧气含量时，使用分光光度法是一种有效的方法。
分光光度法是一种使用
分光仪和检测管来测量材料或物质在不同波长下吸收光的方法。
当空气中
的氧气被激发后，它会发出固定波长的紫外线，从而可以测量氧气的含量。
在实验中，首先在一架分光光度仪中放置一根检测管，并用扩散物放
置在检测管的上方，使空气充满被测样本的空间。
然后，通过分光光度仪
的光源将激发光照射到检测管中，其光谱可以检测到空气中氧气的吸收光谱。
最后，将检测结果记录下来，通过计算得出空气中氧气含量的大小。

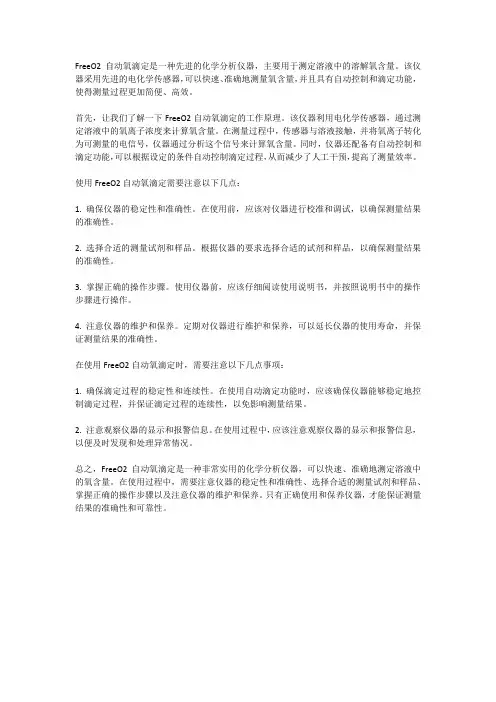

freeo2自动氧滴定
FreeO2自动氧滴定是一种先进的化学分析仪器，主要用于测定溶液中的溶解氧含量。
该仪器采用先进的电化学传感器，可以快速、准确地测量氧含量，并且具有自动控制和滴定功能，使得测量过程更加简便、高效。
首先，让我们了解一下FreeO2自动氧滴定的工作原理。
该仪器利用电化学传感器，通过测定溶液中的氧离子浓度来计算氧含量。
在测量过程中，传感器与溶液接触，并将氧离子转化为可测量的电信号，仪器通过分析这个信号来计算氧含量。
同时，仪器还配备有自动控制和滴定功能，可以根据设定的条件自动控制滴定过程，从而减少了人工干预，提高了测量效率。
使用FreeO2自动氧滴定需要注意以下几点：1. 确保仪器的稳定性和准确性。
在使用前，应该对仪器进行校准和调试，以确保测量结果的准确性。
2. 选择合适的测量试剂和样品。
根据仪器的要求选择合适的试剂和样品，以确保测量结果的准确性。
3. 掌握正确的操作步骤。
使用仪器前，应该仔细阅读使用说明书，并按照说明书中的操作步骤进行操作。
4. 注意仪器的维护和保养。
定期对仪器进行维护和保养，可以延长仪器的使用寿命，并保证测量结果的准确性。
在使用FreeO2自动氧滴定时，需要注意以下几点事项：1. 确保滴定过程的稳定性和连续性。
在使用自动滴定功能时，应该确保仪器能够稳定地控制滴定过程，并保证滴定过程的连续性，以免影响测量结果。
2. 注意观察仪器的显示和报警信息。
在使用过程中，应该注意观察仪器的显示和报警信息，以便及时发现和处理异常情况。
总之，FreeO2自动氧滴定是一种非常实用的化学分析仪器，可以快速、准确地测定溶液中的氧含量。
在使用过程中，需要注意仪器的稳定性和准确性、选择合适的测量试剂和样品、掌握正确的操作步骤以及注意仪器的维护和保养。
只有正确使用和保养仪器，才能保证测量结果的准确性和可靠性。

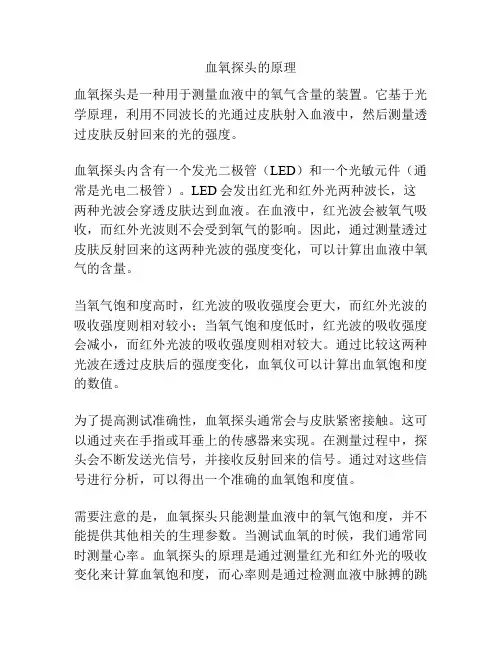

血氧探头的原理
血氧探头的原理
血氧探头是一种用于测量血液中的氧气含量的装置。
它基于光学原理，利用不同波长的光通过皮肤射入血液中，然后测量透过皮肤反射回来的光的强度。
血氧探头内含有一个发光二极管（LED）和一个光敏元件（通常是光电二极管）。
LED会发出红光和红外光两种波长，这两种光波会穿透皮肤达到血液。
在血液中，红光波会被氧气吸收，而红外光波则不会受到氧气的影响。
因此，通过测量透过皮肤反射回来的这两种光波的强度变化，可以计算出血液中氧气的含量。
当氧气饱和度高时，红光波的吸收强度会更大，而红外光波的吸收强度则相对较小；当氧气饱和度低时，红光波的吸收强度会减小，而红外光波的吸收强度则相对较大。
通过比较这两种光波在透过皮肤后的强度变化，血氧仪可以计算出血氧饱和度的数值。
为了提高测试准确性，血氧探头通常会与皮肤紧密接触。
这可以通过夹在手指或耳垂上的传感器来实现。
在测量过程中，探头会不断发送光信号，并接收反射回来的信号。
通过对这些信号进行分析，可以得出一个准确的血氧饱和度值。
需要注意的是，血氧探头只能测量血液中的氧气饱和度，并不能提供其他相关的生理参数。
当测试血氧的时候，我们通常同时测量心率。
血氧探头的原理是通过测量红光和红外光的吸收变化来计算血氧饱和度，而心率则是通过检测血液中脉搏的跳
动来得出的。
总的来说，血氧探头利用光学原理测量血液中的氧气含量，它是一种简单、方便且无创的检测手段，被广泛应用于医疗和健康管理领域。

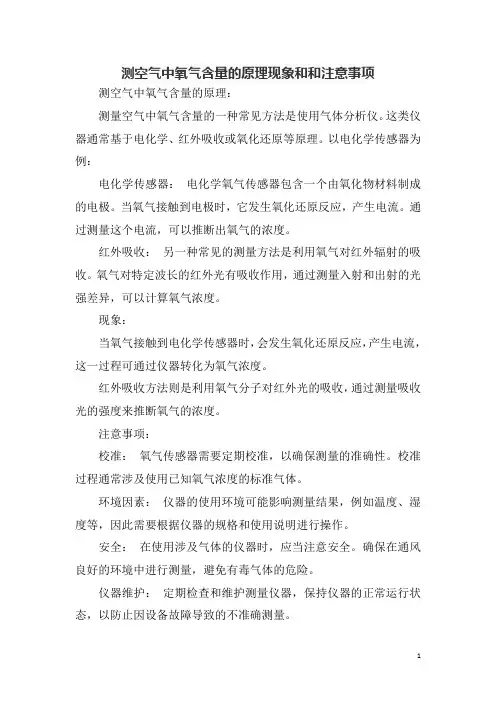

测空气中氧气含量的原理现象和和注意事项
测空气中氧气含量的原理现象和和注意事项测空气中氧气含量的原理：
测量空气中氧气含量的一种常见方法是使用气体分析仪。
这类仪器通常基于电化学、红外吸收或氧化还原等原理。
以电化学传感器为例：
电化学传感器：电化学氧气传感器包含一个由氧化物材料制成的电极。
当氧气接触到电极时，它发生氧化还原反应，产生电流。
通过测量这个电流，可以推断出氧气的浓度。
红外吸收：另一种常见的测量方法是利用氧气对红外辐射的吸收。
氧气对特定波长的红外光有吸收作用，通过测量入射和出射的光强差异，可以计算氧气浓度。
现象：
当氧气接触到电化学传感器时，会发生氧化还原反应，产生电流，这一过程可通过仪器转化为氧气浓度。
红外吸收方法则是利用氧气分子对红外光的吸收，通过测量吸收光的强度来推断氧气的浓度。
注意事项：
校准：氧气传感器需要定期校准，以确保测量的准确性。
校准过程通常涉及使用已知氧气浓度的标准气体。
环境因素：仪器的使用环境可能影响测量结果，例如温度、湿度等，因此需要根据仪器的规格和使用说明进行操作。
安全：在使用涉及气体的仪器时，应当注意安全。
确保在通风良好的环境中进行测量，避免有毒气体的危险。
仪器维护：定期检查和维护测量仪器，保持仪器的正常运行状态，以防止因设备故障导致的不准确测量。
适用范围：不同类型的氧气测量仪器可能有不同的适用范围和工作条件，使用前需确保仪器符合测量要求。
总体而言，正确使用和维护氧气测量仪器是确保测量准确性和安全性的关键。
含氧分析仪原理
含氧分析仪原理
含氧分析仪原理是基于氧气的化学反应原理和传感器的工作原理。
其中，最常用的氧气化学反应是氧气与还原剂（例如氢气）发生反应生成水的反应。
根据这个反应原理，含氧分析仪通常使用氢气作为还原剂，并通过传感器检测氧气与氢气反应所产生的电流。
含氧分析仪一般由以下几个部分组成：传感器、控制电路和显示部分。
传感器是含氧分析仪的核心部件，它通过一定的化学反应产生电流信号。
传感器通常由两个电极和中间的电解质组成，其中一个电极用于还原剂（氢气）的反应，另一个电极则用于氧气的反应。
当传感器与含氧气体接触时，氧气会通过电解质透过到达还原剂电极，并与还原剂反应产生电流。
控制电路是用于接收传感器产生的电流信号并进行处理的部分。
它通常包括放大器、滤波器和放大倍数选择器等电路元件，以确保传感器信号的准确性和稳定性。
显示部分用于将控制电路处理后的信号转换为人们可以直观理解的数值或图形。
它通常采用数码显示器或液晶显示器来显示含氧量的数值，并可以根据需要进行单位切换。
总体来说，含氧分析仪的工作原理是通过传感器和控制电路实现对含氧气体的检测和分析，进而将结果以可视化的形式呈现给用户。
氧含量检测仪原理
氧含量检测仪原理
氧含量检测仪是一种用于测量空气中氧气含量的仪器。
它的原理是基于电化学反应，利用氧气与电极表面的反应来测量氧气的含量。
氧含量检测仪通常由两个电极组成，一个是工作电极，另一个是参比电极。
工作电极通常是一个铂电极，而参比电极则是一个银/银氯化物电极。
这两个电极之间的电位差可以测量氧气的含量。
当氧气进入氧含量检测仪时，它会与工作电极表面的铂发生反应。
这个反应会导致电极表面的电位发生变化。
这个变化的大小与氧气的浓度成正比。
参比电极则用来提供一个稳定的电位，以便测量工作电极的电位变化。
氧含量检测仪通常使用两种不同的电化学反应来测量氧气的含量。
一种是极化法，另一种是非极化法。
极化法是一种通过施加电压来促进氧气与电极表面反应的方法。
这种方法可以提高检测仪的灵敏度和稳定性。
但是，它需要更多的电力和更复杂的电路。
非极化法则是一种不需要施加电压的方法。
它利用氧气与电极表面的反应来测量氧气的含量。
这种方法比极化法更简单，但灵敏度和稳定性较低。
总的来说，氧含量检测仪是一种非常重要的仪器，它可以用于许多
不同的应用，包括医疗、环境监测和工业生产。
通过了解氧含量检测仪的原理，我们可以更好地理解它的工作原理，并更好地使用它来满足我们的需求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
氧含量检测仪原理
1. 导言
氧含量检测仪是一种重要的分析仪器，广泛应用于工业、医疗和环境领域等。
本文将详细介绍氧含量检测仪的原理，并探讨其工作机制和应用。
2. 氧含量检测仪的基本原理
氧含量检测仪是通过测量样品中氧气分子的浓度来确定氧含量的。
其基本原理是利用氧气与其他物质之间的化学反应或物理作用来产生可测量的信号，从而得出氧气的浓度。
3. 化学法原理
化学法是一种常用的氧含量检测方法。
其中，最常用的是氧化还原法。
具体原理如下： 1. 样品与氧气反应生成氧化物。
2. 反应后的产物与某种指示剂反应，产生颜色变化。
3. 根据颜色的深浅，可以确定氧气的浓度。
化学法原理的优点是灵敏度高且适用于多种样品，但需要使用特殊的试剂，且有些试剂对环境有一定的污染。
4. 物理法原理
物理法是另一种常见的氧含量检测方法。
其中，最常用的是氧传感器法。
具体原理如下： 1. 氧传感器的工作原理是利用材料表面的氧阻抗发生变化来测量氧气浓度。
2. 传感器材料一般采用固体电解质材料，如氧化锆。
3. 传感器内部还包含参比
电极和工作电极，通过测量两者之间的电位差来获取氧气浓度。
物理法原理的优点是测量范围广，响应时间短，且不需要使用试剂，但需要定期校准传感器。
5. 氧含量检测仪的工作机制
氧含量检测仪基本上分为以下几个主要部分： 1. 采样系统：用于采集待测样品，并将其引入检测仪中。
2. 检测部件：根据测量原理，利用特定的物理或化学方法
来检测氧气浓度。
3. 信号处理系统：将检测到的信号进行放大、滤波和数字转换等处理，以得到可读取的数据。
4. 显示和记录系统：将处理后的数据显示在仪器的屏幕上，并可进行数据记录和导出。
6. 氧含量检测仪的应用
氧含量检测仪广泛应用于多个领域，包括但不限于以下几个方面： 1. 工业过程控制：氧含量对于某些工业过程的控制非常关键，例如燃烧、发酵和氧化反应等。
通过监测和控制氧含量，可以提高工艺效率和产品质量。
2. 医疗设备：氧含量检测仪在医疗领域中被广泛应用于氧疗设备、麻醉器械和呼吸机等。
它可用于监测患者的氧供应，保证其呼吸系统正常运作。
3. 环境保护：氧含量检测仪可用于污水处理厂、废气排放和大气监测等环境保护领域。
通过监测氧含量，可以评估环境状况和污染程度。
结论
氧含量检测仪是一种重要的分析仪器，其原理涉及化学法和物理法两种。
化学法通过样品与氧气之间的化学反应来测量氧含量，而物理法则利用氧传感器来测量氧气浓度。
氧含量检测仪被广泛应用于工业、医疗和环境等多个领域，发挥着重要的作用。
理解氧含量检测仪的原理和工作机制，对于正确使用和维护仪器具有重要意义。
