氧化锆氧分析仪的原理

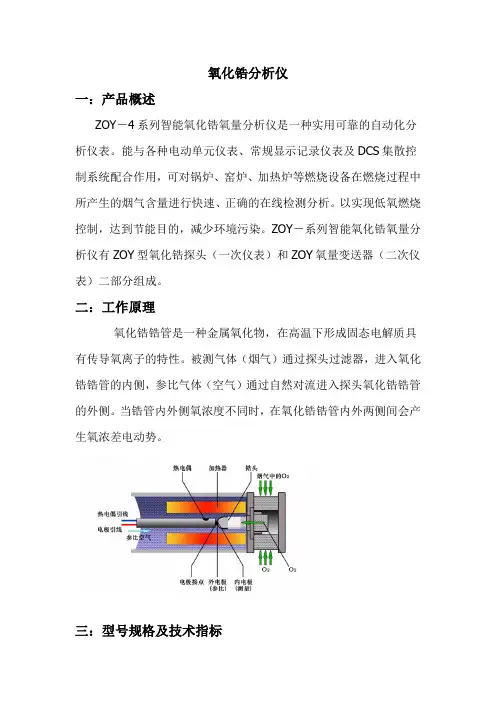

氧化锆分析仪原理、结构及安装
氧化锆分析仪一：产品概述ZOY－4系列智能氧化锆氧量分析仪是一种实用可靠的自动化分析仪表。
能与各种电动单元仪表、常规显示记录仪表及DCS集散控制系统配合作用，可对锅炉、窑炉、加热炉等燃烧设备在燃烧过程中所产生的烟气含量进行快速、正确的在线检测分析。
以实现低氧燃烧控制，达到节能目的，减少环境污染。
ZOY－系列智能氧化锆氧量分析仪有ZOY型氧化锆探头（一次仪表）和ZOY氧量变送器（二次仪表）二部分组成。
二：工作原理氧化锆锆管是一种金属氧化物，在高温下形成固态电解质具有传导氧离子的特性。
被测气体（烟气）通过探头过滤器，进入氧化锆锆管的内侧，参比气体（空气）通过自然对流进入探头氧化锆锆管的外侧。
当锆管内外侧氧浓度不同时，在氧化锆锆管内外两侧间会产生氧浓差电动势。
三：型号规格及技术指标①基本误差：＜±2％F·S，仪表精度１级②量程：0～5％O2；0～10％O2；0～20％O2；0～25％O2③本底修正：-20mV～+20mV④被测烟气温度：ZOY-4型低于700℃（低温型）ZOY-5型700～1000℃（高温型）⑤输出信号：可扩展双路隔离输出，0～10mADC和4～20mADC，采取光电隔离，直接和计算机联网。
⑥负载能力：0 ～1.2ΚΩ或0～600Ω⑦环境条件：0～50℃；相对湿度＜90％⑧电源：220V±10％，50Hz⑨功耗：变送器约8W，加热炉平均约50W⑩响应时间：90％约3秒四：安装方式1、安装点的选择安装点的烟气温度应符合相关要求，一般来说，烟气温度低，检测器使用寿命长，烟气温度高，使用寿命短。
检测器不能安装在烟气不流动的死角，也不能安装在烟气流动很快的地方(如有些旁路气道的扩容腔内)。
另外要求烟道漏气较小，检测器安装维修方便，对于中、小型锅炉，建议安装在省煤器前过热器后，因为锅炉系统烟气的流向从炉膛到汽包，经过过热器、省煤器、空气预热器，由引风机经回收处理后从烟囱排放。
氧化锆氧量分析仪的工作原理
氧化锆氧量分析仪的工作原理
氧化锆氧量分析仪的基本原理是：以氧化锆作固体电解质，高温下的电解质两侧氧浓度不同时形成浓差电池，浓差电池产生的电势与两侧氧浓度有关，如一侧氧浓度固定，即可通过测量输出电势来测量另一侧的氧含量。
在600~1200℃高温下，经高温焙烧的氧化锆材料对氧离子有良好传导性。
在氧化锆管两侧氧浓度不等的情况下，浓度大的一侧的氧分子在该侧氧化锆管表面电极上结合两个电子形成氧离子，然后通过氧化锆材料晶格中的氧离子空穴向氧浓度低的一侧泳动，当到达低浓度一侧时在该侧电极上释放两个电子形成氧分子放出，于是在电极上造成电荷累积，两电极之间产生电势，此电势阻碍这种迁移的进一步进行，直至达到动平衡状态，这就形成浓差电池，它所产生的与两侧氧浓度差有关的电势，称作浓差电势。
这样，如果把氧化锆管加热至一大于600℃的稳定温度，在氧化锆两侧分别流过总压力相同的被测气体和参比气体，则产生的电势与氧化管的工作温度和两侧的氧浓度有固定的关系。
如果知道参比气体浓度，则可以根据氧化锆管两侧的氧电势和氧化锆管的工作温度计算出被测气体的氧浓度。
为了正确测量烟气中氧含量，使用氧化锆氧量分析仪时必须注意以下几点：
（1）为确保输出不受温度影响，氧化锆管应处于恒定温度下工作或
在仪表线路中附加温度补偿措施。
（2）使用中应保持被测气体和参比气体的压力相等，只有这样，两种气体中氧分压之比才能代表两种气体中氧的百分容积含量（即氧浓度）之比。
因为当压力不同时，如氧浓度相同，氧分压也是不同的。
（3）必须保证被测气体和参比气体都有一定的流速，以便不断更新。
氧化锆氧量计测氧原理
一、分析烟气含氧量意义 2 与Ｏ2的关系
过剩空气系数与氧含量Ｏ2之间不仅具有单值函数 关系，且受燃料品种、燃烧方式和设备结构影响小。
α = 21 21 0.91O2
可见分析氧含量Ｏ2的意义就是为了控制过剩空气系 数为最佳值，保证锅炉燃烧的经济性。
热工控制与保护
氧化锆氧量计 测氧原理
一 、分析含氧量意义 二 、氧化锆测氧原理 三 、氧化锆注意事项
一、分析烟气含氧量意义
1 与环保经济性的关系
为了保证锅炉燃烧环保经济性，监视炉膛内燃料 燃烧状况，确保安全运行，需要及时控制燃料和空气 的比例，即保持烟气过剩空气系数为最佳值，一般 为1.02~1.20。
3 氧化锆探头与氧浓差电池
掺杂氧化锆管，内外附上多 孔的金属铂电极，使其处于高温 状态下，当电解质两侧气体中氧 气的浓度不同时，两铂电极间会 形成氧浓差电势，这个装置称作 氧浓差电池。
“氧浓差电势”是如何形成的？
二、氧化锆氧量分析仪原理 4 工作原理分析
在高温(650~850℃)下，氧气从分压大的 参比侧向分压小的烟气侧扩散。
这种扩散，不是氧分子透过氧化锆从参比侧 到烟气侧，而是氧分子离解成氧离子后，通过 氧化锆的过程。
在750℃左右的高温中，在铂电极的催化 作用下，在参比侧发生还原反应：O2 + 4e 2O2-
烟气侧 铂电极 参比侧
2O2- 4e+O2
二、氧化锆氧量分析仪原理
4 工作原理分析
这些氧离子进入电解质后，通过 晶体中的空穴向前运动到达左侧的铂 电极，在烟气侧发生氧化反应，氧离 子在铂电极上释放电子并结合成氧分 子析出，即： 2O2- - 4e O2
氧化锆氧量分析仪原理
氧化锆氧量分析仪原理
氧化锆氧量分析仪是一种常用的分析测试仪器，用于测量气体中的氧含量。
其工作原理基于电化学测量技术，包括以下几个主要步骤：
1. 气体进样：气体样品通过进样口进入氧化锆氧量分析仪内部。
进样口通常与样品气体来源相连，例如气瓶、气流管道等。
2. 传感器结构：氧化锆氧量分析仪内部包含一个氧离子传感器，该传感器由两个电极组成，分别是一个氧化锆电极和一个参比电极。
氧化锆电极表面镀有一层氧化锆陶瓷，可以与气体中的氧发生电化学反应。
3. 氧离子传输：当氧气进入氧化锆氧量分析仪内部后，氧气分子会在氧化锆电极表面与陶瓷层上的氧离子发生反应，并形成电荷。
这些氧离子会从氧化锆电极经过固体电解质传输到参比电极。
4. 电化学测量：在氧离子传输过程中，通过对电流进行测量，可以确定氧气的浓度。
当氧气浓度较高时，氧化锆电极表面的氧离子转移速率会增加，电流也会相应增大；而当氧气浓度较低时，电流减小。
通过测量电流的变化，可以精确测量氧气的含量。
5. 数据处理：氧化锆氧量分析仪通常配备有数据处理模块，可以将测得的电流信号转换为氧气含量的数值，并显示在仪器的屏幕上。
同时，一些氧化锆氧量分析仪还可以实现数据记录、
导出和远程监控等功能。
总之，氧化锆氧量分析仪通过氧离子传感器的电化学反应，测量气体中氧气的含量，并将结果显示出来。
该仪器在环境保护、工业生产等领域中广泛应用，有助于监测和控制气体中的氧气含量。
氧化锆氧分析仪的原理是怎样的
氧化锆氧分析仪的原理是怎样的氧化锆氧分析仪是一种以氧化锆为测量原理的氧气分析仪，它
用来在拥有UOP许可的连续催化再生过程的再生器内氧含量的检测。
氧化锆氧分析器的工作原理
在一片高致密的氧化锆固体电解质的两侧，用烧结的方法制成
几微米到几十微米厚的多孔铂层作为电极，再在电极上焊上铂丝作
为引线；
就构成了氧浓差电池，假如电池左侧通入参比气体（空气）。
其氧分压为po；电池右侧通入被测气体，其氧分压为p1（未知）。
设pop1，在高温下（650～850oC），氧就会从分压大的Po侧
向分压小的P1侧扩散，这种扩散，不是氧分子透过氧化锆从po侧
P1侧，而是氧分子离解成氧离子后通过氧化锆的过程。
在750oC左右的高温中，在铂电极的催化作用下，在电池的po
侧发生还原反应，一个氧分子从铂电极取得4个电子，变成两个氧
离子（O2—）进入电解质，即
O2（pn）+4e→2O2—
po侧的铂电极由于大量给出电子而带正电，成为氧浓差电池的
正极或阳极。
这些氧离子进人电解质后，通过晶体中的空穴向前运动到达右
侧的铂电极，在电池的p1侧发生氧化反应，氧离子在铂电极上释放电子并结合成氧分子析出，即
2O2—→ O2（P1）+4e
p1侧的铂电极由于大量得到电子而带负电，成为氧浓差电池的负极或阴极。
这样在两个电极上由于正负电荷的聚积而形成一个电势，称之为氧浓差电动势。
当用导线将两个电极连成电路时，负极上的电子就会通过外电路流到正极，再供应氧分子形成氧离子，电路中就有电流通过。
标签:氧化锆氧分析仪。
氧化锆氧量分析仪工作原理
氧化锆氧量分析仪工作原理氧化锆氧量分析仪是一种常用于燃气分析的仪器，在燃煤、燃油、天然气等燃料的燃烧过程中，能够快速、准确地测量燃气中氧气的含量。
为了更好地理解氧化锆氧量分析仪的工作原理，需要从以下方面进行介绍。
仪器结构氧化锆氧量分析仪由控制系统、测量系统和信号输出系统三部分组成。
控制系统是仪器的核心部件，包括主控板、电源、输入输出接口等组成部分。
测量系统中主要包含传感器组、放大器、滤波器等。
信号输出系统则是实现了信号的放大和转换，将测量得到的数据通过标准信号输出，用于控制、存储和处理。
工作原理氧化锆氧量分析仪的工作原理基于的是氧气传感器的特性。
氧气传感器采用了固态氧离子传导技术，即将氧气分子在温度较高的条件下通过一种氧化物离子导体（通常为氧化铈或氧化锆等）传导到电极上，生成电势差。
当氧气浓度发生变化时，电势差也会发生变化，从而实现对氧气浓度的测量。
在具体的工作中，氧气传感器通过传感器组来埋入到燃气管道中，接受燃气中的氧气分子发生反应。
在这个过程中，由于氧气分子的存在，导致氧化物离子和电极上的氧化还原对发生反应，产生一定的电信号。
经过传感器做量化处理后，可以得到一个与氧气浓度成正比的电信号，根据这个电信号就可以获得燃气中氧气的含量。
值得注意的是，由于氧化锆氧量分析仪采用了固态氧离子传导技术，因此需要保证传感器工作温度满足要求。
具体来说，氧化锆氧量分析仪的工作温度通常为600-900°C，因此需要使用加热元件，使其处于这个温度范围内，才能正常工作。
优缺点分析氧化锆氧量分析仪具有以下优点：1.准确度高：氧化锆氧量分析仪能够快速、准确地测量燃气中氧气的含量，其测量误差通常在±1%左右。
2.反应速度快：氧化锆氧量分析仪具有很高的灵敏度和响应速度，能够及时反馈燃气中氧气含量的变化情况。
3.维护方便：氧化锆氧量分析仪的工作原理简单、结构清晰，拆卸、清洗和更换传感器等维护操作非常方便。
当然，它也存在一些缺点：1.价格昂贵：相比其他类型的氧气传感器，氧化锆氧量分析仪的价格较为高昂，使得它并不适用于所有的燃气分析应用场景。
氧化锆氧量分析仪的工作原理
氧化错氧量分析仪的工作原理氧化锆氧量分析仪的工作原理自然界的氧化锆（ZrO2）矿物原料，主要有斜锆石和锆英石。
锆英石系火成岩深层矿物，颜色有淡黄、棕黄、黄绿等，比重 4.6-4.7，硬度7.5，具有强烈的金属光泽。
纯的氧化锆是一种高级耐火原料，其熔融温度约为2900 C。
纯净的氧化锆是白色固体，含有杂质时会显现灰色或淡黄色，添加显色剂还可显示各种其它颜色。
纯氧化锆的分子量为123.22，理论密度是5.89g/cm3，熔点为2715 C。
氧化锆有三种晶体形态：单斜、四方、立方晶相。
常温下氧化锆只以单斜相出现，加热到1100 C左右转变为四方相，加热到更高温度会转化为立方相。
由于在单斜相向四方相转变的时候会产生较大的体积变化，冷却的时候又会向相反的方向发生较大的体积变化，容易造成产品的开裂，限制了纯氧化锆在高温领域的应用。
但是添加稳定剂以后，四方相可以在常温下稳定，因此在加热以后不会发生体积的突变，大大拓展了氧化锆的应用范围。
由于氧化锆材料具有高硬度，高强度，高韧性, 极高的耐磨性及耐化学腐蚀性等等优良的物化性能，氧化锆已经在陶瓷、耐火材料、机械、电子、光学、航空航天、生物、化学等等各种领域获得广泛的应用。
1989年能斯特（Nernst ）发现稳定氧化锆在高温下呈现的离子导电现象。
从此氧化锆成为研究和开发应用最普遍的一种固体电解质，它已在高温技术，特别是高温测试技术上得到广泛应用。
由于氧探头与现有测氧仪表（如磁氧分析器、电化学式氧量计、气象色谱仪等）相比，具有结构简单，响应时间短（0.1s〜0.2s），测量范围宽（从ppm到百分含量），使用温度高（600 C〜1200 °C ），运行可靠，安装方便，维护量小等优点，因此在冶金、化工、电力、陶瓷、汽车、环保等工业部门得到广泛的应用。
来自海洋兴业仪氧化锆氧探头的测氧原理氧化锆的导电机理：电解质溶液靠离子导电，具有离子导电性质的固体物质称为固体电解质。
氧化锆分析仪工作原理
氧化锆分析仪工作原理氧化锆分析仪是用于分析样品中氧化锆含量的仪器。
它的工作原理主要包括样品处理、离子发生和检测三个步骤。
首先是样品处理。
样品需要经过前处理，以消除干扰物质的影响，提高分析的准确性。
常见的前处理方法包括样品溶解、离子交换和固相萃取等。
对于氧化锆分析仪，常用的样品溶解方法是采用酸溶解，如使用硝酸和氢氟酸的混合溶液。
溶解后，样品中的氧化锆将转化成离子形式，并与溶液中的其他物质分开。
接下来是离子发生。
离子发生是将样品中的离子转化成特定的化合物，方便测量。
对于氧化锆分析仪，常用的离子发生方法是使用特定的试剂与样品中的离子反应，生成特定的沉淀或产物。
常见的试剂有铵盐、硫酸亚铁等。
例如，可以使用铵盐试剂，将样品中的氧化锆与铵盐反应，生成氧化锆的沉淀。
最后是检测。
检测是将离子发生后的化合物进行定量测量。
氧化锆分析仪常用的检测方法是光谱测量和电化学测量。
光谱测量可以利用氧化锆的特性吸收和发射光谱进行测量。
对于吸收光谱测量，可以使用分光光度计或原子吸收光谱仪进行测量。
电化学测量常用的是离子选择性电极。
离子选择性电极是一种特殊的电极，能够选择性地对特定离子进行测量。
对于氧化锆分析仪，可以使用氧化锆选择性电极进行测量。
除了上述的主要工作原理，氧化锆分析仪的一些附加功能也可以提高分析的准确性和可靠性。
例如，温度控制功能可以控制反应过程的温度，提高反应的效率和分析的灵敏度。
自动化控制功能可以自动控制样品的处理和离子的发生过程，减少人为误差。
数据处理功能可以对测量结果进行处理和分析，提供更全面和准确的分析报告。
总结起来，氧化锆分析仪的工作原理主要包括样品处理、离子发生和检测三个步骤。
通过样品处理将氧化锆离子从样品中分离出来，然后通过离子发生将氧化锆离子转化成特定的化合物，最后通过检测对化合物进行定量测量。
使用不同的离子发生和检测方法，可以得到准确的氧化锆含量分析结果。
同时，附加功能的引入可以提高分析的准确性和可靠性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
氧化锆氧分析仪的原理
当今社会，氧化锆氧分析仪已成为广泛应用于工业生产、环境保护、医疗保健等领域的关键仪器之一、其紧要工作原理基于氧化锆电化学传感器，能够实时监测气体中氧气浓度的变化，帮忙人们把握和调整工作环境中的氧气含量，保障生产和生活的安全和健康。
氧化锆氧分析仪的工作原理已在上一个回答中进行了认真介绍。
在此我们将重点介绍氧化锆氧分析仪在不同领域的应用及其优势。
在工业生产中，氧化锆氧分析仪被广泛用于监测高温反应炉、加热炉、焊接设备、氧化锌生产过程中的氧气含量。
同时，氧化锆氧分析仪也用于钢铁、化工、电子、玻璃等行业的生产过程掌控中，
以保证生产过程的安全和质量。
在环境保护领域，氧化锆氧分析仪可以用于测量废气中氧气浓度，以监测排放的氧气浓度是否符合环保要求。
另外，氧化锆氧分析仪还可以用于监测废水中的溶解氧含量，以及土壤中的氧气浓度，帮忙环保人员实现对环境的保护和整治。
在医疗保健领域，氧化锆氧分析仪用于监测患者呼吸氧气浓度，以确保患者得到充分的氧气供应。
此外，氧化锆氧分析仪还可以用于监测麻醉气体中的氧气浓度，以及在体外循环手术中监测氧气浓度。
总的来说，氧化锆氧分析仪具有响应快、精准性高、使用寿命长等优点。
它能够帮忙人们实时监测气体中氧气浓度的变化，为生
产和生活带来了更大的便利和安全保障。
另外，氧化锆氧分析仪还具有一些其他的优点：
1、高精度：氧化锆氧分析仪能够达到特别高的测量精度，通常在0.1%左右。
这种高精度使得它可以用于一些对氧气浓度要求特别严格的应用中。
2、高灵敏度：氧化锆氧分析仪对氧气的浓度变化特别敏感，能够实时监测到氧气含量的微小变化。
这种高灵敏度使得氧化锆氧分析仪可以用于监测气体中氧气浓度的变化趋势。
3、耐用性强：氧化锆氧分析仪接受高温传感器，能够承受高温环境下的长时间工作。
同时，氧化锆陶瓷材料的耐腐蚀性也特别强，能够适应各种恶劣的工作环境。
4、易于维护：氧化锆氧分析仪通常具有自我诊断和故障检测功能，能够适时检测到故障并进行修复。
此外，传感器的拆卸和更换也特别便利，能够大大降低维护成本和维护时间。
5、适用范围广：氧化锆氧分析仪可以用于监测各种气体中氧气浓度的变化，包括空气、氮气、氢气等。
因此，它的应用范围特别广泛。
总的来说，氧化锆氧分析仪已成为工业生产、环境保护、医疗保健等领域不可或缺的仪器之一、它的高精度、高灵敏度、耐用性强、易于维护和适用范围广等优点，为各行各业的人们供应了有效的帮忙，促进了经济和社会的进展。
