2020-2021学年上海市交大附中高一(下)期中物理试卷
2020-2021学年上海市交大附中高一（下）期中物理试卷
试题数：20.满分：100
1.（单选题.3分）简谐运动中反映物体振动快慢的物理量是（ ）
A.周期
B.回复力
C.振幅
D.位移
2.（单选题.3分）做匀速圆周运动的物体.不发生变化的物理量是（ ）
A.线速度
B.角速度
C.加速度
D.向心力
3.（单选题.3分）两波源S1、S2在水槽中形成的波形如图所示.其中实线表示波峰.虚线表示波谷.则（ ）
A.在两波相遇的区域中会产生干涉
B.在两波相遇的区域中不会产生干涉
C.a点的振动始终加强
D.a点的振动始终减弱
4.（单选题.3分）关于振动和波.下列说法中正确的是（ ）
A.物体发生振动.一定会产生波
B.存在机械波.一定存在波源
C.波源振动越快.机械波传播速度越大
D.机械波可以在真空中传播
5.（单选题.3分）质点运动的位移x与时间t的关系如图所示.其中不属于机械振动的是（ ） A. B. C. D.
6.（单选题.3分）用书本去拍打苍蝇是很难成功的。若用市场上出售的苍蝇拍.我们会发现拍把越长.拍打苍蝇的效果越好.其原因是（ ）
A.苍蝇拍的长把手放大了拍苍蝇的力量
B.苍蝇拍头的向心加速度变大了
C.苍蝇拍的长把手放大了拍头的角速度
D.苍蝇拍的长把手放大了拍头的线速度
7.（单选题.3分）关于小孩荡秋千.不计绳子重力和空气阻力的影响.下列说法正确的是（ ）
A.同一个秋千.荡秋千的小孩越重.秋千摆动的频率越大
B.在秋千经过最低处时小孩处于超重状态
C.当秋千摆到最高点时.绳子拉力可以大于小孩和秋千座椅的重力之和
D.荡秋千的过程一定可以视作简谐运动
8.（单选题.3分）在上海走时准确的摆钟移到哈尔滨后.为使摆钟仍然准确走时.下列调解措施正确的是（ ）
A.将钟摆的质量减小
B.增大钟摆摆长
C.将钟摆的材质由钢铁改为黄铜
D.将钟摆振幅减半
9.（单选题.4分）关于各类恒力做功问题.下列说法正确的是（ ） A.静摩擦力总是做正功.滑动摩擦力总是做负功
B.静摩擦力和滑动摩擦力都可能对物体做正功
C.作用力与反作用力所做的功一定大小相等.正负相反
D.一对平衡力可能同时做大小相等的正功
10.（单选题.4分）如图所示.两物块A、B套在水平粗糙的CD杆上.并用不可伸长的轻绳连接.整个装置能绕过CD中点的轴OO′转动.已知两物块质量相等.杆CD对物块A、B的最大静摩擦力大小相等.开始时绳子处于自然长度（绳子恰好伸直但无弹力）.物块B到OO′轴的距离为物块A到OO′轴的距离的两倍.现让该装置从静止开始转动.使转速逐渐增大.在从绳子处于自然长度到两物块A、B即将滑动的过程中.下列说法正确的是（ ）
A.A受到的静摩擦力一直增大
B.B受到的静摩擦力先增大.后保持不变
C.A受到的静摩擦力是先增大后减小
D.A受到的合外力先增大后减少
11.（单选题.4分）如图所示.为一横波发生器的显示屏.可以显示出波由0点从左向右传播的图象.屏上每一小格长度为1cm。在t=0时刻横波发生器上能显示的波形如图所示。因为显示屏的局部故障.造成从水平位置A到B之间（不包括A、B两处）的波形无法被观察到（故障不影响波在发生器内传播）。此后的时间内.观察者看到波形相继传经B、C处.在t=5秒时.观察者看到C处恰好第三次（从C开始振动后算起）出现平衡位置.则该波的波速不可能是（ ）
A.3.6cm/s
B.4.8cm/s
C.6cm/s
D.7.2cm/s
12.（单选题.4分）位于x=0处的波源O在介质中产生沿x轴正方形传播的机械波。如图所示.当t=0时刻恰好传到x=12m位置.P、Q分别是x=4m、x=6m位置处的两质点。下列说法不正确的是（ ） A.波源O的起振方向为沿y轴负方向
B.P、Q位移的大小和方向始终相同
C.t=0开始.当P第一次处于x轴上方4cm处时.Q处于x轴下方4cm处
D.t=0开始.当波刚传到x=14m位置时.P、Q经过的路程分别为16cm和32cm
13.（填空题.4分）一列声波从空气传入某固体介质中.波速由340m/s变为3400m/s.则此列声波的频率将___ （填“变大”、“变小”、“不变”）.介质中波长变为空气中波长的___ 倍。
14.（填空题.4分）如图所示.质量5kg的木块在与水平方向成37°角且大小为20N的拉力F作用下.沿水平向右方向匀速运动了10m.在这一过程中.拉力F与木块所受滑动摩擦力的合力沿___
的方向；此合力做功大小为___ J。
15.（填空题.4分）如图所示.水平杆固定在竖直杆上.二者互相垂直.水平杆上O、A两点连接有两轻绳.两绳的另一端都系在质量为m= √3 kg的小球上.OA=OB=AB=0.8m。现转动竖直杆.使水平杆在水平面内做匀速圆周运动.三角形OAB始终在竖直面内.且转动过程AB、OB两绳始终处于拉直状态；则AB绳的最大拉力为___ N；OB绳的最大拉力为___ N。
16.（填空题.4分）如图所示.轻质细线一端系一质量为0.1kg的小球.另一端套在图钉A上.此时小球在光滑的水平平台上做半径a为0.3m、线速度为0.4m/s的匀速圆周运动。现拔掉图钉A让小球飞出.此后细绳又被A正上方距A高h为0.2m的图钉B套住.达到稳定后.小球又在平台上做匀速圆周运动。小球在图钉A拔掉后被图钉B套住前运动了___ s；稳定后细线拉力变为1.152×10-2N.则速度变为原来的___ 倍。 17.（填空题.4分）一列振幅为5cm的简谐横波在介质中沿x轴正向传播.波长不小于40cm。O和A是介质中平衡位置分别位于x=0和x=20cm处的两个质点。t=0时开始观测.此时质点O的位移为y=+2.5cm.质点A处于波峰位置。t= 13 s时.质点O第一次回到平衡位置.t=1s时.质点A第一次回到平衡位置.则该简谐波的周期为 ___ s.波长为 ___ m。
18.（问答题.14分）用如图（a）所示装置做“用单摆测定重力加速度”的实验。
（1）实验时除用到秒表、刻度尺外.还应该用到下列器材中的 ___ （选填选项前的字母.多选）。
A．长约1m的细线
B．长约1m的橡皮绳
C．直径约1cm的均匀铁球
D．直径约10cm的均匀木球
（2）选择好器材.将符合实验要求的单摆悬挂在铁架台上.应采用图 ___ 中所示的固定方式。
（3）甲同学多次改变单摆的摆长并测得相应的周期.他根据测量数据画出了如图（d）所示的图像.但忘记在图中标明横坐标所代表的物理量。你认为横坐标所代表的物理量是 ___ （选填“l2”、“l”或“ √𝑙 ”）。
（4）有两个同学利用假期分别去参观北京大学和南京大学的物理实验室.各自在那里利用先进的DIS系统较准确地探究了“单摆的周期T与摆长L的关系”.他们通过校园网交换实验数据.并由计算机绘制了T2-L图象.如图（e）所示。去北大的同学所测实验结果对应的图线是 ___ （选填“A”或“B”）。
19.（问答题.12分）如图所示.A、B两物体的质量均为1kg.A在恒定大小为5π2N的向心力作用下在光滑水平面上顺时针匀速圆周运动；B在水平恒力F作用下.从静止开始沿着圆的直径方向向A靠近。A、B两物体同时从P、Q位置分别开始运动.当A用时4s绕圆运动1圈时.A、B正好在P点相遇；当A再绕半周时.又与B在C处相遇。试求：（1）B物体所受恒力F大小？
（2）由Q到C过程中F做功大小？
20.（问答题.14分）如图为t=0时刻两列简谐波在同一介质中传播的波形图.虚线波的频率为2Hz.求：
（1）实线波的频率和波速；
（2）从t=0时刻开始横坐标6cm～12cm之间的某质点出现位移是-40cm的最短时间（结果保留3位有效数字）；
（3）对应小题（2）求得的时间.x＞0范围内.此时刻有无位移为+40cm的质点？如果有.写出对应的x坐标；如果无.请说明理由。
2020-2021学年上海市交大附中高一（下）期中物理试卷
参考答案与试题解析
试题数：20.满分：100
1.（单选题.3分）简谐运动中反映物体振动快慢的物理量是（ ）
A.周期
B.回复力
C.振幅
D.位移
【正确答案】：A
【解析】：简谐运动的周期（频率）跟振幅没有关系.而是由本身的性质决定.所以又叫固有周期（频率）.反映了振动的快慢．
【解答】：解：A、周期是完成一次全振动所用的时间.反映了振动的快慢.故A正确；
B、回复力F=-kx.是时刻变化的.与位移有关.不能反映振动快慢.故B错误；
C、振幅反映了振动的强弱.故C错误；
D、位移是时刻变化的.能说明不同时刻的位置.但不能说明振动快慢.故D错误。
故选：A。
【点评】：本题考查了对描述简谐运动的几个物理量意义的理解.要明确各个量的含义.知道频率反映振动快慢.振幅反映振动强弱。
2.（单选题.3分）做匀速圆周运动的物体.不发生变化的物理量是（ ）
A.线速度
B.角速度
C.加速度
D.向心力
【正确答案】：B
【解析】：根据矢量与标量的特点.来判断物理量是不是变化.进而作出选择． 【解答】：解：A、匀速圆周运动速度大小不变.方向改变。故A错误；
B、角速度是大小与方向均不变.故B正确；
C、匀速圆周运动的加速度始终指向圆心.方向时刻改变.故C错误；
D、匀速圆周运动的向心力始终指向圆心.方向时刻改变.故D错误；
故选：B。
【点评】：矢量是既有大小.又有方向的物理量.当大小和方向两者之一发生变化时.矢量就变化．
3.（单选题.3分）两波源S1、S2在水槽中形成的波形如图所示.其中实线表示波峰.虚线表示波谷.则（ ）
A.在两波相遇的区域中会产生干涉
B.在两波相遇的区域中不会产生干涉
C.a点的振动始终加强
D.a点的振动始终减弱
【正确答案】：B
【解析】：要判断能否发生稳定的干涉图样.主要是判定两列波的频率是否相同.根据在同一介质中不同的机械波的波速相等.而从图中看出.两列波的波长不同.从而判定频率不同故不能发生稳定的干涉图样．
【解答】：解：从图中看出.两列波的波长不同.而在同一介质中不同的机械波的波速相等.根据v=λf.所以两列水波的频率不同.而只有两列波的频率相同时才能发生干涉现象.所以在两波相遇的区域中不会产生干涉.故A错误B正确；
因为不能发生稳定的干涉现象.所以虽然此时刻a点的振动加强.但不能始终加强.当然也不能始终减弱。所以CD错误。
故选：B。
【点评】：掌握干涉现象的特点和产生条件是解决此类题目的关键．
4.（单选题.3分）关于振动和波.下列说法中正确的是（ ）
A.物体发生振动.一定会产生波
B.存在机械波.一定存在波源
C.波源振动越快.机械波传播速度越大

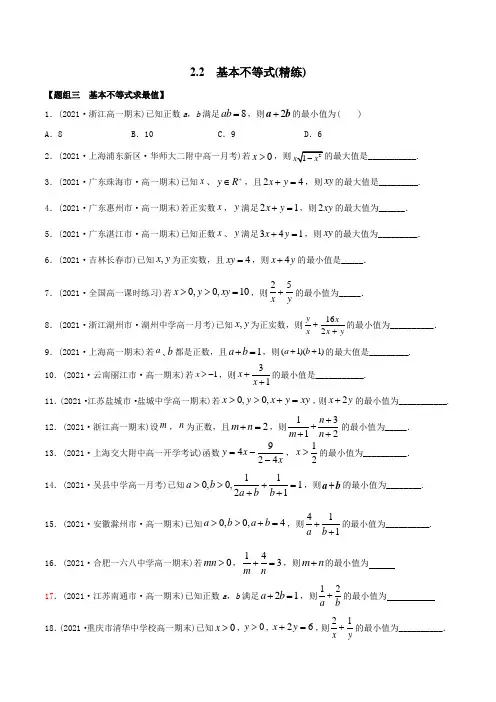

2023版高中数学新同步精讲精炼(必修第一册) 2
2.2 基本不等式(精练)
【题组三 基本不等式求最值】
1．(2021·浙江高一期末)已知正数a，b满足8ab，则2ab的最小值为( )
A．8 B．10 C．9 D．6
2．(2021·上海浦东新区·华师大二附中高一月考)若0x，则21xx的最大值是___________.
3．(2021·广东珠海市·高一期末)已知x、yR，且24xy，则xy的最大值是_________.
4．(2021·广东惠州市·高一期末)若正实数x，y满足21xy，则2xy的最大值为______．
5．(2021·广东湛江市·高一期末)已知正数x、y满足341xy，则xy的最大值为_________．
6．(2021·吉林长春市)已知,xy为正实数，且4xy，则4xy的最小值是_____．
7．(2021·全国高一课时练习)若0,0,10xyxy，则25xy的最小值为_____．
8．(2021·浙江湖州市·湖州中学高一月考)已知,xy为正实数，则162yxxxy的最小值为__________．
9．(2021·上海高一期末)若a､b都是正数，且1ab，则(1)(1)ab的最大值是_________.
10．(2021·云南丽江市·高一期末)若1x，则31xx的最小值是___________.
11．(2021·江苏盐城市·盐城中学高一期末)若0,0,xyxyxy，则2xy的最小值为___________.
12．(2021·浙江高一期末)设m，n为正数，且2mn，则1312nmn的最小值为_____．
13．(2021·上海交大附中高一开学考试)函数9424yxx，12x的最小值为__________．
14．(2021·吴县中学高一月考)已知110,0,121ababb，则ab的最小值为________.
2022届高中物理新教材同步必修第一册 第2章 2 匀变速直线运动的速度与时间的关系
2 匀变速直线运动的速度与时间的关系
[学习目标] 1.知道匀变速直线运动的特点及分类.2.理解匀变速直线运动的v－t图像特点.
3.掌握匀变速直线运动的速度公式，会用此公式解决简单的匀变速直线运动问题．
一、匀变速直线运动
1．定义：沿着一条直线，且加速度不变的运动．
2．v－t图像：匀变速直线运动的v－t图像是一条倾斜的直线．
3．分类：
(1)匀加速直线运动：a和v同向，速度随时间均匀增加．
(2)匀减速直线运动：a和v反向，速度随时间均匀减小．
二、速度与时间的关系
1．速度与时间的关系式：v＝v0＋at.
2．意义：做匀变速直线运动的物体，在t时刻的速度v等于物体在开始时刻的速度v0加上在整个过程中速度的变化量at.
1．判断下列说法的正误．
(1)匀变速直线运动的加速度不变．( √ )
(2)速度逐渐增加的直线运动是匀加速直线运动．( × )
(3)公式v＝v0＋at适用于任何做直线运动的物体．( × )
(4)由公式v＝v0＋at知v的大小一定大于v0的大小．( × )
(5)匀加速直线运动的v－t图线的斜率逐渐增大．( × )
2．一辆汽车原来的速度是8 m/s，在一段足够长的下坡路上以0.5 m/s2的加速度做匀加速直线运动，则行驶了20 s 时的速度为________ m/s.
答案 18
一、匀变速直线运动的特点及v－t图像
导学探究 四个做直线运动的物体的v－t图像如图1所示．
图1
(1)物体分别做什么运动？
(2)在乙、丙、丁图中，加速度不变的物体是哪个？在乙和丁图中，物体的运动有什么不同？
答案 (1)甲做匀速直线运动；乙做匀加速直线运动；丙做匀减速直线运动；丁做变加速直线运动
(2)乙、丙；物体乙的v－t图线斜率不变，加速度不变，速度随时间均匀增加，物体丁的v－t图线斜率变大，加速度变大，速度增加得越来越快．
知识深化
1．匀变速直线运动
加速度保持不变的直线运动．
甘肃省兰州交通大学附属中学2022-2023学年九年级上学期期中考试物理试卷(含答案)
2022-2023学年甘肃省兰州交大附中九年级（上）期中物理试卷
一、选择题：本大题共12小题，每小题3分，共36分。在每小题给出的四个选项中，只有一项是符合题目要求的。
1．（3分）下列几组物质中，都属于导体的是（ ）
A．橡胶、盐水、干木棒 B．铁、人体、铅笔芯
C．塑料、花生油、陶瓷 D．硬币、橡皮、玻璃
2．（3分）下列关于电流和电压的说法中，正确的是（ ）
A．正、负电荷定向移动都会形成电流
B．电路中的电流是形成电压的原因
C．自由电荷定向移动的方向为电流方向
D．电路两端有电压，电路中就一定有电流
3．（3分）某单位保密室有两道门，只有当两道门都关上时（关上一道门相当于闭合一个开关），值班室内的指示灯才会发光，表明门都关上了。下面几个电路图中符合要求的是（ ）
A． B．
C． D．
4．（3分）绝缘体与导体的区别在于（ ）
A．绝缘体内几乎没有自由电荷，而导体内有大量自由电荷
B．绝缘体内有极少量电荷，而导体内有大量电荷
C．绝缘体内没有电荷，而导体内有电荷
D．以上说法都不正确
5．（3分）关于生活中的一些电路连接，下列判断不正确的是（ ）
A．节日的夜晚，装扮秦淮河畔小树的小彩灯是串联的
B．道路两旁的路灯，晚上同时亮，早上同时灭，它们是串联的
C．一般家庭的卫生间都要安装照明灯和换气扇，使用时互不影响，它们是并联的
D．楼道中的电灯是由声控开关和光控开关共同控制的，只有在天暗并且有声音时才能亮，所以声控开关、光控开关及灯是串联的 6．（3分）如图是小明厨房安装的抽油烟机和照明灯的连接电路图。下列说法正确的是（ ）
A．抽油烟机和照明灯只能同时工作
B．抽油烟机和照明灯工作时，它们两端的电压一定相等
C．抽油烟机和照明灯工作时，通过它们的电流一定相等
D．抽油烟机和照明灯工作时，它们的电阻一定相等
7．（3分）要用一只电流表测量通过灯泡L2的电流，如图四个电路图，正确的是（ ）

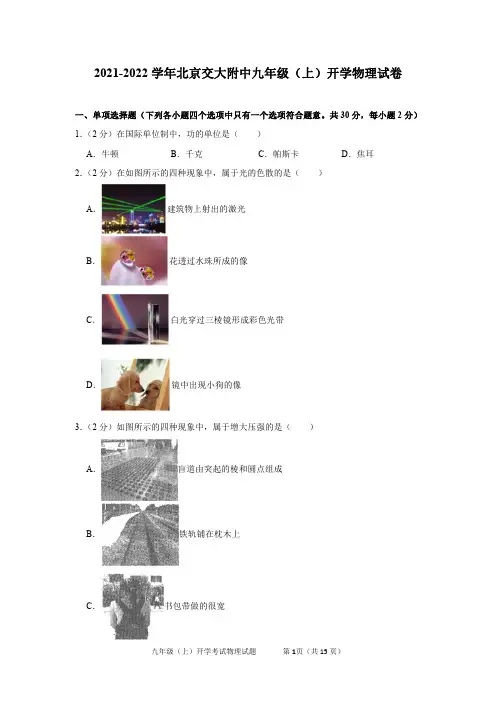

2021-2022学年北京交大附中九年级(上)开学物理试卷及答案解析
九年级（上）开学考试物理试题第1页（共15页）2021-2022学年北京交大附中九年级（上）开学物理试卷
一、单项选择题（下列各小题四个选项中只有一个选项符合题意。共30分，每小题2分）
1．（2分）在国际单位制中，功的单位是（）
A．牛顿B．千克C．帕斯卡D．焦耳
2．（2分）在如图所示的四种现象中，属于光的色散的是（）
A
．建筑物上射出的激光
B
．花透过水珠所成的像
C
．白光穿过三棱镜形成彩色光带
D
．镜中出现小狗的像
3．（2分）如图所示的四种现象中，属于增大压强的是（）
A
．盲道由突起的棱和圆点组成
B
．铁轨铺在枕木上
C
．书包带做的很宽九年级（上）开学考试物理试题第2页（共15页）D
．大型运输车装有很多车轮
4．（2分）下列物态变化过程中，属于吸热过程的是（）
A．春天的早晨，积雪消融
B．夏天的清晨，草地上出现露珠
C．秋天的早晨，大雾弥漫
D．寒冬的清晨，窗玻璃上出现冰花
5．（2分）如图所示的厨房器具中，在使用时属于省力杠杆的是（）
A
．去核器B
．瓶盖起子
C
．面包夹D
．筷子
6．（2分）鲁迅的《社戏》中有这样的描写：“淡黑的起伏的连山，仿佛是踊跃的铁的兽脊
似的，都远远地向船尾跑去了……”其中“连山……向船尾跑去了”所选的参照物是
（）
A．船B．河岸C．水D．山
7．（2分）如图所示的光现象中，由于光的反射形成的是（）
A
．烛焰通过小孔形成“倒像”
B
．故宫角楼在水中形成“倒像”九年级（上）开学考试物理试题第3页（共15页）C
．景物通过水晶球形成“倒像”
D
．字母通过晶状体形成“倒像”
8．（2分）下列有关声现象的说法中正确的是（）
A．一切发声的物体都在振动
B．声音可以在真空中传播
C．在公路两旁植树，可以有效防止噪声的产生
D．我们能分辨不同乐器发出的声音，是因为音调不同
9．（2分）下列说法中正确的是（）
A．重力的方向总是垂直于地面
B．只要物体不受力，就会保持匀速直线运动状态
C．手压缩弹簧时，手对弹簧的力大于弹簧对手的力
D．运动员跑步到达终点后，由于惯性而不能马上停下来
陕西省西安市交大附中2020-2021学年七年级上学期第一次月考数学试卷
初一年级数学学科阶段训练
一、选择题（共10小题，每小题3分，共30分.每小题只有一个选项是符合题意的）
1. 在21-，0，-2，31，1这五个数中，最小的数为（ ）
A. 0 B. 21- C. -2 D. 31
2. 计算-3-2的结果是（ ）
A. -1 B. -5 C. 1 D. 5
3. 下列各数中，一定互为相反数的是（ ）
A. 5-和5-- B. 5-和5 C. 5--和5-- D. a和a-
4. 数轴上点A表示的数是-3，将点A在数轴上平移7个单位长度得到点B.则点B表示的数是（ ）
A. 4 B. -4和10 C. -10 D. 4或-10
5. 在2232--2-1-0.515%212--5--0.2，，，，，，这七个数中，非负数有（ ）
A. 3个 B. 4个 C. 5个 D. 6个
6. 已知25nm，，且0n，则nm的值是（ ）
A. -7 B. +3 C. -7或-3 D. -7或3
7. 实数a，b在数轴上的位置如图所示，则下列结论中：①0ab；②0ba；③0-ba；④ba；⑤ba.正确的有（ ）
A. 2个 B. 3个 C. 4个 D. 5个
8. 若0232nm，则nm2的值为（ ）
A. -1 B. 1 C. 4 D. 7

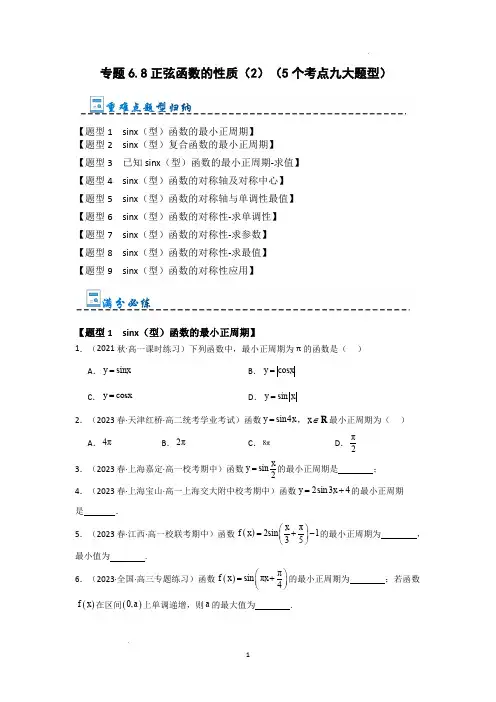

高中数学专题：正弦函数的性质(2)(5个考点九大题型) 试卷及答案
