电机学概念以及公式总结

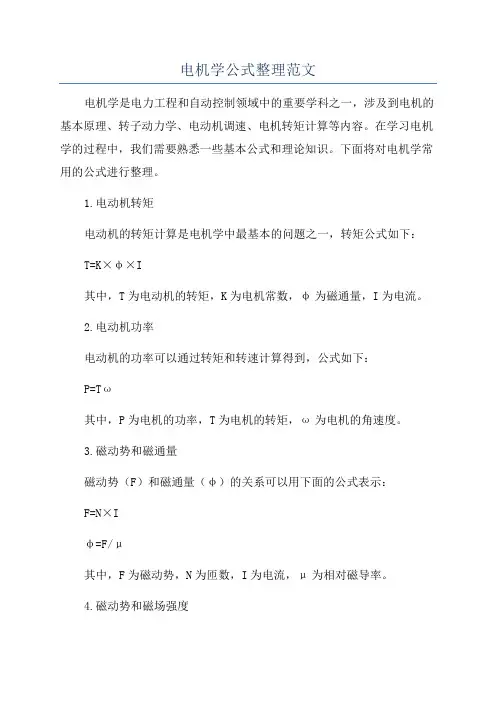

电机学公式整理范文
电机学公式整理范文电机学是电力工程和自动控制领域中的重要学科之一，涉及到电机的基本原理、转子动力学、电动机调速、电机转矩计算等内容。
在学习电机学的过程中，我们需要熟悉一些基本公式和理论知识。
下面将对电机学常用的公式进行整理。
1.电动机转矩电动机的转矩计算是电机学中最基本的问题之一，转矩公式如下：T=K×φ×I其中，T为电动机的转矩，K为电机常数，φ为磁通量，I为电流。
2.电动机功率电动机的功率可以通过转矩和转速计算得到，公式如下：P=Tω其中，P为电机的功率，T为电机的转矩，ω为电机的角速度。
3.磁动势和磁通量磁动势（F）和磁通量（φ）的关系可以用下面的公式表示：F=N×Iφ=F/μ其中，F为磁动势，N为匝数，I为电流，μ为相对磁导率。
4.磁动势和磁场强度磁动势和磁场强度（H）的关系可以用下面的公式表示：F=H×l其中，F为磁动势，H为磁场强度，l为磁路长度。
5.电动机的磁场电动机产生的磁场可以通过下面的公式计算：B=μ×H其中，B为磁场的磁感应强度，μ为相对磁导率，H为磁场强度。
6.电动机的反电动势电动机的反电动势（E）可以通过下面的公式计算：E=K×φ×ω其中，E为反电动势，K为电机常数，φ为磁通量，ω为电机的角速度。
7.电动机的效率电动机的效率（η）可以通过下面的公式计算：η = (Pout/Pin)×100%其中，Pout为输出功率，Pin为输入功率。
8.电动机的转速电动机的转速（N）可以通过下面的公式计算：N=(120f/P)×(1-s)其中，f为电机的电源频率，P为电机的极对数，s为滑差。
9.电动机的滑差电动机的滑差（s）可以通过下面的公式计算：s=(N1-N2)/N1其中，N1为输入转速，N2为输出转速。
10.电动机的线圈电压电动机的线圈电压（V）可以通过下面的公式计算：V=E-IR其中，V为线圈电压，E为反电动势，I为电流，R为电阻。
电机学4.44公式
电机学4.44公式电机学4.44公式是电动机的重要公式之一，在电机学中有非常重要的应用。
本文将详细介绍电机学4.44公式的定义、推导及应用，并阐述其在电机领域中的重要性。
一、定义电机学4.44公式是指电动机中电磁感应电势的计算公式，也称为电磁感应电势常数（K）。
其中，电机学4.44公式的数学表达式为：K = 4.44 × f × φ其中，K表示电磁感应电势常数，f表示电机运转的频率，φ表示磁通量。
二、推导电机学4.44公式的推导，需要从电磁感应现象下手。
由法拉第电磁感应定律可知，当导体在磁场中相对运动时，会产生感应电动势。
因此，当旋转子在磁场中旋转时，旋转子中导体上就会产生感应电动势。
根据电磁感应定律，感应电动势的大小与磁通量和导体运动速度密切相关，即：ε = Blv其中ε表示感应电动势，B表示磁感应强度，l表示导体的长度，v表示导体的运动速度。
在电机中，磁通量是由旋转子的磁场产生的，因此磁通量的大小与电机中电流密度和导体几何形状有关。
接下来，我们要推导出磁通量与电机运转的频率之间的关系。
在交流电机中，电流具有正弦形的变化规律，其频率为f，电流的大小则与电机的负载有关。
我们按照牛顿第二定律将导体所在的转子分为质点，将质点所受的电磁力表示为F，其表达式为：F = BILsinθ其中B表示磁感应强度，I表示电流强度，L表示导体长度，θ表示导体和磁场之间的夹角。
由于电机的负载会影响电流的大小，因此我们需要对电机的平均负载进行处理。
假设电机的平均负载为cosθ，则电机中磁通量的大小为：φ = BLcosθp其中p表示电机极对数。
根据交流电机的特性可知，电流在一个周期内的变化次数为f，因此在一个周期内磁通量的变化次数也为f。
因此，电磁感应电势常数K的表达式为：K = ε/φ将前面推导的ε和φ带入上式，化简得到：K = 2πf/60 × p又由于1圈磁通量等于电机中极对数的两倍，因此：K = 4.44 × f × φ三、应用电机学4.44公式在电机领域中具有广泛的应用。
电机学简要总结（学生版）汇总
电机学简要总结（学生版）汇总电机学电机分类1 磁路1.1 磁路基本定律磁路：磁通所通过的路径。
主磁通：由于铁心的导磁性能比空气要好得多，绝大部分磁通将在铁心内通过，这部分磁通称为主磁通。
漏磁通：围绕载流线圈、部分铁心和铁心周围的空间，还存在少量分散的磁通，这部分磁通称为漏磁通。
安培环路定律全电流定律：磁场强度沿任意的闭合回路的线积分等于闭合回路包围的导体电流的代数和。
意义：电流是产生磁场的源。
ll H dl H dl i '=?=∑??，123lH dl I I I ?=+-?磁路的欧姆定律磁动势：F Ni = 磁阻：m l R Aμ=磁导：1/m m R Λ= 磁通：/m F R φ=磁路的基尔霍夫第一定律0φ=∑穿出(或进入)任一闭和面的总磁通量恒等于零(或者说进入任一闭合面的磁通量恒等于穿出该闭合面的磁通量)，这就是磁通连续性定律。
磁路的基尔霍夫第二定律311221k k m m mk N i H iR R Rδδ??===++∑ 定律内容：沿任何闭合磁路的总磁动势恒等于各段磁路磁位降的代数和。
1.2 常用的铁磁材料及其特性铁磁物质的磁化：铁磁材料在外磁场中呈现很强的磁性，此现象称为铁磁物质的磁化。
1.2.1磁化曲线和磁滞回线将一块尚未磁化的铁磁材料进行磁化，当磁场强度H 由零逐渐增大时，磁通密度B 将随之增大，曲线B=f(H)就称为起始磁化曲线。
随着磁场强度H 的增大，饱和程度增加，μFe 减小，R m 增大，导磁性能降低。
设计电机和变压器时，为使主磁路内得到较大的磁通量而又不过分增大励磁磁动势。
通常把铁心内的工作磁通密度选择在膝点（磁化曲线开始拐弯的点）附近。
1）磁滞回线剩磁：去掉外磁场之后，铁磁材料内仍然保留的磁通密度B r 。
矫顽力：要使B 值减小到零，必须加上相应的反向外磁场，此反向磁场强度称为矫顽力。
2）基本磁化曲线对同一铁磁材料，选择不同的磁场强度进行反复磁化，可得一系列大小不同的磁滞回线，再将各磁滞回线的顶点联接起来，所得的曲线。
电机学概念以及公式总结
电机学概念以及公式总结电机学是研究电动机的相关理论和应用的学科，它涉及到电动机的原理、结构、工作特性、控制方法和应用等方面的内容。
以下是电机学的一些基本概念和公式的总结。
一、基本概念：1.磁通：按照安培环路定理，磁通是由电流所激励在磁路中存在的物理量，用Φ表示。
2.磁场强度：磁场强度是单位长度磁通中所含有的磁通量，用H表示。
3.磁感应强度：磁感应强度是磁场中的单位面积磁通量，用B表示。
4.磁阻：磁阻是磁路中阻碍磁通流动的物理量。
5.磁导率：磁导率是衡量磁场介质导磁特性的物理量，用μ表示。
6.线圈电磁力：线圈电磁力是电流在磁场中受到的力，用F表示。
二、基本公式：1.安培环路定理：磁通Φ等于通过环路的总磁动势和环路上电流线圈数目的乘积，即Φ=ΣNi，其中Ni是第i个电流线圈的匝数。
2.磁感应定律：磁感应强度B等于磁通Φ对所围面积S的导数，即B=dΦ/dS。
3.奥姆定律：在磁通不变的情况下，线圈的电磁力F等于线圈中的电流I与线圈中的磁场强度H的乘积，即F=I*H。
4.磁场强度和磁导率的关系：磁场强度H等于磁感应强度B与磁导率μ的商，即H=B/μ。
三、常见公式：1.额定电磁力：F=K*N*I，其中K是常数，N是线圈的匝数，I是线圈中的电流。
2.磁通和磁势的关系：Φ=B*S，其中Φ是磁通，B是磁感应强度，S是所围面积。
3. 电动势和磁通的关系：E = N * dΦ / dt，其中E是电动势，N是线圈的匝数，Φ是磁通，t是时间。
4.磁场能量：W=(1/2)*Φ*I，其中W是磁场能量，Φ是磁通，I是线圈中的电流。
四、应用公式：1.转矩公式：T=k*Φ*I，其中T是电机的转矩，k是常数，Φ是磁通，I是线圈中的电流。
2.功率公式：P=T*ω，其中P是电机的输出功率，T是电机的转矩，ω是电机的角速度。
3. 电磁动力学方程：U - R * I - L * (dI / dt) = E，其中U是电机的电压，R是电机的电阻，L是电机的电感，I是电机的电流，E是电机的电动势。
电机学 — 各章总结
11） 若并励直流发电机转速上升20％，则空载时发电机的 端电压U0将 。 （升高大于20％） 12）直流电动机常用的制动方式有
（能耗制动、反接制动 、回馈制动 ）
、
、
。
13）并励直流发电机自励电压建立应满足的条件是什么？
14） 励磁电流不变的情况下，发电机负载时电枢绕组感应 电动势与空载时电枢绕组感应电动势大小相同吗？为什么？
时高压边电流波形为 低压边相电动势波形为 波，主磁通波形为 波。 波，
（正弦波、正弦波、正弦波）
14）变压器并联运行的条件？ 15）试述变压器激磁电抗和漏抗的物理意义；它们分别 对应什么磁通，对已制成的变压器，它们是否是常数？ 16）变压器的额定电压为220/110V，若不慎将低压方 误接到220V电源上，试问励磁电流将会发生什么变化？ 变压器将会出现什么现象？ 17）变压器副方所带负载的性质对副方电压有什么影响？ 副方电压在什么情况下有可能高于空载值？
二、重点公式
pn1 f 60
k y1
q1 sin y1 π k 2 sin( ) q1 1 2 q sin 2
k N 1 = k y 1 kq 1
E y 1 = 4.44 N c k y 1 fΦ1
Eq1 = 4.44qN c k N 1 fΦ1
Eφ1 = 4.44 Nk N 1 fΦ1
二、重点公式
《电机学》学习笔记
总体基础：导线的感应电动势：e=Blv 电机感应电动势E=C Eφn=pN60a*φn导线所受电磁力：f=Bxli 电磁转矩Tem=pN2πaφIa=C TφI a电机内气隙磁场：F m=F a+F f1第一部分直流电机一、结构：定子为永磁极，为电机提供一个固定的磁场，成对出现。
绝大多数不采用永磁体，由励磁绕组通以直流电流来建立磁场。
转子上面为电枢绕组。
电动机时，转子通以直流电压，经过换向器变在转子内部体现为每根导体上的交变电流，用以驱动旋转。
发电机时，由于转子切割磁场，电枢内每根导线上产生交变电流，通过换向器对外体现为直流电。
换向器通过电刷连接外电路。
电枢铁心用于固定支撑电枢绕组和导通磁路。
为了减少涡流损耗，采用0.5~0.35的涂有绝缘漆的硅钢片叠压而成。
额定值：额定功率P N（W），额定电压U N（V），额定电流I N（A），额定转速n N（r/min）,额定效率η，额定转矩T N。
发电机：P N=U N*I N 电动机：P N=U N*I N*η额定值是电机运行的基本依据，一般希望电机按照额定值运行。
运行于额定值时称为满载。
运行时超过额定容量，称为过载。
运行远低于额定容量，称为轻载。
过载使电机过热，降低使用寿命，甚至损坏电机，应避免。
轻载浪费容量和降低了效率，不建议采用。
二、直流电机分类和通用方程1、分类：他励：励磁电流和电枢电路采用不同电源。
并励：励磁绕组和电枢并联串励：励磁绕组和电枢串联复励：电机里同时存在并励绕组和串励绕组。
并励和串励绕组磁动势相加称积复励，相减称差复励。
并励绕组与电枢绕组并接，串励绕组与电枢串接，称短复励。
并励绕组与串励绕组串联后与电枢绕组并联，称长复励。
2、直流电机可逆性：当电机以较高转速n旋转时，产生E>U，则电机电枢电流与E同向，电磁转矩Tem与n反向，电机为发电机运行状态。
当电机以较低转速n旋转时，产生E<U，则电机电枢电流与E反向，电磁转矩Tem与n同向，电机为电动机运行状态。
电机学重点内容
《电机学》要求掌握的重点内容一、基本概念和基本原理1 . 单相变压器空载时的电流与主磁通不同相位，存在一个相位角度差αFe，因为存在铁耗电流。
空载电流是尖顶波形，因为其中有较大的三次谐波。
2 . 直流电机电枢绕组中流动的也是交流电流。
但其励磁绕组中流的是直流电流。
直流电动机的励磁方式有他励、并励、串励、复励等。
3 . 直流电机的反电势表达式为E =C E Φ n；而电磁转矩表达式则为T em =C T ΦI。
4 . 直流电机的并联支路数总是成对的。
而交流绕组的并联支路数则不一定。
5 . 在直流电机中，单叠绕组的元件是以一个叠在另外一个之上的方式，串联而成的。
无论是单波绕组、还是单叠绕组，换向片将所有元件串联在一起、构成了一个单一的闭合回路。
6 . 异步电机又称感应电机，因为异步电机的转子电流是通过电磁感应而产生的。
7 . 异步电动机降压起动时，起动转矩减小，起动转矩和绕组的起动电流的平方成正比地减小。
8 . 一次侧电压的幅值、频率不变时，变压器的铁心的饱和程度是基本不变的，励磁电抗也基本不变。
9 . 同步发电机的短路特性是一条直线，三相对称短路时磁路是不饱和的；三相对称稳态短路时，短路电路为纯去磁的直轴分量。
10 . 同步电机励磁绕组中的电流是直流电流，励磁方式主要有励磁发电机励磁、静止整流器励磁、旋转整流器励磁等。
11 . 三相合成磁动势中没有偶次谐波；对称三相绕组通对称三相电流，其合成磁动势中没有3的倍数磁谐波。
12 . 三相变压器一般都希望有某一侧是三角形连接或者有某一侧中点接地。
因为三相变压器的绕组联结都希望有三次谐波电流的通路。
13 . 对称三相绕组通对称三相电流时，其合成磁动势中的5次谐波是反转的；7次谐波是正转的。
14 . 串励直流电动机的机械特性比较软。
他励直流电动机的机械特性比较硬。
15 . 变压器短路试验可以测量变压器绕组的漏阻抗；而空载试验则可以测量绕组的励磁阻抗参数。
16 . 变压器的变比等于一次侧绕组与二次侧绕组的匝数比。
电机知识体系 原理及公式全套
电机知识体系原理及公式全套★电机的原理：电机的原理很简单，简单的说就是利用电能在线圈上产生旋转磁场，并推动转子转动的装置。
学过电磁感应定律的都知道，通电的线圈在磁场中会受力转动，电机的基本原理就是如此，这是初中物理的知识。
★电机结构：拆开过电机的人都知道，电机主要是两部分组成，固定不动的定子部分以及转动的转子部分，具体如下：1、定子（静止部分）定子铁心：电机磁路重要部分，并在其上放置定子绕组；定子绕组：就是线圈，电动机的电路部分，接电源，用于产生旋转磁场；机座：固定定子铁心及电机端盖，并起防护、散热等作用；2、转子（旋转部分）转子铁心：电机磁路的重要部分，在铁心槽内放置转子绕组；转子绕组：切割定子旋转磁场产生感应电动势及电流，并形成电磁转矩从而使电动机旋转；★电机的几个计算公式：1、电磁相关的1）电动机的感应电动势公式：E=4.44*f*N*①，E为线圈电动势、f为频率、S为环绕出的导体（比如铁芯）横截面积、N为匝数、①是磁通。
公式是怎么推导来的，这些事情我们就不去钻研了，我们主要是看看怎么利用它。
感应电动势是电磁感应的本质，有感应电动势的导体闭合后，就会产生感应电流。
感应电流在磁场中就会受到安培力，产生磁矩，从而推动线圈转动。
从上面公式知道，电动势大小与电源频率、线圈匝数及磁通量成正比。
磁通量计算公式①二B*s*cose,当面积为s的平面与磁场方向垂直的时候，角θ为0,Cosθ就等于1,公式就变成Φ=B*S o将上面两个公式结合一下，就可以得到电机磁通强度计算公式为：B=E/(4.44*f*N*S)o2）另外一个是安培力公式，我们要知道线圈受到的力是多少,就需要这个公式F=I*L*B*sinα,其中I为电流强度z L为导体长度，B为磁场强度，a是电流方向与磁场方向间的夹角。
当导线垂直于磁场时候，公式就变成F=I*L*B了（如果是N匝线圈的话，磁通B就是N匝线圈的总磁通，而不需要再乘N 了）。
知道了受力，就知道转矩，转矩等于扭力乘以作用半径，T=r*F=r*I*B*L（向量乘积）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、直流电机A. 主要概念1. 换向器、电刷、电枢接触压降2 U b2. 极数和极对数3. 主磁极、励磁绕组4. 电枢、电枢铁心、电枢绕组5. 额定值6. 元件7. 单叠、单波绕组8. 第1节距、第2节距、合成节距、换向器节距9. 并联支路对数a10. 绕组展开图11. 励磁与励磁方式12. 空载磁场、主磁通、漏磁通、磁化曲线、每级磁通13. 电枢磁场14. （交轴、直轴）电枢反应及其性质、几何中性线、物理中性线、移刷15. 反电势常数C E、转矩常数C T16. 电磁功率P em电枢铜耗p Cua励磁铜耗p Cuf电机铁耗p Fe机械损耗p mec附加损耗p ad输出机械功率P2可变损耗、不变损耗、空载损耗17. 直流电动机（DM）的工作特性18. 串励电动机的“飞速”或“飞车”19. 电动机的机械特性、自然机械特性、人工机械特性、硬特性、软特性20. 稳定性21. DM的启动方法：直接启动、电枢回路串电阻启动、降压启动22. DM的调速方法：电枢回路串电阻、调励磁、调端电压23. DM的制动方法：能耗制动、反接制动、回馈制动B. 主要公式：发电机：P N＝U N I N(输出电功率)电动机：P N＝U N I NηN(输出机械功率)反电势：60E a E E C npN C a Φ==电磁转矩：em a2T aT T C I pN C aΦπ==直流电动机（DM ）电势平衡方程：a a E a a U E I R C Φn I R =+=+ DM 的输入电功率P 1 ：12()()a f a f a a a fa aa f em Cua CufP UI U I I UI UI E I R I UI EI I R UI P p p ==+=+=++=++=++12em Cua Cuf em Fe mec adP P p p P P p p p =++=+++DM 的转矩方程：20d d em T T T J tΩ--=DM 的效率：21112100%100%(1)100%P P p p P P P p η-∑∑=⨯=⨯=-⨯+∑他励DM 的转速调整率： 0NN100%n n n n -∆=⨯ DM 的机械特性：em2T j a j a a )(T ΦC C R R ΦC UΦC R R I U n E E E +-=+-=. 并联DM 的理想空载转速n 0：二、变压器A. 主要概念1. 单相、三相；变压器组、心式变压器；电力变压器、互感器；干式、油浸式变压器2. 铁心柱、轭部3. 额定容量、一次侧、二次侧4. 高压绕组、低压绕组5. 空载运行，主磁通Φ、漏磁通Φ1σ及其区别，主磁路、漏磁路 空载电流、主磁通、反电动势间的相位关系，铁耗角6. Φ、i 、e 正方向的规定。
7. 变比、二次侧空载电压、二次侧额定电压8. 励磁电抗X m 、励磁电阻R m 、一次侧漏电抗X 1σ、二次侧漏电抗X 2σ9. 负载运行时变压器的原理示意图 10. 变压器的磁势平衡11. 绕组折算原则、折算方法、作用 12. 功率因数滞后时的变压器相量图画法13. T 型等效电路、Γ型等效电路、简化等效电路 14. 空载试验、短路试验的用途、注意事项 15. 标幺值、基准的选择16. （不同负载时的）电压变化率，短路阻抗、短路电阻、负载系数 17. 效率最大值发生的条件18. 三相变压器的磁路：组式、心式19. 三相变压器的电路：星形连接、三角形连接 20. 同名端、首端、尾端、中性点 21. 联结组、联结组号、时钟表示法22. Y,y 联结组，D,d 联结组各有6个偶数联结组号； Y,d 联结组，D,y 联结组各有6个奇数联结组合 23. 主磁通、励磁电流的波形问题24. 在三相变压器中，三次谐波电流通路的重要性，在不同磁路中的影响 25. 变压器并联运行的三个理想条件 26. 变压器并联运行的负载分配27. 电流互感器、电压互感器的用途，使用中的注意事项 28. 对称分量法，正序、负序、零序，29. 变压器的正序、负序、零序电路，各序激磁阻抗的特点 30. 单相对中点短路时，各序电流与短路电流的关系B. 主要公式反电势：E 1=4.44fN 1Φm 、E 2= 4.44fN 2Φm磁势平衡方程：112210N I N I N I +=折算前的变压器方程组（数学模型）：11112222122101022m LU E I Z U E I Z E k E I I I k E I Z U I Z ⎧=-+⎪=-⎪⎪⎪=⎪⎨⎪+=⎪⎪-=⎪⎪=⎩ 折算后的变压器方程组：11112222012121022'''''''''m LU E I Z U E I Z I I I E E E I Z U I Z ⎧=-+⎪=-⎪⎪=+⎪⎨=⎪⎪-=⎪⎪=⎩ 电压变化率简化计算公式：ΔU =β(R k *cos φ2-X k *sin φ2)×100%效率：30ao AO E E ︒滞后于的相角联接组号＝三、交流绕组A. 主要概念 1. 对交流绕组的要求：各相绕组空间对称，产生的反电动势基波尽可能大、幅值相等、相差120度电角度，尽可能接近正弦波 2. 槽电势星形图及其画法、槽距电角度、槽距机械角度 3. 相带、120°相带、60°相带、每极每相槽数 4. 三相单层绕组画法 5. 线圈、节距y 1，极距，短距、长距、整距 6. 并联支路数a 、最大并联支路数a max 7. 三相双层绕组画法 8. 每相串联匝数N 9. 谐波磁场的转速、极对数 10. 谐波电动势的绕组系数 11. 谐波电动势的削弱方法 12. 脉振磁动势 13. 磁动势的空间矢量表示、矢量叠加 14. 磁动势计算的短距系数、分布系数与电动势的相同 15. 脉振磁动势、旋转磁动势、行波、驻波 16. 圆形旋转磁动势、椭圆形旋转磁动势 17. 对称的三相交流绕组，通对称的三相交流电流，产生一个合成的圆形旋转磁动势。
当哪相电流最大时，该合成圆形旋转磁动势的最大值位置，就同哪相的绕组轴线重合。
因此旋转的方向是依相序，从超前相的轴线转向滞后120°的相的轴线，在转到下一个滞后120°的相的轴线。
18. 三相合成的谐波磁动势只有奇次谐波，没有偶次谐波。
19. 交流电机的主磁通、漏磁通、槽漏磁通、端部漏磁通、谐波漏磁通、漏电抗%100)cos 1(k N202N k N20⨯+++-=p p S p p βϕββηB. 主要公式1. 反电势频率、转子转速、极对数的关系： f = n /60 / p2. 槽距机械角度：αm = 360°/Z3. 槽距角：αe = p* 360°/Z4. 每极每相槽数：q = z/2pm5. 导体电动势：E c1 = 2.22 f Φ6. 短距系数：k y1 = sin(π/2*y 1/τ)7. 线圈电动势：E y1 = 2N c *E c1* k y1 = 4.44 N c f Φ k y18. 分布系数：2sin 2sin111ααq q k q =9. 线圈组电动势：E q1 = q*E y1 * k q1 = 4.44q*N c *f*Φ*k y1*k q1 10. 绕组系数：k N1 = k y1*k q111. 相绕组电动势：11144.4ΦfNk E N =φ (N 为每相串联匝数)12. 每相串联匝数：c c ()2()pqN a N pqN a⎧⎪⎪=⎨⎪⎪⎩单层绕组双层绕组13. 相绕组脉振磁动势幅值的最大值：p INk p I Nk F N N 111m 9.0π22==φ（其中I 是电流的有效值）14. 相绕组磁动势基波的表达式：θωθθφφφcos sin cos ),(1m 11t F F t f ==（其中θ=0处为相绕组轴线）15. 相绕组磁动势中的ν次谐波磁动势最大值、瞬时表达式：m m 0.9(,)sin cos N Nk I F p f t F t νφνφνφννθωνθ===16. 三相合成磁动势基波的幅值F 1：pI Nk F F N 11m 135.123==φ 17. 三相合成的谐波磁动势：（1//v v v n n v ττ==，）5m 57m 73sin(5) (61)23sin(7) (61)2f F t k f F t k φφωθωθ=+-=-+次谐波,反转次谐波,正转,四、异步电机A. 主要概念1. 单相、三相异步电机，绕线、鼠笼转子，铸铝转子2. 异步电动机必须从电网吸收滞后的无功，用于励磁。
3. 半闭口槽、半开口槽、开口槽4. 气隙5. 转差率s6. 异步电机的三种运行状态：电动、制动、发电7. 感应电机8. 堵转时的异步电机：等效于一台短路的三相变压器（不过其主磁通是旋转的）；转子频率等于定子频率；定转子磁动势同步旋转、相对静止；磁势是平衡的（12m F F F +=）。
9. 电动势变比、电流变比10. 定子电流的负载分量I 1L 、定子电流的励磁分量I m （或I 0）。
11. 转子旋转时，异步电机的定、转子磁场仍相对静止，磁动势仍平衡（12m s F F F +=）。
12. 异步电机转子的频率折算。
13 异步电机转子旋转时的T 型等效电路、简化等效电路 14. 相量图的画法15. 异步电机的空载试验、机械损耗的分离方法 16. 异步电机的短路试验，同变压器短路试验的差别17.笼型转子的相数等于导条（槽）数z 2，每相匝数等于1/2；极对数等于定子磁场的极对数。
18. 异步电机的电磁功率等于传递到转子的功率；总机械功率等于电阻R ’2 (1-s)/s 上的三相总功率。
19. 异步电机的电磁转矩，等于电磁功率除以同步机械角速度，也等于机械总功率除以转子机械角速度。
20. 异步电机的T em -s 曲线 21. 异步电机的最大电磁转矩发生在m /R s '=时。
22. 过载倍数23. 在异步电动机的工作特性中，效率特性、功率因数特性有最大值。
24. 异步电动机的起动方法：直接起动；降压起动（串电抗器、自耦变压器、先星形后三角形）；绕线式转子串电阻起动。
各种方法的特点。
25. 异步电动机调速：变极、变频（恒转矩、恒功率）、变转差率s （定子串电抗器降压、绕线转子串电阻）26. 异步电动机的制动方法： 转速反向（定子三相正接、转子电阻耗能）、 正转反接（降速、刹车）、 回馈制动（位能将电动状态超速到发电状态）、 能耗制动（定子接直流、转子电阻耗能） 27. 单相电动机原理B. 主要公式：1. 异步电动机的功率： NN N N N cos 3ϕηI U P =2. 同步转速：p f n 1160=3. 转差率：11n n n s -=4. 转子静止时的方程式（转子折算到定子后）： ()11112222σ0121210mU E I Z E I R jX I I I E E E I Z ⎫=-+⎪'''=+⎪⎪'=+⎬⎪'=⎪⎪=-⎭5. 电动势变比k e ：..11112222N e e N N k E k E k E E N k ===，6. 电流变比k i ：11121222iN i L N m N k Ik I m N k k ==-，7. 转子旋转时，转子的频率：f 2s = s f 1 转子电动势：2222m 2s s N E f N k sE =Φ=转子漏电抗：2σ22σ2σ2s s X f L sX π==转子相电流：2222ss sE I R jX σ=+8. 转子旋转时，频率折算后的方程式：()11112222σm 12121m m//i e U E I Z E I R s jX I I I k E k E E I Z ⎫=-+⎪=+⎪⎪=+⎬⎪=⎪⎪=-⎭9. 转子旋转时，经频率、绕组折算后的方程式：()11112222σ1m 2121m m/U E I Z E I R s jX I I I E E E I Z ⎫=-+⎪''''=+⎪⎪'=-⎬⎪'=⎪⎪=-⎭10. 异步电动机的功率 总功率平衡：P 1 = P em + p cu1 + p Fe ，电磁功率平衡： P em = p cu2 + P mec机械功率平衡： P mec = P 2 + p mec + p ad 功率比例关系： P em ： p cu2 ：P mec = 1：s ：(1-s ) 11. 异步电机的电磁转矩：()2211emem 2212111σ2σ2R m pU P sT R f R X X s π'==Ω⎡⎤'⎛⎫'+++⎢⎥ ⎪⎝⎭⎢⎥⎣⎦12. 最大电磁转矩：m 2maxs T '⎫=⎪⎪⎪⎬=13. 过载倍数： k M =T max ／T N五、同步电机A. 主要概念1. 凸极同步电机、隐极同步电机2.同步电机的励磁方式：直流发电机励磁、静止整流装置励磁、旋转整流装置励磁 3. 冷却方式：空气冷却、氢气冷却、水冷 4. 励磁电流5. 同步电机的空载运行；同步电机的磁化特性；饱和系数k c 。
