建筑知识-电气设备的四种状态
工厂供配电-电气设备的状态
1）母线由检修转为冷备用，是指拆除该母线的接地线（或拉开母 线接地隔离开关），应包括母线电压互感器转为冷备用。
2）母线从冷备用转为运行，是指有任一路电源断路器处于热备用 状态，一经合闸，该母线即可带电，包括母线电压互感器转为运行状态。
（2）线路检修是指线路断路器及其两侧隔离开关拉开，并在线路 出线端挂好接地线（或合上线路接地隔离开关）。如有线路电压互感器 （或变压器），应将其隔离开关拉开或取下高低压熔断器。
电气设备的检修状态
（3）主变压器检修亦可分为断路器或主变压器检修。挂接地线或 合上接地隔离开关的地点应、热备用、冷备用和检修四种。
电气设备的运行状态和热备用状态
1. 运行状态 电气设备的运行状态是指断路器及隔离开关都在合 闸位 置，电路处于接通状态（包括变压器、避雷器、辅助设备如 仪表等）。 2．热备用状态 电气设备的热备用状态是指断路器在断开位置，而隔 离 开关仍在合闸位置，其特点是断路器一经操作即可接通电源。
电气设备检修根据工作性质可分为断路器检修和线路检修等。
电气设备的检修状态
（1）断路器检修是指设备的断路器与其两侧隔离开关均拉开，断 路器的操作熔断器及合闸电源熔断器均已取下，在断路器两侧装设了保护 接地线或合上接地隔离开关，并做好安全措施。检修的断路器若与两侧隔 离开关之间接有电压互感器（或变压器），则该电压互感器的隔离开关应 拉开或取下高低压熔丝，高压侧无法断开时则取下低压熔丝，如有母联差 动保护，则母联差动电流互感器回路拆开并短路接地。
（4）母线从运行或检修转为冷备用应包括母线电压 互
感器转为冷备用。
电气设备的检修状态
电气设备的状态分为运行、热备用、冷备用、检修四种状态
运行状态：是指电气设备的隔离开关及断路器都在合闸状态且带有电压。
热备用状态：是指电气设备具备送电条件和起动条件，断路器一经合闸就转变为运行状态。
电气设备处于热备用状态下，随时有来电的可能性，应视为带电设备。
联动备用。
冷备用状态：电气设备除断路器在断开位置，隔离开关也在分闸位置。
此状态下，未履行工作许可手续及未布置安全措施，不允许进行电气检修工作，但可以进行机械作业。
检修状态：是指电气设备的所有断路器、隔离开关均断开，电气值班员按照《电业安全工作规程》及工作票要求布置好安全措施。
电气设备的倒闸操作规律就是基于上述四个阶段进行，但检修设备拆除接地线后，应测量绝缘电阻合格，才能转换为另一状态。
一、手车式配电装置各种位置的定义工作位置：主回路隔离触头及二次插头可靠接触；试验位置：主回路隔离触头脱离接触，但二次插头在可靠接触状态；检修位置：主回路隔离触头和二次插头均脱离接触。
二、手车式配电装置四种状态的定义A、开关运行状态：手车在工作位置，开关合上，保护装置启用（重合闸装置按调度要求停用或启用）热备用状态：手车在工作位置，开关断开，保护装置启用（重合闸装置按调度要求停用）；冷备用状态：手车在试验位置，开关断开，保护装置停用（重合闸装置按调度要求停用）；检修状态：手车在检修位置，开关断开，开关操作回路和合闸回路熔丝取下，按检修工作票要求布置好安全措施。
B、电压互感器、避雷器运行状态：手车在工作位置。
热备用状态：（无此状态）。
冷备用状态：电压互感器手车在试验位置，避雷器手车在检修位置。
检修状态：手车在检修位置，按检修工作票的要求布置好安全措施。
三、开关（线路、主变、旁联、联变等设备的开关）运行状态：指有关刀闸及开关都在合上位置，重合闸按调度要求在停用或起用位置。
热备用状态：指仅仅开关断开而有关刀闸仍在合上位置，重合闸停用。
冷备用状态：指开关及各侧刀闸都在断开位置，重合闸停用，开关操作回路和合闸回路熔丝取下。
检修状态：指开关在冷备用状态，开关储能释放，电源熔丝取下，母差电流互感器二次回路短路接地，按检修工作票布置好安全措施；四、母线运行状态：指母线上所属设备(线路、主变、旁联、联变等)任何一个开关在运行状态。
热备用和冷备用相关知识
发电厂电气设备的状态分为运行、热备用、冷备用、检修四种状态。
运行状态：是指电气设备的隔离开关及断路器都在合闸状态且带有电压。
热备用状态：是指电气设备具备送电条件和起动条件，断路器一经合闸就转变为运行状态。
电气设备处于热备用状态下，随时有来电的可能性，应视为带电设备。
联动备用。
冷备用状态：电气设备除断路器在断开位置，隔离开关也在分闸位置。
此状态下，未履行工作许可手续及未布置安全措施，不允许进行电气检修工作，但可以进行机械作业。
检修状态：是指电气设备的所有断路器、隔离开关均断开，电气值班员按照《电业安全工作规程》及工作票要求布置好安全措施。
电气设备的倒闸操作规律就是基于上述四个阶段进行，但检修设备拆除接地线后，应测量绝缘电阻合格，才能转换为另一状态。
A.手车式配电装置各种位置的定义 1).工作位置—主回路隔离触头及二次插头可靠接触； 2).试验位置—主回路隔离触头脱离接触，但二次插头在可靠接触状态； 3).检修位置--主回路隔离触头和二次插头均脱离接触。
B.手车式配电装置四种状态的定义 a.开关 1).运行状态：手车在工作位置，开关合上，保护装置启用（重合闸装置按调度要求停用或启用）；2).热备用状态：手车在工作位置，开关断开，保护装置启用（重合闸装置按调度要求停用）； 3).冷备用状态：手车在试验位置，开关断开，保护装置停用（重合闸装置按调度要求停用）； 4).检修状态：手车在检修位置，开关断开，开关操作回路和合闸回路熔丝取下，按检修工作票要求布置好安全措施。
b.电压互感器、避雷器 1).运行状态：手车在工作位置。
2).热备用状态：（无此状态）。
3).冷备用状态：电压互感器手车在试验位置，避雷器手车在检修位置。
4).检修状态：手车在检修位置，按检修工作票的要求布置好安全措施。
C.开关（线路、主变、旁联、联变等设备的开关） 1).运行状态：指有关刀闸及开关都在合上位置，重合闸按调度要求在停用或起用位置。

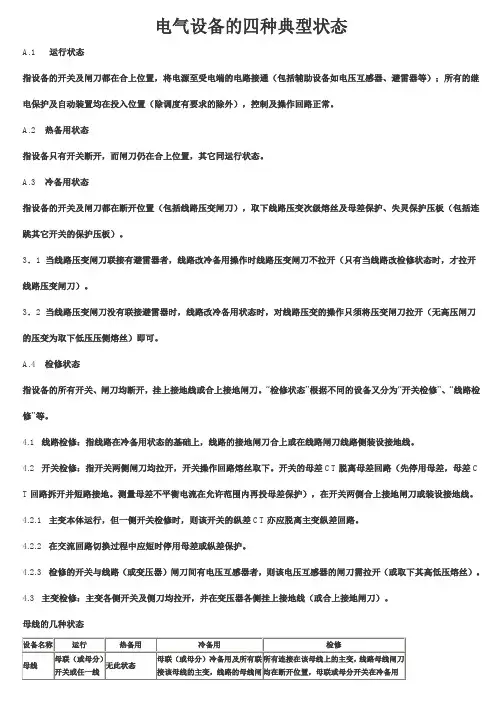

电气设备的四种典型状态
电气设备的四种典型状态A.1运行状态指设备的开关及闸刀都在合上位置，将电源至受电端的电路接通（包括辅助设备如电压互感器、避雷器等）；所有的继电保护及自动装置均在投入位置（除调度有要求的除外），控制及操作回路正常。
A.2热备用状态指设备只有开关断开，而闸刀仍在合上位置，其它同运行状态。
A.3冷备用状态指设备的开关及闸刀都在断开位置（包括线路压变闸刀），取下线路压变次级熔丝及母差保护、失灵保护压板（包括连跳其它开关的保护压板）。
3．1 当线路压变闸刀联接有避雷器者，线路改冷备用操作时线路压变闸刀不拉开（只有当线路改检修状态时，才拉开线路压变闸刀）。
3．2 当线路压变闸刀没有联接避雷器时，线路改冷备用状态时，对线路压变的操作只须将压变闸刀拉开（无高压闸刀的压变为取下低压压侧熔丝）即可。
A.4检修状态指设备的所有开关、闸刀均断开，挂上接地线或合上接地闸刀。
“检修状态”根据不同的设备又分为“开关检修”、“线路检修”等。
4.1 线路检修：指线路在冷备用状态的基础上，线路的接地闸刀合上或在线路闸刀线路侧装设接地线。
4.2 开关检修：指开关两侧闸刀均拉开，开关操作回路熔丝取下。
开关的母差CT脱离母差回路（先停用母差，母差C T回路拆开并短路接地。
测量母差不平衡电流在允许范围内再投母差保护），在开关两侧合上接地闸刀或装设接地线。
4.2.1 主变本体运行，但一侧开关检修时，则该开关的纵差CT亦应脱离主变纵差回路。
4.2.2 在交流回路切换过程中应短时停用母差或纵差保护。
4.2.3 检修的开关与线路（或变压器）闸刀间有电压互感器者，则该电压互感器的闸刀需拉开（或取下其高低压熔丝）。
4.3 主变检修：主变各侧开关及侧刀均拉开，并在变压器各侧挂上接地线（或合上接地闸刀）。
母线的几种状态A.1设备四种状态相互转换的典型操作步骤注：1、设备转入“检修状态时”，挂上标示牌，装设临时遮栏，加锁等安全措施虽未载明在表内，但仍须按部颁《电业安全工作规程》的规定执行，设备复役时同。

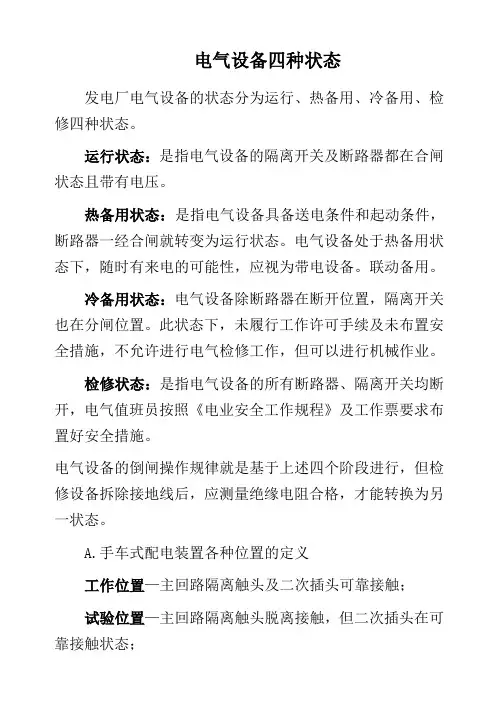

电气设备四种状态
电气设备四种状态发电厂电气设备的状态分为运行、热备用、冷备用、检修四种状态。
运行状态：是指电气设备的隔离开关及断路器都在合闸状态且带有电压。
热备用状态：是指电气设备具备送电条件和起动条件，断路器一经合闸就转变为运行状态。
电气设备处于热备用状态下，随时有来电的可能性，应视为带电设备。
联动备用。
冷备用状态：电气设备除断路器在断开位置，隔离开关也在分闸位置。
此状态下，未履行工作许可手续及未布置安全措施，不允许进行电气检修工作，但可以进行机械作业。
检修状态：是指电气设备的所有断路器、隔离开关均断开，电气值班员按照《电业安全工作规程》及工作票要求布置好安全措施。
电气设备的倒闸操作规律就是基于上述四个阶段进行，但检修设备拆除接地线后，应测量绝缘电阻合格，才能转换为另一状态。
A.手车式配电装置各种位置的定义工作位置—主回路隔离触头及二次插头可靠接触；试验位置—主回路隔离触头脱离接触，但二次插头在可靠接触状态；检修位置--主回路隔离触头和二次插头均脱离接触。
B.手车式配电装置四种状态的定义a.开关（1）运行状态：手车在工作位置，开关合上，保护装置启用（重合闸装置按调度要求停用或启用）；（2）热备用状态：手车在工作位置，开关断开，保护装置启用（重合闸装置按调度要求停用）；（3）冷备用状态：手车在试验位置，开关断开，保护装置停用（重合闸装置按调度要求停用）；（4）检修状态：手车在检修位置，开关断开，开关操作回路和合闸回路熔丝取下，按检修工作票要求布置好安全措施。
b.电压互感器、避雷器（1）运行状态：手车在工作位置。
(2) 热备用状态：（无此状态）。
(3) 冷备用状态：电压互感器手车在试验位置，避雷器手车在检修位置。
(4) 检修状态：手车在检修位置，按检修工作票的要求布置好安全措施。
C.开关（线路、主变、旁联、联变等设备的开关）(1) 运行状态：指有关刀闸及开关都在合上位置，重合闸按调度要求在停用或起用位置。
(2) 热备用状态：指仅仅开关断开而有关刀闸仍在合上位置，重合闸停用。
电力设备四种状态
电力设备四种状态：
1.运行：电源侧（母线）带电，断路器及两侧隔离开关均在合位且带电，已将电送出；
2.热备用：电源侧（母线）带电，断路器在开位，但两侧隔离开关均在合位，断路器一经合闸，即可将电送出；
3.冷备用：电源侧（母线）带电，断路器在开位，两侧隔离开关也在开位，断路器如果合闸，也不能将电送出；
4.检修：电源侧（母线）带电，断路器在开位，两侧隔离开关也在开位，且接地隔离开关在合位；
线路绝缘测试注意事项：
1.测量前必须将被测线路或电气设备的电源全部断开，（而且与电源要有明显断开点）即不允许带电测绝缘电阻。
并且要查明线路或电气设备上无人工作后方可进行；禁止在雷电时或高压设备附近测绝缘电阻，只能在设备不带电，也没有感应电的情况下测量。
摇线路前也要用相应电压等级的验电笔先验电。
2.摇测过程中，被测设备上不能有人工作。
3.摇表未停止转动之前或被测设备未放电之前，严禁用手触及。
拆线时，也不要触及引线的金属部分。
4.测量结束时，对于大电容设备要放电。
真空断路器结构简析：
2、触头的开距主要取决于真空断路器的额定电压和耐压要求，一般额定电压低时触头开距选得小些。
但开距太小会影响分断能力和耐压水平。
开距太大，虽然可以提高耐压水平，但会使真空灭弧室的波纹管寿命下降。
设计时一般在满足运行的耐压要求下尽量把开距选得小一些。
10kV
真空断路器的开距通常在8～12mm之间，35kV的则在30～40mm之间。
电气五防及设备运行的四种状态
电气五防，防止带负荷分、合隔离开关。
（断路器、负荷开关、接触器合闸状态不能操作隔离开关。
1电气五防基本介绍编辑1、防止带负荷分、合隔离开关。
（断路器、负荷开关、接触器合闸状态不能操作隔离开关。
）2、防止误分、误合断路器、负荷开关、接触器。
（只有操作指令与操作设备对应才能对被操作设备操作。
）3、防止接地开关处于闭合位置时关合断路器、负荷开关。
（只有当接地开关处于分闸状态，才能合隔离开关或手车才能进至工作位置，才能操作断路器、负荷开关闭合。
）4、防止在带电时误合接地开关，（只有在断路器分闸状态，才能操作隔离开关或手车才能从工作位置退至试验位置，才能合上接地开关。
）5、防止误入带电室。
（只有隔室不带电时，才能开门进入隔室。
）2电气五防管理制度编辑第一章总则（一）、为加强电气运行操作及相关设备管理，杜绝电气误操作事故的发生，制定本制度。
（二）、防止电气误操作是指：2、防止误分、误合断路器、负荷开关、接触器。
（只有操作指令与操作设备对应才能对被操作设备操作）3、防止接地开关处于闭合位置时分、合断路器、负荷开关。
（只有当接地开关处于分闸状态，才能合隔离开关或手车才能进至工作位置，才能操作断路器、负荷开关闭合。
）4、防止在带电时误合接地开关。
（只有在断路器分闸状态，才能操作隔离开关或手车从工作位置退至试验位置，才能合上接地开关。
）5、防止误入带电室。
（只有隔室不带电时，才能开门进入隔室。
）第二章工作职责：（一）厂长（或总经理）是本单位防止电气误操作工作的第一责任人；（二）主管生产的副职是本单位防止电气误操作工作的直接责任人，负责健全和完善本单位防止电气误操作管理责任制、防误闭锁装置维护管理制度，组织实施“两票三制”的标准化作业、组织开展专项反事故活动；（三）总工程师是本单位防止电气误操作工作的技术管理责任人；负责健全和完善防止电气误操作技术措施，改进防误闭锁设施，对《运行规程》的正确性负责，加强人员培训，加强运行方式管理，审批特殊的运行方式；（四）安全监察人员负责单位电气防误工作，监督检查本单位防止电气误操作管理责任制的落实；监督“两票三制”标准化作业的实施；及时发现本单位防止电气误操作工作存在的问题，提出考核、改进意见，监督有关部门限期整改;（五）运行管理部门是本单位防止电气误操作运行技术管理部门，负责本单位防止电气误操作工作的日常管理工作。
电气四种状态线路操作题
电气四种状态线路操作题
摘要：
一、电气设备四种状态概述
二、运行状态详解
三、热备用状态详解
四、冷备用状态详解
五、检修状态详解
六、总结与建议
正文：
一、电气设备四种状态概述
电气设备四种状态包括运行状态、热备用状态、冷备用状态和检修状态。
这四种状态分别对应了电气设备在不同条件下的工作状态，对于理解和操作电气设备具有重要意义。
二、运行状态详解
运行状态是指电气设备的隔离开关及断路器都在合闸状态，接地刀闸在分闸状态。
此时，电源已经过隔离开关及断路器送至被驱动的电气设备，该被驱动的电气设备已经在工作。
三、热备用状态详解
热备用状态是指电气设备的隔离开关在合闸状态，断路器在分闸状态，接地道闸在分闸状态。
此时，电气设备已经具备送电条件和启动条件，断路器一经合闸，电气设备即可转变为运行状态。
在热备用状态下，应时刻注意安全，
谨防受到伤害。
四、冷备用状态详解
冷备用状态是指电气设备的隔离开关在分闸状态，断路器在分闸状态，接地道闸在分闸状态。
此时，该电气回路在办理相关票证后可以进行绝缘检查测试等工作。
五、检修状态详解
检修状态是指电气设备的隔离开关在分闸状态，断路器在分闸状态，接地道闸在合闸状态。
此时，该电气回路在办理相关票证后可以进行相应的检查维护工作。
六、总结与建议
了解和掌握电气设备的四种状态对于电气设备的操作和管理至关重要。
在实际工作中，操作人员应根据实际情况准确判断电气设备所处的状态，严格按照操作规程进行操作，确保电气设备的安全稳定运行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电气设备的四种状态
电气设备的四种状态：运行、热备用、冷备用和维护。
第一种状态是运行状态，是指【电气设备的隔离开关和断路器处于合闸状态，接地刀闸处于分闸状态】。
此时，电源已通过隔离开关和断路器送至被驱动电气设备。
电气设备的四种状态：运行、热备用、冷备用和维护。
第一种状态
运行状态是指【电气设备的隔离开关和断路器处于闭合状态，接地刀闸处于断开状态】。
此时电源已经通过隔离开关和断路器送到被驱动电气设备，被驱动电气设备已经在工作。
第二种状态
热备用状态是指【电气设备的隔离开关处于合闸状态，断路器处于分闸状态，接地闸处于分闸状态】电气设备具备送电和启动条件，一旦断路器合闸，电气设备即可转入运行状态。
当电气设备处于热备用状态时，可以随时调用。
所以要时刻注意安全，防伤害。
第三种状态
冷备用状态是指【电气设备的隔离开关处于断开状态，断路器处于断开状态，接地闸处于断开状态】。
此时，电路在办理相关证书后，即可进行绝缘检查和测试。
第四个州
检修状态是指【电气设备的隔离开关处于断开状态，断路器处于断开
状态，接地闸处于接通状态】。
此时，可以在处理相关票证后检查和维护电路。
