竖向设计规划要点

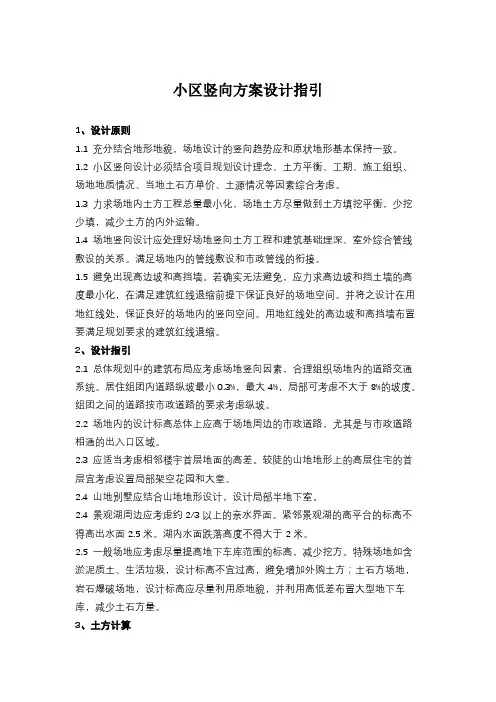

小区竖向方案设计指引
小区竖向方案设计指引1、设计原则1.1 充分结合地形地貌，场地设计的竖向趋势应和原状地形基本保持一致。
1.2 小区竖向设计必须结合项目规划设计理念、土方平衡、工期、施工组织、场地地质情况、当地土石方单价、土源情况等因素综合考虑。
1.3 力求场地内土方工程总量最小化，场地土方尽量做到土方填挖平衡，少挖少填，减少土方的内外运输。
1.4 场地竖向设计应处理好场地竖向土方工程和建筑基础埋深、室外综合管线敷设的关系。
满足场地内的管线敷设和市政管线的衔接。
1.5 避免出现高边坡和高挡墙。
若确实无法避免，应力求高边坡和挡土墙的高度最小化，在满足建筑红线退缩前提下保证良好的场地空间。
并将之设计在用地红线处，保证良好的场地内的竖向空间。
用地红线处的高边坡和高挡墙布置要满足规划要求的建筑红线退缩。
2、设计指引2.1 总体规划中的建筑布局应考虑场地竖向因素，合理组织场地内的道路交通系统。
居住组团内道路纵坡最小0.3%，最大4%，局部可考虑不大于8%的坡度。
组团之间的道路按市政道路的要求考虑纵坡。
2.2 场地内的设计标高总体上应高于场地周边的市政道路，尤其是与市政道路相通的出入口区域。
2.3 应适当考虑相邻楼宇首层地面的高差。
较陡的山地地形上的高层住宅的首层宜考虑设置局部架空花园和大堂。
2.4 山地别墅应结合山地地形设计，设计局部半地下室。
2.4 景观湖周边应考虑约2/3以上的亲水界面。
紧邻景观湖的高平台的标高不得高出水面2.5米。
湖内水面跌落高度不得大于2米。
2.5 一般场地应考虑尽量提高地下车库范围的标高，减少挖方。
特殊场地如含淤泥质土、生活垃圾，设计标高不宜过高，避免增加外购土方；土石方场地，岩石爆破场地，设计标高应尽量利用原地貌，并利用高低差布置大型地下车库，减少土石方量。
3、土方计算3.1 使用专业软件编制土方平衡方格网（20m×20m）。
3.2地下车库挖深按：车库底板+车库层高+覆土深度计算。
土方深度计算参数：覆土深度：0.8~1.2米（北方地区：冻土深度+0.4米）；车库层高：中高端3.7米；高端4.2米；车库底板厚度（含垫层）：0.5米；主体基础：筏板基础按主体平面投影线外扩1米，深度1.5米计算挖方；桩基础按主体平面投影线深度1.5米计算挖方。
园林工程竖向设计
04
竖向设计方法与技巧
地形营造方法
01
02
03
自然地形
利用原地形，通过微调创 造自然起伏的地形，使园 林与周围环境相融合。
人工地形
根据设计需求，通过堆土、 挖土等方式创造特殊地形， 如山丘、谷地等。
地形与功能结合
地形变化要满足园林使用 功能，如休闲散步、集会 等。
道路设计技巧
道路布局
道路排水
根据园林功能和地形，合理规划道路 走向和宽度。
案例三：某商业中心绿化竖向设计
总结词
绿色生态、商业价值、空间利用
详细描述
该商业中心绿化竖向设计以绿色生态为理念 ，通过引入绿色植物、水景等元素，营造出 舒适宜人的购物环境。同时，设计注重商业 价值的提升，通过合理的空间布局和景观配 置，吸引顾客并提升商业中心的整体形象。 此外，设计充分利用空间资源，将绿化与商
续发展。
同时，随着科技的不断进步和 应用，园林工程竖向设计将更 加注重数字化、智能化技术的 应用，实现设计的高效化和精 细化。
此外，未来的园林工程竖向设 计还需要更加注重人性化设计 ，充分考虑人们的行为心理和 活动需求，创造更加舒适、宜 人的园林空间。
THANKS
感谢观看
植物配置
总结词
植物配置是园林竖向设计的重点，它 能够营造出丰富的植物景观效果。
详细描述
植物配置应根据园林的主题和风格， 选择适宜的植物种类和种植方式。同 时，植物配置应考虑季节变化和生长 周期，合理搭配常绿和落叶植物，形 成四季皆宜的景观效果。
水体设计
总结词
水体设计是园林竖向设计的亮点，它能够增加园林的生机和活力。
园林工程竖向设计
• 引言 • 竖向设计基本概念 • 竖向设计要素 • 竖向设计方法与技巧 • 竖向设计案例分析 • 总结与展望
工程项目竖向布置方案范本
工程项目竖向布置方案范本一、项目背景与概况本方案为某工程项目竖向布置方案，项目定位为商业综合体开发项目，位于城市中心商业区，总用地面积约为50000平方米。
项目包括商业综合体、写字楼、酒店等多个功能，总建筑面积达到15万平方米。
二、总体规划原则1. 突出功能分区。
商业综合体、写字楼、酒店等功能分区明确，各自互不影响，形成独立的运营模式。
2. 考虑景观环境。
结合城市功能定位，将项目环境融入当地城市风貌，形成独特的文化氛围。
3. 完善配套设施。
除商业综合体、写字楼、酒店等核心功能外，还要配备停车场、绿化带、公共广场等配套设施。
4. 实现可持续发展。
项目在规划设计中要考虑节能减排、降低建筑对环境的影响，实现可持续发展。
三、分区布置方案1. 商业综合体区商业综合体区位于项目中央区域，总建筑面积约为8万平方米。
商业综合体包括购物中心、餐饮区、娱乐设施等，分为地下一层、地上六层，将商业综合体布置在地上三层，餐饮区和娱乐设施布置在地上一层，购物中心布置在地上二层和三层，形成开放式购物中心，为顾客提供舒适的购物环境。
2. 写字楼区写字楼位于商业综合体区周边，总建筑面积约为5万平方米。
写字楼分为塔楼和裙楼，塔楼高度不超过120米，裙楼为低层建筑，形成立体布局。
为了提高写字楼的使用率，每层楼会设计成灵活的办公空间，满足不同企业的需求。
3. 酒店区酒店区位于商业综合体区东侧，总建筑面积约为2万平方米。
酒店分为地下一层和地上六层，酒店的布置采用现代化设计理念，结合城市文化特色，打造高品质的酒店环境。
4. 配套设施停车场布置在地下一层和地上一层，可容纳1000辆汽车，绿化带和公共广场布置在项目周边，为项目增添宜居的环境。
四、空间布局原则1. 商业综合体区以商业为主导，形成多层次的商业综合体结构。
2. 写字楼区以办公为主，提供灵活的办公空间，为企业提供舒适的办公环境。
3. 酒店区以服务为主导，打造高品质的酒店环境，为城市的宾客提供优质的服务。
道路竖向方案
道路竖向方案道路竖向方案是指在道路设计中，对于道路的纵向剖面进行规划和设计的方案。
通过合理设计道路的纵坡和纵向曲线，能够确保道路的通行安全和行车舒适，提高交通效率和服务水平。
下面将从纵坡、纵向曲线以及附属设施三个方面，介绍道路竖向方案的设计要点。
一、纵坡设计纵坡是指道路沿纵向方向的坡度，包括上坡、下坡和平坡。
合理的纵坡设计可以保证道路在不同坡度下的车辆行驶安全和舒适性。
1. 上坡设计：上坡的设计应考虑车辆在爬坡时的动力和阻力，确保车辆具备足够的爬坡能力。
同时，为了避免车辆滑坡和过分耗油，上坡的坡度应控制在合理范围内。
对于重载货车和陡峭山路，应考虑设置坡道燃气站和紧急停车带，提供安全保障。
2. 下坡设计：下坡的设计应考虑车辆在下坡时的制动能力和速度控制。
根据不同类型的道路和交通需求，可以采用减速带、避免车辆过度加速，确保车辆稳定下坡并控制车速。
在长下坡路段，可以设置紧急车道以及引导标志，引导司机安全行驶。
3. 平坡设计：平坡是指没有坡度的道路段落，车辆在此段行驶无需特别制动或加速。
平坡的设计应确保路面平坦、无凸起或凹陷，确保车辆的平稳行驶和驾驶舒适。
二、纵向曲线设计纵向曲线设计是指沿道路纵向方向设置的曲线设计，通过合理设置纵向曲线来改善车辆行驶的视野和舒适性。
1. 地点选择：在设计纵向曲线时，应根据道路线形、地貌地形等情况，选择合适的位置布置曲线，确保车辆行驶安全。
一般来说，适合设置纵向曲线的地段包括坡度变化较大的区段、视线受阻区域以及需要提供车辆超车条件的区域。
2. 弯道设计：在设置纵向曲线时，需要考虑道路的水平弯度和变坡点附近的曲线半径。
弯道的设计应满足车辆在弯道内的安全行驶和平稳转弯的需求，避免出现车辆失控、侧翻等意外事故。
三、附属设施设计除了纵坡和纵向曲线的设计外，道路竖向方案还包括附属设施的设计，以提供更好的交通环境和行车条件。
1. 加速车道和减速车道：在设计道路时，应考虑车辆的加速和减速需求，设置合适长度的加速车道和减速车道，为车辆提供良好的交通过渡带。
总图设计的竖向布置
总图设计的竖向布置总图设计博客为大家剖析总图设计的竖向布置。
(1) 竖向布置的任务厂区竖向布置主要是根据工厂的生产工艺要求、运输要求、场地排水要求以及厂区地形、工程地质、水文地质等条件，确定建设场地上的高程(标高)关系，合理组织场地排水。
具体工作包括：1) 根据自然条件选择、确定厂区竖向布置的系统和方式；2) 确定建(构)筑物、露天堆场、铁路、道路、广场、绿地及排水构筑物等的标高，并为厂区内外运输创造良好的条件；3) 确定场地平整方案，力求土石方工程量最小，并使厂区填挖方量接近平衡；4) 确定场地排水方式，计算雨水流量和管沟断面，保证厂区雨水顺利排除；5) 确定必须建立的人工构筑物(护坡、挡土墙)。
总图的竖向布置(2)竖向设计的原则1) 竖向设计应与总平面布置统一考虑，并与场地外现有的和规划的运输线路、排水系统、场地标高等相协调。
2) 充分利用和合理改造地形，尽可能使场地的设计标高与自然地形相适应，使场地的土石方量最小，并最大限度地节约用地。
例如当建、构筑物布置在平坦地区时，其纵轴宜与地形等高线稍成角度，便于场地排水；当其布置在山坡地带时，其纵轴宜于顺等高线布置，以减少土石方量及基础的深度。
3) 在满足生产、安全、运输、排水、卫生和预留消防通道等要求的同时，竖向设计应该特别注意全厂环境的立体空间美观和建(构)筑物的群体艺术处理。
要使其空间造型效果和谐均衡、舒展完整，在环境上优美舒适。
(3) 竖向布置系统与方式1) 竖向布置系统竖向布置系统基本可分为平坡式系统和台阶式系统两类。
平坡式系统的特点是厂区场地各主要整平面连接处的坡度与标高都是平缓的连接；台阶式系统的特点是在厂区场地各主要整平面的连接处有陡坡、高差大。
可以根据自然地形坡度的大小和场地宽度等因素选用。
2) 竖向布置的方式竖向布置的方式可分为平坡式、台阶式和混合式三种。
①平坡式即把场地处理成接近自然地形的一个或几个坡向的整平面，其间连接无显著高度变化、这种形式有利于生产运输联系、管网敷设。
建筑方案竖向设计
建筑方案竖向设计建筑方案的竖向设计通常指建筑物的高度、楼层布局、空间分区等方面的设计。
在竖向设计中，设计师需要考虑的因素很多，包括建筑物的功能需求、使用人群的特点、周边环境以及城市规划等。
首先，建筑物的高度是竖向设计的重要部分。
高层建筑通常可以提供更多的使用空间，但也会带来对结构、材料等方面的要求。
因此，设计师需要根据建筑物的功能和场地条件等因素确定最适宜的高度，并进行合理的布局。
其次，楼层布局是竖向设计的一个关键方面。
不同功能的区域应该分布在合适的楼层。
例如，商业区域通常位于底层，方便顾客进出；住宅区域则通常位于中上层，以便提供更好的景观和居住环境；办公区域则更适合布置在较高的楼层，以提供更好的视野和工作环境。
另外，竖向设计还需要考虑不同楼层之间的连接方式。
设计师可以选择使用楼梯、电梯、扶梯等设备来连接不同楼层，以方便使用者的出入。
这些设备的位置、数量和尺寸等都需要经过充分的研究和考虑，以确保使用者的便利和安全。
此外，竖向设计还需要考虑建筑物的空间分区。
不同功能的区域需要合理划分，以满足使用者的需求。
这包括办公室、会议室、休息区、洗手间、储藏室等。
设计师需要根据功能需求和使用者的特点进行合理划分，并确定合适的空间比例和布局。
最后，竖向设计还应考虑建筑物在城市规划中的角色和地位。
作为城市的标志性建筑，建筑物的竖向设计应该与周围环境和其他建筑相协调，并且融入城市的整体风貌。
设计师需要考虑建筑物的外观设计、立面样式、造型等方面，以创造出具有艺术感和人文气息的建筑作品。
综上所述，建筑方案的竖向设计是建筑设计中的重要方面。
它关系到建筑物的高度、楼层布局、空间分区等方面，需要设计师在考虑功能需求、使用者特点、城市规划等多方面因素的基础上进行合理的设计和决策。
只有在合理的竖向设计的基础上，建筑物才能更好地满足人们的需求，同时也能与周围环境和谐地融合在一起。
竖向设计的六大原则
2015-01-03微设计一、竖向设计的概念：（垂直设计、竖向布置）结合场地的自然地形特点、平面功能布局与施工技术条件，在研究建、构筑物及其他设施之间的高程关系的基础上，充分利用地形、减少土方量，因地制宜地确定建筑、道路的竖向位置，合理地组织地面排水、有利于地下管线的敷设，并解决好场地内外的高程衔接。
竖向设计的基本任务：• 进行场地地面的竖向布置• 确定建、构筑物的高程• 拟定场地排水方案• 安排场地的土方工程• 设计有关构筑物二、竖向设计的原则：①满足建、构筑物的使用功能要求②结合自然地形、减少土方量③满足道路布局合理的技术要求④解决场地排水问题⑤满足工程建设与使用的地质、水文等要求⑥满足建筑基础埋深、工程管线敷设的要三、竖向设计的现状资料：地形图——地形测绘图（1：500、1：1000）（0.05-1.00等高线）（50-100m 纵横坐标网）建设场地的地质条件资料场地平面布局——场地内的建、构物场地道路布置场地排水与防洪方案地下管线的情况填土土源与弃土地点四、竖向设计的成果：设计说明书、竖向布置图、有关技术经济指标、土方图五、地面的竖向设计布置形式（场地平整程度、高差变化）平坡式：台阶式：六、地面的竖向设计布置形式的相关内容：自然地面坡度划分：平坡、缓坡、中坡、陡坡、急坡1、台阶式1）台阶式布置：台阶的尺寸：需要宽度、容许宽度容许的宽度：B=（175~180）× H填/ i地-i整一般整平坡度应在0.5%——2%2）台阶的高度：相邻台阶之间的高差称为台阶高度。
台阶高度主要取决于场地自然地形横向坡度和相邻台阶之间的功能关系、交通组织及其技术要求。
台阶高差一般以3.0——4.0m为宜（最高4.0——6.0m），以免道路坡道过长、交通组织困难并增加挡土墙等支挡结构工程量。
台阶高度也不宜过低，一般不小于1.0m。
3）相邻台阶的连接方式：边坡处理和挡土墙：4）按降雨量划分台阶高度：5）两个的关系：护坡是建筑在边坡上的附属工程,是起保护边坡不被雨水冲刷或边坡绿化作用的,而挡土墙是为了保护高路基减少放坡或保护河道等作用,它们之间没有特别的关系,有的护坡底角(力点)作用在挡土墙上,它们可以是单独的,也可以两两相帮衬,但护坡必须在边坡上。
景观竖向设计的方法(6个原则)
结合场地的自然地形特点、平面功能布局与施工技术条件，在研究建、构筑物及其他设施之间的高程关系的基础上，充分利用地形、减少土方量，因地制宜地确定建筑、道路的竖向位置，合理地组织地面排水、有利于地下管线的敷设，并解决好场地内外的高程衔接。
竖向设计的基本任务：• 进行场地地面的竖向布置• 确定建、构筑物的高程• 拟定场地排水方案• 安排场地的土方工程• 设计有关构筑物①满足建、构筑物的使用功能要求②结合自然地形、减少土方量③满足道路布局合理的技术要求④解决场地排水问题⑤满足工程建设与使用的地质、水文等要求⑥满足建筑基础埋深、工程管线敷设的要求地形图——地形测绘图（1：500、1：1000）（0.05-1.00等高线）（50-100m纵横坐标网）建设场地的地质条件资料场地平面布局——场地内的建、构物场地道路布置场地排水与防洪方案地下管线的情况填土土源与弃土地点设计说明书、竖向布置图、有关技术经济指标、土方图平坡式：台阶式：自然地面坡度划分：平坡、缓坡、中坡、陡坡、急坡1、台阶式1）台阶式布置：台阶的尺寸：需要宽度、容许宽度容许的宽度：B=（175~180）× H填 / i地-i整一般整平坡度应在0.5%——2%2）台阶的高度：相邻台阶之间的高差称为台阶高度。
台阶高度主要取决于场地自然地形横向坡度和相邻台阶之间的功能关系、交通组织及其技术要求。
台阶高差一般以3.0——4.0m为宜（最高4.0——6.0m），以免道路坡道过长、交通组织困难并增加挡土墙等支挡结构工程量。
台阶高度也不宜过低，一般不小于1.0m。
3）相邻台阶的连接方式：边坡处理和挡土墙：边坡：4）按降雨量划分台阶高度：5）两个的关系：护坡是建筑在边坡上的附属工程,是起保护边坡不被雨水冲刷或边坡绿化作用的,而挡土墙是为了保护高路基减少放坡或保护河道等作用,它们之间没有特别的关系,有的护坡底角(力点)作用在挡土墙上,它们可以是单独的,也可以两两相帮衬,但护坡必须在边坡上。
