太阳能路灯的优势及灯杆高度的选择和成本预算

太阳能路灯的优势及灯杆高度的选择和成本预算
太阳能路灯的优势及灯杆高度的选择和成本预算

太阳能路灯的优势及灯杆高度的选择和成本预算

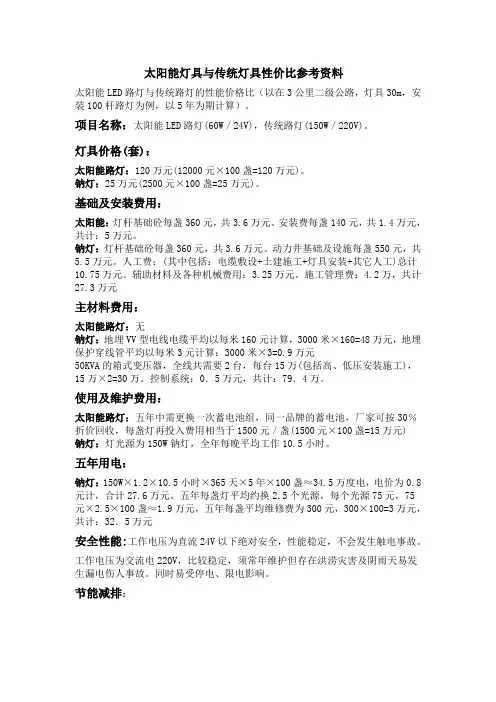

一、太阳能路灯的优势

地球上的资源变得越来越稀缺,越来越多地基于对投资成本的上升,及各种安全和污染问题可以被说是无处不在。太阳能作为一种“取之不尽,用之不竭”的安全、环保的新能源来源越来越多的关注。因此,太阳能热水器,太阳能路灯、太阳能照明产品成为日后主流。

1、基础设施对比

城市路灯照明安装功率复杂的电气照明,城市街道项目复杂的作业程序,首先铺设电缆,这里将是电缆沟的开挖,铺设暗管,管内穿线,填充大量的基础工程。很长一段的安装和调试,如果有任何问题的线路,则要大面积返工。而复杂的地形和线的要求,成本高,劳动力浪费。安装太阳能路灯,太阳能路灯安装简便,不用铺设复杂的线路,只要做一个水泥基座,然后你就可以用不锈钢螺丝固定。

2、成本投资对比:

市电照明的高街:街道照明工作有一个固定的高电费,长期连续和其它配置进行维修或更换就行了,维修费用逐年增加。太阳能路灯电费:太阳能路灯是一次性投资,无需维护的成本,投资三年收回成本,长期受益。

3、安全性对比:

市电照明灯具有安全隐患:由于路灯照明用电施工质量,景观工程的改造,材料老化,供电不正常,水,电管道和其他方面的冲突带来诸多安全隐患。

太阳能路灯是安全的超低电压产品,可靠的太阳能路灯操作。太阳能路灯的优点:绿色环保,生态社区的开发和推广增加新的卖点,可持续降低物业管理成本,减少一些业主的公共共享的成本。

在上面总结的比较,没有任何隐藏的太阳能防盗灯,节能,环保,易于安装,维护和其他自动功能,将房地产出售,可以直接用于市政建设项目,带来了明显的优势。

太阳能路灯由以下几部分组成:太阳能电池,蓄电池,太阳能路灯专用控制器,灯及灯杆。是一个自动控制的工作系统,简单的设置模式的系统会自动工作。太阳能路灯是理想的道路照明,改善人们的生活和社会的不断发展,太阳能路灯将会被广泛应用。

二、太阳能路灯灯杆高度的选择和成本预算

太阳能路灯是由顶端的太阳能电池板、路灯杆、灯头、下面的控制器、太阳能储能蓄电池等几部分组成的。由于太阳能路灯靠太阳能的光照发电,所以安装太阳能路灯的地点必须保证

有充足的光照。比如在树木较多的地区需要采用增加灯杆高度、采用集中供电、增加太阳能电池板的功率等举措来弥补光照的不足。灯杆的高度选择和一般的市电交流220V灯选择道理是一样的,根据路宽和灯的照射范围和照射亮度来计算,只是太阳能路灯的光源经过透镜的二次配光,可以更有效的将发射出来的光照射到路面上,从而达到更加节能的目的。

太阳能路灯灯杆的成本只是比普通路灯的成本高出一个太阳能板支架的成本,不过太阳能路灯免去了大量的配电柜、地埋电缆、和挖电缆沟这些成本。从而太阳能路灯的成本是非常低的,而且不消耗电量,后期回报是很大的。
