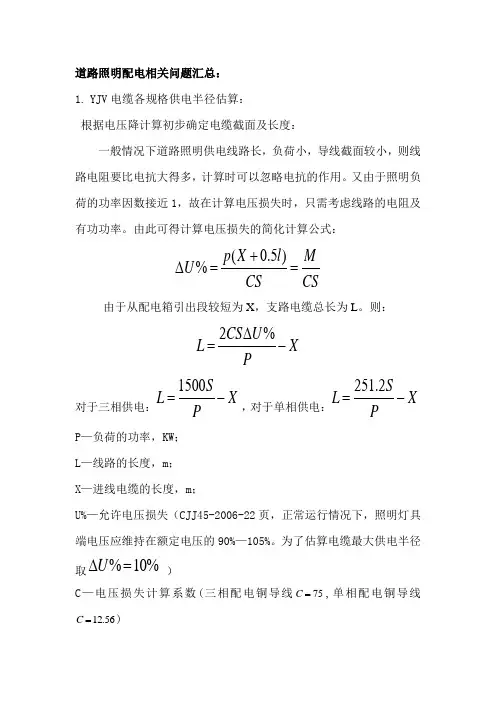

路灯配电缆计算公式
路灯配电缆计算公式
道路照明配电相关问题汇总： 1. YJV 电缆各规格供电半径估算：根据电压降计算初步确定电缆截面及长度：一般情况下道路照明供电线路长，负荷小，导线截面较小，则线路电阻要比电抗大得多，计算时可以忽略电抗的作用。
又由于照明负荷的功率因数接近1，故在计算电压损失时，只需考虑线路的电阻及有功功率。
由此可得计算电压损失的简化计算公式：(0.5)%p X l M U CS CS+∆==由于从配电箱引出段较短为X ，支路电缆总长为L 。
则：2%CS U L X P∆=-对于三相供电：1500S L X P =-，对于单相供电：251.2S L X P=-P —负荷的功率，KW ； L —线路的长度，m ； X —进线电缆的长度，m ；U%—允许电压损失（CJJ45-2006-22页，正常运行情况下，照明灯具端电压应维持在额定电压的90%—105%。
为了估算电缆最大供电半径取%10%U ∆= ）C —电压损失计算系数(三相配电铜导线75C =,单相配电铜导线12.56C =)举例：假设一回路负荷计算功率为N KW，试估算不同电缆截面的供电线路长度?YJV电缆各规格供电半径估算表：校验路灯单相接地故障灵敏度来确定电缆最大长度：道路照明供电线路长、负荷小、导线截面较小，则回路阻抗较大。
故其末端单相短路电流较小（甚至不到100A ），这样就有可能在发生单相短路故障时干线保护开关不动作。
2. 路灯采用“TN-S 系统”相关配电问题汇总： 路灯采用“TN-S 系统”单相接地故障电流计算； 下面举例对TN-S 系统路灯单相接地故障进行计算：一路灯回路长990m ，光源为250W 高压钠灯（自带电容补偿，cosa 0.85=，镇流器损耗为10%）。
布置间距为30m （该回路共有990/30=30套灯具），采用一台100KVA 的路灯专用箱变来供电，箱变内带3m 长LMY —4（40X4）低压母线。
采用三相配电，电缆截面为YlV —4X25+1X16。
路灯电缆埋线土方计算公式
路灯电缆埋线土方计算公式在道路建设中，路灯电缆的埋线工程是非常重要的一项工作，它不仅能够提供照明，还能够为城市的交通和安全提供保障。
在进行路灯电缆埋线工程时，需要对土方进行计算，以确保埋线工程的顺利进行。
本文将介绍路灯电缆埋线土方计算公式及其应用。
路灯电缆埋线土方计算公式的推导。
在进行路灯电缆埋线土方计算时，首先需要确定埋线的深度和宽度。
埋线的深度通常由设计要求确定，而埋线的宽度则取决于电缆的数量和规格。
假设埋线的宽度为W，深度为H，电缆的数量为n，电缆的规格为d，则埋线的土方计算公式可以表示为：土方量 = W H n d。
其中，W为埋线的宽度，H为埋线的深度，n为电缆的数量，d为电缆的规格。
这个公式可以用来计算路灯电缆埋线工程所需的土方量。
路灯电缆埋线土方计算公式的应用。
在实际工程中，路灯电缆埋线土方计算公式可以用来确定埋线工程所需的土方量，从而为土方的开挖和填方提供依据。
在进行土方计算时，需要首先确定埋线的深度和宽度，然后根据电缆的数量和规格，利用上述公式进行计算。
通过计算，可以得出埋线工程所需的土方量，从而为土方工程的施工提供依据。
除了土方量的计算，路灯电缆埋线土方计算公式还可以用来进行土方工程的预算和成本控制。
通过计算土方量，可以确定土方工程所需的材料和人力资源，从而为土方工程的预算提供依据。
同时，通过控制土方量，可以有效控制土方工程的成本，确保土方工程的施工效率和质量。
在进行路灯电缆埋线土方计算时，还需要考虑土方的类型和性质。
不同类型和性质的土方对埋线工程的影响不同，因此在进行土方计算时需要对土方进行分类和分析。
通过对土方的类型和性质进行分析，可以确定土方的开挖和填方方式，从而为埋线工程的施工提供依据。
总结。
路灯电缆埋线土方计算公式是路灯电缆埋线工程中的重要计算工具，它可以用来确定埋线工程所需的土方量，为土方工程的施工提供依据。
在进行土方计算时，需要根据埋线的深度和宽度，以及电缆的数量和规格，利用土方计算公式进行计算。
路灯电缆计算方式
路灯电缆计算方式路灯电缆计算方式1.首先确认安装位置，变压器安放位置，看整体路长而决定如果路长超过KM计量，需采用分段式引线方式，如分段式不可以满足施工条件考虑到经济因素可以采用三相电缆。
2.功率计算P=UICOSφ也等于总盏数*单盏瓦数* 功率因数取0.93.工作电流I=P/UCOSφ4.电压降=导线电阻*电流V=R*I 电压降不得超过电压5%5.导线电阻R=ρ*(L/S) ρ为电阻系数铜取0.0172 ρ铝取0.028 S 为导线横截面积mm2L为线路长度6.在电压降允许的范围内S=ρ*L/R7.按照工作电流选用开关，选好开关后在选择电缆粗细。
电缆承受电流要大于开关承受的电流。
1．口诀铝芯绝缘线载流量与截面的倍数关系10下五100上二，25、35，四、三界，70、95，两倍半，穿管、温度，八、九折。
裸线加一半，铜线升级算。
2．说明口诀对各种截面的载流量（安）不是直接指出的，而是用截面乘上一定的倍数来表示。
为此将我国常用导线标称截面（平方毫米）排列如下：1、1.5、2.5、4、6、10、16、25、35、50、70、95、120、150、185……（1）第一句口诀指出铝芯绝缘线载流量（安）、可按截面的倍数来计算。
口诀中的阿拉伯数码表示导线截面（平方毫米），汉字数字表示倍数。
把口诀的截面与倍数关系排列起来如下：1 ~ 10 16 、25 35 、50 70 、95 120以上｝｝｝｝｝五倍四倍三倍二倍半二倍现在再和口诀对照就更清楚了，口诀“10下五”是指截面在10以下，载流量都是截面数值的五倍。
“100上二”（读百上二）是指截面100以上的载流量是截面数值的二倍。
截面为25与35是四倍和三倍的分界处。
这就是口诀“25、35，四三界”。
而截面70、95则为二点五倍。
从上面的排列可以看出：除10以下及100以上之外，中间的导线截面是每两种规格属同一倍数。
例如铝芯绝缘线，环境温度为不大于25℃时的载流量的计算：当截面为6平方毫米时，算得载流量为30安；当截面为150平方毫米时，算得载流量为300安；当截面为70平方毫米时，算得载流量为175安。
专业路灯计算书(带公式)
10
道路级别
车道数 （条） 大于等于6 小于6 大于等于6 小于6 大于等于4 小于4 大于等于4 小于4 大于等于2 小于2 大于等于2 小于2 道路宽度 （m） 路灯间距 （m） 路灯面积 电压降 （%/A km） 0.909 0.547 0.373
灯具功率 照明功率密 （W）-高 度值 压钠灯 1.05 1.25 0.7 0.85 0.7 0.85 0.45 0.55 0.55 0.6 0.45 0.5 21.6 30 648 618.5 736.4 412.4 500.7 412.4 500.7 265.1 324.0 324.0 353.5 265.1 294.5
红色的需要填写，蓝色的是设计需要的数据 先弄清楚道路等级和灯具的设计参数 非截光型 Hx（m） S（m） 0 0 0
路灯照度计算 39 20 30 2 300 120
投光灯照度计算 12250 50 0.049 5000 备注，停车 场和交汇区 适用本公式
泄露电流 电缆长度 （mA/km） （km） 56 62 70 0.5 0.5 0.5
线路电流（A） 5 5 5
总电压降 总泄露电 流 （%） （mA） 2.2725 28 1.3675 0.9325 31 35
注：线路电压降需满足小于5%，漏电整定值要大于2倍泄露电流计算值
中高杆灯与路口适用配合表 路口设置灯 每套灯具光 路灯最大 每套灯具的 最低照度交汇口 杆的数量 源数量 面积值 功率（W） （Lx） （个） （个） （m2） 路口 (m*m)
2 2 3 4 4 4
2 3 3 3 4 6
400 400 400 400 400 400
50 50 50 50 50 50
653.1 979.6 1469.4 1959.2 2612.2 3918.4
太阳能路灯配置计算方法
太阳能路灯的配置计算方法可以基于以下几个关键因素进行考虑：
1. 光照需求：首先需要确定路灯所需的光照强度和持续时间。
这取决于路灯所在区域的安全要求和使用环境。
一般而言，在城市道路上，光照强度为10-20勒克斯（lx）是比较常见的标准。
2. 太阳能电池板功率计算：根据所需光照强度和道路长度来计算太阳能电池板的功率。
功率可以通过下述公式计算：
太阳能电池板功率= 路灯所需总光照强度× 路灯数量/ 太阳能电池板效率
太阳能电池板效率是指将太阳光转换为电能的效率，一般可取12-18%之间的值。
3. 蓄电池容量计算：选择合适的蓄电池容量，以确保在连续阴雨天气或多日无太阳光照的情况下，路灯能够正常运行。
蓄电池容量的计算可以使用以下公式：
蓄电池容量= （夜间负载功率× 连续无太阳光照天数）/（蓄电池充放电效率× 备用电量）
连续无太阳光照天数和备用电量的数值可以根据具体需求和地区气候条件进行评估。
4. 控制器和逆变器选择：根据所选太阳能电池板功率和蓄电池容量，选择合适的太阳能控制器和逆变器，以确保能源的高效转换和存储。
5. 具体布局和设计：最后，根据道路的布局和要求，确定安装太阳能电池板和灯具的位置，以及电缆和连线的路径。
需要注意的是，这些计算方法提供了基本的指导，但实际的太阳能路灯配置还需要考虑现场的实际情况，例如地理位置、日照时间、使用环境等因素，建议在设计和安装过程中咨询专业的工程师或相关专家，以确保太阳能路灯系统能够满足实际需求，并获得最佳性能。

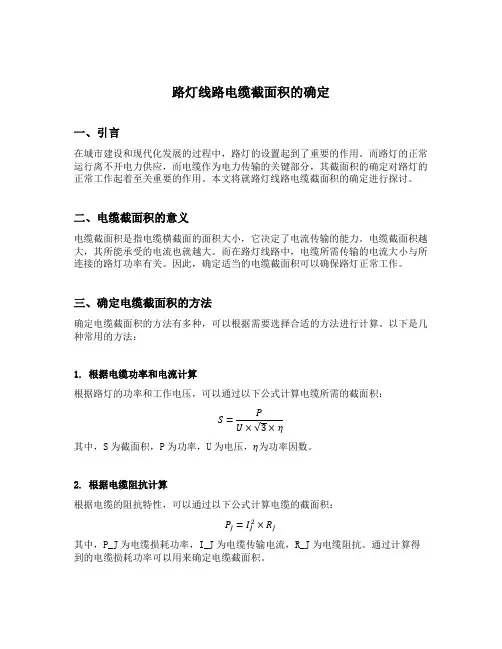

路灯线路电缆截面积的确定
路灯线路电缆截面积的确定一、引言在城市建设和现代化发展的过程中，路灯的设置起到了重要的作用。
而路灯的正常运行离不开电力供应，而电缆作为电力传输的关键部分，其截面积的确定对路灯的正常工作起着至关重要的作用。
本文将就路灯线路电缆截面积的确定进行探讨。
二、电缆截面积的意义电缆截面积是指电缆横截面的面积大小，它决定了电流传输的能力。
电缆截面积越大，其所能承受的电流也就越大。
而在路灯线路中，电缆所需传输的电流大小与所连接的路灯功率有关。
因此，确定适当的电缆截面积可以确保路灯正常工作。
三、确定电缆截面积的方法确定电缆截面积的方法有多种，可以根据需要选择合适的方法进行计算。
以下是几种常用的方法：1. 根据电缆功率和电流计算根据路灯的功率和工作电压，可以通过以下公式计算电缆所需的截面积：S=PU×√3×η其中，S为截面积，P为功率，U为电压，η为功率因数。
2. 根据电缆阻抗计算根据电缆的阻抗特性，可以通过以下公式计算电缆的截面积：P J=I J2×R J其中，P_J为电缆损耗功率，I_J为电缆传输电流，R_J为电缆阻抗。
通过计算得到的电缆损耗功率可以用来确定电缆截面积。
3. 根据电缆载流量计算根据电缆的载流量，可以通过以下公式计算电缆的截面积：S=I×k J其中，S为截面积，I为电流，k为载流系数，J为电流密度。
四、电缆截面积的选择原则确定电缆截面积时，需要考虑以下几个原则：1. 电缆的传输能力电缆的截面积需要满足所需传输电流的要求，以确保路灯正常工作。
2. 经济性选择合适的电缆截面积还需要考虑经济因素，较大的截面积会增加成本，因此需要在满足传输能力的前提下尽量选择较小的截面积。
3. 安全性电缆的截面积也需要考虑安全性，过小的截面积会导致电缆发热严重，增加安全隐患。
五、电缆截面积的确定实例为了更好地理解电缆截面积的确定方法和原则，下面以一个实例进行说明：假设一条路灯线路上连接了10盏功率分别为100W的路灯，工作电压为220V，功率因数为0.9。
城市照明路灯供电线长度计算公式
城市照明路灯供电线长度计算公式嘿，咱们来聊聊城市照明路灯供电线长度的计算公式。
您想啊，每当夜幕降临，城市的大街小巷被一盏盏路灯点亮，这背后可离不开供电线的功劳。
而要算出合适的供电线长度，那可得有点小技巧。
先来说说这供电线长度和哪些因素有关。
简单来讲，主要得考虑路灯的布局、距离，还有线路的走向等等。
比如说，在一条长长的直路上，路灯均匀分布，那计算起来可能相对简单；但要是道路弯弯曲曲，或者有分支岔口，这可就复杂多啦。
给您举个我亲身经历的事儿。
有一次，我参与了一个新小区周边道路路灯的规划工作。
那小区的道路设计得特别，不是常见的横平竖直，而是有点像个迷宫似的，有不少弯道和拐角。
我们一开始按照常规的方法去估算供电线长度，结果到实际施工的时候发现，线不够长！这可把大家急坏了，工程进度也受到了影响。
后来经过仔细研究，我们发现问题出在没有充分考虑到线路拐弯时的额外长度。
您看，就这么一个小细节没注意到，就闹了个大乌龙。
那到底怎么算呢？一般来说，我们可以把路灯看作一个个点，然后根据它们之间的距离，逐步累加。
但这里要注意，别忘了加上线路拐弯、分支等地方的余量。
具体的计算公式可以这样：总长度 = （相邻路灯间距×路灯数量）+ 拐弯处增加长度 + 分支处增加长度 + 预留余量。
其中，相邻路灯间距得根据实际情况测量，路灯数量也得一个一个数清楚。
拐弯处增加长度呢，通常要根据拐弯的角度和半径来估算。
分支处增加长度就得看分支的数量和走向啦。
预留余量这一块，一般是总长度的 5% - 10%左右，以应对可能出现的意外情况。
比如说，一条路上有 50 盏路灯，相邻间距是 30 米，有 5 个拐弯，每个拐弯增加 5 米，2 个分支，每个分支增加 8 米，预留余量按 8%计算。
那供电线长度就是：（30×50） + （5×5） + （2×8） + [（30×50 + 5×5 + 2×8）×0.08] ，算下来就是 1500 + 25 + 16 + 123.2 = 1664.2 米。
路灯配电缆计算公式说课讲解
道路照明配电相关问题汇总： 1. YJV 电缆各规格供电半径估算：1.1 根据电压降计算初步确定电缆截面及长度：一般情况下道路照明供电线路长，负荷小，导线截面较小，则线路电阻要比电抗大得多，计算时可以忽略电抗的作用。
又由于照明负荷的功率因数接近1，故在计算电压损失时，只需考虑线路的电阻及有功功率。
由此可得计算电压损失的简化计算公式：(0.5)%p X l M U CS CS+∆==由于从配电箱引出段较短为X ，支路电缆总长为L 。
则：2%CS U L X P∆=-对于三相供电：1500S L X P =-，对于单相供电：251.2S L X P=-P —负荷的功率，KW ； L —线路的长度，m ； X —进线电缆的长度，m ；U%—允许电压损失（CJJ45-2006-22页，正常运行情况下，照明灯具端电压应维持在额定电压的90%—105%。
为了估算电缆最大供电半径取%10%U ∆= ）C —电压损失计算系数(三相配电铜导线75C =,单相配电铜导线12.56C =)举例：假设一回路负荷计算功率为N KW ，试估算不同电缆截面的供电线路长度?YJV 电缆各规格供电半径估算表：电缆截面 三相配电单相配电415006000S L X P N ==- 251.21004.8S L X P N ==-615009000S L X P N ==- 251.21507.2S L X P N ==-10150015000S L X P N ==- 251.22512S L X P N ==-16150024000S L X P N ==- 251.24019.2S L X P N==-25150037500S L X P N ==- 251.26280S L X P N ==-35150052500S L X P N ==- 251.28792S L X P N==-50150075000SL XP N==-251.212560SL XP N==-1.2 校验路灯单相接地故障灵敏度来确定电缆最大长度：道路照明供电线路长、负荷小、导线截面较小，则回路阻抗较大。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
道路照明配电相关问题汇总： 1. YJV 电缆各规格供电半径估算：1.1 根据电压降计算初步确定电缆截面及长度：一般情况下道路照明供电线路长，负荷小，导线截面较小，则线路电阻要比电抗大得多，计算时可以忽略电抗的作用。
又由于照明负荷的功率因数接近1，故在计算电压损失时，只需考虑线路的电阻及有功功率。
由此可得计算电压损失的简化计算公式：(0.5)%p X l M U CS CS+∆==由于从配电箱引出段较短为X ，支路电缆总长为L 。
则：2%CS U L X P∆=-对于三相供电：1500S L X P =-，对于单相供电：251.2S L X P=-P —负荷的功率，KW ； L —线路的长度，m ； X —进线电缆的长度，m ；U%—允许电压损失（CJJ45-2006-22页，正常运行情况下，照明灯具端电压应维持在额定电压的90%—105%。
为了估算电缆最大供电半径取%10%U ∆= ）C —电压损失计算系数(三相配电铜导线75C =,单相配电铜导线12.56C =)举例：假设一回路负荷计算功率为N KW ，试估算不同电缆截面的供电线路长度?YJV 电缆各规格供电半径估算表：电缆截面 三相配电单相配电415006000S L X P N ==- 251.21004.8S L X P N ==-615009000S L X P N ==- 251.21507.2S L X P N ==-10150015000S L X P N ==- 251.22512S L X P N ==-16150024000S L X P N ==- 251.24019.2S L X P N==-25150037500S L X P N ==- 251.26280S L X P N ==-35150052500S L X P N ==- 251.28792S L X P N==-50150075000S L X P N ==- 251.212560S L X P N==-1.2 校验路灯单相接地故障灵敏度来确定电缆最大长度：道路照明供电线路长、负荷小、导线截面较小，则回路阻抗较大。
故其末端单相短路电流较小（甚至不到100A ），这样就有可能在发生单相短路故障时干线保护开关不动作。
2. 路灯采用“TN-S 系统”相关配电问题汇总： 2.1路灯采用“TN-S 系统”单相接地故障电流计算； 下面举例对TN-S 系统路灯单相接地故障进行计算：一路灯回路长990m ，光源为250W 高压钠灯（自带电容补偿，cosa 0.85=，镇流器损耗为10%）。
布置间距为30m （该回路共有990/30=30套灯具），采用一台100KV A 的路灯专用箱变来供电，箱变内带3m 长LMY —4（40X4）低压母线。
采用三相配电，电缆截面为YlV —4X25+1X16。
灯具引接线为BVV-3X2.5，灯杆高为10米。
试计算其单相接地故障电流？方法一：单相接地故障电流按照相—保回路进行计算。
该相—保回路总共用高压系统、变压器、低压母线、低压电缆、灯头引接线等阻抗元件，单相接地故障电流为：d 220I =R —回路各元件相保电阻之和； X —回路各元件相保电抗之和；12345R R R R R R =++++ 12345X X X X X X =++++12345(,,,,)R R R R R 表示高压系统、变压器、低压母线、低压电缆、灯头引接线的相保电阻。
12345(,,,,)X X X X X 表示高压系统、变压器、低压母线、低压电缆、灯头引接线的相保电抗。
查《工业与民用配电设计手册》第三版中的表4—21至4—25有： 高压系统：110.05m ,0.53m )R X =Ω=Ω（，变压器2233.68m ,63.64m )R X =Ω=Ω（，低压母线330.3723 1.116m ,0.4513 1.353m )R X X X ==Ω==Ω（，低压电缆442.699990m ,0.192990m )R X X X =Ω=Ω（,灯具引接线5520.6410m ,0.2910m )R X X X =Ω=Ω（所以：0.0533.680.3722672.01206.42912.5 R=++++=0.5363.640.451190.08 2.9257.6 X=++++=d22022075I A===方法二：当单相接地故障发生在回路的最末端时，忽略（高压系统、变压器、低压母线、灯头引接线等）的影响。
根据施耐德培训手册提供的TN-S系统短路电流计算公式有：phd0.81mOU SILρ=+（）oU—相电压，220VphS—相线的截面ρ—正常温度条件下导体的电阻率，0ρ=0.0225 90C时phm mPESS—相线截面与PE线截面之比=L—计算回路总长代入公式有：phd0.80.822025440077251m570.0225(1)99016OU S X XI AL X Xρ==== ++（）YJV电缆各规格单相短路电流估算表：注：计算回路长度设为1KM。
该表格只例举了部分常用电缆截面规格的单相短路电流。
结论：1. 由两种计算方法得出的结果相差甚小，今后可采用较为简便的方法二用于工程计算。
2. 由计算可知，加大导线截面（尤其是PE线截面），可显著增大单相接地故障短路电流值，它理应成为提高路灯短路灵敏度的首选措施。
2.2 TN-S系统的灯具短路保护：由于MCB及RCD成本相对较高，且容易被盗。
所以可采用成本低廉的RL1熔断器用于单个灯具的短路保护，小电流熔断器的灵敏系数基本都是十几以上，因此当短路时熔体通常会迅速熔断（大多在0.01S以内），这样只要干线保护断路器的短路短延时时间整定为0.2S，就可以通过动作时间来满足级间配合。
常见灯具短路保护用熔断器选型表光源类型镇流器损耗计算电流计算公式熔体电流值NG150 10% 0.83A≥0.83X2.47取4ANG250 10% 1.4A≥1.4X2.47取4ANG400 10% 2.22A≥2.22X2.47取6A2.3 TN-S系统的保护接地：在TN-S系统中发生单相接地故障时，故障电流流经相线和PE 线，可以通过干线的带短延时短路的断路器来切断故障电流，从而有效避免了触电的危险。
但是当PE线折断时，则负荷侧电气设备的金属外壳就带220V 的危险电压，接触该电气设备就会发生触电事故。
若采用在负荷侧每套路灯处装设接地装置，发生单相接地故障时原来的TN-S 系统就变成了TT 系统，原来TN-S 系统干线保护断路器则无法切断故障电流，故在每套路灯处装设接地装置并不能有效防止触电的危险。
3. 路灯采用“TT 系统”相关配电问题汇总： 3.1 TT 系统接地故障分析：故障电流值为：d n u 22015.7410O U I AR R ===++ 故障电压为：dd d 15750U I XU V V ==>由此可见故障电流将产生危险接触电压，故障电流小于断路器整定电流，若采用普通的断路器无法将接地故障电流在有效时间内切除，一旦接触将会发生触电事故。
TT 系统可采用RCD 来防护间接触电。
脱扣条件：接触电压≤安全电压 即，50u /50/105U UL U R XI I U R A ≤⇒≤==3.2 TT 系统的灯具短路保护：路灯虽处室外环境，到其安装场所一般都较为开阔，一旦人触电都较容易摆脱；此外国内外规范标准等，均未明确将路灯安装场所归类到“特殊环境”。
所以路灯TT 系统的保护装置符合下式条件即可：50A A R I ≤A R —外露可导电部分的接地电阻和PE 线电阻之和A I —保护装置切断故障回路的动作电流3.2.1 采用熔断器来切断灯具短路电流若发生金属性短路，其短路电流特别大，熔断器将及时熔断。
若发生绝缘破坏或火线碰壳短路时：当4A R =Ω时，5012.54A I A ==,熔体熔断。
当30A R =Ω时，50 1.730A I A ==,熔体不熔断，起不到保护作用。
此时只能靠干线漏电保护器动作来切断故障电流，造成大范围停电。
灯具保护开关采用熔断器，而干线开关采用RCD 时，无论在分断时间和动作电流上，二者都较难配合，即当灯具发生接地故障时，作为干线开关的RCD 和可能会出线越级跳闸。
3.2.2 采用漏电保护器来切断灯具短路电流若采用RCD 用于灯具短路保护，取30mA N I =，则5016660.03A R ==Ω。
由此可见，若同一回路的上下级均采用RCD 作为接地故障保护，对接地电阻值的要求比较宽松，很容易满足。
从而没有必要对每个灯杆处设置接地体。
但若采用熔断器作为灯具短路保护，则要求灯杆处的保护接地电阻越小越好。
并且当发生接地故障时，通过上下级RCD 的动作时间差，无疑能满足动作选择性的要求。
但是灯具处采用RCD 保护时，存在成本较高，容易被盗等问题。
故仅在经济条件许可及管理完好的小区才考虑采用RCD作为末端保护。
3.3 TT系统的保护接地：3.3.1 各路灯的保护接地极共用3.3.2 各路灯的保护接地极独立分设3.3.3 工作接地极与保护接地极的合理间距3.4.路灯回路保护开关的选取：5.灯具的短路保护：6.保护接地：7.路灯控制和保护用开关的选型：8.控制和保护用开关与电缆配合推荐表：9.电缆与保护管管径配合推荐表：由于PE电力电缆保护管材既具有良好的刚性、强度、也有很好的柔性有利于管道的安装，所以广泛应用于道路照明回路电缆的保护。
正确合理的选择PE管规格既要经济，又要符合规范要求。
故制做该表仅供参考：电缆与保护管管径配合推荐表。
