Policies The Policies are concise, unambiguous statements that reflect the basic tenets of how Shell conducts its well control business. Policies help define how we operate, and under normal circumstances are to be complied with to the letter. In circumstances where it is impossible, impractical, irresponsible or imprudent to adhere strictly to policy such circumstances must be covered by the OU specific Well Control manual or by an approved dispensation and referenced in the well program. Procedures & Practices The Procedures & Practices in this manual are set as minimum acceptable standards The responsibility lies directly with the Well/Rig Team and Operating Unit Management to put these procedures and practices into effect or to generate OU specific procedures that will meet Policy objectives. Because well teams have the responsibility of specifying well control procedures as an integral part of the planning and execution of drilling, completion, workover and other well intervention programmes, they also have the responsibility to justify the adoption of procedures and will be held accountable. Where there is the possibility to take more than one course of action it is required that a risk assessment be conducted to determine the preferred course of action. This risk assessment can be either qualitative or quantitative but should as a minimum address the following matters: 1 2 3 A subjective evaluation of the likelihood that events will happen. The likelihood that particular consequences will occur. The acceptability of this combination of likely events and consequences.

Well control method压井方法-IWCF井控教材

Well control method压井方法-IWCF井控教材
18
F C P
0 90
180
360
270
H.KhedersoDec.
900
Wait & Weight Method
I C P
F C P
Time
19
0 5
10 15
20
H.Khedersolh
30 35
40
25
2004Dec.
50
45
Procedure for Wait & Weight Method
Do not allow the pump to change speed.
9
H.Khedersolh
2004Dec.
Procedure for Driller’s Method
6) Circulate the influx out, holding SIDPP constant at ICP. When all the influx has been pumped out, You can stop the pump & shut the well in simultaneously.
2
H.Khedersolh
2004Dec.
Well Control Methods
Many well control methods are available:
- Driller’s method, - Wait & weight method, The most common. - Concurrent method, - Volumetric method, - Top kill, - Low choke pressure method.
2004Dec.

井控手册(J部分)

井控手册(J部分)

井控手册(J部分) work Information Technology Company.2020YEAR目录1.0 钻井防喷器组 .......................................................................................................................... - 1 -1.1‘A’级10,000 PSI防喷器组 (1)1.1.1 ‘A’级 10,000 psi防喷器组组合(正常)........................................................................ - 1 -1.1.2 ‘A’ 级10,000 psi防喷器组组合(复合钻具).................................................................. - 5 -1.2‘A’级5,000 PSI防喷器组 (6)1.2.1 ‘A’ 级5,000 psi防喷器组组合(正常)............................................................................ - 6 -1.2.2 ‘A’ 级5,000 psi防喷器组合(复合钻具)........................................................................ - 9 -1.3‘A’级3,000 PSI防喷器组 .. (10)1.3.1大尺寸井眼(深气井等)............................................................................................... - 11 -1.3.2小尺寸井眼(油井等)................................................................................................... - 12 -1.4‘B’级3,000PSI防喷器组 (15)1.5‘C’级3,000PSI防喷器组 (16)1.6‘D’级分流器组合 (17)1.7钻井防喷器设备的常规要求 (18)1.7.1环型防喷器....................................................................................................................... - 20 -1.7.2固定式闸板防喷器........................................................................................................... - 20 -1.7.3变径闸板防喷器............................................................................................................... - 21 -1.7.4剪切全封闸板................................................................................................................... - 21 -1.7.5防喷器侧面的盲板法兰................................................................................................... - 23 -1.7.6压井管线、备用压井管线和节流管线的最小通径要求 ............................................... - 23 -2.0修井防喷器组........................................................................................................................ - 23 -2.1‘I’级2000 PSI防喷器组 (24)2.2‘II’型3000 PS修井防喷器组合 (24)2.3‘III’级5000 PSI修井防喷器组 (25)2.4‘IV’级10000 PSI修井防喷器组 (26)2.5修井防喷器设备的常规要求 (26)2.5.1环型防喷器....................................................................................................................... - 28 -2.5.2 固定式闸板防喷器........................................................................................................... - 29 -2.5.3变径闸板防喷器............................................................................................................... - 29 -2.5.4剪切全封闸板................................................................................................................... - 29 -2.5.5防喷器侧面的盲板法兰................................................................................................... - 30 -2.5.6压井管线、备用压井管线和节流管线的最小通径要求 ............................................... - 31 -3.0特殊井作业防喷器组合......................................................................................................... - 31 -3.1连续油管作业时防喷器设备要求 (31)3.1.1低压连续油管防喷器设备要求....................................................................................... - 31 -3.1.2高压连续油管防喷器设备要求....................................................................................... - 32 -3.2起下油管作业防喷器组合 (34)3.2.1低压起油管作业防喷器设备要求................................................................................... - 34 -3.2.2高压起下油管作业防喷器设备要求............................................................................... - 35 -3.3电缆作业时防喷器组合. (36)3.3.1裸眼电缆作业时防喷器要求(过平衡条件) ............................................................... - 36 -3.3.2套管内电缆作业时防喷器要求(欠平衡条件) ........................................................... - 36 -4.0节流管汇 ............................................................................................................................... - 37 -4.0.1工作压力10,000 psi节流管汇 ........................................................................................ - 38 -4.0.2工作压力5,000 psi节流管汇 .......................................................................................... - 39 -4.0.3工作压力3,000 psi节流管汇 .......................................................................................... - 42 -4.1安装放置. (43)4.2节流管汇压力级别 (43)4.3节流管线规范 (43)4.4节流管汇出口 (43)4.4.1火炬管............................................................................................................................... - 43 -4.4.2分离器管线....................................................................................................................... - 44 -4.5节流阀要求 (45)4.6阀门要求 (45)4.7压力表 (45)4.8线路维护 (45)4.9正常阀门状态 (45)5.0储能器关闭单元 .................................................................................................................... - 46 -5.1流体要求 (46)5.2设计要求 (46)5.3氮气瓶预充压力要求 (46)5.4操作控制要求 (46)5.5放置储能器 (47)5.6泵系统 (47)5.7调压阀压力设置 (47)6.0筛选防喷器关闭设备................................................................................................................ - 47 -6.1一般要求 (47)6.2大小计算 (48)6.3改变大小计算 (51)7.0防喷器........................................................................................................................................ - 54 -7.1环型防喷器 (54)7.1.1H YDRIL‘MSP’环型防喷器 (55)7.1.2 Hydril ‘GK’ 环型防喷器....................................................................................... - 55 -7.1.3 Hydril‘GL’环型防喷器........................................................................................... - 56 -7.1.4 Shaffer球型防喷器.................................................................................................... - 57 -7.1.5 Cameron‘D’型环型防喷器....................................................................................... - 58 -7.2密封件 (59)7.3用环型防喷器起下钻 (60)7.4闸板防喷器 (60)7.4.1 Hydril ‘V’ 型闸板防喷器 ..................................................................................... - 60 -7.4.2 Shaffer‘LWS’型闸板防喷器 ................................................................................... - 61 -7.4.3 Shaffer‘SL’型闸板防喷器 ..................................................................................... - 62 -7.4.4 Cameron‘U’型闸板防喷器....................................................................................... - 62 -7.5闸板芯子结构 (63)7.5.1Hydril 闸板芯子........................................................................................................... - 63 -7.5.2 Cameron 闸板芯子....................................................................................................... - 63 -7.5.3 Shaffer 闸板芯子....................................................................................................... - 64 -7.6变径闸板 (65)7.7剪切全封闸板 (66)7.8二次密封 (68)8.0辅助井控设备............................................................................................................................ - 68 -8.1泥浆池液面检测器 (68)8.2泥浆流量指示器 (69)8.3泥浆气体分离器 (69)8.3.1除气器............................................................................................................................ - 69 -8.3.2泥浆气体分离器............................................................................................................ - 70 -8.4全开安全阀 (72)8.5内防喷器 (73)8.6钻井节流阀 (74)8.7起下钻循环罐 (75)8.8泵冲计数器 (76)8.9气体探测器 (77)8.10泥浆录井 (77)8.11泥浆密度记录仪 (77)8.12钻速记录仪 (77)8.13防磨套 (77)8.14钻杆浮阀 (78)8.15起阀堵头 (78)8.16背压阀 (79)8.16.1 单向背压阀................................................................................................................. - 79 -8.16.2双向式单流阀.............................................................................................................. - 80 -8.17C OFLEX软管 (81)8.18W ECO连接件 (81)8.19C HIKSANS连接件 (82)由于井控装置的组合方式和压力等级因来源标准不同而不同,所以其组合方式和压力等级等必须要经总经理以及钻井和修井工况等认可才行,钻井监督负责这些标准的执行,平台经理要确保设备完好和正确安装,所有井控装置执行API标准,如果标准中没有详细说明,那么则按以下条例执行:●空井、环空和下钻时关井方法●往井内打压和循环溢流的方法●控制泄压(井内流体)方法●任何功能失效时设备中有备用方法第三次编辑的沙特Aramco井控手册与修订本的不同之处在于其在右侧空白处有一条粗垂直线1.0 钻井防喷器组钻井作业程序要指定使用防喷器组1.1 ‘A’级 10,000 psi防喷器组‘A’级 10,000 psi防喷器组在沿海地区和海上的井使用,在这些地区井口压力可以大于5,000 psi却不会超过10,000psi.,所有工作压力10,000 psi的设备符合NACE 的 MR-01-75标准(最后修订本),除去环型防喷器是5000 psi外,所有部件满足10,000 psi压力级别,所有防喷器上的法兰都是13-5/8" 或者11”10M.,没有必要使用10,000 psi的旋转头,每只闸板防喷器本体侧面上有两只4-1/16" 10M法兰出口,可以在已经装好的防喷器组上更换闸板芯子1.1.1 ‘A’级 10,000 psi防喷器组组合(正常)当使用一种尺寸的钻杆时(全井一种尺寸),防喷器组合见图J.1a) 要安装一只井口四通(套管头),其端部是13-5/8"或11” 10M 法兰,两侧是2只 3-1/16" 10M法兰出口,这是用来进行备用压井作业的,其中一侧装有2只3-1/16" 10M平板阀和一块3-1/16" 10M盲板法兰,另外一侧装有1只手动平板阀(离井口较近)和1只液动平板阀(与备用压井管线连接),备用压井管线是一根法兰连接的独立钢管线,最少3"-10M压力等级,可以混合使用Coflex 软管和钢管,备用压井管线从井口接出直到坡道(大约90英尺),使用1只Weco 型1502焊接油壬连接到应急泵(不允许用丝扣连接)注意:上面所有工作压力3000 psi的井控装置只用法兰、焊接、整体或集成的连接b) 如果井口上法兰低于基础面,就需要使用1只13-5/8" 或11” 10M的间隔四通,如果井口四通的法兰不是13-5/8" 或11”,就需要1块双栽丝的转换法兰c) 在井口四通上面装 1只13-5/8" 或11” 10M的双闸板防喷器,内装主半封闸板芯子(下部)和全封闸板芯子(上部)d) 在双闸板防喷器的上面装1只13-5/8" 或11” 10M法兰连接的钻井四通,两侧有2只4-1/16" 10M的法兰出口,在压井管线一侧装1块双栽丝4-1/16" 10M ×2-1/16"10M转换法兰,从钻井四通出来,有:●1只2-1/16"手动平板阀(法兰连接)●1只2-1/16"液动平板阀(法兰连接)●1只2-1/16"间隔四通(法兰连接)●1只2-1/16"法兰三通在三通的每一边都有1只2-1/16"手动平板阀(法兰连接)和1只2-1/16"单流阀(法兰连接),在四通远端,有1根压井管线,压力级别是10M并且从井口到坡道的距离最少90英尺,连接有1块焊接Weco 2"油壬的法兰,在四通主要一边,压井管线压力级别是10M并直接与泥浆泵或者立管管汇连接,在压井管线和5M立管之间有1只10M手动隔离阀,在节流管线上,从钻井四通出来有:●1只4-1/16"手动平板阀(法兰连接)●1只4-1/16"液动平板阀(法兰连接)●1只4-1/16"管线并连接1只1只4-1/16"手动平板阀(在节流管汇上)所有钢管线是由10M法兰、三通、整体整体弯头和工作压力为10M的管线组成,所有三通必须装可以更换的10M的盲板法兰(不能使用焊接三通),在压井管线、备用压井管线或节流管线上不应使用Chiksans 和 Weco的连接件,可以在压井管线和备用压井管线上混合使用Coflex软管和钢管e)10M钻井四通上面装 1只13-5/8" 或11” 10M的双闸板防喷器,内装半封闸板芯子(上部)和剪切全封闸板芯子(下部)f)在双闸板防喷器的上面装1只环型防喷器,下法兰是13-5/8" 或11” 10M,上部是栽丝,可以上好栽丝g)在环型防喷器上面装 1只13-5/8" or 11” 5/10M旋转头(法兰连接),旋转头旁通是9" 3M 法兰出口,如果二者连接法兰不配套则需要间隔四通转换1.1.2 ‘A’ 级10,000 psi防喷器组组合(复合钻具)当使用复合钻具时,其防喷器组合和单一钻具防喷器组合基本相同,但是在下面的双闸板防喷器的全封闸板芯子要换成与小尺寸钻杆配套的闸板芯子,如表J.2.注意:上面所有工作压力3000 psi的井控装置只用法兰、焊接、整体或集成的连接1.2 ‘A’级5,000 psi防喷器组‘A’级 5,000 psi防喷器组在沿海地区和海上的井使用,在这些地区井口压力可以大于1,000 psi却不会超过5,000psi.,所有工作压力5,000 psi的设备符合NACE 的 MR-01-75标准(最后修订本),所有部件满足5,000 psi压力级别,所有防喷器上的法兰都是13-5/8" 或者11” 5M.,每只闸板防喷器侧面有2只 3-1/8"5M (或更大一些)出口,双闸板有4只出口,可以在已经装好的防喷器组上更换闸板芯子沿海地区所有‘A’级 5,000 psi防喷器组都在位于钻井四通上部的闸板腔室内装上剪切全封闸板,在海上有气顶地区和居住区所钻井上使用的防喷器组要注意防高 H2S,剪切闸板的详细应用在1.7.4.部分提供1.2.1 ‘A’ 级5,000 psi防喷器组组合(正常)当使用一种尺寸的钻杆时(全井一种尺寸),防喷器组合见图J.3a)要安装一只井口四通,其端部是13-5/8"或11” 3M 法兰,两侧是2只 2-1/16" 3M法兰出口,这是用来进行备用压井作业的,其中一侧装有2只2-1/16" 3M 平板阀上和一块2-1/16" 3M盲板法兰,另外一侧装有1只2-1/16" 3M手动平板阀(离井口较近)和1只2-1/16" 3M液动平板阀(与备用压井管线连接),备用压井管线是一根法兰连接的独立钢管线,最少2"-5M压力等级,可以混合使用Coflex软管和钢管在海上作业时,备用压井管线从井口接出直到坡道(大约90英尺),使用1只2" 1502焊接油壬连接到应急泵(不允许用丝扣连接)注意:如果使用剪切全封闸板,备用压井管线则需要是3”-5 M的,手动平板阀要使用2”×3”的双栽丝法兰来转换注意:如果井口四通顶部法兰是5M,那么其侧出口阀门也应当是5M.注意:上面所有工作压力3000 psi的井控装置只用法兰、焊接、整体或集成的连接b)如果井口上部法兰低于基础面,就需要使用1只13-5/8" 或11” 5M的间隔四通c) 在井口四通上面装 1只13-5/8" 或11” 5M的单闸板防喷器,内装主半封闸板芯子,对复合钻具可以选择变径闸板芯子(要有最小防 H2S等级和温度等级),但是主半封闸板芯子必须在1只固定闸板防喷器上注意:卡麦隆生产的变径高温VBR-II闸板芯子是5M防喷器唯一能使用的闸板芯子,关于其使用细节在1.7.3.部分提供d) 在单闸板防喷器的上面装1只13-5/8" 或11” 5M法兰连接的钻井四通,两侧有2只3-1/8"5M的法兰出口e) 在压井管线一边装上1只3-1/8" 5M×2-1/16" 5M双栽丝法兰从钻井四通出来,在节流管线上有:●1只3-1/8" 5M手动平板阀(法兰连接)●1只"3-1/8" 5M液动平板阀(法兰连接)1只3-1/8" 5M管线或Coflex软管连接到节流管汇上1只3-1/8"5M手动平板阀所有钢管线都由5M法兰、三通、整体弯头和工作压力为5M的管线组成,所有三通(不能使用焊接三通)必须装可以更换的5M的盲板法兰在压井管线、备用压井管线或节流管线上不应使用Chiksans 和 Weco的连接件,可以在压井管线和备用压井管线或节流管线上混合使用Coflex软管和钢管f) 要安装2只13-5/8"或11" 5M单闸板防喷器(或1只双闸板防喷器),具体要求见1.7.4部分g) 在闸板防喷器的上面安装1只13-5/8" 或11" 5M 下法兰上栽丝的环型防喷器,可以先装上栽丝h)可以选择安装1只13-5/8" 5M 或 11" 5M的旋转头1.2.2 ‘A’ 级5,000 psi防喷器组合(复合钻具)当使用复合钻具时,其防喷器组合和单一钻具基本相同,但是在下面的双闸板防喷器的全封闸板芯子要换成与小尺寸钻杆配套的闸板芯子,见图J.4注意:上面所有工作压力3000 psi的井控装置只用法兰、焊接、整体或集成的连接1.3 ‘A’级 3,000 psi防喷器组‘A’级 3,000 psi防喷器组要安装在大尺寸井眼上(如18-5/8"套管等)和井口压力达到3000 psi油藏井1.3.1大尺寸井眼(深气井等)所有工作压力3,000 psi的设备符合NACE 的 MR-01-75标准(最后修订本),所有防喷器部件满足3,000 psi压力级别,所有防喷器上的法兰都是26-3/4" 或20-3/4” 3M.,每个闸板防喷器侧面有2只 4-1/16" 3M 出口,双闸板有4只,可以在已经装好的防喷器组上更换闸板芯子,防喷器由下到上的组合如下:a) 要安装一只井口四通(18-5/8"端面或套管四通),其端部是20-3/4"3,000 psi 法兰,两侧是2只 3-1/16" 3M法兰出口,这是用来进行备用压井作业的,其中一侧装有1只3-1/16" 3M平板阀上和一块3-1/16" 3M盲板法兰,另外一侧装有1只3-1/16" 3M手动平板阀(离井口较近)和1只3-1/16" 3M液动平板阀(与备用压井管线连接),备用压井管线是一根法兰连接的独立钢管线,最少3"-10M压力等级,可以混合使用Coflex软管和钢管,备用压井管线从井口接出直到坡道(大约90英尺),使用1只3" 1502 Weco焊接油壬(不允许用丝扣连接)连接到应急泵b)如果井口上部法兰过低,就需要使用1只20-3/4” 3M的间隔四通c)在井口四通上面装 1只26-3/4” or 20-3/4” 3M的单闸板防喷器,内装主半封闸板芯子,如果使用26-3/4”防喷器组,就需要1块20-3/4” 3M ×26-3/4”的双栽丝转换法兰d)在单闸板防喷器的上面装1只26-3/4” 或 20-3/4” 3M法兰连接的钻井四通,两侧有2只4-1/16" 10M的法兰出口,在压井管线和节流管线上阀门排列与‘A’ 级10,000 psi防喷器相同,见图J.5e)安装1只26-3/4" 或 20-3/4" 3M 双闸板防喷器或者2只单闸板防喷器,在防喷器中装全封闸板芯子(下部)和半封闸板芯子(上部)注意:上面所有工作压力3000 psi的井控装置只用法兰、焊接、整体或集成的连接f) 在闸板防喷器上部要装1块26-3/4” or 20-3/4" 3M×30” 1M or 21-1/4" 2M双栽丝转换法兰,如果环型的法兰是26-3/4” 或20-3/4" 3M psi则可以将该法兰省去g) 在闸板防喷器上部装1只环型防喷器(下部是30” 1M 或21-1/4" 2M法兰),可以装上栽丝1.3.2小尺寸井眼(油井等)以钻井经理的处理准则,一些油井需要‘A’ 级3,000 psi防喷器组而不是‘B’ 级3,000 psi防喷器组,所有工作压力3,000 psi的设备符合NACE 的MR-01-75标准,所有‘A’ 级3,000 psi防喷器组的部件都是3,000 psi压力等级并且法兰是13-5/8" 3M的,每只闸板防喷器有2只3-1/16" 3M侧出口,双闸板有4只,在有气顶地区或居住区的井需要安装剪切全封闸板,由下到上的防喷器组合如下:a)要安装一只井口四通(13-5/8"端面或套管四通),其端部是13-5/8"3,000 psi 法兰,两侧是2只 2-1/16" 3M法兰出口,这是用来进行紧急压井作业的,其中一侧装有1只2-1/16" 3M平板阀上和一块2-1/16" 3M盲板法兰,另外一侧装有1只2-1/16" 3M手动平板阀(离井口较近)和1只2-1/16" 3M液动平板阀(与备用压井管线连接),备用压井管线是一根法兰连接的独立钢管线,最少3"-10M压力等级或2” 3M等级.,可以混合使用Coflex软管和钢管,备用压井管线从井口接出直到坡道(大约90英尺),使用1只 1502 Weco焊接油壬连接到应急泵(不允许用丝扣连接)注意:如果使用剪切全封闸板,备用压井管线则需要是3”-3M的,手动平板阀要使用2”×3”的双栽丝法兰来转换b) 如果井口上部法兰过低,就需要使用1只13-5/8”3M的间隔四通c)在井口四通上面装 1只13-5/8”3M的单闸板防喷器,内装主半封闸板芯子d)在单闸板防喷器的上面装1只13-5/8” 3M法兰连接的钻井四通,两侧有2只2-1/16" 3M的法兰出口,压井和节流管线的阀门排列设置与‘A’级5,000 psi防喷器组相同,见图J.6所有钢管由3M法兰、三通、整体弯头和工作压力为5M的管线组成,所有三通(不能使用焊接三通)必须装可以更换的3M的盲板法兰在压井管线、备用压井管线或节流管线上不应使用Chiksans 和 Weco的连接件,可以在压井管线和备用压井管线或节流管线上混合使用Coflex软管和钢管注意:上面所有工作压力3000 psi的井控装置只用法兰、焊接、整体或集成的连接e) 安装1只13-5/8" 3M双闸板防喷器或者2只13-5/8" 3M单闸板防喷器,在防喷器中装全封闸板芯子或剪切全封闸板芯子或剪切全封闸板芯子(下部)和半封闸板芯子(上部),具体要求见1.7.4部分f)在闸板防喷器上部要装1只13-5/8" 3M环型防喷器(法兰连接),环型防喷器上端面是栽丝1.4 ‘B’级3,000 PSI防喷器组在所有生产井、注水井、观察井和水处理井最低要使用B’ 级3,000 psi防喷器组(图J.7),所有‘B’ 级3,000 psi防喷器组都是13-5/8” 3,000 psi压力等级,压井、节流管线要求与‘A’ 级3,000 psi防喷器组设备的要求相同,压井管线压力级别是3M的并直接连接到泥浆泵或立管管汇所有三通(不能使用焊接三通)必须装可以更换的3M的盲板法兰,在压井管线、备用压井管线或节流管线上不应使用Chiksans 和 Weco的连接件,可以在压井管线和备用压井管线或节流管线上混合使用Coflex软管和钢管注意:上面所有工作压力3000 psi的井控装置只用法兰、焊接、整体或集成的连接这种防喷器组用在24”套管(K1 or K2井)或18-5/8”(MK1井)的深气井中,所有防喷器是26-3/4” 3M的,前面‘A’ 级3,000 psi.防喷器组已经描述1.5 ‘C’级3,000 PSI防喷器组在Arab-D的所有高压注水井进行钻井和酸化过程中要使用‘C’ 级3,000 psi防喷器组(见图J.8),最少需要1只环型防喷器和1只安装全封闸板芯子(上部)和半封闸板芯子(下部)的双闸板防喷器(或2只单闸板防喷器),在半封闸板的下部有2只3-1/16” 3M出口,1只用来连接压井管线,另1只用来连接节流管线,压井管线上用2-1/16” 3M法兰直接与泥浆泵或立管管汇连相接。

井控常识手册(修井)

井控常识手册(修井)

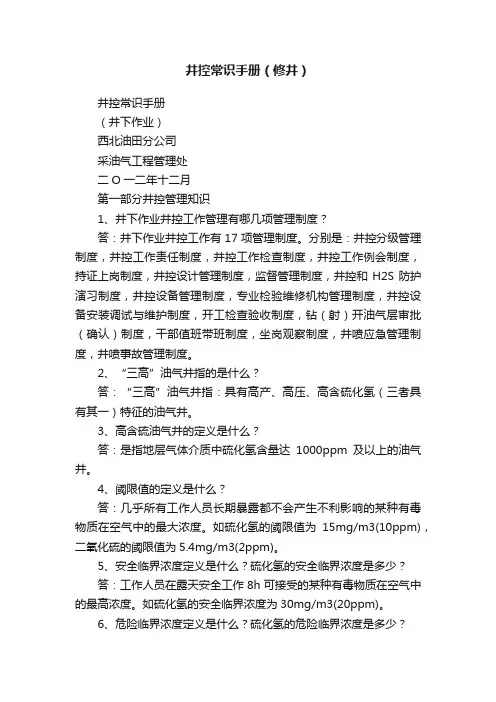

井控常识手册(修井)井控常识手册(井下作业)西北油田分公司采油气工程管理处二Ο一二年十二月第一部分井控管理知识1、井下作业井控工作管理有哪几项管理制度?答:井下作业井控工作有17项管理制度。

分别是:井控分级管理制度,井控工作责任制度,井控工作检查制度,井控工作例会制度,持证上岗制度,井控设计管理制度,监督管理制度,井控和H2S防护演习制度,井控设备管理制度,专业检验维修机构管理制度,井控设备安装调试与维护制度,开工检查验收制度,钻(射)开油气层审批(确认)制度,干部值班带班制度,坐岗观察制度,井喷应急管理制度,井喷事故管理制度。

2、“三高”油气井指的是什么?答:“三高”油气井指:具有高产、高压、高含硫化氢(三者具有其一)特征的油气井。

3、高含硫油气井的定义是什么?答:是指地层气体介质中硫化氢含量达1000ppm及以上的油气井。

4、阈限值的定义是什么?答:几乎所有工作人员长期暴露都不会产生不利影响的某种有毒物质在空气中的最大浓度。

如硫化氢的阈限值为15mg/m3(10ppm),二氧化硫的阈限值为5.4mg/m3(2ppm)。

5、安全临界浓度定义是什么?硫化氢的安全临界浓度是多少?答:工作人员在露天安全工作8h可接受的某种有毒物质在空气中的最高浓度。

如硫化氢的安全临界浓度为30mg/m3(20ppm)。

6、危险临界浓度定义是什么?硫化氢的危险临界浓度是多少?答:有毒物质在空气中达到此浓度时,对生命和健康产生不可逆转的或延迟性的影响,如硫化氢的危险临界浓度为150mg/m3(100ppm)。

7、中石化安全生产十大禁令是什么?答:①严禁在禁烟区内吸烟,在岗饮酒,违者予以开除并解除劳动合同。

②严禁高处作业不系安全带,违者予以开除并解除劳动合同。

③严禁水面作业不按规定穿戴救生衣,违者予以开除并解除劳动合同。

④严禁无操作证从事电气、起重、电气焊作业,违者予以开除并解除劳动合同。

⑤严禁工作中无证或酒后驾驶机动车,违者予以开除并解除劳动合同。

井下作业井控管理现场操作手册

井下作业井控管理现场操作手册

井下作业井控管理现场操作手册前言第一篇井下作业井控相关文件和技术标准第一章中国石油天然气集团公司相关井控文件第一节中油工程字(2006)247号石油与天然气井下作业井控规定第二节中国石油天然气集团公司带压作业技术规程(试行)第三节关于加强高压高含硫高危地区勘探开发安全生产工作的紧急通知第四节中国石油天然气集团公司关于进一步加强井控工作的实施意见第二章井下作业井控相关技术标准第一节含硫化氢油气井井下作业推荐作法第二节含硫化氢的油气生产和天然气处理装置作业的推荐作法第三节SY/T6277-2005含硫油气田硫化氢监测与人身安全防护规程第四节SY/T 6690-2008井下作业井控技术规程第三章华北油田公司相关井控文件及规定(两个新修订的细则)第二篇井控概述第一章积极井控理念(全生命周期井控)概述;第一节井控分级(一、二、三级)第二节井喷的原因及危害第三节做好井控管理工作好的制度和做法(采油厂节选)第二章井下作业井控设计第一节地质设计第二节工程设计第三节施工设计第三章井控车间试压、检修、维护工作标准(标准、制度、操作规程等)第三篇井控装备第一章井控装备概述及要求。

第一节采油(气)井口装置安装第二节防喷器安装标准第三节节流、压井、管汇,放喷管线安装标准第四节防喷器控制装置安装标准第五节液气分离器安装标准第六节放喷管线点火规定第七节井下作业对井控装备的要求第二章井控装备组合及功能第一节防喷器组成及功能第二节节流、压井、放喷管汇组成及功能第三节内防喷工具组成及功能第四节远程控制装置组合及功能第三章现场试压、保养工作标准第一节现场试压标准第二节现场保养工作制度第四章井控装备管理使用规定第一节防喷器第二节节流、压井、放喷管汇第三节内防喷工具第四节远程控制装置第五节仪表仪器第四篇井下作业过程中的井控工作第一节施工前的准备1、井场勘察与布置2、施工设计井控要求3、井控装备现场安装4、施工井井控技术交底第二节洗井(替喷)第三节压井(常用几种压井方法)第四节起下作业第五节带压作业第六节射孔作业第七节试油诱喷作业(抽汲、气举、泵排)第九节试油(测试)作业第十节常规打捞作业打捞施工的井控作业要求一、施工前的井控准备工作施工前,作业队应向全队职工进行地质、工程和井下等式方面的技术措施交底,并明确班组各岗位分工。

井控手册(K部分)

井控手册(K部分)

井控手册(K部分) work Information Technology Company.2020YEAR井控手册维护和检测要求部分目录1.0防喷设备的维护 .................................................................................................... - 1 -2.0防喷设备检测........................................................................................................ - 3 -2.1常用压力检测要求 (3)2.2‘A’级10M防喷器组的试压检测要求 (5)2.3‘A’级5M防喷器组的试压检测要求 (7)2.4‘A’级3M防喷器组的试压检测要求 (8)2.5‘B’级3M防喷器组的试压检测要求 (9)2.6‘C’或‘II’级3M防喷器组的试压检测要求 (10)2.7‘D’级分流器组试压检测要求 (11)3.0压力检测程序.............................................................................................................. - 12 -3.1性能检测和流动检测 (12)3.2向防喷器组灌水 (12)3.3套管检测 (13)3.4剪切闸板检测(全封闸板或者其它防喷器组合) (14)3.5环型防喷器检测 (15)3.6上部半封闸板检测 (15)3.7可靠密封节流阀检测 (16)3.8节流管汇上平板阀检测 (17)3.9节流管汇上阀门检测 (18)3.10节流管路上阀门检测 (19)3.11液动平板阀检测 (20)3.12节流、压井管线手动平板阀检测 (21)3.13主半封闸板检测 (22)3.14小尺寸半封闸板检测 (23)3.15方钻杆、地面循环装置、安全阀检测 (24)3.16套管头阀门检测 (25)4.0储能器检测.................................................................................................................. - 25 -5.0试压时的悬挂限制...................................................................................................... - 27 -6.0套管闸板的试压检测.................................................................................................. - 28 -1.0防喷设备的维护防喷设备是关键的装置,必须随时随地保持在正常工作状态。

井控模拟训练手册概要

井控模拟训练手册概要

重庆科技学院井控技术模拟训练手册沈亚明编重庆科技学院石油工程实验中心2014 年2 月1、训练一、正常钻进接钻杆训练------------------------------------------- 21、训练二、正常钻进与关井训练------------------------------------------- 42、训练三、起钻铤与关井训练------------------------------------------- 63、训练四、司钻法压井训练--------------------------------------------- 8训练一、正常钻井接钻杆操作训练一、训练目的:1、掌握正常钻井司钻操作方法。

2、熟悉钻压、转速、排量调节操作方法。

3、了解钻压、转速、排量与钻速的关系。

二、训练设备:DS-2、DS-7 钻井模拟器各一套三、操作要点:1、在主控计算机和图形计算机上选择正常钻井程序,打开环形闸板,上半封闸板,全封闸板,下半封闸板;关闭放喷阀。

2、在泥浆管汇上,把闸门调节为单泵立管正循环状态。

3、下钻,开泵。

在司钻台按1 开始按钮,启动绞车步骤:首先将右侧“驻车制动”向下拉到刹车位置,然后选择交流电机。

注意:将电机启动后,需要将“驻车制动”恢复到中间位置才可使钻具活动。

松刹把,下钻至钻头距井底2-3米2997处,刹刹把。

开泵,启动泥浆泵步骤:首先将MP1 REF旋钮调整至最小,然后将MP1开关打至“ ON”状态。

最后调节MP1 REF旋钮可调整泵冲,调排量30L/S。

指重表调零。

调整泥浆密度。

4、开转盘,下钻井底,加钻压。

首先将RT REF旋钮调整至最小,然后将RT开关打至“FWD ” 状态。

最后调节RT REF旋钮可调整转速80r/min。

松刹把,下钻至钻头距井底3000米,刹刹把加钻压,看指重表,慢慢向前推刹把加钻压12T,钻压不能超过20 T。

5、正常钻进,控制钻压。

钻井井控常识普及手册

钻井井控常识普及手册

延长油田股份有限公司钻井井控常识普及手册(试行)前言井喷是事故,井喷失控是灾难性事故,罗家16H水平井井控事故造成243人死亡,6人被送进监狱。

无数血淋淋事故时刻在警醒我们,井控能力是钻井人员自保之本。

井控工作是钻井安全的保护神,更是钻井人生命的保护神。

因此,请您对钻井井控工作给予更多的敬畏、足够的重视。

掌握井控基本知识是保障钻井安全的基础,为此,我们编写了这本手册,希望给广大延长钻井人掌握井控技能带来方便和帮助。

水平有限,不足之处,敬请批评指正。

一、井喷失控的危害井喷失控后轻则损坏设备、引发井下复杂事故,造成严重经济损失,且多数事故常伴随人身伤害,重则造成群体性伤亡。

罗家16H水平井,发生井喷失控,导致H2S大量外泄,造成243人死亡,4000多人受伤,6万多人被疏散,9万多人受灾,造成直接经济损失6432.31万元。

此外,井喷失控还会造成环境污染、油气资源浪费和恶劣社会影响等。

二、正确认识井控工作井喷很可怕,危害极严重,但实践证明,只要我们系统地做好井控工作,井喷事故就能避免。

因此掌握井控知识、提高井控处置能力是每位钻井人员关爱自身生命的体现,是对家庭、企业、社会负责的体现,所以必须学懂、做到位。

一要基础条件达标,主要包括表层强度要够(表层固井质量好、表层套管鞋处地层有足够的抗压能力)、防喷系统能用(设备状态良好、安装规范)、人员会用、应急物资充足(水、钻井液材料、加重材料)。

二要落实坐岗制度,能及时发现溢流,正确处理。

井控目标:要通过优化钻井液密度实现平衡钻井不溢流,发生溢流能早发现、早关井,并及时正确压井。

三、溢流、井涌、井喷发生的主要原因发生溢流、井涌和井喷的本质原因是钻井液的液柱压力低于地层孔隙压力,主要有六个方面的原因:1、地层压力异常钻遇异常压力地层,如果钻井液密度偏低或其他原因造成井底压力小于地层压力,则会引发溢流。

2、钻井液密度偏低因对地层压力掌握不准,钻井液设计密度偏低,或不按钻井液设计密度执行,实际密度低于设计密度,造成井底压力小于地层压力,引发溢流。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

2
WELL CONTROL MANUAL
1.0.0 Definitions
1.0.1 Influx The flow of fluids from bottom into the well bore. 1.0.2 Kick Any influx or flow of formation fluid into the well-bore is termed as Kick. It may occur any time during drilling/ initial testing or work-over operation due to formation fluid pressure being greater than the bottom hole pressure. 1.0.3 Blowout If the kick is uncontrolled, the formation fluid will flow to the surface is termed as Blow-out. 1.0.4 Pore Pressure Pore Pressure is the pressure acting on the fluids in the pore spaces in the rock, is known as Formation pressure also. This is the portion of the overburden supported by the formation fluid. 1.0.5 Hydrostatic pressure Pressure exerted by the fluid column at a certain depth is termed as Hydrostatic Pressure. 1.0.6 Bottom hole pressure (BHP) Sum of all pressures that are being exerted at the bottom of the hole and can be written as: BHP = Static pressure + Dynamic pressure Fracture Pressure The pressure required to initiate a fracture in a sub surface formation. Fracture pressure can be determined by Geo-physical methods; during drilling fracture pressure can be determined by conducting a leak-off test. 1.0.8 Kill Rate Kill rate is reduced circulating rate that is required when circulating out kicks, so that additional pressure to prevent formation flow can be added without exceeding pump liner rating. Kill rate is normally ½ to 1/3 of the normal circulating rate. 1.0.9 Kill rate pressure 3
1.0.0 2.0.0. 3.0.0. 4.0.0. 5.0.0. 6.0.0. 7.0.0. 8.0.0 9.0.0. Definitions Causes of Kicks Kick indications Kick while Tripping Trip margin Slow circulating rate Line up for shut in Shut in pressures interpretation Equipment and Instrumentation
1.0.7
WELL CONTROL MANUAL
The pressure measured at drill pipe gauge when the mud pumps are operating at kill rate. 1.0.10 Maximum allowable annular Surface pressure (MAASP) It is maximum allowable surface pressure during well control. Any pressure above this may damage the formation/ casing. 1.0.11 Primary well control Primary well control is the use of drilling fluid density to provide sufficient pressure to prevent the influx of formation fluid into the wellbore. It is of the utmost importance to ensure that primary well control is maintained at all times. This involves the following: a. b. c. d. Drilling fluids of adequate density are used. Well is kept full of adequate density fluid at all times. Active volumes are continuously monitored, especially during tripping. Changes in density, volumes and flow rate of drilling fluids from the wellbore are immediately detected and appropriate action taken.. 1.0.12 Secondary well control Secondary Control is the proper use of blowout prevention equipment to control the well in the event that primary control cannot be properly maintained. Early recognition of warning signals and rapid shut-in are the key to effective well control. By taking action quickly, the amount of formation fluid that enters the welIbore and the amount of drilling fized. The size and severity of a kickdepends upon: e. f. g. The degree of underbalance. The formation permeability. The length of time the well remains underbalanced.
Well Control Manual
Bharat PetroResources Limited BLOCK: CB-ONN-2010/8 GUJRAT-INDIA
Prepared By: EnQuest PetroSloutions Pvt. Ltd.
WELL CONTROL MANUAL
Contents
10.0.0 Well killing procedure 10.0.2 Driller’s method 10.0.3 Wait and Weight method 10.0.4 Volumetric method 11.0.0 Well control Complications 12.0.0 Special techniques in well control
1.0.13 Tertiary Well Control: Tertiary well control describes the third line of defence. Where the formationcannot be controlled by primary or secondary well control (hydrostatic and equipment). In the event that secondary control cannot be properly maintained due to hole conditions or equipment failure,certain emergency procedures can be implemented to prevent the loss of control. These procedures are referred to as "Tertiary Control" and usually lead to partial or complete abandonment of the well. Unlike primary and secondary control, there are no established tertiary well control procedures that will work in most situations. The procedures to be applied depends on the particular operating conditions which are encountered, and specific recommendations regarding appropriate tertiary control procedures cannot be given until the circumstances leading to the loss of secondary control are established. An underground blowout for example. However in well control it isnot always used as a qualitative term. ‘Unusual well control operations’ listed below are considered under this term:a) A kick is taken with the string off bottom. b) The drill pipe plugs off during a kill operation. c) There is no pipe in the hole. d) Hole in drill string. e) Lost circulation. f) Excessive casing pressure. g) Plugged and stuck off bottom. h) Gas percolation without gas expansion. We could also include operations like stripping or snubbing in the hole, or drillingrelief wells. The point to remember is "what is the well status at shut in?" This determines the method of well control. However, there are two procedures that are widely used. These involve the use of:
