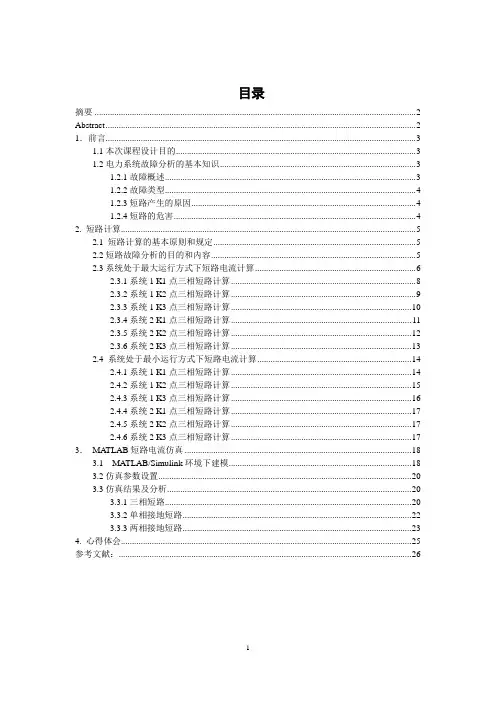

目录摘要 (2)Abstract (2)1．前言 (3)1.1本次课程设计目的 (3)1.2电力系统故障分析的基本知识 (3)1.2.1故障概述 (3)1.2.2故障类型 (4)1.2.3短路产生的原因 (4)1.2.4短路的危害 (4)2. 短路计算 (5)2.1 短路计算的基本原则和规定 (5)2.2短路故障分析的目的和内容 (5)2.3系统处于最大运行方式下短路电流计算 (6)2.3.1系统1 K1点三相短路计算 (8)2.3.2系统1 K2点三相短路计算 (9)2.3.3系统1 K3点三相短路计算 (10)2.3.4系统2 K1点三相短路计算 (11)2.3.5系统2 K2点三相短路计算 (12)2.3.6系统2 K3点三相短路计算 (13)2.4 系统处于最小运行方式下短路电流计算 (14)2.4.1系统1 K1点三相短路计算 (14)2.4.2系统1 K2点三相短路计算 (15)2.4.3系统1 K3点三相短路计算 (16)2.4.4系统2 K1点三相短路计算 (17)2.4.5系统2 K2点三相短路计算 (17)2.4.6系统2 K3点三相短路计算 (17)3．MATLAB短路电流仿真 (18)3.1 MATLAB/Simulink环境下建模 (18)3.2仿真参数设置 (20)3.3仿真结果及分析 (20)3.3.1三相短路 (20)3.3.2单相接地短路 (22)3.3.3两相接地短路 (23)4. 心得体会 (25)参考文献： (26)基于Matlab的短路分析与仿真摘要本次设计介绍了电力系统短路故障分析方法及Matlab/Simulink仿真的基本特点。
通过算例对电力系统短路故障进行分析计算，然后运用Matlab/Simulink对算例进行电力系统短路故障仿真，得出仿真结果。
并将电力系统短路故障的分析计算结果与Matlab仿真的分析结果进行比较，从而得出结论。
结果表明计算结果和仿真结果相差不大，运用Matlab对电力系统短路故障进行分析与仿真，能够准确直观地考察电力系统短路故障的动态特性。
电气论文基于MATLAB的电力系统短路故障仿真于分析
电⽓论⽂基于MATLAB的电⼒系统短路故障仿真于分析《电⼒系统建模及仿真课程设计》总结报告题⽬：基于MATLAB的电⼒系统短路故障仿真于分析姓名某某某学号200x0417xxx院系⾃机学院班级 0x级电⽓x班指导教师某某莫摘要：本次课程设计是结合《电⼒系统分析》的理论教学进⾏的⼀个实践课程。
电⼒系统短路故障，故障电流中必定有零序分量存在，零序分量可以⽤来判断故障的类型，故障的地点等，零序分量作为电⼒系统继电保护的⼀个重要分析量。
运⽤Matlab 电⼒系统仿真程序SimPowerSystems⼯具箱构建设计要求所给的电⼒系统模型，并在此基础上对电⼒系统多中故障进⾏仿真，仿真波形与理论分析结果相符，说明⽤Matlab对电⼒系统故障分析的有效性。
实际中⽆法对故障进⾏实验，所以进⾏仿真实验可达到效果。
关键词：电⼒系统；仿真；短路故障；Matlab；SimPowerSystemsAbstract: The course design is a combination of power system analysis of the theoretical teaching, practical courses. Power system short-circuit fault, the fault current must be zero sequence component exists, and zero-sequence component can be used to determine the fault type, fault location, the zero-sequence component as a critical analysis of power system protection. SimPowerSystems Toolbox building design requirements to the power system model using Matlab power system simulation program, and on this basis, the power system fault simulation, the simulation waveforms with the theoretical analysis results match, indicating that the power system fault analysis using Matlab effectiveness. Practice can not fault the experiment, the simulation can achieve the desired effect.Keywords: power system; simulation; failure; Matlab; SimPowerSystems⽬录⼀、引⾔............................................ - 3 -1、故障概述 (3)2、故障类型 (3)⼆、电⼒系统模型 .................................... - 4 -三、电⼒系统仿真模型的建⽴与分析..................... - 4 -3.1电⼒系统仿真模型 (5)3.2仿真参数设置 (6)3.3仿真结果分析 (8)3.3.1正常运⾏分析................................ - 8 -3.3.2单相接地短路故障分析........................ - 9 -3.3.3两相短路故障分析........................... - 12 -3.3.4两相接地短路故障分析....................... - 15 -3.3.5三相短路故障分析........................... - 18 -四、结论........................................... - 21 -五、参考⽂献 ....................................... - 21 -六、⼼得体会 ....................................... - 22 -⼀、引⾔1、故障概述短路是电⼒系统的严重故障。
基于MATLABSimulink电力系统短路故障分析与仿真
基于MATLAB/Simulink电力系统短路故障分析与仿真摘要：MATLAB有强大的运算绘图能力，给用户提供了各种领域的工具箱，而且编程语法简单易学。
论文对电力系统的短路故障做了简要介绍并对短路故障的过程进行了理论分析和MATLAB软件在电力系统中的应用，介绍了Matlab／Simulink的基本特点及利用MATLAB进行电力系统仿真分析的基本方法和步骤。
在仿真平台上，以单机—无穷大系统为建模对象，通过选择模块，参数设置，以及连线，对电力系统的多种故障进行仿真分析。
关键词：MATLAB、短路故障、仿真、电力系统Abstract：MATLAB has powerful operation ability to draw, toolkit provides users with a variety of fields, and easy to learn programming grammar. Paper to give a brief introduction of fault of the power system and the process of fault are analyzed in theory and the application of MATLAB software in power system, this paper introduces the basic characteristics of MATLAB/Simulink and MATLAB power system simulation analysis of the basic methods and steps. On the simulation platform, with single - infinity system for modeling object, by selecting module, parameter Settings, as well as the attachment, a variety of fault simulation analysis of power system.Keyword:MATLAB;Fault analysis;Simulation;Power System;引言 (3)第一章：课程设计任务书 (3)1.1设计目的： (3)1.2原始资料： (4)1.3设计内容及要求： (4)第二章：电力系统短路故障仿真分析 (5)2.1元件参数标幺值计算： (5)2.2等值电路: (10)第三章：电力系统仿真模型的构建 (10)3.1MATLAB简介: (11)3.2电力元件设计: (11)3.2.1 三相电源: (11)3.2.2 变压器元件: (13)3.2.3输电线路: (14)3.3电力系统模型的搭建: (15)第四章：模型仿真运行 (21)4.1建立仿真模型： (21)4.2仿真结果与分析： (22)第五章: 总结 (25)参考文献 (25)附录：Simulink仿真模型 (26)引言随着电力工业的发展，电力系统规划、运行和控制的复杂性亦日益增加，电力系统的生产和研究中仿真软件的应用也越来越广泛。
电基于MATLAB的电力系统短路故障仿真于分析
《电力系统建模及仿真课程设计》总结报告题目：基于MATLAB的电力系统短路故障仿真于分析姓名某某某学号200x0417xxx院系自机学院班级 0x级电气x班指导教师某某莫摘要：本次课程设计是结合《电力系统分析》的理论教学进行的一个实践课程。
电力系统短路故障，故障电流中必定有零序分量存在，零序分量可以用来判断故障的类型，故障的地点等，零序分量作为电力系统继电保护的一个重要分析量。
运用Matlab电力系统仿真程序SimPowerSystems工具箱构建设计要求所给的电力系统模型，并在此基础上对电力系统多中故障进行仿真，仿真波形与理论分析结果相符，说明用Matlab对电力系统故障分析的有效性。
实际中无法对故障进行实验，所以进行仿真实验可达到效果。
关键词：电力系统；仿真；短路故障；Matlab；SimPowerSystemsAbstract: The course design is a combination of power system analysis of the theoretical teaching, practical courses. Power system short-circuit fault, the fault current must be zero sequence component exists, and zero-sequence component can be used to determine the fault type, fault location, the zero-sequence component as a critical analysis of power system protection. SimPowerSystems Toolbox building design requirements to the power system model using Matlab power system simulation program, and on this basis, the power system fault simulation, the simulation waveforms with the theoretical analysis results match, indicating that the power system fault analysis using Matlab effectiveness. Practice can not fault the experiment, the simulation can achieve the desired effect. Keywords: power system; simulation; failure; Matlab; SimPowerSystems目录一、引言............................................................................................................................................. - 3 -1、故障概述 (3)2、故障类型 (3)二、电力系统模型............................................................................................................................. - 4 -三、电力系统仿真模型的建立与分析 ............................................................................................. - 4 -3.1电力系统仿真模型 (5)3.2仿真参数设置 (6)3.3仿真结果分析 (8)3.3.1正常运行分析.................................................................................................................... - 8 -3.3.2单相接地短路故障分析.................................................................................................... - 9 -3.3.3两相短路故障分析.......................................................................................................... - 12 -3.3.4两相接地短路故障分析.................................................................................................. - 15 -3.3.5三相短路故障分析.......................................................................................................... - 18 -四、结论........................................................................................................................................... - 21 -五、参考文献................................................................................................................................... - 21 -六、心得体会................................................................................................................................... - 22 -一、引言1、故障概述短路是电力系统的严重故障。
基于MATLA BSIMULINK短路故障仿真及分析
……………………. ………………. …………………山东农业大学 毕 业 论 文 基于MATLAB/SIMULINK 短路故障仿真及分析 院 部 机械与电子工程学院 专业班级 电气工程及其自动化3班 届 次 20**届 学生姓名 学 号 指导教师 二О**年六月六日装订线……………….……. …………. …………. ………摘要................................................................................................................................................. i i Abstract (II)1 引言 (1)1.1 MATLAB/Simulink概述 (1)1.1.1 MATLAB简介及特点 (1)1.1.2 SIMULINK简介及特点 (3)1.2 电力系统仿真概述 (4)1.3 基于MATLAB/Simulink电力系统仿真的发展趋势 (7)2 三相短路故障仿真分析 (9)2.1 电力系统故障简述 (9)2.2 仿真实例 (11)2.2.1 实例仿真摘要 (11)2.2.2 仿真模型建立 (12)2.2.3 三相短路故障仿真及结论分析 (20)3 同步发电机机端短路故障仿真分析 (26)3.1 暂态过程仿真及分析 (26)3.2 其它故障仿真分析 (28)4 结束语 (29)参考文献 (30)致谢 (31)Summary ......................................................................................................................................... i i Abstract (II)1 Introduction (1)1.1 MATLAB/ Simulink Outline (1)1.1.1 MATLAB Introduction and Features (1)1.1.2 Simulink Introduction and Features (3)1.2 Overview of Power System Simulation (4)1.3 Based on the development trend of MATLAB / Simulink Power System Simulation (7)2 Simulation and Analysis (9)2.1 Power System Fault Description (9)2.2 Simulation examples (11)2.2.1 The simulation summary (11)2.2.2 Simulation Model (12)2.2.3 Phase short circuit fault simulation analysis and conclusions (20)3 Synchronous Generator short-circuit fault simulation (26)3.1 Transient Simulation and Analysis (26)3.2 Other fault simulation analysis (28)4 Conclusion (29)References (30)Acknowledgements (31)基于MATLAB/SIMULINK短路故障仿真及分析(山东农业大学机械与电子工程学院山东泰安271018)摘要:随着电力系统的规模不断增大，很多大型电力科研试验很难以进行。
基于MatlabSimulink的电力系统故障仿真与
基于Matlab/Simulink的电力系统故障仿真与分析112孙 浩 李 艳 张玉欣（1.吉林化工学院 信息与控制工程学院 电气工程系 吉林 吉林 132022；2.北华大学 电气信息工程学院 吉林 吉林 132021）摘 要： 以单机无穷大系统为例，研究系统发生短路故障后故障点的电压电流情况。
利用Matlab软件，在Simulink仿真平台上搭建短路故障模型进行仿真，仿真波形符合理论分析，表明Matlab具有强大的仿真功能，有助于提高电力系统研究和设计的效率和可信度。
关键词： 电力系统；短路故障；Simulink中图分类号：TP391 文献标识码：A 文章编号：1671－7597（2012）1120023－02U S =220kV。
用三相故障元件来模拟短路故障，通过参数设置，该模0 引言块可以对相相和相地故障进行模拟。
通过Transition times可设置电力系统是一个大规模、时变的复杂系统，对国民经济起故障时间段，故障起始时间设为0.1s，切除时间设为0.25s。
其余着非常重要的作用。
随着电力工业的发展，在电力系统的研参数可用模块的默认值。
究、规划设计中，仿真软件的应用越来越广泛。
MATLAB仿真软件简单易学，使用方便，且提供了丰富的工具箱资源。
对于电力系统仿真，常用的模块库为标准SIMULINK模块库和电力系统模块库。
在Simulink仿真平台上搭建电力系统模型，若工具箱中现有元件模型达不到系统仿真的要求，可以建立子系统并进行封装[1]，使我们可以更加深入地研究电力系统的行为特性。
本文主要利用Matlab软件，在Simulik仿真平台搭建模型，设置参数，对系统短路故障进行仿真，仿真波形与理论分析相符。
1 电力系统短路故障仿真电力系统的故障可分为简单故障和复合故障。
简单故障指的是电力系统中某一处发生短路或断相故障的情况，而复合故障则是指两个以上简单故障的组合。
短路故障包括三相短路、图2 系统仿真模型单相接地短路、两相短路和两相短路接地；断相故障包括断一相、断两相故障。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
基于MATLAB的单机无穷大系统短路故障分析
【摘要】本文以MATLAB7.0软件为平台构建了一个单机无穷大系统的仿真模型，并以电力系统中最常见的单相短路故障为例，分析了短路中的电压电流波形，对研究电力系统的暂态过程打下基础。
【关键词】单机无穷大系统; MATLAB;暂态稳定
随着电系统规模逐渐扩大，对电力系统的稳定性要求越来越高，然而电力系统运行中的各种短路故障、负荷的突变现象时候发生，这些扰动会对电力系统的稳定造成很大的影响。
我国电力工业参数高、容量大，为了排除一些因素的干扰，尽可能的使仿真模型贴近实际，在对电力系统稳态分析中常采用单机对无穷大系统（SIMB），单机—无穷大系统认为电源的电压幅值和频率在系统发生故障时仍能保持恒定，通过这样近似处理得到的仿真结果更贴近生产实际。
1.单机大无穷系统的原理分析
图1是某单机无穷大系统的电路简化模型，左侧是模拟的无限个并联运行的发电机组经过变压器和双回路输电线路向无穷大母线VS供电。
根据图1基础接下来用Simulink搭建上述电路模型并进行故障分析。
图1 单机一无穷大系统电路简化模型
2.单机无穷大系统的simulink建模
打开Simulink的扩展工具箱中电力系统模块（SimPowerSystems），选择合适的模块建模[1]。
使用同步发电机（Synchronous Machine pu Standard），励磁系统（Excitation System）和水轮机调速器（Hydraulic Turbine and Governor）来组成发电机组，其中额定电压Vt=13.8KV，额定频率fn=50Hz，额定容量Pn=300E6V A，无穷大电源电压VS=220KV，转子类型（Rotor type）：凸极（Salient—Pole）。
三相变压器联结组为Yd11型，采输电线路采用分布参数模型（Distributed Parameter Line）模拟220（KM）的高压线。
图2 单机一大无穷系统simulink仿真图
图3 单机大无穷系统A相短路时A、B、C三相电压波形
具体Simulink仿真如图2所示，在三相短路故障模块选择A项和接地故障（Ground Fault），故障电阻和接地电阻都采用默认的0.001，在Transition times 栏设置故障开始和结束时间段为[0.15 0.26]。
另外由于此系统是带发电机的非线性系统[2]，所以算法可以采ode23tb，仿真总时间设为0.5秒。
3.结果分析
分析图3所示的波形，在前0.15s内系统处于正常运行状态，电压波保持标准正弦变化，0.15s时发生A相接地故障，可以观察到A相对地电压变为零，B、C两非故障相电压仍保持正弦波形不变，符合理论分析，说明仿真结果正确[3]。
图4 单机无穷大系统A相短路时
A、B、C三相对地电流波形
观察图4中的A、B、C三相的对地电流，在正常运行状态下A、B、C三相的对地电流都为0，在0.15s 发生A相接地短路，A相电流迅速增大，其余两相电流仍保持不变，经过理论分析说明仿真波形图是正确的。
4.未来展望
通过MATLAB对电力系统单机无穷大系统短路故障建模分析，分析了短路故障下系统电压电流的影响，对进步一研究电力系统暂态稳定性和故障诊断奠定了良好的基础。
参考文献
[1]彭建飞，任岷，王树锦.MATLAB在电力系统仿真研究中的应用[J].计算机仿真，2005（6））：193-196.
[2]李广凯，李庚银.电力系统仿真软件综述[J].电气电子教学学报，2005（6）：61-65.
[3]张少如，李志军，吴永俭等.MATLAB与电力系统仿真[J].河北工业大学学报，2005（12）：5-9.。
