最新恒定电流复习
恒定电流知识点复习
一、电源、电流和电动势 1、电流： 1）产生条件：有 和导体两端 （导体内有电场） 。
三、串并联电路 1、特点： ①、几个相同的电阻并联，总电阻为一个电阻的几分之一； ②、若不同的电阻并联，总电阻小于其中最小的电阻； ③、若某一支路的电阻增大，则总电阻也随之 ④、若并联的支路增多时，总电阻将 （电流 ； （③④常用于动态分析） ； 电阻。且比小电阻阻值
2
U2 t R
③电源输出功率随外电路电阻变化关系： P I R 出
2
非纯电阻电路：电灯 L 和电动机 M 的串联电路中,电能各转化成什么能? （电流通过电灯 L 时,电能转化为内能再转化为光能；电流通过电动机时,电 能转化为机械能和内能） W Q 机械能 ( IUt I Rt )
U r。 I
九、简单的逻辑电路 与门、或门、非门三种基本逻辑电路（自己动手画出符号和真值表）
2
外电阻的关系可用 P-R 图像表示。 （R＜r 时，随 R 增大输出功率增大；R=r 输出功率最大；R＞r 时，随 R 增大输出功率减小） ④ 电源的效率： 七、多用电表
P IU U 出 （路端电压越大，效率越大） P IE E 总
关。
l R S
（电阻率 是反映材料导电性能的物理量，单位：欧·米（Ω ·m）
E E ，Rx ( R g r R0 ) I Rg r R0 Rx
因此，欧姆表刻度是不均匀的（在“ ”附近，刻度线太密，在“0”附近，刻度 线太稀，在“ Rz ”附近，刻度线疏密道中，所以为了减少读数误差，可以通过换欧姆倍率档，尽可能使指 针停在中值电阻附近范围内。由于待测电阻虽未知，若指针偏转太小就得调至欧姆低倍率档；反之指针 偏角太大就得调至欧姆高倍率档） 当 R x = 0 时，Ix 。 Um
恒定电流重难点巩固复习教案
恒定电流重难点巩固复习教案一、教学目标1. 理解恒定电流的基本概念，掌握电流、电压、电阻之间的关系。
2. 熟练运用欧姆定律、串联并联电路的特点和计算方法。
3. 能够分析电路中的电流、电压、电阻问题，解决实际问题。
二、教学内容1. 恒定电流的基本概念：电流、电压、电阻。
2. 欧姆定律：I = V/R，电流、电压、电阻的关系。
3. 串联电路：电流、电压、电阻的分配规律。
4. 并联电路：电流、电压、电阻的分配规律。
5. 实际问题分析：解决电路中的电流、电压、电阻问题。
三、教学重点与难点1. 重点：恒定电流的基本概念，欧姆定律，串联并联电路的特点和计算方法。
2. 难点：电流、电压、电阻在复杂电路中的分布规律，实际问题的分析解决。
四、教学方法1. 采用问题驱动的教学方法，引导学生主动探究电流、电压、电阻之间的关系。
2. 通过实例分析和练习，巩固欧姆定律、串联并联电路的计算方法。
3. 组织小组讨论，培养学生的合作能力和解决问题的能力。
五、教学评价1. 课堂练习：及时检查学生对恒定电流知识的掌握情况。
2. 课后作业：布置相关的实际问题，要求学生在课后解决。
3. 课程结束后的考试：全面检查学生对恒定电流知识的掌握程度。
教学计划：第一周：恒定电流的基本概念，电流、电压、电阻的关系。
第二周：欧姆定律，串联电路的特点和计算方法。
第三周：并联电路的特点和计算方法。
第四周：实际问题分析，解决电路中的电流、电压、电阻问题。
第五周：复习总结，课程考试。
六、教学活动设计1. 案例分析：通过分析实际生活中的电路案例，让学生理解电流、电压、电阻的概念及它们之间的关系。
2. 小组讨论：让学生分组讨论欧姆定律的应用，如何根据公式计算电流、电压和电阻。
3. 练习题：设计一些有关串联并联电路的练习题，让学生课后巩固所学知识。
七、教学资源1. 教学PPT：制作包含图文并茂的PPT，帮助学生更好地理解恒定电流的相关知识。
2. 电路图：提供一些典型的电路图，方便学生分析和练习。

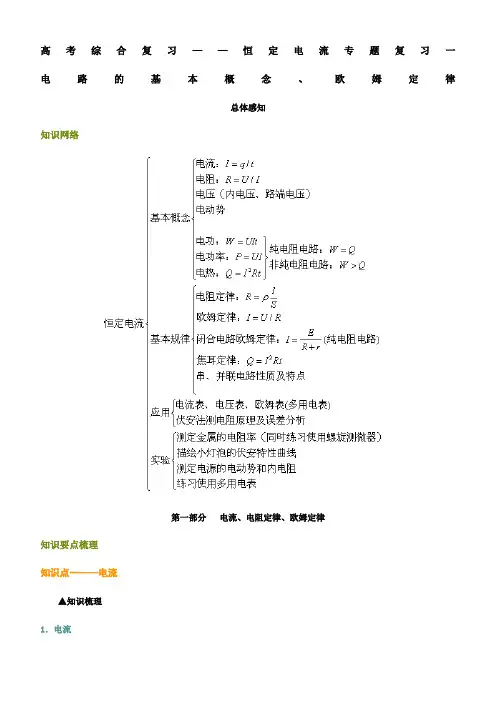

高考综合复习——恒定电流专题
高考综合复习——恒定电流专题复习一电路的基本概念、欧姆定律总体感知知识网络第一部分电流、电阻定律、欧姆定律知识要点梳理知识点一——电流▲知识梳理1．电流（1）定义：电荷的定向移动形成电流。
（2）公式：（注意：如果是正、负离子同时移动形成电流时q是两种电荷电荷量绝对值之和）（3）方向：规定和正电荷定向移动的方向相同，和负电荷定向移动的方向相反。
（4）性质：电流既有大小也有方向，但它的运算遵守代数运算规则，是标量。
（5）单位：国际单位制单位是安培（A），常用单位还有毫安（mA)、微安（)（6）微观表达式：，n是单位体积内的自由电荷数，q是每个电荷的电荷量，S是导体的横截面积，v是自由电荷定向移动的速率。
2．形成电流的三种微粒形成电流的三种微粒：自由电子、正离子和负离子，其中金属导体导电中定向移动的电荷是自由电子，液体导电中定向移动的电荷是正离子和负离子，气体导电中定向移动的电荷是电子、正离子和负离子。
3．形成电流的条件①导体中存在自由电荷；②导体两端存在电压。
4．电流的分类方向不改变的电流叫直流电流；方向和大小都不改变的电流叫恒定电流；方向改变的电流叫交变电流。
▲疑难导析1．电流的微观本质如图所示，AD表示粗细均匀的一段导体，两端加一定的电压，导体中的自由电荷沿导体定向移动的速率为v，设导体的横截面积为S，导体每单位体积内的自由电荷数为n，每个自由电荷的电荷量为q。
AD导体中的自由电荷总数总电荷量所有这些电荷都通过横截面D所需要的时间所以导体AD中的电流由此可见，从微观上看，电流强度决定于导体中单位体积内的自由电荷数、每个自由电荷的电荷量、定向移动速度和导体的横截面积。
知识点二——电阻和电阻定律▲知识梳理1．电阻导体对电流的阻碍作用叫电阻。
2．电阻的定义式3．电阻定律导体的电阻与导体的长度成正比，与横截面积成反比。
数学表达式：。
4．电阻率是反映导体导电性能的物理量。
其特点是随着温度的改变而变化。
5．半导体和超导体有些材料，它们的导电性能介于导体和绝缘体之间，且电阻随温度的升高而减小，这种材料称为半导体。

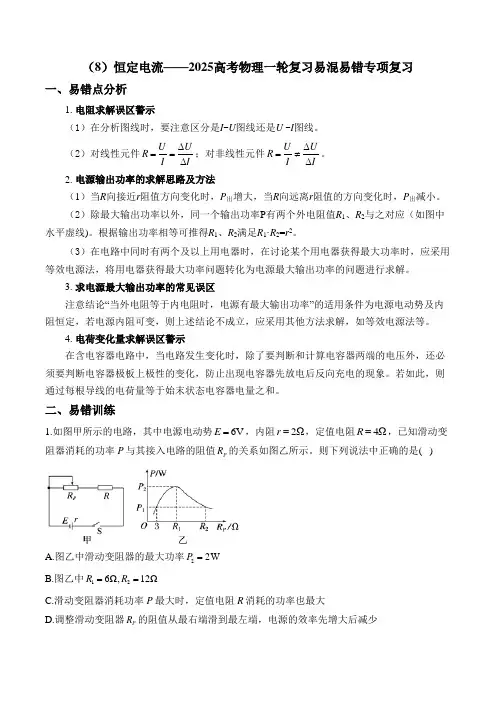

(8)恒定电流——高考物理一轮复习 易混易错
（8）恒定电流——2025高考物理一轮复习易混易错专项复习一、易错点分析1. 电阻求解误区警示（1）在分析图线时，要注意区分是I -U 图线还是U -I 图线。
（2）对线性元件U U R I I ∆==∆；对非线性元件U U R I I∆=≠∆。
2. 电源输出功率的求解思路及方法（1）当R 向接近r 阻值方向变化时，P 出增大，当R 向远离r 阻值的方向变化时，P 出减小。
（2）除最大输出功率以外，同一个输出功率P 有两个外电阻值R 1、R 2与之对应（如图中水平虚线)。
根据输出功率相等可推得R 1、R 2满足R 1·R 2=r 2。
（3）在电路中同时有两个及以上用电器时，在讨论某个用电器获得最大功率时，应采用等效电源法，将用电器获得最大功率问题转化为电源最大输出功率的问题进行求解。
3. 求电源最大输出功率的常见误区注意结论“当外电阻等于内电阻时，电源有最大输出功率”的适用条件为电源电动势及内阻恒定，若电源内阻可变，则上述结论不成立，应采用其他方法求解，如等效电源法等。
4. 电荷变化量求解误区警示在含电容器电路中，当电路发生变化时，除了要判断和计算电容器两端的电压外，还必须要判断电容器极板上极性的变化，防止出现电容器先放电后反向充电的现象。
若如此，则通过每根导线的电荷量等于始末状态电容器电量之和。
二、易错训练1.如图甲所示的电路，其中电源电动势6V E =，内阻2Ωr =，定值电阻4ΩR =，已知滑动变阻器消耗的功率P 与其接入电路的阻值P R 的关系如图乙所示。
则下列说法中正确的是( )A.图乙中滑动变阻器的最大功率22W P =B.图乙中126Ω,12ΩR R ==C.滑动变阻器消耗功率P 最大时，定值电阻R 消耗的功率也最大D.调整滑动变阻器P R 的阻值从最右端滑到最左端，电源的效率先增大后减少2.如图所示为某控制电路的一部分，已知24V AA U '=，如果电阻6k R =Ω，16k R =Ω，23k R =Ω，则BB U '不可能为( )A.12 VB.8 VC.6 VD.3 V3.一段长为L 、电阻为R 的均匀电阻丝，把它拉成3L 长的均匀细丝后，再切成等长的三段，则其中每一段电阻丝的阻值为( )4.在如图所示的自动控制电路中，当开关S 断开时，工作电路的情况是( )A.灯亮，电动机转起来，电铃响B.灯亮，电动机转起来，电铃不响C.灯不亮，电动机不转，电铃响D.灯亮，电动机不转，电铃响5.LC 振荡电路在测量、自动控制、无线电通信等领域有广泛应用。
高中三年级物理选修3-1恒定电流知识点复习
高三物理选修3—1《恒定电流》考点复习资料第1讲 电路的基本定律 串、并联电路考点一 基本概念与定律1．电流：电荷的形成电流。
tqI =，适用于任何电荷的定向移动形成的电流。
在电解液导电时，是正、负离子向相反方向定向移动形成电流，在用公式I ＝q/t 计算电流强度时q 为正、负电荷电量的代数和 。
电流的微观表达式：I=nqvS 2．欧姆定律：导体中的电流I 跟成正比，跟成反比。
RUI =（适用于金属导体和电解液，不适用于气体导电） 3. 电阻定律：在温度不变时，导体的电阻跟它的成正比，跟它的成反比。
表达式：R=ρSL考点二 电功和电热的区别1、电功：在导体两端加上，导体就建立了，导体中的自由电荷在的作用下发生定向移动而形成电流，此过程中电场力对自由电荷做功，我们说电流做了功，简称电功。
表达式：。
2、电功率：电流所做的功跟完成这些功的比值。
表达式：。
3、焦耳定律：电流通过导体产生的热量，跟、和成正比。
表达式：纯电阻用电器：电流通过用电器以发热为目的，例如电炉、电熨斗、电饭锅、电烙铁、白炽灯泡等。
非纯电阻用电器：电流通过用电器是以转化为热能以外的形式的能为目的，发热不是目的，而是不可避免的热能损失，例如电动机、电解槽、给蓄电池充电、日光灯等。
☞特别提醒：在纯电阻电路中，电能全部转化为热能，电功等于电热，即W=UIt=I2Rt=R U 2t 是通用的，没有区别，同理P=UI=I2R=R U 2也无区别，在非纯电阻电路中，电路消耗的电能，即W=UIt 分为两部分，一大部分转化为其它形式的能；另一小部分不 可避免地转化为电热Q=I2Rt ，这里W=UIt 不再等于Q=I2Rt ，应该是W=E 其它+Q ，电 功就只能用W=UIt 计算，电热就只能用Q=I2Rt 计算。
考点三 串、并联电路1 、串联电路：用导线将、、逐个依次连接起来的电路。
串联电路的特征如下：①I=I 1=I 2=I 3=… ②U=U 1+U 2+U 3+… ③R=R 1+R 2+R 3+… ④11R U =22R U =33R U =…=R U =I⑤11R P =22R P =33R P =…=R P=I 22 、把几个导体连接起来，就构成了并联电路。
第七章 恒定电流 专题(新课标复习资料)
高三物理
选 修 3-1
选修3-1
第七章 恒定电流
金版教程
高三物理
第七章
恒定电流
选修3-1
第七章 恒定电流
金版教程
高三物理
专题
本章解题思路与方法回眸
选修3-1
第七章 恒定电流
金版教程
高三物理
本章重点是实验，本专题主要突出实验方法的总结． 一、实验仪器的读数方法 1.仪器的估读 (1)不需要估读的仪器有：游标卡尺、机械秒表、欧姆表、 电阻箱等． (2)需要估读的仪器有：刻度尺、螺旋测微器、电流表、电 压表、天平、弹簧秤等．
[答案] 0.48 2.20
选修3-1
第七章 恒定电流
金版教程
高三物理
[练习1] 用游标尺为20分度的游标卡尺测量某物体的长度 如图甲，由图可知其长度为__________cm；用螺旋测微器测量 其直径如图乙，由图可知其直径为__________mm.
选修3-1
第七章 恒定电流
金版教程
高三物理
解析： 图甲中游标尺是20分度，精确度是0.05 mm.主尺 读数是50 mm，游标尺的第3条刻度线与主尺刻度线对齐，故 游标尺读数是3×0.05 mm＝0.15 mm.该物体的长度是50 mm ＋0.15 mm＝50.15 mm＝5.015 cm.螺旋测微器的读数为：固定 刻度读数＋可动刻度读数，上面螺旋测微器的读数为4.5 mm ＋20.0×0.01 mm＝4.700 mm.
答案：5.015
4.700
选修3-1
第七章 恒定电流
金版教程
高三物理
二、测电阻的设计方法 1. 伏安法 例2 某电压表的内阻在20 kΩ～50 kΩ之间，现要测量其 内阻，实验室提供下列可选用的器材：待测电压表V ( 量程为3 V) ；电流表A 1( 量程为200 μA ) ；电流表A 2( 量程为5 m A ) ；电流 表A 3( 量程为0. A ) 6 ；滑动变阻器R ( 最大阻值1 kΩ) ；电源( 电动势 为4 V ) ；电键S. ( 所提供的电流表中，应选用__________( 1) 填写字母代号)
恒定电流(总复习)
《恒定电流》总复习一、知识回忆：<一>基本公式：1、电流（1）____________（定义式）（2）___________（微观表达式）(3)____________（部分欧姆定律）(4)____________（闭合电路欧母定律）注意：闭合欧姆定律的三个表达形式：（1）______________________(2)_________________________ (3)_________________________2、电阻（1）________________(定义式) （2）____________________（决定式）3、电功____________电功率_____________电热_____________热功率____________4、电源电动势______________<二>基本规律：1、串、并电路：2、典型的两种非纯电阻：（1）电动机（正常工作时）：三功率关系_____________________（2）电解槽（正常工作时）：三功率关系______________________二、典型题型：1、电流题1、在金属导体中，若10 s内通过横截面的电荷量为10 C，则导体中的电流I=_________A；某电解槽横截面积为0.5 m2，若10 s内沿相反方向通过横截面的正负离子的电荷量均为10 C，则通过电解液的电流是I=_________A.A.0B.0.5C.1D.2题2、有一横截面积为s的铜导线，流经其中的电流强度为I；设每单位体积的导线中有n个自由电子，电子的电量为e，此电子的定向移动速率为v，在Δt时间内，通过导线横截面的自由电子数可表示为（）A．nvs Δt B．nv·Δt C．IΔt /e D．IΔt /se题3、（2014•安徽模拟）安培提出来著名的分子电流假说．根据这一假说，电子绕核运动可等效为一环形电流．设电量为e的电子以速率v绕原子核沿顺时针方向做半径为r的匀速．电流强度为，电流方向为顺时针．电流强度为，电流方向为顺时针．电流强度为，电流方向为逆时针．电流强度为，电流方向为逆时针注意：q为通过横截面积的全部电荷。
恒定电流一轮复习
任意电路:P出=UI=P总-P内 纯电阻电路:P出=I2R=
第七章 恒定电流
进入导航
系列丛书
考点帮 必备知识通关
P出与外电阻 R的关系
电源的效率
任意电路:η= ×100%= ×100% 纯电阻电路:η= ×100%
第七章 恒定电流
进入导航
对电流表达式的理解
定义式 微观式
公式 I＝qt I＝nqSv
应用·实践 纯电阻电路相关实例:电饭锅、电炉、转子被卡住时的电动机等;
非纯电阻电路相关实例:电动机、电解槽、日光灯等.
第七章 恒定电流
进入导航
系列丛书
考点帮 必备知识通关
7.闭合电路欧姆定律的功率问题
电源总功率
电源内部消 耗的功率 电源的输 出功率
任意电路:P总=EI=P出+P内 纯电阻电路:E=I(R+r) P总=I2(R+r)=
进入导航
系列丛书
考点帮 必备知识通关
3.公式I= 、I= 及I=neSv的比较
I=
I=
含义
决定式.
定义式.
决定 因素
I与U、R有关.
适用 范围
纯电阻.
I与q、t无关. 任何导体.
I=neSv 微观表达式. I与n、e、S、v有关. 任何导体.
第七章 恒定电流
进入导航
系列丛书
考点帮 必备知识通关
4.电源电动势与电势差的区分和联系
B．常温下，若将金属丝从中点对折起来，电阻变为14R
C．给金属丝加上的电压逐渐从零增大到 U0，则任一状态下 的UI 比值不变
D．金属材料的电阻率随温度的升高而增大
电功率和热功率的计算
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
4、理解与巩固
※关于电阻率，下列说法中正确的是
（BCD ）
A．电阻率是表征材料导电性能好坏的物理量，电阻率越大，其
导电性能越好；B．各种材料的电阻率都与温度有关，金属的电
阻率随温度升高而增大；C．所谓超导体，当其温度降低到接近
绝对零度的某个临界温度时，它的电阻率突然变为零；D．某些
合金的电阻率几乎不受温度变化的影响，通常都用它们制作标准
电阻
三、欧姆定律
1、内容：导体中的电流跟导体两端的电压成正比，跟导体的电 阻成反比
2、表达式：I=U/R
3、适用范围：适用于金属和电解液导电，气体导电不适用 或适用于纯电阻电路，不适用于非纯电阻电路
4、伏安特性曲线 ⑴U—I图线、I—U图线
I 1 R1<2R2U 1R1>2R2
O
UO
I
⑵当电阻率随温度变化
内容
基 电阻定律 公式： R=ρL/S
本 规
电阻率、超导、半导体
律
部分电路欧姆定律 I=U/R
欧姆定律
闭合电路欧姆定律 I=E/（R+r)
复习指南
1、本章是高考的重点，主要考查欧姆定律、串并联电路中电流 电压和功率的分配。
2、本章可与机械能、电场、电磁感应、磁场、交变电流等知识 综合出题。
3、实验是本章的重中之重，是高考试卷中的常客，我们将在以 后作专题复习。
2.5Km
电路的连结、电功、电功率
一、串、并联电路的特点
串联
并联
电流 II1I2•••In II1I2•••In
电压 UU 1U 2•••U n U U 1U 2•••U n
电阻
RR 1R 2•••R n
111•••1
R R1 R2
Rn
电压（电流） U1U2 U3•••Un
分配
R1 R2 R3
Rn
I1R 1I2R 2•••InR n
功率分配
P1 P2 P3 •••Pn
R1 R2 R3
Rn
P 1R 1P 2R 2•••P nR n
注：在串、并联电路中，电路消耗的总功率等于各用电器消耗的 功率之和！
二、电路的简化
1、特殊电路元件处理方法
⑴理想电流表可看成短路，用导线代替；理想电压表可看成电 路断开；非理想电表可看成能读出电流、电压的电阻
） B．通过导线的电流为I/6
C．自由电子定向移动的平均速率为v/4
D．自由电子定向移动的平均速率为v/6
※甲、乙两地相距6 km，两地间架设两条电阻都是6 Ω的导线.
当两条导线在甲、乙两地间的某处发生短路时，接在甲地的电
压表，如图所示，读数为6 V，电流表的读数为1.2 A，则发生
短路处距甲地多远？
恒定电流复习
知识网络 基 本 概 念
恒 定 电 流
定义、条件、方向
电流 电流强度
定义式 I=q/t 微观表示 I=nqsv
决定式 I=U/R=E/(R+r)
电压 定义式 UAB=WAB/q=φA－ φB 决定式 U=IR，U外=E－Ir，U内=Ir
电阻 定义式 R=U/I 决定式 R=ρL/S
电动势 定义式 E=W非静电力/q
⑵电容器稳定时可看成电路断开，两极板间电压等于与之并联 的电阻两端电压。
⑶电路中无电流通过的电阻可用导线代替，同一导线上的节点 可以合并。
2、画等效电路的方法
如： A
A
R1
R2
B
V
B
C
R4
R5
R3 C
C
入门训练：
S未接通
三、电功、电功率 1、电功 ⑴实质：电场力对电荷做功，电荷具有的电势能转化为其它形 式的能，即电能转化为其它形式的能的过程。
二、电阻定律
1、内容：在温度不变时，导体的电阻R与它的长度l成正比， 与它的横截面积S成反比。 表达式：R= ρL/S 决定电阻的大小
2、电阻率ρ ⑴物理意义：反映材料的导电性能。由材料本身决定，与温度有关
⑵单位：Ω·m ⑶电阻率随温度的变化
有些合金电阻率几乎不受温度变化的影响
标准电阻
金属电阻率随温度升高而增大
金属温度计（铂）
温度降低电阻率减小 温度降到某一值，电阻率突然为零
超导
转变温度
3、半导体 ⑴定义：电阻率介于导体与绝缘体之间，且随温度升高反而降低 的材料。
⑵半导体的特性 ①热敏特性：温度升高电阻率迅速减小
热敏电阻（温控开关）
②光敏特性：在光照下电阻率迅速减小 光敏电阻（光控开关）
③掺杂特性：掺入杂质导电性能大大增强
时，电阻的伏安特性曲
线不再是过原点的直线
5、理解与巩固
※实验室用的小灯泡灯丝的I-U特 性曲线可用以下哪个图象来表示：
※一根粗细均匀的导线，两端加上电压U时，通过导中的电
流强度为I，导线中自由电子定向移动的平均速度为v，若导线
均匀拉长，使其半径变为原来的1/2，再给它两端加上电压U，
则
（C
A．通过导线的电流为I/4
2、电流的大小
⑴定义：通过导体横截面的电量q与通过这些电量所需时间t的 比值叫电流。
定义式：I=q/t 单位：安培（A） 是国际单位制中的基本单位 ⑵金属导体中电流的微观表达式
导体单位体积内的自由电荷数：n
自由电荷的带电量：q
导体的横截面积：S
I=nqvS
自由电荷定向移动速率：v
3、理解与巩固
※在电解槽中，1 min内通过横截面的一价正离子和一价负 离子的个数分别为1.125×1021和7.5×1020，则通过电解槽的 电流为___5_A___
电流、电阻定律、欧姆定律
一、电流 1、电流的形成 ⑴电荷的定向移动形成电流
⑵电流形成的条件
金属导
①存在自由电荷
电子 正、负离子
电 电气解体液导导电电
②导体两端存在电势差
⑶电流的分类
电解液导电
方向不变
直流电
方向、大小都不变
恒定电流
方向改变
交变电流
⑷电流的方向 ①规定：正电荷的定向移动方向为电流方向 ②电路中电源外部从正极到负极，电源内部从负极到正极。
量度式 E=U外+U内=IR+Ir
电功 定义式 W=qU=IUt (纯电阻、非纯电阻电路)
计算式 W=I2Rt=U2t/R (纯电阻电路)
用电器 定义式 P=W/t 计算式 P=IU=I2R=U2/R
纯电阻
电功率 电源 总功率：P总=IE、输出功率：P出=IU端 损失功率P损=I2r、效率：η=P出/P总
⑵计算公式
W=qU=IUt（适用于任何电路） W=I2Rt=U2t/R（适用于纯电阻电路）
2、电功率 电流所做的功与完成这些功所需时间的比值 P=W/t=IU（适用于任何电路）
P=I2R=U2/R（适用于纯电阻电路）
3、焦耳定律 ⑴电热：Q=I2Rt
⑵发热功率：P热=I2R 4、纯电阻、非纯电阻电路 ⑴纯电阻电路：电能全部转化为内能
