恒定电流知识点绝对经典!!
恒定电流知识点
恒定电流知识点（一）基本概念：1、电流：（1）方向：（2）定义：（3）公式：（4）单位：2、电动势（E）：（1）物理意义：（2）定义：（3）公式：（4）单位：（4）电源的电动势等于电源没有接入电路时电源两极间的电压。
3、电阻：（1）定义：（2）公式：（5）超导现象：4、电功：（二）基本规律：1、欧姆定律：2、电阻定律：3、焦耳定律：4、闭合电路欧姆定律5、路端电压U 跟负载的关系在外电阻R 增大时，电路电流I__________；R 减小时，I__________。
②根据ε=U +Ir 当R 增大时，U 内_______，U________；R 减小时，U 内________，U________。
③当R →∞时即断路：U=ε，R=0时，即短路，I 短=rε，I 短不是无穷大。
④电源输出功率：_________时，电源输出功率最大，最大功率为_________，当R<r 时，随R 增大输出功率增大，当R>r 时，随R 输出功率减小。
6、在闭合电路中的能量转化关系电源消耗功率（有时也称为电路消耗总功率）：___________ 外电路消耗功率（有时也称为电源输出功率）：___________ 内电路消耗功率（一定是发热功率）：____________________7、用伏安法测电阻：用图14-1甲所示电路测R x 阻值时，电压表示数为R x 两端电压，电流表示数为通过R x 的电流，Rx=________，实际电流表示数为________。
测得R x 值比真值_____。
当R v 值越大，I v 越小，电流表示数越接近I R ，当__________时，测量值R x 比较准值。
这种接法（电流表外接法）适宜测量_____________ 用图乙所示电路，测R x 值时，当__________时，测量值比较准确。
这种接法[电流表内接法]适宜测量____________。
图14-1甲乙图14-2(三)、欧姆表的使用： A 、注意事项：（1）选择合适的倍率档后，先__________，再把红、黑表笔并接在待测电阻两端，进行测量。

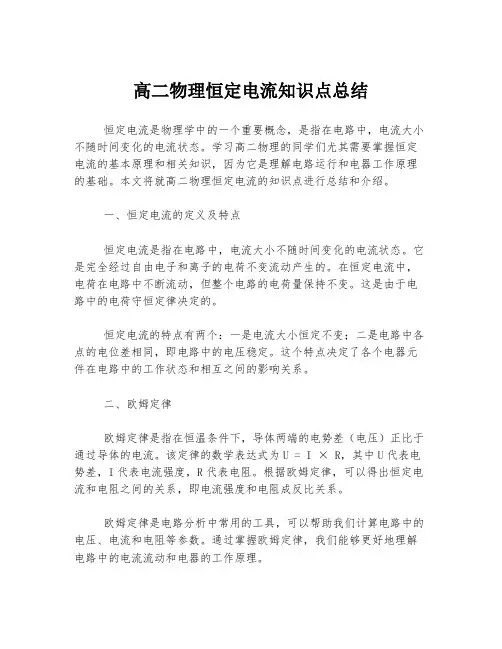

高二物理恒定电流知识点总结
高二物理恒定电流知识点总结恒定电流是物理学中的一个重要概念，是指在电路中，电流大小不随时间变化的电流状态。
学习高二物理的同学们尤其需要掌握恒定电流的基本原理和相关知识，因为它是理解电路运行和电器工作原理的基础。
本文将就高二物理恒定电流的知识点进行总结和介绍。
一、恒定电流的定义及特点恒定电流是指在电路中，电流大小不随时间变化的电流状态。
它是完全经过自由电子和离子的电荷不变流动产生的。
在恒定电流中，电荷在电路中不断流动，但整个电路的电荷量保持不变。
这是由于电路中的电荷守恒定律决定的。
恒定电流的特点有两个：一是电流大小恒定不变；二是电路中各点的电位差相同，即电路中的电压稳定。
这个特点决定了各个电器元件在电路中的工作状态和相互之间的影响关系。
二、欧姆定律欧姆定律是指在恒温条件下，导体两端的电势差（电压）正比于通过导体的电流。
该定律的数学表达式为U = I × R，其中U代表电势差，I代表电流强度，R代表电阻。
根据欧姆定律，可以得出恒定电流和电阻之间的关系，即电流强度和电阻成反比关系。
欧姆定律是电路分析中常用的工具，可以帮助我们计算电路中的电压、电流和电阻等参数。
通过掌握欧姆定律，我们能够更好地理解电路中的电流流动和电器的工作原理。
三、电阻与导体电阻是指导体对电流流动的阻碍作用。
根据导体对电流的阻碍程度不同，可将导体分为导体、绝缘体和半导体三类。
导体是指能够良好传导电流的物质，它具有较低的电阻，电流可在导体内部快速传播。
金属是常见的导体，它们的电子自由度较高，能够自由移动和传导电流。
绝缘体是指基本上不导电的物质，它们的电阻非常高，电流难以在绝缘体中传播。
绝缘体主要用于电路的绝缘和隔离作用，以防止电路干扰和电击等危险。
半导体是介于导体和绝缘体之间的一类物质，它的电阻介于导体和绝缘体之间。
半导体具有特殊的电导特性，在电子学和微电子技术中有着广泛的应用。
常见的半导体材料有硅和锗等。
四、串并联电路在恒定电流中，电路可以分为串联电路和并联电路两种形式。
恒定电流高中物理知识点归纳
恒定电流高中物理知识点归纳1、电流强度：i=q/t{i:电流强度(a)，q:在时间t内通过导体横载面的电量(c)，t:时间(s)｝2.欧姆定律：i=u/r{i:导体电流强度(a)，u:导体两端电压(v)，r:导体阻值(Ω)｝3.电功与电功率：w=uit，p=ui{w:电功(j)，u:电压(v)，i:电流(a)，t:时间(s)，p:电功率(w)｝4.纯电阻电路中:由于i=u/r,w=q，因此w=q=uit=i2rt=u2t/r5.焦耳定律：q=i2rt{q:电热(j)，i:通过导体的电流(a)，r:导体的电阻值(Ω)，t:通电时间(s)｝6.电源总动率、电源输出功率、电源效率：p总=ie，p出=iu，η=p出/p总{i:电路总电流(a)，e:电源电动势(v)，u:路端电压(v)，η：电源效率｝7.电阻、电阻定律：r=ρl/s{ρ:电阻率(Ω?m)，l:导体的长度(m)，s:导体横截面积(m2)｝8.闭合电路欧姆定律：i=e/(r+r)或e=ir+ir也可以是e=u内+u外{i:电路中的总电流(a)，e:电源电动势(v)，r:外电路电阻(Ω)，r:电源内阻(Ω)｝9.电路的串/并联串联电路(p、u与r成正比)并联电路(p、i与r成反比)电阻关系(串同并反)r串=r1+r2+r3+1/r并=1/r1+1/r2+1/r3+电流关系i总=i1=i2=i3i并=i1+i2+i3+电压关系u总=u1+u2+u3+u总=u1=u2=u3功率分配p总=p1+p2+p3+p总=p1+p2+p3+10.欧姆表测电阻(1)电路组成(2)测量原理两表笔短接后,调节ro使电表指针满偏，得ig=e/(r+rg+ro)接入被测电阻rx后通过电表的电流为ix=e/(r+rg+ro+rx)=e/(r中+rx)由于ix与rx对应，因此可指示被测电阻大小(3)使用方法:机械调零、选择量程、欧姆调零、测量读数{注意挡位(倍率)｝、拨off挡。
高二物理关于恒定电流的知识点(合集6篇)
高二物理关于恒定电流的知识点〔合集6篇〕篇1：高二物理恒定电流知识点总结 1.电流强度：I=q/t{I:电流强度(A)，q:在时间t内通过导体横载面的电量(C)，t:时间(s)｝2.欧姆定律：I=U/R{I:导体电流强度(A)，U:导体两端电压(V)，R:导体阻值(Ω)｝3.电功与电功率：W=UIt，P=UI{W:电功(J)，U:电压(V)，I:电流(A)，t:时间(s)，P:电功率(W)｝4.纯电阻电路中：由于I=U/R，W=Q，因此W=Q=UIt=I2Rt=U2t/R5.焦耳定律：Q=I2Rt{Q:电热(J)，I:通过导体的电流(A)，R:导体的电阻值(Ω)，t:通电时间(s)｝6.电总动率、电输出功率、电效率：P总=IE，P出=IU，η=P出/P总{I:电路总电流(A)，E:电电动势(V)，U:路端电压(V)，η：电效率｝7.电阻、电阻定律：R=ρL/S{ρ：电阻率(Ω?m)，L:导体的长度(m)，S:导体横截面积(m2)｝8.闭合电路欧姆定律：I=E/(r+R)或E=Ir+IR也可以是E=U内+U外{I:电路中的总电流(A)，E:电电动势(V)，R:外电路电阻(Ω)，r:电内阻(Ω)｝9.电路的串/并联串联电路(P、U与R成正比)并联电路(P、I与R成反比)高二物理学习方法指导预习通读一遍教材，去理解和承受新的物理概念，找到它的特点，提早知道公式和定理等。
把不明白的地方作记号，等后面深化学习时解决或者问教师。
新旧知识是一个继承关系，并不是割裂独立的。
预习新知识的时候，要联络前面学过的知识，发现哪里不会不明白不清楚，要赶紧补回来，因为教师默认你已经会啦!扫除这些“绊脚石”，才能立即理解课堂上教师讲的新课。
预习也要注意时间和效率，一般优先预习自己不擅长的科目，回绝苦思冥想(其实是在发愣?)，完全可以把问题留到上课听讲的时候解决!尝试自己画出知识点脉络图，可以全面理解整本书的知识点和考点。
听课课堂是学习的主要场所，听课是学习的主要过程，听课的效率如何，决定着学习的主要状况。

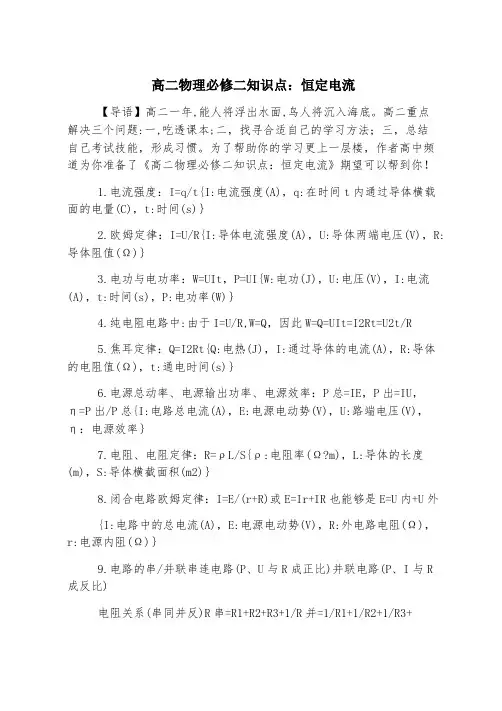

高二物理必修二知识点：恒定电流
高二物理必修二知识点：恒定电流【导语】高二一年,能人将浮出水面,鸟人将沉入海底。
高二重点解决三个问题:一,吃透课本;二，找寻合适自己的学习方法；三，总结自己考试技能，形成习惯。
为了帮助你的学习更上一层楼，作者高中频道为你准备了《高二物理必修二知识点：恒定电流》期望可以帮到你！1.电流强度：I=q/t{I:电流强度(A)，q:在时间t内通过导体横载面的电量(C)，t:时间(s)｝2.欧姆定律：I=U/R{I:导体电流强度(A)，U:导体两端电压(V)，R:导体阻值(Ω)｝3.电功与电功率：W=UIt，P=UI{W:电功(J)，U:电压(V)，I:电流(A)，t:时间(s)，P:电功率(W)｝4.纯电阻电路中:由于I=U/R,W=Q，因此W=Q=UIt=I2Rt=U2t/R5.焦耳定律：Q=I2Rt{Q:电热(J)，I:通过导体的电流(A)，R:导体的电阻值(Ω)，t:通电时间(s)｝6.电源总动率、电源输出功率、电源效率：P总=IE，P出=IU，η=P出/P总{I:电路总电流(A)，E:电源电动势(V)，U:路端电压(V)，η：电源效率｝7.电阻、电阻定律：R=ρL/S{ρ:电阻率(Ω?m)，L:导体的长度(m)，S:导体横截面积(m2)｝8.闭合电路欧姆定律：I=E/(r+R)或E=Ir+IR也能够是E=U内+U外{I:电路中的总电流(A)，E:电源电动势(V)，R:外电路电阻(Ω)，r:电源内阻(Ω)｝9.电路的串/并联串连电路(P、U与R成正比)并联电路(P、I与R 成反比)电阻关系(串同并反)R串=R1+R2+R3+1/R并=1/R1+1/R2+1/R3+电流关系I总=I1=I2=I3I并=I1+I2+I3+电压关系U总=U1+U2+U3+U总=U1=U2=U3功率分配P总=P1+P2+P3+P总=P1+P2+P3+10.欧姆表测电阻(1)电路组成(2)测量原理两表笔短接后,调解Ro使电表指针满偏，得Ig=E/(r+Rg+Ro)接入被测电阻Rx后通过电表的电流为Ix=E/(r+Rg+Ro+Rx)=E/(R中+Rx)由于Ix与Rx对应，因此可指导被测电阻大小(3)使用方法:机械调零、挑选量程、欧姆调零、测量读数{注意挡位(倍率)｝、拨off挡。
高二物理《恒定电流》知识点及补充
恒定电流一、基本知识要点1.电流电流的定义式______，适用于任何电荷的定向移动形成的电流。
对于金属导体有I=nqvS（n为单位体积内的自由电子个数，S为导线的横截面积，v为自由电子的定向移动速率，约10 -5m/s，远小于电子热运动的平均速率105m/s，更小于电场的传播速率3×108m/s），这个公式只适用于金属导体，千万不要到处套用。
2.电阻定律.导体的电阻R跟它的长度l成正比，跟它的横截面积S成反比______。
⑴ρ是反映材料导电性能的物理量，叫材料的电阻率（反映该材料的性质，不是每根具体的导线的性质）。
单位是Ωm。
⑵纯金属的电阻率小，合金的电阻率大。
⑶材料的电阻率与温度有关系：①金属的电阻率随温度的升高而增大（可以理解为温度升高时金属原子热运动加剧，对自由电子的定向移动的阻碍增大。
）。
铂较明显，可用于做温度计；锰铜、镍铜的电阻率几乎不随温度而变，可用于做标准电阻。
②半导体的电阻率随温度的升高而减小（可以理解为半导体靠自由电子和空穴导电，温度升高时半导体中的自由电子和空穴的数量增大，导电能力提高）。
③有些物质当温度接近0 K时，电阻率突然减小到零——这种现象叫超导现象。
能够发生超导现象的物体叫超导体。
材料由正常状态转变为超导状态的温度叫超导材料的转变温度TC。
【3.欧姆定律______（适用于金属导体和电解液，不适用于气体导电）。
4.电功和电热电功就是电场力做的功，因此是W=UIt。
由焦耳定律得电热______。
其微观解释是：电流通过金属导体时，自由电子在加速运动过程中频繁与正离子相碰，使离子的热运动加剧，而电子速率减小，可以认为自由电子只以某一速率定向移动，电能没有转化为电子的动能，只转化为内能。
⑴对纯电阻而言，电功等于电热⑵对非纯电阻电路（如电动机和电解槽），由于电能除了转化为电热以外还同时转化为机械能或化学能等其它能，所以电功必然大于电热：W>Q，这时电功只能用W=UIt计算，电热只能用______计算，两式不能通用。
恒定电流(知识点)
恒定电流一、电荷1.电荷的产生：摩擦起电（规定——正电荷：用绸子摩擦过的玻璃棒所带的电荷；负电荷：用毛皮摩擦过的橡胶棒所带的电荷。
）2.带电的本质：电荷的转移。
（一般情况均为电子的得失，得电子带负电，失去电子带正电）3.电荷的相互作用：同斥异引。
等量的异种电荷放在一起互相抵消的现象叫做中和（中和后物体不带电）3.电量(Q)：电荷的多少叫电量（单位：库仑）。
1个电子所带的电量是：1e=1.6×10 -19库仑。
4.验电器：是检验物体是否带电的仪器，它是根据同种电荷互相排斥的原理制成的。
检验物体是否带电的方法：①是看它能否吸引轻小物体，如能则带电；②利用验电器，用物体接触验电器的金属球，如果金属箔张开则带电。
判断物体带电性质(带什么电)的方法：把物体靠近(不要接触)已知带正电的轻质小球或验电器金属球，如果排斥(张开)则带正电，如果吸引(张角减小)则带负电（如果靠近带负电物体时，情况恰好相反）。
二、电路1.组成：由电源、导线、开关和用电器组成。
电源：能提供持续电流（或电压）的装置。
电源是把其他形式的能转化为电能。
如干电池是把化学能转化为电能。
发电机则由机械能转化为电能。
电路图：用符号表示电路连接的图叫电路图。
通路：接通的电路叫通路；2.开路：断开的电路叫开路；C.短路：直接把导线接在电源两极上的电路叫短路。
三、电流（I）1.电流的形成：电荷的定向移动形成电流(金属导电靠的是自由电子，它移动的方向与金属导体中的电流方向相反)。
2．电流的方向：把正电荷定向移动的方向规定为电流方向。
（而负电荷定向移动的方向和正电荷移动的方向相反，即与电流方向相反）。
3.电流的大小：用电流强度(简称电流)表示。
国际单位是：安培(A)；常用单位是：毫安(mA)、微安(µA)。
1安培=103毫安=106微安；4.电流表使用规则：①串联在电路中；②接法——“+”进，“-”出；③电流不要超过量程；④不允许不经过用电器把电流表接电源的两极。
(完整版)第二章恒定电流知识点总结
第二章《恒定电流》知识点总结一、电流1电流形成的条件:电何的定向移动。
规定正电何定向移动的方向为电流的方向。
2、电流强度1①定义式：I q t单位：安培（A）②微观表达式：I nqSv 其中：n为自由电何的体密度；q为自由电何的电量；S为导体的横截面积；v为自由电荷定向移动的速度。
二、电源1电源的作用：①电源相当于搬运工，把负电荷从电源正极搬到电源负极，使正极积累正电荷，负极积累负电荷；②电源使导体两端存在一定的电势差（电压）；③电源使电路中有持续电流。
2、电动势E①物理意义：电动势是描述电源把其他形式的能转化为电能本领的物理量。
②定义式：E 削非单位：伏特（V），其大小是由电源本身决定的。
q③电动势E与电势差U的区别：电动势E 魁非，非静电力做功，其他形式的能转化为电能；电势差U —，电场力做功，电势q q能转化为其他形式的能。
做多少功，就转化了多少能量。
三、欧姆定律1电阻R①物理意义：导体对电流的阻碍作用。
②定义式：R U 单位：欧姆（⑵，其大小是由导体本身决定的。
③决定式：R 丄，其中P为电阻率，反映材料的导电性能的物理量。
金属导体的电阻率随着温S度的升高而增大；合金的电阻率随着温度的变化而变化不明显；半导体的电阻率随着温度的升高而减小。
2、欧姆定律I —注意：这是一个实验规律，I、U、R三者之间并无决定关系。
R3、伏安特性曲线I-U图像：图像越靠近U轴，导体的电阻越大。
①线性元件：I-U图像是过原点0的直线。
如R1, R2等，并且R1VR2。
②非线性元件：I-U图像不是过原点0的直线。
女口A、B等四、串并联电路的特点R1R2 R3电路的总功率P=P ! + P2+P31、串联电路①定义：用电器首尾相连的电路。
②串联电路的特点I I l I2 丨3 ；U U i U2 U3 ；R R i R2 R3 ；U i：U2：U3 R i： R2 ： R32、并联电路R i------------------ ' I -----------------------------R2R3------------------ 1 ----------- 1---------------- 电路的总功率P=P i + p2+P3①定义：用电器并排相连的电路。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
恒定电流一、知识网络电流：定义、微观式：I=q/t ，I=nqSv电压：定义、计算式：U=W/q ，U=IR 。
导体产生电流的条件：导体两端存在电压电阻：定义、计算式：R=U/I ，R=ρl/s 。
金属导体电阻值随温度升高而增大半导体：热敏、光敏、掺杂效应超导：注意其转变温度电动势：由电源本身决定，与外电路无关，是描述电源内部非静电力做功将其它形式的能转化为电能的物理量实验 恒定电流 部分电路：I=U/R 闭合电路：I=E/(R+r)，或E=U 内+U 外=IR+Ir适用条件：用于金属和电解液导电规律 电阻定律：R=ρl/s基本 概念 欧姆定律： 公式：W=qU=Iut纯电阻电路：电功等于电热非纯电阻电路：电功大于电热，电能还转化为其它形式的能电功： 用电器总功率：P=UI ，对纯电阻电路：P=UI=I 2R=U 2/R电源总功率：P 总=EI电源输出功率：P 出=UI电源损失功率：P 损=I 2r电源的效率：%100%100⨯=⨯=EU P P 总出η，对于纯电阻电路，效率为100%电功率 ： 伏安法测电阻：R=U/I ，注意电阻的内、外接法对结果的影响描绘小灯泡的伏安特性测定金属的电阻率 ：ρ=R s / l测定电源电动势和内阻电表的改装：多用电表测黑箱内电学元件恒定电流知识点总结一、部分电路欧姆定律电功和电功率(一)部分电路欧姆定律1．电流(1)电流的形成：电荷的定向移动就形成电流。
形成电流的条件是：①要有能自由移动的电荷；②导体两端存在电压。
(2)电流强度：通过导体横截面的电量q跟通过这些电量所用时间t的比值，叫电流强度。
①电流强度的定义式为：②电流强度的微观表达式为：n为导体单位体积内的自由电荷数，q是自由电荷电量，v是自由电荷定向移动的速率，S是导体的横截面积。
(3)电流的方向：物理学中规定正电荷的定向移动方向为电流的方向，与负电荷定向移动方向相反。
在外电路中电流由高电势端流向低电势端，在电源内部由电源的负极流向正极。
2．电阻定律(1)电阻：导体对电流的阻碍作用就叫电阻，数值上：。
(2)电阻定律：公式：，式中的为材料的电阻率，由导体的材料和温度决定。
纯金属的电阻率随温度的升高而增大，某些半导体材料的电阻率随温度的升高而减小，某些合金的电阻率几乎不随温度的变化而变化。
(3)半导体：导电性能介于导体和绝缘体之间，如锗、硅、砷化镓等。
半导体的特性：光敏特性、热敏特性和掺杂特性，可以分别用于制光敏电阻、热敏电阻及晶体管等。
(4)超导体：有些物体在温度降低到绝对零度附近时。
电阻会突然减小到无法测量的程度，这种现象叫超导；发生超导现象的物体叫超导体，材料由正常状态转变为超导状态的温度叫做转变温度T c。
3．部分电路欧姆定律内容：导体中的电流跟它两端的电压成正比，跟它的电阻成反比。
公式：适用范围：金属、电解液导电，但不适用于气体导电。
欧姆定律只适用于纯电阻电路，而不适用于非纯电阻电路。
伏安特性：描述导体的电压随电流怎样变化。
若图线为过原点的直线，这样的元件叫线性元件；若图线为曲线叫非线性元件。
(二)电功和电功率1．电功(1)实质：电流做功实际上就是电场力对电荷做功，电流做功的过程就是电荷的电势能转化为其他形式能的过程。
(2)计算公式：适用于任何电路。
只适用于纯电阻电路。
2．电功率(1)定义：单位时间内电流所做的功叫电功率。
(2)计算公式：适用于任何电路。
只适用于纯电阻电路。
3．焦耳定律电流通过电阻时产生的热量与电流的平方成正比，与电阻大小成正比，与通电时间成正比，即(三)电阻的串并联1．电阻的串联电流强度：电压：电阻：电压分配：，功率分配：，2．电阻的并联电流强度电压电阻电流分配，功率分配，注意：无论电阻怎样连接，每一段电路的总耗电功率P是等于各个电阻耗电功率之和，即P=P1+P2+…+P n二、闭合电路欧姆定律(一)电动势电动势是描述电源把其他形式的能转化为电能本领的物理量，例如一节干电池的电动势E=1.5V，物理意义是指：电路闭合后，电流通过电源，每通过lC的电荷，干电池就把1.5J的化学能转化为电能。
(二)闭合电路的欧姆定律1．闭合电路欧姆定律闭合电路中的电流跟电源的电动势成正比，跟内、外电路中的电阻之和成反比：。
常用表达式还有：和2．路端电压U随外电阻R变化的讨论电源的电动势和内电阻是由电源本身决定的，不随外电路电阻的变化而改变，而电流、路端电压是随着外电路电阻的变化而改变的：(1)外电路的电阻增大时，I减小，路端电压升高；(2)外电路断开时，R=。
路端电压U=E；(3)外电路短路时，R=0，U=0，(短路电流)．短路电流由电源电动势和内阻共同决定．由于r 一般很小。
短路电流往往很大，极易烧坏电源或线路而引起火灾。
路端电压随外电阻变化的图线如图所示。
3．电源的输出功率随外电阻变化的讨论(1)电源的工作功率：，这个功率就是整个电路的耗电功率，通常叫做电源的供电功率。
(2)内耗功率：。
(3)输出功率：，式中U为路端电压。
特别地，当外电路为纯电阻电路时，由得，，故R=r（内、外电阻相等）时最大，且最大值为，图线如图所示。
可见，当R＜r时，R增大，输出功率增大。
当R＞r时，R增大，输出功率减小。
三、电阻的测量(一)伏安法测电阻1．原理，其中U为被测电阻两端电压，I为流经被测电阻的电流。
2．两种测量电路——内接法和外接法(1)内接法电路形式：如图所示。
误差：适用条件：当R＞＞R A，即内接法适用于测量大电阻。
(2)外接法电路形式：如图所示。
＜R x测量误差：，即R测适用条件：R＜＜R v即外接法适用于测小电阻。
3．怎样选择测量电路(1)当被测电阻R x的大约阻值以及伏特表和电流表内阻R V R A已知时；若，用内接法。
若，用外接法(2)当R x的大约阻值未知时．采用试测法，将电流表、电压表及被测电阻R x按下图方式连接成电路；接线时，将电压表左端固定在a处，而电压表的右端接线柱先后与b和c相接，与b相接时，两表示数为(U1，I1)，当与c接触时，两表示数变为(U2，I2)；若即电压表示数变化大．宜采用安培表外接法。
若即电流表示数变化较显著时，宜采用安培表内接法。
4．滑动变阻器的两种接法——限流式和分压式(1)限流式：如图所示，即将变阻器串联在电路中。
在触头P从变阻器左端移动到右端过程中，电阻R x上的电压变化范围为：（忽略电源内阻）(2)分压式：如图所示，当触头P从变阻器左端移动到右端过程中，电阻R x上的电压变化范围是0～E(忽略电源内阻)。
若要求待测电阻的电压从0开始变化时，变阻器一定采用分压式。
(二)用欧姆表测电阻1．欧姆表的构造欧姆表构造如图所示，其内部包括电流表表头G、电池E和调零电阻R2．原理当红、黑两表笔短接时．如图(甲)所示，调节R，使电流表指针达到满偏电流(即调零)，此时指针所指表盘上满刻度处．对应两表笔间电阻为0，这时有：当红、黑表笔断开，如图(乙)所示，此时，指针不偏转，指在表盘最左端，红、黑表笔间的电阻相当于无穷大，R=。
当两表笔间接入待测电阻R，时，如图(丙)所示，电流表的电流为：当R x改变，I x随之改变，即每一个R x都有一个对应的I x，将电流表表盘上I x处标出对应R x的R x 值，就制成欧姆表表盘，只要两表笔接触待测电阻两端，即可在表盘上直接读出它的阻值。
由于I x不随R x均匀变化，故欧姆表表盘刻度不均匀。
3．合理地选择挡位由于欧姆表表盘中央部分的刻度较均匀，读数较准，故选用欧姆表挡位时，应使指针尽量靠近中央刻度。
4．欧姆表使用时须注意(1)使用前先机械调零，使指针指在电流表的零刻度。
(2)要使被测电阻与其他元件和电源断开，不能用手接触表笔的金属杆。
(3)合理选择量程，使指针尽量指在刻度的中央位置附近。
(4)换用欧姆挡的另一量程时，一定要重新调零。
(5)读数时，应将表针示数乘以选择开关所指的倍数。
(6)测量完毕，拔出表笔，开关置于交流电压最高挡或OFF挡。
若长期不用，须取出电池。
说明：对于电源，有三种意义的电功率：（1）总电功率P总=P出+P内=EI。
（2）输出功率P出=UI（3）电源内阻发热损耗的电功率P内=I2r电源的效率则是=×100%=×100%=×100%电源的输出功率最大时是否是效率最高呢？下面我们来讨论这个问题当电源电动势E和内电阻r一定时，电源的输出功率（外电路的总功率）P出=I2R 随负裁电阻R的变化是非单调的变化。
将I=代入上式可得P出=I2R=R==，由上式可得，当R=r时，P出最大，且P出m==。
P出随负载电阻及变化的曲线，如图所示，由图可见，对于同一输出功率（P出m除外），有两个可能的外电阻值。
当电源有最大输出功率时，电源的效率=×100%=50% 而当R时（外电路断路），1，当R0时（外电路短路），0所以并非电源有最大输出功率时，效率就高。
