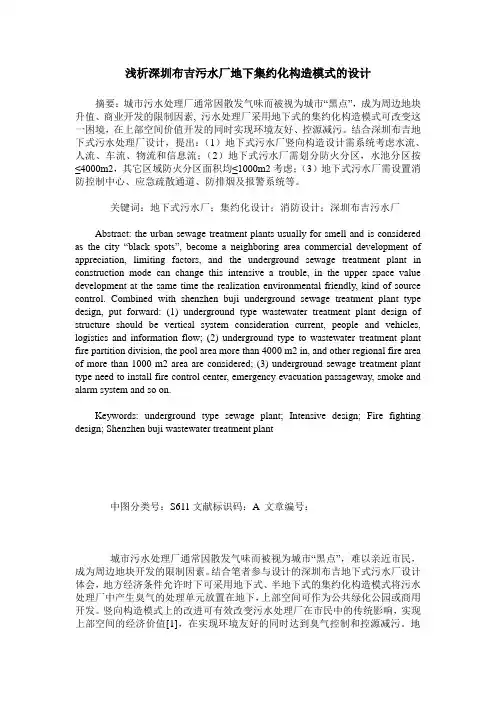

浅析深圳布吉污水厂地下集约化构造模式的设计
浅析深圳布吉污水厂地下集约化构造模式的设计摘要：城市污水处理厂通常因散发气味而被视为城市“黑点”，成为周边地块升值、商业开发的限制因素, 污水处理厂采用地下式的集约化构造模式可改变这一困境，在上部空间价值开发的同时实现环境友好、控源减污。
结合深圳布吉地下式污水处理厂设计，提出：（1）地下式污水厂竖向构造设计需系统考虑水流、人流、车流、物流和信息流；（2）地下式污水厂需划分防火分区，水池分区按≤4000m2，其它区域防火分区面积均≤1000m2考虑；（3）地下式污水厂需设置消防控制中心、应急疏散通道、防排烟及报警系统等。
关键词：地下式污水厂；集约化设计；消防设计；深圳布吉污水厂Abstract: the urban sewage treatment plants usually for smell and is considered as the city “black spots”, become a neighboring area commercial development of appreciation, limiting factors, and the underground sewage treatment plant in construction mode can change this intensive a trouble, in the upper space value development at the same time the realization environmental friendly, kind of source control. Combined with shenzhen buji underground sewage treatment plant type design, put forward: (1) underground type wastewater treatment plant design of structure should be vertical system consideration current, people and vehicles, logistics and information flow; (2) underground type to wastewater treatment plant fire partition division, the pool area more than 4000 m2 in, and other regional fire area of more than 1000 m2 area are considered; (3) underground sewage treatment plant type need to install fire control center, emergency evacuation passageway, smoke and alarm system and so on.Keywords: underground type sewage plant; Intensive design; Fire fighting design; Shenzhen buji wastewater treatment plant中图分类号：S611文献标识码：A 文章编号：城市污水处理厂通常因散发气味而被视为城市“黑点”，难以亲近市民，成为周边地块开发的限制因素。
简要分析大型地下污水处理厂结构设计
简要分析大型地下污水处理厂结构设计一、前言如今，工业废水与生活废水正在不断增加，不仅影响我们的生活环境，还给人们的身体健康带来消极的影响，因此处理好这些废水已经成为我国政府高度重视的问题之一。
全地下式污水处理厂在当前已经成为污水处理的重要方式，这种污水处理厂的结构设计较为复杂，设计中不仅需要全面的考虑污水处理厂的埋置深度、基坑支护设计、抗浮设计、防水及防腐蚀设计等，还需要考虑楼盖结构选型与合理的内力计算等，在确保各个方面设计合理的基础之上，保障大型全地下式污水处理厂整体结构设计的合理性。
二、工程概况分析目前在我国全地下式污水处理厂具有较好的应用前景，其原因在于该种形式的污水处理厂具有较小程度的环境污染，噪音也比较小[1]，这与江炽华在《基于MBR工艺的污水处理厂自动化控制系统》一文中有着极为相似的观点。
与此同时，这种形式的污水处理厂还能够在一定程度上节省我国的土地资源等等，这些方面的优点使得该种形式的污水处理厂地位不断提升。
某地区的污水处理厂在1期工程中，应用了全地下式钢筋混凝土结构进行设计，该污水处理厂的设计规模大约在180000m3/d，厂区在该城市的高新区，占地面积在63500m2，平面布局的形式为组团式的平面布局，并且平面布置较为紧凑，地上风景园林，地下为池体，主体结构分为首层、负1层及负2层，竖向空间功能自上而下依次为地面景观层、操作层及设备层。
如图1所示，该图为污水处理厂地下负2层的平面布置图，从图中可以看出该污水处理厂结构复杂性所在。
图1 污水处理厂地下负2层平面布置图该污水处理厂主体结构中的地下箱体采用钢筋混凝土结構，基础采用平板式筏板基，同时也是水池底板，它的平面尺寸大约为200m 208m，主体结构的设计高度在14.7m。
设计中预估基底附加平均压力在120～150kPa。
三、大型全地下式污水处理厂主体结构的埋置深度与基坑支护设计分析（一）埋置深度在整个污水处理厂中，地下式污水处理厂工程土建部分的造价达到了总投资的一半以上，这要远远的高于地上式污水处理厂的造价。
全地下式市政污水处理厂的设计和应用分析
46随着城市化建设进程的不断加快，市政污水工程项目建设水平不断提升，同时也对污水回用的要求提出了更高的要求，解决市政污水问题势在必行。
一、当前市政污水处理问题概述从现阶段国内城市化建设现状来看，市政污水处理过程中依然存在着很多的问题，比如污水处理难度较大、水平低等，这主要表现在：（1）污水处理过程中的技术工艺有待提升。
在市政污水处理之前，对实际情况缺乏考量，不同城市存在着盲目跟风的现象。
比如，过分强调追求新技术、新工艺，然而却对具体的工艺技术应用条件缺乏了解，以致于技术工艺无法有效地发挥作用。
（2）污水处理技术方案存在着一定的缺陷。
国内市政污水技术处理工作中，通常采用的是外国或其他地区的技术规范，没有结合国情或者本市实际情况,所以污水处理难度较大，难以起到应有的效果。
（3）市政污水处理厂的整体布局。
因污水处理厂的布设不均衡，导致市政污水处理效果不理想。
调查发现，目前国内很多城市的污水处理厂建设时间较早，随着发展进程的不断深化，对技术改革及扩建相对较少，导致污水处理效果不佳。
同时，还存在着污水处理工程项目建设进度缓慢以及重复建设现象，很多污水处理设施更换不及时，已经出现了严重的老化现象。
实践中可以看到，因治污监管机制不健全，地方情况相对比较复杂，加之工程项目建设过程中存在着很多的问题与不足，工程项目建设较为缓慢，甚至出现了拖期现象，最终导致市政污水处理不及时。
在一些经济欠发达城市的污水处理厂建设过程中，因设计或者施工、监管等不到位，导致工程项目出现风险隐患。
此外，污水处理项目建设过程中，存在着重复建设等现象，缺乏对本地整体规划，协同性比较差，浪费了资源。
值得一提的是，目前一些城市的老旧污水处理厂仍在使用，因其常年失修，相关设施保养不到位，加之长期的超负荷运行，所以其中的很多设施磨损严重，性能稳定性相对较差，难以满足现实污水处理需求。
二、全地下式市政污水处理厂的实际案例1.工程概况以某地区的市政污水处理厂项目为例，综合考虑当地的实际情况，最终选择了全地下式布置形式，污水处理厂总面积达115km2。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
中国土木工程学会水工业分会结构专业委员会五届二次会议
全地下式污水处理厂结构设计实例
欢迎各位莅临指导！
天津大
中国土木工程学会水工业分会结构专业委员会五届二次会议
全地下式污水处理厂结构设计实例
万玉生 ，王长祥 , 史 卿
中国市政工程华北设计研究总院
二零一三年九月
全地下式污水处理厂结构设计实例
汇报内容
埋深= ？
全地下式污水处理厂结构设计实例
进行埋置深度优化设计：
通过建立和埋置深度相关的 工程造价目标方程，解析目标方程， 得到池体埋置深度的最优解。
T=21100*2*(X+Y+4*5)*(1.12*H+2.0)/15+5100*2*(X+Y +4*5)*(1.12*H+2.0)/15 目标方程条件为：V=(H-6.2)*((X-54.6)(Y-20.6)-8830.8)
全地下式污水处理厂结构设计实例
5、结语
全地下式污水处理厂工程还可 以针对以下几个方面进行了优化设计： ①结合工艺特点、埋置深度、 覆土厚度合理地布置柱网。 ②对施工阶段的填土、车辆布 置等荷载进行模拟分析，做到既经济又 便于施工。 全地下式污水处理厂利用了地下 空间，处于地下全封闭状态，对周围环 境的影响较小，与周边环境协调性强， 在我国具有很好的发展前景。 本工程设计实例对同类工程的结 构安全、经济设计具有借鉴意义。
青岛某污水处理厂工程： 1 、工程概况 2、埋置深度解析 3、基坑支护设计 4、主体结构设计 1)抗浮设计 2)空间整体内力分布研究 3)超长钢筋混凝土结构设计 4)防水、防腐蚀设计 5、结语
全地下式污水处理厂结构设计实例
1 、工程概况
污水处理厂在国 内大多数为： 半地上式结构 青岛某污水处理 厂工程采用新型： 全地下式结构
为了满足大型水处理构筑 物的工艺要求，减少储水构筑 物的的渗漏隐患，同时为了提 高混凝土的防渗抗裂性能，本 工程进行了超长钢筋混凝土结 构设计。 通过设置当数量的现浇 加强带等措施，永久性伸缩缝的 数量减少50%以上。
全地下式污水处理厂结构设计实例
4)防水、防腐蚀设计
本工程滨海建设，场区赋 存地下水，埋深较浅，对混凝 土结构及钢筋具中等~强腐蚀性。
4、主体结构设计
1)抗浮设计 本工程可以采用抗浮锚杆和 抗拔桩两种以上抗浮设计方案。 大面积施工前进行桩(锚)静载 试验，为施工图设计优化提供依据。
试验抗浮桩(锚杆)数量及布置图
全地下式污水处理厂结构设计实例
4、主体结构设计
1)抗浮设计试桩( 锚杆)现场照片。
新型扩底工艺
全地下式污水处理厂结构设计实例
①灌注桩+高压旋喷桩止水帷幕+锚杆喷射混凝土 相结合的复合支护方案； ②灌注桩+水泥搅拌桩止水帷幕+锚杆喷射混凝土 相结合的复合支护方案； ③地下连续墙支护+预应力抗拉锚索支护； ④地下连续墙+锚杆相结合并考虑连续墙作为永 久结构的复合支护方案； ⑤钢筋混凝土钻孔灌注桩+三轴水泥搅拌桩止水 帷幕+预应力抗拉锚索支护； ⑥钢筋混凝土钻孔灌注桩+水泥土搅拌桩+预应力 抗拉锚索支护；
4、主体结构设计
根据检测结果： 选用混凝土灌注桩抗浮设计方案。
全地下式污水处理厂结构设计实例
2)空间整体内力分布研究
通过建立空间整体计算模型， 采用有限单元分析法对箱体结 构进行空间整体分析，克服简 化计算模型的分析误差。
外侧土水压力作用下弯矩 内力分布渲染图：
全地下式污水处理厂结构设计实例
3)超长钢筋混凝土结构设计
24
青岛污水项目池体深度与工程造价目标方程解析解
主体土建造价(单位：人民币元)
320000000 310000000 300000000 290000000 280000000 270000000 260000000 250000000
？
9.7
10.2
10.7
11.2
11.7
12.2
12.7
13.2
13.7
全地下式污水处理厂结构设计实例
1 、工程概况
主体结构设计高 度14.7m，顶部设计覆 土厚度1.5m，基底埋置 深度16.2m。
高度 14.7m
覆土深度1.5m
基底埋深16.2m
全地下式污水处理厂结构设计实例
2、埋置深度解析
本工程土建投资占总 投资比例60%左右。 工程造价的影响因素 较多，其中埋置深度是重 要因素之一。
14.2
14.7
15.2
15.7
16.2
16.7
17.2
17.7
18.2
18.7
20
池体总深度(单位：米)
埋深=12.7+3.5=16.2m
全地下式污水处理厂结构设计实例
2、埋置深度解析
经深度优化设计后的典型剖面图
全地下式污水处理厂结构设计实例
3、基坑支护设计
全地下式污水处理厂 埋深较大，本工程设计对 深基坑支护的选型 止水帷幕的选择 锚杆及锚索的应用 等进行研究。
全地下式污水处理厂结构设计实例
4)防水、防腐蚀设计
本工程防腐防水设计 要求达到一级防水标准，采 取“防腐防水合二为一”的 设计方案，外侧防腐防水层 采用聚脲、乙烯基酯等柔性
材料。
对外侧防腐防水层的 延伸率作为重要性能指标， 抵御混凝土收缩裂缝。
全地下式污水处理厂结构设计实例
4)防水、防腐蚀设计
本工程除了采取外防腐 防水措施外，采取了加强混凝 土自身的防腐、防水措施，包 括添加防腐剂、阻锈剂、粉煤 灰等。 为减少水泥和混凝土中 碱的含量，本工程采用低碱水 泥，同时合理使用粉煤灰、矿 渣等矿物掺和料，提高混凝土 抗裂和耐久性能，以提高混凝 土自防水、防腐蚀性能。
全地下式污水处理厂结构设计实例
1 、工程概况
全地下式污水处理 厂利用地下空间而建，自 下而上分为： 设备层 操作层 地面景观层 具有环境污染小、噪音小、 节约土地资源等优点。
全地下式污水处理厂结构设计实例
1 、工程概况
本工程设计规模为18万 立方米每天。 平面布置紧凑。 地下箱体平面占地面积 为200mx208m。
全地下式污水处理厂结构设计实例
3、基坑支护设计
1)止水帷幕技术方案 地下水位水头 高度达15米。
可采用止水措 施主要有：
水泥搅拌桩止水帷幕 高压喷射注浆止水帷幕 三轴水泥搅拌桩止水帷幕
全地下式污水处理厂结构设计实例
3、基坑支护设计
2)深基坑支护技术方案 适合本工程的基 坑的支护方案主要有 桩锚支护 桩+内支撑 地下连续墙 结合止水帷幕，对下列多 种支护方案进行对比：
全地下式污水处理厂结构设计实例
3、基坑支护设计
2)深基坑支护技术方案 方案对比图：
选择方案： 双排长螺旋压灌混凝土桩 +预应力锚杆 选择方案 +高压旋喷止水帷幕
全地下式污水处理厂结构设计实例
3、基坑支护设计
3)对流塑性淤泥的处理
在沿海地区，表层土常见流塑状态淤泥，本工 程采用抛石挤於处理方案。
全地下式污水处理厂结构设计实例
