钎焊质量的影响因素
提高铜管钎焊质量的措施分析

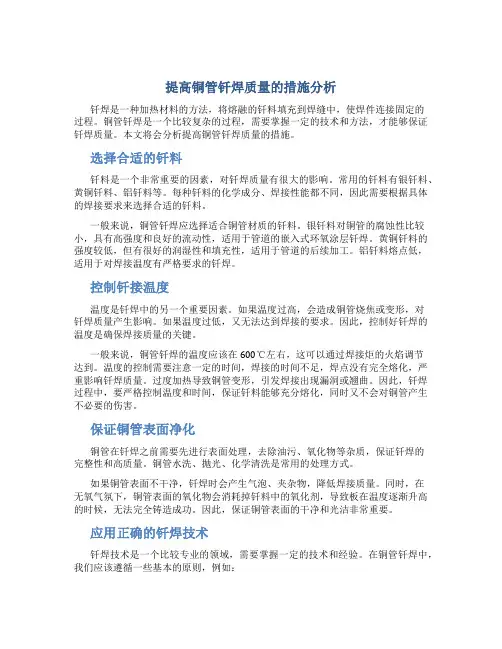

提高铜管钎焊质量的措施分析钎焊是一种加热材料的方法，将熔融的钎料填充到焊缝中，使焊件连接固定的过程。
铜管钎焊是一个比较复杂的过程，需要掌握一定的技术和方法，才能够保证钎焊质量。
本文将会分析提高铜管钎焊质量的措施。
选择合适的钎料钎料是一个非常重要的因素，对钎焊质量有很大的影响。
常用的钎料有银钎料、黄铜钎料、铝钎料等。
每种钎料的化学成分、焊接性能都不同，因此需要根据具体的焊接要求来选择合适的钎料。
一般来说，铜管钎焊应选择适合铜管材质的钎料。
银钎料对铜管的腐蚀性比较小，具有高强度和良好的流动性，适用于管道的嵌入式环氧涂层钎焊。
黄铜钎料的强度较低，但有很好的润湿性和填充性，适用于管道的后续加工。
铝钎料熔点低，适用于对焊接温度有严格要求的钎焊。
控制钎接温度温度是钎焊中的另一个重要因素。
如果温度过高，会造成铜管烧焦或变形，对钎焊质量产生影响。
如果温度过低，又无法达到焊接的要求。
因此，控制好钎焊的温度是确保焊接质量的关键。
一般来说，铜管钎焊的温度应该在600℃左右，这可以通过焊接炬的火焰调节达到。
温度的控制需要注意一定的时间，焊接的时间不足，焊点没有完全熔化，严重影响钎焊质量。
过度加热导致铜管变形，引发焊接出现漏洞或翘曲。
因此，钎焊过程中，要严格控制温度和时间，保证钎料能够充分熔化，同时又不会对铜管产生不必要的伤害。
保证铜管表面净化铜管在钎焊之前需要先进行表面处理，去除油污、氧化物等杂质，保证钎焊的完整性和高质量。
铜管水洗、抛光、化学清洗是常用的处理方式。
如果铜管表面不干净，钎焊时会产生气泡、夹杂物，降低焊接质量。
同时，在无氧气氛下，铜管表面的氧化物会消耗掉钎料中的氧化剂，导致板在温度逐渐升高的时候，无法完全铸造成功。
因此，保证铜管表面的干净和光洁非常重要。
应用正确的钎焊技术钎焊技术是一个比较专业的领域，需要掌握一定的技术和经验。
在铜管钎焊中，我们应该遵循一些基本的原则，例如：•钎料应该保证充分润湿；•熔入口处不要过度加热；•避免过度拉伸或收缩；•保证钎焊完成后冷却速度适中。
车顶激光钎焊常见质量缺陷及控制
激光钎焊原理和特点
激光钎焊是采用激光将焊丝加 热，并填充到焊缝，一般情况下光 斑直径比焊丝直径大，焊丝处于光 斑中心，利用光斑边缘加热母材， 使得焊丝更容易铺展，从而填充在 母材表面形成钎焊缝。激光钎焊中 一个显著的特点是母材不熔化，而 焊丝熔化形成焊缝。
在白车身制造中，激光钎焊主 要应用于车顶、行李箱侧围落水
汽车制造 | Auto Manufacture
车顶激光钎焊常见质量缺陷及控制
□ 上汽大众汽车有限公司/章敏 龚文良 周宇斌
目前中国汽车产业正处于高速发展状态，激光钎焊技术以其独特的优势在汽车白车身上应用越来越广泛。由于激光 钎焊质量要求非常高，焊接系统精密复杂，影响焊缝质量的因素很多，任何一个细微的变化都有可能导致焊接缺陷。本 文结合现场生产情况，详细介绍了激光钎焊常见缺陷及其形成原因和控制措施。
激光钎焊系统及设备
激光钎焊系统主要由激光发生 器、激光钎焊头、送丝机构、机器 人和控制系统等构成。
（1）激光发生器。激光发生 器是产生激光的装置，是激光钎焊 系统中提供焊接能源的装备。目 前常用的激光器有C O2激光器、固 体激光器和半导体激光器，其中半 导体激光器具有较高的光电转换效 率。常见的有Laerline公司的半导体 激光器（见图4）。
件本身的杂质、油污和镀锌层挥发 导致气孔的产生；二是外因。空气 中的H2、O2和H2O等气体在高温时 渗入焊缝中，如图12、13所示。
针对气孔缺陷，主要有以下几 种控制措施：
（1）优化焊接参数。降低激 光功率有助于减少焊接气孔，但必 须保证送丝速度和激光功率的匹 配，否则容易造成焊缝波浪，僵 块。同时功率也不能无限制往下 降，否则会影响焊缝的强度。
图4 激光发生器
的行走，同时承载激光钎焊头及附 属装置、水、气和电路等（见图 7）。
钎焊接头的质量检验
钎焊接头的质量检验1、钎焊焊接头的缺陷钎焊后的工件必须检验，以判定钎焊接头是否符合质量要求。
钎焊接头缺陷与熔焊接头相比，无论在缺陷的类型、产生原因或消除方法等方面都有很大的差别。
钎焊接头内常见的缺陷及其成因如下：(1)填隙不良,部分问隙未被填满产生原因:1)接头设计不合理,裝配问隙过大或过小,裝配时零件歪斜。
2)钎剂不合适,如活性差,钎剂与钎料熔化温度相差过大,钎剂填缝能力差等;或者是气体保护钎焊时,气体纯度低,真空钎焊时,真空度低。
3)钎料选用不当,如钎料的润湿作用差,钎料量不足。
4)钎料安置不当。
5)钎焊前准备工作不佳,如清洗不净等。
6)钎焊温度过低或分布不均匀。
(2)钎缝气孔产生原因:l)接头间隙选择不当。
2)钎輝前零件清理不净。
3)钎剂去膜作用和保护气体去氧化物作用弱。
4)钎料在钎焊时析出气体或钎料过热。
(3)钎缝夹渣产生原因:l)钎剂使用量过多或过少。
2)接头同陳.选择不当.3)钎料从接头两面填缝。
4)舒料与钎剂的熔化温度不匹配。
5)钎剂比重过大。
6)加热不均匀。
(4)钎缝开裂产生原因：1)由于异种母材的热膨胀系数不同，冷却过程中形成的内应力过大。
2)同种材料钎輝加热不均匀,造成冷却过程中收缩不一致。
3)钎料凝固时,零件相互错动。
4)钎料结晶温度间隔过大。
5)钎缝脆性过大。
(5.)母材开裂产生原因：1)母材过烧或过热。
2)钎料向每材晶间渗入,形成脆性相。
3)加热不均匀或由于刚性夹持工件而引起过大的内应力。
4)工件本身的内应力而引起的应力。
5)异种母材的热膨胀系数相差过大,而其延性义低。
6)钎料流失。
(6)钎料流失产生原因:1)钎輝温度过高,保温时问过长。
2)母材与钎料之间的作用太剧烈。
3)钎料量过大。
2、钎焊接头缺陷的检验方法钎焊接头缺陷的检验方法可分为无损检测和破坏性试验。
日常生产中广泛采用无损检测。
破坏性检测只用于重要结构的钎焊接头的抽样检验。
(1)外观检查外观检査是用肉眼或低倍放大镜检査钎焊接头的表面质量,如钎料是行項满间隙,钎缝外露的一端是否形成圆角,圆角是否均匀,表面是否光滑,是否有裂纹,气孔及其他外部缺陷。
铝制板翅式换热器真空钎焊缺陷与措施
铝制板翅式换热器真空钎焊缺陷与措施一、引言铝制板翅式换热器是一种常见的换热设备，其采用翅片和管道的方式来增加换热面积，提高换热效率。
在制造过程中，真空钎焊是常用的连接方式，但在实际生产中，往往会出现一些钎焊缺陷，影响设备的使用寿命和性能。
本文将针对铝制板翅式换热器真空钎焊缺陷进行分析，提出相应的解决措施。
二、铝制板翅式换热器真空钎焊缺陷1. 喷流钎焊喷流钎焊是一种高效的钎焊方式，但在操作不当的情况下容易出现喷流过大或过小的问题，导致钎焊质量不稳定，存在漏气或气泡的风险。
2. 焊接接头质量不均匀焊接接头质量不均匀是常见的真空钎焊缺陷，可能是因为操作人员技术不到位、设备不良或者材料质量不合格导致的。
3. 焊接过程中气体逸出在真空钎焊的过程中，如果未能完全排除气体，会导致气泡或者孔洞的产生，影响钎焊接头的质量。
4. 焊接接头的卷边卷边现象是指焊接接头处出现焊接材料突出或者凹陷的现象，这会影响接头的整体质量，缩短设备的使用寿命。
5. 金属流动性不佳金属在真空钎焊过程中，如果流动性不佳，会导致焊接接头的松动、断裂或者裂纹的产生，影响设备的使用寿命。
三、针对铝制板翅式换热器真空钎焊缺陷的解决措施1. 优化钎焊工艺优化钎焊工艺是解决缺陷的关键，首先要对钎焊工艺进行全面的分析和调整，根据实际情况调整喷流钎焊流量、温度、压力等参数，保证焊接质量的稳定性。
2. 提高操作人员技术操作人员是关键的环节，他们需要具备专业的技术能力和丰富的经验，才能够保证钎焊质量的稳定性。
对操作人员进行系统的培训和考核十分必要。
3. 严格的材料质量把控铝制板翅式换热器的材料质量直接关系到钎焊的质量，因此对材料的质量进行严格把控，确保材料的稳定性和可靠性。
4. 完善的检测机制建立完善的检测机制，对每一道工序进行全面的检测，及时发现和解决问题，避免缺陷的出现。
5. 严格的质量管理制度建立严格的质量管理制度，对每一批产品进行全面的检测和记录，形成完整的质量管理档案，保证产品质量的稳定性。
焊球直径对钎焊球质量影响
式 中 ： 真球 度值 （ ） ｃ 一 ％ ；
Ｚ 理想 直径 （ 。 一 ｍｍ） ；
Ｚ 一一最 大 弦长 （ ｍｍ） ；
ｌｉ 最小 弦长 （ ｍ一 ． ｍｍ） 。
表 １ 球 化剂与 钎料 的物理性能
性 能 花 生 油 Ｓ６ Ｐ ３ ｎ３ ｂ７
Ｋｅ ｒ ｓ Ｓ ｌ ｅ ａｌ Ｓ ６ ｂ ７； ｐ ｅ ｕ ｅ ｍｅ ｓ ｒ ； ａ ｐ ｅ ｃｔ ； ｕ ａ ｅ ｑ ａ ｉ ｙ ｗｏ ｄ ： ｏ ｄ ｒｂ ｌ ； ｎ ３ ３ Ｓ ｈ ｒ ｌ ａ ｕ ｅ Ｒｅ ｌｓ ｈ ｒ ｉ Ｓ ｒ ｃ ｕ ｌ ｙ Ｐ ｉ ｙ ｆ ｔ
Ｄｏ ｕ ｎ ｄ Ａ ｃ ｍｅ ｔＣｏ ｅ：
因为在 已设定 的预 热 温度 和 球 化 温度 下 ， 于 同种 对
钎料 合金 ， 焊球 真球度 与液 态钎料 流动性 密切 相关 。
器
在 球化 系统及球 化 过 程一 定 条 件 下 ， 液态 钎 料 流动 性 与待球 化钎料 丝质 量密 切相关 。这是 因为 在相 同 液态 钎料 温度 （ 流 动性 ） ， 量 越 大 ， 焊 丝 需 或 下 质 钎 要 的热量 越多 ， 这从式 （ ） 容易解 释 。 ２很
度和外观质量影响。结果表明： 当预热温度为 ５０ｃ 球化温度为 ３０℃时， ０ Ｃ， ０ 焊球 真球度随着焊球 直径增大而增大， 表面质量随着焊球直径增大而下降。 关键 词 ： 焊球 ；ｎ ３ ｂ ７ 小球 直径 ； 钎 Ｓ６Ｐ ３ ； 真球 度 ； 外观质 量
中图分 类号 ：Ｎ ０ Ｔ ６ 文献 标识 码 ： Ａ 文 章编 号 ：０ １— ４４ ２ １ ）２—０８ ０ １０ ３７ （００ ０ ０ １— ３
浅析影响铜管火焰钎焊质量的因素及稳定铜管钎焊质量的措施

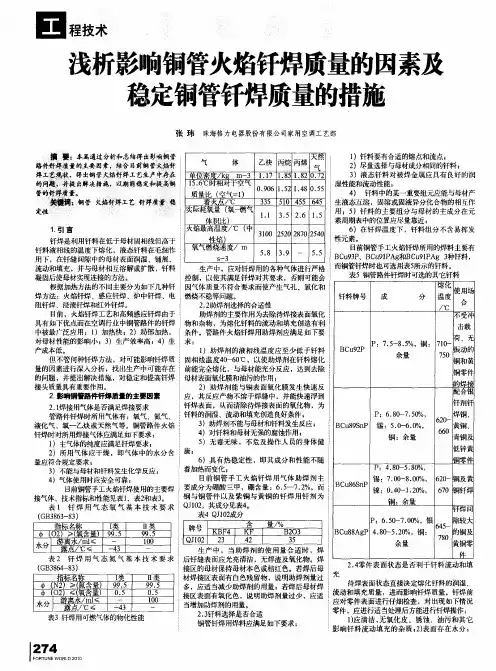

浅析影响铜管火焰钎焊质量的因素及 稳定铜管钎焊质量的措施
张 玮 珠海格力电器股份有限公司家用空调工艺部 叠 要｝本篇通过分析 摘量 和总结 得出影响铜管 气 体 乙炔 丙烷 丙烯 天然 １ ）钎料要有合适的熔 点和流点 ； 路件钎焊质量的主要因素 ， 一 结合 目前铜管火焰钎 ２ ）尽量选择 与母材成分相 同的钎料； 气 ３ ）液 态钎料对 被焊金 属应具有 良好的润 弭二乇现收 铸蕾钢荤’ 舒碍ｌｔ 产寺备枉 单 位 密度 ／ ｇ ｍ一３ １ １ １８ ．２Ｏ ７ 【 Ｉ Ｘ 掐 ｋ ．７ ．５ １８ ．２ ５６Ｃ时相对 于空 气 ０ 的问 ， 提 出 毫并 。 解决措施 ∥ 以期能稳定和提高铜 １ ．＂ 湿性能和流动性能 ； 质量比 （ 空气 ９６ １５ ．８Ｏ ５ ０ ．２Ｉ４ ．５ 奄讷瓴弭质量 ？ 一 ４ 钎料 中的某一重要组元应能与母材产 ） １ ） 着 火 点 ／℃ ３ ５ ５ ０ ５ ６ ５ ３ ｌ ４ ５ ４ 生液态互溶 ，固溶 或固液 异分化合物的相互作 蠢 关键调： 铜管 火 焰钎焊工 钎 ．－ 焊质量ｊ ｇ ． 稳
产成本 低。
燃烧不稳等问题。 钎料牌号 成 分 温度 Ａ ２２ ．助焊剂选择的合适性 ／℃ 助焊剂的主要作用为去除待焊接表面氧化 不 受 冲 物和杂物 ，为熔化 钎料 的流动和填充创造有利 击载 条件 。管路件火 焰钎焊 用助焊 剂应满足如下要 Ｐ ．－ ．％，铜 ： ７０ 、无 ：７ ５ ８ ５ ｌ— 荷 求：
．
＝
氧 燃气 １ 曩 实际耗氧量 （ 一 用 ；５ ）钎料 的主要组分 与母材 的主成分在 元 体积 比） １ ３５ ． ． ． ２６ １ ５ 素周期 表中的位置应尽量靠近 ； 火焰最高温度／Ｃ （ ＇ 中 ３０ ２ ２ ８０２ ４ １０ ５ ０２ ７ ５０ １ 引 言 ． ６ ）在钎 焊温度 下 ，钎料组 分不含 易挥 发 性元素 。 性焰 ） 钎焊是利用钎料在低于母材 固相线但高于 氧 气燃烧速度／ ｍ ５ 目前铜 管手工火焰钎焊所用的焊料 主要有 钎料液相 线的温度下熔化 ，液态钎料在毛细作 ８ ３． ９ ５． ５ Ｂ ｕ ３ 、Ｂ ｕ １ Ａ 和Ｂ ｕ １ Ａ 种钎料， Ｃ ９Ｐ Ｃ ９Ｐ ｇ Ｃ ９Ｐ ｇ ３ ｓ 一３ 用下 ，在钎缝 间隙中的母 材表面润湿、铺展 、 而铜管钎焊时也可选用表５ 所示 的钎料 。 流动和填充 ，并与母 材相 互溶解或扩散 ，钎料 生产 中，应对钎焊用的各种气体进行严格 表５铜管路件钎焊时 可选的其它钎料 凝固后使母材实现连接的方法 。 ｉ 控制 ，以 使其满足钎焊对其要求 ，否则可能会 熔 化 使用场 根据加热方法的不同主要分为如下几种钎 因气体 质量 不符 合要求而使产生气孔 、氧化和
钎焊存在的问题及解决措施
钎焊存在的问题及解决措施
钎焊存在的问题及解决措施
钎焊是工业上的常用焊接方式，但是它也存在一定的问题，例如对操作人员的要求高、成本高、焊接工艺复杂、焊接质量难以控制等问题。
一、操作人员的要求高
完成钎焊加工所需的技术要求比较高，必须要求操作人员具备较高的技术水平，而钎焊师本身的技术水平也是通过它的证书来证明的。
二、成本高
钎焊加工的成本比一般的焊接加工要高，这是由于钎焊加工的设备设施要求较高，钎焊设备和钎料的价格也比一般的焊接加工要高得多，因此，钎焊加工的成本也比一般的焊接加工要高得多。
三、焊接工艺复杂
在完成钎焊加工的时候，需要完成的工艺步骤非常多，操作者需要掌握多种焊接知识，比如说对焊接温度的控制、焊件的热处理、钎焊前的焊缝清理和焊接后的焊道检验等等，这需要钎焊师拥有比较多的专业技能。
四、焊接质量难以控制
操作者在完成钎焊加工时，由于其工艺复杂，使得钎焊质量的控制非常困难，而且钎焊的焊接缺陷发现起来也比较晚，完成焊接工艺后的焊道检验也可能掩蔽掉一些缺陷，如果不加以注意，可能会给物品的使用安全性带来很大的威胁。
解决措施
1、加强培训，提高钎焊师的技能。
使用钎焊方法完成焊接加工时，需要有一定的焊接技能，所以应该加大对操作者的培训力度，使其能够更好地掌握钎焊的技术，减少由于操作者技能不足而带来的后果。
2、采用自动化钎焊设备。
由于钎焊加工的工艺复杂，现在也有了一些自动化的钎焊设备，这些设备可以自动完成各项焊接工艺，减少操作者的出错率，保证焊接的质量。
3、对焊道进行深度检验
在完成钎焊加工之后，要对焊道进行深度检验，找出焊缝的缺陷和漏洞，以便及时解决问题，保证焊接质量。
铝及铝合金钎焊剖析
铝及铝合金钎焊剖析铝及铝合金钎焊是一种广泛应用于航空航天、汽车制造和船舶建造等行业的焊接技术。
钎焊是利用填充金属与基材的溶解或扩散来连接工件的焊接方法。
铝及铝合金钎焊具有高效、环保、高强度等优点，但也存在一些局限性。
本文将对铝及铝合金钎焊进行剖析。
首先，铝及铝合金的钎焊特点如下：1.低熔点：铝及铝合金的熔点相对较低，便于钎焊操作。
2.良好的可塑性：铝及铝合金具有良好的可塑性，可以在较低的温度下完成连接操作。
3.容易氧化：铝及铝合金容易在高温下与空气中的氧气反应，形成表面氧化层，影响钎焊质量。
4.较高的导热性：钎焊铝及铝合金时，需要迅速传递热量以保持焊缝在适宜的温度范围内。
其次，铝及铝合金钎焊的工艺参数如下：1.温度控制：铝及铝合金的钎焊温度一般在450℃-600℃之间，过高会造成材料烧损，过低则无法形成有效连接。
2.填充金属选择：选择合适的填充金属是保证钎焊质量的关键。
常用的填充金属有铝硅合金、铝锰合金、铝铜合金等。
3.表面处理：由于铝及铝合金易于氧化，钎焊之前需要进行表面处理，除去氧化层，以提高钎焊质量。
4.焊接速度：钎焊过程中，焊接速度需要控制在合适的范围内，过快会导致填充金属未充分润湿基材，过慢则容易造成材料烧损。
钎焊铝及铝合金的优点有：1.钎焊过程中不需要融化基材，减少了变形和应力的发生，可以应用于薄板焊接。
2.钎焊接头强度高，焊缝内部无夹杂物。
3.钎焊后焊缝的装饰性更好，美观度高。
4.钎焊后表面平整，无需进行后续磨削和抛光。
铝及铝合金钎焊的局限性有：1.铝及铝合金的导热性好，热量传导迅速，钎焊时需要较快的焊接速度和热输入控制，这对焊工的技术要求较高。
2.铝及铝合金易氧化，钎焊时需要采取措施防止氧化层生成，否则会影响焊接质量。
3.部分铝合金在钎焊时容易产生热裂纹，需要注意合金的选择和焊接参数的控制。
综上所述，铝及铝合金钎焊是一种广泛应用于航空航天、汽车制造和船舶建造等行业的焊接技术，具有高效、环保、高强度等优点。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
试论钎焊质量的影响因素
崔岩张昕朱晓刚
摘要钎剂母材表面状态等因素对钎焊质量的影响
钎焊质量钎焊温度钎焊保温时间
０ 前言
在钎焊生产中这些缺陷包括夹渣裂缝和溶蚀等产生缺陷的原因很多本文对这些缺陷的影响因素作以讨论研究
母材表面氧化膜的存在同样若液态钎料被氧化膜包裹因此
母材和钎料表面氧化膜的彻底清除
在钎焊技术中利用钎剂去膜是目前使用最广泛的一种方法
它在钎焊过程中起着复杂的物理化学作用减少钎料的表面张力钎剂分解出的酸值较高为液态钎料在母材上铺展填缝创造必要的条件隔绝空气而起保护作用
改善液态钎料对母材的润湿从另一方面考虑
损害接头组织
２ 钎缝间隙对钎焊质量的影响
为了获得填缝密实应避免钎料的无益损耗
这首先要靠正确的确定间隙的大小
要达到这一目的
３ 工艺参数对钎焊质量的影响
钎焊过程的主要工艺参数是钎焊温度和保温时间
因此对接头质量具有决定性的作用
钎焊温度应适当高于钎料的熔点
改善润湿和填缝有利于提高接头强度
它可能引起钎料中低沸点组元的蒸发
脆性化合物层使接头强度下降通常将钎焊温度选为高于钎料液相线温度２５
一定的保温时间是钎料同
母材相互扩散但过长的保温时间同样会导致某些过程的过分发展而走向反面
首先要考虑钎料与母材相互作用的特性
生成脆性相应尽量缩短保温时间如果通过二者的相互作用能消除钎缝中的脆性相或低熔组织时保温时间也与焊件大小和钎缝间隙值有关为了保证钎料同母材必要的相互作用 为了系统地研究钎焊工艺参数对接头力学性能的影响规律
用相同的钎剂NH3Cl 3
²â¶¨Æä¼ôÇÐÇ¿¶È220 Òò´ËÑ¡ÔñÇ¥º¸Î¶ÈΪ230范围内
在一定的钎焊温度下接头的剪切强度的基本变化趋势是当达到某一最高值后钎焊温度超过310 ½ÓÍ·µÄ¼ôÇÐÇ¿¶È³öÏÖ´ó·ù¶ÈµÄ½µµÍÔÚÇ¥º¸Î¶ÈΪ270 钎焊保温时
间为30 ｓ的最佳工艺参数匹配下
４ 结论
本文论述了钎料工艺参数等因素分别对钎焊质量的影响
试验证明
参考文献
１ 王守业等，第八次全国焊接会议论文集１９９７１３４
２ 沈宁福等，．凝固理论进展与快速凝固 １９９６６８４
３ 胡晓萍，银基钎料中杂质元素的影响及机理研究１９９８７
崔岩１９７１年生讲师
联系人
长春市花园路１号 机械工程系
联系电话４８４７０９７ 。
