东芝电梯基本操作知识
这些东芝电梯，你可能没见到过！（附东芝电梯基础知识详解）
这些东芝电梯，你可能没见到过！（附东芝电梯基础知识详解）东芝CL70 这种门机估计也没几个人看过！1996年东芝CL-70。
1996年东芝CV-60.以上图片拍摄者为：罗玉明。
东芝电梯现在最常见的几个型号分别是：CV150;CV160;CV180;CV190;CV300;CV320;CV330;CV330A。
其中：CV150;CV160;CV180;CV190为有齿轮曳引机。
CV300;CV320;CV330;CV330A为无齿轮永磁同步曳引机。
CV300为无机房，分为A、B、C三个型号。
东芝电梯的OBM操作方式：CV150;CV160;CV300;CV320：1、故障调阅：(还没有通俗易懂的话形容)2、故障清除：MODE按两下显示“0.0.”跳动按中间键到“0.E.”按STB键显示“E.1”按STB一下显示“0.E.”然后按STB接着显示“E.1”按中间键加到“E.2”按STB键显示“0.E.”按STB键显示“E.1”NUM键加到“E.3”按STB键显示“0.E.”MODE键就可以看到显示“CL”证明故障清除。
3、井道自学习方法：先将正常转换成检修。
MODE按两下显示“0.0.”跳动按中间键到“1.0”按STB键显示“E.2”按STB键一下显示“1.0”，在按中间键按到“0.E.”，按STB键显示“E.1”，在按中间键按到“E.C”按STB。
然后把检修转换成正常。
电梯向下，进行井道自学习。
CV180;CV190;CV330;CV330A：1、故障调阅：MODE键(也就是第一个键子)按两下显示“0.0.” 此时显示的数字为闪烁的)。
按中间键NUM按到“0.8” 此时8在闪烁)然后按STB确定键(也就是最后一个)一直按确定键什么时候显示“X.X.”两点都出现不在闪烁那个就是故障代码2、故障清除：MODE按两下显示“0.0.”跳动按中间键到“0.E.”按STB键显示“E.1”动按STB一下显示“0.E.”然后按STB接着显示“E.1”按中间键加到“E.2”按STB键显示“0.E.”按STB键显示“E.1”NUM键加到“E.3”按STB键显示“0.E.”MODE键就可以看到显示“CL”证明故障清除。
东芝电梯基本操作知识
东芝电梯基本操作知识一、CV180自学习打检修1、按1键按到显示002、按2按到103、按3显示E24、按3 按2调到OE5、按3显示E16、按3 按3显示OE7、按3 按2调到E28、按3显示OE9、按3 按2调到E310、按3显示OE11、按3 按2调到EC12、按3显示OE13、按1显示楼层E2JS14、检修打正常显示楼层E2PD二、CV180调故障1、MODE按2下显示0.0.都在跳动2、按中间键NUM加到0.8.都在跳动3、然后按STB 确定键一直按三、故障清除操作：显示器上显示EE表示有故障记录，保养时需要清除，否则将出现故障记录过多而保护死机。
此时将主电源关闭，按住主板上4号键不放再送电，一般情况下可复位，若不能复位就要作故障清除，方法如下：1、按主板上1号键2下显示00；2、按主板上2号键n下使显示器显示0E；3、按主板上3号键1下显示E0；4、按主板上2号键1下使显示器显示E1；5、按主板上3号键1下，再按2号键1下显示E0；6、按主板上2号键2下使显示器显示E2；7、按主板上3号键1下显示0E；8、按主板上4号键强制返回，故障清除操作结束。
注：操作板上9号键是故障记录开关，正常时开关朝上，否则故障记录很快将出现保护死机。
四、机房检修操作：1、将控制柜操作板上8号扭子开关朝上，此时为机房检修状态。
（8号扭子开关朝下为正常状态）2、再将主板上5号扭子开关（S9）朝上或朝下按住不放，电梯将以检修速度向上或向下运行。
五、短接安全回路操作：当显示FD时表示安全回路断开，此时安全继电器CC断开、操作板上面的那个指示灯熄灭，首先检查安全回路供电保险管1F1（控制柜后面下排左起第6个）是否熔断；检修需要短接时，请用下列方法：1、操作板上A2—A7短接：轿顶急停开关、轿内急停开关、安全钳开关；2、操作板上A7—A10短接：上下极限开关、缓冲器开关、涨紧开关；3、操作板上A10—A11短接：限速器开关；五、短接门锁回路操作：当操作板上下面的一个指示灯熄灭，表示门锁回路断开，检修时需要短接请用下面方法操作：1、操作板上A11—HDC操作板上HDC—NC短接：轿门门联锁；2、3、操作板上3号—4号短接：厅、轿门门联锁全短接。
东芝电型号说明及常用操作
东芝电梯现在最常见的几个型号分别是：CV150;CV160;CV180;CV190;CV300;CV320;CV330;CV330A。
其中：CV150;CV160;CV180;CV190为有齿轮曳引机。
CV300;CV320;CV330;CV330A为无齿轮永磁同步曳引机。
CV300为无机房，分为A、B、C三个型号。
东芝电梯的OBM操作方式：CV150;CV160;CV300;CV320：1、故障调阅：(还没有通俗易懂的话形容)2、故障清除：MODE按两下显示“0.0.”跳动按中间键到“0.E.”按STB键显示“E.1”按STB一下显示“0.E.”然后按STB接着显示“E.1”按中间键加到“E.2”按STB键显示“0.E.”按STB键显示“E.1”NUM键加到“E.3”按STB键显示“0.E.”MODE键就可以看到显示“CL”证明故障清除。
3、井道自学习方法：先将正常转换成检修。
MODE按两下显示“0.0.”跳动按中间键到“1.0”按STB键显示“E.2”按STB键一下显示“1.0”，在按中间键按到“0.E.”，按STB键显示“E.1”，在按中间键按到“E.C”按STB。
然后把检修转换成正常。
电梯向下，进行井道自学习。
CV180;CV190;CV330;CV330A：1、故障调阅：MODE键(也就是第一个键子)按两下显示“0.0.” 此时显示的数字为闪烁的)。
按中间键NUM按到“0.8” 此时8在闪烁)然后按STB确定键(也就是最后一个)一直按确定键什么时候显示“X.X.”两点都出现不在闪烁那个就是故障代码2、故障清除：MODE按两下显示“0.0.”跳动按中间键到“0.E.”按STB键显示“E.1”动按STB一下显示“0.E.”然后按STB接着显示“E.1”按中间键加到“E.2”按STB键显示“0.E.”按STB键显示“E.1”NUM键加到“E.3”按STB键显示“0.E.”MODE键就可以看到显示“CL”证明故障清除。
东芝电梯操作说明
东芝电梯操作说明东芝电梯是一种现代化、高效、安全、舒适的垂直交通工具。
为了确保电梯的正常运行和乘客的安全，请按照以下操作说明正确使用东芝电梯。
1.进入电梯：a.确认电梯门区域内没有人站在门缝内，以免夹住手部或其它物体。
b.轻轻按下电梯大门上的开门按钮，等待电梯门完全打开。
c.进入电梯后，确保身体和包裹等物品不会挤压到电梯门。
2.选择楼层：a.在电梯控制面板上选择您要前往的楼层。
大多数东芝电梯的控制面板位于电梯门的一侧，以方便乘客操作。
b.轻拨控制面板上的楼层按钮，或者按下对应楼层的数字按钮，电梯将会自动运行至相应楼层。
3.关闭电梯门：a.当所有乘客进入电梯后，轻轻按下电梯大门上的关门按钮。
b.请注意，电梯大门上的关门按钮只需按下一次即可。
不要重复按下该按钮，以免引起故障。
4.乘坐电梯：a.当电梯运行时，请在电梯箱体内保持站立或坐姿，确保脚部不会夹到电梯门或其它物体。
b.在电梯行驶过程中，不要随意触动电梯控制面板或其它装置，以免影响电梯运行或引起故障。
5.到达目标楼层：a.当电梯到达您要前往的楼层时，电梯会自动停止，并打开电梯门。
b.在电梯门完全打开之前，请不要尝试从电梯内走出，以免发生意外。
c.当电梯门完全打开后，可以安全地走出电梯。
6.紧急情况下的操作：a.如果在电梯运行过程中发生紧急情况，例如停电或其它故障，不要慌张。
b.在电梯控制面板上有一个紧急报警按钮，可以按下该按钮以向外界请求帮助。
c.如果电梯停止运行，但未开启电梯门，请使用控制面板上的开门按钮手动打开电梯门。
7.特殊情况下的操作：a.如果电梯门无法关闭，请不要试图强行关上门，应该通过呼叫电梯服务人员的按钮向外界寻求帮助。
b.如果电梯内有烟雾或发生火灾，请不要使用电梯，应该寻找安全的紧急疏散通道。
c.如果您在电梯内感到晕厥或有其它身体不适，请尽快通过紧急呼叫按钮寻求帮助。
8.定期维护：a.为了保证电梯的正常运行和乘客的安全，建议定期维护电梯系统。
东芝电梯基础知识
东芝电梯现在最常见的几个型号分别是：CV150;CV160;CV180;CV190;CV300;CV320;CV330;CV330A。
其中：CV150;CV160;CV180;CV190为有齿轮曳引机。
CV300;CV320;CV330;CV330A为无齿轮永磁同步曳引机。
CV300为无机房，分为A、B、C三个型号。
东芝电梯的OBM操作方式：CV150;CV160;CV300;CV320：1、故障调阅：(还没有通俗易懂的话形容，请各位网友帮忙)2、故障清除：MODE按两下显示“0.0.”跳动按中间键到“0.E.”按STB键显示“E.1”按STB 一下显示“0.E.”然后按STB接着显示“E.1”按中间键加到“E.2”按STB键显示“0.E.”按STB键显示“E.1”NUM键加到“E.3”按STB键显示“0.E.”MODE键就可以看到显示“CL”证明故障清除。
3、井道自学习方法：先将正常转换成检修。
MODE按两下显示“0.0.”跳动按中间键到“1.0”按STB键显示“E.2”按STB键一下显示“1.0”，在按中间键按到“0.E.”，按STB键显示“E.1”，在按中间键按到“E.C”按STB。
然后把检修转换成正常。
电梯向下，进行井道自学习。
CV180;CV190;CV330;CV330A：1、故障调阅：MODE键(也就是第一个键子)按两下显示“0.0.” 此时显示的数字为闪烁的)。
按中间键NUM按到“0.8” 此时8在闪烁)然后按STB确定键(也就是最后一个)一直按确定键什么时候显示“X.X.”两点都出现不在闪烁那个就是故障代码2、故障清除：MODE按两下显示“0.0.”跳动按中间键到“0.E.”按STB键显示“E.1”动按STB一下显示“0.E.”然后按STB接着显示“E.1”按中间键加到“E.2”按STB键显示“0.E.”按STB键显示“E.1”NUM键加到“E.3”按STB键显示“0.E.”MODE键就可以看到显示“CL”证明故障清除。

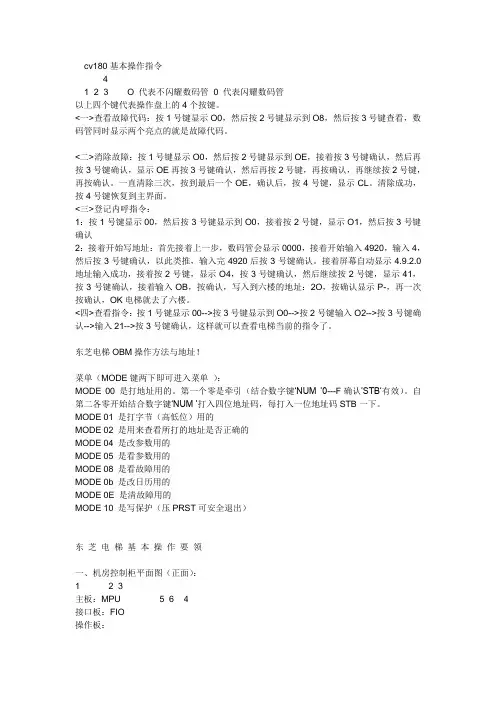

东芝cv180基本操作指令
cv180基本操作指令41 2 3 O 代表不闪耀数码管 0 代表闪耀数码管以上四个键代表操作盘上的4个按键。
<一>查看故障代码：按1号键显示O0，然后按2号键显示到O8，然后按3号键查看，数码管同时显示两个亮点的就是故障代码。
<二>消除故障：按1号键显示O0，然后按2号键显示到OE，接着按3号键确认，然后再按3号键确认，显示OE再按3号键确认，然后再按2号键，再按确认，再继续按2号键，再按确认。
一直清除三次，按到最后一个OE，确认后，按4号键，显示CL。
清除成功，按4号键恢复到主界面。
<三>登记内呼指令：1：按1号键显示00，然后按3号键显示到O0，接着按2号键，显示O1，然后按3号键确认2：接着开始写地址：首先接着上一步，数码管会显示0000，接着开始输入4920，输入4，然后按3号键确认，以此类推，输入完4920后按3号键确认。
接着屏幕自动显示4.9.2.0地址输入成功，接着按2号键，显示O4，按3号键确认，然后继续按2号键，显示41，按3号键确认，接着输入OB，按确认，写入到六楼的地址：2O，按确认显示P-，再一次按确认，OK电梯就去了六楼。
<四>查看指令：按1号键显示00-->按3号键显示到O0-->按2号键输入O2-->按3号键确认-->输入21-->按3号键确认，这样就可以查看电梯当前的指令了。
东芝电梯OBM操作方法与地址！菜单（MODE键两下即可进入菜单）：MODE 00 是打地址用的。
第一个零是牵引（结合数字键‘NUM ’0---F确认’STB‘有效）。
自第二各零开始结合数字键‘NUM ’打入四位地址码，每打入一位地址码STB一下。
MODE 01 是打字节（高低位）用的MODE 02 是用来查看所打的地址是否正确的MODE 04 是改参数用的MODE 05 是看参数用的MODE 08 是看故障用的MODE 0b 是改日历用的MODE 0E 是清故障用的MODE 10 是写保护（压PRST可安全退出）东芝电梯基本操作要领一、机房控制柜平面图（正面）：1 2 3主板：MPU 5 6 4接口板：FIO操作板：A2 A7 A10 A11 HDC NC1 2 3 4 5 6 7 8 9二、机房检修操作：1、将控制柜操作板上8号扭子开关朝上，此时为机房检修状态。
东芝电梯cv320井道自学方法
东芝电梯cv320井道自学方法东芝电梯CV320是一种常见的井道电梯，具有先进的自学功能，可以让电梯自动学习井道的特征和条件，从而实现更加智能化和高效的运行。
下面将介绍CV320井道自学方法，并拓展其优点。
CV320电梯的井道自学方法非常简便，只需要按照以下步骤进行操作：1. 首先，将电梯置于自学模式下。
这通常需要进入电梯的控制面板，按下特定的自学按钮或者组合键，使电梯进入自学模式。
2. 一旦进入自学模式，电梯会开始自动扫描井道。
它会通过传感器感知井道的尺寸、深度和高度等特征，并记录下来。
3. 在自学过程中，电梯还会检测井道中的障碍物和其他可能影响运行的因素。
通过记录这些信息，电梯可以根据实际情况进行相应的调整和优化。
4. 自学完成后，电梯会根据井道的特征和条件进行智能化的运行。
它会根据井道的高度和深度等信息，自动调整运行速度和楼层停靠位置，从而提供更加舒适和高效的乘坐体验。
除了以上介绍的井道自学方法，CV320还具有其他一些优点：1. 高效节能：CV320电梯通过自学井道的特征和条件，可以根据实际情况进行运行优化，从而节省能源和减少能耗。
2. 安全可靠：CV320在自学井道的过程中，会检测并记录井道中的障碍物和其他潜在安全隐患。
这样，电梯在正常运行时可以自动避开这些障碍物，保障乘客的安全。
3. 自动调整：CV320可以根据井道的高度和深度等信息，自动调整运行速度和楼层停靠位置。
这样，乘客在乘坐电梯时可以更加方便和快捷地到达目的地。
总之，东芝电梯CV320的井道自学方法可以实现电梯的智能化运行，提高乘坐体验的舒适度和效率。
同时，CV320还具有高效节能、安全可靠和自动调整等优点，使得它成为现代建筑中的理想选择。
东芝电梯故障清除
按主板上3号键1下显示E0;
按主板上2号键1下使显示器显示E1;
按主板上3号键1下，再按2号键1下显示E0;
按主板上2号键2下使显示器显示E2;
按主板上3号键1下显示0E;
按主板上4号键强制返回，故障清除操作结束。
注：操作板上9号键是故障记录开关，正常时开关朝上，否则故障记录很快将出现保护死机。
机房检修操作：
将控制柜操作板上8号扭子开关朝上，此时为机房检修状态。(8号扭子开关朝下为正常状态)
再将主板上5号扭子开关(S9)朝上或朝下按住不放，电梯将以检修速度向上或向下运行。
短接安全回路操作：
当显示FD时表示安全回路断开，此时安全继电器CC断开、操作板上面的那个指示灯熄灭，首先检查安全回路供电保险管1F1(控制柜后面下排左起第6个)是否熔断;检修需要短接时，请用下列方法：
短接门锁回路操作：
当操作板上下面的一个指示灯熄灭，表示门锁回路断开，检修时需要短接请用下面方法操作：
操作板上A11—HDC短接：厅门门联锁;
操作板上HDC—NC短接：轿门门联锁;
操作板上3号—4号短接：厅、轿门门联锁全短接。(3号、4号千万不能与7号短接!!! 否则将烧坏二至三块电脑板!!!)
东芝电梯基本操作方法 故障清除操作：
显示器上显示EE表示有故障记录，保养时需要清除，否则将出现故障记录过多而保护死机。此时将主电源关闭，按住主板上4号键不放再送电，一般情况下可复位，若不能复位就要作故障清除，方法如下：
按主板上1号键2下显示00;
按主板上2号键n下使显示器显示0E;
操作板上A2—A7短接：轿顶急停开关、轿内急停 开关、安全钳开关;
ห้องสมุดไป่ตู้
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
•东芝电梯CV180常用地址参数地址功能通常参数5297: 开门时间2秒钟002A5298: 轿箱呼出应答时间2秒002A5299: 乘场呼出应答时间3秒003F529A: 乘场和轿箱呼出应答时间5秒0068529B: SME跳开时间15秒0139以下为部分功能的选用相,当参数为0001时则起用该功能,参数为0000时则无该功能.541E：荷重补偿5803：防捣乱5804：照明、风扇自动关闭5805：锁梯PAK5806：自动平层5808：消防5809：回基站5812：满员5814：2CaY5815：并联(0001为主机0000为副机)5AC3：04(紧急)5AC7：08(保养)东芝电梯基本操作知识一、机房控制柜平面图（正面）：二、机房检修操作：1、将控制柜操作板上8号扭子开关朝上，此时为机房检修状态。
（8号扭子开关朝下为正常状态）2、再将主板上5号扭子开关（S9）朝上或朝下按住不放，电梯将以检修速度向上或向下运行。
三、故障清除操作：显示器上显示EE表示有故障记录，保养时需要清除，否则将出现故障记录过多而保护死机。
此时将主电源关闭，按住主板上4号键不放再送电，一般情况下可复位，若不能复位就要作故障清除，方法如下：1、按主板上1号键2下显示00；2、按主板上2号键n下使显示器显示0E；3、按主板上3号键1下显示E0；4、按主板上2号键1下使显示器显示E1；5、按主板上3号键1下，再按2号键1下显示E0；6、按主板上2号键2下使显示器显示E2；7、按主板上3号键1下显示0E；8、按主板上4号键强制返回，故障清除操作结束。
注：操作板上9号键是故障记录开关，正常时开关朝上，否则故障记录很快将出现保护死机。
四、短接安全回路操作：当显示FD时表示安全回路断开，此时安全继电器CC断开、操作板上面的那个指示灯熄灭，首先检查安全回路供电保险管1F1（控制柜后面下排左起第6个）是否熔断；检修需要短接时，请用下列方法：1、操作板上A2—A7短接：轿顶急停开关、轿内急停开关、安全钳开关；2、操作板上A7—A10短接：上下极限开关、缓冲器开关、涨紧开关；3、操作板上A10—A11短接：限速器开关；五、短接门锁回路操作：当操作板上下面的一个指示灯熄灭，表示门锁回路断开，检修时需要短接请用下面方法操作：1、操作板上A11—HDC短接：厅门门联锁；2、操作板上HDC—NC短接：轿门门联锁；3、操作板上3号—4号短接：厅、轿门门联锁全短接。
（3号、4号千万不能与7号短接！！！否则将烧坏二至三块电脑板！！！）六、控制柜内左接线排名称：1、最上面是旋转编码器接线；2、B1、B2是抱闸线圈接线；3、最下面是内选、外选接线。
•••东芝电梯英文缩写的中文含义和代码大全CNK1(20P)CAGE轿厢CNH1(20P)HALL井道CNM1(6P)M/R控制柜1--LSA 1--DNLS 1--A10 2--LSB 2--UPLS 2--A10C 3--LSC 3--5LS 3--A104--KNOR 4--6LS 4--A11 5--PLU 5--7LS 6--PLD 6--8LS 7--DLS 7 8--18DS 8--PC1A 9 -9--A2 10--K1 10--A7 11--K10 11--A10 12--A2 12--(A10) 13--A7 13--(A10A) 14--HDC 14--A11A 15--DC 15—HDC 16 -16--NC2 17--COMD 17—PA 18--OP 18--K3 19--CL19--K10 20--A420—FIM CNK2(6P) CAGE CNH2(6P) HALL 1--P24C 1--P24H 2--NC2C 2--P24H 3--1WLS(105%) 3--P24H 4--3WLS(80%) 4--NC2H 5--8WLS(150kg) 5--NC2H 6--EXPS 6--NC2HTB20(4P)1—FI M 2--NC2 3—FIMA 4—FIMC( )RV 过电压抑制器( )R 电阻( )C 电容AC-1 噪声滤波电感ACT 时间继电器AMC1 主接触器AMC2 预备充电接触器AMCRY 固态继电器AVR +5V稳压电源AVR1 -5V稳压电源AVR2 +15V稳压电源AVR3 -15V稳压电源BAT1 RAM电池BAT2 脉冲电源电池BAT3 脉冲电源电池B11C 电解电BDR 制动器检测继电器BKD 制动器保护继电BFS 油压缓冲器开关BKDRV 过电压抑制器1BK 强迫制动继电器2BK 制动继电器1BKX 制动继电器B11R 电阻B1R-1 制动电阻B1R-2 制动电阻B2R-1 制动电阻B2R-2 制动电阻B2R-3 制动电阻B3R 电阻BRF 二极管(电磁制动整流器) BZS 蜂鸣器开关 C 点动按钮C1A~C7A 电解电容C1B~C70B 电解电容CC 控制回路接触器CC1 控制接触器CCX 安全继电器CCY 安全继电器CBZ 轿顶蜂鸣器C-DC 滤波电容CGS 轿顶到站钟开关CHAG() 电源装置ATTS 司机方式开关CL 关门继电器1COM 轿顶插座3COM 控制柜插座4COM 插座5COM 操纵盘插座6COM 底抗电源插座7COM 插座COUNT 电磁计数器CS-DC 电流互感器CS-U 电流互感器 D 下方向开关D1~D8 二极管D9~D11 二极管DBDR 二极管DBC 再开门电容D51C-1 电容D51C-2 电容DCR 关门检测继电器DCC 门回路继电器D57R-1 门电阻DLS 轿门触板开关DMA 门电机转子DMF 门电机励磁绕组DOS 门开放开关D11R 再开门电阻D12R 再开门电阻D13R 再开门电阻D52R-1 门电阻D52R-2 门电阻D52R-3 门电阻D54R-2 门电阻D56R-1 门电阻D56R-2 门电阻D57R-2 门电阻D51RF 二极管11DS 开门加速开关12DS 开门减速开关13DS 开门减速开关14DS 开门减速开关15DS 关门减速开关16DS 关门加速开关17DS 关门减速开关18DS 开门到位开关19DS 开门加速开关20DS 关门凸轮开关21DS 开门减速开关22DS 关门凸轮开关23DS 关门到位开关25\26DS 感应式或超声波式门安全装置FAN 轿厢风扇DT 门控制继电器DTRV 过电压抑制器DZR 门区检测继电器DZRRV 过电压抑制器ED1~EDZ 安全出口开关EDX 地震管制保持继电器EDKRV 过电压抑制器EDKRV1 过电压抑制器EFLS 各停开关ELP 停电灯EMS 急停开关ERS 地震复位继电器ERSRV 过电压抑制器FAN1 功率晶体管组风扇FAN2 功率晶体管组风扇FANR 风扇控制开关FANRRV 过电压抑制器FANS 风扇控制开关FD 故障检测继电器FDRV 过电压抑制器FDS 故障检测分离开关FIMS 消防开关FIRS 火灾管制开关FL() 轿厢照明灯FLC 噪声滤波电容FLR() 噪声滤小电阻FLT 滤波器FLT1 电源滤波器GLS 轿门联锁开关()GON 厅门到站钟GRS 张紧装置HSF1~HSF3 快速熔断器INSS 轿顶检修专用开关IM 感应电动机INDS 专用开关INPS 控制柜检修开关INSC 轿内检修开关()K 轿厢召唤开关1KS 底坑安全开关2KS 轿顶停止开关()KS 安全出口开尖(紧急出口闸刀) LBK 制动器控制继电器LBKRV 过电压抑制器LNRX 停电平层指示继电器LNRXRV 过电压抑制器LPIR 照明控制继电器LPIRRV 过电压抑制LPS 灯开关LRFR 线性形成器2LS 上极限开关4LS 上限位开关6LS 上端站强迫停止开关8LS 上端站强迫减速开7LS 下端站强迫减速开关5LS 下端站(终端层)强迫停止开关3LS 下限位开关1LS 下极限开关11LS 平层开关12LS 平层开关13LS 钢丝绳伸长补偿开关14LS 钢丝绳伸长补偿开关15LS 门区检测18LS 门区检测19LS 钢丝绳打滑检测开关21LS (20+?)LS 厅门联锁天关MEMS 控制柜急停开关MB 电磁制动器(曳引机抱闸)MD 电机温度检测MLS 安全窗开关MT-BP 光电管安全装置MT-B2R 光电管安全装置MTH 电机热保护开关NRX NRX1\NRX2电压检测继电器NRXRV NRX1RV\NRX2RV过电压抑制器NVR 电压检测继电器NVX NVX1管制运转电压检测继电器OP 开门继电器PAKS 驻停开关PAS() 不停层开关PDC 关门按钮PDO 开门按钮PBR 制动电阻PCS 启动控钮PDOR 轿顶开门按钮PDRS 滑轮PDX 开门开关PG 脉冲发生器PL 信号灯PLF 柱型保险PLP 底坑照明灯PLPS 底坑照明灯开关PPAS 直驶开关PRS 报警复位开关PSIG 对讲召唤按钮PUD 下下行开关Q1~Q7 功率晶体管21R 电阻R-CL1~3 限流电阻R-DC 放电电阻REC1~REC7 整流桥模块REH 就近停车结束标志REHRV 过电压抑制器REN 就近停车结束标志RENRV 过电压抑制器1RF1 整流桥模块1RF2 整流桥模块2RF1 整流桥模块2RF2 整流桥模块3RF 整流桥模块ROT 再开门延时继电器R-Q1~R-Q7 无感电阻RT1~RT7 碳膜电阻1RV\2RV\RVBDR\RV1BKX\RVCC\RVCC1\RVCCX\RVCL\RVDCC\RVDCR\RVOP 过电压抑制器1S 主回路电源开关2S 灯回路电源开关3S-1\3S-2 指示灯回路电源开关4S-1\4S-2 照明回路电源开关5S 控制回路电源电压7S 轿厢内插座控制开关8S 地震管制电源开关SA1\SA2 浪涌吸收器SCC 软控制继电器SCCRV 过电压抑制器SLS 限速器动作开关SLS1 对重限速器动作开关SMR 故障检测继电器SMRRV 过电压抑制器SOLS 安全钳开关STH 变频器热保护开关1T 控制回路变压器2T 指示灯回路变压器4T 位相控制回路变压器6T 差动变压器11T 照明回路继电器12T 变压器16T 基板供电变压器21T 简易观光电源变压器51T 主回路变压器TDO 开门指令继电器TDORV 过电压抑制器TDT 关门指令继电器TDTRV 过电压抑制器TLP 尾灯TWLS 负荷限位开关45%U 上方向开关USHASS 单元机架WBFS 对重油压缓冲哭开关WGRS 对重限速器张紧装置开关1WLS 负荷限位开关105%3WLS 负荷限位开关80%4WLS 负荷限位开关45%8WLS 负荷限位开关150kgYINT 检修N5(D1):A1<--XDC<--PC1A(110V)B1--DCRA2--A4B2--A11A3--XCCB3--BLS1A4--BLS2B4--A10A5--NCB5--A6-->DNLS-->NC2B6--UPLSA7--5LSB7--6LSA8--PAKB8--FIMA9--7LSB9--8LSCN5(D0)A11<--OP(开门继电器线圈)<--P24AB11--CLA12--MC <--(MCRY1-3)<--(MCRY1-4)<--P24A[A12脚NC时,MCRY1的1和2通,MC线圈吸合.R3(8F-1)-->MC-->MCRY1-1-->MCRY1-2-->T3(8F-2)]B12--MS1 <--(MCRY2-3)<--(MCRY2-4)<--P24A[A12脚NC时,MCRY2的1和2通,MC线圈吸合.R3(8F-1)-->MC-->MCRY2-1-->MCRY2-2-->T3(8F-2)]A13--XMCB13--SMRA14--LBKB14--XLBK1A15--P24AB15--NC2东芝CV-180元件代码表( )RV 过电压抑制器( )R 电阻( )C 电容AC-1 噪声滤波电感ACT 时间继电器AMC1 主接触器AMC2 预备充电接触器AMCRY 固态继电器AVR +5V稳压电源AVR1 -5V稳压电源AVR2 +15V稳压电源AVR3 -15V稳压电源BAT1 RAM电池BAT2 脉冲电源电池BAT3 脉冲电源电池B11C 电解电容BDR 制动器检测继电器BKD 制动器保护继电器BFS 油压缓冲器开关BKDRV 过电压抑制器1BK 强迫制动继电器2BK 制动继电器1BKX 制动继电器B11R 电阻B1R-1 制动电阻B1R-2 制动电阻B2R-1 制动电阻B2R-2 制动电阻B2R-3 制动电阻B3R 电阻BRF 二极管(电磁制动整流器) BZS 蜂鸣器开关C 点动按钮C1A~C7A 电解电容C1B~C70B 电解电容CC 控制回路接触器CC1 控制接触器CCX 安全继电器CCY 安全继电器CBZ 轿顶蜂鸣器C-DC 滤波电容CGS 轿顶到站钟开关CHAG() 电源装置ATTS 司机方式开关CL 关门继电器1COM 轿顶插座3COM 控制柜插座4COM 插座5COM 操纵盘插座6COM 底抗电源插座7COM 插座COUNT 电磁计数器CS-DC 电流互感器CS-U 电流互感器D 下方向开关D1~D8 二极管D9~D11 二极管DBDR 二极管DBC 再开门电容D51C-1 电容D51C-2 电容DCR 关门检测继电器DCC 门回路继电器D57R-1 门电阻DLS 轿门触板开关DMA 门电机转子DMF 门电机励磁绕组DOS 门开放开关D11R 再开门电阻D12R 再开门电阻D13R 再开门电阻D52R-1 门电阻D52R-2 门电阻D52R-3 门电阻D54R-2 门电阻D56R-1 门电阻D56R-2 门电阻D57R-1 门电阻D57R-2 门电阻D51RF 二极管11DS 开门加速开关12DS 开门减速开关13DS 开门减速开关14DS 开门减速开关15DS 关门减速开关16DS 关门加速开关17DS 关门减速开关18DS 开门到位开关19DS 开门加速开关20DS 关门凸轮开关21DS 开门减速开关22DS 关门凸轮开关23DS 关门到位开关2526DS 感应式或超声波式门安全装置FAN 轿厢风扇DT 门控制继电器DTRV 过电压抑制器DZR 门区检测继电器DZRRV 过电压抑制器ED1~EDZ 安全出口开关EDX 地震管制保持继电器EDKRV 过电压抑制器EDKRV1 过电压抑制器EFLS 各停开关ELP 停电灯EMS 急停开关ERS 地震复位继电器ERSRV 过电压抑制器FAN1 功率晶体管组风扇FAN2 功率晶体管组风扇FANR 风扇控制开关FANRRV 过电压抑制器FANS 风扇控制开关FD 故障检测继电器FDRV 过电压抑制器FDS 故障检测分离开关FIMS 消防开关FIRS 火灾管制开关FL() 轿厢照明灯FLC 噪声滤波电容FLR() 噪声滤小电阻FLT 滤波器FLT1 电源滤波器GLS 轿门联锁开关()GON 厅门到站钟GRS 张紧装置HSF1~HSF3 快速熔断器INSS 轿顶检修专用开关IM 感应电动机INDS 专用开关INPS 控制柜检修开关INSC 轿内检修开关()K 轿厢召唤开关1KS 底坑安全开关2KS 轿顶停止开关()KS 安全出口开尖(紧急出口闸刀) LBK 制动器控制继电器LBKRV 过电压抑制器LNRX 停电平层指示继电器LNRXRV 过电压抑制器LPIR 照明控制继电器LPIRRV 过电压抑制器LPS 灯开关LRFR 线性形成器2LS 上极限开关4LS 上限位开关6LS 上端站强迫停止开关8LS 上端站强迫减速开关7LS 下端站强迫减速开关5LS 下端站(终端层)强迫停止开关3LS 下限位开关1LS 下极限开关11LS 平层开关12LS 平层开关13LS 钢丝绳伸长补偿开关14LS 钢丝绳伸长补偿开关15LS 门区检测18LS 门区检测19LS 钢丝绳打滑检测开关21LS (20+?)LS 厅门联锁天关MEMS 控制柜急停开关MB 电磁制动器(曳引机抱闸)MD 电机温度检测MLS 安全窗开关MT-BP 光电管安全装置MT-B2R 光电管安全装置MTH 电机热保护开关NRX NRX1NRX2电压检测继电器NRXRV NRX1RVNRX2RV过电压抑制器NVR 电压检测继电器NVX NVX1管制运转电压检测继电器OP 开门继电器PAKS 驻停开关PAS() 不停层开关PDC 关门按钮PDO 开门按钮PBR 制动电阻PCS 启动控钮PDOR 轿顶开门按钮PDRS 滑轮PDX 开门开关PG 脉冲发生器PL 信号灯PLF 柱型保险PLP 底坑照明灯PLPS 底坑照明灯开关PPAS 直驶开关PRS 报警复位开关PSIG 对讲召唤按钮PUD 下下行开关Q1~Q7 功率晶体管21R 电阻R-CL1~3 限流电阻R-DC 放电电阻REC1~REC7 整流桥模块东芝CV180.190马达电流电压调整的方法•5040，5041，5042是工厂设定马达电流和电压的基准地址码，所遵循的原则是：轿箱100%载荷，电流和电压都不得超过马达额定电流和电压，一般定为马达额定电流和电压的85%-------90%为宜，电压超过额定电压时，减小ID值，电流超过额定值时。
