P53：完整参数表，参数设定值
9901 语言---中文→（1）；
9902 应用宏---ABB标准宏→（1）；
1001 外部1命令---DI1→（1），控制起/停，得电=起动，断电=停止；
1002 外部2命令---DI1，2→（2），DI1控制起/停；DI2控制方向，得电=反转，断电=正转。
1201 恒速选择---DI3，4→（9），两个DI定义了三个恒速；
1202 恒速1---50Hz→（50）
1203 恒速2---17.5Hz→（17.5）
1401 继电器输出1---到达给定值→（14）
1402 继电器输出2---运行→（2）
1403 继电器输出3---故障(-1)→（3）
1508 AO2赋值低限---0→（0）
1509 AO2赋值高限---44→（44）
1510 AO2最小输出电流---4mA→（4）
1511 AO2最大输出电流---20mA→（20）
2101 起动方式---自动→（1）
2102 停车方式---自由停车→（1）
2201 加减速曲线选择---DI5→（5）
2202 加速时间1---25S→（25）
2205 加速时间2---10S→（10）
3415 信号3参数---未选择→（100）
注： 1509 AO2赋值上限---对应变频器实际电流值。
ABB变频器参数设置
精心整理ACS550完整参数表Group99:起动数据代码英文名称中文名称用户/缺省值9901LANGUAGE语言1(中文)9902APPLICMACRO应用宏3(交变宏)9904MOTORCTRLMODE电机控制模式3(9905MOTORNOMVOLT电机额定电压380V9906MOTORNOMCURR电机额定电流A9907MOTORNOMFREQ电机额定频率50Hz9908MOTORNOMSPEED电机额定转速9909MOTORNOMPOWER9910MOTORIDRUNGroup01:运行数据Group03:FBGroup04:Group10:1001EXT1COMMANDS外部121002EXT2COMMANDS外部201003DIRECTION转向13Group11:给定选择1101KEYPADREFSEL控制盘给定11102EXT1/EXT2SEL外部控制选择01103REF1SELECT给定值1选择11104REF1MIN给定值1下限0Hz/0rpm 1105REF1MAX给定值1上限50Hz/1500rpm 1106REF2SELECT给定值2选择21107REF2MIN给定值2下限0%1108REF2MAX给定值2上限100%Group12:恒速运行1201CONSTSPEEDSEL恒速选择91202CONSTSPEED1恒速1300rpm/5Hz 1203CONSTSPEED2恒速2600rpm/10Hz 1204CONSTSPEED3恒速3900rpm/15Hz 1205CONSTSPEED4恒速1206CONSTSPEED5恒速1207CONSTSPEED6恒速2 Group13:Group14:继电器输出1401RELAYOUTPUT1继电器输出111402RELAYOUTPUT2继电器输出221403RELAYOUTPUT3继电器输出331404RO1ONDELAY继电器10s1405RO1OFFDELAY继电器10s1406RO2ONDELAY继电器20s1407RO2OFFDELAY继电器20s1408RO3ONDELAY继电器30s1409RO3OFFDELAY继电器30s1410RELAYOUTPUT4继电器输出401411RELAYOUTPUT5继电器输出501412RELAYOUTPUT6继电器输出601413RO4ONDELAY继电器4通延时0s1414RO4OFFDELAY继电器4断延时0s1415RO5ONDELAY继电器5通延时0s1416RO5OFFDELAY继电器5断延时0s1417RO6ONDELAY继电器61418RO6OFFDELAY继电器6Group15:模拟输出10301030103 1504MINIMUMAO1AO1下限0mA1505MAXIMUMAO1AO1上限0mA1506FILTERAO1AO1滤波时间0.1s1507AO2CONTENTSELAO2赋值1041508AO2CONTENTMINAO2赋值下限取决于参数0104 1509AO2CONTENTMAXAO2赋值上限取决于参数01041510MINIMUMAO2AO2下限0mA1511MAXIMUMAO2AO2上限0mA1512FILTERAO2AO2滤波时间0.1s Group16:系统控制1601RUNENABLE运行允许01602PARAMETERLOCK参数锁定11603PASSCODE解锁密码01604FAULTRESETsEL故障复位选择0 1605USERPARSETCHG用户参数切换0 1606LOCALLOCK本地锁定01607PARAMSAVE参数存储01608STARTENABLE1起动允许1609STARTENABLE2起动允许1610DISPLAYALARMSGroup20:0rpm1500rpm 2003MAXCURRENT最大电流1.8*I2hd 2005OVERVOLTCTRL过压控制12006UNDERVOLTCTRL欠压控制12007MINIMUMFREQ最小频率0Hz2008MAXIMUMFREQ最大频率50Hz 2013MINTORQUESEL最小转矩选择02014MAXTORQUESEL最大转矩选择02015MINTORQUE1最小转矩1-300.0%2016MINTORQUE2最小转矩2-300.0%2017MAXTORQUE1最大转矩1300.0%2018MAXTORQUE2最大转矩2300.0% Group21:起动/停止2101STARTFUNCTION起动方式12102STOPFUNCTION停车方式12103DCMAGNTIME直流磁化时间0.3s2104DCCURRCTL直流抱闸控制02105DCHOLDSPEED直流抱闸转速rpm 2106DCCURRREF2107DCBRAKETIME2108STARTINHIBIT起动禁止0100% Group22:2201ACC/DEC1/2SEL加减速曲线选择5 2202ACCELERTIME1加速时间15s2203DECELERTIME1加速时间15s2204RAMPSHAPE1速度曲线形状10.0s 2205ACCELERTIME2加速时间260s2206DECELERTIME2加速时间260s2207RAMPSHAPE2速度曲线形状20.0s2208EMDECTIME急停减速时间1.0s2209RAMPINPUT0积分器输入置零0Group23:速度控制2301PROPGAIN比例增益102302INTEGRATIONTIME积分时间2.52303DERIVATIONTIME微分时间02304ACCCOMPENSATION加速补偿02305AUTOTUNERUN自优化运行0(关闭) Group24:转矩控制2401TORQRAMPUP转矩上升时间0s2402TORQRAMPDOWNGroup25:危险频率Group26:电机控制0关闭关闭2604IRCOMPFREQIR补偿电频率80%2605U/FRATIO压频比曲线1（线性）2606SWITCHINGFREQ开关频率4kHz2607SWFREQCTRL开关频率控制1（打开）2608SLIPCOMPRATIO滑差补偿02609NOISESMOOTHING噪音过滤0（禁止）Group29:维护2901COOLINGFANTRIG冷却风机触发点0(未选择) 2902COOLINGFANACT冷却风机计数器0.0kh 2903REVOLUTIONTRIG累计转数触发点0(未选择) 2904REVOLUTIONACT累计转数计数器0MRev 2905RUNTIMETRIG运行时间触发点0(未选择)2906RUNTIMEACT运行时间计数器0.0kh2907USERMWHTRIG累计功耗触发点0(未选择) 2901USERMWHACT累计功耗计数器0.0MWh Group30:故障功能3001AI<MINFUNCTIONAI故障03002PANELCOMMERR3003EXTERNALFAULT13004EXTERNALFAULT21(故障)500s100%3008ZEROSPEEDLOAD零速负载70%3009BREAKPOINTFREQ负载折点35Hz3010STALLFUNCTION堵转功能0(未选择)3011STALLFREQUENCY堵转频率20Hz3012STALLTIME堵转时间20s3013UNDERLOADFUNC欠载功能0(未选择)3014UNDERLOADTIME欠载时间20s3015UNDERLOADCURVE欠载曲线13017EARTHFAULT接地故障1(允许)3018COMMFAULTFUNC通讯故障功能0(未选择) 3019COMMFAULTTIME通讯故障时间3.0s 3021AI1FAULTLIMITAI1故障极限0%3022AI2FAULTLIMITAI2故障极限0%3023WIRINGFAULT接线故障1允许Group31:自动复位3101NROFTRIALS复位次数03102TRIALTIME复位时间30s3103DELAYTIME延时时间0s3104AROVERCURRENT3105AROVERVOLTAGE0(禁止))0(禁止) Group32:监控器Group33:信息Group34:控制盘显示/过程变量Group35:电机温度测量3501SENSORTYPE传感器类型03502INPUTSELECTION输入选择13503ALARMLIMIT报警极限Ohm/03504FAULTLIMIT故障极限Ohm/0Group36:定时器功能Group40:过程PID设置14001GAIN增益1.04002INTEGRATIONTIME积分时间60s4003DERIVATIONTIME微分时间0s4004PIDDERIVFILTER微分滤波1s4005ERRORVALUEINV偏差值取反0否4006UNITS单位44007UNITSCALE显示格式140080%VALUE0%值0.0%4009100%VALUE100%值4010SETPOINTSEL给定值选择40.0%0%100% 4014FBKSEL反馈值选择14015FBKMULTIPLIER乘法因子0(未使用) 4016ACT1INPUT实际值1输入24017ACT2INPUT实际值2输入24018ACT1MINIMUM实际值1下限0% 4019ACT1MAXIMUM实际值1上限100%4020ACT2MINIMUM实际值2下限0% 4021ACT2MAXIMUM实际值2上限100% 4022SLEEPSELECTION睡眠选择04023PIDSLEEPLEVEL睡眠频率0Hz4024PIDSLEEPDELAY睡眠延时60s4025WAKE-UPDEV唤醒偏差4026WAKE-UPDELAY唤醒延时0.50s 4027PID1PARAMsETPID1参数选择0 Group41:过程PID设置24101GAIN增益1.04102INTEGRATIONTIME积分时间60s 4103DERIVATIONTIME4104PIDDERIVFILTER4105ERRORVALUEINV4106UNITS4109100%VALUE100%值100%4110SETPOINTSEL给定值选择14111INTERNALSETPNT内部给定值40.0% 4112SETPOINTMIN给定最小值0%4113SETPOINTMAX给定最大值100% 4114FBKSEL反馈值选择14115FBKMULTIPLIER乘法因子0(未使用) 4116ACT1INPUT实际值1输入24117ACT2INPUT实际值2输入24118ACT1MINIMUM实际值1下限0% 4119ACT1MAXIMUM实际值1上限100% 4120ACT2MINIMUM实际值2下限0%4121ACT2MAXIMUM实际值2上限100% 4122SLEEPSELECTION睡眠选择0 4123PIDSLEEPLEVEL睡眠频率0Hz 4124PIDSLEEPDELAY睡眠延时60s 4125WAKE-UPDEV唤醒偏差4126WAKE-UPDELAY唤醒延时Group42:外部/修正PID4201GAIN增益1.060s0s1s4205ERRORVALUEINV偏差值取反0 4206UNITS单位44207UNITSCALE显示格式142080%VALUE0%值0%4209100%VALUE100%值100%4210SETPOINTSEL给定值选择14211INTERNALSETPNT内部给定值40.0% 4212SETPOINTMIN给定最小值0%4213SETPOINTMAX给定最大值100% 4214FBKSEL反馈值选择14215FBKMULTIPLIER乘法因子0(未使用) 4216ACT1INPUT实际值1输入24217ACT2INPUT实际值2输入24218ACT1MINIMUM实际值1下限0%4219ACT1MAXIMUM实际值1上限100% 4220ACT2MINIMUM实际值2下限0%4221ACT2MAXIMUM实际值2上限100% 4228ACTIVATE激活04229OFFSET偏置04230TRIMMODE修正模式01(PID2给定) Group51:Group52:控制盘通讯Group53:内置通讯协议Group81:PFC控制8103REFERENCESTEP1给定增量10% 8104REFERENCESTEP2给定增量20% 8105REFERENCESTEP3给定增量30%8109STARTFREQ1起动频率150Hz8110STARTFREQ2起动频率250Hz8111STARTFREQ3起动频率350Hz8112LOWFREQ1停止频率125Hz8113LOWFREQ2停止频率225Hz8114LOWFREQ3停止频率325Hz8115AUXMOTSTARTD辅机起动延时5s8116AUXMOTSTOPD.辅机停止延时3s8117NROFAUXMOT辅机数量18118AUTOCHNGINTERV自动切换间隔0(未选择8119AUTOCHNGLEVEL自动切换范围50%8120INTERLOCKS内部锁定48121REGBYPASSCTRL8122PFCSTARTDELAYPFC)0(未选择)00(未选择) 8126TMEDAUTOCHNG定时切换0(未选择)8127MOTORS电机个数0(未选择)Group98:可选件。
ABB变频器参数设置

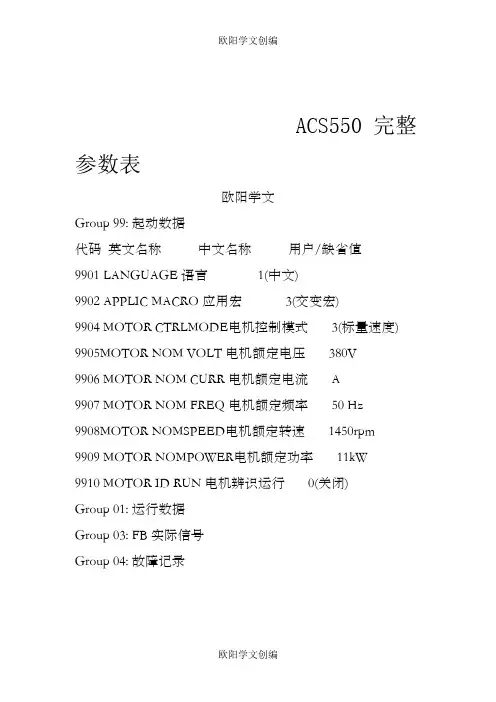

ACS550 完整参数表欧阳学文Group 99: 起动数据代码英文名称中文名称用户/缺省值9901 LANGUAGE 语言 1(中文)9902 APPLIC MACRO 应用宏 3(交变宏)9904 MOTOR CTRLMODE电机控制模式 3(标量速度) 9905MOTOR NOM VOLT 电机额定电压 380V9906 MOTOR NOM CURR 电机额定电流 A9907 MOTOR NOM FREQ 电机额定频率 50 Hz9908MOTOR NOMSPEED电机额定转速 1450rpm 9909 MOTOR NOMPOWER电机额定功率 11kW9910 MOTOR ID RUN 电机辨识运行 0(关闭)Group 01: 运行数据Group 03: FB 实际信号Group 04: 故障记录Group 10: 输入指令1001 EXT1 COMMANDS 外部1 21002 EXT2 COMMANDS 外部2 01003 DIRECTION 转向13Group 11: 给定选择1101 KEYPAD REF SEL 控制盘给定 11102 EXT1/EXT2 SEL 外部控制选择01103 REF1 SELECT 给定值1选择 11104 REF1 MIN 给定值1下限 0Hz/0rpm 1105 REF1 MAX 给定值1上限 50 Hz /1500 rpm 1106 REF2 SELECT 给定值2选择 21107 REF2 MIN 给定值2下限 0%1108 REF2 MAX 给定值2上限 100%Group 12: 恒速运行1201 CONST SPEED SEL 恒速选择 91202 CONST SPEED 1 恒速1 300rpm/5Hz 1203 CONST SPEED 2 恒速2 600rpm/10Hz 1204 CONST SPEED 3 恒速3 900rpm/15Hz1205 CONST SPEED 4 恒速4 1200rpm/20Hz 1206 CONST SPEED 5 恒速5 1500rpm/25Hz 1207 CONST SPEED 6 恒速6 2400rpm/40 Hz 1208 CONST SPEED 7 恒速7 3000rpm/50 Hz 1209 TIMED MODE SEL 定时模式选择 2 Group 13: 模拟输入Group 14: 继电器输出1401 RELAY OUTPUT 1 继电器输出1 1 1402 RELAY OUTPUT 2 继电器输出22 1403 RELAY OUTPUT 3 继电器输出3 3 1404 RO 1 ON DELAY 继电器1 0s1405 RO 1 OFF DELAY 继电器1 0s1406 RO 2 ON DELAY 继电器2 0s1407 RO 2 OFF DELAY 继电器2 0s1408 RO 3 ON DELAY 继电器3 0s1409 RO 3 OFF DELAY 继电器3 0s1410 RELAY OUTPUT 4 继电器输出4 0 1411 RELAY OUTPUT 5 继电器输出5 01412RELAY OUTPUT 6 继电器输出6 01413 RO 4 ON DELAY 继电器4通延时 0s1414 RO 4 OFF DELAY 继电器4断延时 0s1415 RO 5 ON DELAY 继电器5通延时 0s1416 RO 5 OFF DELAY 继电器5断延时 0s1417 RO 6 ON DELAY 继电器6通延时 0s1418 RO 6 OFF DELAY 继电器6断延时 0sGroup 15: 模拟输出1501 AO1 CONTENT SELAO1赋值 1031502 AO1 CONTENT MIN AO1赋值下限取决于参数01031503 AO1 CONTENT MAX AO1赋值上限取决于参数01031504 MINIMUM AO1 AO1下限 0 mA1505 MAXIMUM AO1 AO1 上限 0 mA1506 FILTER AO1 AO1 滤波时间 0.1 s1507 AO2 CONTENT SEL AO2 赋值 1041508 AO2 CONTENT MIN AO2 赋值下限取决于参数01041509 AO2 CONTENT MAX AO2 赋值上限取决于参数01041510 MINIMUM AO2 AO2 下限 0 mA1511 MAXIMUM AO2 AO2 上限 0 mA1512 FILTER AO2 AO2 滤波时间 0.1 sGroup 16: 系统控制1601 RUN ENABLE 运行允许 01602 PARAMETER LOCK 参数锁定 11603 PASS CODE 解锁密码 01604 FAULT RESET sEL 故障复位选择 01605 USER PAR SETCHG用户参数切换 01606 LOCAL LOCK 本地锁定 01607 PARAM SAVE 参数存储 01608 START ENABLE 1 起动允许101609 START ENABLE 2 起动允许2 01610 DISPLAY ALARMS 显示报警 0Group 20: 限幅MINIMUM SPEED 最小转速 0rpmMAXIMUM SPEED 最大转速 1500 rpm MAX CURRENT 最大电流 1.8 * I2hd OVERVOLT CTRL 过压控制 1UNDERVOLT CTRL 欠压控制 1MINIMUM FREQ 最小频率 0 HzMAXIMUM FREQ 最大频率 50 Hz MIN TORQUE SEL 最小转矩选择 0MAX TORQUE SEL 最大转矩选择 0MIN TORQUE 1 最小转矩1 300.0%MIN TORQUE 2 最小转矩2 300.0%MAX TORQUE 1 最大转矩1300.0%MAX TORQUE 2 最大转矩2 300.0% Group 21: 起动/ 停止2101 START FUNCTION 起动方式 1 2102 STOP FUNCTION 停车方式 1 2103 DC MAGN TIME 直流磁化时间 0.3s 2104 DC CURR CTL 直流抱闸控制 02105 DC HOLD SPEED 直流抱闸转速 rpm 2106 DC CURR REF 直流抱闸电流 30% 2107 DC BRAKE TIME 直流制动时间 0 s 2108 START INHIBIT 起动禁止 02109 EM STOP SEL 急停选择 02110 TORQ BOOSTCURR转矩提升电流 100% Group 22: 加速/ 减速2201 ACC/DEC 1/2 SEL 加减速曲线选择 5 2202 ACCELER TIME 1 加速时间1 5s2203 DECELER TIME 1 加速时间1 5s2204 RAMP SHAPE 1 速度曲线形状10.0s 2205 ACCELER TIME 2 加速时间2 60 s2206 DECELER TIME 2 加速时间2 60 s2207 RAMP SHAPE 2 速度曲线形状2 0.0 s 2208 EM DEC TIME 急停减速时间 1.0 s 2209 RAMP INPUT 0 积分器输入置零0 Group 23: 速度控制2301 PROP GAIN 比例增益 102302 INTEGRATION TIME 积分时间 2.5 2303 DERIVATION TIME 微分时间 02304ACCCOMPENSATION加速补偿 02305 AUTOTUNE RUN 自优化运行 0( 关闭) Group 24: 转矩控制2401 TORQ RAMP UP 转矩上升时间 0s2402 TORQ RAMP DOWN 转矩下降时间 0s Group 25: 危险频率Group 26: 电机控制2601 FLUXOPTIMIZATION允许磁通最优化 0关闭2602 FLUX BRAKING 磁通制动 0关闭2603 IR COMP VOLT IR 补偿电压取决于容量2604 IR COMP FREQ IR 补偿电频率 80%2605 U/F RATIO 压频比曲线 1（线性）2606 SWITCHING FREQ 开关频率 4kHz 2607 SW FREQ CTRL 开关频率控制 1（打开）2608 SLIP COMP RATIO 滑差补偿 02609 NOISE SMOOTHING 噪音过滤 0（禁止）Group 29: 维护2901 COOLING FAN TRIG 冷却风机触发点 0(未选择) 2902 COOLING FAN ACT 冷却风机计数器 0.0 kh 2903 REVOLUTION TRIG 累计转数触发点 0 (未选择) 2904 REVOLUTION ACT 累计转数计数器 0 MRev 2905 RUN TIME TRIG 运行时间触发点 0 (未选择) 2906RUN TIME ACT 运行时间计数器 0.0 kh2907 USER MWH TRIG 累计功耗触发点 0 (未选择) 2901 USER MWH ACT 累计功耗计数器 0.0 MWh Group 30: 故障功能3001 AI<MIN FUNCTION AI 故障 03002 PANEL COMM ERR 控制盘丢失 13003 EXTERNAL FAULT 1 外部故障1 03004 EXTERNAL FAULT 2 外部故障2 03005 MOT THERM PROT 电机温度保护 1(故障) 3006MOT THERM TIME 电机温升时间 500 s3007 MOT LOAD CURVE 电机负载曲线 100% 3008 ZERO SPEED LOAD 零速负载 70%3009 BREAK POINTFREQ负载折点 35 Hz3010 STALL FUNCTION 堵转功能 0 (未选择) 3011 STALL FREQUENCY 堵转频率 20 Hz 3012 STALL TIME 堵转时间 20 s3013 UNDERLOAD FUNC 欠载功能 0(未选择) 3014 UNDERLOAD TIME欠载时间 20 s3015 UNDERLOADCURVE欠载曲线 13017 EARTH FAULT 接地故障 1(允许)3018 COMM FAULT FUNC 通讯故障功能 0(未选择) 3019 COMM FAULT TIME 通讯故障时间 3.0 s 3021 AI1 FAULT LIMIT AI1故障极限 0%3022 AI2 FAULT LIMIT AI2故障极限 0%3023 WIRING FAULT 接线故障 1允许Group 31: 自动复位3101 NR OF TRIALS 复位次数 03102 TRIAL TIME 复位时间 30s3103 DELAY TIME 延时时间 0s3104 AR OVERCURRENT 过流复位 0( 禁止)3105 AR OVERVOLTAGE 过压复位 0( 禁止) 3106 ARUNDERVOLTAGE欠压复位 0( 禁止) 3107 AR AI<MIN AI 故障复位 0(禁止)3108 AR EXTERNAL FLT 外部故障复位 0(禁止) Group 32: 监控器Group 33: 信息Group 34: 控制盘显示/ 过程变量Group 35: 电机温度测量3501 SENSOR TYPE 传感器类型 03502 INPUT SELECTION 输入选择 13503 ALARM LIMIT 报警极限 Ohm / 0 3504 FAULT LIMIT 故障极限 Ohm / 0 Group 36: 定时器功能Group 40: 过程PID 设置14001 GAIN 增益 1.04002 INTEGRATION TIME 积分时间 60s 4003 DERIVATION TIME 微分时间 0s4004 PID DERIV FILTER 微分滤波 1s4005 ERROR VALUE INV 偏差值取反 0否4006 UNITS 单位 44007 UNIT SCALE 显示格式 14008 0% VALUE 0% 值 0.0%4009 100% VALUE 100% 值 100%4010 SET POINT SEL 给定值选择 14011 INTERNAL SETPNT 内部给定值 40.0% 4012 SETPOINT MIN 给定最小值 0%4013 SETPOINT MAX 给定最大值 100% 4014 FBK SEL 反馈值选择 14015 FBK MULTIPLIER 乘法因子0(未使用) 4016 ACT1 INPUT 实际值1 输入 24017ACT2 INPUT 实际值2 输入 24018 ACT1 MINIMUM 实际值1 下限 0%4019 ACT1 MAXIMUM 实际值1 上限 100% 4020 ACT2 MINIMUM 实际值2 下限 0% 4021 ACT2 MAXIMUM 实际值2 上限 100% 4022 SLEEP SELECTION 睡眠选择 04023 PID SLEEP LEVEL 睡眠频率 0 Hz 4024 PID SLEEP DELAY 睡眠延时 60s 4025 WAKEUP DEV 唤醒偏差4026 WAKEUP DELAY 唤醒延时 0.50s 4027 PID 1 PARAM sET PID1参数选择 0 Group 41: 过程PID 设置24101 GAIN 增益 1.04102 INTEGRATION TIME 积分时间 60s 4103 DERIVATION TIME 微分时间 0s 4104 PID DERIV FILTER 微分滤波 1s 4105 ERROR VALUE INV 偏差值取反 0否4106 UNITS 单位 44107 UNIT SCALE 显示格式 14108 0% VALUE 0%值 0.0%4109 100% VALUE 100% 值 100%4110 SET POINT SEL 给定值选择 14111 INTERNAL SETPNT 内部给定值 40.0% 4112 SETPOINT MIN 给定最小值 0%4113 SETPOINT MAX 给定最大值 100% 4114 FBK SEL 反馈值选择 14115 FBK MULTIPLIER 乘法因子0(未使用) 4116 ACT1 INPUT 实际值1输入 24117 ACT2 INPUT 实际值2输入 24118 ACT1 MINIMUM 实际值1下限 0% 4119 ACT1 MAXIMUM 实际值1上限 100% 4120 ACT2 MINIMUM 实际值2下限 0% 4121 ACT2 MAXIMUM 实际值2上限 100% 4122 SLEEP SELECTION 睡眠选择 0 4123 PID SLEEP LEVEL 睡眠频率 0Hz 4124 PID SLEEP DELAY 睡眠延时 60s 4125 WAKEUP DEV 唤醒偏差4126 WAKEUP DELAY 唤醒延时 0.50 s Group 42: 外部/ 修正PID4201 GAIN 增益 1.04202 INTEGRATION TIME 积分时间 60s 4203 DERIVATION TIME 微分时间 0s4204 PID DERIV FILTER 微分滤波 1s 4205 ERROR VALUE INV 偏差值取反 0 4206 UNITS 单位 44207 UNIT SCALE 显示格式 14208 0% VALUE 0%值 0%4209 100% VALUE 100% 值 100%4210 SET POINT SEL 给定值选择 14211 INTERNAL SETPNT 内部给定值 40.0% 4212 SETPOINT MIN 给定最小值 0%4213 SETPOINT MAX 给定最大值 100% 4214 FBK SEL 反馈值选择 14215 FBK MULTIPLIER 乘法因子0(未使用) 4216 ACT1 INPUT 实际值1输入 24217 ACT2 INPUT 实际值2 输入 24218 ACT1 MINIMUM 实际值1下限 0% 4219 ACT1 MAXIMUM 实际值1上限 100% 4220 ACT2 MINIMUM 实际值2下限 0% 4221 ACT2 MAXIMUM 实际值2上限 100%4228 ACTIVATE 激活 04229 OFFSET 偏置 04230 TRIM MODE 修正模式 04231 TRIM SCALE 修正因子 0%4232 CORRECTION SRC 纠偏源 1(PID2 给定) Group 51: 外部通讯模块Group 52: 控制盘通讯Group 53: 内置通讯协议Group 81: PFC 控制8103 REFERENCE STEP1 给定增量1 0%8104 REFERENCE STEP2 给定增量2 0%8105 REFERENCE STEP3 给定增量3 0%8109 START FREQ 1 起动频率1 50Hz8110 START FREQ 2 起动频率2 50Hz8111 START FREQ 3 起动频率3 50Hz8112 LOW FREQ 1 停止频率125Hz8113 LOW FREQ 2 停止频率225Hz8114 LOW FREQ 3 停止频率3 25Hz8115 AUX MOT START D 辅机起动延时 5s8116 AUX MOT STOP D. 辅机停止延时 3 s8117 NR OF AUX MOT 辅机数量 18118 AUTOCHNG INTERV 自动切换间隔 0( 未选择) 8119 AUTOCHNG LEVEL 自动切换范围 50%8120 INTERLOCKS 内部锁定 48121 REG BYPASS CTRL 调节器旁路 0( 否)8122 PFC START DELAY PFC起动延时 0.5 s8123 PFC ENABLE PFC 允许 0( 未选择)8124 ACC IN AUX STOP 辅机停止时加速 0 ( 未选择) 8125 DEC IN AUX START 辅机起动时减速 00 ( 未选择) 8126 TMED AUTOCHNG 定时切换 0( 未选择) 8127 MOTORS 电机个数 0( 未选择)Group 98: 可选件。
ABB变频器ACS550参数表
0119 DI 4-6状态
0120 AI 1
0121 AI 2
0122 RO 1-3状态
012运
0125 AO 2
行 数
0126 PID 1输出
据
0127 PID 2输出
0128 PID 1设定值
0129 PID 2设定值
0130 PID 1反馈值
0131 PID 2反馈值
第 1 页，共 10 页
2#炉A台
外部1
100 000 36.1 0.0 100 000 7.2 6.9
0 0 0 0 0 0 0 0 0 0 0 10.1 5.3 11.5 9.93 17 327 414 13208234 0 0 0 未检测到 0241Hex 000CHex 008FHex
类 别 实 际 信 号
信号1最大值 信号1格式 信号1单位 输出1最小值 输出1最大值 信号2参数 信号2最小值 信号2最大值 信号2格式 信号2单位 输出2最小值 输出2最大值 信号3参数 信号3最小值 信号3最大值 信号3格式 信号3单位 输出3最小值 输出3最大值 传感器类型 输入选择 报警极限 故障极限 定时功能允许 起动时间1 停止时间1 起动日期1 停止日期1 起动时间2 停止时间2 起动日期2 停止日期2 起动时间3 停止时间3 起动日期3 停止日期3 起动时间4 停止时间4 起动日期4 停止日期4 上升沿激活选择 上升沿激活时间 定时器功能1集成 定时器功能2集成 定时器功能3集成 定时器功能4集成 增益 积分时间
否 0 1500 23.4 激活 激活（时间） 1.0 50.0 最小转矩1 最大转矩1 -300.0 300.0
限 幅
类 别
启 动 / 停 止
加 速 / 减 速
变频器ACS550-01调试
序言：初次接触工控的人对其都会感到很神秘，许许多多的自动控制，错综复杂的联锁及很多高新的电气元器件，让人无从下手。
其实我们只需掌握一些基本的知识，分解各个部件，了解各部件的性能及要点，然后再整合起来，就清晰多了。
整个工控的组成好似人体一样，一般有：大脑（DCS），神经中枢（网络），躯干（PLC），手脚（现场执行器），五观（现场传感器）。
今天我为大家谈谈现场执行器中的一个工控中常用的电气部件——变频器。
变频器由于其本身具有可调速及节能的重要特性，在近几年发展很快，广泛应用于各邻域。
对于品种繁多的变频器和其本身内部各参数之多，我们往往第一次接触会感到无从下手，但我们可以从各种变频器的共性中学习，掌握一种变频器，举一反三就能从而了解各种变频器的应用。
下面我就用一种常用的变频器ABB-ACS550给大家讲解其在实际工作中的应用。
一、安装：打开包装我们首先要查看的是选用的变频器功率是否与配套的电机功率一致，要求是变频器功率≥电机功率，否则变频器因功率不足带不起负荷而烧坏。
变频器上一般会有如下标签：表示该变频器输入要求电压为3相380电压，频率50HZ，其上边的数字是一个适用范围，我们一般不用理会，因为国内的电压等级均满足其要求。
输出电压为0至380V，3相交流，电流为6.9A，也就是能带3KW 左右的电机，频率可调0-500Hz，一般我们应用中最大也只有60Hz。
一般变频器要求安装在无尘，无水气，无腐蚀的环境中，并在变频器本身上下左右周围留有一定的空间，有利散热。
条件好的话最好能安装在特定的配电房内，并配有恒温设备，因为变频器本身也有发热，其电子元件会受温度的影响，如果其散热片上积尘多散热不好的话，会加剧变频器的损坏。
由于变频器本身是个干拢源，所以它产生的电磁干拢对其周围会有一定的影响，由其是对周围有DCS，PLC这种高精度工控设备更要注意安装中的每一环节。
其解决方法有：1、在电源输入侧加装电抗器，现在有些变频器在设计时已经在输入端加入了抗干拢的电抗器，可以在订购时加以注意。
ACS550调试介绍
ABB ACS550变频器的调试(0.75kW----110kW)一、ACS550变频器的控制盘1．助手型控制盘(见《ACS550-01用户手册》版本D P27~P36)下图描述了助手型控制盘的按键功能和显示信息。
2．基本型控制盘(见《ACS550-01用户手册》版本D P37~P41) 下图描述了基本型控制盘的按键功能和显示信息。
二、在默认宏下的基本调试下面调试举例用了助手型控制盘的ABB标准宏，电机控制模式为标量控制。
①在变频器通电之前，检查确认功率电缆、控制端子的接线正确无误。
下图的是ABB标准宏的端子接线与定义图。
②变频器通电后，在默认的ABB标准宏(9902=1)下，按键切换至本地控制模式下，此时液晶显示屏左上角显示“LOC”。
③按MENU/ENTER键进入参数菜单，根据电机铭牌上的参数在99组设置电机参数：●9905(电机额定电压)●9906(电机额定电流)●9907(电机额定频率)●9908(电机额定转速)●9909(电机额定功率)④按下START键起动电机。
再按住△或▽键调整给定频率，观察液晶显示屏左上角，显示变频器和电机的旋转状态标记“(正转)”或“(反转)”在旋转，同时电机旋转。
⑤若电机转向与要求不一致，通常有以下两种方法改变转向：●改变任意两相电机电缆；(推荐使用)●更改参数1003，把原先FORWARD(正转)改为REVERSE(反转)，原先REVERSE(反转)改为FORWARD(正转)。
(建议不用)⑥按下STOP键停止电机，等到显示屏的旋转状态标记“(正转)”或“(反转)”停止转动后，再按键切换至远程控制模式下，此时液晶显示屏左上角显Array示“REM”。
⑦送一个外部起动信号至DI1，使电机起动。
再调整连接于AI1的模拟电位器，改变给定速度，观察液晶显示屏左上角，显示变频器和电机的旋转状态标记“(正转)”或“(反转)”在旋转，同时电机旋转。
⑧送一个外部换向信号至DI2，电机将换向旋转。
ACS550变频器参数调整
8) 9909 电机额定功率 KW(据电机) 9)9910 电机辨识运行 0
10）1001 EXT1 命令 1 D11 两线控制启停
11）1003 转向 1 或 2（正向或反向）
12）1101 控制盘给定选择 1（频率给定）
13）1102 外部 1／外部 2 选择 0 14）1103 给定值选择 0
15）1104 RE1min 0
16)1105 RE1max 50HZ
17）1201 恒速选择 9
18）1202 恒速 1 50HZ
19）1402 继电器输出 2 2 20）转速追踪：2102 停止功能 2
22)积分停车：2201 加减速曲线选择 0
23）2202 加速时间 1 150s 24)2203 减速时间 1 300s
25)模拟量：AO1：1501： 104 1502: 0 1503: 50 1504:4
1505: 20(电流)
修改：2008 限幅值，0～50 HZ 可改变输出频率
ACS550变频器参数调整
适用于离心机
ABB(ACS550)变频器参数调整明细
（离心机适用）
1）9901 显示的语言 0(英文) 2）应用宏 1（ABB 标准宏）
3）9904 电机控制模式 3（标量控制）
4）9905 电机额定电压 380V 5)9906 电机额定电流 A(据电机)
6）9907 电机额定频率 50HZ 7)9908 电机额定转速 (据电机)
abbacs550变频器参数设置案例
自由停车
77
2103
直流磁化时间
78
2104
直流抱闸控制
0
未选择
79
2105
直流抱闸速度
5rpm
80
2106
直流电流给定
30%
81
2107
直流制动时间
82
2108
禁止起动
0
关闭（禁止起动无效）
83
2109
急停选择
0
（不通过数字输入口未选择启用急停功能）
84
2110
转矩提升电流
100%
85
2112
零速延时
0
缺省值为0
71
2015
1最小转矩
-300%
缺省值为-300%
72
2016
最小转矩2
-300%
缺省值为-300%
73
2017
1最大转矩
300%
300%缺省值为
74
2018
2最大转矩
300%
300%缺省值为
停止/起动．
序号
代码
名称
设定值
设定值代表的意义
备注
75
2101
起动功能
1
自动起动
76
2102
停车功能
64
2003
最大电流
300A
最大电流300A
65
2005
过压调节器
1
允许（过压调节器工作）
66
2006
欠压调节器
1
（最大工作时间限允许时间500ms）制为
67
2007
最小频率
-50HZ
-50HZ最小频率
