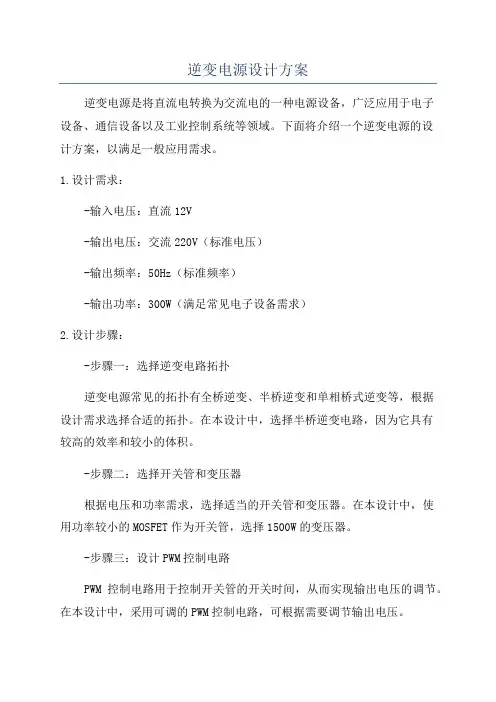

逆变电源设计方案逆变电源是将直流电转换为交流电的一种电源设备，广泛应用于电子设备、通信设备以及工业控制系统等领域。
下面将介绍一个逆变电源的设计方案，以满足一般应用需求。
1.设计需求：-输入电压：直流12V-输出电压：交流220V（标准电压）-输出频率：50Hz（标准频率）-输出功率：300W（满足常见电子设备需求）2.设计步骤：-步骤一：选择逆变电路拓扑逆变电源常见的拓扑有全桥逆变、半桥逆变和单相桥式逆变等，根据设计需求选择合适的拓扑。
在本设计中，选择半桥逆变电路，因为它具有较高的效率和较小的体积。
-步骤二：选择开关管和变压器根据电压和功率需求，选择适当的开关管和变压器。
在本设计中，使用功率较小的MOSFET作为开关管，选择1500W的变压器。
-步骤三：设计PWM控制电路PWM控制电路用于控制开关管的开关时间，从而实现输出电压的调节。
在本设计中，采用可调的PWM控制电路，可根据需要调节输出电压。
-步骤四：设计滤波器逆变器输出的交流电压需要经过滤波器进行滤波，以去除高频杂散信号。
选择合适的滤波器参数，并根据设计原则进行设计。
-步骤五：添加保护电路逆变电源需要添加过压保护、过流保护和短路保护等保护电路，以保护电路和设备的安全运行。
根据设计需求，设计相应的保护电路。
3.设计考虑：-效率：逆变电源的效率是一个重要的性能指标，需要在设计中尽可能提高逆变电源的效率。
可以采用先进的开关管和变压器，以及合理的电路拓扑来提高效率。
-可靠性：逆变电源需要保证稳定可靠的输出，因此需要合理选择元器件，并进行稳定性和可靠性的测试和验证。
-安全性：逆变电源需要添加保护电路，以保证在异常情况下能够及时切断输出电源，防止损坏设备和用户安全。
总结：逆变电源设计方案包括选择合适的电路拓扑、元器件，设计PWM控制电路、滤波器和保护电路等。
在设计中需要考虑效率、可靠性和安全性等因素，以满足特定的应用需求。
通过合理的设计和测试验证，可以得到一个稳定可靠的逆变电源。
独立光伏系统逆变电源研制--毕业设计论文
［ 州ｏ ］ ｈｏ ｌｉ ｏ ｒ ｓｍ ｓｉｈ ｏｅｓ ｃ Ｐｓｐ ｌｉ ｉ Ｉ ｒｅ ｏｅ ｐ ｔｏａ ｐ ｅ斗ｔ ，ｗｔ ｐｗｒｏｒ， ｕ 一 ｌｃ ｕ，ｎｇ ｔ Ｐｗｒ ｅ Ｋ ｄ ｒ ｏ ｖｔｃ ｗ ｅ ｃ ｕ ｅ ｈ ｕ ｒ ｔ ｔ ａｄ ｃ ｅ
Ｍｏｕ ， ｖｒ杭Ｓ ｕｏ ａＰｌ一 ｌｈ ｏｕａｏ ｄｌ Ｉ ｅ ｅｎ ｔ ｅ ｉ ｓｉ ｌｕｓ ｗｄ ｍ ｄｌｌ ｎ ｄ ｅ ｔ ｔ ｎ
摘要
摘
要
近年来，光伏发 电技术有了广泛的应用，随着我 国新能源法 的颁布 ，光伏发 电系统将在我 国拥 有更广阔的发展空 间。逆变 电源是光伏发电系统 的重要部件，其性能对 光伏系统的应用产生较大影 响。目前，国内纯正弦波输 出逆变 电源主要采用 工频变压器升压输出，这种逆变器体积大、笨重 、 价格也较高，难以适应技术发展和市场 需求 。为此 ， 本文提出采用 “ 推挽 电路＋ 高频升压十 全桥逆变” 的逆变电源设计方案 ， 有助于降低系统体积并提高系统效率 。 整个系统设计分 为硬件和软件两方面， 其 中硬件分为直流升压环节和逆变环节 。 在直流升 压环节 ，本文采用电压电流双反馈 ，避免 了高频变压器磁 偏饱和 问题 ，同时增加了系 统稳定性和动态响应速度。控制器为 Ｕ ３４ 电流型控制芯片 。论文也详细讨论了高频变压器的设 Ｃ８ ６ 计 ，滤波元器件参数选择。 在逆变环节 本文采用 Ｉ酬 集成功率模块 ， ， Ｐ 简化 了驱动电路设计 。由于 ＩＭ 自带欠压保护、短 Ｐ 路保 护功能 ，增 加 了系统抗干 扰能力 。控制芯 片采用价格 便宜 、性能优 越的 盯 ７ 系列单片 机 ｍ Ｌ Ｃ ３ ，生成 ＳＷＭ 波并监控系统状态。 Ｐ２ ２ １ Ｐ
ＬＩ Ｌ 太阳能光伏发电的优点
太阳光辐射能经太阳能电 池转换为电能，再经过能量存储、能量变换控制等环节，向负载提供 合适的 直流或者交流电能。 与常规发电 和其他绿色能源发电技术相比， 太阳能光伏发电 技术有以 卜 不可比 优势１ ０ 拟的 ０ ］ ２： ３ ｌ ］ （ 是真正的无污染排放、 ） １ 不破坏环境的 可持续发展的绿色能源： ２ （ 能量具有广泛性， ） 随处可得，不受地域的限制； ３ （ 于无机械转动部件而运行可靠， ）由 故障率低； ４ （ 维护简单， ） 可以无人值守； ） ５ （ 应用场合广泛和灵活，既可以 独立于电网 运行， 也可以与电网井网 运行： ） ６ （ 无需架设输电线路，可以 方便地与建筑物相结合； ７ （ 建站周期短， ） 规模大小随意，发电 效率不随发电规模的大小而变。 太阳能光伏发电系统由 于安全可靠、 无噪声、无污染、维护简单、使用寿命长 、规模灵活，既 可一家一户地分散供电， 也可大规模集中 供电 或并网运行，应用几乎不受地域条件的限制，资源量 又非常丰富，因而始终受到青睐，被誉为２ 世纪的土要发展能源。 １
【精品】逆变电源设计方案
基于AVR单片机的逆变电源系统设计方案201组叶晓辉李欣陈东针对现代电源变频调幅的要求,提出了利用对称规则采样原理产生SPWM信号，选用ATmega16单片机,设置其16位计时器为相位修正PWM模式产生SPWM 信号，结合查表及在线计算方法，实现变频调幅.同时利用其内部集成的AD模块对逆变桥输出进行采样并进行均值滤波处理，实现对系统的PI闭环控制.采用IR2110作为驱动桥,并通过全桥逆变电路及LC无源滤波实现正弦波的输出.系统加入过温过流监测模块，并有人机交互界面（键盘和显示）。
一、SPWM对称规则采样法对称规则采样法是从自然采样法演变而来的，它由经过采样的正弦波(实际上是阶梯波）与三角波相交,由交点得出脉冲宽度。
这种方法只在三角波的顶点或底点位置对正弦波采样而形成阶梯波.对称规则采样法原理图如图1所示.图 1 对称规则采样法原理图若以单位量1代表三角载波的幅值UC，则正弦调制波的幅值UR就是调制比M。
图中的三角波和正弦波都是经过向上平移单位量1得到的,与过横坐标轴得到的结果一致。
利用底点采样，根据相似三角形原理,可得关系式其中：M是调制比，0≤M≤1；ω为正弦信号波角频率；tD为在三角波的负峰对正弦信号波的采样时刻;δ是开通时刻脉冲宽度;Tc为三角波载波周期.因此可得开通时刻的脉冲宽度：其中N为载波比，2π/N三角波周期TC所对应的弧度，K为一个周期内采样计数值.由以上分析得比较单元1的比较寄存器的值为式中Tt为通用定时器1的时钟周期.二、系统硬件设计本系统采用ATMEL公司的ATmega16单片机作为数字控制系统的核心，利用ATmega16产生SPWM信号并进行电压采样处理.逆变电源系统主电路采用单相全桥逆变电路，由4个IGBT作为功率管组成全桥逆变电路,该电路具有控制方便，功率管利用率高;控制方式采用全数字的控制方式.系统结构框图如图2所示.图2 系统结构框图本设计电路为单相全桥逆变电路，如图3所示,主电路是典型的AC-DC—AC逆变电路。
基于SG3525的3KW逆变电源设计
郑州大学毕业设计（论文）题目：基于SG3525的3KW逆变电源设计指导教师：职称：副教授学生姓名：学号：专业：电子信息工程院（系）：信息工程学院完成时间：年5月24日毕业设计（论文）任务书毕业设计（论文）开题报告四、主要参考文献与资料获得情况杨旭，裴云庆，王兆安. 开关电源技术，机械工业出版社，2004Abraham I.Pressman,Keith Billings,Taylor Morey著,王志强等译.Switching Power Supply Design(Second Edition).电子工业出版社，2005: 181207.王晓锋，王京梅，孙俊，李莉.基于SG3525的开关电源设计.电子科技，2011年第24卷第六期五、指导教师审批意见签字：年月日毕业设计工作中期检查Ⅰ课题名称基于SG3525的3KW逆变电源设计姓名专业和班级电子信息工程1班指导教师一、毕业设计具体内容、目标和可能遇到的问题具体内容：对推挽式开关电源的原理进行分析，设计了高频开关变压器。
目标：完成电路设计，安装调试，最终满足设计要求。
遇到的问题：高频开关变压器的设计，关于变压器损耗的分析比较困难，特别是高频时的集肤效应。
另外，各主要器件的耐压需要特别考虑。
毕业设计工作中期检查Ⅱ附表四2012 年4月30日基于SG3525的3KW逆变电源设计摘要对开关电源常用的电力电子器件做了简单介绍，重点介绍了SG3525芯片的内部结构及其特性和工作原理，介绍了开关管MOSFET的工作原理和开关动态特性等。
设计了一款基于SG3525的推挽式DC-DC开关电源，提供高达2000V的直流电压。
给出了系统的电路设计方法以及主要电路模块的原理分析和参数计算，特别是对开关电源高频变压器的设计给出了详尽的原理分析和各个参数的详细计算。
该电路采用两组相同的推挽变换电路且输出串联的设计，对变压器和整流滤波电路进行了有效的分压，降低了对各种电力电子器件参数的要求，提高了系统的可靠性。
基于DSP的中频发电机逆变单相工频电源设计
ｐ ｌｅｗｉｔ ｄ ｌｔ ｎ（ Ｐ Ｍ） ｏ ｔ ｌ ａｔｔｅｄｇｔｌ ｉｎ ｌ ｒｃ ｓｏ ＤＳ ）ｗａ ｄ ｐｅ ｅ ｌ ｅｔｅｈ ｒｗａｅｃｒｕｔ ｎ ｕｓ ｄｈｍｏ ｕａｉ Ｓ Ｗ ｏ ｃ ｎｒ ｒ，ｈ ｉｉ ｇ ａ ｐｏ ｅ ｓｒ（ Ｐ ｏｐ ａｓ ｓａ ｏ ｔｄｔ ｒａｉ ａｄ ｒ ｉ ｉ ａ ｄ ｏ ｚ ｈ ｃ
中图分类号 ：Ｔ ４ ４ Ｍ ６
文献标识码 ：Ａ
文章编号：１０ — １５ ２ １） 卜０ １— ３ ０ ７ ３ ７ （０ ０ １ ０ ８ ０
Ｉ ｅ ｔｂｌ ｎｇ ｅ Ｐｈａ ｅ Ｐｏ ｒ Ｆｒ ｑ ｎｃ ｗｅ ｐｐｌ ｅ ｉ ｎ ｆ ｒ ｎｖ ｒ ｉ ｅＳｉ ｌ － ｓ ｗｅ － ｅ ｕｅ ｙ Ｐｏ ｒＳｕ ｙ Ｄ ｓｇ ｏ
ｓ ｆｗａ ｅ ａ ｇ ｒｔ ｏ ｔ ｒ ｌ ｏ ｉｈｍ．Ｅｘ ｒｍｅ ａ ｅ ｕｌｓｓ ｏ ｔ ａ ｈｅ ｄ ｓｇ ｌｎ ｃ ｎ ｔａ ｆ ｒｔ ｒ ｅ ｐ ｓ ｅ ｉ ｐｅ ｉ ｎｔｌｒ ｓ ｔ ｈ ｗ ｈ ｔｔ ｅ ｉｎ ｐ ａ ａ ｒｎｓ ｅ ｈ ｅ — ｈａ ｅ ｍ ｄｕｍ ｌａ ｓ ｏ ｅ ｉ ｖｏ ｔｇｅ ｆｍ ｄｕｍ ｒ － ｆｅ
传统 的单相交流 发 电机 体积 大 、重量 重 ，移动 很 不 方便 ，与 之 相 比 ， 相 中频 发 电机 以其 体积 小、重量 轻 、便于 携带而 备受 关注和 广泛 使用 。但 是 ， 中频 发 电机 输 出 的是 频率 和幅值 都与 市 电不 同 的三相交 流 电 ，一 般用 电设备 不能 直接使 用 ，需要 逆变 电源 来转换 成单相 工频 正弦交 流 电。
ｇｅ ｅ ａ ｏｒ ． ｆ ｌ ｉ ｉａ ｙ ，ｌ ｎ ｒ ｔ ｓ Ａ ｕｌｙ ｄ ｇ ｔ ｌ ｔ ｐｅ ｏｗ ｏｓ ｎｄ ｈ ｇ ｅ ｃ ｕｒ ｃ ｎｖ ｒ ｉ ｅ ｐｏ ｒ ｓ ｐ ｙ ｗａ ｓ ｇ ｅ Ｆｏｒｔ ｅ ｄ ｌｐ ａ ｉｙ ｓ ｎ ｃ ｔ ａ ｉ ｈ ｒ ａ ｃ ａ ｙ ｉ ｅ ｔｂｌ ｗｅ ｕｐ ｌ ｓ ｄｅ ｉ ｎ ｄ． ｈ ｕａ ｏｌ ｒｔ ｉ ｅ
基于CPLD—FPGA的电源逆变控制电路的设计
ＦＧ Ｐ Ａ电子 自动化设 计 技 术 设计 逆 变 电源 控 制 电路 ， 控 制 精 从
有限制， 若计 算 得 出 的控 制 量 超 出 了上 述 范 围 ， 系统 实 际执 行 的 不 是控 制 量 的计 算 值 ， 是 控 制量 的最 大值 ， 其 在 开机 或 大 幅 而 尤 度 改变 给定值 的情 况下 需要 采用 限 幅 ＰＤ算 法 。 Ｉ
定 的借 鉴 意义 。
【 关键词 】 Ｃ Ｌ Ｆ Ｇ 逆变控制 ； 宽调制 Ｐ Ｄ— Ｐ Ａ； 脉
【 中图号】 Ｔ３２ ７ Ｌ６ ＋．
１ 引言
【 文献标 示码 】 Ａ
【 文章编号 】 １０ １７ （０８ １ — １５ Ｏ ０５— ０４ ２０ ）２ ０５ 一 １
３ Ｆ Ｇ Ｐ Ａ模块 的设计 限 于篇 幅 ， 重点 对 ＰＤ算 法 控 制模 块 和 Ｐ 仅 Ｉ ＷＭ 生 成 模 块 的
的被乘 数 ， 将 实时 的反馈 值 与 当前 给定 值 的误 差值 作 为 比例 系 并 数 的被 乘数 ， 终生 成 一 个 １ 最 Ｏ位 的 占空 比控 制 数据 用 于 输 出到
Ｐ ＷＭ 生成 模块 中， 控制 即时输 出 Ｐ ＷＭ 的 占空 比大 小 。需 要注 意
由于在传 统 的逆 变 电源 中一 般 采 用 的都 是 逆 变 器一 工 频 变 压器 一滤 波器 的结 构 ， 得 整 个 逆 变 电源 又 大 又 笨 重 ， 以达 到 使 难
跨世 纪
２０ ０ ８年 １ ２月 第 １ ６卷第 １ ２期
ＣｏｓＣ ｎｕｙ Ｄ ｃｍｂｒ ０ ８ Ｖ ｌ ６， ｏ １ ｒｓ ｅ ｔｒ， ｅｅ ｅ ０ ， ｏ １ Ｎ ．２ ２
・１ ５・ ５
基于 Ｃ Ｌ Ｐ Ｄ— Ｐ Ａ的 电源 逆 变 控 制 电路 的设 计 ＦＧ
逆变电源的设计范文
逆变电源的设计范文逆变电源是一种将直流电转换为交流电的电源设备。
它主要用于供应电子设备、通信设备、太阳能系统、风力发电系统等需要交流电的设备。
1.选取逆变器技术：逆变器是逆变电源的核心部件，其质量和性能决定了整个电源系统的质量和性能。
逆变器有多种技术，包括硅控整流、IGBT、MOSFET等。
在设计中需要根据实际需求选择合适的逆变器技术。
2.选取输出功率：逆变电源的输出功率应根据所需供电设备的功率需求确定。
通常输出功率应大于所需设备的额定功率，以保证设备正常工作。
另外还应考虑设备的启动电流和负载变化时的动态响应能力。
3.选取输入电压范围：逆变器的输入电压范围应与所需供电设备的输入电压要求相匹配。
在设计中需要考虑到输入电压的稳定性和波动情况，以确保逆变器正常工作。
4.选取变压器：逆变电源中通常需要使用变压器进行电能转换。
变压器的设计需要根据输入电压和输出电压的差异来确定变压器的变比。
此外，还需考虑变压器的损耗、工作效率和可靠性等因素。
5.选取滤波电路：逆变电源输出的交流电通常存在一些谐波成分，需要采用滤波电路来滤除这些谐波，以减小电源对其他设备的干扰。
6.设计保护电路：逆变电源在工作过程中可能面临过压、过流、过温等故障情况，需要设计相应的保护电路来保护逆变器和供电设备的安全。
常见的保护电路包括过压保护、过流保护、过温保护等。
7.设计电源控制模块：逆变电源需要具备稳定的控制能力，能够实时响应负载的变化。
电源控制模块需要设计合适的反馈回路，确保输出电压稳定，同时应具备过压保护、过流保护等功能。
8.设计电源结构：逆变电源的结构设计需要考虑到散热问题，以确保电源正常工作。
常见的电源结构包括开关电源结构、变频电源结构等。
在设计逆变电源时，还需考虑电源的效率、功率因数、可靠性等因素，以确保电源的质量和性能。
此外，还需进行严格的测试和验证，确保电源满足设计要求。
总之，逆变电源的设计需要综合考虑逆变器技术、输出功率、输入电压范围、变压器、滤波电路、保护电路、电源控制模块和电源结构等多个方面。
逆变电源设计
逆变电源设计摘要：本系统是根据无源逆变的实用原理，采用单相全桥逆变电路工作方式，实现把直流电源（12v）转换成交流电源（320V，50HZ），并对负载进行供电。
达到的性能要求就是转换出稳定的工频电源.设计的基本要求在一些交通运载、野外测控、可移动武器装备、工程修理车等设备中都配有不同规格的电源。
通常这些设备工作空间狭小，环境恶劣，干扰大。
因此对电源的设计要求也很高，除了具有良好的电气性能外，还必须具备体积小、重量轻、成本低、可靠性高、抗干扰强等特点。
针对某种移动设备的特定要求，研制了一种简单实用的车载正弦波逆变电源，采用SPWM 工作模式，以最简单的硬件配置和最通用的器件构成整个电路。
实验证明，该电源具有电路简单、成本低、可靠性高等特点，满足了实际要求。
车载逆变器（电源转换器、Power Inverter ）是一种能够将DC12V 直流电转换为和市电相同的AC220V 交流电，供一般电器使用，是一种方便的车用电源转换器。
车载电源逆变器在国外市场受到普遍欢迎。
在国外因汽车的普及率较高，外出工作或外出旅游即可用逆变器连接蓄电池带动电器及各种工具工作。
中国进入WTO 后，国内市场私人交通工具越来越多，因此，车载逆变器电源作为在移动中使用的直流变交流的转换器，会给你的生活带来很多的方便，是一种常备的车用汽车电子装具用品。
通过点烟器输出的车载逆变器可以是20W 、40W 、80W 、120W 直到150W ，功率规格的。
再大一些功率逆变电源200W，300W，400W，500W，600W，700W，800W，1000W，1500W 要通过连接线接到电瓶上。
设计汽车逆变电源，提出了一种低成本的方波逆变电源的基本原理及制作方法；介绍了驱动电路芯片SG3524 和IR2110 的使用；设计驱动和保护电路；给出输出电压波形的实验结果。
本文阐述了要求非常高的车载电源的设计及实验过程中的一些特殊问题的解决措施，提出了一些新颖的观点。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
课程设计年月日主要内容：该控制电路采用U3988为控制器，输出PWM波形来控制逆变电路功率管，同时U3988内部具有各种电路保护作用，可使逆变电源数字化，简化电路；与无工频变压器逆变电路相比，该电路设计采用工频变压器起到隔离保护的作用，使电路具有系统可靠性功能。
实验结果表明，对于传统逆变器，该设计方案不仅省去额外保护电路使电路结构简单明了，还可以使系统从无法保障稳定性到具有可靠稳定性。
基本要求：1.经滤波电路输出满足要求的交流电压，一般要求输出220 V／50 Hz交流；2.工频逆变电源输入一般为低压直流；3.该电路采用全桥变换电路结构，这种变换器输出不是1根火线和1根零线，而是2根火线；4.逆变电路可靠稳定。
主要参考资料：[1] 胡启凡.变压器实验技术，中国电力出版社[J].2010-1-1.[2] 尹克宁. 变压器设计原理[M]．中国电力出版社,2002.[3] 徐甫荣,陈辉明. 高压变频调速技术应用现状与发展趋势[J ] ．高压变频器，2007.[4] 张秀梅, 周盛荣. 变频器用多脉波整流变压器的移相[ J] ．包钢科技，2006.[5]张勇．山东东岳能源公司电解铝厂电网谐波分析与治理的研究，硕士学位论文，山东科技大学，2005.目录1 任务和要求 ..................................... 错误！未定义书签。
2 总体方案设计与选择 ............................. 错误！未定义书签。
2.1 逆变电源结构设计.......................... 错误！未定义书签。
2.2工频变压器 ................................. 错误！未定义书签。
2.3工频变压器选材 ............................. 错误！未定义书签。
3 逆变电路电源设计 ................................ 错误！未定义书签。
3.1PWM技术 ................................... 错误！未定义书签。
3.2 工频变压器在逆变电路中的作用............... 错误！未定义书签。
3.3 保护电路................................... 错误！未定义书签。
4 结论 ........................................... 错误！未定义书签。
参考文献 .......................................... 错误！未定义书签。
1任务和要求提出一种基于工频变压器的逆变电源设计方案。
该控制电路采用U3988为控制器，输出PWM波形来控制逆变电路功率管，同时U3988内部具有各种电路保护作用，可使逆变电源数字化，简化电路；与无工频变压器逆变电路相比，该电路设计采用工频变压器起到隔离保护的作用，使电路具有系统可靠性功能。
实验结果表明，对于传统逆变器，该设计方案不仅省去额外保护电路使电路结构简单明了，还可以使系统从无法保障稳定性到具有可靠稳定性。
随着科技的不断进步，逆变技术有更广泛的发展。
逆变电源的研究也有了进一步发展。
目前，除了存在工频逆变器，高频逆变器也已经开始占领逆变电源的发展市场并有望取代工频逆变器。
虽然高频逆变器弥补了工频逆变器体积大、频率低、功效低等系列缺点，但是仍无法完全取代工频逆变器的作用。
与高频逆变器相比，工频逆变器具有其特有优势。
这里提出了一种基于工频变压器的独立逆变电源设计方案。
2 总体方案设计与选择2.1逆变电源结构设计图1为基于脉宽调制(PWM)技术的逆变电源结构框图。
整个电路选择低压直流输入经全桥逆变电路逆变得到交流电压，经工频升压电路升压达到额定峰值，然后经滤波电路输出满足要求的交流电压，一般要求输出220 V／50 Hz交流。
2.2工频变压器工频一般指市电的频率,在我国是50Hz,其他国家也有60Hz的。
而可以改变这个频率交流电的电压的变压器,就是叫工频变压器了。
工频变压器被大家称为低频变压器,以示与开关电源用高频变压器有区别，工频变压器在过去传统的电源中大量使用，而这些电源的稳定方式又是采用线性调节的，所以那些传统的电源又被称为线性电源。
S = K·Sqrt(P)定下S后,然后进行其它的计算.这确实是一种实用的方法,但也要认识到,这也是一种简化了的设计方法,大多数情况下存在着浪费.这种设计方法对业余爱好者来说用不着讨论(只是偶尔设计一个变压器自己用),但对企业来说,值得讨论,产品中大批量采用这种设计时,体现的是降低了经济效益。
2.3工频变压器选材从节约能源及原材料的角度，可采取以下建议：1、减少铜的用量，有两个方面可以实现，一是减少线径这就意味着铜阻增大，铜损损耗就会增大。
二是减少圈数，就会使空载电流增大，同样空载损耗就会加大，如果变压器长时间的处于通电待机状态，电力资源的浪费是非常大的。
每年我国因为家用电器的长期处于待机通电状态造成的电力浪费以数十亿元计。
2、变压器设计时应使铜损和铁损相等，这样变压器的损耗最低，工作最稳定，如果一个变压器设计完后，由于为节省铜线，而采取小号的线径和减少圈数的方法，使得铁心窗口还有很多的空间余量，这样就说明铁心的尺寸选择的过大，造成了铁心的浪费，由于铁心的规格大，绕线的平均周长也大，同样会造成铜线的用量增加。
根据现在的价格，铁心的成本要高于铜线的成本。
所以在设计时，在保证性能满足客户的要求的情况下，应尽量选择小号的铁心，能用41的，就绝不用48的。
关于空载电流，从节省待机的损耗上考虑，还是尽量低的好。
3 逆变电源硬件电路设计3.1 PWM技术PWM控制技术的理论基础是冲量定理，利用正弦波作为调制波施加在载波输出幅值相等、脉宽按正弦波变化的双极性脉宽调制波(SPWM)，将此方波信号加在逆变桥逆变功率管控制起开通关断，最终得到接近理想的交流输出波形。
该技术使得硬件电路简单，并提高输出波形效率。
图2是采用U3988器件控制逆变桥的接线图及SPWM波形，其中0UTA、0UTB是正弦波SPWM脉冲序列的输出引脚，这2个引脚输出的信号一般要通过死控制电路才送到逆变桥。
3.2工频变压器在逆变电路中的作用工频逆变电源输入一般为低压直流，采用全桥逆变电路，通过对场效应管的开关频率作用控制输出交流电压。
输出的220 V正弦波交流电压的峰一峰值是620 V，而一般的逆变电源输入整流电压为310 V，为了使逆变器不失真输出220 V正弦波交流电压，逆变器前面的直流电压必须是680～870 V。
因为一般的逆变输入电压远远小于该值，所以必须加一个输出变压器将逆变器输出电压提升到额定峰值以上才可以使用，如图3所示。
该电路采用全桥变换电路结构，这种变换器输出不是1根火线和1根零线，而是2根火线，但一般在接负载时都要求有零线。
如果没有输出隔离变压器将l根火线硬性接零线，就会导致逆变电源不能正常工作。
图4为无输出变压器正半波时的电流流动方向。
从图4中看出，由于零线的接入，使负载电流经过负载后不经过整流管和逆变功率管，而是直接流回市电的零线输入端，在这种情况下，图中虚线框中的整流器和逆变功率管都未起作用。
按照正常工作程序，负载电流应该流过两个桥式电路的整流管和逆变功率管。
图5为有输出变压器正半波时的电流流动方向。
当输出端接入了隔离变压器后就可以在变压器的次级(负载输入端)连接市电的零线，于是就构成可靠的供电系统。
可见，隔离输出变压器对于逆变桥电路来说是一个重要的组成部分，使逆变电路具有可靠稳定的特点。
3.3保护电路U3988内置欠压保护和过热保护的基准电压，只需通过电阻分压，当电压低于基准电压时，就锁定U3988，使其停止输出脉冲。
另外，在电流保护方面，根据负载电流的不同，有快速保护、短延时和长延时3段保护功能。
逆变电源电路的不足，隔离变压器是为了变压和隔离零线的目的而接入的，并不具有隔离干扰和缓冲负载突变功能。
变压器的初级和次级之间有绝缘层，它们构成了一个容量一定的电容器C，电容器的容抗和频率是成反比关系的，Xc是变压器初次级间等效分布电容的容抗，单位Ω。
f是干扰信号的频率，单位Hz。
C是变压器初次级间等效分布的电容量，单位F。
由式(1)可看出，频率越高，容抗越小，即干扰信号的频率越高，该电容通路就越容易穿过。
由于一般干扰信号的频率是很高的，可以直接穿过变压器而长驱直入去干扰负载。
若是较低频率的干扰到来，它就会按照变压器的变比按比例变换干扰负载。
由于变压器并不具有抗干扰功能，所以在逆变桥的输入和输出端一般都加有输入、输出滤波器。
由于隔离变压器的接入，随之会接入电感、电容等低频器件，这不仅使得电路本身体积加大而且也使电路功耗加大，减小了电路的输出效率。
随着电子变压器等高频低价位器件的逐渐发展，工频变压器生产成本相对增加，该系统设计的电路板生产成本也相应增加。
4 结论通过以上分析，综合介绍了工频逆变电源的电路结构和特点。
本设计电路中综合了数字化器件的先进功能，以及工频变压器的隔离作用，达到了电路设汁简单可靠的目的。
两周的课程设计结束了，在这次的课程设计中不仅检验了我所学习的知识，也培养了我如何去把握一件事情，如何去做一件事情，又如何完成一件事情。
课程设计是我们专业课程知识综合应用的实践训练，着是我们迈向社会，从事职业工作前一个必不少的过程．”千里之行始于足下”，通过这次课程设计，我深深体会到这句千古名言的真正含义．我今天认真的进行课程设计，学会脚踏实地迈开这一步，就是为明天能稳健地在社会大潮中奔跑打下坚实的基础。
在这次设计过程中，体现出自己单独设计模具的能力以及综合运用知识的能力，体会了学以致用、突出自己劳动成果的喜悦心情，从中发现自己平时学习的不足和薄弱环节，从而加以弥补。
在此感谢我们的老师，老师严谨细致、一丝不苟的作风一直是我工作、学习中的榜样；老师循循善诱的教导和不拘一格的思路给予我无尽的启迪。
参考文献[1] 胡启凡.变压器实验技术，中国电力出版社[J].2010-1-1.[2] 尹克宁. 变压器设计原理[M]．中国电力出版社,2002.[3] 徐甫荣,陈辉明. 高压变频调速技术应用现状与发展趋势[J ] ．高压变频器，2007.[4] 张秀梅, 周盛荣. 变频器用多脉波整流变压器的移相[ J] ．包钢科技，2006.[5]张勇．山东东岳能源公司电解铝厂电网谐波分析与治理的研究，硕士学位论文，山东科技大学，2005.附录。
