钢筋分类和表示符号
钢筋等级符号大全解释
钢筋等级符号大全解释【最新版】目录1.钢筋等级符号的含义与分类2.钢筋等级符号的表示方法3.钢筋等级符号的应用场景4.钢筋等级符号的取消与替代5.钢筋等级符号的示例正文钢筋等级符号大全解释一、钢筋等级符号的含义与分类钢筋等级符号是表示钢筋强度等级的缩写，通常由字母和数字组成。
在我国，钢筋等级符号主要分为 HPB、HRB 和 RRB 三个系列，分别对应热轧光圆钢筋、热轧带肋钢筋和余热处理钢筋。
这些钢筋等级符号按照强度、规格和生产工艺的不同，进一步细分为一到四级。
二、钢筋等级符号的表示方法在表示钢筋等级符号时，通常采用字母和数字的组合，如 HPB235、HRB335 等。
其中，字母代表钢筋的类型，数字则表示钢筋的强度等级。
例如，HPB235 表示一级热轧光圆钢筋，HRB335 表示二级热轧带肋钢筋。
三、钢筋等级符号的应用场景钢筋等级符号在工程图纸、施工现场和材料采购等环节中都有广泛的应用。
通过钢筋等级符号，工程师可以清晰地表达设计意图，施工人员可以准确地按图施工，材料供应商可以提供符合要求的钢筋产品。
四、钢筋等级符号的取消与替代自 2011 年 7 月 1 日起，我国实施了新的混凝土结构设计规范（GB50010-2010），其中规定钢筋等级符号应直接用强度标准值表示，如HPB300、HRB400 等。
这意味着原来的钢筋等级符号如一、二、三、四级钢将被取消，并在工程文件中不再使用。
五、钢筋等级符号的示例在 Word 中，可以利用符号字体输入钢筋等级符号。
以 HRB335 为例，首先在 Word 中输入 e001，然后按住 alt 键，同时按下 x 键，即可输入 HRB335 钢筋符号。
综上所述，钢筋等级符号大全解释包括了钢筋等级符号的含义与分类、表示方法、应用场景、取消与替代以及示例。
钢筋等级符号大全
钢筋等级符号大全钢筋是建筑中常用的材料之一，其等级符号是钢筋产品质量的重要标志。
钢筋等级符号通常由字母和数字组成，代表着不同的材质、强度和用途。
下面是钢筋等级符号的大全，共计3000字。
1. 国家标准等级根据国家标准，钢筋的等级可以用如下符号表达：HRB335：其中H表示钢筋的强力，R表示热轧钢筋的标志，B 表示混凝土所能承受的最高应力—抗拉强度为335MPa的热轧带肋钢筋。
HRB400：其中H表示钢筋的强力，R表示热轧钢筋的标志，B 表示混凝土所能承受的最高应力—抗拉强度为400MPa的热轧带肋钢筋。
HRB500：其中H表示钢筋的强力，R表示热轧钢筋的标志，B 表示混凝土所能承受的最高应力—抗拉强度为500MPa的热轧带肋钢筋。
2. GB/T等级GB/T是中国国家标准化组织颁布的国家钢筋等级标准，常见的等级有：HRB335E：其中H表示钢筋的强力，R表示热轧钢筋的标志，B 表示混凝土所能承受的最高应力—抗拉强度为335MPa的热轧带肋钢筋，E表示其屈服强度较高。
HRB400E：其中H表示钢筋的强力，R表示热轧钢筋的标志，B 表示混凝土所能承受的最高应力—抗拉强度为400MPa的热轧带肋钢筋，E表示其屈服强度较高。
HRB500E：其中H表示钢筋的强力，R表示热轧钢筋的标志，B 表示混凝土所能承受的最高应力—抗拉强度为500MPa的热轧带肋钢筋，E表示其屈服强度较高。
3. Q345B等级Q345B是一种常用的低合金高强度结构钢材料，也常用于制作钢筋。
以下是常见的Q345B钢筋等级符号：Q345B-Φ：其中Q表示其属于钢材弯曲试验用钢，345表示其屈服强度为345MPa，B表示该钢筋属于碳素结构钢，Φ表示钢筋截面形状为圆形。
Q345B-□：其中Q表示其属于钢材弯曲试验用钢，345表示其屈服强度为345MPa，B表示该钢筋属于碳素结构钢，□表示钢筋截面形状为方形。
4. HRB钢筋等级HRB是中国热轧钢筋符号的缩写，常见的HRB钢筋等级有：HRB335、HRB400、HRB500：其中HRB表示热轧钢筋的标志，335、400、500分别表示混凝土所能承受的最高应力—抗拉强度为335、400、500MPa的热轧带肋钢筋。
钢筋种类及符号大全
钢筋是钢材中非常重要的组成部分，无论是普通的住房建设，还是大型的工程建设都是离不开钢筋的参与，现在对各型钢材的需求在不断增加，可供选择的钢筋也是多种多样。
本文主要收集了一些钢筋的分类知识以及表示符号，了解钢材的分类及表示符号，对于钢筋的选购会更加有利。
（一）结构中的作用分：受压钢筋、受拉钢筋、架立钢筋、分布钢筋、箍筋等。
（二）按直径大小分:钢丝（直径3~5mm）、细钢筋（直径6~10mm）、粗钢筋（直径大于22mm）。
（三）生产工艺分:热轧、冷轧、冷拉的钢筋，还有以Ⅳ级钢筋经热处理而成的热处理钢筋，强度比前者更高。
（四）按力学性能分:Ⅰ级钢筋（235/370级）；Ⅱ级钢筋（335/510级）；Ⅲ级钢筋（370/570）和Ⅳ级钢筋（540/835）（五）按轧制外形分:（1）冷轧扭钢筋：经冷轧并冷扭成型；（2）钢线（分低碳钢丝和碳素钢丝两种）及钢绞线；（3）带肋钢筋：有螺旋形、人字形和月牙形三种，一般Ⅱ、Ⅲ级钢筋轧制成人字形，Ⅳ级钢筋轧制成螺旋形及月牙形；（4）光面钢筋：I级钢筋（Q235钢钢筋）均轧制为光面圆形截面，供应形式有盘圆，直径不大于10mm，长度为6m~12m。
以上是钢筋的一些分类知识，了解钢筋分类有助于明确企业需要的产品，做到按需购买，接下来要为大家分享的是几种钢筋的符号表示方法。
一般采用引出线的方法，具体有以下两种标注方法：（一）.标注钢筋的根数、直径和等级：【3Ф20】3：表示钢筋的根数Ф：表示钢筋等级直径符号20：表示钢筋直径（二）.标注钢筋的等级、直径和相邻钢筋中心距：【Ф8 @ 200】Ф：表示钢筋等级直径符号8：表示钢筋直径@：相等中心距符号200：相邻钢筋的中心距（≤200mm）各类钢筋的表示方法（一）箍筋：（1）φ10@100/200 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍；（2）φ10@100/200表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍；（3）φ8@200表示箍筋为φ8，间距为200，双肢箍；（4）φ8@100/150表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。
钢筋种类与型号表示符号
钢筋种类与型号表示符号钢筋是一种常见的建筑材料，用于增加混凝土结构的强度和耐久性。
钢筋种类众多，每种都有相应的型号表示符号。
以下是钢筋种类和型号表示符号的详细介绍。
1.普通盘条（HRB）普通盘条是最常用的钢筋种类之一，也是建筑结构中最常用的钢筋。
它的型号表示符号为HRB，后面跟着一个数字，如HRB335和HRB400。
数字表示钢筋的抗拉强度，单位为MPa。
例如，HRB335表示抗拉强度为335MPa的普通盘条钢筋。
2.带肋盘条（RB）带肋盘条是另一种常见的钢筋种类，它比普通盘条更耐震、抗拉。
它的型号表示符号为RB，后面跟着一个数字，如RB335和RB400。
数字表示钢筋的抗拉强度，单位为MPa。
例如，RB335表示抗拉强度为335MPa的带肋盘条钢筋。
3.螺纹钢筋（R）螺纹钢筋是一种表面带有螺纹的钢筋，它能够提供更好的粘结性能。
螺纹钢筋的型号表示符号为R，后面跟着一个数字，如R335和R400。
数字表示钢筋的抗拉强度，单位为MPa。
例如，R335表示抗拉强度为335MPa的螺纹钢筋。
4.圆钢筋（圆）圆钢筋是一种直径较小的钢筋，通常用于混凝土结构的配筋。
圆钢筋的型号表示符号为圆，后面跟着一个数字，如圆10和圆20。
数字表示钢筋的直径，单位为毫米。
例如，圆10表示直径为10毫米的圆钢筋。
5.高倍数钢筋（HRBF）高倍数钢筋是一种抗拉强度较高的钢筋，它能够提高混凝土结构的整体强度。
高倍数钢筋的型号表示符号为HRBF，后面跟着一个数字，如HRBF400和HRBF500。
数字表示钢筋的抗拉强度，单位为MPa。
例如，HRBF400表示抗拉强度为400MPa的高倍数钢筋。
6.预应力钢筋（PC）预应力钢筋是一种在施工前就预先施加拉力的钢筋，在混凝土结构中起到预应力的作用。
预应力钢筋的型号表示符号为PC，后面跟着一个数字，如PC270和PC370。
数字表示钢筋的抗拉强度，单位为MPa。
例如，PC270表示抗拉强度为270MPa的预应力钢筋。

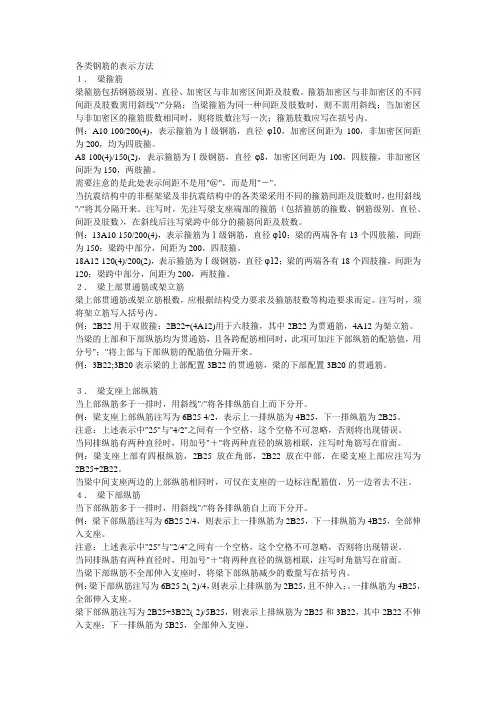

各种钢筋表示
各类钢筋的表示方法１．梁箍筋梁箍筋包括钢筋级别、直径、加密区与非加密区间距及肢数。
箍筋加密区与非加密区的不同间距及肢数需用斜线"/"分隔；当梁箍筋为同一种间距及肢数时，则不需用斜线；当加密区与非加密区的箍筋肢数相同时，则将肢数注写一次；箍筋肢数应写在括号内。
例：A10-100/200(4)，表示箍筋为Ⅰ级钢筋，直径φ10，加密区间距为100，非加密区间距为200，均为四肢箍。
A8-100(4)/150(2)，表示箍筋为Ⅰ级钢筋，直径φ8，加密区间距为100，四肢箍，非加密区间距为150，两肢箍。
需要注意的是此处表示间距不是用"＠"，而是用"－"。
当抗震结构中的非框架梁及非抗震结构中的各类梁采用不同的箍筋间距及肢数时，也用斜线"/"将其分隔开来。
注写时，先注写梁支座端部的箍筋（包括箍筋的箍数、钢筋级别、直径、间距及肢数），在斜线后注写梁跨中部分的箍筋间距及肢数。
例：13A10-150/200(4)，表示箍筋为Ⅰ级钢筋，直径φ10；梁的两端各有13个四肢箍，间距为150；梁跨中部分，间距为200，四肢箍。
18A12-120(4)/200(2)，表示箍筋为Ⅰ级钢筋，直径φ12；梁的两端各有18个四肢箍，间距为120；梁跨中部分，间距为200，两肢箍。
２．梁上部贯通筋或架立筋梁上部贯通筋或架立筋根数，应根据结构受力要求及箍筋肢数等构造要求而定。
注写时，须将架立筋写入括号内。
例：2B22用于双肢箍；2B22+(4A12)用于六肢箍，其中2B22为贯通筋，4A12为架立筋。
当梁的上部和下部纵筋均为贯通筋，且各跨配筋相同时，此项可加注下部纵筋的配筋值，用分号"；"将上部与下部纵筋的配筋值分隔开来。
例：3B22;3B20表示梁的上部配置3B22的贯通筋，梁的下部配置3B20的贯通筋。
３．梁支座上部纵筋当上部纵筋多于一排时，用斜线"/"将各排纵筋自上而下分开。
钢筋符号大全，请查收！
钢筋符号大全，请查收！一般采用引出线的方法，具体有以下两种标注方法：【1】标注钢筋的根数、直径和等级：3Ф203：表示钢筋的根数Ф：表示钢筋等级直径符号20：表示钢筋直径【2】标注钢筋的等级、直径和相邻钢筋中心距：Ф8 @ 200：Ф：表示钢筋等级直径符号8：表示钢筋直径@：相等中心距符号200：相邻钢筋的中心距（≤200mm）好好学习各类钢筋的表示方法1、梁箍筋梁箍筋包括钢筋级别、直径、加密区与非加密区间距及肢数。
箍筋加密区与蜚加密区的不同间距及肢数需用斜线'/'分隔；当梁箍筋为同一种间距及肢数时，则不需用斜线；当加密区与非加密区的箍筋肢数相同时，则将肢数注写一次；箍筋肢数应写在括号内。
（需要注意的是此处表示间距不是用'＠'，而是用'－'。
）例：A10-100/200(4)，表示箍筋为Ⅰ级钢筋，直径φ10，加密区间距为100，非加密区间距为200，均为四肢箍。
A8-100(4)/150(2)，表示箍筋为Ⅰ级钢筋，直径φ8，加密区间距为100，四肢箍，非加密区间距为150，两肢箍。
当抗震结构中的非框架梁及非抗震结构中的各类梁采用不同的箍筋间距及肢数时，也用斜线'/'将其分隔开来。
注写时，先注写梁支座端部的箍筋（包括箍筋的箍数、钢筋级别、直径、间距及肢数），在斜线后注写梁跨中部分的箍筋间距及肢数。
例：13A10-150/200(4)，表示箍筋为Ⅰ级钢筋，直径φ10；梁的两端各有13个四肢箍，间距为150；梁跨中部分，间距为200，四肢箍。
18A12-120(4)/200(2)，表示箍筋为Ⅰ级钢筋，直径φ12；梁的两端各有18个四肢箍，间距为120；梁跨中部分，间距为200，两肢箍。
2、梁上部贯通筋或架立筋梁上部贯通筋或架立筋根数，应根据结构受力要求及箍筋肢数等构造要求而定。
注写时，须将架立筋写入括号内。
例：2B22用于双肢箍；2B22+(4A12)用于六肢箍，其中2B22为贯通筋，4A12为架立筋。
钢筋等级符号的表示
钢筋等级符号的表示1. 引言钢筋是建筑中常用的一种重要材料，用于加固混凝土结构，提高其抗拉强度和耐久性。
在钢筋的生产和使用过程中，存在多种不同等级的钢筋，这些等级通过符号来表示。
本文将深入探讨钢筋等级符号的表示方法，包括不同等级的标准和应用。
2. 钢筋等级符号的分类钢筋等级符号是由字母和数字组成的表示方法。
一般来说，钢筋等级符号可以分为两部分：等级代号和屈服强度。
2.1 等级代号钢筋等级代号用于表示钢筋的种类和工艺。
常见的等级代号包括：•HRB：表示普通热轧钢筋，如HRB335、HRB400等。
•HRB：表示非合金高强度热轧钢筋。
•HBR：表示变形钢筋，如HBR235、HBR265等。
2.2 屈服强度钢筋的屈服强度是指在拉伸试验中，当钢筋开始产生塑性变形时所受到的力。
常见的屈服强度等级包括：•Ⅲ级：表征屈服强度为235MPa的钢筋。
•Ⅳ级：表征屈服强度为335MPa的钢筋。
•Ⅴ级：表征屈服强度为400MPa的钢筋。
3. 钢筋等级符号的标准不同国家和地区对于钢筋等级符号的标准可能有所不同。
在中国，钢筋等级符号的标准由国家标准委员会制定和发布。
下面是中国钢筋等级符号的标准：3.1 GB/T 1499.2-2018《钢筋第2部分：热轧带肋钢筋》该标准规定了热轧带肋钢筋的等级符号。
根据该标准，钢筋等级符号由等级代号和屈服强度组成，例如HRB335、HRB400等。
3.2 GB 1499.2-2007《钢筋第2部分：热轧带肋钢筋》该标准是对于GB/T 1499.2-2018的修订版本，同样规定了热轧带肋钢筋的等级符号。
3.3 YB/T 081-2008《变形钢筋》该标准规定了变形钢筋的等级符号。
根据该标准，钢筋等级符号由等级代号和屈服强度组成，例如HBR235、HBR265等。
4. 钢筋等级符号的应用钢筋等级符号在建筑工程中具有重要的应用价值。
以下是钢筋等级符号的几个应用方面：4.1 材料选择在设计和施工阶段，根据结构的要求，选择合适的钢筋等级符号。
钢筋的符号表示方法
钢筋的符号表示方法
钢筋的符号表示方法是指在施工图中为了方便表达钢筋的规格、型号、数量、长度、弯曲等信息，采用一定的符号来表示。
常见的符号包括以下几种：
1. 直径符号：用于表示钢筋的直径大小，一般用数字表示，例如“12”表示直径为12毫米的钢筋。
2. 弯曲符号：用于表示钢筋的弯曲程度和方向，一般用“⊥”、“S”、“C”等符号来表示。
3. 等级符号：用于表示钢筋的材料等级，一般用“HRB”、“HPB”、“HRB335”等符号来表示。
4. 长度符号：用于表示钢筋的长度，一般用“L”或者“mm”来表示。
5. 重量符号：用于表示钢筋的重量，一般用“kg”来表示。
6. 编号符号：用于表示钢筋的编号，一般用“R1”、“R2”、“R3”等符号来表示。
7. 焊接符号：用于表示钢筋的焊接情况，一般用“●”、“△”等符号来表示。
以上是常见的钢筋符号表示方法，施工图中应准确使用，以便工程师和施工人员能够正确理解和操作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
钢筋分类：1级2级3级4级钢如何分类？
钢筋常用的分类
钢筋种类很多，通常按化学成分、生产工艺、轧制外形、供应形式、直径大小，以及在结构中的用途进行分类：
（一）按轧制外形分
（1）光面钢筋：I级钢筋（Q235钢钢筋）均轧制为光面圆形截面，供应形式有盘圆，直径不大于10mm，长度为
6m~12m。
（2）带肋钢筋：有螺旋形、人字形和月牙形三种，一般Ⅱ、Ⅲ级钢筋轧制成人字形，Ⅳ级钢筋轧制成螺旋形及月牙形。
（3）钢线（分低碳钢丝和碳素钢丝两种）及钢绞线。
（4）冷轧扭钢筋：经冷轧并冷扭成型。
（二）按直径大小分
钢丝（直径3~5mm）、细钢筋（直径6~10mm）、粗钢筋（直径大于22mm）。
（三）按力学性能分
Ⅰ级钢筋（235/370级）；Ⅱ级钢筋（335/510级）；Ⅲ级钢筋（370/570）和Ⅳ级钢筋（540/835）
（四）按生产工艺分
热轧、冷轧、冷拉的钢筋，还有以Ⅳ级钢筋经热处理而成的热处理钢筋，强度比前者更高。
（五）按在结构中的作用分：受压钢筋、受拉钢筋、架立钢筋、分布钢筋、箍筋等
配置在钢筋混凝土结构中的钢筋，按其作用可分为下列几种:
1.受力筋——承受拉、压应力的钢筋。
2.箍筋——承受一部分斜拉应力，并固定受力筋的位置，多用于梁和柱内。
3.架立筋——用以固定梁内钢箍的位置，构成梁内的钢筋骨架。
4.分布筋——用于屋面板、楼板内，与板的受力筋垂直布置，将承受的重量均匀地传给受力筋，并固定受力筋的位置，以及抵抗热胀冷缩所引起的温度变形。
5.其它——因构件构造要求或施工安装需要而配置的构造筋。
如腰筋、预埋锚固筋、环等。
二级钢筋符号是什么
浏览次数：534次悬赏分：0 |解决时间：2010-8-18 19:24 |提问者：匿名
二级钢筋符号是什么
最佳答案
一个圈，中间一个竖线，竖线下面一道横线，就是二级钢广联达软件中用B代表
施工图钢筋表示法/钢筋混凝土结构
一、箍筋表示方法：
⑴ φ10@100/200(2) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。
⑵ φ10@100/200(4) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。
⑶ φ8@200(2) 表示箍筋为φ8，间距为200，双肢箍。
⑷ φ8@100(4)/150(2) 表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。
一、梁上主筋和梁下主筋同时表示方法：
⑴ 3Φ22，3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。
⑵ 2φ12，3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。
⑶ 4Φ25，4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。
⑷ 3Φ25，5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。
二、梁上部钢筋表示方法：（标在梁上支座处）
⑴ 2Φ20 表示两根Φ20的钢筋，通长布置，用于双肢箍。
⑵ 2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。
⑶ 6Φ25 4/2 表示上部钢筋上排为
4Φ25，下排为2Φ25。
⑷ 2Φ22+ 2Φ22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。
三、梁腰中钢筋表示方法：
⑴ G2φ12 表示梁两侧的构造钢筋，每侧一根φ12。
⑵ G4Φ14 表示梁两侧的构造钢筋，每侧两根Φ14。
⑶ N2Φ22 表示梁两侧的抗扭钢筋，每侧一根Φ22。
⑷ N4Φ18 表示梁两侧的抗扭钢筋，每侧两根Φ18。
四、梁下部钢筋表示方法：（标在梁的下部）
⑴ 4Φ25 表示只有一排主筋，4Φ25 全部伸入支座内。
⑵ 6Φ25 2/4 表示有两排钢筋，上排筋为
2Φ25，下排筋4Φ25。
⑶ 6Φ25 （-2 ）/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。
⑷ 2Φ25 + 3Φ22（-3）/ 5Φ25 表示有两排筋，上排筋为5根。
2Φ25伸入支座，3Φ22，不伸入支座。
下排筋
5Φ25，通长布置。
五、标注示例：
KL7（3）300×700 Y500×250
φ10@100/200(2) 2Φ25
N4Φ18
（-0.100）
4Φ25 6Φ25 4/2 6Φ25
4/2 6Φ25 4/2 4Φ25 □———————————□———————□———————————□
4Φ25 2Φ25
4Φ25
300×700
N4
φ10
KL7(3) 300×700表示框架梁7，有三跨，断面宽300，高700。
Y500×250表示梁下加腋，宽500，高250。
N4Φ18 表示梁腰两侧的抗扭钢筋，每侧两根Φ18。
φ10@100/200(2) 2Φ25 表示箍筋表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。
和架立筋。
