电压表和电流表的改装
电流表和电压表改装内阻应用
需再串联的定值电阻RB的大小(如图丙). 解：(2)要将这个电流表改装为量程为0～15 V的电压
表，则当AC两端的电压为15 V时，电路中的电流达
到最大值I=6 mA, AC两端的总电阻为：
RAC
U AC I
15V 610-3 A =2500Ω
，
则：RB=RAC-RAB=2 500 Ω-500 Ω=2 000 Ω.
R0
则Rx的实际阻值应为
UR0 IR0 U
解：(3)MN之间的电阻小于0.017 Ω，这相对于电路中其 他电阻的阻值是很小的，所以可以忽略.
5. 实验室常用的电压表是由小量程电流表改装而成的. 图甲是一个量程为0～6 mA的电流表，其内阻Rg=10 Ω, 我们可以把它看成一个定值电阻Rg与能显示电流的表盘
G 串联在一起(如图乙).当有电流通过时，两接线柱A、
解：(2)当电流表改装成0～0.6 A量程时，电阻R支路分 流：IR=I总-Ig=0.6 A-0.001 A=0.599 A，所以并联的电阻R 的大小为： R UR Ug 0.01V 0.017Ω
IR Ig 0.599A
(3)通常，实验室用的电流表的电阻是可以忽略的，通 过本题的计算，谈谈可以忽略的原因.
(1)电流表指针指在最大刻度时，电流表两个接线柱之 间的电压为多大？ 解：(1)当电流表 G 的指针指在最大刻度时，电流表 两个接线柱之间的电压Ug=IgRg=1×10-3 A×10 Ω=0.01 V.
(2)将这个电流表与一个定值电阻R并联(如图乙所示)，则 MN之间的部分(虚线框内)就相当于一个大量程的电流表 A (如图丙所示)，若通过电流表的电流等于1 mA时，通过虚 线框的总电流等于0.6 A，则改装后的电流表量程为0~0.6 A， 求并联的电阻R的大小.
电流表和电压表的改装
电流表和电压表的改装
电流表和电压表是电子测量仪器，可以用以检测和测量电流或电压，发挥着重要的作用。
随着加工技术的发展，许多电气设备都需要对电流表和电压表进行改装，以满足其特殊需求。
本文着重介绍电流表和电压表的改装方法，以及改装后的新功能和好处。
一、电流表和电压表的改装
1.流表的改装
电流表改装一般由几步组成，包括安装改装件、调整范围、校准改装件及调整电流表。
首先，需要按照改装件指定的规格安装改装件；其次，根据电流表改装的范围进行调整；最后，校准改装件及调整电流表。
2.压表的改装
与电流表相似，电压表的改装也包括几个步骤，例如安装改装件、调整范围、调整电流表及调整电压表。
首先，根据需求安装静压改装件；其次，调整范围；第三，根据改装件规格校准电流表；最后，调整电压表。
二、改装后的新功能
1.流表改装后，能够更好地测量电流，改装件可以有效提高检测精度，调整范围更大，从而实现对大电流的更准确的检测。
2.压表改装后，能够更好地测量电压，改装件可以有效提高检测精度，调整范围更大，从而实现对高电压的更准确的检测。
三、改装后的好处
1.装后的电流表和电压表可以改善测量数据的准确性，从而提高电子设备的性能。
2.装后的仪器可以节省使用电流表和电压表的时间，从而提高生产效率。
3.装后的仪器也可以延长使用寿命，从而降低维护费用。
综上所述，电流表和电压表的改装是一项科技技术，无论是电流表还是电压表，都可以通过改装来改善测量数据的准确性，节省使用时间，降低维护成本，并延长使用寿命，从而提高生产效率。

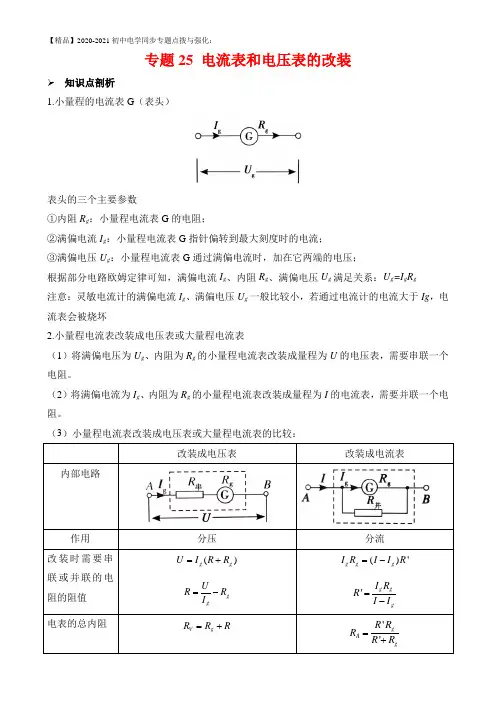

初中物理知识点专项专题25 电流表和电压表的改装(解析版)
专题25 电流表和电压表的改装➢ 知识点剖析1.小量程的电流表G （表头）表头的三个主要参数①内阻R g ：小量程电流表G 的电阻；②满偏电流I g ：小量程电流表G 指针偏转到最大刻度时的电流； ③满偏电压U g ：小量程电流表G 通过满偏电流时，加在它两端的电压；根据部分电路欧姆定律可知，满偏电流I g 、内阻R g 、满偏电压U g 满足关系：U g =I g R g 注意：灵敏电流计的满偏电流I g 、满偏电压U g 一般比较小，若通过电流计的电流大于Ig ，电流表会被烧坏2.小量程电流表改装成电压表或大量程电流表（1）将满偏电压为U g 、内阻为R g 的小量程电流表改装成量程为U 的电压表，需要串联一个电阻。
（2）将满偏电流为I g 、内阻为R g 的小量程电流表改装成量程为I 的电流表，需要并联一个电阻。
（3）小量程电流表改装成电压表或大量程电流表的比较：改装成电压表改装成电流表内部电路作用 分压分流改装时需要串联或并联的电阻的阻值 ()g g U I R R =+ggUR R I =- ()'g g g I R I I R =-'g g g I R R I I =- 电表的总内阻V g R R R =+''g A gR R R R R =+注意：关于电表改装的几点说明1.电表改装实际上是串、并联电路中电流、电压的计算问题，只要把表头看成一个电阻R g即可。
2.无论表头改装成电压表还是电流表，它的三个参量U g、I g、R g是不变的。
3.改装后的电压表量程越大，则内阻越大；改装后的电流表量程越大，则内阻越小。
➢例题赏析1．如图所示是汽车油量表工作原理的示意图，图中油量表实质是一个电流表，当油量减少时电路中R接入电路的电阻______，油量表的示数______（填“变大”、“变小”或“不变”）。
【答案】变大变小【解析】[1][2]由图可知，当油量减少时，浮标下降，浮标推动指针上移，滑动变阻器R连入电路的电阻变大，根据UIR=可知，电路中的电流变小，即油量表的示数变小。
表头改装为电流表和电压表
2.原理:利用串联电阻的分压作用 3.分压电阻R:
R
UR
U
Ug U
Ig Rg
IR
Ig
Ig
U Ig
Rg
Ig Rg
R
G
Ug
UR U-Ug
U
3.分压电阻:
R
U Ig
Rg
4.电压表的内阻：
RV
U Ig
或:RVRRg
5.标度： U=Ig·（Rg+R）
把原电流值扩大（Rg+R）倍
Ig Rg
R
G
Ug
UR U-Ug
如下图所示，有
1.方法：并联分流电阻R
一个表头G，其内 阻为Rg，满偏电
2.原理:利用并联电阻的分流作用流为Ig。
3.分流电阻R:
R U R IgRg IR I Ig
1
I
Rg 1
I Ig Rg G IR I Ig R
1 n 1
Rg
Ig
I (n )
Ig
4.电流表的内阻：
RA
I g Rg I
U
Ig
v RV
U
强化练习：有一表头G，内阻Rg=10 Ω，满偏电
流Ig=3 mA，把它改装成量程U=3 V的电压表，要 串联一个多大的电阻R？
解：R U R U U g U I g Rg
IR
Ig
Ig
U
3
I g R g 3103 10
99(0)
Ig Rg
R
G
Ug
UR U-Ug
U
三、把表头G改装成电流表A
1 n Rg
RR g R Rg
5.标度：
把原电流值扩大 R R g 倍 R
电压表电流表的改装
设置校准参数
将被校准仪表与标准器连接到同一电路中，记录仪表的读数和标准器的读数，进行多次实验以获得更准确的数据。
进行校准实验
整理实验数据，计算仪表的误差和偏差，分析误差产生的原因，并提出改进措施。
数据整理与分析
校准步骤
检查改装后的仪表是否具备所需的基本功能，如测量电压、电流、电阻等。
功能测试
精度测试
未来，我们还可以探索更多的应用领域，例如在新能源、智能电网、物联网等领域的应用。通过将电压表和电流表的改装技术与其他技术的结合，我们可以开发出更加先进、实用的测量仪器，为各行业的快速发展提供有力支持。
对未来的展望
THANKS FOR
感谢您的观看
WATCHING
电压表电流表的改装
电压表改装原理 电流表改装原理 改装过程中的问题与解决方案 改装后的校准与测试 改装实例与效果展示 总结与展望
contents
目 录
01
电压表改装原理
电压表是用来测量电压的仪器，其工作原理基于欧姆定律，即电压等于电流乘以电阻。
电压表内部通常有一个电阻器（也称为分压器）和一个电流表。当电压施加到电压表的输入端时，电流会通过分压器和电流表，产生一个与施加电压成正比的指示值。
电流表的原理
改装原理是将一个量程较小的电流表改装成量程较大的电流表，通过并联电阻分流的方式实现。
在改装过程中，需要选择适当的电阻值，使得小量程电流表与电阻并联后，总电阻值小于原电流表的电阻值，从而使得总电流能够全部流过改装后的电流表。
改装原理
改装方法是将小量程的电流表与适当的电阻并联，然后整体串联到电路中，以测量更大的电流。
将电阻器与电流表正确连接，确保电流能够通过电阻器和电流表。
调整校准
电流表和电压表的改装
？
电流表和电压表是怎样用小量程 旳电流表G（表头）改装旳呢

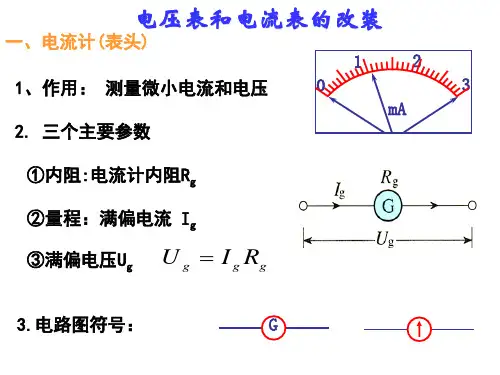

一、电流表G（表头）
1
2
0
1、作用： 测量微小电流和电压
3
mA
2、三个主要参数 ① 1 内阻Rg—电流计本身旳电阻
② 满偏电流 Ig—指针偏到最大刻度
时旳电流
U I R ③ 满偏电压Ug —电流计经过满偏电流
时,加在它两端旳电压
g
gg
3、电路图符号：
RA=0.050 Ω
RA
U I
I g Rg I
0.050
三、电流计改装成电流表
R并
I g Rg I Ig
RA
1 n
Rg
在表头上并联一种阻值较小旳电阻
U
I
Ig Rg
I
A
U
IR R
R U Ig Rg Rg Rg I Ig I Ig I 1 n1 Ig
n I Ig
叫做电流扩大倍数
例与练
• 1、用同一种小量程电流表G分别改装成电流表A、
电压表V，则G、A、V旳内电阻RG、RA 、RV之 间旳关系为 （ B ）
• A．RG<RA <RV • C．RV<RA <RG
B．RA<RG <RV D．RA<RV <RG
例与练
• 2、一种电流表旳内电阻为0.18 KΩ，最大量程 为10A，刻度盘分为100个刻度，改装成量程为 100A旳电流表，应 并 联一种 20 Ω旳电阻， 新旳电流表旳内电阻为 18 Ω。
电流表和电压表旳改装
复习：
串联电路:
I R1
R2
U1
U2
U
I I1 I2 In
电流表和电压表的改装
电流表和电压表的改装
今天，电流表和电压表是研究测量电流和电压的重要工具。
由于科技的不断发展，现在的电流表和电压表越来越受到重视。
但是，它们的性能仍然不足以满足当前的应用需求，因此，改装成新的电流表和电压表变得尤为重要。
改装旨在提高电流表和电压表的性能。
在改装之前，首先要做的就是检查原有仪表，比如测量范围、精确度、可靠性、抗干扰能力等，看是否符合新设备的要求。
如果符合，可以进行下一步改装，否则要重新检查仪表。
改装的主要步骤包括：1）改造原有仪表，结合新的功能安装新
的元件和控制器；2）重新调整仪表的功能，使其能够满足新的应用
需求；3）更新仪表的外观，保证仪表的稳定性和可靠性；4）更新仪表的软件，提高测量精度，使仪表能够满足新的应用环境。
完成改装以后，要对新仪表进行系统性检测，包括：1）测试仪
表的功能，包括测量范围、精确度、可靠性、抗干扰能力等；2）测
试仪表的安装过程，确保仪表的安装质量；3）测试仪表的软件更新
情况，确保仪表的稳定性和可靠性；4）测试仪表的外观，看是否符
合新的应用环境。
电流表和电压表的改装是一项较为复杂的工作，因此在改装前一定要仔细审查，以确保改装效果良好。
通过正确的改装，可以更好地发挥电流表和电压表的性能，更好地满足当前的应用需求。
在未来的发展中，电流表和电压表的改装将成为一个重要的议题，
因为随着技术的不断发展，对电流表和电压表的要求也在不断提高。
因此，未来的改装必须考虑到新的技术，使电流表和电压表能够满足不断变化的需求。
电流表、电压表的改装
电流表 电压表的改装一、电流计的原理和主要参数①电流计是根据通电线圈在磁场中受磁力矩作用发生偏转的原理制成的，且指针偏角θ与电流强度I 成正比，即θ＝kI ，故表的刻度是均匀的。
②电流计的主要参数有——表头内阻R g ：即电流表线圈的电阻；满偏电流I g ：即电流计允许通过的最大电流值，此时指针达到满偏；满偏电压U g ：即指针满偏时，加在表头两端的电压，故U g ＝I g R g二、电压表和电流表的改装原理改装后的电压表或电流表，虽然量程扩大了，但通过电流计的最大电流或加在电流表两端的最大电压仍为电流计的满偏电流I g 和满偏电压U g ，只是由于G 改装成电流表 G 改装成电压表原理图原理 并联分流 串联分压 串联（并联）的电阻IgRg ＝(I －Ig)R故1I -I I gg -==n R R R g g 并U ＝Ig(Rg ＋R)故g g R n R R )1(I Ug-=-=串改装后电表总内阻n R R g=总,量程扩大的倍数越高，并联阻值越小。
g nR R =总,量程扩大的倍数越高，串联的电阻值越大。
1、如图所示的甲、乙两个电路，都是由一个灵敏电流计G 和一个变阻器R 组成，它们中一个是测电压的电压表，另一个是测电流的电流表，那么以下结论中正确的是( )A ．甲表是电流表，R 增大时量程增大B ．甲表是电流表，R 增大时量程减小C ．乙表是电压表，R 增大时量程减小D ．上述说法都不对2、（多选）如图所示，四个相同的表头分别改装成两个电流表和两个电压表。
电流表A1的量程大于A2的量程，电压表V1的量程大于V2的量程，把它们按如图所示接入电路，则( )A．电流表A1的读数大于电流表A2的读数B．电流表A1的偏转角小于电流表A2的偏转角C．电压表V1的读数等于电压表V2的读数D．电压表V1的偏转角等于电压表V2的偏转角3、如图是有两个量程的电压表，当使用a、b两个端点时，量程为0～10 V，当使用a、c两个端点时，量程为0～100 V．已知电流表的内阻Rg 为500 Ω，满偏电流Ig为1 mA，则电阻R1、R2的值( )A．9500Ω；90000ΩB．90000Ω；9500ΩC．9500Ω；9000ΩD．9000Ω；9500Ω4、有一只满偏电流I g＝5 mA、内阻R g＝400 Ω的电流表G。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
I
Ig IR
G R
Rg
等效为
I
A
U
RA
解：根据欧姆定律：IgRg=IRR 并联电阻： 由扩大倍数 所以有:
电流表的内阻
电流表内阻很小
2、换刻度盘
将原来的刻度盘上的刻度值换成新量程下的数字
3、校对
改装后的电流表，还要进行校对，方法如下:
上例中，改装电流表 的量程是0.6A，现利用一个 标准电流表A进行校对，电 路如图。
G
R R′ A
调节滑动变阻器，使A的示数分别为0.1A、0.2A、0.3A、 0.4A、0. 5A、0.6A并核对电流表的示数是否正确。注意弄 清改装电流表刻度盘上的最小分度值。最后算出改装电流 表的百分误差：如改装电流表在满刻度0.6A时，标准电流 表读数为0.59A，则百分误差为：
三、电压表
Ig G Ug Rg R UR
电压表和电流表
甘肃省通渭县一中 周全新
一、表头
1、表头的构造及原理：
G
小量程电流表
主要有永磁体和放入磁场中的可 转动的线圈组成，线圈上连着指针。 当线圈通上电流时，线圈就会在 磁场力的作用下带动指针一起转动， 电流越大，指针偏转的角度也越大 （电流相同，指针偏角相同）。由指 针所指的标有电流值的刻度盘上的位 置就可以读出通过表头（线圈）的电 流值。 由欧姆定律知，电压和电流成正 比，因而刻度盘上标出电压值，就可 以由指针位置读出表头两端的电压值
用于其它目的时接法可能有所不同
2、内阻的影响 ①对理想电流表，内阻为零，连在电路中时视为短路，读 数就是通过电流表的电流。对理想的电压表，内阻无穷大， 在电路中视为开路，其读数就是两接线柱两端的电压。 ②对内阻不能忽略的实际电流表，可视为一个已知阻值的 小电阻，其读数就是通过这个小电阻的电流。电压表可视为 一个阻值很大的电阻，读数就 是这个电阻两端的电压。 3、量程的选择 在保证不超过量程时电表的指针偏角越大，读数误差相 对越小。
读数是实际电流或电压，偏角是通过ቤተ መጻሕፍቲ ባይዱ头的电流。
练习1、将两个由完全相同的电流表改装的电压表 V1和V2串联在起来，量程分别是5V和15V。 Rg Rg Ig G G R2 R1 V1 V2
A、读数相同 B、指针偏转角度相同 C、读数不同，指针偏转角度也不同 D、读数之比等于两电压表内阻之比。
例2：如图所示，四个相同的电流表分别改装成两个安 培表和两个伏特表。安培表A1的量程大于A2的量程，伏 特表V1的量程大于V2的量程，把它们按图接入电路，则 大于 安培表A2的读数；安培表A1的偏 安培表A1的读数 大于 等于 安培表A2的偏转角；伏特表V1的读数 转角 等于 伏特表V 的 伏特表V2的读数；伏特表V1的偏转角 2 偏转角；（填“大于”，“小于”或“等于”）
二、电流表
1、改装
I Ig G R Rg
等效为
A
在表头上并联一个电阻，就可以把小量 程的电流表改装成一个较大量程的电流表: I A U RA
IR
我们看到：并联电阻R起到了分流的作用， 实际上通过表头的最大电流还是等于满偏电流Ig 改装后的电流表的内阻为RA，电流表的最大 量程为I。
例1、有一个表头G ，内阻Rg=25Ω，满偏电流 Ig=3mA，把它改装成量程为0．6A的电流表，要并 联一个多大的电阻R？
2、表头的几个参数
Ig
G
Rg
表头的电阻Rg叫电流表的内阻（线圈本身的 电阻），指针偏转到最大位置时的电流Ig叫满偏 电流，当电流表通过的电流是满偏电流时加在电 流表两端的电压Ug叫满偏电压。 由欧姆定律可知：Ug=IgRg 所以，表头既是一个量程为Ig的电流表，又 是一个量程为Ug的电压表，而且还是一个阻值为 Rg的小电阻。 3、 表头的满偏电压和满偏电流都比较小，通常 所用电压表和电流表都是用小量程的电流表（表 头）改装而成的。
等效为
V
RV
1、改装 在表头上串联一个电阻，就可以把小
量程的电流表改装成一个较大量程的电压表: Ig V U
U 我们看到：串联电阻R起到了分压的作用， 实际上加在表头两端的最大电压还是等于表头的 满偏电压Ug，通过表头的最大电流还是Ig。 改装后的电压表的内阻为RV，电压表的最大 量程为U。
例2、有一个表头G，内阻Rg=10Ω，满偏电流 Ig=3mA，把它改装成量程为3V的电压表，要串联 一个多大的电阻R？ (可看成满偏电压为Ug的电压表) Ig G Ug
Rg
R UR 并联电阻：
Ig
V
RV
U
U 解：由欧姆定律：
由扩大倍数
所以有:
电压表内阻很大
电压表的内阻为：RV=Rg+R
2、换刻度盘
将原来的刻度值换成表示电压表电压值的数字
3、校对
改装后的电压表，还要进行校对，方法如下:
上例中，改装电压表 的量程是3V，现利用一个标 准电压表V进行校对，电路 如图。
G V R
R′
调节滑动变阻器，使V的示数分别为0.5V、1V、0.5V、 2V、2.5V、3V并核对电压表的示数是否正确。注意弄清 改装电压表刻度盘上的最小分度值。最后算出改装电压表 的百分误差：如改装电压表在满刻度3V时，标准电压表 读数为3.1V，则百分误差为：
四、电流表和电压表的使用
1、接入方法 电流表测电流时和被测电路串联，电流从正接线柱流进。 电压表测电压时应与被测电路并联，正接线柱接电势高端。
