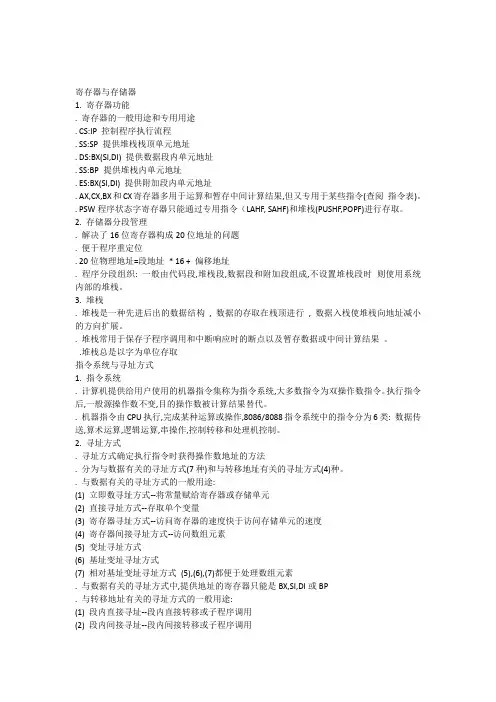

数据寄存器(AX、BX、CX、DX)

1.寄存器AX通常称为累加器(Accumulator),用累加器进行的操作可能需要更少时间。累加器可用于乘、

除、输入/输出等操作,它们的使用频率很高;

2.寄存器BX称为基地址寄存器(Base Register)。它可作为存储器指针来使用;

3.寄存器CX称为计数寄存器(Count Register)。在循环和字符串操作时,要用它来控制循环次数;在位

操作中,当移多位时,要用CL来指明移位的位数;

4.寄存器DX称为数据寄存器(Data Register)。在进行乘、除运算时,它可作为默认的操作数参与运算,

也可用于存放I/O的端口地址;

变址寄存器(SI、DI)

寄存器SI和DI称为变址寄存器(Index Register),它们主要用于存放存储单元在段内的偏移量,用它们可实现多种存储器操作数的寻址方式,为以不同的地址形式访问存储单元提供方便

指针寄存器(BP、SP)

寄存器BP和SP称为指针寄存器(Pointer Register),主要用于存放堆栈内存储单元的偏移量,用它们可实现多种存储器操作数的寻址方式,为以不同的地址形式访问存储单元提供方便。指针寄存器不可分割成8位寄存器。作为通用寄存器,也可存储算术逻辑运算的操作数和运算结果。

它们主要用于访问堆栈内的存储单元,并且规定:

BP为基指针(Base Pointer)寄存器,用它可直接存取堆栈中的数据;

SP为堆栈指针(Stack Pointer)寄存器,用它只可访问栈顶

段寄存器(CS、DS、ES、SS、FS、GS)

段寄存器是根据内存分段的管理模式而设置的。内存单元的物理地址由段寄存器的值和一个偏移量组合而成的,这样可用两个较少位数的值组合成一个可访问较大物理空间的内存地址

CS 代码段寄存器(Code Segment Register),其值为代码段的段值

DS 数据段寄存器(Data Segment Register),其值为数据段的段值;

ES 附加段寄存器(Extra Segment Register),其值为附加数据段的段值

SS 堆栈段寄存器(Stack Segment Register),其值为堆栈段的段值;

FS 附加段寄存器(Extra Segment Register),其值为附加数据段的段值

GS 附加段寄存器(Extra Segment Register),其值为附加数据段的段值

在16位CPU系统中,它只有4个段寄存器,所以,在此环境下开发的程序最多可同时访问4个段;

在32位CPU系统中,它共有6个段寄存器,所以,在此环境下开发的程序最多可同时访问6个段.

指令指针寄存器

指令指针EIP、IP(Instruction Pointer)是存放下次将要执行的指令在代码段的偏移量。在具有预取指令功能的系统中,下次要执行的指令通常已被预取到指令队列中,除非发生转移情况。所以,在理解它们的功能时,不考虑存在指令队列的情况。

16位标志寄存器

9个标志位,它们主要用来反映CPU的状态和运算结果的特征。

1.进位标志CF(Carry Flag) 进位标志CF主要用来反映运算是否产生进位或借位。如果运算结果的

最高位产生了一个进位或借位,那么,其值为1,否则其值为0。

2.奇偶标志PF(Parity Flag)奇偶标志PF用于反映运算结果中“1”的个数的奇偶性。如果“1”的个数为

偶数,则PF的值为1,否则其值为0

3.辅助进位标志AF(Auxiliary Carry Flag) 在发生下列情况时,辅助进位标志AF的值被置为1,否

则其值为0:

(1)、在字操作时,发生低字节向高字节进位或借位时;

(2)、在字节操作时,发生低4位向高4位进位或借位时。

4.零标志ZF(Zero Flag) 零标志ZF用来反映运算结果是否为0。如果运算结果为0,则其值为1,

否则其值为0。在判断运算结果是否为0时,可使用此标志位

5.符号标志SF(Sign Flag) 符号标志SF用来反映运算结果的符号位,它与运算结果的最高位相同。

在微机系统中,有符号数采用补码表示法,所以,SF也就反映运算结果的正负号。运算结果为正数时,SF的值为0,否则其值为1

6.溢出标志OF(Overflow Flag) 溢出标志OF用于反映有符号数加减运算所得结果是否溢出。如果

运算结果超过当前运算位数所能表示的范围,则称为溢出,OF的值被置为1,否则,OF的值被清为0(“溢出”和“进位”是两个不同含义的概念)

7.中断允许标志IF(Interrupt-enable Flag)中断允许标志IF是用来决定CPU是否响应CPU外部的

可屏蔽中断发出的中断请求。但不管该标志为何值,CPU都必须响应CPU外部的不可屏蔽中断所发出的中断请求,以及CPU内部产生的中断请求。具体规定如下

(1)、当IF=1时,CPU可以响应CPU外部的可屏蔽中断发出的中断请求;

(2)、当IF=0时,CPU不响应CPU外部的可屏蔽中断发出的中断请求

8.追踪标志TF(Trap Flag)当追踪标志TF被置为1时,CPU进入单步执行方式,即每执行一条指

令,产生一个单步中断请求。这种方式主要用于程序的调试。

9.方向标志DF(Direction Flag) 方向标志DF用来决定在串操作指令执行时有关指针寄存器发生调

整的方向。具体规定在第5.2.11节——字符串操作指令——中给出。在微机的指令系统中,还提供了

运算和逻辑运算结果的影响,后者受一些控制指令执行的影响

16位微机的内存管理模式

Intel公司的80X86系列的CPU基本上采用内存分段的管理模式。它把内存和程序分成若干个段,每个段的起点用一个段寄存器来记忆,所以,学习微机汇编语言,必须要清楚地理解存储器的分段含义、存储单元的逻辑地址和其物理地址之间的转换关系

我们知道:计算机的内存单元是以“字节”为最小单位进行线性编址的。为了标识每个存储单元,就给每个存储单元规定一个编号,此编号就是该存储单元的物理地址

存储单元的物理地址是一个无符号的二进制数。但为了书写的简化,物理地址通常用十六进制来表示。

16位CPU内部有20根地址线,其编码区间为:00000H~0FFFFFH,所以,它可直接访问的物理空间为1M(220)字节。而16位CPU内部存放存储单元偏移量的寄存器(如:IP、SP、BP、SI、DI和BX 等)都是16位,它们的编码范围仅为:00000H~0FFFFH。这样,如果用16位寄存器来访问内存的话,则只能访问内存的最低端的64K,其它的内存将无法访问。为了能用16位寄存器来有效地访问1M的存储空间,16位CPU采用了内存分段的管理模式,并引用段寄存器的概念。

16位微机把内存空间划分成若干个逻辑段,每个逻辑段的要求如下:

逻辑段的起始地址(通常简称为:段地址)必须是16的倍数,即最低4位二进制必须全为0;

逻辑段的最大容量为64K,这由16位寄存器的寻址空间所决定;

按上述规定,1M内存最多可分成64K个段,即65536个段(段之间相互重叠),至少可分成16个相互不重叠的段。

物理地址的形成方式

由于规定段地址必须是16的倍数,所以,其值的一般形式为:XXXX0H,即:前16位二进制位是变化的,后四位是固定为0。鉴于段地址的这种特性,我们可以仅保存其前16位二进制来达到保存整个段地址,其后四位可通过“左移补0”来获得;

在确定了某个存储单元所属的内存段后,我们也只知道其所处内存位置的范围,还不能确定其具体位

置。要想确定内存单元的具体位置,还必须知道该单元离该段地址有多远。我们通常把存储单元的实际地址与其所在段的段地址之间的距离称为段内偏移,也可称为有效地址(EA—Effective Address)或偏移量(Offset)等。有了段地址和偏移量,就能唯一地确定某一内存单元在存储器内的具体位置。

由此可见,存储单元的逻辑地址分为两部分:段地址和偏移量。由逻辑地址得到其物理地址(PA—Physical Address)的计算方法如下:

物理地址PA=段地址×16 + 偏移量

对物理地址来说,当段地址变化时,只要对其偏移量进行相应的调整就可对应同一个物理地址,所以,同一个物理地址可有多个逻辑地址。在汇编语言程序中,存储单元通常不是用其物理地址标识的,而是用其逻辑地址标识的。逻辑地址的段地址由段寄存器给出,偏移量可由寄存器(SI、DI、BP和BX 等)给出,也可用符号地址或具体的数值给出。

段寄存器的引用

段寄存器CS指向存放程序的内存段,IP是用来存放下条待执行的指令在该段的偏移量,把它们合在一起可在该内存段内取到下次要执行的指令。

段寄存器SS指向用于堆栈的内存段,SP是用来指向该堆栈的栈顶,把它们合在一起可访问栈顶单元。另外,当偏移量用到了指针寄存器BP,则其缺省的段寄存器也是SS,并且用BP可访问整个堆栈,不仅仅是只访问栈顶。

段寄存器DS指向数据段,ES指向附加段,在存取操作数时,二者之一和一个偏移量合并就可得到存储单元的物理地址。该偏移量可以是具体数值、符号地址和指针寄存器的值等之一,具体情况将由指令的寻址方式来决定。

通常,缺省的数据段寄存器是DS,只有一个例外,即:在进行串操作时,其目的地址的段寄存器规定为

ES

访问存储器方式缺省的

段寄存器

可选用的

段寄存器

偏移量

取指令CS IP

堆栈操作SS SP

一般取操作数DS CS、ES、SS 有效地址

串操作源操作数DS CS、ES、SS SI 目标操作数ES DI

指针寄存器BP SS CS、DS、ES 有效地址段寄存器及其指针寄存器的引用关系:

取指令所用的段寄存器和偏移量一定是用CS和IP

堆栈操作所用的段寄存器和偏移量一定是SS和SP

串操作的目标操作数所用的段寄存器和偏移量一定是ES和DI

其它情况,段寄存器除了其默认引用的寄存器外,还可以强行改变为其它段寄存器

汇编中寄存器的详解

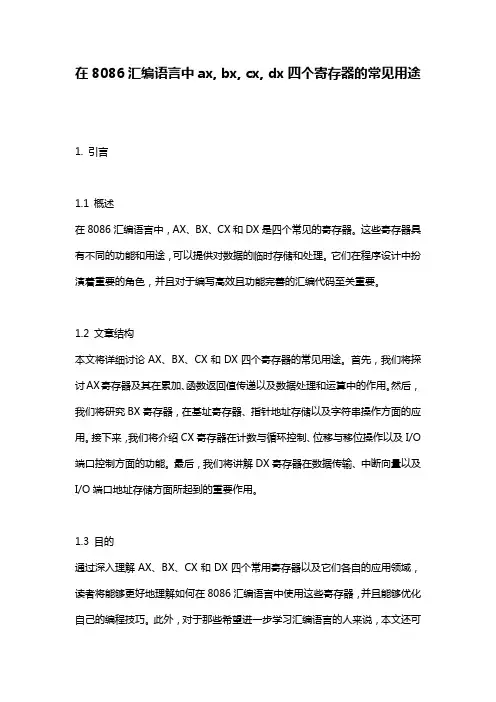

数据寄存器(AX、BX、CX和DX 16位EAX、EBX、ECX和EDX 32位)

数据寄存器主要用来保存操作数和运算结果等信息,从而节省读取操作数所需占用总线和访问存储器的时间。32位CPU有4个32位的通用寄存器EAX、EBX、ECX和EDX。对低16位数据的存取,不会影响高16位的数据。这些低16位寄存器分别命名为:AX、BX、CX和DX,它和先前的16位CPU 中的寄存器相一致。

4个16位寄存器又可分割成8个独立的8位寄存器(AX:AH-AL、BX:BH-BL、CX:CH-CL、DX:DH-DL),每个寄存器都有自己的名称,可独立存取。程序员可利用数据寄存器的这种“可分可合”的特性,灵活地处理字/字节的信息.

寄存器AX和AL通常称为累加器(Accumulator),用累加器进行的操作可能需要更少时间。累加器可用于乘、除、输入/输出等操作,它们的使用频率很高;

寄存器BX称为基地址寄存器(Base Register)。它可作为存储器指针来使用;

寄存器CX称为计数寄存器(Count Register)。在循环和字符串操作时,要用它来控制循环次数;在位操作中,当移多位时,要用CL来指明移位的位数;

寄存器DX称为数据寄存器(Data Register)。在进行乘、除运算时,它可作为默认的操作数参与运算,也可用于存放I/O的端口地址。在16位CPU中,AX、BX、CX和DX不能作为基址和变址寄存器来存放存储单元的地址,但在32位CPU中,其32位寄存器EAX、EBX、ECX和EDX不仅可传送数据、暂存数据保存算术逻辑运算结果,而且也可作为指针寄存器,所以,这些32位寄存器更具有通用性。

变址寄存器 (ESI和EDI)

32位CPU有2个32位通用寄存器ESI和EDI。其低16位对应先前CPU中的SI和DI,对低16位数据的存取,不影响高16位的数据。

寄存器ESI、EDI、SI和DI称为变址寄存器(Index Register),它们主要用于存放存储单元在段内的偏移量,用它们可实现多种存储器操作数的寻址方式,为以不同的地址形式访问存储单元提供方便。变址寄存器不可分割成8位寄存器。作为通用寄存器,也可存储算术逻辑运算的操作数和运算结果。它们可作一般的存储器指针使用。在字符串操作指令的执行过程中,对它们有特定的要求,而且还具有特殊的功能。

指针寄存器(EBP和ESP)

32位CPU有2个32位通用寄存器EBP和ESP。其低16位对应先前CPU中的BP和SP,对低16位数据的存取,不影响高16位的数据。

寄存器EBP、ESP、BP和SP称为指针寄存器(Pointer Register),主要用于存放堆栈内存储单元的偏移量,用它们可实现多种存储器操作数的寻址方式,为以不同的地址形式访问存储单元提供方便。指针寄存器不可分割成8位寄存器。作为通用寄存器,也可存储算术逻辑运算的操作数和运算结果。

它们主要用于访问堆栈内的存储单元,并且规定:

BP为基指针(Base Pointer)寄存器,用它可直接存取堆栈中的数据,一般和bx用差不多;

SP为堆栈指针(Stack Pointer)寄存器,用它只可访问栈顶,偏移地址一般为SS:SP,ss放段地址,sp放偏移地址。

指令指针寄存器

指令指针EIP、IP(Instruction Pointer)是存放下次将要执行的指令在代码段的偏移量。在具有预取指令功能的系统中,下次要执行的指令通常已被预取到指令队列中,除非发生转移情况。所以,在理解它们的功能时,不考虑存在指令队列的情况。

51系列单片机寄存器详解

AUXR:辅助寄存器 字节地址=8EH,不可位寻址 - - - WDIDLE DISRTO - - DISALE WDIDLE:WTD在空闲模式下的禁止/允许位 当WDIDLE=0时,WDT在空闲模式下继续计数 当WDIDLE=1时,WDT在空闲模式下暂停计数 DISRTO:禁止/允许WDT溢出时的复位输出 当DISRTO=0时,WDT定时器溢出时,在RST引脚输出一个高电平脉冲 当DISRT0=1时,RST引脚为输入脚 DISALE :ALE禁止/允许位 当DISALE=0时,ALE有效,发出恒定频率脉冲 当DISALE=1时,ALE仅在CPU执行MOVC和MOVX类指令时有效,不访问外寄存器时,ALE不输出脉冲信号 AUXR1:辅助寄存器1字节地址A2,不可位寻 - - - -- - - DPS DPS:数据指针寄存器选择位 当DPS=0时,选择数据指针寄存器DPRT0 DPRT1时,选择数据指针寄存器DPS 当= PSW:程序状态字 CY——进位标记 AC——半进位标记 F0——用户设定标记 RS1、RS0——4个工作寄存器区的选择位。 VO——溢出标记 P——奇偶校验标记 PCON:电源控制器及波特率选择寄存器 字节地址=87H,不可位寻址 SMOD - - POF GF1 GF0 PD IDL SMOD——波特率倍增位 GF1、GF0——用户通用标记 PD——掉电方式控制位,PD=1时进入掉电模式 IDL——空闲方式控制位,IDL=1时进入空闲方式 在AT89S51中PCON.4是电源断电标记位POF,上电是为1 IE:中断允许控制寄存器

EA:中断允许总控制位 当EA=0时,中断总禁止。 当EA=1时,中断总允许后中断的禁止与允许由各中断源的中断允许控制位进行设置。 EX0( EX1):外部中断允许控制位 当EX0( EX1)=0 禁止外中断 当EX0( EX1)=1 允许外中断 ET0(EX1):定时/计数中断允许控制位 当ET0(ET1)=0 禁止定时(或计数)中断 当ET0(ET1)=1 允许定时(或计数)中断 ET2:定时器2中断允许控制位,在AT89S52、AT89C52中 ES:串行中断允许控制位 当ES=0 禁止串行中断 当ES=1 允许串行中断 IP:中断优先级控制寄存器 PX0——外部中断0优先级设定位 PT0——定时中断0优先级设定位 PX1——外部中断1优先级设定位 PT1——定时中断1优先级设定位 PS——串口中断优先级设定位 优先级设定位2PT2——定时器SCON:串行口控制寄存器 SM0、SM1:串行口工作方式选择位 SM2:多机通信控制位 REN:允许/禁止串行口接收的控制位 TB8:在方式2和方式3中,是被发送的第9位数据,可根据需要由软件置1或清零,也可以作为奇偶校验位,在方式1中是停止位。

51单片机特殊功能寄存器功能一览表

51单片机特殊功能寄存器功能一览表 21个特殊功能寄存器(52系列是26个)不连续地分布在128个字节的SFR存储空间中,地址空间为80H-FFH,在这片SFR空间中,包含有128个位地址空间,地址也是80H-FFH,但只有83个有效位地址,可对11个特殊功能寄存器的某些位作位寻址操作(这里介绍一个技巧:其地址能被8整除的都可以位寻址)。 在51单片机内部有一个CPU用来运算、控制,有四个并行I/O口,分别是P0、P1、P2、P3,有ROM,用来存放程序,有RAM,用来存放中间结果,此外还有定时/计数器,串行I/O口,中断系统,以及一个内部的时钟电路。在单片机中有一些独立的存储单元是用来控制这些器件的,被称之为特殊功能寄存器(SFR)。这样的特殊功能寄存器51单片机共有21个并且都是可寻址的列表如下(其中带*号的为52系列所增加的特殊功能寄存器):

分别说明如下: 1、ACC---是累加器,通常用A表示 这是个什么东西,可不能从名字上理解,它是一个寄存器,而不是一个做加法的东西,为什么给它这么一个名字呢?或许是因为在运算器做运算时其中一个数一定是在ACC中的缘故吧。它的名字特殊,身份也特殊,稍后在中篇中我们将学到指令,可以发现,所有的运算类指令都离不开它。自身带有全零标志Z,若A=0则Z=1;若A≠0则z=0。该标志常用作程序分枝转移的判断条件。 2、B--一个寄存器 在做乘、除法时放乘数或除数,不做乘除法时,随你怎么用。 3、PSW-----程序状态字。 这是一个很重要的东西,里面放了CPU工作时的很多状态,借此,我们可以了解CPU的当前状态,并作出相应的处理。它的各位功能请看下表: 下面我们逐一介绍各位的用途 CY:进位标志。 8051中的运算器是一种8位的运算器,我们知道,8位运算器只能表示到0-255,如果做加法的话,两数相加可能会超过255,这样最高位就会丢失,造成运算的错误,怎么办?最高位就进到这里来。这样就没事了。有进、借位,CY=1;无进、借位,CY =0 例:78H+97H(01111000+10010111) AC:辅助进、借位(高半字节与低半字节间的进、借位)。

CC中常用的寄存器

CC2530中常用的控制寄存器 (P1SEL 相同):各个I/O 口的功能选择,0为普通I/O 功能,1为外设功能 :(D0到D2位) 端口2 功能选择和端口1 外设优先级控制 什么是外设优先级:当PERCFG 分配两个外设到相同的引脚时,需要设置这两个外设的优先级,确定哪一个外 设先被响应 :设置部分外设的I/O 位置,0为默认I 位置1,1为默认位置2

(P1DIR相同):设置各个I/O的方向,0为输入,1为输出 :D0~D4设置P2_0到P2_4的方向 D7 、D6位作为端口0外设优先级的控制

(P1INP意义相似) :设置各个I/O口的输入模式,0为上拉/下拉,1为三态模式 需要注意的是:P1INP中,只有D7~D2分别设置对应I/O口的输入模式。D1D0两位无作用。: D0~D4控制P2_0~P2_4的输入模式,0为上拉/下拉,1为三态; D5~D7设置对P0、P1和P2的上拉或下拉的选择。0为上拉,1为下拉; 8. P0IFG(P1IFG相同):终端状态标志寄存器,当输入端口有中断请求时,相应的标志位将置1。

9.P0IEN(P1IEN相同):各个控制口的中断使能,0为中断禁止,1为中断使能。 10. P2IFG:D0~D4为P2_0~P2_4的中断标志位 D5为USD D+中断状态标志,当D+线有一个中断请求未决时设置该标志,用于检测USB 挂起状态下的USB恢复事件。当USB控制器没有挂起时不设置该标志。 11. P2IEN:D0~D4控制P2_0~P2_4的中断使能 D5控制USB D+的中断使能 :D0~D3设置各个端口的中断触发方式,0为上升沿触发,1为下降沿触发。 D7控制I/O引脚在输出模式下的驱动能力。选择输出驱动能力增强来补偿引脚DVDD的低I/O 电压,确保在较 低的电压下的驱动能力和较高电压下相同。0为最小驱动能力增强。1为最大驱动能力增强。

51单片机特殊功能寄存器详细说明

/*-------------------------------------------------------------------------- REG51.H Header file for generic 80C51 and 80C31 microcontroller. Copyright (c 1988-2001 Keil Elektronik GmbH and Keil Software, Inc. All rights reserved. --------------------------------------------------------------------------*/ /* BYTE Register */ sfr P0 = 0x80; sfr P1 = 0x90; sfr P2 = 0xA0; sfr P3 = 0xB0; sfr PSW = 0xD0; 程序状态字 sfr ACC = 0xE0; 累加器 sfr B = 0xF0; B寄存器 sfr SP = 0x81; 堆栈指针 sfr DPL = 0x82; 数据指针低八位 sfr DPH = 0x83; 数据指针高八位 sfr PCON = 0x87; 波特率选择寄存器 sfr TCON = 0x88; 定时器/计数器控制寄存器

sfr TMOD = 0x89; 定时器方式选择寄存器 sfr TL0 = 0x8A; 定时器0低八位 sfr TL1 = 0x8B; 定时器1低八位 sfr TH0 = 0x8C; 定时器0高八位 sfr TH1 = 0x8D; 定时器1高八位 sfr IE = 0xA8; 中断允许寄存器 sfr IP = 0xB8; 中断优先级寄存器 sfr SCON = 0x98; 串行控制寄存器 sfr SBUF = 0x99; 串行数据缓冲器 /* BIT Register */ /* PSW */ 程序状态字 sbit CY = 0xD7; 有无进位或者借位 sbit AC = 0xD6; Auxiliary Carry有无低四位向高四位的进位或借位 sbit F0 = 0xD5; 用户管理的标志位,可根据自己的需求设定 sbit RS1 = 0xD4; 这两位用于选择当前工作寄存器区。8051有8个8位寄存器R0~R7,它 们在RAM中的地址可以根据用户需要来确定。 sbit RS0 = 0xD3; RS1 RS0:R0~R7的地址0 0:00H~07H 0 1:08H~0FH 1 0:10H~17H 1 1:18H~1FH

关于标志寄存器的各个标志

运算结果标志位 1、进位标志CF(Carry Flag) 进位标志CF主要用来反映运算是否产生进位或借位。如果运算结果的最高位产生了一个进位或借位,那么,其值为1,否则其值为0。 使用该标志位的情况有:多字(字节)数的加减运算,无符号数的大小比较运算,移位操作,字(字节)之间移位,专门改变CF值的指令等。 2、奇偶标志PF(Parity Flag) 奇偶标志PF用于反映运算结果中“1”的个数的奇偶性。如果“1”的个数为偶数,则PF的值为1,否则其值为0。 利用PF可进行奇偶校验检查,或产生奇偶校验位。在数据传送过程中,为了提供传送的可靠性,如果采用奇偶校验的方法,就可使用该标志位。 3、辅助进位标志AF(Auxiliary Carry Flag) 在发生下列情况时,辅助进位标志AF的值被置为1,否则其值为0: (1)、在字操作时,发生低字节向高字节进位或借位时; (2)、在字节操作时,发生低4位向高4位进位或借位时。 对以上6个运算结果标志位,在一般编程情况下,标志位CF、ZF、SF和OF的使用频率较高,而标志位PF和AF的使用频率较低。 4、零标志ZF(Zero Flag) 零标志ZF用来反映运算结果是否为0。如果运算结果为0,则其值为1,否则其值为0。在判断运算结果是否为0时,可使用此标志位。 5、符号标志SF(Sign Flag) 符号标志SF用来反映运算结果的符号位,它与运算结果的最高位相同。在微机系统中,有符号数采用补码表示法,所以,SF也就反映运算结果的正负号。运算结果为正数时,SF的值为0,否则其值为1。 6、溢出标志OF(Overflow Flag) 溢出标志OF用于反映有符号数加减运算所得结果是否溢出。如果运算结果超过当前运算位数所能表示的范围,则称为溢出,OF的值被置为1,否则,OF的值被清为0。 “溢出”和“进位”是两个不同含义的概念,不要混淆。如果不太清楚的话,请查阅《计算机组成原理》课程中的有关章节。 二、状态控制标志位

汇编寄存器功能详解

数据寄存器(AX、BX、CX、DX) 1.寄存器AX通常称为累加器(Accumulator),用累加器进行的操作可能需要更少时间。累加器可用于乘、 除、输入/输出等操作,它们的使用频率很高; 2.寄存器BX称为基地址寄存器(Base Register)。它可作为存储器指针来使用; 3.寄存器CX称为计数寄存器(Count Register)。在循环和字符串操作时,要用它来控制循环次数;在位 操作中,当移多位时,要用CL来指明移位的位数; 4.寄存器DX称为数据寄存器(Data Register)。在进行乘、除运算时,它可作为默认的操作数参与运算, 也可用于存放I/O的端口地址; 变址寄存器(SI、DI) 寄存器SI和DI称为变址寄存器(Index Register),它们主要用于存放存储单元在段内的偏移量,用它们可实现多种存储器操作数的寻址方式,为以不同的地址形式访问存储单元提供方便 指针寄存器(BP、SP) 寄存器BP和SP称为指针寄存器(Pointer Register),主要用于存放堆栈内存储单元的偏移量,用它们可实现多种存储器操作数的寻址方式,为以不同的地址形式访问存储单元提供方便。指针寄存器不可分割成8位寄存器。作为通用寄存器,也可存储算术逻辑运算的操作数和运算结果。 它们主要用于访问堆栈内的存储单元,并且规定: BP为基指针(Base Pointer)寄存器,用它可直接存取堆栈中的数据; SP为堆栈指针(Stack Pointer)寄存器,用它只可访问栈顶 段寄存器(CS、DS、ES、SS、FS、GS) 段寄存器是根据内存分段的管理模式而设置的。内存单元的物理地址由段寄存器的值和一个偏移量组合而成的,这样可用两个较少位数的值组合成一个可访问较大物理空间的内存地址 CS 代码段寄存器(Code Segment Register),其值为代码段的段值 DS 数据段寄存器(Data Segment Register),其值为数据段的段值; ES 附加段寄存器(Extra Segment Register),其值为附加数据段的段值 SS 堆栈段寄存器(Stack Segment Register),其值为堆栈段的段值; FS 附加段寄存器(Extra Segment Register),其值为附加数据段的段值 GS 附加段寄存器(Extra Segment Register),其值为附加数据段的段值 在16位CPU系统中,它只有4个段寄存器,所以,在此环境下开发的程序最多可同时访问4个段; 在32位CPU系统中,它共有6个段寄存器,所以,在此环境下开发的程序最多可同时访问6个段. 指令指针寄存器 指令指针EIP、IP(Instruction Pointer)是存放下次将要执行的指令在代码段的偏移量。在具有预取指令功能的系统中,下次要执行的指令通常已被预取到指令队列中,除非发生转移情况。所以,在理解它们的功能时,不考虑存在指令队列的情况。 16位标志寄存器 9个标志位,它们主要用来反映CPU的状态和运算结果的特征。 1.进位标志CF(Carry Flag) 进位标志CF主要用来反映运算是否产生进位或借位。如果运算结果的 最高位产生了一个进位或借位,那么,其值为1,否则其值为0。 2.奇偶标志PF(Parity Flag)奇偶标志PF用于反映运算结果中“1”的个数的奇偶性。如果“1”的个数为 偶数,则PF的值为1,否则其值为0 3.辅助进位标志AF(Auxiliary Carry Flag) 在发生下列情况时,辅助进位标志AF的值被置为1,否 则其值为0:

飞思卡尔单片机寄存器及汇编指令详解

附录I:寄存器地址列表 直接页面寄存器总结

高页面寄存器总结

非易失寄存器总结 注:直接页面寄存器表地址的低字节用粗体显示,直接寻址对其访问时,仅写地址低字节即可。第2列中寄存器名用粗体显示以区别右边的位名。有0的单元格表示未用到的位总是读为0,有破折号的单元格表示未用或者保留,对其读不定。

附录II 指令接与寻址方式 HCS08指令集概括 运算符 () = 括号种表示寄存器或存储器位置的内容 ← = 用……加载(读: “得到”) & = 布尔与 | = 布尔或 ⊕= 布尔异或 ×= 乘 ÷ = 除 : = 串联 + = 加 - = 求反(二进制补码) CPU registers A =>累加器 CCR =>条件代码寄存器 H =>索引寄存器,高8位 X => 索引寄存器,低8位 PC =>程序计数器 PCH =>程序计数器,高8位 PCL =>程序计数器,低8位 SP =>堆栈指针 存储器和寻址 M =>一个存储区位置或者绝对值数据,视寻址模式而定 M:M + 0x0001 => 两个连续存储位置的16位值.高8位位于M的地址,低8位位于更高的连续地址. 条件代码寄存器(CCR)位 V => 二进制补码溢出指示,第7位 H => 半进位,第4位 I => 中断屏蔽,第 3位 N => 求反指示器, 第2位 Z => 置零指示器, 第1位 C => 进/借, 第0位 (进位第 7位 ) CCR工作性符号 – => 位不受影响 0 = > 位强制为0 1 = > 位强制为1

= >根据运算结果设置或清除位 U = > 运算后没有定义 机器编码符号 dd =>一个直接寻址0x0000–0x00FF的低8位(高字节假设为0x00) ee => 16位偏移量的高8位 ff => 16位偏移量的低8位 ii => 立即数的一个字节 jj => 16位立即数值的高位字节 kk => 16位立即数值的低位字节 hh => 16位扩展寻址的高位字节 ll => 16位扩展寻址的低位字节 rr => 相对偏移量 n —任何表达范围在0–7之间的一个有符号数的标号或表达式 opr8i —任何一个表达8位立即值的标号或表达式 opr16 —任何一个表达16位立即值的标号或表达式 opr8a —任何一个表达一个8位值的标号或表达式.指令对待这个8位值为直接页面64K 字节地址空间(0x00xx)中地址的低8位. opr16a —任何一个表达16位值的标号或表达式.指令对待这个值为直接页面64K字节地址空间. oprx8 —任何一个表达8位无符号值的标号或表达式,用于索引寻址. oprx16 —任何一个16位值的标号或表达式.因为HCS08有一个16位地址总线,这可以为一个有符号或者无符号值. rel —任何指引在当前指令目标代码最后一个字节之后–128 to +127个字节之内的标号或表达式.汇编器会计算包括当前指令目标代码在内的8位有符号偏移量. 寻址方式 隐含寻址(Inherent)如CLRA,只有操作码,无操作数,需要操作的数据一般为CPU寄存器,因此不需要再去找操作数了。(INH) 立即寻址 (Immediate)如LDA #$0A,“$”表示16进制,此时操作数位于FLASH空间,与程序一起存放。(IMM) 直接寻址 (Direct)如 LDA $88,只能访问$0000-$00FF的存储器空间,指令短速度快; (DIR) 扩展寻址 (Extended)如果操作数地址超出了$00FF,自动为扩展寻址;(EXT) 相对寻址(Relative)如BRA LOOP,指令中一般给出8位有符号数表示的偏移量。(REL) 变址寻址 (Indexed) 采用[H:X]或SP作为指针的间接寻址方式。( IX )( IX1 )( IX2 ) 变址寻址 (Indexed) 1〉无偏移量:CLR ,X 简写(IX) 2〉无偏移量,指令完成后指针加1(H:X = H:X + 0x0001) ,简写(IX+)只用于指令MOV和CBEQ指令中;

51单片机寄存器汇总表

51单片机寄存器功能一览表 21个特殊功能寄存器(52系列是26个)不连续地分布在128个字节的SFR存储空间中,地址空间为80H-FFH,在这片SFR空间中,包含有128个位地址空间,地址也是80H-FFH,但只有83个有效位地址,可对11个特殊功能寄存器的某些位作位寻址操作(这里介绍一个技巧:其地址能被8整除的都可以位寻址)。 在51单片机部有一个CPU用来运算、控制,有四个并行I/O口,分别是P0、P1、P2、P3,有ROM,用来存放程序,有RAM,用来存放中间结果,此外还有定时/计数器,串行I/O 口,中断系统,以及一个部的时钟电路。在单片机中有一些独立的存储单元是用来控制这些器件的,被称之为特殊功能寄存器(SFR)。这样的特殊功能寄存器51单片机共有21个并且都是可寻址的列表如下(其中带*号的为52系列所增加的特殊功能寄存器):

分别说明如下: 1、ACC---是累加器,通常用A表示 这是个什么东西,可不能从名字上理解,它是一个寄存器,而不是一个做加法的东西,为什么给它这么一个名字呢?或许是因为在运算器做运算时其中一个数一定是在ACC中的缘故吧。它的名字特殊,身份也特殊,稍后在中篇中我们将学到指令,可以发现,所有的运算类指令都离不开它。自身带有全零标志Z,若A=0则Z=1;若A≠0则z=0。该标志常用作程序分枝转移的判断条件。 2、B--一个寄存器 在做乘、除法时放乘数或除数,不做乘除法时,随你怎么用。 3、PSW-----程序状态字。 这是一个很重要的东西,里面放了CPU工作时的很多状态,借此,我们可以了解CPU 的当前状态,并作出相应的处理。它的各位功能请看下表: 下面我们逐一介绍各位的用途 CY:进位标志。

51单片机寄存器地址查询

适合初学好东西一起分享 中断使能寄存器IE 中断总开关EA=1;启动有中断EA=0;关闭所有中断 保留 TF2中断开关ET2=1;启动ET2=0;关 闭(8052) 串行口中断开关ES=1启动串口ES=0 关闭串口 TF1中断开关ET1=1;启动ET1=0;关闭 INT1中断开关EX1=1; 启动EX1=0;关闭 TF0中断开关ET0=1;启动ET0=0;关闭 INT0中断开关EX0=1; 启动EX0=0;关闭 中断优先级寄存器IP EA — ET2 ES ET1 EX1 ET0 EX0 IE 寄存器 IP.7 IP .6 IP .5 IP .4 IP .3 IP .2 IP .1 IP .0 IP 寄存器 — — PT2 PS PT1 PX1 PT0 PX0 保留 保留 TF2中断先级 PT2=1;TF2为高优先级(8052) 串行口中断优先级PS1=1;为高优先级 TF1中断先级PT1=1;TF1为高优先级 INT1中断优先级PX1=1;为最高优先 级 TF0中断先级PT0=1;TF1为高优先级 INT0中断优先级PX0=1;为最高优先 级 定时器/计数器控制寄存器TCON Timer1中断标志CPU 设置 Timer1启 动开关TR1=1;启动Timer1 TR1=0;关闭Timer1 Timer0中断标志CPU 设置 Timer0启动开关TR0=1;启动Timer1 TR0=0;关闭Timer0 INT1中断标志CPU 设置 INT1信号种类IT1=1;负边沿触发IT1=0;低电平触发 INT0中断标志CPU 设置 INT0信号种类IT0=1;负边沿触发IT0=0;低电平触发 定时器/计数器功能 外部中断功能 定时器/计数器方式寄存器TMOD

指令对标志寄存器的影响总结

指令类型助记符对标志寄存器的影响备注 ZF CF PF SF OF AF DF IF TF 数据传送类通用MOV 不影响标志位 交换XCHG 堆栈 操作 PUSH POP 地址 传送 LEA LDS LES 累加器 专用IN OUT XALT 标志 寄存器 LAHF SAHF 标志寄存器低八位的内容由AH的值决定CF,AF,ZF,SF,PF的值会被影响 PUSHF 不影响标志位 POPF 标志寄存器的内容由装入的具体值决定可能影响所有标志位 算术运算类加法 指令 ADD √√√√√√ ADC √√√√√√ INC √√√√√INC指令不影响CF AAA ?√???√?表示不确定或者未定义 DAA √√√√?√ 减法 指令 SUB √√√√√√ SBB √√√√√√ DEC √√√√√DEC指令不影响CF AAS ?√???√ DAS √√√√?√DAA指令不影响OF 乘法 指令 MUL ?√??√? IMUL ?√??√? AAM √?√√?? 除法 指令 DIV ??????√√此指令可能会产生中断,故影响IF,TF IDIV ??????√√同上 AAD √?√√?? 符号位 扩展 CBW 不影响标志位 CWD 不影响标志位 比较指令CMP 由计算结果确定标志位的值不会影响到DF,IF,TF 逻辑运算类单 操 作 数 逻 辑 指 求反NOT 不影响标志位 移位 SAL √√√√见 备 注 ?OF标志位只在移位次数是1时 有效,AF未定义SHL √√√√? SAR √√√√? SHR √√√√? 循环 移位 ROL √√? 循环移位指令影响OF和CF,ROR √√?

51单片机的特殊功能寄存器

51单片机的特殊功能寄存器 通过前面课程的学习,我们已知道了单片机的内部有ROM、有RAM、有并行I/O 口,那么,除了这些东西之外,单片机内部究竟还有些什么?这些个零碎的东西怎么连在一起的? 下面就让我们来对单片机内部作一个完整的分析吧! 从图中我们可以看出,在51单片机内部有一个CPU用来运算、控制,有四个并行I/O口,分别是P0、P1、P2、 P3,有ROM,用来存放程序,有RAM,用来存放中间结果,此外还有定时/计数器,串行I/O口,中断系统,以及一个内部的时钟电路。在一个51单片机 的内部包含了这么多的东西。 对图进行进一步的分析,我们已知,对并行I/O口的读写只要将数据送入到相应I/O口的锁存器就可以了,那么对于定时 /计数器,串行I/O口等怎么用呢?在单片机中有一些独立的存储单元是用来控制这些器件的,被称之为特殊功能寄存器(SFR)。事实上,我们已接触过P1 这个特殊功能寄存器了,还有哪些呢?看下表 符号地址功能介绍 B F0H B寄存器 ACC E0H 累加器 PSW D0H 程序状态字 IP B8H 中断优先级控制寄存器 P3 B0H P3口锁存器 IE A8H 中断允许控制寄存器

P2 A0H P2口锁存器 SBUF 99H串行口锁存器 SCON 98H串行口控制寄存器 P1 90H P1口锁存器 TH1 8DH定时器/计数器1(高8位) TH0 8CH 定时器/计数器1(低8位) TL1 8BH 定时器/计数器0(高8位) TL0 8AH 定时器/计数器0(低8位) TMOD 89H定时器/计数器方式控制寄存器 TCON 88H 定时器/计数器控制寄存器 DPH 83H 数据地址指针(高8位) DPL 82H 数据地址指针(低8位) SP 81H 堆栈指针 P0 80H P0口锁存器 PCON 87H电源控制寄存器 下面,我们介绍一下几个常用的SFR。 1、ACC---是累加器,通常用A表示。 这 是个什么东西,可不能从名字上理解,它是一个寄存器,而不是一个做加法的东西,为什么给它这么一个名字呢?或许是因为在运算器做运算时其中一个数一定是在 ACC中的缘故吧。它的名字特殊,身份也特殊,稍后在中篇中我们将学到指令,可以发现,所有的运算类指令都离不开它。自身带有全零标志Z,若A=0则 Z=1;若A≠0则z=0。该标志常用作程序分枝转移的判断条件。 2、B--一个寄存器。 在做乘、除法时放乘数或除数,不做乘除法时,随你怎么用。 3、PSW-----程序状态字。这是一个很重要的东西,里面放了CPU工作时的很多状态,借此,我们可以了解CPU的当前状态,并作出相应的处理。它的各位功能请看下表: 下面我们逐一介绍各位的用途 CY:进位标志。8051中的运算器是一种8位的运算器,我们知道,8位运算器只

ASCII码表&部分汇编标志寄存器操作指令

ASCII值控制字 符 ASCII 值 控制字 符 ASCII 值 控制字 符 ASCII 值 控制字 符 0 NUT 32 (space) 64 @ 96 、 1 SOH 33 !65 A 97 a 2 STX 34 ”66 B 98 b 3 ETX 35 # 67 C 99 c 4 EOT 36 $ 68 D 100 d 5 ENQ 37 % 69 E 101 e 6 ACK 38 & 70 F 102 f 7 BEL 39 , 71 G 103 g 8 BS 40 ( 72 H 104 h 9 HT 41 ) 73 I 105 i 10 LF 42 * 74 J 106 j 11 VT 43 + 75 K 107 k 12 FF 44 , 76 L 108 l 13 CR 45 - 77 M 109 m 14 SO 46 . 78 N 110 n 15 SI 47 / 79 O 111 o 16 DLE 48 0 80 P 112 p 17 DCI 49 1 81 Q 113 q 18 DC2 50 2 82 R 114 r 19 DC3 51 3 83 X 115 s 20 DC4 52 4 84 T 116 t 21 NAK 53 5 85 U 117 u 22 SYN 54 6 86 V 118 v 23 TB 55 7 87 W 119 w 24 CAN 56 8 88 X 120 x 25 EM 57 9 89 Y 121 y 26 SUB 58 : 90 Z 122 z 27 ESC 59 ; 91 [ 123 { 28 FS 60 < 92 / 124 | 29 GS 61 = 93 ] 125 } 30 RS 62 > 94 ^ 126 ~ 31 US 63 ? 95 —127 DEL

51单片机IO口应用详解

51单片机IO口应用详解 MCS-51是标准的40引脚双列直插式集成电路芯片,引脚分布请参照单片机引脚图: 这4个I/O口具有不完全相同的功能,大家可得学好了,其它书本里虽然有,但写的太深,对于初学者来说很难理解的,我这里都是按我自已的表达方式来写的,相信你也能够理解的。 P0口有三个功能: 1、外部扩展存储器时,当做数据总线(如图1中的D0~D7为数据总线接口) 2、外部扩展存储器时,当作地址总线(如图1中的A0~A7为地址总线接口) 3、不扩展时,可做一般的I/O使用,但内部无上拉电阻,作为输入或输出时应在外部接上拉电阻。 P1口只做I/O口使用:其内部有上拉电阻。 P2口有两个功能: 1、扩展外部存储器时,当作地址总线使用 2、做一般I/O口使用,其内部有上拉电阻; P3口有两个功能: 除了作为I/O使用外(其内部有上拉电阻),还有一些特殊功能,由特殊寄存器来设置,具体功能请参考我们后面的引脚说明。 有内部EPROM的单片机芯片(例如8751),为写入程序需提供专门的编程脉冲和编程电源,这些信号也是由信号引脚的形式提供的, 即:编程脉冲:30脚(ALE/PROG) 编程电压(25V):31脚(EA/Vpp) 在介绍这四个I/O口时提到了一个“上拉电阻”那么上拉电阻又是一个什么东东呢?他起什么作用呢?都说了是电阻那当然就是一个电阻啦,当作为输入时,上拉电阻将其电位拉高,若输入为低电平则可提供电流源;所以如果P0口如果作为输入时,处在高阻抗状态,只有外接一个上拉电阻才能有效。 ALE 地址锁存控制信号:在系统扩展时,ALE用于控制把P0口的输出低8位地址送锁存器锁存起

80C51寄存器详解

中断使能寄存器 通过设置中断使能寄存器IE 的EA位使能所有中断每个中断源都有单独的使能位可通过软件设置IE 中相应的使能位在任何时候使能或禁能中断中断使能寄存器IE 的各位如下所示 中断使能寄存器IE可位寻址 位地址0AFH0AEH0ADH0ACH0ABH0AAH0A9H0A8H 位符号EA/ET2ES ET1EX1ET0EX0 EA 使能标志位置位则所有中断使能复位则禁止所有中断保留 ET2 定时器2 中断使能 ES 串行通信中断使能 ET1 定时器1 中断使能 EX1 外部中断1 使能 ET0 定时器0 中断使能 EX0 外部中断0使能 8051 支持两个中断优先级有标准的中断机制,低优先级的中断只能被高优先级的中断所中断,而高优先级的中断不能被中断。 中断优先级寄存器 每个中断源都可通过设置中断优先级寄存器IP来单独设置中断优先级如果每个中断源的相应位被置位则该中断源的优先级为高,如果相应的位被复位, 则该中断源的优先级为低, 如果你觉得两个中断源不够用,别急以后我会教你如何增加中断优先级表A-5 示出了IP 寄存器的各位此寄存器可位寻址 IP寄存器可位寻址 位地址0BFH0BEH0BDH0BCH0BBH0BAH0B9H0B8H

位符号//PT2 PS PT1PX1PT0PX0 PT2 定时器2中断优先级 PS 串行通信中断优先级 PT1 定时器1中断优先级 PX1 外部中断1 优先级 PT0 定时器0中断优先级 PX0 外部中断0 优先级 电源控制PCON 8051的CHMOS 版本可通过软件设置两种节电方式空闲模式和低功耗模式设置电源控制寄存器PCON 的相应位来进入节电方式置位IDLE 进入空闲模式空闲模式将停止程序执行RAM 中的数据仍然保持晶振继续工作但与CPU 断开定时器和串行口续工作, 发生中断将退出中断模式执行完中断程序后将从程序停止的地方继续指令的执行通过置位PDWN 位来进入低功耗模式低功耗模式中晶振将停止工作因此定时器和 串行口都将停止工作至少有两伏的电压加在芯片上因此RAM 中的数据仍将保存退 出低功耗模式只有两种方式上电或复位 SMOD 位可控制串行通信的波特率将使由定时器1 的溢出率或晶振频率产生的波特率 翻倍置位SMOD 可使工作于方式1 2 3 定时器产生的波特率翻倍当使用定时器2 产生波特率时SMOD将不影响波特率 电源控制寄存器PCON不可位寻址 编号中断源中断向量 SMOD 串行口通信波特率控制位置位使波特率翻倍

C51单片机21个特殊功能寄存器

21个特殊功能寄存器(52系列是26个)不连续地分布在128个字节的SFR存储空间中,地址空间为80H-FFH,在这片SFR空间中,包含有128个位地址空间,地址也是80H-FFH,但只有83 个有效位地址,可对11个特殊功能寄存器的某些位作位寻址操作(这里介绍一个技巧:其地址能被8整除的都可以位寻址)。 在51单片机内部有一个CPU用来运算、控制,有四个并行I/O口,分别是P0、P1、P2、P3,有ROM,用来存放程序,有RAM,用来存放中间结果,此外还有定时/计数器,串行I/O口,中断系统,以及一个内部的时钟电路。在单片机中有一些独立的存储单元是用来控制这些器件的,被称之为特殊功能寄存器(SFR)。这样的特殊功能寄存器51单片机共有21个并且都是可寻址的列表如下(其中带*号的为52系列所增加的特殊功能寄存器):

分别说明如下: 1、ACC---是累加器,通常用A表示 这是个什么东西,可不能从名字上理解,它是一个寄存器,而不是一个做加法的东西,为什么给它这么一个名字呢?或许是因为在运算器做运算时其中一个数一定是在ACC中的缘故吧。它的名字特殊,身份也特殊,稍后在中篇中我们将学到指令,可以发现,所有的运算类指令都离不开它。自身带有全零标志Z,若A=0则Z=1;若A≠0则z=0。该标志常用作程序分枝转移的判断条件。 2、B--一个寄存器 在做乘、除法时放乘数或除数,不做乘除法时,随你怎么用。 3、PSW-----程序状态字。 这是一个很重要的东西,里面放了CPU工作时的很多状态,借此,我们可以了解CPU的当前状态,并作出相应的处理。它的各位功能请看下表: 下面我们逐一介绍各位的用途CY:进位标志。,如果做加法的话,两数位运算器只能表示到0-255中的运算器是一种8位的运算器,我们知道,88051,这样最高位就会丢失,造成运算的错误,怎么办?最高位就进到这里来。这样就没事了。有相加可能会超过2550 CY==1;无进、借位,进、借位,CY )78H+97H(01111000+10010111例: 。(高半字节与低半字节间的进、借位)AC:辅助进、借位)(01010111+0011101057H+3AH例::用户标志位F0 由用户(编程人员)决定什么时候用,什么时候不用。 :工作寄存器组选择位、RS0RS1现场保两位的状态,就能任选一个工作寄存器区。这个特点提高了MCS-51中的RS1、RS0通过修改PSW不需的工作效率和响应中断的速度是很有利的。若在一个实际的应用系统中,护和现场恢复的速度。对于提高CPU 要四组工作寄存器,那么这个区域中多余单元可以作为一般的数据缓冲器使用。 0V:溢出标志位0。什么是溢出我们后面的章节会讲到。运算结果按补码运算理解。有溢出,OV=1;无溢出,OV= :奇偶校验位P。运算结果有,否则为0P=1ALU它用来表示运算结果中二进制数位“1”的个

汇编语言学习笔记之通用寄存器

汇编语言学习笔记之通用寄存器 从昨天开始,正式拉开了学习汇编语言的序幕,对于汇编语言的一些特点以及数据的表示及类型做了一番了解,由于这些东西每一种语言里都要介绍,而且一时半会也真弄不太明白它们的具体使用,也就粗略的看了一下,留待在今后的学习中结合实例加以体会吧。 而通用寄存器应该说是CPU内部重要的数据存储资源,学习汇编语言必须要掌握清它们的功能。因此汇编语言学习的第一篇学习笔记就从通用寄存器开始了。以下内容摘自汇编教程中。 寄存器是CPU内部重要的数据存储资源,是汇编程序员能直接使用的硬件资源之一。由于寄存器的存取速度比内存快,所以,在用汇编语言编写程序时,要尽可能充分利用寄存器的存储功能。 寄存器一般用来保存程序的中间结果,为随后的指令快速提供操作数,从而避免把中间结果存入内存,再读取内存的操作。在高级语言(如:C/C++语言)中,也有定义变量为寄存器类型的,这就是提高寄存器利用率的一种可行的方法。 另外,由于寄存器的个数和容量都有限,不可能把所有中间结果都存储在寄存器中,所以,要对寄存器进行适当的调度。根据指令的要求,如何安排适当的寄存器,避免操作数过多的传送操作是一项细致而又周密的工作。有关“寄存器的分配策略”在后续课程《编译原理》中会有详细的介绍。 由于16位/32位CPU是微机CPU的两个重要代表,所以,在此只介绍它们内部寄存器的名称及其主要功能。 1、16位寄存器组 16位CPU所含有的寄存器有: 4个数据寄存器(AX、BX、CX和DX), 2个变址和指针寄存器(SI和DI), 2个指针寄存器(SP和BP) 4个段寄存器(ES、CS、SS和DS), 1个指令指针寄存器(IP), 1个标志寄存器(Flags) 2、32位寄存器组 32位CPU除了包含了先前CPU的所有寄存器,并把通用寄存器、指令指针和标志寄存器从16位扩充成32位之外,还增加了2个16位的段寄存器:FS 和GS。 32位CPU所含有的寄存器有: 4个数据寄存器(EAX、EBX、ECX和EDX), 2个变址和指针寄存器(ESI和EDI), 2个指针寄存器(ESP和EBP) 6个段寄存器(ES、CS、SS、DS、FS和GS),

单片机程序存储空间和数据存储空间详解..

单片机程序程序存储空间(ROM)和数据 存储空间(RAM)详解 问题:STC89C52RC单片机:8K字节程序存储空间,512字节数据存储空间,内带2K字节EEPROM存储空间;它们分别存的是什么? 8K的程序存储空间是存储代码,也就是你写的程序生成的HEX文件的,相当于电脑系统的C盘。 512字节相当于内存,存储空间存储变量,像u8 x,y,z,u32 a之类的临时变量掉电后数据丢失。 2K eeprom相当于电脑系统的硬盘,数据写入后掉电不丢失。主要是单片机在运行的过程中写入数据或者读取数据。像设置的闹铃值,设置好了就不用每次都去设置了,保存在单片机里面,即使掉电了,设置的数据也不会丢失,只需单片机上电再读取就好了。 单片机原理及系统结构 在此先详细分析51单片的存储器结构和寻址方法,再分析片外存储器的扩展,最后给出设计原理并分析系统结构。 图一:存储空间分布

51单片机存储器结构分析 8051单片机的存储器在物理结构上分为程序存储器空间和数据存储器空间,共有4个存储空间:片内程序存储器、片外程序存储器以及片内数据存储器、片外数据存储器空间。 这种程序存储和数据存储分开的结构形式被称为哈佛结构。MCS-51使用哈弗结构,它的程序空间和数据空间是分开编址的,即各自有各自的地址空间,互不重叠。所以即使地址一样,但因为分开编址,所以依然要说哪一个空间内的某地址。而ARM(甚至是x86)这种冯诺依曼结构的MCU/CPU,它的地址空间是统一并且连续的,代码存储器/RAM/CPU寄存器,甚至PC机的显存,都是统一编址的,只是不同功能的存储器占据不同的地址块,各自为政。 MCS-51单片机存储器的配置特点 ①内部集成了4K的程序存储器ROM; ②内部具有256B的数据存储器RAM(用户空间+SFR空间); ③可以外接64K的程序存储器ROM和数据存储器RAM。 从物理结构的角度讲,51单片机的存储系统可以分为四个存储空间:既片内ROM,RAM和片外ROM、RAM。 从逻辑结构上看(既编程的角度),可以分为三个不同的空间: (1)片内、片外统一编址的64KB的程序存储器地址空间:0000H~FFFFH(用16位地址);,其中0000H~0FFFH为片内4KB的ROM地址空间,1000H~FFFFH为外部ROM 地址空间; (2)256B的内部数据存储器地址空间(用8位地址),00H~FFH,分为两大部分,其中00H~7FH(共128B单元)为内部静态RAM的地址空间,80H~FFH为特殊功能寄存器的地址空间,21个特殊功能寄存器离散地分布在这个区域; (3)64KB的外部数据存储器地址空间(用16位地址):0000H~FFFFH,包括扩展I/O地址空间。 上述4个存储空间地址是重叠的,如图1所示。8051的指令系统设计了不同的数据传送指令以区别这4个不同的逻辑空间:CPU访问片内、片外ROM指令用MOVC,访问片外RAM指令用MOVX,访问片内RAM指令用MOV。 程序存储器用于存放编好的程序和表格常数。程序通过16位程序计数器寻址,寻址能力为64KB。这使得指令能在64KB的地址空间内任意跳转,但不能使程序从程序存储器空间转移到数据存储器空间。

51单片机寄存器功能查看(带目录)

【51单片机寄存器功能一览表】 21个特殊功能寄存器(52系列是26个)不连续地分布在128个字节的SFR存储空间中,地址空间为80H-FFH,在这片SFR空间中,包含有128个位地址空间,地址也是80H-FFH,但只有83个有效位地址,可对11个特殊功能寄存器的某些位作位寻址操作(这里介绍一个技巧:其地址能被8整除的都可以位寻址)。 在51单片机内部有一个CPU用来运算、控制,有四个并行I/O口,分别是P0、P1、P2、P3,有ROM,用来存放程序,有RAM,用来存放中间结果,此外还有定时/计数器,串行I/O口,中断系统,以及一个内部的时钟电路。在单片机中有一些独立的存储单元是用来控制这些器件的,被称之为特殊功能寄存器(SFR)。这样的特殊功能寄存器51单片机共有21个并且都是可寻址的列表如下(其中带*号的为52系列所增加的特殊功能寄存器): MCS-51单片机的特殊功能寄存器

PSW-----程序状态字

它用来表示ALU运算结果中二进制数位“1”的个数的奇偶性。若为奇数,则P=1,否则为0。运算结果有奇数个1,P=1;运算结果有偶数个1,P=0。 例:某运算结果是78H(01111000),显然1的个数为偶数,所以P=0。 4、DPTR(DPH、DPL)--------数据指针 可以用它来访问外部数据存储器中的任一单元,如果不用,也可以作为通用寄存器来用,由我们自已决定如何使用。分成DPL(低8位)和DPH(高8位)两个寄存器。用来存放16位地址值,以便用间接寻址或变址寻址的方式对片外数据RAM或程序存储器作64K字节范围内的数据操作。 5、P0、P1、P2、P3--------输入输出口(I/O)寄存器 这个我们已经知道,是四个并行输入/输出口(I/O)的寄存器。它里面的内容对应着管脚的输出。6、IE-----中断充许寄存器 7、IP-----中断优先级控制寄存器
