改性增强尼龙6主要技术指标

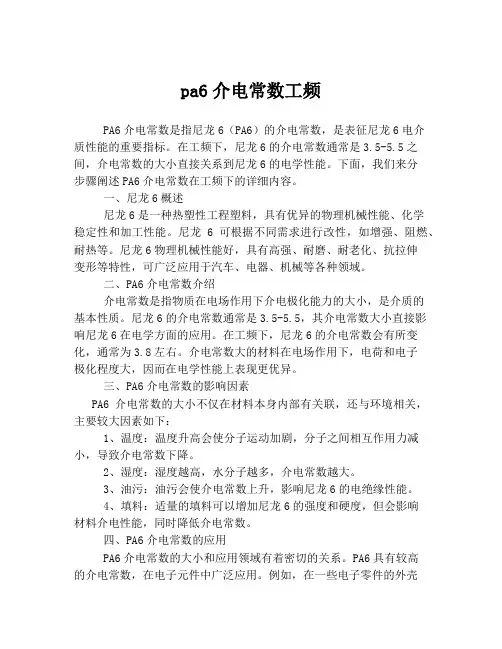

pa6介电常数工频
pa6介电常数工频PA6介电常数是指尼龙6（PA6）的介电常数，是表征尼龙6电介质性能的重要指标。
在工频下，尼龙6的介电常数通常是3.5-5.5之间，介电常数的大小直接关系到尼龙6的电学性能。
下面，我们来分步骤阐述PA6介电常数在工频下的详细内容。
一、尼龙6概述尼龙6是一种热塑性工程塑料，具有优异的物理机械性能、化学稳定性和加工性能。
尼龙6可根据不同需求进行改性，如增强、阻燃、耐热等。
尼龙6物理机械性能好，具有高强、耐磨、耐老化、抗拉伸变形等特性，可广泛应用于汽车、电器、机械等各种领域。
二、PA6介电常数介绍介电常数是指物质在电场作用下介电极化能力的大小，是介质的基本性质。
尼龙6的介电常数通常是3.5-5.5，其介电常数大小直接影响尼龙6在电学方面的应用。
在工频下，尼龙6的介电常数会有所变化，通常为3.8左右。
介电常数大的材料在电场作用下，电荷和电子极化程度大，因而在电学性能上表现更优异。
三、PA6介电常数的影响因素PA6介电常数的大小不仅在材料本身内部有关联，还与环境相关，主要较大因素如下：1、温度：温度升高会使分子运动加剧，分子之间相互作用力减小，导致介电常数下降。
2、湿度：湿度越高，水分子越多，介电常数越大。
3、油污：油污会使介电常数上升，影响尼龙6的电绝缘性能。
4、填料：适量的填料可以增加尼龙6的强度和硬度，但会影响材料介电性能，同时降低介电常数。
四、PA6介电常数的应用PA6介电常数的大小和应用领域有着密切的关系。
PA6具有较高的介电常数，在电子元件中广泛应用。
例如，在一些电子零件的外壳中，为提高电绝缘性能，都使用PA6材料。
此外，在传感器、高压电缆等领域也有着广泛的应用。
总之，PA6介电常数作为尼龙6电学性能的重要指标之一，对于材料的应用端提出了更高的要求。
尼龙6材料在工频下的介电常数相对稳定，在合适的条件下能满足电学性能需求。
尼龙增韧改性途径及其进展
尼龙增韧改性途径及其进展聚酰胺（PA）又称尼龙，具有力学强度高、韧性好、耐磨、耐油等优良性能，特别是在吸湿状态下，抗冲击强度极高；但是在干态和低温下的抗冲击强度偏低，吸水率大，影响其制品尺寸的稳定性和电性能。
我国现有PA改性生产企业主要集中在广东和江苏两省，总生产能力3.5万t/a左右，改性产品主要是玻纤增强产品，其次是增强阻燃、增韧等产品。
规模较大的尼龙改性企业有广东金发科技股份公司（1万t/a）、晋伦科技股份公司（5000t/a）、毅兴工程塑料有限公司（5000t/a）、广东利鑫（5000t/a）等。
由于PA的韧性和耐冲击性与温度和吸湿有很大的依赖关系，所以低温及含湿量低时抗冲击强度较低，使其用途受到很大限制。
随着市场经济的发展和竞争日趋激烈，在对材料性能、价格要求越来越高的状况下，与单一聚合物相比，聚合物合金、复合材料更能适应高性能的要求。
近年来，国内外PA发展的重点是对现有品种通过多组分的共聚、共混或加入不同的添加剂等方法，改进PA塑料的冲击性、热变形性、力学性能、阻燃性及成型加工性能。
填充增强改性PA改性中最常用的方法是填充增强，PA主要的增强剂包括玻纤、玻璃微珠、碳纤维和石墨纤维、金属粉末（铝、铁、青铜、锌、铜）、二氧化硅、硅酸盐和液晶聚合物（LCP）等。
其中最常用的增强剂是玻纤，这是因为PA熔体粘度较低，且玻纤与PA亲合性好，当填加较多的玻纤时，仍能保持在良好的加工粘度范围内，且增强效果显著。
在PA6树脂中加入相应的增强剂,不仅可以保持PA6树脂的耐化学性、加工性等固有优点,而且力学性能、耐热性会有大幅度提高,尺寸稳定性等也有明显改善。
PA6中添加芳纶纤维后，具有高强度、高韧性和高耐磨性(低摩擦系数、低磨耗率),耐冲击性能比玻纤和碳纤增强PA6有显著提高。
其主要性能如表1所示。
Allied Signal塑料公司研制开发出CapRonD8272和D8274两个玻璃纤维增强PA6新品级,该两个品级分别含有12%和30%的玻璃纤维,可在160℃高温下使用,用于制作空气管道、支管、油箱等汽车盖下零部件。
尼龙6电缆料技术规范
8 贮存 尼龙-6 应贮存在清洁、阴凉、干燥、通风的库房内。贮存期从生产日期起为 12 个月。
试验方法 GB/T1033 ISO3146
-40℃
Mpa
≥143
抗张强度
23℃
Mpa
≥79
GB/T1040
121℃
Mpa
≥20
断裂
40℃
≥6
伸长率 水份含量
23℃ 24h
%
≥200 GB/T1040
≤1.6
50%相对湿度 饱和
%
≤2.7
HG/T3028
≤9.5
3 检验规则 对于定点厂家供应的尼龙-6，应依据供方质保书或检测报告验收，并进行定期委外制样或检 测。
4 包装 尼龙-6 内用塑料薄膜袋、外用 PP 编织物/牛皮纸复合物包装，每袋净重 25± 0.2kg，但每吨 不允许有负偏差。
5 标志 尼龙-6 包装上必须注明：生产厂名称、材料型号及名称、制造日期、净重和产品合格证等 标志。
6 附件 尼龙-6 进厂时，应附有生产厂家的质量保证书或质量检验报告。首次供货时，生产厂家必 须附有法定检验部门的型式试验报告。

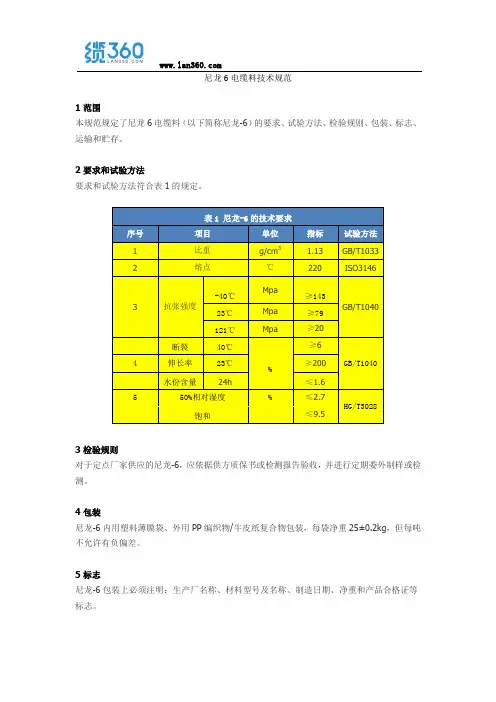

尼龙 6 电缆料技术规范
1 范围 本规范规定了尼龙 6 电缆料（以下简称尼龙-6）的要求、试验方法、检验规则、包装、标志、 运输和贮存。
2 要求和试验方法 要求和试验方法符合表 1 的规定。
序号 1 2
3
4 5
表 1 尼龙-6 的技术要求
项目
单位
比重
g/cm3
熔点
℃
指标 1.13 220

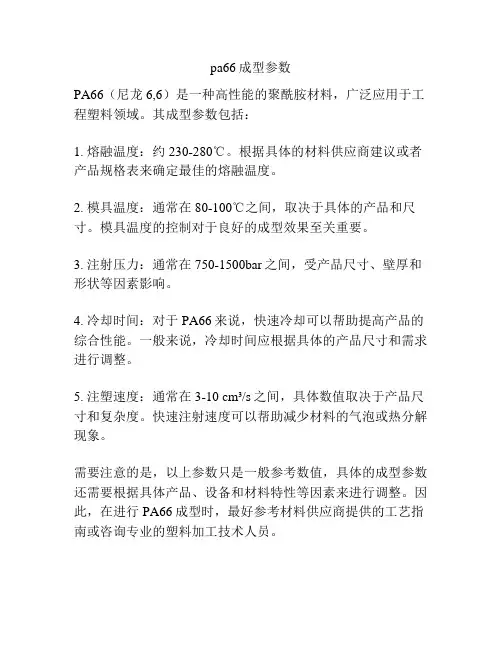

pa66成型参数
pa66成型参数
PA66（尼龙6,6）是一种高性能的聚酰胺材料，广泛应用于工程塑料领域。
其成型参数包括：
1. 熔融温度：约230-280℃。
根据具体的材料供应商建议或者产品规格表来确定最佳的熔融温度。
2. 模具温度：通常在80-100℃之间，取决于具体的产品和尺寸。
模具温度的控制对于良好的成型效果至关重要。
3. 注射压力：通常在750-1500bar之间，受产品尺寸、壁厚和形状等因素影响。
4. 冷却时间：对于PA66来说，快速冷却可以帮助提高产品的综合性能。
一般来说，冷却时间应根据具体的产品尺寸和需求进行调整。
5. 注塑速度：通常在3-10 cm³/s之间，具体数值取决于产品尺寸和复杂度。
快速注射速度可以帮助减少材料的气泡或热分解现象。
需要注意的是，以上参数只是一般参考数值，具体的成型参数还需要根据具体产品、设备和材料特性等因素来进行调整。
因此，在进行PA66成型时，最好参考材料供应商提供的工艺指南或咨询专业的塑料加工技术人员。

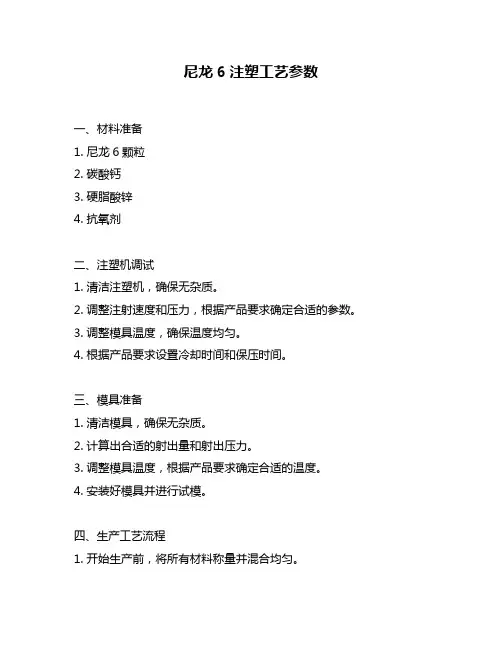

尼龙6注塑工艺参数
尼龙6注塑工艺参数一、材料准备1. 尼龙6颗粒2. 碳酸钙3. 硬脂酸锌4. 抗氧剂二、注塑机调试1. 清洁注塑机，确保无杂质。
2. 调整注射速度和压力，根据产品要求确定合适的参数。
3. 调整模具温度，确保温度均匀。
4. 根据产品要求设置冷却时间和保压时间。
三、模具准备1. 清洁模具，确保无杂质。
2. 计算出合适的射出量和射出压力。
3. 调整模具温度，根据产品要求确定合适的温度。
4. 安装好模具并进行试模。
四、生产工艺流程1. 开始生产前，将所有材料称量并混合均匀。
2. 将混合后的材料放入注塑机中，并调整好参数。
3. 开始注塑生产，确保产品质量符合要求。
4. 每隔一段时间清洁模具和注塑机，并检查产品质量是否受到影响。
五、工艺参数设置1. 注射速度：一般为每秒5~10毫米。
2. 射出压力：一般为50~100MPa。
3. 模具温度：一般为220~250℃。
4. 冷却时间：根据产品要求确定。
5. 保压时间：一般为5~20秒。
六、工艺注意事项1. 材料混合均匀，避免杂质进入注塑机和模具中。
2. 注塑机和模具要定期清洁，确保无杂质。
3. 调整好参数后进行试模，确保产品质量符合要求。
4. 生产过程中要及时检查产品质量，并进行调整和改进。
七、工艺优化建议1. 适当增加注射速度和射出压力，可以提高生产效率。
2. 增加碳酸钙的添加量可以降低成本并提高产品硬度。
3. 增加硬脂酸锌的添加量可以提高产品的耐热性能。
4. 在材料中添加抗氧剂可以提高产品的耐候性能。
尼龙6改性研究进展
聚己内酰胺又称尼龙6（Nylon6），1938年由德国I.G.Farbon公司的P.Schlach发明，并于1943年由该公司首先实现工业化。
普通尼龙6且有良好的物理、机械性能，例如拉伸强度高，耐磨性优异，抗冲击韧性好，耐化学药品和耐油性突出，是五大工程塑料中应用最广的品种。
但由于其在低温和干燥状况下易脆化、抗冲击性能差，且吸水性差、尺寸稳定性差，限制了其更加广泛的应用。
为此，国内外的研究者对尼龙6进行了大量的改性研究和开发，研制出许多综合性能优越、可满足特殊要求的改性尼龙材料，使普通工程塑料向高性能的工程塑料和功能塑料发展。
尼龙是重要的工程塑料，对其进行改性可以得到性能多样的产品，拓宽其应用领域。
尼龙6的改性研究内容丰富，方法多样，增强改性是其中的重要内容。
由于尼龙本身的优点以及生产厂商不断开发新品种及新的加工方法以适应新的用途，通过共混、共聚、嵌段、接枝、互穿网络、填充、增强、复合，包括目前日益成为热点的纳米级复合材料技术，赋予了尼龙工程塑料的高性能，从而使尼龙工程塑料在当今激烈的市场竞争中仍能占据五大工程塑料之首。
尼龙6的增强改性主要是添加纤维状、片状或其它形状的填料，在保证其原有的耐化学性和良好的加工性的基础上，使其强度大幅度提高，尺寸稳定性和耐热性也得到明显改善。
改性后的尼龙6作为一种性能优良的工程塑料广泛应用于机械、电子、交通、建筑和包装等领域。
纤维增强典型的纤维增强有玻璃纤维、碳纤维、石棉纤维。
用高强度纤维与树脂配合后能提高机体的物理力学性能，其增强效果主要依赖于纤维材料与机体的牢固粘结使塑料所受负荷能转移到高强度纤维上，并将负荷由局部传递到较大范围甚至于整个物体。
玻璃纤维增强尼龙材料是较为常用的纤维增强改性方法。
表1列出了玻纤增强尼龙6复合材料和纯尼龙6材料的性能对比。
玻纤与基体之间的结合力起着控制聚合物复合材料力学性能的重要作用，并主要受玻纤表面处理的影响。
偶联剂是某些具有特定基团的化合物，它能通过化学或物理作用将两种性质相差很大的材料结合起来。
尼龙加纤增强改性材料的性能和应用范围
尼龙加纤增强改性材料的应用领域尼龙增强料，你加多少玻纤？一、为什么要加玻纤（GF）呢？尼龙加纤增强材料是用PA6/PA66树脂做为基材再添加一定比例的玻璃纤维改性而成。
由于尼龙本身强度不够，通过加入10--30%的纤维，来提高它的强度。
特别是30%的强度是公认的最合适的比例。
也有加到40-50%的，根据不同产品的具体要求，再加上适当的配方，都能成功。
二、加玻纤增强系列尼龙产品应用范围高强度加玻纤增强产品玻纤添加比例40-50%的增强尼龙材料，主要适用于高强度齿轮、专业设备的高强度零部件制造。
各种精密齿轮：PA66+20%GF，具有高钢性、尺寸稳定、降噪、耐磨、静音、润滑、抗静电等性能。
中强度加玻纤增强产品玻纤添加比例25-35%的增强尼龙材料，主要适用于汽车配件、电动工具外壳、电器风叶、风轮、餐具类、玩具类等中强度零部件制造。
1、汽车配件：汽车PA66+GF材料可应用在发动机进气管、发动机罩盖、汽车底盘、发动机风扇叶、汽车空调蒸发器冷凝器等。
1）发动进气管PA66+30%GF，长期耐温140℃2000小时以上。
2）汽车底盘挡泥板，发动机风扇叶PA66+30GF，需要极好的韧性和强度，以及很低的变形量与尺寸稳定性。
3）汽车空调蒸发器PA66+15%GF+10%滑石粉，需要翘曲好、长期耐热、耐水解、尺寸稳定高、很高的强度和韧性。
2、电子配件各种连接器：这是无卤阻燃PA66+35%GF、PA66+35%GF在各种电子连接器上的应用领域。
电子连接器需要具备高流动性、尺寸稳定性、良好的电气性能，有的还需要阻燃性能，此时唯有改性材料才能完全替代。
3、各种大功率风扇叶以及叶轮:高钢性、高韧性、低翘曲、抗蠕变、耐水解改性PA66+30%GF材料。
4、餐具类：耐高温、食品级、高流动性、增强、PA66+30%GF。
5、玩具领域：玩具枪托、无人机螺旋桨、马达支架玩具一般使用高强度的改性塑料（PA66+30%GF、PA66+30%碳纤）。
尼龙6共混改性的研究进展
倍。王海诚”’发现Ｉ脚分散在ＰＡ６中颗粒较大（大丁ｌ
肿）且分布不均，界面清晰；加入增容剂“苯乙烯／丁＿二烯／
苯乙烯）共聚物］ｓＢｓ＿哥ＭＡＨ后，ＬＤＰＥ在ＰＡ６连续相中呈海
岛结构（粒径０．２０—０．２５胛）．分布较均匀，界面模糊．增容
效果较好。经测定．ＬＤＰＥ含量为１５％时，常温下歇口冲击强 度大于４０ ｋＪ／ｍ，低温（一４０℃）下大于１２ ｋＪ／ｍ，综合性能最 好。工艺条件对改性也有重要影响，徐僖等”ｏ的研究表明， ＨＴ）ＰＥ分子链经紫外光辐射后会引入羰基等极性幕团，带有 羰基的ＨＤＰＥ能起到增容剂的作用。冯钠”ｌ的研究发现，改 变加工温度可以调节ｍⅡ，Ｅ／ＰＡ６的共混组成粘度比，粘度大 时，ＰＡ６呈层状速率可以获得耐油性的层状共
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
改性增强尼龙6主要技术指标
弯曲强度（MPa）≥100
缺口冲击强度（kJ/m2）≥6.0
拉伸强度（MPa）≥70
压缩强度（MPa）≥78
相对密度≤1.22
熔融值的测定方法
一、目的：
区别热塑性塑料在熔融状态下的粘流特性。
二、定义：
熔体流动速率测定仪亦称熔融指数仪;是测定热塑性塑料在一定温度和负荷下，熔体每10分钟通过标准口模毛细管的质量或熔融体积。
三、操作环境、要求：
温度：10～30℃湿度：≤80%RH
四、仪器规格、测试范围：
1、温度控制范围：100-400℃
2、波动：±0.1℃
3、测定范围：0.031-1500g/10min
4、口模内径：Ф2.095±0.005mm、Ф1.180±0.010mm
5、料筒内径：Ф9.550±0.020mm
6、电源：AC220V 50Hz 5A
五、仪器介绍：
六、操作方法：
1、将口模与料杆装入料筒：
2、开启左侧电源开关，上显示器显示当前料筒实际温度，下显示器显示（上次）设置温度，并根据所设置的温度开始升温、控温，行程指示灯（25.4）亮（如图2）；按行程键选择行程，仪器按上次设置的参数运行，参数设置方法如下：
按一下设置键，上显示器显示T，下显示器显示当前己设置温度值;如需修改按键，下显示器第一位灯闪，按▼键或▲键修改当前数值，使该位数值“+1”或“-1”，再按下显示器第二位灯闪，仍按▼键或▲键修改数值，直至修改完成依次按一下设置键与返回键，既可保存修改，并回到工作状态;依次按设置键可修改温度、日期、批号、负荷、密度、温度修正值（参数修改方法同上）；
3、行程设置：在自动工作状态下的初始杠杆上翘时，自动行程自动设置在25.4，相应指示灯亮，按行程键，转换至6.35（相应灯亮），再按行程键，转至25.4。
6.35或25.4（“1/4”或“1”）的选择依据参见表一。
MFR(g/min) 料杆移动距离（mm）
0.031～10 6.35( 1/4″)
10～1500 25.4( 1″)
（表一）
4、在以上设置完成后，正常情况下待30分钟左右温度会稳定到设定置;待温度稳定后取出料杆，加入待测料用压料杆将料压实（以减少气泡），再放入料杆，套上砝码托盘；（上述操作应在一分钟内一次性完成）；
5、待4-6分钟温度会回复到设定范围：
1）自动切割操作：将仪器上部杠杆下移到底，按约定的切样间隔时间选择自动切割装置的定时值，按下自动切割装置电源键，料杆下移，自动切割装置即可按设定时间在料杆的上下标记线之间切取样条；将切取的样条逐个称重，求出平均质量；
2）自动操作（不切割计算）：将仪器上部杠杆翘起，按自动键指示灯亮，待T型砝码的底平面压住杠杆的尖端后，再下移少许，计时器开始计时，当料杆下移至设定行程，自动计时结束，下侧显示器转为闪烁显示熔融指数（MFR）值，同时打印机打印数据参数和测试结果；
6、清洗：每次试验完毕，在砝码上方加压，使其快速挤出余料后，抽出料杆，用清洁纱布及清洗杆趁热将料杆和料筒内壁擦洗干净，并用口模顶杆将口模自下而上顶出料筒，用口模清洗杆及纱布清洗口模内外。
