各种阀门的优缺点分别适用于哪些场合
各种阀门的特点及用途
各种阀门的特点及用途1 .闸阀：闸阀是指关闭件（闸板）沿通道轴线的垂直方向移动的阀门，在管路上主要作为切断介质用，即全开或全关使用。
一般，闸阀不可作为调节流量使用。
它可以适用低温压也可以适用于高温高压，并可根据阀门的不同材质。
但闸阀一般不用于输送泥浆等介质的管路中。
优点：①流体阻力小；②启、闭所需力矩较小；③可以使用在介质向两方向流动的环网管路上，也就是说介质的流向不受限制；④全开时，密封面受工作介质的冲蚀比截止阀小；⑤形体结构比较简单，制造工艺性较好；⑥结构长度比较短。
缺点：①外形尺寸和开启高度较大，所需安装的空间亦较大；②在启闭过程中，密封面人相对摩擦，摩损较大，甚至要在高温时容易引起擦伤现象；③一般闸阀都有两个密封面，给给加工、研磨和维修增加了一些困难；④启闭时间长。
2.蝶阀：蝶阀是用圆盘式启闭件往复回转90°左右来开启、关闭和调节流体通道的一种阀门。
优点：①结构简单，体积小，重量轻，耗材省，别用于大口径阀门中；②启闭迅速，流阻小；③可用于带悬浮固体颗粒的介质，依据密封面的强度也可用于粉状和颗粒状介质。
可适用于通风除尘管路的双向启闭及调节，广泛用于冶金、轻工、电力、石油化工系统的煤气管道及水道等。
缺点：①流量调节范围不大，当开启达30%时，流量就将进95%以上。
②由于蝶阀的结构和密封材料的限制，不宜用于高温、高压的管路系统中。
一般工作温度在300℃以下，PN40以下。
③密封性能相对于球阀、截止阀较差，故用于密封要求不是很高的地方。
3.球阀：是由旋塞阀演变而来，它的启闭件是一个球体，利用球体绕阀杆的轴线旋转90°实现开启和关闭的目的。
球阀在管道上主要用于切断、分配和改变介质流动方向，设计成V形开口的球阀还具有良好的流量调节功能。
优点：①具有最低的流阻（实际为0）；②因在工作时不会卡住（在无润滑剂时），故能可*地应用于腐蚀性介质和低沸点液体中；③在较大的压力和温度范围内，能实现完全密封；④可实现快速启闭，某些结构的启闭时间仅为0.05~0.1s，以保证能用于试验台的自动化系统中。

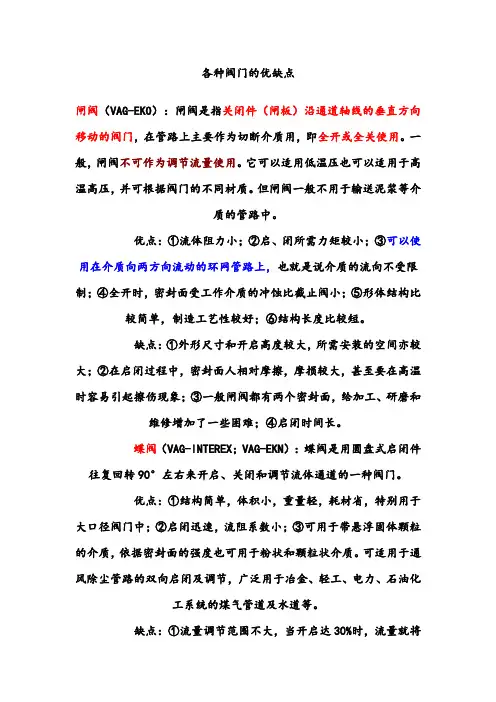

各种阀门的优缺点
各种阀门的优缺点闸阀（VAG-EKO）：闸阀是指关闭件（闸板）沿通道轴线的垂直方向移动的阀门，在管路上主要作为切断介质用，即全开或全关使用。
一般，闸阀不可作为调节流量使用。
它可以适用低温压也可以适用于高温高压，并可根据阀门的不同材质。
但闸阀一般不用于输送泥浆等介质的管路中。
优点：①流体阻力小；②启、闭所需力矩较小；③可以使用在介质向两方向流动的环网管路上，也就是说介质的流向不受限制；④全开时，密封面受工作介质的冲蚀比截止阀小；⑤形体结构比较简单，制造工艺性较好；⑥结构长度比较短。
缺点：①外形尺寸和开启高度较大，所需安装的空间亦较大；②在启闭过程中，密封面人相对摩擦，摩损较大，甚至要在高温时容易引起擦伤现象；③一般闸阀都有两个密封面，给加工、研磨和维修增加了一些困难；④启闭时间长。
蝶阀（VAG-INTEREX；VAG-EKN）：蝶阀是用圆盘式启闭件往复回转90°左右来开启、关闭和调节流体通道的一种阀门。
优点：①结构简单，体积小，重量轻，耗材省，特别用于大口径阀门中；②启闭迅速，流阻系数小；③可用于带悬浮固体颗粒的介质，依据密封面的强度也可用于粉状和颗粒状介质。
可适用于通风除尘管路的双向启闭及调节，广泛用于冶金、轻工、电力、石油化工系统的煤气管道及水道等。
缺点：①流量调节范围不大，当开启达30%时，流量就将进95%以上。
②由于蝶阀的结构和密封材料的限制，不宜用于高温、高压的管路系统中。
一般工作温度在300℃以下，PN40(PN 代表压力，PN40表示压力为4MPa，和PN4.0MPa相同，后者应带单位)（6～40）以下。
③密封性能相对于球阀、截止阀较差，故用于密封要求不是很高的地方。
球阀：是由旋塞阀演变而来，它的启闭件是一个球体，利用球体绕阀杆的轴线旋转90°实现开启和关闭的目的。
球阀在管道上主要用于切断、分配和改变介质流动方向，设计成V形开口的球阀还具有良好的流量调节功能。
优点：①具有最低的流阻（实际为0）；②因在工作时不会卡住（在无润滑剂时），故能可靠地应用于腐蚀性介质和低沸点液体中；③在较大的压力和温度范围内，能实现完全密封；④可实现快速启闭，某些结构的启闭时间仅为0.05~0.1s，以保证能用于试验台的自动化系统中。
阀门选型（经典）
阀门选型（经典）阀门选型（经典）1.蝶阀：优点：结构简单，重量轻，安装尺寸小，节约空间，启闭迅速，适用于大口径。
缺点：密封性能差，只适用于低压。
适用于对关断性要求不高的场合。
温度低于80度，压力小于1MPa的空气，水，煤气等介质的较大管线中。
2.球阀：优点：结构简单，安装尺寸小，启闭迅速，操作方便，可以做成直通、三通和四通式结构，直通式球阀在所有法门中中流动阻力最小，能输送带悬浮颗粒和粘度较大的介质。
缺点：制造精度要求高，阀体重量大，不能用于含有泥沙和结晶体的物料输送，关断性差，无调节流量功能。
适用于输送空气等气体，真空，水、有机溶剂等液体，以及含有悬浮颗粒的液体。
3.闸阀：优点：密封性能好，流动阻力小，耐高温性能好，可根据阀杆高度判断阀门开度，能输送带悬浮颗粒和粘度较大的介质。
有一定的流量调节功能。
缺点：结构复杂，安装尺寸大，密封面容易磨损，室外安装时冬天容易冻裂，闸板两侧压力差高时开启费力，不适用于频繁启闭。
适用于输送空气，蒸汽、水、溶剂等流体的较大口径管路中，关断性要求高且不经常启闭的场合。
4截止阀：优点：密封性能好，耐高温性能好，结构较闸阀简单，制造维修较闸阀方便，可根据阀杆高度判断阀门开度，有流量调节功能。
缺点：结构复杂，阀体重量大，在所有阀门中安装尺寸最大，流动阻力大，不适用于带悬浮颗粒和粘度较大的介质。
适用于输送蒸汽、水、溶剂等较清洁流体的管路中，关断性要求高且经常调节流量或启闭的场合。
5.节流阀：优点：制造精度高，密封性能好，可根据阀杆高度判断阀门开度，有较好的流量调节功能。
缺点：结构复杂，不适用带颗粒和粘度较大的介质，不适用于作切断阀用。
适用于输送蒸汽、水、溶剂等清洁流体的管路中，要求较为精细地调节流量和需要节流的场合。
注意：节流阀与截止阀的唯一区别是阀瓣为针型或圆锥型，外形和其它部件的结构与截止阀完全相同。
6.隔膜阀：优点：结构简单，无填料函，便于维修，安装尺寸小，流动阻力小，由于隔膜的隔离使物料与金属部件不直接接触，有很好的耐腐蚀性。

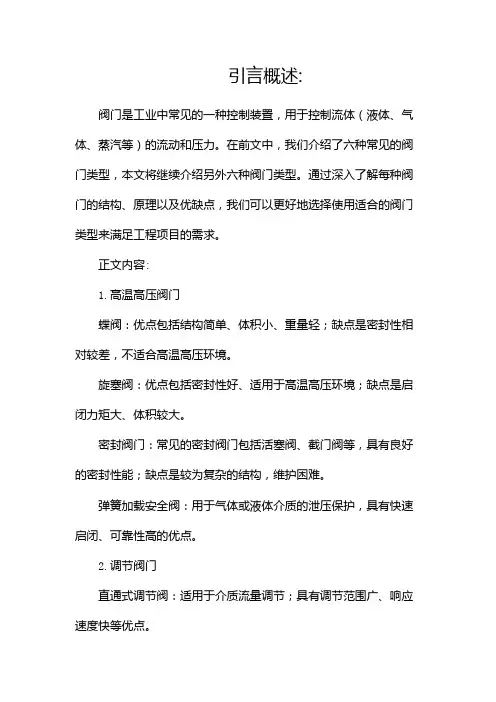

12种阀门全介绍,各种阀门的优缺点
引言概述:阀门是工业中常见的一种控制装置，用于控制流体（液体、气体、蒸汽等）的流动和压力。
在前文中，我们介绍了六种常见的阀门类型，本文将继续介绍另外六种阀门类型。
通过深入了解每种阀门的结构、原理以及优缺点，我们可以更好地选择使用适合的阀门类型来满足工程项目的需求。
正文内容:1.高温高压阀门蝶阀：优点包括结构简单、体积小、重量轻；缺点是密封性相对较差，不适合高温高压环境。
旋塞阀：优点包括密封性好、适用于高温高压环境；缺点是启闭力矩大、体积较大。
密封阀门：常见的密封阀门包括活塞阀、截门阀等，具有良好的密封性能；缺点是较为复杂的结构，维护困难。
弹簧加载安全阀：用于气体或液体介质的泄压保护，具有快速启闭、可靠性高的优点。
2.调节阀门直通式调节阀：适用于介质流量调节；具有调节范围广、响应速度快等优点。
三通球阀：可调节介质的流向和流量；优点是密封性好、启闭力矩小。
调节闸阀：适用于介质流量小的场合；具有结构简单、启闭力矩小等优点。
调节蝶阀：通过调整蝶板角度来控制介质流量，具有启闭力矩小、体积轻等特点。
3.特殊介质阀门冷却水阀门：用于调节冷却水的流量，通常具有耐腐蚀性能。
蒸汽阀门：用于控制蒸汽介质的流量和压力，常见的有调节阀、减压阀等。
优点是耐高温、抗腐蚀性能好。
液氨阀门：主要用于液氨系统，具有耐腐蚀性能、密封性好等优点。
4.管道阀门旋塞阀：适用于管道系统的截断和调节介质流量，具有启闭力矩小、结构简单等特点。
超过流式阀门：用于管道中超过流介质的流量调节，具有启闭力矩小、启闭快等优点。
隔膜阀：适用于高腐蚀介质的控制，具有良好的密封性和耐腐蚀性能。
5.水力控制阀门液位控制阀门：用于控制液位的高低，具有灵敏度高、稳定性好等优点。
水力缸控制阀门：主要用于大口径的水流控制，具有快速启闭、密封性好等特点。
水力电磁阀：通过电磁控制来控制水流的启闭，具有控制精度高、体积小等优点。
总结:通过本文对12种不同类型的阀门进行了全面的介绍，我们了解到每种阀门都有其独特的结构和工作原理。

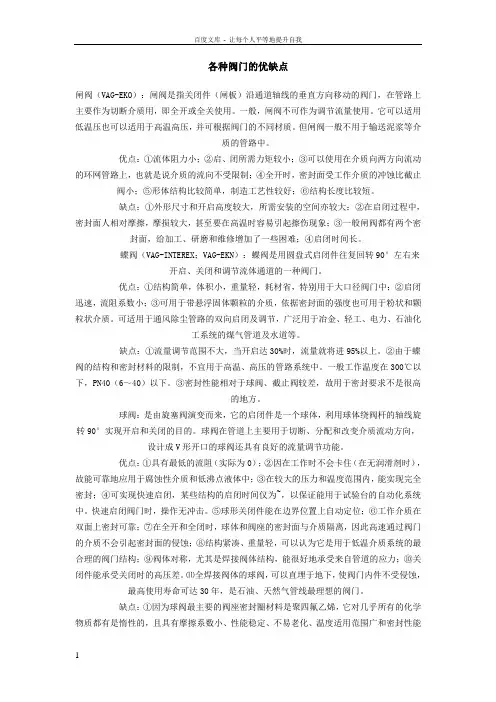

各种阀门的优点缺点
各种阀门的优缺点闸阀（VAG-EKO）：闸阀是指关闭件（闸板）沿通道轴线的垂直方向移动的阀门，在管路上主要作为切断介质用，即全开或全关使用。
一般，闸阀不可作为调节流量使用。
它可以适用低温压也可以适用于高温高压，并可根据阀门的不同材质。
但闸阀一般不用于输送泥浆等介质的管路中。
优点：①流体阻力小；②启、闭所需力矩较小；③可以使用在介质向两方向流动的环网管路上，也就是说介质的流向不受限制；④全开时，密封面受工作介质的冲蚀比截止阀小；⑤形体结构比较简单，制造工艺性较好；⑥结构长度比较短。
缺点：①外形尺寸和开启高度较大，所需安装的空间亦较大；②在启闭过程中，密封面人相对摩擦，摩损较大，甚至要在高温时容易引起擦伤现象；③一般闸阀都有两个密封面，给加工、研磨和维修增加了一些困难；④启闭时间长。
蝶阀（VAG-INTEREX；VAG-EKN）：蝶阀是用圆盘式启闭件往复回转90°左右来开启、关闭和调节流体通道的一种阀门。
优点：①结构简单，体积小，重量轻，耗材省，特别用于大口径阀门中；②启闭迅速，流阻系数小；③可用于带悬浮固体颗粒的介质，依据密封面的强度也可用于粉状和颗粒状介质。
可适用于通风除尘管路的双向启闭及调节，广泛用于冶金、轻工、电力、石油化工系统的煤气管道及水道等。
缺点：①流量调节范围不大，当开启达30%时，流量就将进95%以上。
②由于蝶阀的结构和密封材料的限制，不宜用于高温、高压的管路系统中。
一般工作温度在300℃以下，PN40（6～40）以下。
③密封性能相对于球阀、截止阀较差，故用于密封要求不是很高的地方。
球阀：是由旋塞阀演变而来，它的启闭件是一个球体，利用球体绕阀杆的轴线旋转90°实现开启和关闭的目的。
球阀在管道上主要用于切断、分配和改变介质流动方向，设计成V形开口的球阀还具有良好的流量调节功能。
优点：①具有最低的流阻（实际为0）；②因在工作时不会卡住（在无润滑剂时），故能可靠地应用于腐蚀性介质和低沸点液体中；③在较大的压力和温度范围内，能实现完全密封；④可实现快速启闭，某些结构的启闭时间仅为~，以保证能用于试验台的自动化系统中。

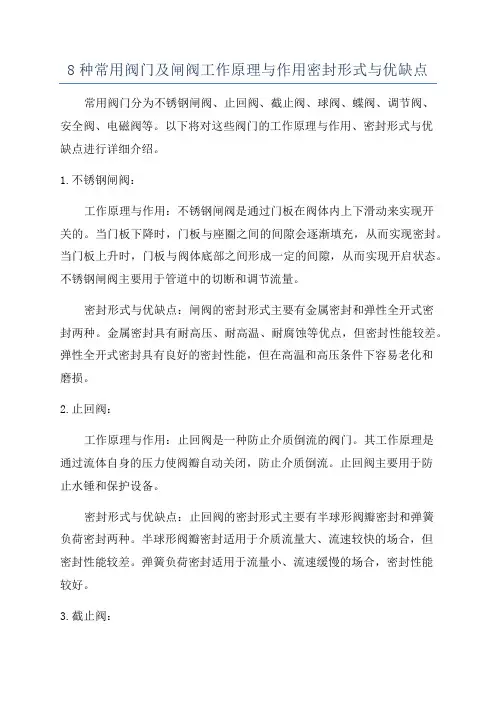

8种常用阀门及闸阀工作原理与作用密封形式与优缺点
8种常用阀门及闸阀工作原理与作用密封形式与优缺点常用阀门分为不锈钢闸阀、止回阀、截止阀、球阀、蝶阀、调节阀、安全阀、电磁阀等。
以下将对这些阀门的工作原理与作用、密封形式与优缺点进行详细介绍。
1.不锈钢闸阀：工作原理与作用：不锈钢闸阀是通过门板在阀体内上下滑动来实现开关的。
当门板下降时，门板与座圈之间的间隙会逐渐填充，从而实现密封。
当门板上升时，门板与阀体底部之间形成一定的间隙，从而实现开启状态。
不锈钢闸阀主要用于管道中的切断和调节流量。
密封形式与优缺点：闸阀的密封形式主要有金属密封和弹性全开式密封两种。
金属密封具有耐高压、耐高温、耐腐蚀等优点，但密封性能较差。
弹性全开式密封具有良好的密封性能，但在高温和高压条件下容易老化和磨损。
2.止回阀：工作原理与作用：止回阀是一种防止介质倒流的阀门。
其工作原理是通过流体自身的压力使阀瓣自动关闭，防止介质倒流。
止回阀主要用于防止水锤和保护设备。
密封形式与优缺点：止回阀的密封形式主要有半球形阀瓣密封和弹簧负荷密封两种。
半球形阀瓣密封适用于介质流量大、流速较快的场合，但密封性能较差。
弹簧负荷密封适用于流量小、流速缓慢的场合，密封性能较好。
3.截止阀：工作原理与作用：截止阀是通过阀瓣沿阀体轴线的上下移动实现开关的。
当阀瓣上升时，阀门开启；当阀瓣下降时，阀门关闭。
截止阀主要用于切断或调节介质流量。
密封形式与优缺点：截止阀的密封形式主要有填料密封和金属密封两种。
填料密封适用于高温、高压和含有颗粒介质的场合，但易泄漏。
金属密封适用于高温、高压和耐腐蚀的场合，密封性能良好。
4.球阀：工作原理与作用：球阀是通过阀芯旋转达到开关的。
当阀芯旋转到与阀体孔径平行的位置时，阀门开启；当阀芯旋转到与阀体孔径垂直的位置时，阀门关闭。
球阀主要用于切断或调节介质流量。
密封形式与优缺点：球阀的密封形式主要有填料密封和弹性密封两种。
填料密封适用于高温、高压和含有颗粒介质的场合，但易泄漏。
弹性密封适用于广泛的介质和温度范围，密封性能较好。
各种阀门的优缺点
各种阀门的优缺点1.闸阀闸阀是指其关闭构件（闸门）沿通道轴线的垂直方向移动的阀。
它主要用作管道中的关闭介质，即完全打开或完全关闭。
通常，闸阀不能用作调节流量。
它可以应用于低温和高压以及高温和高压，并且可以基于阀门的不同材料。
但是闸阀通常不用于输送泥浆和其他介质的管道优势：①流体阻力小；②开合所需的扭矩小；③可在介质双向流动的环形网络管道上使用，即介质的流动方向不受限制；④全开时，工作介质对密封面的腐蚀小于截止阀的腐蚀；⑤车身结构比较简单，制造工艺较好；⑥结构长度比较短。
缺点：①整体尺寸和开口高度大，安装所需空间也大；②在启闭过程中，密封面相对磨擦，磨损大，即使在高温下也容易引起磨损；③闸阀一般有两个密封面，给加工，磨削和维护增加了难度。
④开闭时间长。
2.蝶阀蝶形阀是使用盘形打开和关闭构件以大约90。
往复运动以打开，关闭和调节流体通道的阀。
优势：①结构简单，体积小，重量轻，节省耗材，不用于大口径阀门；②启闭迅速，流阻低；③根据密封面的强度，既可以用于固体颗粒悬浮的介质，也可以用于粉状和粒状的介质。
适用于通风除尘管道的双向开闭和调节，广泛用于冶金，轻工，电力，石化系统的输气管道和输水管道。
缺点：①流量调节范围不大，当开度达到30%时，流量进入95%以上；②由于蝶阀的结构和密封材料的限制，不适合在高温高压管道系统中使用。
一般工作温度在300。
C以下和PN40以下；③密封性能比球阀和截止阀差，因此用于密封要求不是很高的地方。
3.球阀球阀由旋塞阀演变而来。
它的打开和关闭部分是一个球体，它使用该球体绕阀杆的轴线旋转90。
以达到打开和关闭的目的。
球阀主要用于切断，分配和改变管道中介质的流动方向。
设计为V形开口的球阀也具有良好的流量调节功能。
优势：具有最低的流阻（实际上为0）;由于在工作时（没有润滑剂）不会卡住，因此可以可靠地用于腐蚀性介质和低沸点液体中；可以在较大的压力和温度范围内完全密封；可以实现快速的开合，某些结构的开合时间仅为0.05s0.1s,以确保可以在试验台的自动化系统中使用。
各种阀门的优缺点和适用范围
各种阀门的优缺点和适用范围在工业生产和生活中，阀门是不可或缺的设备，用于控制和调节流体介质的流量、压力和方向。
各种不同类型的阀门都有其优点、缺点和适用范围，下面将对常见的阀门类型进行详细介绍。
1.截止阀：截止阀是最常见的阀门类型，用于切断流体介质的流动。
主要优点是密封性好，能够承受高压力和高温度；缺点是流体流动阻力较大，操作力较大。
适用范围广泛，包括工业过程管线、供水管道等。
2.球阀：球阀采用球体旋转控制流体流动，具有快速开启和关闭、密封性好、流动阻力小等优点。
但球阀的缺点是可调节范围较小，不适用于精确流量控制；适用范围包括天然气管道、石油化工、水处理等领域。
3.蝶阀：蝶阀以其结构简单、体积小、重量轻、流动阻力小而成为常见的阀门类型。
其快速开闭、操作力小、适用于大口径管道等优点使其广泛应用于供水、石油、天然气、食品和制药等行业。
4.闸阀：闸阀通过闸板的升降来调节流体介质的流量，具有密封性好、流动阻力小的优点。
然而，闸阀存在关断时流体冲击大，操作不方便的缺点。
适用于液体、气体的管道系统，特别是带有固体颗粒的介质。
5.节流阀：节流阀在管道中设置结构特殊的节流装置，通过改变流体通道的截面积来调节流量。
节流阀具有调节范围广、结构简单等优点，但是存在流阻大、压力损失大的缺点。
适用范围包括加热、通风、空调系统等。
6.安全阀：安全阀是用于保护设备或管道系统在超过额定压力时减压或排放过压液体或气体的阀门。
其主要优点是操作灵活、结构简单、可靠性高；缺点是对介质要求较高、排放后需要重新调节。
适用范围包括蒸汽锅炉、压力容器等设备。
7.隔膜阀：隔膜阀采用隔膜结构，能够有效隔离流体介质与传动装置，保证介质的清洁性。
隔膜阀具有结构简单、体积小、重量轻等优点，适用于污水处理、化工等领域。
8.旋塞阀：旋塞阀通过旋转机构控制介质的流量，具有启闭快、密封性好等优点。
然而，旋塞阀存在操作力大、结构复杂的缺点。
适用于石油、化工、食品、医药等行业。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
各种阀门的优缺点，分别适用于哪些场合
选择阀门主要依据是阀门的流量特性曲线,和阀权值等参数.球阀属于快开阀,一般用于有快开快关的场合,管径也比较小.闸阀阻力小,关闭后密闭性好,内漏少,常用于干管的关断;截止阀阻力大,阀权值高,所以用来调节末端的流量比较合适;碟阀体积小,可以调节阀瓣的形状来设计成不同流量特性的阀门,有关断,调节,管径也能做得很大,选择时有样本参照最好!
阀门的选择的主要依据是管路系统的要求要与阀门的流量特性曲线相适应，一般来讲截止阀主要用于流量的调节，但其自身的阻力较大，且盘根容易漏水；闸阀的阻力较小且关断性较好，但不利于流量的调节；球阀适用于快速关断系统，一般管径较小；蝶阀的体积小，结合截止阀、球阀的优点，既可调节，又有比较好的关断性，管径也比较大，适用范围比较广，分热水、冷水两种。
按按用途和作用分类
〈〉截断阀类主要用于截断或接通介质流。
包括闸阀、截止阀、隔膜阀、球阀、旋塞阀、
碟阀、柱塞阀、球塞阀、针型仪表阀等。
〈〉调节阀类主要用于调节介质的流量、压力等。
包括调节阀、节流阀、减压阀等。
〈〉止回阀类用于阻止介质倒流。
包括各种结构的止回阀。
〈〉分流阀类用于分离、分配或混合介质。
包括各种结构的分配阀和疏水阀等。
〈〉安全阀类用于介质超压时的安全保护。
包括各种类型的安全阀。
按主要参数分类
（一）按压力分类
〈〉真空阀工作压力低于标准大气压的阀门。
〈〉低压阀公称压力PN 小于1.6MPa的阀门。
〈〉中压阀公称压力PN 2.5~6.4MPa的阀门。
〈〉高压阀公称压力PN10.0~80.0MPa的阀门。
〈〉超高压阀公称压力PN大于100MPa的阀门。
（二）按介质温度分类
〈〉高温阀t 大于450C的阀门。
〈〉中温阀120 C小于t 小于450 C的阀门。
〈〉常温阀-40 C小于t 小于120 C的阀门。
〈〉低温阀-100 C小于t 小于-40 C的阀门。
〈〉超低温阀t 小于-100 C的阀门。
（三）按阀体材料分类
〈〉非金属材料阀门：如陶瓷阀门、玻璃钢阀门、塑料阀门。
〈〉金属材料阀门：如铜合金阀门、铝合金阀门、铅合金阀门、钛合金阀门、蒙乃尔合金阀门
铸铁阀门、碳钢阀门、铸钢阀门、低合金钢阀门、高合金钢阀门。
〈〉金属阀体衬里阀门：如衬铅阀门、衬塑料阀门、衬搪瓷阀门。
通用分类法
〈〉这种分类方法既按原理、作用又按结构划分，是目前国际、国内最常用的分类方法。
一般分
闸阀、截止阀、节流阀、仪表阀、柱塞阀、隔膜阀、旋塞阀、球阀、蝶阀、止回阀、减压阀
安全阀、疏水阀、调节阀、底阀、过滤器、排污阀等。
