聚羧酸高性能减水剂缓凝型说明书
聚羧酸系高性能减水剂
对钢筋无锈蚀作用
表六 聚羧酸新高性能减水剂匀质性指标 序号 1 试验项目 固体含量a 指标 对液体聚羧酸新高性能减水剂： 对液体聚羧酸新高性能减水剂： S≥20%时，0.95S≤X＜1.05S 时 ＜ S＜20%时，0.90S≤X＜1.10S ＜ 时 ＜ 对固体聚羧酸新高性能减水剂： 对固体聚羧酸新高性能减水剂： W≥5%时，0.90W≤X＜1.10W 时 ＜ W＜5%时，0.80W≤X＜1.20W ＜ 时 ＜ 对固体聚羧酸新高性能减水剂，其0.3mm筛筛余应小于 筛筛余应小于15%。 对固体聚羧酸新高性能减水剂， 筛筛余应小于 。 应在生产厂控制值的± 之内 之内。 应在生产厂控制值的±1.0之内。 对液体聚羧酸新高性能减水剂， 对液体聚羧酸新高性能减水剂，密度测试值波动范围应控制在 之内。 ±0.01g/mL之内。 之内 不应小于生产厂控制值的95%。 。 不应小于生产厂控制值的 不应小于生产厂控制值的95%。 。 不应小于生产厂控制值的
2
0.6
3
15
表五 掺聚羧酸高性能减水剂混凝土性能指标 性能指标 序号 1 2 3 4 5 减水率/% 减水率 泌水率/% 泌水率 含气量/% 含气量 1h坍落度保留值 坍落度保留值/mm 坍落度保留值 凝结时间差/min 凝结时间差 1d 6 抗压强度比/% 抗压强度比 不小于 28d收缩率比 收缩率比/% 收缩率比 对钢筋锈蚀作用 3d 7d 28d 7 8 不大于 实验项目 Ⅰ 不小于 不大于 不大于 不小于 170 160 150 130 100 — -90~+120 150 140 130 120 120 155 145 130 100 25 60 FHN Ⅱ 18 70 6.0 150 >+120 — 135 125 120 120 Ⅰ 25 60 HN Ⅱ 18 70
聚羧酸高性能减水剂
目录1.减水机理 (2)2.优良的性能 (2)2.1 减水剂的匀质性分析 (2)2.2 水泥水化热－电性能分析 (3)2.3 早强效应 (3)2.4减水性能分析 (4)2.5 环保分析 (4)聚羧酸高性能减水剂聚羧酸系高性能混凝土减水剂是20世纪80年代中期由日本首先开发应用的新型混凝土减水剂。
它主要是通过不饱和单体在引发剂作用下共聚，将带活性基团的侧链接枝到聚合物的主链上，使其同时具有高效、控制坍落度损失和抗收缩、不影响水泥的凝结硬化等作用。
聚羧酸系高性能减水剂是完全不同于萘磺酸盐甲醛缩合物NSF 和三聚氰铵磺酸盐甲醛缩合物MSF减水剂，即使在低掺量时也能使混凝土具有高流动性，并且在低水灰比时也具有低粘度和坍落度保持性能。
它与不同水泥有相对更好的相容性，是高强高流动性混凝土所不可缺少的材料。
聚羧酸系混凝土减水剂是继木钙和萘系减水剂之后发展起来的第三代高性能化学减水剂，与传统减水剂相比主要具有以下几个突出的优点:a.高减水率：聚羧酸高性能减水剂减水率可达25-40％。
b. 高强度增长率：很高的强度增长率，尤其是早期强度增长率较高。
c.保坍性优异：极好的保坍性能，可保证混凝土极小的经时损失。
d.匀质性良好：所配混凝土有非常好的流动性，容易浇注和密实，适用于自流平、自密实混凝土。
e. 生产可控性：可通过对聚合物分子量、侧链的长短、疏密及侧链基团种类的调整来调节该系列减水剂的减水率、保塑性和引气性能。
f.适应性广泛：对各种纯硅、普硅、矿渣硅酸盐水泥及各种掺合料制混凝土均具有良好的分散性及保塑性。
g.低收缩性：能有效提升混凝土的体积稳定性，较萘系减水剂混凝土28d收缩降低了20%左右，有效的减少了混凝土开裂带来的危害。
h.绿色环保：无毒性、无腐蚀性，不含甲醛及其他有害成分。
1.减水机理聚羧酸高性能减水剂是运用分子结构设计原理，以DLVO电荷排斥理论和空间位阻效应理论为基础，将带有不同功能的活性基团接枝到主链上聚合而成。
聚羧酸高效外加剂的技术性能指标
聚羧酸高效外加剂的技术性能指标一、技术性能PC聚羧酸系高性能减水剂匀质性指标检测项目PC（标准型）PC（缓凝型）颜色外观棕红色液体（或淡黄色）棕红色液体（或淡黄色）密度（g/ml） 1.22±0.02 1.22±0.02固含量（%）40±240±2水泥净浆流动度（基准水泥）（㎜）≥240（W/C=0.29）≥240（W/C=0.29）P H 6.5～8.0 6.5～8.0氯离子含量（%）≤0.02≤0.02碱含量（Na2O＋0.658K2O）（%）≤0.2≤0.2PC聚羧酸系高性能减水剂混凝土性能指标检测项目PC（标准型）PC（缓凝型）减水率（%）25～3525～35泌水率比（%）≤20≤20坍落度增加值（㎜）＞100＞100坍落度保留值（1h（㎜）≥160≥160含气量（%） 2.0～5.0 2.0～5.0凝结时间差（min）初凝-90～+90+150终凝-90～+90+150抗压强度比（%）1d≥180无要求3d≥165≥155 7d≥155≥145 28d≥135≥130耐久性28d收缩率比（%）≤100≤100 200次快冻相对动弹模量（%）≥60≥60抗氯离子渗透性（C）≤1000≤1000碳化深度比（%）≤100≤100二、使用说明1、PC聚羧酸系高性能减水剂的掺量为胶凝材料总重量的0.1%～1.5%，常用掺量为0.8%～2.5%。
使用前应进行混凝土试配试验，以求最佳掺量。
2、PC聚羧酸系高性能减水剂不可与萘系高效减水剂混合使用，使用PC聚羧酸系高性能减水剂时必须将使用过萘系高效减水剂的搅拌机和搅拌车冲洗干净否则可能会失去减水效果。
3、使用PC聚羧酸系高性能减水剂时，可以直接以原液形式掺加，也可以配制成一定浓度的溶液使用，并扣除PC聚羧酸系高性能减水剂自身所带入的水量。
4、由于掺用PC聚羧酸系高性能减水剂混凝土的减水率较大，因此坍落度对用水量的敏感性较高，使用时必须严格控制用水量。
聚羧酸减水剂母液(高减水型)产品特点、使用方法及注意事项
聚羧酸减水剂母液(高减水型)产品特点、使用方法及注意事项聚羧酸减水剂高减水型采用聚氧乙烯醚大单体、不饱和酸和磺酸基单体经自由基聚合而成的新一代聚羧酸系高性能减水剂。
产品具有极高的减水率和低的坍落度损失性能，可保证配制混凝土所需的高减水率，可广泛应用于泵送混凝土、超流态自密实以及高强高性能混凝土和商品混凝土。
产品具有梳形结构，分子中采用具有更长长度是聚氧乙烯基长链和高密度磺酸基团，使得具有更大的空间位阻作用和静电斥力作用，为水泥提供了更大的分散性和更高的减水率。
一、产品特点极高的减水率产品具有极大的分散性和极高的减水率（减水率可达40%以上），为配制高等级混凝土提供了保证。
优异的工作性：新拌混凝土高流动性，容易浇筑和密实，能有效的降低混凝土粘度，粘聚性好，含气量适中，适于泵送；混凝土硬化和耐久性能好，混凝土各龄期强度高，体积稳定性好，抗渗、抗冻融、抗腐蚀和抗碳化性能突出；适应性广对硅酸盐水泥、普通硅酸盐水泥、矿渣硅酸盐、粉煤灰水泥、火山灰水泥和各种掺合料均具有广泛的适应性。
绿色、环保，所用原料无毒无害，生产过程中无三废产生。
二、技术指标表1 减水剂匀质性指标检验项目质量指标检验结果外观 /浅棕黄色透明液体密度 g/cm31.020-1.050pH /6~8固含量 /40±1碱含量（Na2O+0.658K2O %）≤10.0 2.1氯离子含量（%）≤0.200 0.018硫酸钠含量（%）≤10.00 1.20水泥净浆流动度mm ≥270 300表2 混凝土物理力学性能检验项目质量指标检验结果减水率（%）≥25 35常压泌水率比（%）≤20 0压力泌水率比（%）≤90 35含气量（%）≤5.0 3.5坍落度保留值mm 30min ≥180 22060min ≥150 180抗压强度比（%） 3d ≥170 1957d ≥150 18028d ≥135 155对钢筋锈蚀作用无锈蚀无锈蚀收缩率比（%）≤135 103三、应用范围1、适用于配制早强型混凝土、缓凝型混凝土、预制混凝土、现浇混凝土、大流态混凝土、自密实混凝土、大体积混凝土、高性能混凝土和清水混凝土，各种工业及民用建筑中的预拌和现浇混凝土。

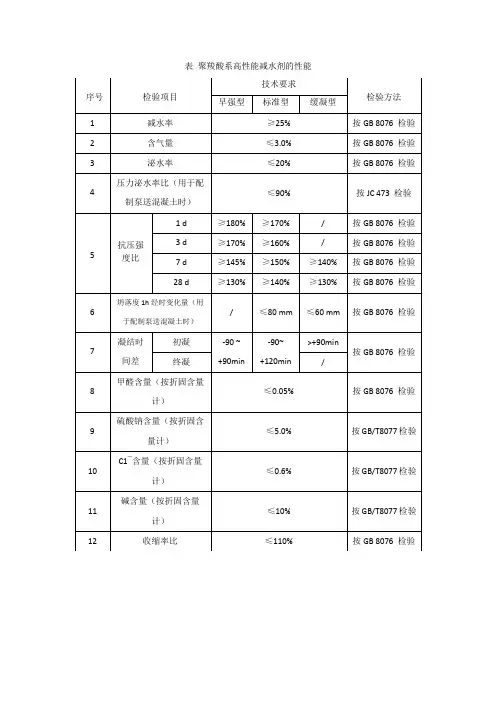

聚羧酸高性能减水剂规范图
/
8
甲醛含量（按折固含量计）
≤0.05%
按GB 8076检验
9
硫酸钠含量（按折固含量计）
≤5.0%
按GB/T8077检验
10
C1¯含量（按折固含量计）
≤0.6%
按GB/T8077检验
11
碱含量（按折固含量计）
≤10%
按GB/T8077检验
12
收缩率比
≤110%
按GB 8076检验
表聚羧酸系高性能减水剂的性能
6
凝结时间差
终凝
-90~+120min
按GB8076检验
初凝
按GB8076检验
7
收缩率比
≤125%
按GB8076检验
8
相对耐久性（200次）
≥80%
按GB8076检验
9
28d硬化混凝土气泡间距系数
≤300μm
按附录E检验
表拌和用水的性能
序号
检验项目
技术要求
检验方法
预应力混凝土
钢筋混凝土
素混凝土
1
pH值
按JGJ63检验
＜200mg/L（混凝土处于氯盐环境下）
5
硫酸盐含量
＜600mg/L
＜2000mg/L
＜2700mg/L
按JGJ63检验
6
碱含量
＜1500mg/L
＜1500mg/L
＜1500mg/L
按GB/T176检验
7
抗压强度比(28d)
≥90%
按JGJ63检验
8
凝结时间差
≤30min
按JGJ63检验
＞6.5
＞6.5
＞6.5
按JGJ63检验
聚羧酸高性能减水剂缓凝型说明书
聚羧酸高性能减水剂缓凝型说明书-CAL-FENGHAI.-(YICAI)-Company One1森普牌SPYJ-3型聚羧酸系高性能减水剂（缓凝型）产品说明书森普牌SPYJ-3型聚羧酸系缓凝高性能减水剂是目前国内外最新的引领产品。
它与常用的聚羧酸系高性能减水剂缓凝型相比，具有减水率高、掺量低、与水泥适应性好、坍落度损失小和无污染等特点。
同时具有改善新拌混凝土各种性能指标和提高工作性等多种作用。
本产品为无色透明液体，无毒、无腐蚀性、不易燃、对钢筋无锈蚀、对人体健康无害。
本产品目前参照执行GB/T8076-2008《混凝土外加剂》、GB/T8077-2012《混凝土外加剂匀质性试验方法》、TB/T3275-2011《铁路混凝土》、GB18582-2008《室内装饰装修材料内墙涂料中有害物质限量》标准。
一、技术性能1.增强效果：与基准混凝土同坍落度和等水泥用量的前提下，减水率≥25%，混凝土各龄期强度均有显着提高， 7天抗压强度比≥140%，28天抗压强度比≥130%。
2.泵送性能：具有显着的可泵性。
与基准混凝土相比，在同水灰比的前提下，净增坍落度≥100mm,1小时坍落度经时变化量（用于配制泵送混凝土时）≤60mm。
3.缓凝效果：能显着增大混凝土的流动性，改善操作性，可延缓水泥水化放热峰值，避免施工结合层冷缝现象，有效提高其抗裂防水性能。
4.工作性能：具有显着改善新拌混凝土的和易性、保水性和泌水性等操作性能。
5.表面光洁：掺用本产品的混凝土，具有粘聚性强、含气量少和泌水率小等特点，能有效改善高架、高速公路、桥梁等各类清水混凝土表面的光洁和美观6.张拉抗折：本产品具有先缓凝后早强的功能，在确保掺量的前提下，可满足混凝土的3d (除凝结时间) 张拉和28d抗折强度的要求7.特效功能：在配制高强混凝土时，其弹性模量、抗渗性、抗收缩、抗徐变和耐久性等高性能指标均可满足要求。
二、匀质指标根据产品的性能指标和用户的要求，符合国家、行业及企业标准。
聚羧酸系高性能减水剂
聚羧酸系高性能减水剂一、简介water-reducing admixture是指在混凝土和易性及水泥用量不变条件下，能减少拌合用水量、提高混凝土强度；或在和易性及强度不变条件下，节约水泥用量的外加剂。
根据其减水及增强能力，分为普通减水剂（又称塑化剂）及高效减水剂（又称超塑化剂），并又分别分为一等品、合格品。
按组成材料分为：（1）水质素磺酸盐类；（2）多环芳香族盐类；（3）水溶性树脂磺酸盐类。
普通减水剂宜用于日最低气温5℃以上施工的混凝土。
高效减水剂宜用于日最低气温0℃以上施工的混凝土，并适用于制备大流动性混凝土、高强混凝土以及蒸养混凝土。
目前市场上常用的几种减水剂为：萘系高效减水剂，脂肪族高效减水剂，氨基超速高性能减水剂，减水激发剂，葡萄糖酸钠，木质素磺酸钠，木质素磺酸该，膨胀剂等。
聚羧酸系高性能减水剂聚羧酸系高性能减水剂是目前世界上最前沿、科技含量最高、应用前景最好、综合性能最优的一种混凝土超塑化剂(减水剂)。
聚羧酸系高性能减水剂是羧酸类接枝多元共聚物与其它有效助剂的复配产品。
经与国内外同类产品性能比较表明，聚羧酸系高性能减水剂在技术性能指标、性价比方面都达到了当今国际先进水平。
一、性能特点1、掺量低、减水率高，减水率可高达45%；2、坍落度轻时损失小，预拌混凝土坍落度损失率1h小于5%，2h小于10%；3、增强效果显著，砼3d抗压强度提高50～110％，28d抗压强度提高40～80％，90d抗压强度提高30～60％；4、混凝土和易性优良，无离析、泌水现象，混凝土外观颜色均一。
用于配制高标号混凝土时，混凝土粘聚性好且易于搅拌；5、含气量适中，对混凝土弹性模量无不利影响，抗冻耐久性好；6、能降低水泥早期水化热，有利于大体积混凝土和夏季施工；7、适应性优良，水泥、掺合料相容性好，温度适应性好，与不同品种水泥和掺合料具有很好的相容性，解决了采用其它类减水剂与胶凝材料相容性差的问题；8、低收缩，可明显降低混凝土收缩，抗冻融能力和抗碳化能力明显优于普通混凝土；显著提高混凝土体积稳定性和长期耐久性；9、碱含量极低，碱含量≤0.2%，可有效地防止碱骨料反应的发生10、产品稳定性好，长期储存无分层、沉淀现象发生，低温时无结晶析出；11、产品绿色环保，不含甲醛，为环境友好型产品；12、经济效益好，工程综合造价低于使用其它类型产品，同强度条件下可节省水泥15-25%。
聚羧酸高性能减水剂
聚羧酸高性能减水剂执行标准：JCˊ/T 223-2007HT-HPC聚羧酸高性能减水剂是黄腾化工有限公司研制的新一代高性能减水剂。
掺入本产品后，混凝土具有高坍落度保持性能，在半小时内坍落度基本不损失，1小时坍落度损失很小；同时具有外加剂掺量低、减水率高、收缩小等特点。
掺入本产品可大大提高混凝土的流动性，使混凝土能较长时间保持施工性能；同时能改善混凝土的和易性及物理力学性能，提高工程质量。
产品参数掺HT-HPC聚羧酸高性能减水剂的混凝土性能指标检验项目性能指标检验结果甲醛含量，%≤0.050.003水泥净浆流动度，mm≥240273硫酸钠含量，%≤10.0 1.1氯离子含量，%≤0.20.13碱含量（Na2O+0.658K2O），%≤10.0 1.8减水率，%≥2025含气量，%用于配制非抗冻混凝土时≥3.04.5用于配制抗冻混凝土时≥4.5坍落度保留值，mm30min≥18019560min≥150175常压泌水率比，%≤200压力泌水率比，%≤9045抗压强度比，%3d≥130172 7d≥125166 28d≥120153对钢筋锈蚀作用无锈蚀无锈蚀收缩率比，%≤13597相对耐久性指标，%，200次≥8085注：1.以上各类产品均折算为20％的含固量计算，掺量为水泥重量的1％；2.指标依据：《客运专线高性能混凝土暂行技术条件》。
二、产品优势（1）与各种水泥的相容性好，混凝土的坍落度保持性能好，延长混凝土的施工时间；（2）掺量低，减水率高，收缩小；（3）大幅度提高混凝土的早期、后期强度；（4）本产品氯离子含量低、碱含量低，有利于混凝土的耐久性；（5）本产品生产过程无污染，不含甲醛，符合ISO14000环境保护管理国际标准，是一种绿色环保产品。
三、应用范围（1）适用于高速铁路、客运专线、工业与民用建筑、道路、桥梁、港口码头、机场等工程建设的预制和现浇混凝土、钢筋混凝土及预应力混凝土；（2）特别适用于配制混凝土施工时间长，对混凝土坍落度保持要求高的工程，如核电工程。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
森普牌SPYJ-3型聚羧酸系高性能减水剂（缓凝型）
产品说明书
森普牌SPYJ-3型聚羧酸系缓凝高性能减水剂是目前国内外最新的引领产品。
它与常用的聚羧酸系高性能减水剂缓凝型相比，具有减水率高、掺量低、与水泥适应性好、坍落度损失小和无污染等特点。
同时具有改善新拌混凝土各种性能指标和提高工作性等多种作用。
本产品为无色透明液体，无毒、无腐蚀性、不易燃、对钢筋无锈蚀、对人体健康无害。
本产品目前参照执行GB/T8076-2008《混凝土外加剂》、GB/T8077-2012《混凝土外加剂匀质性试验方法》、TB/T3275-2011《铁路混凝土》、GB18582-2008《室内装饰装修材料内墙涂料中有害物质限量》标准。
一、技术性能
1.增强效果：与基准混凝土同坍落度和等水泥用量的前提下，减水率≥25%，混凝土各龄期强度均有显着提高，7天抗压强度比≥140%，28天抗压强度比≥130%。
2.泵送性能：具有显着的可泵性。
与基准混凝土相比，在同水灰比的前提下，净增坍落度≥100mm,1小时坍落度经时变化量（用于配制泵送混凝土时）≤60mm。
3.缓凝效果：能显着增大混凝土的流动性，改善操作性，可延缓水泥水化放热峰值，避免施工结合层冷缝现象，有效提高其抗裂防水性能。
4.工作性能：具有显着改善新拌混凝土的和易性、保水性和泌水性等操作性能。
5.表面光洁：掺用本产品的混凝土，具有粘聚性强、含气量少和泌水率小等特点，能有效改善高架、高速公路、桥梁等各类清水混凝土表面的光洁和美观
6.张拉抗折：本产品具有先缓凝后早强的功能，在确保掺量的前提下，可满足混凝土的3d (除凝结时间) 张拉和28d抗折强度的要求
7.特效功能：在配制高强混凝土时，其弹性模量、抗渗性、抗收缩、抗徐变和耐久性等高性能指标均可满足要求。
二、匀质指标
根据产品的性能指标和用户的要求，符合国家、行业及企业标准。
三、应用范围
本产品适用于各类泵送混凝土、大体积混凝土、高架、高速公路、桥梁、水工混凝土。
特别适用于重点工程和有特殊要求的混凝土。
四、使用方法
1.本产品掺量范围～%（以胶凝材料量计），可根据与水泥的适应性、气温的变化和混凝土坍落度等要求，在推荐范围内调整确定最佳掺量。
2.按计量，直接掺入混凝土搅拌机中使用。
3.在计算混凝土用水量时，应扣除液剂中的水量。
4.在使用本产品时，应按混凝土试配事先检验与水泥的适应性。
五、注意事项
1.在水泥变更品种或新进水泥时，应做与水泥兼容性检验。
2.对于要求缓凝的混凝土，应按混凝土试配事先检验凝结时间。
3.必须按试验配合比正确掺量，浇筑混凝土时，应严格按施工规范操作。
4.在与其他外加剂合用时，宜先检验其兼容性。
5.在冬季施工期间，为了提高混凝土早期强度，应适当调整混凝土的水泥用量。
6.与常规混凝土工程一样，必须按施工规范加强养护。
7.使用本产品，应提前1～3天通知厂方。
六、包装贮存
1.可采用灌车运装；塑料桶1000kg/桶；也可根据用户要求做特殊包装。
2.本产品质保期壹年，在质保期内如有沉淀，经搅匀后使用，不影响效果。
