5、NX7.5教程之工程图二 标注篇

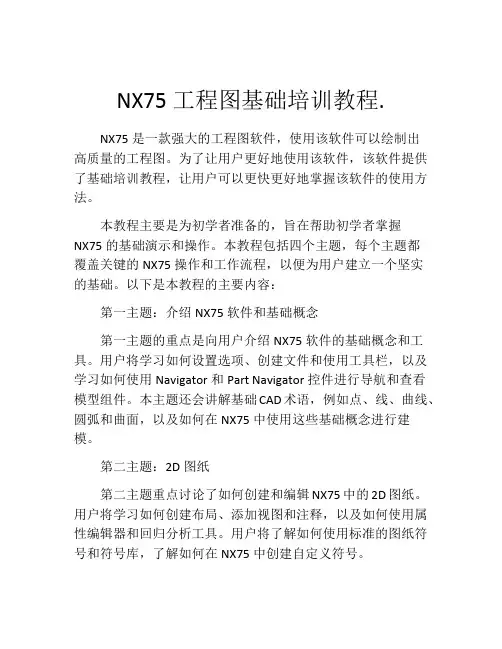

NX75工程图基础培训教程.
NX75工程图基础培训教程.NX75是一款强大的工程图软件，使用该软件可以绘制出高质量的工程图。
为了让用户更好地使用该软件，该软件提供了基础培训教程，让用户可以更快更好地掌握该软件的使用方法。
本教程主要是为初学者准备的，旨在帮助初学者掌握NX75的基础演示和操作。
本教程包括四个主题，每个主题都覆盖关键的NX75操作和工作流程，以便为用户建立一个坚实的基础。
以下是本教程的主要内容：第一主题：介绍NX75软件和基础概念第一主题的重点是向用户介绍NX75软件的基础概念和工具。
用户将学习如何设置选项、创建文件和使用工具栏，以及学习如何使用Navigator和Part Navigator控件进行导航和查看模型组件。
本主题还会讲解基础CAD术语，例如点、线、曲线、圆弧和曲面，以及如何在NX75中使用这些基础概念进行建模。
第二主题：2D图纸第二主题重点讨论了如何创建和编辑NX75中的2D图纸。
用户将学习如何创建布局、添加视图和注释，以及如何使用属性编辑器和回归分析工具。
用户将了解如何使用标准的图纸符号和符号库，了解如何在NX75中创建自定义符号。
第三主题：三维建模第三主题重点讨论了如何创建三维固体模型和曲面模型，并介绍NX75中的建模工具、CAD技术和实用技巧。
用户将学习如何创建基础形状，并使用Boolean操作和Shell工具进行复杂形状的创建。
用户还将了解如何创建曲面模型，并进行UV 尺寸和平滑度分析。
第四主题：渲染和动态模拟第四个主题讲解了如何使用渲染和动态模拟技术，以生动形象地展示设计模型。
此外，本主题还将讨论如何创建装配件和进行压力分析，以及如何做出创新的设计方案。
总结以上是NX75工程图基础培训教程的主要内容，该教程旨在为初学者提供一个坚实的基础，以便更好地掌握NX75软件的操作和使用方法。
这个教程是非常全面和实用的，对于任何想要学习使用NX75软件的人来说，都是值得一探的。
模具图面2D标注规范ppt课件(共49张PPT)
5‧ (0，0)點選取
A. 主視圖的x、y方向(0，0)點以模具中心為(0，0) 點，特殊情況以成品中心為(0，0)點‧
置課3尺程.寸 名螺,稱見:2圖D絲三图面孔标注规的范 規格位置及深度(标准模胚上已经有的可以不標
注)﹐此時不應有S -4 等字樣而應標注為M8.M10等形式。 1．上下頂出板密切相關, 因此將它們為一個整體進行標注。
7、出图時座標標注的尺寸線12~15MM，限 4 頂板導柱(EGP)的位置.
打在B板側面螺孔(如﹕吊模螺絲孔)高度尺寸有時為了方 4．對于斜頂座孔一致而斜頂編號不一致的情
5. 螺絲孔的規格位置及深度﹐此時不應有S - 6 等 字樣而應標注為 M8.M10等形式。側面螺絲 (吊模螺絲孔)高尺寸需文字說明(如:H=-50)。
6. 铲基留自然其主視圖上應以小端尺寸標注﹐ 側視圖上的大﹑小端無需標出。見圖五
7. 側視圖上插破之角度斜面應注明(插破)字樣。 見圖五
8. 小拉杆﹑開閉器﹑導柱(套)孔等需應剖視反映 見圖六
4‧ 立體圖的擺放
4.1. 立體圖的擺放要與主视圖一致，如反應不清， 可增加立體圖‧
4.2. 立體圖放大位數不定，可依圖紙空間來定，但 不能太小，如空間不夠，立體圖可單獨另放一張 圖面‧
4.3. 為了避免編號弄錯，模仁基準側要刻字，字深 為0.5mm‧
4.4. 为了设变时删除方便,立體圖做成一个块,
3. 装配图中主要螺絲應標上編號(如S-1;S-2 等), 其編號在平面圖和斷面圖上要一致.
4. 各標準件在平面圖上應標上代號(如SP; GB;SP; STP; RP; EGP 等).
BACK
面板
1.面板的長﹑寬﹑高,尺寸精度為兩位小數。
2.定位環的位置﹑直徑及深度﹐注口襯套逃

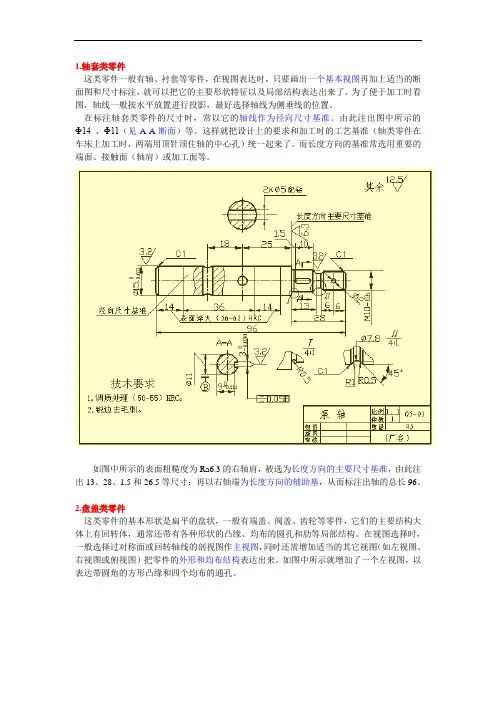

工程图标注方法与技巧
1.轴套类零件这类零件一般有轴、衬套等零件，在视图表达时，只要画出一个基本视图再加上适当的断面图和尺寸标注，就可以把它的主要形状特征以及局部结构表达出来了。
为了便于加工时看图，轴线一般按水平放置进行投影，最好选择轴线为侧垂线的位置。
在标注轴套类零件的尺寸时，常以它的轴线作为径向尺寸基准。
由此注出图中所示的Ф14 、Ф11（见A-A断面）等。
这样就把设计上的要求和加工时的工艺基准（轴类零件在车床上加工时，两端用顶针顶住轴的中心孔）统一起来了。
而长度方向的基准常选用重要的端面、接触面（轴肩）或加工面等。
如图中所示的表面粗糙度为Ra6.3的右轴肩，被选为长度方向的主要尺寸基准，由此注出13、28、1.5和26.5等尺寸；再以右轴端为长度方向的辅助基，从而标注出轴的总长96。
2.盘盖类零件这类零件的基本形状是扁平的盘状，一般有端盖、阀盖、齿轮等零件，它们的主要结构大体上有回转体，通常还带有各种形状的凸缘、均布的圆孔和肋等局部结构。
在视图选择时，一般选择过对称面或回转轴线的剖视图作主视图，同时还需增加适当的其它视图（如左视图、右视图或俯视图）把零件的外形和均布结构表达出来。
如图中所示就增加了一个左视图，以表达带圆角的方形凸缘和四个均布的通孔。
在标注盘盖类零件的尺寸时，通常选用通过轴孔的轴线作为径向尺寸基准，长度方向的主要尺寸基准常选用重要的端面。
3.叉架类零件这类零件一般有拨叉、连杆、支座等零件。
由于它们的加工位置多变，在选择主视图时，主要考虑工作位置和形状特征。
对其它视图的选择，常常需要两个或两个以上的基本视图，并且还要用适当的局部视图、断面图等表达方法来表达零件的局部结构。
踏脚座零件图中所示视图选择表达方案精练、清晰对于表达轴承和肋的宽度来说，右视图是没有必要的，而对于T字形肋，采用剖面比较合适。
在标注叉架类零件的尺寸时，通常选用安装基面或零件的对称面作为尺寸基准。
尺寸标注方法参见图。
4.箱体类零件一般来说，这类零件的形状、结构比前面三类零件复杂，而且加工位置的变化更多。
工程图标注方法与技巧
1.轴套类零件这类零件一般有轴、衬套等零件，在视图表达时，只要画出一个基本视图再加上适当的断面图和尺寸标注，就可以把它的主要形状特征以及局部结构表达出来了。
为了便于加工时看图，轴线一般按水平放置进行投影，最好选择轴线为侧垂线的位置。
在标注轴套类零件的尺寸时，常以它的轴线作为径向尺寸基准。
由此注出图中所示的Ф14 、Ф11（见A-A断面）等。
这样就把设计上的要求和加工时的工艺基准（轴类零件在车床上加工时，两端用顶针顶住轴的中心孔）统一起来了。
而长度方向的基准常选用重要的端面、接触面（轴肩）或加工面等。
如图中所示的表面粗糙度为Ra6.3的右轴肩，被选为长度方向的主要尺寸基准，由此注出13、28、1.5和26.5等尺寸；再以右轴端为长度方向的辅助基，从而标注出轴的总长96。
2.盘盖类零件这类零件的基本形状是扁平的盘状，一般有端盖、阀盖、齿轮等零件，它们的主要结构大体上有回转体，通常还带有各种形状的凸缘、均布的圆孔和肋等局部结构。
在视图选择时，一般选择过对称面或回转轴线的剖视图作主视图，同时还需增加适当的其它视图（如左视图、右视图或俯视图）把零件的外形和均布结构表达出来。
如图中所示就增加了一个左视图，以表达带圆角的方形凸缘和四个均布的通孔。
在标注盘盖类零件的尺寸时，通常选用通过轴孔的轴线作为径向尺寸基准，长度方向的主要尺寸基准常选用重要的端面。
3.叉架类零件这类零件一般有拨叉、连杆、支座等零件。
由于它们的加工位置多变，在选择主视图时，主要考虑工作位置和形状特征。
对其它视图的选择，常常需要两个或两个以上的基本视图，并且还要用适当的局部视图、断面图等表达方法来表达零件的局部结构。
踏脚座零件图中所示视图选择表达方案精练、清晰对于表达轴承和肋的宽度来说，右视图是没有必要的，而对于T字形肋，采用剖面比较合适。
在标注叉架类零件的尺寸时，通常选用安装基面或零件的对称面作为尺寸基准。
尺寸标注方法参见图。
4.箱体类零件一般来说，这类零件的形状、结构比前面三类零件复杂，而且加工位置的变化更多。

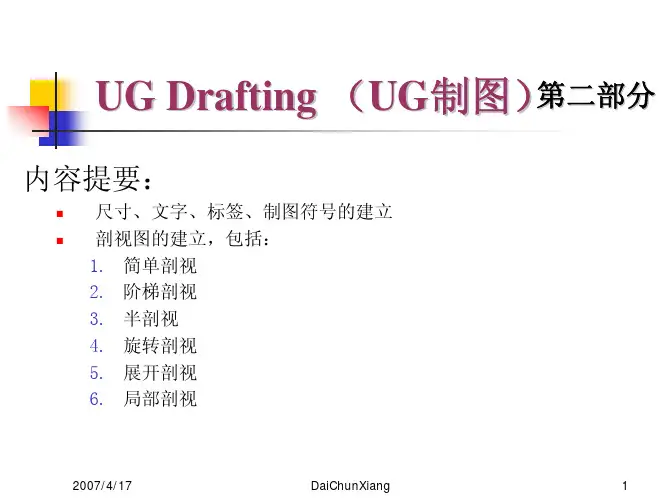

UGNX工程制图-2
DaiChunXiang
39
THANK YOU FOR JOINING US
2007/4/17 DaiChunXiang 40
2007/4/17
DaiChunXiang
25
简单剖视图
用一个平面对模型进行全剖得到的剖视 图。
打开 part 文件 drf_section_1.prt。
2007/4/17
DaiChunXiang
26
设置视图显示参数（View Preferences）
2007/4/17
DaiChunXiang
27
对于装配图，要打开Assembly Crosshatching 选项（按 ，选 Hatching ） 建立局部剖视图的局部边界线（封闭），该边 界线应与父视图即将要创建的局部剖视图（本 例为前视图）相关。（MB3→Expand。） 打开Break Out Section对话框。 按提示操作。
2007/4/17
2007/4/17
DaiChunXiang
35
Annotation Preferences
Annotation Preferences:该对话框里包括尺 寸（Dimensions）、尺寸线/箭头 （Line/Arrow）、文字（Lettering）、符号 （Symbols）、单位（Units）、半径 （Radial）、剖面线（Fill/Hatch）等选项、 参数设置。选中对话框上部不同的选项，对话 框中间部分会出现对应的可选参数。

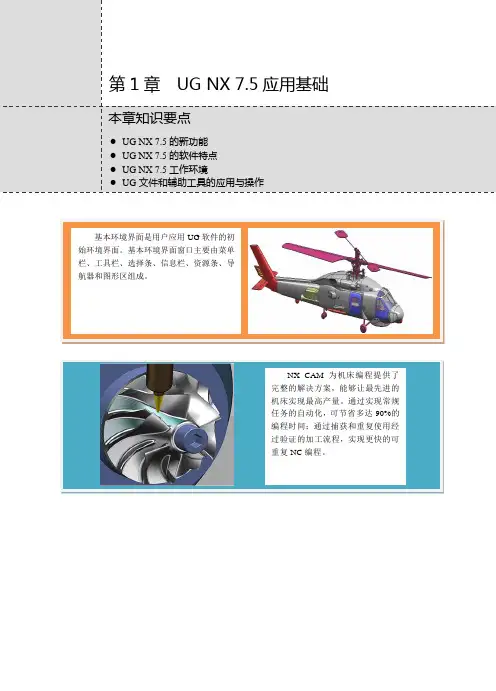

UG NX 7.5数控编程基础与典型范例第1章(1-16)
NX CAM为机床编程提供了完整的解决方案，能够让最先进的机床实现最高产量。
通过实现常规任务的自动化，可节省多达90%的编程时间；通过捕获和重复使用经图1-1 UG NX 7.5启动界面UG NX 7.5新功能体验应用基础图1-2 NX工业产品3．机电系统设计NX将机械、电气和电子设计与分析和制造集成起来，为机电生命周期中的每个阶段提供支持。
NX使MCAD和ECAD领域的双向数据交换变得更加方便，能来帮助协调和加快多部门的机电设计，包括钣金设计、设计。
如图1-4所示为利用UG灵活印刷电路设计模块来设计的图1-4 NX机电系统产品——PCB板应用基础零件加工应用基础图1-9 UG NX 7.5的欢迎界面UG NX 7.5基本环境界面基本环境界面是用户应用UG软件的初始环境界面。
在欢迎界面窗口中单击【标准】工具条上的【新建】按钮，程序弹出【新建】对话框，如图1-10所示。
通过该对话框，用户可以为新建立的模型文件重命名、重设文件保存路径等，最后单击【确定】按钮，随即进入UG NX 7.5的基本环境界面。
命名新文件可更改保存路径图1-10 新建模型文件进入的UG NX 7.5基本环境界面，如图1-11所示。
工具栏信息栏图1-11 基本环境界面基本环境界面窗口主要由菜单栏、工具栏、选择条、信息栏、资源条、导航器和图形区组成，接下来将这几个主要组成部分进行简要介绍。
应用基础图1-13 工具条的调出．选择条选择条中包含了用以控制图形区中特征的选择类型过滤器、选择约束、常规选择过滤图1-14 选择条上的选择工具信息栏主要显示用户即将进行操作的文字提示，它极大地方便了初学者。
图1-15 资源条工具条图1-16 【标准】工具条图1-17 【文件】菜单纸文件和仿真文件的创建。
图1-18 打开先前的模型文件保存文件时，既可以保存当前文件，也可以另存文件，还可以只保存工作部件或者保存书签文件。
在菜单栏上执行【文件】命令，在弹出的【文件】下拉菜单中包括多个文件保存的相关命令，如图1-19所示。
NX7.5三维PMI标注培训
© 2007. Siemens Product Lifecycle Management Software Inc. All rights reserved
Page 24
Siemens PLM Software
标注预设置（续）
方法二：在用户默认设置中设定 设置1，进入 文件实用工具用户默认设置 点击 制图常规标准 然后选择GB制图标准
© 2007. Siemens Product Lifecycle Management Software Inc. All rights reserved
Page 28
Siemens PLM Software
PMI标注管理应用示例
© 2007. Siemens Product Lifecycle Management Software Inc. All rights reserved
Page 10
Siemens PLM Software
PMI的视图创建方法（续）
创建新的视图：在建模导航器中，点击模型视图右键添加视图，输入视图名字。
© 2007. Siemens Product Lifecycle Management Software Inc. All rights reserved
Page 2
Siemens PLM Software
面对的挑战
© 2007. Siemens Product Lifecycle Management Software Inc. All rights reserved
Page 3
Siemens PLM Software
传统的数据传递模式
图纸
图纸
© 2007. Siemens Product Lifecycle Management Software Inc. All rights reserved
工程图标注
为选定图线添加线性尺寸。 为点与点、线与线或线与点之间添加线性尺寸。 为选定圆弧或圆形图线标注半径或直径尺寸。 为选定两条平行的直线或边添加线性对称尺寸或线性直径尺寸。（选择两 条平行的直线或边，单击鼠标右键，然后选择“尺寸类型”-“线性对称” 或“线性直径”） 选两条直线标注角度。 虚交点尺寸（选择第一条曲线，单击鼠标右键，然后选择该交点。选择定 义隐含交点的第二条曲线，然后选择要标注尺寸的元素） 要用弦长、弧长或角度尺寸标注某段圆弧（选择该圆弧，单击鼠标右键， 然后选择“尺寸类型”-“弦长”、“弧长”或“角度”）
7
4.添加工程图尺寸的方法
有以下几种方法可在工程图中添加尺寸： 通用尺寸 基线尺寸 基线集尺寸 同基准尺寸 同基准集尺寸 孔和螺纹 倒角
8
4.1.通用尺寸
通用尺寸
使用“尺寸”命令将工程图尺寸添加到视图。工程图尺寸不会
影响零件的大小，只是在工程图中提供参考。 在“标注”选项卡 -“尺寸”面板 -单击 。 可标注的尺寸有：
注意:一个尺寸被指定为检验尺寸后，如果公差方式更改为“基本”或“引 用”，则检验属性将被删除。 26
5.4.新建或更改尺寸样式
在工程图中的尺寸上单击鼠标右键，然后选择“新建尺寸 样式”或“编辑尺寸样式”，可新建或更改所选尺寸的样 式。
27
5.5.移动尺寸
将尺寸从一个工程视图移动到另一个工程视图。
如果要自动向工程视图中添加多个尺寸，基线尺寸就很有 用。可以指定一个基准，以此来计算尺寸，并选择要标注 尺寸的几何图元。
基线尺寸
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
8
注释首选项
➢单位选项——
控制尺寸精度、角度格式等
➢径向选项——
控制尺寸的样式
角度格式根 据需要可以 设置为度分 秒或者小数 形式。
控制直径符号， 模板已经预设了 用户定义直径符 号%%WCJ01。
Copyright © by Wang Changjian All rights reserved。 人而无信，不知其可。
9
注释首选项
➢零件明细表选项——控制明细
表的样式设置
➢截面选项——
控制明细表的高度等
手工输入 明细表示 时，不要 勾选此项
Copyright © by Wang Changjian All rights reserved。 人而无信，不知其可。
10
尺寸标注
▪ 自动判断
▪ 直径标注
▪ 半径标注 尺寸工具栏直接进入
2
注释首选项
1、控制各类注释的格式、 大小、风格、字体等。
2、根据标注的实际情况可 以适时地调整。
3、模板中进行默认设置。
制图模板中已经做好了默 认设置，使用时只有特殊情 况才进行单独设置。
右键——样式
Copyright © by Wang Changjian All rights reserved。 人而无信，不知其可。
Copyright © by Wang Changjian All rights reserved。 人而无信，不知其可。
Copyright © by Wang Changjian All rights reserved。 人而无信，不知其可。
6
注释首选项
➢文字选项——控制文字的大
小、样式等
控制文字的位置
控制尺寸、附件文本（前后缀）、公 差、常规（注释文本）字符大小，以 及其对应的字体、字体颜色、粗细。
在标注±公差时常需 要单独设置公差的大 小，让其与尺寸字符 大小一致。标注时右 键——样式。
Copyright © by Wang Changjian All rights reserved。 人而无信，不知其可。
14
直径标注
直径较大用部分视图表达式时， 常用半标注的形式，即用对称尺 寸中的柱坐标系命令。
Copyright © by Wang Changjian All rights reserved。 人而无信，不知其可。
15
直径标注
标注螺纹时，用孔 标注的方式，然后 右键——样式—— 径向——直径符号 ——用户定义—— 输入M——确定即可。 也可以用于标注梯 形螺纹Tr,用自定义 的直径符号替换原生直径符号等。
Copyright © by Wang Changjian All rights reserved。 人而无信，不知其可。
4
模板中已经设置好 角度样式，一般情 况下不需要设置。
注释首选项
标注时按 住shift然 后拖动尺 寸，即可 标注出指 引线效果。
控制倒 角尺寸 的样式
狭窄尺寸引 出标注可以 控制文本偏 移距离、指 引线的角度
标注尺 寸时直 接在尺 寸窗口 设置、 右键设
置
控制尺 寸的公 差类型
Copyright © by Wang Changjian All rights reserved。 人而无信，不知其可。
16
半径标注
标注半径时可以用自动判断 尺寸命令、也可以用半径命 令标注，常用过圆心的半径 尺寸命令。
Copyright © by Wang Changjian All rights reserved。 人而无信，不知其可。
17
角度标注
控制角度标注的方式
角度标注时一般默认其 标注方式即可；边与边、 中心线之间角度等的标 注，合理选择标注方式。
NX7.5应用培训
工程图二
标注篇
此教程同样适用 高版本NX学习
2020年8月24日星期一
Copyright © by Wang Changjian All rights reserved。
NX标注内容概述
❖尺寸标注
❖注释首选项
❖注释类标注 焊接符号标注
❖表格的编辑
中心线符号标注
Copyright © by Wang Changjian All rights reserved。 人而无信，不知其可。
5
注释首选项
➢直线/箭头选项——控制直线/箭头的大小、样式等
控制箭 头的样 式类型
模板已 经设置 好，窄 尺寸可 能用到 圆点。
模板中已经设置好 箭头的大小，一般 情况下不需要设置。
控制箭 头的大 小等
H控制基 准符号与 基准的距 离，标注 基准时单 独设置线。
控制基准符 号的大小
控制箭头、尺寸线 的显示颜色和粗细
▪ 角度标注 ▪ 倒角标注
插
各种标注命令 入
—
▪ 尺寸链标注
进入方法 尺
寸
▪ 尺寸基线标注 尺寸标注的方法较多，
▪ 坐标标注
下面只对常用的几种
标注方法进行讲解，
其余命令可自行摸索。
Copyright © by Wang Changjian All rights reserved。 人而用的尺寸标注命令， 快捷键D。
此命令可以实现除了倒 角、螺纹标注以外的所有 的标注。
熟练掌握此命令可以 加快制图速度。
Copyright © by Wang Changjian All rights reserved。 人而无信，不知其可。
12
直径标注
标注剖视图中的圆 柱直径时常用圆柱尺 寸，标注圆形孔时常 用自动判断尺寸或者 孔尺寸、直径尺寸。
3
注释首选项
➢尺寸选项——控制尺寸的样式
控制尺寸边界 和箭头的显示
控制尺寸 的文字所 在的位置： 水平、居 中、尺寸
线上、 垂直于尺 寸线、与 尺寸线成 某一角度
控制箭头 间有无线
控制尺 寸文字 放置在 箭头内、 外、自 动判断
Copyright © by Wang Changjian All rights reserved。 人而无信，不知其可。
Copyright © by Wang Changjian All rights reserved。 人而无信，不知其可。
7
注释首选项
➢符号选项——
控制各种注释符号的样式
控制基准符号的大小。
在标注时模板中已经设置 好各种注释符号的样式， 一般情况下不需要更改， 如有需要可以自行设置。
Copyright © by Wang Changjian All rights reserved。 人而无信，不知其可。
