地埋式一体化污水处理设备工艺流程
地埋式污水处理设备工艺流程
地埋式污水处理设备工艺流程一、预处理阶段：预处理主要是通过物理方法去除污水中的悬浮物和一部分可溶性物质，目的是为了减少后续处理工艺负荷、防止设备堵塞、保护生化菌群等。
1.筛网过滤：将污水通过筛网，去除大颗粒的悬浮固体物质，如树叶、纸屑等。
2.沉淀池处理：将进入沉淀池中的污水进行静置，使较大的悬浮物沉淀至底部，并通过排泥管排出。
3.EQ沉砂池处理：将污水通过EQ沉砂池，用来去除沙和砾石等较大颗粒的固体物质，并通过排泥管排出。
二、生化处理阶段：生化处理是通过生物活性污泥对有机物进行降解和转化，使污水中的有机物得以去除，进而减少水体的污染。
生化处理过程分为好氧生化和厌氧生化两个部分。
1.好氧生化：将预处理后的污水引入好氧生化池中，通过好氧微生物对有机物进行降解，产生二氧化碳、水等无害物质。
好氧生化过程需要供氧，通常会接入曝气系统进行氧气的供应。
2.厌氧生化：将好氧生化后的污水引入厌氧生化池中，通过厌氧微生物对有机物进行进一步的降解和转化，产生少量的沼气（主要是甲烷和二氧化碳）。
三、深度处理阶段：深度处理是为了进一步提高出水质量，去除生化处理中残留的微量污染物、重金属离子等，以达到达标排放的水质要求。
1.活性炭吸附：将厌氧生化后的水引入活性炭吸附池，通过活性炭对水中的有机物、微量污染物进行吸附，提高水质。
2.再次沉淀：将活性炭吸附后的水进入再次沉淀池中，通过沉淀使吸附的物质沉淀到底部，并通过排泥管排出。
3.余氯消毒：为了杀灭细菌和病毒，提高出水的卫生质量，常采用余氯消毒的方式进行处理。
4.滤池过滤：将经过余氯消毒的水通过滤池过滤，去除残留的悬浮物和微生物等微量污染物。
5.出水：经过深度处理的水经过检测合格后，可以直接排放给环境或进行再利用。
地埋式一体化污水处理设施工艺设置

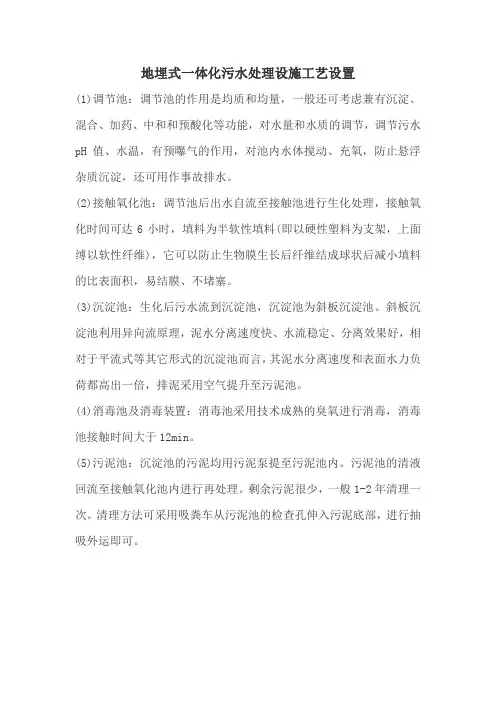

地埋式一体化污水处理设施工艺设置
(1)调节池：调节池的作用是均质和均量，一般还可考虑兼有沉淀、混合、加药、中和和预酸化等功能，对水量和水质的调节，调节污水pH值、水温，有预曝气的作用，对池内水体搅动、充氧，防止悬浮杂质沉淀，还可用作事故排水。
(2)接触氧化池：调节池后出水自流至接触池进行生化处理，接触氧化时间可达6小时，填料为半软性填料(即以硬性塑料为支架，上面缚以软性纤维)，它可以防止生物膜生长后纤维结成球状后减小填料的比表面积，易结膜、不堵塞。
(3)沉淀池：生化后污水流到沉淀池，沉淀池为斜板沉淀池。
斜板沉淀池利用异向流原理，泥水分离速度快、水流稳定、分离效果好，相对于平流式等其它形式的沉淀池而言，其泥水分离速度和表面水力负荷都高出一倍，排泥采用空气提升至污泥池。
(4)消毒池及消毒装置：消毒池采用技术成熟的臭氧进行消毒，消毒池接触时间大于12min。
(5)污泥池：沉淀池的污泥均用污泥泵提至污泥池内。
污泥池的清液回流至接触氧化池内进行再处理。
剩余污泥很少，一般1-2年清理一次。
清理方法可采用吸粪车从污泥池的检查孔伸入污泥底部，进行抽吸外运即可。
WSZ一体化地埋式生活污水处理工艺原理、特点、流程
去除BOD5、COD、NH3-N 于一身，是目前最高效的污水处理设备。
它被广泛应用于高级宾馆,处理后出水不能达一体化地埋式污水处理设备。
去除有机物污染物及氨氮主要依赖于设备中的AO 生物处理工艺。
其工作原理是在A 级，有机物浓度很高，微生物处于缺氧状态，此时微生物为兼性微生物，它们将污水中的有机氮转化分解成NH3-N，同时利用有机碳源作为电子供体，将NO2-N、NO3-N 转换成N2 ，而且还利用部份有机碳源和NH3-N 合成新的细胞物质。
所以A 级池不仅具有一定的有面物去除功能，减轻后续好氧池的有机负荷。
有利于硝化作用的进行，而且依靠原水中存在的较高浓度有机物，完成反硝化作用，最终消除氮的富营养化污染。
在ONH3-N 存在。
为了使有机物得到进一步氧化分解， 同时在碳化作用完成情况下， 硝化作用能顺利进 行。
在 O 级设置有机负荷较低的好氧生物接触氧化池。
在 O 级池中 主要存在好氧微生物及自氧型细菌。
其中好氧微生物将有机物分解成 CO 2 和 H 2O;自氧弄细菌利用有机物分解产生的无机碳或者空气中的CO 作为营养源，将污水中的 NO -N 、NO —— NO 级池的出水流到 A 级池。
为 A 级池提供电子接受体，通过反硝化作用最终消除氮污染。
★工厂生活污水处理、矿山生活污水处理、部队污水处理、学校食堂 污水处理、旅游点污水处理、高速公路服务区收费站污水处理、风景 区污水处理。
★宾馆污水处理、饭店污水处理、疗养院污水处理、医院污水处理。
★住宅小区污水处理、别墅区污水处理、商务楼污水处理、新农村污 水处理、集镇生活污水处理。
★车站污水处理、飞机场污水处理、海港码头污水处理、船舶厂污水 处理。
★水产加工厂污水处理、 畜牧加工厂污水处理、 鲜奶加工厂污水处理和各种工厂的生产、2 2 31、该设备能够处理生活系统综合性废水及其相类似的。
2、设备的二级生物接触氧化处理工艺均采用接触氧化工艺，并比活性污泥地体积小，对水质的适应性好，出水水质稳定，不会产生污泥澎涨。
地埋污水处理设备的操作流程
地埋污水处理设备的操作流程地埋污水处理设备是一种新型的污水处理设备，它接受地下式污水处理方式，具有占地面积小、污水处理效率高、对环境污染小等优点，被广泛应用于城市排水、工业废水处理等领域。
下面介绍地埋污水处理设备的操作流程。
设备准备在进行地埋污水处理设备操作之前，需要对设备进行准备工作。
首先，需要检查设备的各个部件是否完好。
一般检查的内容包括泵、管路、沉淀池、生物池、消毒池等部件是否存在漏水、堵塞等情况。
其次，需要确认设备的电力、水源等运行条件是否充分，以保证设备能够正常运行。
污水进水经过设备准备之后，开始进行污水处理操作。
首先需要将污水引入处理设备。
一般情况下，污水由污水管道引入地埋污水处理设备的进水口。
在进行进水操作时，需要注意污水的流量和污水的水质。
对于进水流量过大的情况，需要适量加添设备的处理本领，以确保设备正常运行；对于水质较差的污水，可以通过投加药剂等方式进行预处理，提高处理效果。
沉淀处理经过进水后，污水进入沉淀池进行沉淀处理。
沉淀池是地埋污水处理设备的关键部件之一，其作用是通过重力作用将悬浮物、沉淀物等污染物质沉淀到底部。
在进行沉淀处理时，需要设置合理的沉淀时间和底部清除周期，避开底部泥污物过多导致设备运行不畅。
生物处理沉淀处理后，污水进入生物池进行生物处理。
生物池是地埋污水处理设备中的紧要构成部分，其能够通过微生物的作用将污染物质分解、转化为无害物质。
生物池的处理效果受很多因素影响，如温度、氧气供应、有机负荷等。
为了确保生物池的正常运转，需要定期对生物池进行监测、加药等操作。
消毒处理在进行生物处理后，污水进入消毒池进行消毒处理。
消毒池是地埋污水处理设备对污水进行灭菌、除臭等处理的关键部件之一、在进行消毒操作时，需要使用合适的消毒剂并依照规定的浓度进行投加，以确保消毒效果。
消毒池的操作周期通常较长，一般依照污水处理负荷和设备运行时间来确定。
出水排放经过消毒处理后，污水进入出水口排放。
一体化地埋式污水处理设备说明书
浮球低液位
说明:浮球都达到高液位后，提升泵可以启动；当浮球都达到低液位时，提 升泵停止。
提升泵手动操作: 步聚: 当电源接线正确、电控柜内开关处于开启状态时，这时电源的指示灯显示为
红色。 将“1 号提升泵”的"手动|停止|自动"选择开关旋转至“手动”状态，“调节
池提升泵 1 号运行”显示为绿色，调节池提升泵 1 号正常运行。如果要关闭 提升泵 1，则将“手动|停止|自动”转旋开关旋转至“停止”状态，“调节池 提升泵 1 号运行”显示为红色，调节池提升泵 1 号停止运转。如果只手动开 启提升泵 2，则将 1 号提升泵的“手动|停止|自动”开关旋转到“停止”状 态，将 2 号提升泵的“手动|停止|自动”开关旋转到“手动”状态。“调节 池提升泵 2 号运行”显示为绿色，调节池提升泵 2 号正常运行。如果要关闭 提升泵 2，则将“手动|停止|自动”转旋开关旋转至“停止”状态，“调节池 提升泵 2 号运行”显示为红色，调节池提升泵 2 号停止运转。 提升泵自动操作： 步聚: 当电源接线正确、电控柜内开关处于开启状态时，这时电源的指示灯显示为 红色。 如果准备只自动开启 1 号提升泵：则将 1 号提升泵的“手动|停止|自动”开 关旋转到“自动”状态，则将 2 号提升泵的“手动|停止|自动”开关旋转到 “停止”状态；1 号泵将根据调节池的液位情况，自动高开低起。 如果准备只自动开启 2 号提升泵：则将 2 号提升泵的“手动|停止|自动”开 关旋转到“自动”状态，则将 1 号提升泵的“手动|停止|自动”开关旋转到 “停止”状态；2 号泵将根据调节池的液位情况，自动高开低起。
D、污泥泵 污泥泵手动操作： "手动|停止|自动"选择开关旋转至“手动”状态，“污泥泵运行”显示为绿

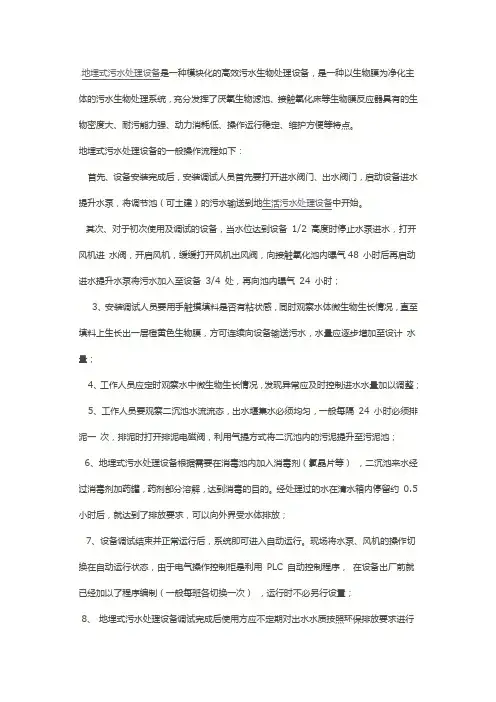

地埋式污水处理设备的操作流程
地埋式污水处理设备是一种模块化的高效污水生物处理设备，是一种以生物膜为净化主体的污水生物处理系统，充分发挥了厌氧生物滤池、接触氧化床等生物膜反应器具有的生物密度大、耐污能力强、动力消耗低、操作运行稳定、维护方便等特点。
地埋式污水处理设备的一般操作流程如下：首先、设备安装完成后，安装调试人员首先要打开进水阀门、出水阀门，启动设备进水提升水泵，将调节池（可土建）的污水输送到地生活污水处理设备中开始。
其次、对于初次使用及调试的设备，当水位达到设备1/2 高度时停止水泵进水，打开风机进水阀，开启风机，缓缓打开风机出风阀，向接触氧化池内曝气48 小时后再启动进水提升水泵将污水加入至设备3/4 处，再向池内曝气24 小时；3、安装调试人员要用手触摸填料是否有粘状感，同时观察水体微生物生长情况，直至填料上生长出一层橙黄色生物膜，方可连续向设备输送污水，水量应逐步增加至设计水量；4、工作人员应定时观察水中微生物生长情况，发现异常应及时控制进水水量加以调整；5、工作人员要观察二沉池水流流态，出水堰集水必须均匀，一般每隔24 小时必须排泥一次，排泥时打开排泥电磁阀，利用气提方式将二沉池内的污泥提升至污泥池；6、地埋式污水处理设备根据需要在消毒池内加入消毒剂（氯晶片等），二沉池来水经过消毒剂加药罐，药剂部分溶解，达到消毒的目的。
经处理过的水在清水箱内停留约0.5 小时后，就达到了排放要求，可以向外界受水体排放；7、设备调试结束并正常运行后，系统即可进入自动运行。
现场将水泵、风机的操作切换在自动运行状态，由于电气操作控制柜是利用PLC 自动控制程序，在设备出厂前就已经加以了程序编制（一般每班各切换一次），运行时不必另行设置；8、地埋式污水处理设备调试完成后使用方应不定期对出水水质按照环保排放要求进行检测，以保证地埋式污水处理设备正常运行。
地埋式一体化污水处理设备工艺流程
地埋式一体化污水处理设备工艺流程地埋式一体化污水处理设备工艺流程图地埋式一体化污水处理设备的优点一、WHF-AO系列污水处理设备可埋入地表以下，地表可用为绿化或广场用地，因此该设备不占地表面积，不需盖房，更不需采暖保湿。
二、WHF-AO系列污水处理设备由二级池子组成，一级为钢筋混凝土结构，埋深较大，另一组为钢结构，埋深较浅。
钢结构池采用国内首创的互穿网络防腐涂料进行防腐。
它是一种橡胶网络与塑料网络互相贯穿形成互穿网络聚合物.它能耐酸、碱、盐、汽油、耐老化、耐冲磨、能带锈防锈。
设备一般涂刷该涂料之后，防腐寿命可达12年以上。
三、WHF-AO系列污水处理设备中的AO生物处理工艺采用推流式生物接触氧化池，它的处理效果优于完全混合式或二、三级串联完全混合式生物接触氧化池。
并且它比活性污泥池体积小，对水质适应性强，耐冲击性能好，出水水质稳定，不会产生污泥膨胀。
同时在生物接触氧化池中采用了新型弹性立体填料，它具有实际比表面积大，微生物挂膜、脱膜方便，在同样有机负荷条件下，比其它填料对有机物的去除率高，能提高空气中的氧在水中的溶解度。
四、由于在AO生物处理工艺中采用了生物接触氧化池，其填料的体积负荷比较低，微生物处于自身氧化阶段，因此产泥量较少。
此外，生物接触氧化池所产生污泥的含水率远远低于活性污泥池所产生污泥的含水量。
因此，污水经WSZ 系列污水处理设备后所产生的污泥量较少，一般仅需90天左右排一次泥。
五、WHF-AO系列污水处理设备除采用了常规的鼓风机消音措施外（如隔振垫、消音器等）还在鼓风机房内壁设置了新型吸音材料，使设备运行时的噪音低于50分贝，减轻了对周围环境的影响。
地埋式污水设备适用于什么场地一、宾馆、疗养院、医院、学校、住宅小区、别墅小区等生活污水的处理二、水产加工厂、牲畜加工厂、鲜奶加工厂等生产废水的处理。
地埋式污水处理设备具体工作流程
地埋式污水处理设备具体工作流程
格栅井→调节池→地埋式污水处理设备(包括厌氧池、缺氧池、好氧池)→二沉池→消毒池→排放。
格栅：一般设置在调节池前格栅井内，以拦截生活污水中较大颗粒的悬浮物，保证后续设备的正常运行，防止损坏后续设备。
调节池：对污水中酸碱浓度、温度、水量进行调节，保证设备正常运行。
另外通过重力作用使污水中较大悬浮物沉淀。
厌氧池、缺氧池、好氧池：是地埋式生活污水处理的核心，污水进入生物反应池后，通过搅拌使污水与活性污泥接触，微生物发酵过程中的需氧量由鼓风机供给，池中的微生物将污水中的有机物氧化分解，为自身的繁殖和生长提供营养和能量，同时降低污水中的COD浓度。
二沉池：污水从接触氧化池出来后进入二沉池，二沉池的主要作用是部分污泥回流，保证平衡。
消毒池：已经处理过的污水在排放前，需根据要求在消毒池内进行消毒，以杀死污水中的微生物，如大肠杆菌等，消毒主要用于满足对污水处理排放有细菌指标方面要求的场合。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
地埋式一体化污水处理设备工艺流程
地埋式一体化污水处理设备工艺流程图
地埋式一体化污水处理设备的优点
一、WHF-AO系列污水处理设备可埋入地表以下，地表可用为绿化或广场用地，因此该设备不占地表面积，不需盖房，更不需采暖保湿。
二、WHF-AO系列污水处理设备由二级池子组成，一级为钢筋混凝土结构，埋深较大，另一组为钢结构，埋深较浅。
钢结构池采用国内首创的互穿网络防腐涂料进行防腐。
它是一种橡胶网络与塑料网络互相贯穿形成互穿网络聚合物.它能耐酸、碱、盐、汽油、耐老化、耐冲磨、能带锈防锈。
设备一般涂刷该涂料之后，防腐寿命可达12年以上。
三、WHF-AO系列污水处理设备中的AO生物处理工艺采用推流式生物接触氧化池，它的处理效果优于完全混合式或二、三级串联完全混合式生物接触氧化池。
并且它比活性污泥池体积小，对水质适应性强，耐冲击性能好，出水水质稳定，不会产生污泥膨胀。
同时在生物接触氧化池中采用了新型弹性立体填料，它具有实际比表面积大，微生物挂膜、脱膜方便，在同样有机负荷条件下，比其它填料对有机物的去除率高，能提高空气中的氧在水中的溶解度。
四、由于在AO生物处理工艺中采用了生物接触氧化池，其填料的体积负荷比较低，微生物处于自身氧化阶段，因此产泥量较少。
此外，生物接触氧化池所产生污泥的含水率远远低于活性污泥池所产生污泥的含水量。
因此，污水经WSZ 系列污水处理设备后所产生的污泥量较少，一般仅需90天左右排一次泥。
五、WHF-AO系列污水处理设备除采用了常规的鼓风机消音措施外（如隔振垫、消音器等）还在鼓风机房内壁设置了新型吸音材料，使设备运行时的噪音低于50分贝，减轻了对周围环境的影响。
地埋式污水设备适用于什么场地
一、宾馆、疗养院、医院、学校、住宅小区、别墅小区等生活污水的处理
二、水产加工厂、牲畜加工厂、鲜奶加工厂等生产废水的处理。
