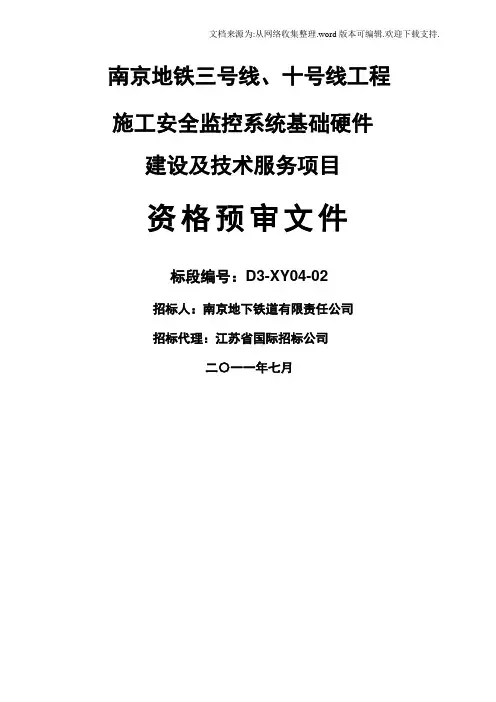

南京地铁三号线,十号线施工安全监控系统资审文件
南京地铁三号线、十号线工程施工安全监控系统基础硬件建设及技术服务项目资格预审文件标段编号：D3-XY04-02招标人：南京地下铁道有限责任公司招标代理：江苏省国际招标公司二〇一一年七月总目录第一章资格预审公告 ......................................... 错误!未定义书签。
第二章资格预审申请须知.................................. 错误!未定义书签。
第三章初步用户需求 ......................................... 错误!未定义书签。
第四章预审申请文件格式.................................. 错误!未定义书签。
第一章资格预审公告南京地铁三号线、十号线工程，经国务院批准立项，工程所需资金通过南京市财政拨款和自筹获得，现已落实，并将部分资金用于本工程合同项下的合理支付。
江苏省国际招标公司（以下简称“招标代理”）受南京地下铁道有限责任公司（以下简称“招标人”）的委托，就南京地铁三号线、十号线工程施工安全监控系统基础硬件建设及技术服务项目（标段号：D3-XY04-02）进行国内公开招标。
本次招标将进行资格预审，对向招标人提交资格预审文件的独立法人（以下简称“申请人”）的资格进行评审，只有通过资格预审的合格申请人才能参加正式投标。
现将资格预审的相关事项公告如下：1 工程概况南京地铁三号线、十号线工程远程监控系统是一个运用互联网、视频技术实行远程监测、监控的综合性管理系统，包括以下四个方面的内容：1）安全风险管理信息系统；2）工点视频监控系统；3）项目部控制中心考勤系统；4）盾构机监控系统。
本次招标范围为南京地铁工程远程监控系统的基础硬件建设。
2 招标范围2.1 招标内容本次招标（监控系统基础硬件建设）包括建设分公司（所街）远程监控中心、各项目部监控中心、各工点视频监控系统和盾构机监控系统的基础硬件（含服务器、UPS电源、宽带路由器等）采购，初次安装施工、联网调试以及运行维护阶段的技术支持（不含软件部分）。
地铁综合监控系统解决方案
方案概述综合监控系统通过对轨道交通各个自动化系统的信息集中来实现集成和互联系统功能，并利用信息集中的优势为使用者提供综合服务。
综合监控系统作为一个综合信息化平台，集成了多个子系统的中央级功能，并同信号、自动售检票等系统的中央级互联，掌握全线设备的运行情况，负责管辖范围内设备监控与调度，其设备主要设置在控制中心，面向的操作对象是运营部门的环调、电调及维修人员。
在中央级可以对整个线路各个站点系统管辖范围内设备运行状态、故障情况进行监视，并向各个站点发布指令，统一指挥、协调各个站点的运行，信号、自动售检票、综合监控等系统均设有中央级。
系统组成综合监控系统是一个功能强大的、开放的、模块化的、可扩展的分布式控制系统,是一个集成和互连了多个子系统的综合系统。
综合监控系统的集成部分包括了供电监控(PSCADA)、环境与设备监控(BAS)、站台屏蔽门(PSD)、有线广播(PA)、闭路电视(CCTV)等子系统,并预留了门禁系统(IAS);互连部分包括了列车自动监控(A TS)、火灾自动报警(FAS)、传输(TS)、时钟(CL K)、无线通信(RC)、自动售检票(AFC)、乘客信息(PIS)、轨道交通指挥中心(TCC)、通信专业集中告警设备等子系统。
综合监控系统由位于控制中心(OCC)的中心系统、网络管理系统(NMS),位于各车站的车站系统,以及位于车辆段的车辆段系统、后备中心系统、培训管理系统(TMS)、设备维护系统(DMS)等组成。
系统纵向分为中心和车站监控系统设备两层。
综合监控系统的网络大致可以分为三部分，即主干传输网、中央和车站局域网和现场总线网络。
主干传输网络，用于综合监控系统控制中心与各车站、车辆段局域网的连接。
主干传输网络通过通信系统提供的单模光纤实现连接。
中央、车站和车辆段与主干网的连接采用1000Mbps单模光纤接口。
主干传输网的交换设备应为工业级的以太网交换机。
主干网采用冗余双环拓扑结构进行构建；局域网包括控制中心、各车站、车辆段的综合监控系统内部局域网。
南京地铁三号线综合监控系统网络设计
５ ． ４ 路 由通 告
ＯＳ Ｐ Ｆ 需 要 将 本 机 的 直 连 网 段 根 据 需 要 通 告 给 ＯＳ Ｐ Ｆ 进
［ ６ ］徐 劲松 ，陈抒凡 城轨交通综合 监控系统的冗余设 计卟 市轨道交通 ，２ ０ ０ ８ ， ２ ３（ ５ ）：２ ９ — ３ ２
通 ，２ ０ ０ ９ ，２ ２（ ６）：３ ３ — ３ ５ ．
５ ． ２ 区域 （ Ａｒ ｅ ａ）
ＯＳ Ｐ Ｆ 引入 区域的概 念是 为了 隔离和 区分 自治 系统 内的 各部分 ，并 由此减少路 由器 必须维护的整个 自治系统的信息 量 ，一个 自治系统可 以划分 为多个 区域 。ＯＳ Ｐ Ｆ 使用Ａ ｒ ｅ ａ 实现 了分层模 式 ，即骨干 区域 （ 也 叫做ａ ｒ ｅ ａ ０ ）和 非骨干 区域 。 骨干 区域和 非骨干 区域 主要根 据功能划分 ，骨干 区域负责 的 主要 功能是 Ｉ Ｐ 包快速 和有效 的传输 ，互 联ＯＳ Ｐ Ｆ 其他 区域 类 型 。南京三号线综合监控系统所有运行ＯＳ Ｐ Ｆ 的交换机均 需集 成或者 互联 每个站点 的子 系统 ，服务器等设 备 ，的 网络地位 相等 ，全网只运行一个ＯＳ Ｐ Ｆ 骨干区域 （ Ａ ｒ ｅ ａ ０ ）即可 。 区域号用一个３ ２ ｂ ｉ ｔ 的整 数来标识 ，可以定 义为Ｉ Ｐ ａ ｄ ｄ ｒ ｅ ｓ ｓ
通． ２ ０ １ ０ 年第６ 期 ［ ２ ］王毅 明 ，雷军环 ． 虚拟局域 网Ｖ Ｌ Ａ Ｎ ￣ ］ ｔ 分及路 由Ｕ １ 信息技术
２ ０ ０ ３ ，２ ７（ ３）：３ ８ — ４ Ｏ ．
０ ） ，罗杰康 交换机采用Ｉ Ｐ ａ ｄ ｒ ｄ ｅ ｓ ｓ 格 式。
５ ． ３ 开 销规 划
６ 结柬 语
南京地铁综合监控系统
EMCS PIS
有机统一的平台
CLK PA CCTV PSD FAS ACS
COM
信息共享平台与运营管理
综合监控系统是国际地铁发展的
主流，是国内地铁发展的趋势
欧洲 巴黎地铁14号线 里昂地铁 西班牙马德里地铁 毕巴尔巴额地铁
北美 纽约地铁 新泽西轻轨 墨西哥地铁
亚洲 韩国仁川地 铁 韩国汉城地 铁 新加坡地铁 香港地铁 深圳地铁 北京城市轻
PA
SCADA
PSD
TA
ACC
与BAS的接口
控制中心接口
与BAS的接口
车站接口
与SIG的接口
控制中心接口
与SIG的接口
车站接口
与FAS的接口
控制中心接口
与FAS的接口
车站接口
与PIS的接口
控制中心接口
与PIS的接口
车站接口
与CCTV的接口
五．南京地铁IMS人机界面
车载系统
PA UPS监视
BAS CCTV FAS
SIG
PSD AFC
PIቤተ መጻሕፍቲ ባይዱ FG
接入交换机×1
接入交换机×4 16 检修楼4层
接入交换机×5 28 办公楼5层
接入交换机×3 15 信号楼3层
接入交换机×1 1 停车列检库
接入交换机×1 6 联合检修库 月检库
LIF/ESC
车辆段IMS 信息工作站
17 检修车间1层
地铁运营特性
乘客
运
输
服
务
目的地
快速、安全、准时、舒适、便利
列车运行 系统
客运服务 系统 地铁运营系统
检修保障 系统
系统 联动
时空 概念
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1简介
南京地铁三号线综合监控系统采用国电南瑞科技股份有限公司自主研发的RT21_ISCS系统，该系统针对轨道交通领域特点，采用先进的计算机、网络、通讯、自动控制技术设计完成。
南京地铁三号线综合监控系统是一个大型分布式系统，共有29个车站、1个控制中心（南京南站）、1个车场、1个车辆段，网络系统比较庞大，网络规模属于城域网。
整个综合监控网络设计分为三层：中央级ISCS系统（CISCS）、骨干网、车站级ISCS系统（SISCS）。
骨干网由南京熊猫信息产业有限公司负责建设，CISCS和SISCS由南瑞自行设计完成。
南瑞采用了双机双网的冗余网络结构，很好的保证了ISCS系统的实时性、鲁棒性、灵活性、互联性，从而保证整个系统拥有可靠、稳定的数据传输能力。
2网络整体设计
这个网络设计分为内部网络和外部网络两部分，内部网络实现中心、车站互联以及站内互联，外部网络实现ISCS与子系统的互联。
南京三号线综合监控网络结构复杂，内部网络拓扑结构为分布式（逻辑结构为树型、物理结构为星型），骨干网网络拓扑结构为环型，外部网络拓扑结构多样，参见详细介绍。
2.1内部网络结构（不包含PSCADA）
综合监控保证每一个车站域（有可能多个车站为一个车站域，一个车站域只能有一组服务器）都是一个独立的广播域，中心可以和所有的车站进行点对点的互联，车站可以和中心进行点对点的互联，同属于一个车站域内的车站可以进行组播以及点对点的互联。
所有车站均为独立车站域的系统且无复式工作站或者复式工作站不通过综合监控网络，组播不通过骨干网传输。
有多个车站为一个车站域的系统或者复式工作站需要通过综合监控网络，组播需要经过骨干网传输。
南京三号线属于前者。
工作站
工作站
维调工作站
大屏幕控制器
大屏幕系统
工作站
C I S C S 系 统 结 构 示 意 图
FEP 2
FEP 110站
报表打印机×3
彩色图形激光
彩色事件激光网管工作站2网管服务器
网管工作站1
交换机
黑白激光
打印机NMS
图 1 CISCS 系统结构
图 2 典型站ISCS 系统结构
2.2 子系统互联网络结构
综合监控与子系统互联有两种方式：交换机直连和C306L 转接。
交换机直连方式如图 3所示：
服务器
至其他操作员工作站
图 3 交换机直连方式
C306L 转接方式如图 4所示：
FEP
FEP 服务器
操作员工作站
图 4 C306L 转接方式
2.3 网络冗余方式
综合监控采用双网冗余机制，当任一网络发生故障，另一备份网络马上自动切换为工作网络。
具体数据流如下图所示（其中操作员工作站等同与前置FEP 及子系统网络）。
注意：尽管综合监控支持双网冗余，但网络故障都必须尽快处理，保障整个网络的可靠稳定运行。
服务器
操作员工作站
1
服务器
正常情况
服务器异常情况
服务器
客户端异常情况
操作员工作站2
操作员工作站2
操作员工作站1
操作员工作站2
操作员工作站1
2.4 网络安全策略
综合监控和子系统互联策略：每一个子系统都是一个独立的广播域且是一个独立的冲突域，综合监控及子系统的网关配置在综合监控的交换机上。
综合监控通过VLAN 隔离保证：1、所有网络配置满足综合监控规定的才能实现和综合监控的互联；2、所有子系统的数据只能和综合监控连接交换机上的节点通信，原则上综合监控不支持子系统利用综合监控网络组网（但南京三号线ACS 例外）；3、综合监控保证所有的子系统之间不存在广播或者组播影响。
2.5
网络VLAN 划分
综合监控1~100，每个车站拥有独立的VLAN ，VLAN_ID 等同车站号。
必须保证每个车站每个直连的子系统有一个不冲突的网关。
为保证不冲突，可以使用IP 第二段和第三段进行区分。
建议给综合监控一个A 类网址。
表 1 网络VLAN 划分
3三号线具体互联关系
3.1PSCADA
PSCADA只在中心直连ISCS的FEP，对于网关及IP分配，综合监控不做限制。
3.2BAS
BAS属于设备直连，只需要按照综合监控需求配置网关即可。
3.3FAS
FAS属于设备（主机单独网卡）直连，只需要按照综合监控需求配置网关即可。
3.4ATS
ATS属于设备直连，只需要按照综合监控需求配置网关即可。
3.5PA
PA在中心直连ISCS的FEP，对于网关及IP分配，综合监控不做限制。
PA在车站属于设备直连，只需要按照综合监控需求配置网关即可。
3.6CCTV
CCTV在中心通过交换机与综合监控互联（单网），交换机需要划分综合监控要求的VLAN，设备需要按照综合监控需求配置网关即可。
由于CCTV组播视频信息需要传送到车站，所以综合监控中心及车站交换机Trunk线需要允许CCTV所属VLAN的信息通过主干网传输。
且车站需要增加CCTV所属的VLAN，并且从该VLAN引出专用网线到车站可以视频的综合监控工作站（该工作站需要3块网卡，分别接综合监控A、B网及视频）。
3.7AFC
AFC属于设备直连，只需要按照综合监控需求配置网关即可。
3.8PIS
PIS只在中心直连ISCS的FEP，对于网关及IP分配，综合监控不做限制。
3.9PSD
PSD通过交换机与综合监控互联（单网），交换机需要划分综合监控要求的VLAN，设备需要按照综合监控需求配置网关即可。
3.10ACS
ACS属于设备（主机单独网卡）直连，只需要按照综合监控需求配置网关即可。
ACS利用综合监控组网，综合监控只支持其中心<——>车站单播通信（不支持组播及广播）。
3.11TA
TA只在中心直连ISCS的FEP，对于网关及IP分配，综合监控不做限制。
