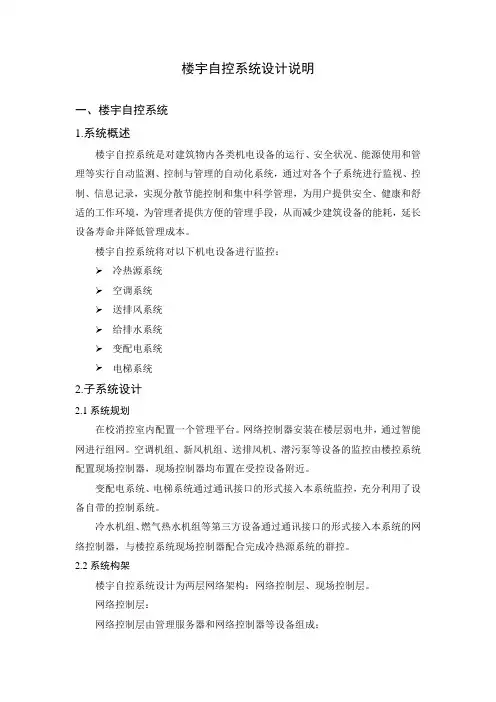

楼宇自控系统设计说明
楼宇自控系统设计说明一、楼宇自控系统1.系统概述楼宇自控系统是对建筑物内各类机电设备的运行、安全状况、能源使用和管理等实行自动监测、控制与管理的自动化系统，通过对各个子系统进行监视、控制、信息记录，实现分散节能控制和集中科学管理，为用户提供安全、健康和舒适的工作环境，为管理者提供方便的管理手段，从而减少建筑设备的能耗，延长设备寿命并降低管理成本。
楼宇自控系统将对以下机电设备进行监控：➢冷热源系统➢空调系统➢送排风系统➢给排水系统➢变配电系统➢电梯系统2.子系统设计2.1系统规划在校消控室内配置一个管理平台。
网络控制器安装在楼层弱电井，通过智能网进行组网。
空调机组、新风机组、送排风机、潜污泵等设备的监控由楼控系统配置现场控制器，现场控制器均布置在受控设备附近。
变配电系统、电梯系统通过通讯接口的形式接入本系统监控，充分利用了设备自带的控制系统。
冷水机组、燃气热水机组等第三方设备通过通讯接口的形式接入本系统的网络控制器，与楼控系统现场控制器配合完成冷热源系统的群控。
2.2系统构架楼宇自控系统设计为两层网络架构：网络控制层、现场控制层。
网络控制层：网络控制层由管理服务器和网络控制器等设备组成；管理服务器处于楼宇自控系统的最高监视与管理层，它通过智能网连接网络控制器，通过人机交互界面，实现对各机电子系统的集中监视与管理。
支持浏览器访问，浏览器界面可以支持构架显示、窗口推出、动画和参数变量值动态显示，支持查询，实现带有口令验证的安全管理操作控制，也可以支持多媒体技术，应用视频、图像和音响等技术，使报警监视和设备管理图形界面生动直观。
网络控制器通过双绞线通讯网络连接各楼层的现场控制器，将各种机电设备的实时运行状况集成，其功能主要是实现网络匹配和信息传递，具有总线控制功能和提供WEB 服务，可以通过BACnet 、Modbus 等开放协议进行有效的系统集成，突破了传统的系统集成只能在管理服务器实施的局限性。
现场控制层：现场控制层网络采用现场总线技术实现建筑内现场控制器之间的通讯，既可满足传送管理服务器下达指令的任务，又可及时向管理服务器反馈建筑设备的信息。
酒店楼宇自控系统设计方案
酒店楼宇自控系统设计方案1. 引言酒店楼宇自控系统是指通过现代化技术手段对酒店楼宇内的设备、设施进行监控和控制的系统。
其设计目标是提高酒店楼宇的能源效率、舒适度和安全性，降低运营成本，提升用户体验。
本文将详细介绍酒店楼宇自控系统的设计方案。
2. 系统架构酒店楼宇自控系统的架构可以分为以下几个部分：2.1 传感器和执行器传感器是酒店楼宇自控系统的眼睛和耳朵，用于感知楼宇内各种参数的变化，如温度、湿度、光照等。
执行器则是系统的手脚，用于控制各种设备的操作，如空调、照明、窗帘等。
传感器和执行器通过无线传输或有线连接与中控设备进行通信。
2.2 中控设备中控设备是酒店楼宇自控系统的大脑，负责收集传感器数据、分析处理，并发送控制指令给执行器。
中控设备通常配备有强大的计算和存储能力，并支持远程访问和控制。
2.3 用户界面用户界面是酒店楼宇自控系统的窗口，用于展示楼宇状态、操作设备。
用户界面可以是基于手机、平板电脑或电视的应用程序，也可以是大屏幕显示器或触摸屏设备。
2.4 通信网络通信网络是酒店楼宇自控系统的血脉，用于传输传感器数据、控制指令和用户请求。
通信网络可以是有线网络（如Ethernet），也可以是无线网络（如Wi-Fi、蓝牙、Zigbee等）。
3. 功能设计酒店楼宇自控系统具备以下几个主要功能：3.1 温湿度控制系统可以通过控制空调设备来调节室内的温度和湿度。
传感器实时监测房间内温湿度数据，并反馈给中控设备。
中控设备根据设定的温湿度范围，自动控制空调设备的运行状态。
3.2 照明控制系统可以控制酒店房间内的照明设备。
通过传感器感知房间内光照强度，中控设备可以根据需要自动调节灯光的亮度和颜色。
3.3 窗帘控制系统可以控制窗帘设备。
通过传感器监测室外光照强度和室内温度，中控设备可以根据设定的策略自动调节窗帘的开合程度。
3.4 安防监控系统可以通过摄像头和传感器实时监控酒店楼宇的安全状况。
中控设备可以检测到异常情况（如火警、煤气泄漏等），并发出警报或自动采取相应措施。
楼宇自控系统系统架构设计及功能说明
楼宇自控系统系统架构设计及功能说明1系统架构设计说明本工程的楼宇自控系统的配置遵循分散控制、集中监视、资源和信息共享的基本原则，构成一个符合工业化标准的集散型控制系统，并能体现系统的先进性、成熟性、开放性、标准化、可扩展性、安全性与可靠性。
1.1系统架构的开放性和可集成程度要求楼宇自控系统作为弱电系统集成工程中最重要的系统，其开放性与可集成程度对整个弱电系统集成工程至关重要。
首先，楼宇自控系统出于控制与监视的必要目的，必须具有集成能力，便于集成大量的设备，这些设备可能使用开放的协议，也可能是非开放的私有协议；无论使用何种协议，楼宇自控系统必须有能力将其集成到自身系统中来。
针对本工程,楼宇自控系统需要集成的系统包括:变配电系统及模拟机专用UPS供电系统（三级）。
除此之外，楼宇自控系统还需要对上一层面弱电系统集成进行开放，便于弱电系统对楼宇自控本身进行集成。
我们仔细分析一下不难看出，对各子系统进行管理的原因除了各家都有自己的品牌、通讯协议、网络架构等等以外，系统集成商和建设者们考虑最多的应该就是系统的安全性的问题,也就是说各子系统自身出了问题不应该殃及到其它系统。
然而对于我们系统集成商来说，站在用户的角度考虑问题才应该是我们工作的起点，业主或是系统使用者是多么希望能够在一个统一的平台上进行对自己的大厦或是建筑进行全面综合的管理，而不用在众多的计算机和操作平台之间进行繁琐的切换，同时这样也能够充分的利用、发挥和共享各子系统的硬件设备和软件资源，使系统的配置不仅得到最大的优化，同时也大大的降低整个系统的造价成本。
对于大厦的楼宇自控系统BAS来说，就需要对系统的开放性与可集成程度进行严格要求，只有在这种严格的要求下选择的系统，才可以为用户今后的弱电系统集成提供可能。
系统具有的集成与开放优势如下：•数据库层面的开放支持系统支持多种业内流行的数据库，用户只需根据需要定制相关的软件。
包括：MicrosoftSQLServer支持Oracle支持IBMDB2支持•对开放系统的支持楼宇自控系统对于业内开放的系统进行支持尤为关键。
楼宇自控系统技术方案
楼宇自控系统技术方案楼宇自控系统是一种先进的建筑自动化技术，旨在通过自动化和智能化控制系统来管理和监控整个楼宇内部的各种设施，如照明、暖通空调、电力、安防等，以提高效率、降低能耗、保障人员安全和舒适性。
以下为一些技术方案：1.控制系统架构楼宇自控系统的应用需求较高，其主要架构应包含客户端、服务端、系统接口和数据库。
客户端通过显示器对系统进行人机交互，服务端作为控制中心，通过各种传感器和执行器来控制和监控系统，系统接口用于与其他系统的数据交换，数据库用于存储和处理相关数据。
2.传感器和执行器传感器和执行器是楼宇自控系统的关键部件。
其目的在于将现场数据收集和控制信号传输到系统中。
传感器包括温度传感器、湿度传感器、光照度传感器、二氧化碳传感器等，执行器则包括调光器、控制器、阀门等。
3.智能控制算法楼宇自控系统需要采用智能控制算法，以满足不同控制目标的需求。
例如，需要根据时间、人员、气候等因素来控制照明、暖通、电力等设施的开启和关闭。
同时，系统还应支持个性化设置，允许用户根据需求自由设置控制规则。
4.平台适配性楼宇自控系统应具有较高的平台适配性，兼容不同的硬件和软件平台。
用户可以选择不同的设备来使用该系统，这包括PC、智能手机和平板电脑等。
同时，系统还应能够与其他建筑自动化系统兼容，以实现数据集成和协同操作。
5.网络通信能力楼宇自控系统必须具有良好的网络通信能力，以实现远程监控和控制。
用户可以通过手机或电脑等设备实现远程控制和监测，方便企业或个人进行管理。
系统应该支持TCP/IP、HTTP、HTTPS等常用协议。
6.安全性能对于自控系统来说，安全性也是非常重要的。
系统应该提供安全认证机制，以确保只有授权人员才能访问系统。
同时，系统还应该具有防御黑客攻击的能力，防止病毒和木马等恶意软件入侵。
系统数据应该进行密钥加密保护，确保数据的机密性、完整性和可用性。
总结：楼宇自控系统是一个极具实用性的实用技术，能够为企事业单位提高管理效率并降低成本。
楼宇自控系统设计方案
4.通讯网络：构建稳定的有线和无线的通讯网络，确保数据传输的低延迟和高可靠性。
五、合法合规性
1.系统设计遵守国家和地方的建筑节能标准、智能建筑设计规范等相关法律法规。
2.设备选型符合国家强制性产品认证（CCC）要求，确保设备质量和安全。
四、设备选型
1.传感器：选用高精度、高可靠性、低功耗的传感器，满足环境参数监测需求。
2.执行器：选用响应速度快、控制精度高、安全可靠的执行器，实现对环境参数的调节。
3.控制器：选用具备良好扩展性、兼容性和可编程性的控制器，满足系统控制需求。
4.通讯设备：采用有线和无线相结合的通讯方式，确保系统数据传输的实时性和可靠性。
五、合法合规性
1.符合国家相关法律法规，如《建筑节能设计标准》、《智能建筑设计标准》等。
2.选用符合国家标准的设备，确保系统安全可靠。
3.遵循国家网络安全法律法规，确保系统数据安全。
六、实施与验收
1.制定详细的施工方案，确保施工过程中对建筑内环境和设备的影响降至最低。
2.按照国家相关标准进行验收，确保系统达到设计要求。
（2）控制层：采用可编程逻辑控制器（PLC）作为核心控制器，实现对设备层的实时监控与控制。
（3）管理层：通过计算机、服务器等设备，实现对整个楼宇自控系统的管理与监控。
2.功能设计
（1）能源管理：监测建筑内各用能设备的能耗情况，分析能源消耗趋势，制定合理的节能策略。
（2）环境监测与控制：实时监测建筑内温度、湿度、空气质量等参数，并根据需求进行调节。
-控制层：采用分布式的控制单元，对设备层进行集中管理和控制。
-管理层：通过中央监控系统，实现数据分析和高级管理功能。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
• 第二步：集成结构设计。主要评估系统集成 对象在系统集成中要实现的功能、交互的信息 量大小、支持的协议类型等内容，结合厂家产 品的性价比情况，进行集成结构设计。如优先 选用开放性好、协议支持类型多、联动控制效 果好、对集成信息交互能力较强，通过专用网 关在管理层网络进行集成的控制层集成方案。
• 第三步：拓扑结构设计。主要评估系统 对以前系统的兼容性，以后的扩展性， 综合考虑网络结构和集成方案等内容， 对拓扑结构进行设计。如优先考虑上面 拓扑结构中的架构S5—2／$5-4。
• 第四步：数据结构设计。主要评估系统 实时数据库的规模、对实时数据库的归 档要求和实时数据库的综合利用情况， 结合厂家HMI软件对数据库软件内嵌的情 况进行设计。如优先选用内嵌SQL Se rve r数据库模块并外配SQL Server数据 库软件的架构。
• 第五步：硬件结构设计。主要评估系统监控 信息点的分布情况、监控信息的处理精度要求、 联动控制时监控信息之间关联度大小、投资成 本概算等情况．结合厂家产品的技术指标与性 价比．综合前面对网络结构、集成结构与拓扑 结构的设计进行硬件结构设计。如优先考虑采 用集中t／o、分布式I／O并存的分布式控制结 构，将关联度大的监控信息尽可能由一台控制 器进行集中管理，降低联动控制的故障率，优 化网络中的数据流。
• 7.5、上位机系统通过管理层网络既可以直接管理DDC 控制系统，又可以同时借助网络控制器间接管理DDC 控制系统 • 主要特征：采用管理层和控制层两层架构；在管理 层DDC控制器、网络控制器同层连接，上位机管理系 统对DDC控制器的控制可直接下达，也可由网络控制 器转发。 • 优点：系统架构完全开放，扩展性好。 • 缺点：管理层管理控制难度加大，且对朱DDC控制器 的要求较高。
• 3、软件结构 • 目前，楼宇白控系统的软件结构主要有C／S和B ／S两种。 • 4、硬件结构 • 楼宇自控系统的硬件设计一般采用模块化结构．在进 行设计时，应对控制方式、控制站规模、信号采集方 式、信号处理精度和模块的I／O密度等进行规划，使 硬件设备扩展灵活，控制可靠、处理能力和处理精度 等满足应用要求。硬件结构的规划建议如表3。
• 表6上位机系统通过网络适配器直接管理 DDC控制系统 • 架构2及其变形． • 与架构1的区别是：用网络控制器或适配 器加FCN2 s2-2 用PC连接网关实现集成 s2-3：用DDC连接网关．实现集成 s2-4，集成网关直接连控制网集成 s2-5：用网络控制器作集成 S2-1：增加FCN2
9、小结
• 上面讨论了楼宇自控系统架构设计需考 虑的几个主要问题。由于具体的架构设 计非常灵活，故最后就架构设计作一个 小结，提供一个在架构设计中进行系统 思考的方法。具体描述如下：
• 第一步：网络结构设计。主要评估目前 各厂家产品的技术指标、各厂家产品对 协议的支持情况，系统的规模、预计投 入的资金等内容．进行网络结构设计。 如优先选择目前通用性好、扩展性好、 产品选型范围较广的BACnet协议架构， 在管理层采用以太网，在控制层采用MS ／TP网的双层网络结构。
• • • • •
应用实例： 江森的ADS、M3、M5系统 奥莱斯的WebCTRL系统 霍尼韦尔Excel5000系统 应用场合：系统规模较大，或作后续扩 展，对外网络的连接有较高的要求。 • 架构3及其变形
• • • •
S3-1．增加FCN2 S3-2.在管理层连接网关，实现系统集成 S3-3.在控制层连接网关实现系统集成 S1-4.在控制层连接集成网关，在管理层 连接路由器 • S1-5. 集成网关和路由器均链接到管理 层
7．1、上位机系统通过网卡直接管理DDC控制系 统(表5)
• 主要特征描述：系统仅有控制网．上位机管理系统通过 网卡与控制层相连。 • 优点：简单、经济、适用，系统调试方便快捷。 • 缺点：扩展性不好。 • 应用实例： • (])霍尼韦尔ExceI5000系统中采用XPCS00接C-Bus总线。 • (2)采用SLTA-10接LON总线。 • 应用场合：中、小型项目应用 (500点监控规模以下)， 系统无后续扩展要求。对系统处理速度与可靠性要求不 高。
应用实例： （1）加拿大的可信系统 （2）加拿大的Delta系统 (3)艾顿BACtalk系统 （4）卓林系统 应用场合：系统规模较大，或作后续扩展，同时对系 统的开放性要求很高。
• • • • • •
架构5及其变形 S5-1．增加FCN2 S5-2.在管理层连接网关，实现系统集成 S5-3.在控制层连接网关实现系统集成 S5-4. 集成网关与路由器均连接在管理层 S5-5. 在控制层连接集成网关，在管理层链接 路由器
7.3、上位机系统通过管理层 网络和网络控制器间接管理 DDC控制系统
• 主要特征：采用管理层和控制层两层架 构，管理层连接网络控制器，上位机管 理系统同时连接多台网络控制器。 • 优点：可着重设计高性价比的网络控制 器，提高系统的整体性能。架构设计简 洁，扩展性好、性价比高。 • 缺点：投入费用相对较高。
• 第六步：软件结构设计。主要评估系统监控信 息的综合利用情况(如对信息的控制要求，分 析处理要求、信息发布要求等)、操作业务的 变更要求，参与监控系统操作的人员素质、系 统以后的升级改造与扩容等情况，进行设计。 如优先选用对实时监控处理能力较强的c／s架 构充当楼宇自控系统的监控管理，当对信息发 布要求较高时，再增设WEB月E务器进行转换的 c／s．B／S架构并存的方案。
8、其他 8.1、软件点规模升级
• 软件点规模是衡量监控软件对变量标签 管理能力的一个标准。不同厂家的监控 软件在架构设计时，应考虑系统的监控 规模有多大。
8.2、操作系统平台选择
• 操作系统平台是指监控软件必须基于的软件环 境，几乎所有的厂家产品均是基于Windows平 台开发的。无特殊要求时，默认选择Windows 平台。(如对可靠性有特殊要求时)，也可选 Unix或Linux平台。由于支持跨平台的产品不 多．在产品选型时会受到一定的限制。目前支 持跨平台的产品有美国奥莱斯的WebCTRL系统 等。
9、拓扑结构
• 当网络的规模较大或网络异构时．可配置路由器对网络 规模进行扩展；当第三方系统接入时可配置集成网关解 决系统之间的互连与互操作问题。因此，在网络结构与 拓扑连接上有多种选择。根据楼宇自控系统中DDC控制 器、网络控制器、路由器、集成网关、上位机监控系统 等各部件互连与互操作的解决方案，一般常用的拓扑结 构有以下五类： • 根据路由器与集成网关的接入层次．每种拓扑结构又有 多种具体的连接变形。
7.4、上位机系统通过管理层 网络直接管理DDC控制系统
• 主要特征：采用管理层和控制层两层架构，管理层连 接DDC控制器，上位机管理系统同时连接多台DDC控制 器。 • 优点：DDC直接与上位机管理系统连接，结构简介， 控制管理指令直接下达给DDC，控制过程简化。 • 缺点：对DDC控制要求较高。 • 应用实例：西门子S600系统。 • 应用场合：系统规模较大，或作后续扩展，对外网络 的连接要求不高。
5、系统集成结构
• 随着建筑智能化程度的提高．人们对建筑设备的控制管理不再停留在简单 地在控制室集中进行远程开\停机操作和单机环境参数的优化控制．而是上升 到系统全局的优化控制。影响建筑设备联动控制的因素也不再局限于楼宇自 控系统内部，如检测到火灾报警时．空调设备需立即停机、通风设备立即进 入防排烟工况运行、启动消防广播组织人员疏散、启动疏散指示系统、电梯 迫降底层等；再如当检测到防盗报警时．将迅速启动门禁系统对相关的门禁 点和停车场出入口进行门禁管制、打开报警现场的照明系统、调用CCTV监控 系统对报警现场与过程进行录像、启动广播系统通知有关人员迅速进入现场 处理事故等。 • 上面这些看似简单的联动工作，其实已经涉及到了智能建筑中楼宇自控系统、 防盗报警系统、火灾报警系统、视频监控系统、门禁系统、广播系统、照明 系统、停车场管理系统、电子公告与信息发布等多个弱电子系统的工作配合 问题。由于各子系统各自独立发展，系统之间的互连与互操作必须进行专门 的集成设计。根据集成设计实现的途径．集成方式大致分为控制层集成和管 理层集成。各种集成方式的特点与应用场合简单描述如表4。
楼宇自控系统的架构设计
1、概述
• 通常,一个好的架构设计可以方便地融入各种成熟、 先进的技术，产品选型范围广．具有较高的性价比； 可方便系统升级；能适应未来一定时期的发展要求, 扩展性好；系统运行维护的备品备件容易获得．开 放性与兼容性好。因此．系统架构设计是系统设计 的基础与灵魂．系统架构的技术水准决定了能否实 现系统的关键功能，决定了系统设备的选型与协调 配合以及系统投入运行后的维护与扩展升级等方面。 下面针对楼宇自控系统发展的技术现状．从网络、 软件、硬件、数据等方面的结构与集成方案进行分 析，希望提供一种楼宇自控系统架构设计的系统分 析方法。
8．3软件系统升级
• 软件系统升级指软件功能升级或软件版本 升级。基于c／s架构的系统， • 软件系统升级时应考虑客户端和服务器同时升 级，并且还会涉及到所有硬件配置的调整问题， 通常会有较大的麻烦。而基于B／S架构的系统， 软件升级时只要对服务器部分进行升级就可以 了，对系统功能提升的适应性较好。
表5上位机系统通过网卡直 接管理DDC控制系统
• • • • • 架构1及其变形 s1-1．增增加FCN2 s1-2. 用PC连接网关，实现系统集成 s1-3.用DDC连接网关实现系统集成 s1-4.将集成网关直接连到控制层网．实 现集成
s1-2. 用PC连接网关，实现系统集成
s1-3.用DDC连接网关实现系统集成
• • • • • •
架构4及其变形 S4-1．增加FCN2 S4-2.在管理层连接网关，实现系统集成 S4-3.在控制层连接网关实现系统集成 S4-4. 集成网关与路由器均连接在管理层 S4-5. 在控制层连接集成网关，在管理层链接 路由器
7.5、上位机系统通过管理层网络既可以直 接管理DDC控制系统，又可以同时借助网络 控制器间接管理DDC控制系统
