第七章 肋骨型线图
肋骨型线图
第一节 肋骨型线图的组和表达内容
一.主尺度栏 在图纸的右上方列有主尺度栏:包括总长垂线间长、型宽、 型深，吃水、肋距和梁拱等。
二.肋骨型线图图形
1.肋骨型线 肋骨型线是以型线图为依据，在各个肋位处剖切平面与船 体外板型表面的交线在投影面上投影，表达肋骨型线实形. 由于船体左右对称，在中线面左面画尾至中站面各肋骨型 线；在中线面右面画首至中站面各肋骨型线。 肋骨型线用细实线表示。 一般间隔一档绘制一根，通常逢双号绘制。
目录
1 第一节 肋骨型线图的组成和表达内容 2 第二节 识读肋骨型线图 3 第三节 绘制肋骨型线图
概述
船体放样中作为肋骨型线，外板接缝线和船体结构放样的 依据。 绘制外板展开图，作为伸长肋骨型线，求肋骨型线实长和 确定构件位置的依据。 绘制其他图样，作为选取或剖切求的所需船体横剖面形状 的依据。
第二节 识读肋骨型线图
1.了解外板边界 相邻两条纵向接缝线和两条横向接缝线所围成图形即为一 块外板投影。
2.了解外板的布置和数量
(1)先了解外板列数 由纵向接缝数目确定。 例：#40-#60肋位之间有K×A、A×B、B×C、C×D、 D×S、S×E六条纵向焊缝，可确定左右两舷共11列。 (2)再了解每一列板由几块钢板组成 由一列外板中的横向接缝线的数目确定该列外板的钢板数。
2.外板接缝线
外板接缝线是外板之间的连接线，表达全船外板的排列和 每块板形状。 (1)边接缝线：纵向接缝，图中须写其名称，如A×B、 B×C等； (2)端接缝线：相邻同一列外板横向接缝； (3)分段接缝线：相邻分段接缝线。 图中一般接缝线用细实线表示，分段接缝线用斜栅线表示。
3.构件交线
船体构件如甲板、平台、外底纵骨、旁桁材、旁内龙骨、 内底边板、舷侧纵桁、舭龙骨等与外板交线投影。 构件交线在图中采用简化线表示，须用文字写明构件名称， 并表示其位置。
第二篇第七章肋骨型线图
第二节 识读肋骨型线图
１、了解外板的边界 ２、了解外板的布置和数量 ３、了解构件的位置
2 - 13
１、了解外板的边界
要想了解外板在肋骨型 线图上的投影形状，首 先要知道外板的边界构 成。外板的横向边界通 常是由横向分段接缝线 或总段接缝线构成· ， 外板的纵向边界通常是 由各列板之间的纵向边 接缝线构成。相邻两条 纵向接缝线和相邻两条 横向接缝线所围成的边 界就构成了一块外板。
2-3
第一节
肋骨型线图的组成和表达 内容
一、主尺度栏 二、肋骨型线图图形 三、肋骨型线图中常用的图线及其含义
2-4
一、主尺度栏
肋骨型线图属于全船性图样，在图纸的右上方列有 主尺度栏，包括总长、垂线间长、型宽、型深 、吃水、肋距和梁拱等。
2-5
二、肋骨型线图图形
肋骨型线图的视图与型线图中的横剖线图比较相似 ，不同的是横剖线图中的横剖线是10等分或20 等 分垂线间长的横向剖切平面与船体型表面形成 的交线， 横剖面形状；而肋骨型线图中的肋骨线则是以型线 图为依据，用通过各肋位处的横向平面〔 肋骨 平面）为剖切平面剖切船体与船体型表面形成 的交线，它表示各肋位处的船体肋骨型线的真 实形状。
外板接缝线
④ 由首柱结构图中提供的高度值和在型线图的半 宽水线图中量得的半宽值，在肋骨型线图中确 定首柱接缝线的最低点； ⑤ 连接上述各点，即为肋骨型线图中的首柱接缝 线。
2 - 25
三、加深图线和标注尺寸
按图线要求加深，加深时注意肋骨型线的 光顺加深后、标注构件的定位尺如
2 - 26
四、注写编号及名称、编写主尺 度栏和填写标题栏
2 - 15
了解外板的布置和数量
(2)了解每一列板由几块钢板组成：由于在每列外 板中，相邻两道横向接缝线围成一块板，从一 列外板中的横向接缝线的数目就可以确定组成 该列外板的钢板数。综合各列外板的钢板数， 就可以确定全船所需的钢板数量。 #40~#42 、#48~#50和#58~#60 肋位处各有一个横 向分段线，所以整个区间的外板共由22 块钢板 组成
肋骨型线图识读与绘制-教学案例(精)
肋骨型线图识读度与绘制案例1：150T冷藏船肋骨型线图的读图案例：150T冷藏船肋骨型线图（详图见工程图纸一栏）：以150T冷藏船为例来说明识读肋骨型线图的方法与步骤。
一．了解外板的形状外板的形状是由外板的边界构成的，要想了解外板在肋骨型线图上的投影形状，先要确定外板的纵横边界。
外板的纵向通常是由各列板之间的纵向边接缝线构成，其横向边界通常是由横向分段接缝线或总段接缝线构成。
相邻的两条纵向接缝线和相邻的两条横向接缝线所围成的图形即表示一块外板的投影形状。
二．了解外板的布置和数量1.了解外板的列数。
图中由相邻两条边接缝形成的一列板，称为列板。
从边接缝的数目就可确定外板的列数。
GB/T4476-84《金属船体制图》中规定：外板板的编号用大写的拉丁字母加阿拉伯顺序数来命名各列板。
其中平板龙骨为K列板，舷顶列板为S列板，其余各列板自平板龙骨向舷顶列板依次用A、B、C、D……来命名，即平板龙骨两侧的船底板为A列板，与A列板相邻的列板为B列板，其余依此类推，。
K列板与A列板之间的接缝线称为K×A接缝，其他依此类推。
图中的#48～#60肋位之间有K×A、A×B、B×C、C×D、D×S、S×E六条纵向接缝线，由此可知主甲板以下有K、A、B、D、S、E列板，其中K列板只有一列（对称中线面布置），其余列板左右舷各一列，从而确定外板的列数左右舷共为11列。
而在#58～#70肋位之间有K×A、A×C、C×D、D×S、S×E 五条纵向接缝线，由此可知主甲板以下有K、A、D、S、E列板，其中K 列板只有一列，其余列板左右舷各一列，从而确定外板的列数左右舷共为9列。
2.了解每一列板由几块钢板组成。
由于在每列外板中，相邻两道横向接缝围成一块板，从一列外板中的横向接缝线的数目就可以确定该列外板的钢板数，综合各列外板的钢板数，就可以确定全船所需的钢板数量。
第七章 肋骨型线图和外板展开图
A KX
1500 CXE 内 板 线 底 边
BXC
BXE
1000 500 BL
250
0
首 部 平 台 边 线
SX G
FX S
AXE
# 136
EX F
# 134
BX E
舭 肘 板 顶 线
舷 侧 纵 桁
# 132
肋 板 边 线
#130
A KX
旁 桁 材
பைடு நூலகம்#128
CX E
# 126
B AX
内 底 板 边 线
二 板 线 甲 边
3000WL
20
ExF
A xB
Bx
4000WL
130
E
首 平 边 部 台 线
舷 纵 侧 桁
4000WL
Ex F
3000WL
2000WL
舭 板 线 肘 顶
Ax E
2000WL
120
Cx E
Dx E
30
Dx E
CxD
舭 板 线 肘 顶
Bx E
A xB
1000WL 500WL BL
Ax E

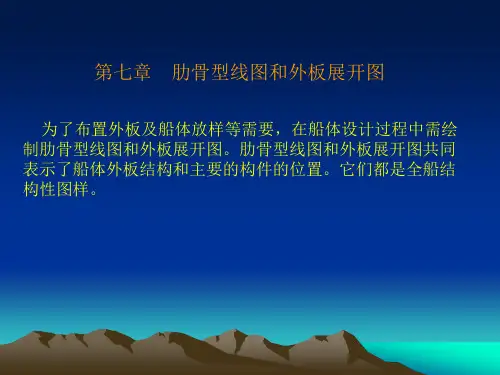

第七章
肋骨型线图和外板展开图
为了布置外板及船体放样等需要，在船体设计过程中需绘 制肋骨型线图和外板展开图。肋骨型线图和外板展开图共同 表示了船体外板结构和主要的构件的位置。它们都是全船结 构性图样。
§7.1、肋骨型线图
肋骨型线图是表示船体肋骨型线形状、外板接缝排列及甲板、平台和 各纵向构件布置的图样，是全船性结构图样之一。 主要用途是： 1、）船体放样中，作为肋骨型线、外板接缝线和船体结构放样的依据。 2、）绘制外板展开图时，作为伸长肋骨型线，求取肋骨型线实长和确 定构件位置的依据。 3、）绘制其他船舶图样时，作为选取或剖切求得所需船体横剖面形状的 依据。
什么是外板展开图
什么是外板展开图？一、前言外板展开图是船上一张必备的重要图纸，是一张完整地表示全船外板结构的图样，目前，相当多的船舶驾驶员尤其是船长、大副对该图不太熟悉，一知半解，看不懂图中所表达的真实含义，以致在船舶监造、修理过程中因无法识读外板展开图船体外板展开图一、前言外板展开图是船上一张必备的重要图纸，是一张完整地表示全船外板结构的图样，目前，相当多的船舶驾驶员尤其是船长、大副对该图不太熟悉，一知半解，看不懂图中所表达的真实含义，以致在船舶监造、修理过程中因无法识读外板展开图而不能正常监造和影响修船质量。
本文以常见的中小型杂货船外板展开图为例简单介绍该图的用途、特点、表达形式及如何正确识读。
二、外板展开图的主要用途外板展开图主要用途如下：(1) 表示全船外板的排列、厚度及外板上开口的位置等，是修造船时确定船体钢板的规格和数量，作为订货或备料的主要依据。
(2) 与肋骨型线图配合，确定外板的边、端接缝和外板并板的位置，作为船体放样时的依据。
(3) 作为计算船体重量和重心位置的依据之一。
(4) 作为绘制分段结构图的参考。
三、外板展开图的展开方法为表示全船各张外板下料时的实际大小和形状，最理想的应该是把整个船体外壳完全“摊平”即展开，画出它的展开图形。
但是船体外壳通常是一个具有双重曲度的复杂曲面，在几何上属于不可展的表面，实际上是不可能将整个外板完全摊平的。
为了解决这一矛盾，船图中采用了一种独特的表达方法。
这就是只展开船体表面的横向曲度(即只把肋骨型线伸直)，纵向曲度不予展开，仍维持原来在垂直面上的投影长度，肋距和首尾轮廓形状都不改变。
这样就得到了船体外板的近似展开图。
即外板展开图中钢板的宽度与其实际尺寸相同，而钢板的长度是投影长度，小于实际尺寸。
这个展开过程如下图。
这样得到的外板展开图，虽然不表示每张外板展开后的真实形状，但仍能直观地反映出全船外板的结构和板缝的分布情况。
由于船体形状和外板排列都对称于中线面，所以外板展开图只画全船展开图形的一半，习惯上只画右侧外板的展开图。
7-肋骨型线图与外板展开图
7.1.1 肋骨型线图的表达内容
肋骨型线图是由主尺度栏与一个肋骨型线图视图组 成。 主尺度栏一般列在图纸右上方，内容包括：总长、 垂线间长、型宽、型深、吃水、肋距和梁拱等。 肋骨型线图与型线图中的横剖线图有些相似，不同 点在于： 横剖线图中的横剖线是用１０或２０等分垂线间长的横 向平面作为剖切面与船体型表面的交线；而肋骨型 线图中的肋骨型线是用通过各肋位的横向平面即肋 骨平面作为剖切平面与船体型表面的交线。 它表示了各肋位处的船体肋骨型线的真实形状。
7.1.1 肋骨型线图的表达内容
２． 外板接缝线 • • 它是外板之间的连接线，表示了全船外板的 排列和外板的投影形状。 外板接缝线有三种： 外板纵向接缝的投影。 ② 端接缝线：是同一列外板中，相邻两块外板间 接缝的投影，即外板横向接缝的投影。 ③ 分段接缝线：是相邻两分段间接缝的投影。 ① 边接缝线：是相邻两列外板间接缝的投影，即
7.1.3 绘制肋骨型线图的步骤
5. 绘首柱接缝线 • ①根据首柱结构图提供的接缝位置，在型线图的 半宽水线图中画出首柱接缝线，并用纸条录取首 柱接缝线与水线、甲板边线、外板顶线、舷墙顶 线交点的半宽值; • ②把纸条放在肋骨型线图相应的水线上。记录下 首柱接缝线的相应半宽值，比例不同应换算;
7.1.3 绘制肋骨型线图的步骤
7.1.3 绘制肋骨型线图的步骤
• ②端接缝线和横向分段线的画法。 根据外板展开图确定端接缝纵向位置，在型线图的 半宽水线图和纵剖线图上相应位置处作平面剖切船 体(即垂直线)，余下作法与肋骨型线相同。如果端 接缝只是一段，则取相应横剖线的一部分。 横向分段接缝线的做法，要根据船体分段划分图， 定出分段的具体位置，然后用作端接缝线的方法作 出横向分段接缝线。
5. 绘首柱接缝线 • ③把纸条放在型线图的基线上，记录下首柱接缝线与 甲板边线、外板顶线、舷墙顶线的交点，并过这些点 作基线的垂直线，此垂直线与肋骨型线图中的甲板边 线、外板顶线和舷墙顶线的相应交点即为首柱接缝线 的交点; • ④由首柱结构图中提供的高度值和在型线图的半宽水 线图中量得的半宽值，在肋骨型线图中确定首柱接缝 线的最低点; • ⑤连接上述各点，即为肋骨型线图中的首柱接缝线。
第二篇第七章肋骨型线图
３、了解构件的位置
3 ．了解构件的位置 构件的位置由各种构件交线和假想连线决定。根据线条的 表达含义并通过图中给出的文字标注及相应线条的定 位尺寸，就可大体确定构件的位置。 图2-7-1 中#40~#60肋位之间，内底距基线高度为800mm, 旁桁材距中线距离为1650mm,从# 25 肋位设置到# 47 肋位，舭龙骨从# 24 肋位设置到# 48 肋位，等等。 识读肋骨型线图时，构件位置的确定可参阅基本结构图和 中横剖面图。板的接缝线的识读，还可对照相应船舶 的外板展开图。
外板接缝线
④ 由首柱结构图中提供的高度值和在型线图的半 宽水线图中量得的半宽值，在肋骨型线图中确 定首柱接缝线的最低点； ⑤ 连接上述各点，即为肋骨型线图中的首柱接缝 线。
2 - 25
三、加深图线和标注尺寸
按图线要求加深，加深时注意肋骨型线的 光顺加深后、标注构件的定位尺如
2 - 26
四、注写编号及名称、编写主尺 度栏和填写标题栏
2-8
肋骨型线图图形
2 外板接缝线 外板接缝线表示出全船外板的排列和各块外板的形状。它 可分3 种: ( l ）边接缝线：胎体纵向相邻两列外板间接缝的投影。图 中须注写其名称，如A B 、B C等。 ( 2 ）端接缝线：同一列外板中相邻两块外板间接缝的投 影，即外板横向接缝的投影； ( 3 ）分段接缝线：相邻两分段间接缝的投影。它可分为 横向分段接缝线（沿肋骨围长方和纵向分段接缝线（ 沿船长方向）。 图中一般接缝线用细实线表示．分段接缝线用斜栅线表示
2-4
一、主尺度栏
肋骨型线图属于全船性图样，在图纸的右上方列有 主尺度栏，包括总长、垂线间长、型宽、型深 、吃水、肋距和梁拱等。
2-5
二、肋骨型线图图形
外板展开
船体外板近似展开三要素： 1）基准线的确定 2）纵横理论线实长的求取 3）肋骨弯度（又称冲势）值大小和方 向的确定 肋骨弯度值大小： x=k/(L2+k2)· M 注意：外板展开图上的肋骨弯度方向和 肋骨型线图上肋骨曲线的弯曲方向永远 是一致的。
1）在适当位置作一直线，并在其上 定出伸长后的各肋骨线、横接缝线 与测地线交点A、B、…G各点； 2）过D为作测地线的垂线MN，考虑冲势方 向，作一与MN相距为冲势值x的平行线； 3）以D为圆心，47号肋骨的上、下段 实长为半径作圆弧交上述平行线与P、 Q两点；
f e
f”
e” d” c” b” a”
0 D 90 O52
C L
横剖面图
由于准线与基准肋骨弧线成十字 相交，这种展开外板的方法称为 十字线法。
作出52号肋骨理论线在 O52点处的肋骨弯度大小
m k
L
K—肋骨型线图上O52 O53长 M—肋骨型线图上O52D长
L
样棒C 样棒B
下缝线 实长
上缝线 实长
测地线 实长
样棒A
O53
O54
求取纵横理论线的实 长：
1）基准线的确定 2）纵横理论线实长的求取 3）肋骨弯度（又称冲势）值大小和方向的 确定 注意：外板展开图上的肋骨弯度方向和肋骨 型线图上肋骨曲线的弯曲方向永远是一致的。
十字线法展开外板
#54 # 53
#52 #51 #50
左边横剖面图所示的外板，各肋 骨线相互近似平行，可把#52肋 骨作为基准肋骨 连接它的弦线，过其最大横曲度 处O52点（或近于肋骨弦线的中 点），作基准肋骨弧线的法线。 延伸法线与各肋骨线相交于O54、 O53、 O51、 O50各点，这根法线 即作为展开外板的准线。
