涉及滑动变阻器的动态电路变化分析
电路动态变化的常见情况及分析方法
电路动态变化的常见情况及分析⽅法2019-08-29电路动态分析是电学中⼀类⾮常典型的题型，它能综合考查学⽣对闭合电路欧姆定律的掌握，对电路结构的认识，以及对串、并联电路的基本特点等知识的应⽤，是⼀类考查学⽣分析能⼒、推理能⼒的好题.对不同的动态电路，引发的变化原因不同，但在分析⽅法上都⼤同⼩异.⼀、引起电路动态变化的原因归结起来，引起电路动态变化的原因有如下⼏种情况：1.滑动变阻器滑⽚的位置改变2.电路中开关的闭合、断开、或者换向3.⾮理想电表对电路的测试4.电容器结构的改变5.电路出现故障（断路或短路）6.电路中有传感器等敏感元件⼆、电路动态变化的基本分析⽅法1.程序法（1）基本思路：电路结构的变化，引起某部分电阻R的变化，引起总电阻R总的变化，引起⼲路电流I总的变化，引起路端电压U端的变化，引起固定⽀路上电流和电压的变化.（2）判定总电阻变化情况的规律a.当外电路的任何⼀个电阻增⼤（减⼩）时，电路的总电阻⼀定增⼤（减⼩）b.若开关的通、断使串联的⽤电器增多时，电路的总电阻增⼤；若开关的通、断使并联的⽀路增多时，电路的总电阻减⼩.图1c.如图所⽰分压电路中，滑动变阻器可视为由两段电阻构成，其中⼀段与⽤电器并联，另⼀段与并联部分串联.设滑动变阻器的总电阻为R0，灯炮的电阻为R灯，与灯泡并联的那⼀段电阻为R，则分压器的总电阻为：R总=R0-R+RR灯R+R灯=R0-R2R+R灯=R0-11R+R灯R2.由此可以看出，当R减⼩时，R总增⼤；当R增⼤时，R总减⼩.2.极限法：因变阻器滑⽚滑动引起电路变化的问题，可将变阻器的滑动端分别滑⾄两个极端去讨论，进⽽得出⼀般变化情况的⽅法.3.特殊值法：对于某些双臂环路问题，可以采取代⼊特殊值去判定，从⽽得出⼀般结论.三、例析图2例1如图所⽰，电源电动势E=8V，内阻不为零，电灯A标有“10V，10W”字样，电灯B标有“8V，20W”字样，滑动变阻器的总电阻为6Ω，闭合开关S，当滑动触头P由a端向b端滑动的过程中（不考虑电灯电阻的变化）A.电流表的⽰数⼀直增⼤，电压表的⽰数⼀直减⼩B.电流表的⽰数⼀直减⼩，电压表的⽰数⼀直增⼤C.电流表的⽰数先增⼤后减⼩，电压表的⽰数先减⼩后增⼤D.电流表的⽰数先减⼩后增⼤，电压表的⽰数先增⼤后减⼩解析图⽰电路是滑动变阻器R上部分与灯泡A串联，下部分与灯泡B串联，然后再并联，当P位置改变，导致总电阻变化，从⽽引起电流表、电压表⽰数变化.要知道P由a端向b端滑动过程中，总电阻怎样变化，必须要知道两灯泡的电阻.由P=U2R得：R=U2P，所以，RA=10210Ω，RB=8220Ω=3.2 Ω.⼜知R滑=6Ω，所以P由a端向b端滑动过程中，上⾯⽀路的电阻总⼤于下⾯⽀路的电阻，且相差越来越⼤，故R总减⼩.由此可直接判断出电压表⽰数减⼩，电流表⽰数增⼤.正确答案为A.点评本题属于滑动变阻器滑⽚位置变化⽽引起的电路动态变化，由于是双臂环路问题，故采取了算出具体数值，由极端法讨论的分析⽅法.例2如图所⽰，⼀理想变压器原线圈接⼊交流电源，副线圈电路中R1、R2、R3和R4均为固定电阻，开关S是闭合的，V1和V2为理想电压表，读数分别为U1和U2；A1、A2和A3为理想电流表，读数分别为I1、I2和I3.现断开S，U1数值不变，下列推断中正确的是（）.图3A.U2变⼩，I3变⼩B.U2不变，I3变⼤C.I1变⼩，I2变⼩D.I1变⼤，I2变⼤解析因为U1不变，由U1U2=n1n2可得U2不变，断开S后，副线圈所在电路电阻R变⼤，由I2=U2R可知，电流I2减⼩.由U1I1=U2I2得I1=U2I2U1，故I1减⼩.电阻R3两端电压U3=U2-I2R1，故U3变⼤，I3=U3R2变⼤.综合可得正确答案为B、C.点评本题是由于电路中开关断开，引起电阻变化，导致各部分电阻上的电压和通过的电流变化.由程序法进⾏动态电路分析的问题.图4例3两个定值电阻R1、R2串联后接在输出电压U稳定且等于12 V的直流电源上，有⼈把⼀个内阻不是远⼤于R1、R2的电压表接在R1两端，如图所⽰，电压表的⽰数为8V.如果他把此电压表改接在R2两端，则电压表的⽰数将（）.A.⼩于4VB.等于4VC.⼤于4V⼩于8VD.等于或⼤于8V解析电压表在电路中有双重⾝份，⼀⽅⾯，它能显⽰⾃⾝两端的电压，另⼀⽅⾯，它⼜有⼀定的电阻.此题中电压表先与R1并联，读数为8V，则R2上分得的电压为4V.⽽当电压表与R2并联时，其并联后的电阻要⽐R2⼩，⽽此时R1的阻值要⽐原先R1与电压表并联的阻值⼤，此时R1分得的电压⼤于8V，R2与电压表并联后分得的电压⼩于4V.正确答案为A.点评⾮理想电表接⼊电路中时，相当于改变了电路结构，从⽽使各部分电压、电流发⽣相应变化.注：本⽂为⽹友上传，不代表本站观点，与本站⽴场⽆关。
九年级物理 动态电路分析及计算
一、动态电路部分第一种类型：滑动变阻器的滑片P 的位置的变化引起电路中电学物理量的变化（一）．串联电路中滑动变阻器的滑片P 的位置的变化引起的变化例一、如图1，是典型的伏安法测电阻的实验电路图，当滑片P 向右移动时，请你判断A 表和V 表的变化。
分析；先确定电路，再看电阻的变化，再根据欧姆定律判断电流的变化，最后根据欧姆定律的变形公式判断电压的变化。
针对练习（1）、如图2，当滑片P 向左移动时，A 表和V 表将如何变化。
（2）、如图3，当滑片P 向左移动时，A 表和V 表将如何变化（3）、在如图4所示电路中，当闭合开关后，滑动变阻器的滑动片P 向右移动时（ ）(A)电流表示数变大，灯变暗。
(B)电流表示数变小，灯变亮。
(C)电压表示数不变，灯变亮。
(D)电压表示数不变，灯变暗。
（4）、在如图5所示电路中，当闭合开关后，滑动变阻器的滑动片P 向右移动时（ ）(A)电压表示数变大，灯变暗。
(B)电压表示数变小，灯变亮。
(C)电流表示数变小，灯变亮。
(D)电流表示数不变，灯变暗。
（二）、并联电路中滑动变阻器的滑片P 的位置的变化引起的变化图1 图2 图3 图4图5 图6例二、如图6，当滑片P 向右移动时，A 1表、A 2表和V 表将如何变化？分析：先确定电路，然后看准每个电表分别测的谁的电压和电流值，再根据欧姆定律判断变化，欧姆定律无法判断的再用电路的电流、电压、和电阻的关系判断。
针对练习（5）、如图7，当滑片P 向右移动时，A 1表、A 2表和V 表将如何变化？第二种类型：开关的断开或闭合引起电路中电学物理量的变化（三）、串联电路中开关的断开或闭合引起的变化例三、在如图8所示的电路中，将开关K 闭合，则电流表的示数将______，电压表的示数将________(均填“变大”、“变小”或“不变”)。
分析：先看好开关断开和闭合是分别是什么电路，最好画出等效电路，然后根据欧姆定律判断。
针对练习（6）、在如图9所示的电路中，当开关K 断开时，电阻R 1与R 2是________联连接的。

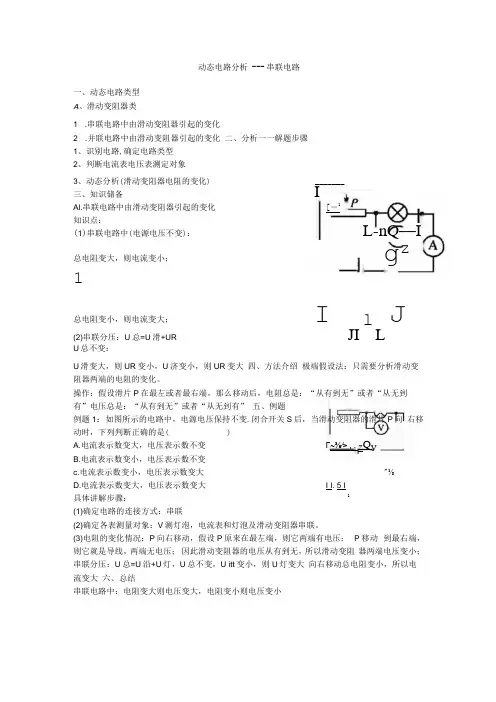

动态电路分析——串联电路
动态电路分析 --- 串联电路一、动态电路类型A 、滑动变阻器类1 .串联电路中由滑动变阻器引起的变化2 .并联电路中由滑动变阻器引起的变化 二、分析一一解题步骤1、识别电路,确定电路类型2、判断电流表电压表测定对象3、动态分析(滑动变阻器电阻的变化) _______三、知识储备I Al.串联电路中由滑动变阻器引起的变化 [―1 知识点：I(1)串联电路中(电源电压不变)：L-nQ —I 总电阻变大，则电流变小； g z 1总电阻变小，则电流变大；I l J (2)串联分压：U 总=U 滑+URJI LU 总不变： U 滑变大，则UR 变小，U 济变小，则UR 变大 四、方法介绍 极端假设法：只需要分析滑动变阻器两端的电阻的变化。
操作：假设滑片P 在最左或者最右端，那么移动后，电阻总是：“从有到无”或者“从无到 有”电压总是：“从有到无”或者“从无到有” 五、例题例题1：如图所示的电路中，电源电压保持不变.闭合开关S 后，当滑动变阻器的滑片P 向 右移动时，下列判断正确的是() A.电流表示数变大，电压表示数不变 Γ~⅜∕> , . Z Q V B.电流表示数变小，电压表示数不变c.电流表示数变小，电压表示数变大"⅛ D.电流表示数变大，电压表示数变大 I I. 5 I具体讲解步骤：1(1)确定电路的连接方式：串联(2)确定各表测量对象：V 测灯泡，电流表和灯泡及滑动变阻器串联。
(3)电阻的变化情况：P 向右移动，假设P 原来在最左端，则它两端有电压； P 移动 到最右端，则它就是导线，两端无电压； 因此滑动变阻器的电压从有到无，所以滑动变阻 器两端电压变小； 串联分压：U 总=U 沿+U 灯，U 总不变，U itt 变小，则U 灯变大 向右移动总电阻变小，所以电流变大 六、总结串联电路中：电阻变大则电压变大，电阻变小则电压变小。
滑动变阻器的接法与电路的动态分析
滑动变阻器的接法与闭合电路的动态分析奉化中学 王志平摘要：闭合电路的动态分析是高中物理《恒定电流》这一章的难点之一，本文就滑动变阻器的不同接法出发，对此类题目作了深入的讲解，尤其是结合数学函数来处理此类题目而显得更为简洁。
关键词：闭合电路 动态分析 回路总电阻 路端电压闭合电路的动态变化是指当外电路上的某一局部电阻发生变化时，引起电路中干路和支路上的电流、电压等物理量的变化，可谓牵一发而动全身。
这类问题的分析思路往往是由局部（R 的变化或者电路的通断） 全局（ R 总，I 总，U 总的变化） 局部（U 分，I 分的变化）来分析推理。
处理的时候要注意以下几点：1、 局部电阻增大则总电阻增大，反之则总电阻减小；2、 支路数量增多则总电阻减小，反之则总电阻增大；3、 R 总增大时I 总减小，路端电压U 总增大；4、 涉及到具体分析过程中，串联结构分析电压变化，并联结构分析电流变化。
可见处理这类问题的关键是判断回路中R 总怎么变，而R 总的变化往往和滑动变阻器联系在一起，下面我们就从滑动变阻器的不同接法来分析这类问题：第一类：简单的串、并联接法（限流式）：滑动变阻器阻值增大时回路总电阻R 总增大，支路数量增多时总电阻R 总减小。
例1、如图所示，R 2为定值电阻，A 、B 是两个小灯泡，当滑动变阻器R 1触点向下滑动时,两灯的亮度变化情况是：( )A ．A 灯变亮,B 灯变亮；B ．A 灯变暗,B 灯变亮；C ．A 灯变暗,B 灯变暗；D ．A 灯变亮,B 灯变暗。
分析：这类题目处理相对较简单，题中滑动变阻器触点向下滑动，滑动变阻器接入电路的有效阻值增大，所以R 总增大，使得总电流I 总减小，路端电压U 总增大，即U A 增大，所以A 灯变亮，I A 变大；又因为A 灯和左边电路的关系是并联关系，分析电流有：流过R 2的电流I 2=I 总-I A ，所以I 2减小，U 2减小；又R 2和R 1、B 灯串联，分析电压：U B =U 总-U 2 ，U 总增大，U 2减小，所以U B 增大，即得B 灯变亮。
动态电路的分析 (2)
【核心考题】 1.(2015·盐城中考)如图所示是小明研究并联电路电 流特点的实物图，保持电源电压不变，先闭合开关S， 再闭合开关S1，闭合S1后( )
A.甲表示数变大，乙表示数变大 B.甲表示数变小，乙表示数变小 C.甲表示数变大，乙表示数不变 D.甲表示数变小，乙表示数不变
【解析】选C。由图示电路图可知，电流表甲测干路电 流，电流表乙测支路电流，闭合开关S，只有乙所在支 路接入电路，两电流表串联在同一电路中，两电流表 示数相同，再闭合S1，两灯泡并联，电流表甲测干路
数变大
C.电压表的示数与A1的示数的比值变大，A2的示数变小 D.电压表的示数与A1的示数的比值不变，A2的示数变小
【解析】选D。本题考查动态电路的分析。由电路图 可知，R1和R2并联，电压表测量并联支路电压(电源电 压)，电流表A1测R1支路的电流，电流表A2测干路电 流；滑片向右移动过程中，电源电压不变，电压表示
示数变大，故B错误；电压表与电流表示数之比等于R1
的阻值，则电压表与电流表示数之比不变，故A正确， C错误。故选A。
4.(2015·宁波中考)如图所示，电源电压不变。R1是 光敏电阻，其阻值大小随光照强度的增强而减小，闭 合开关S后，当光照强度增大时( )
A.通过R2的电流变大 B.电路总电阻变大 C.通过R1的电流变小 D.要保持电流表示数不变，应将R2的滑片P向右移
A.只有①④正确
C.只有①②正确
B.只有②③正确
D.只有③④正确
【解析】选A。本题考查电路的动态分析。(1)当天然 气浓度增大时，气敏电阻R的阻值减小，电路中的总电 阻减小；根据I=
U 可知，电路中的电流变大，由=IR R
可知R0电压变大，即电压表示数变大，故①正确；根
专题动态电路的分析
2020/8/28
专题（八） 动态电路的分析
一、滑动变阻器滑片位置的变化引起电路的变化
典例1 [2017·天门] 如图ZT-8-1所示电路中，电源电压保持不 变。当开关S闭合，滑动变阻器的滑片P向左移动时，下列说法正 确的是 （ C）
图ZT-8-1
专题（八） 动态电路的分析
A．电压表V1与电压表V2的示数之和保持不变 B．电压表V1与电流表A的示数之比变大 C．电流表A的示数变大，电压表V2的示数不变 D．电流表A的示数变小，电压表V1的示数变小
专题（八） 动态电路的分析
三、现实生活中的动态电路问题
典例4 [2017·衡阳] 将光敏电阻R、定值电阻R0、电流表、电 压表、开关和稳压电源连接成如图ZT-8-4所示电路，光敏电阻的
阻值随着光照强度的增大而减
小，闭合开关，逐情况是 （ D ）
图ZT-8-4
专题（八） 动态电路的分析
A．I2=I1、U2＜U1 B．I2＞I1、U2=U1 C．I2＞I1、U2＞U1 D．I2＜I1 、U2＜U1
图ZT-8-3
专题（八） 动态电路的分析
［方法总结］ 解决“开关的断开与闭合引起的电路变化”时， 应根据题目要求中开关的断开与闭合情况，判断出电路的连接方 式，也可以改画相应的电路图；然后，抓住“电源电压不变”和 “定值电阻阻值不变”，利用串、并联电路的相关规律和欧姆定 律进行分析解答。
A．电压表V示数变小
B．电流表A1示数变大 C．电流表A2示数不变 D．电流表A2示数变小
图ZT-8-2
专题（八） 动态电路的分析
［规律方法］ 解决“滑动变阻器滑片位置的变化引起的并联电 路的变化”时，首先根据并联电路的电压特点，判断出各支路两 端的电压不变；然后根据并联电路各支路互不影响，判断出不含 滑动变阻器的支路的电流、电压都不会发生变化；最后根据下图 判断滑动变阻器所在支路以及干路的电流的变化情况。
2023年中考物理二轮复习专题：动态电路分析
6．如图甲所示，为一个超声波加湿器内部湿度监测装置的简化电
路图。已知电源电压为12 V，定值电阻R0的阻值为30 Ω，湿敏电阻R
的阻值随相对湿度RH变化的关系图像如图8－乙所示。当相对湿度RH
增大时，湿敏电阻R的阻值___增__大___，电压表的示数____增__大__(前两空均
选填“增大”“减小”或“不变”)； 当相对湿度RH为20%时，电流表的 示数为____0_._2__A；当电压表示数为9 V时，相对湿度RH为___8_0__%__。
子正确的是
(A)
A．R1＝15 Ω、R2＝45 Ω B．R1＝15 Ω、R2＝60 Ω C．R1＝45 Ω、R2＝15 Ω D．R1＝60 Ω、R2＝15 Ω
5. 在图中，灯泡L1和灯泡L2是_并__联连接的。当开关K断开时，电 压表的示数将__变__小_；电流表A1的示数将__不__变_，电流表A2的示数 将变__小___(选填“增大”、“不变”或“减小”)。
二轮复习专题：动态电路分析
一．滑动变阻器引起的变化
1.如图，当滑片P向左移动时，A表和V表将如何变化。
V2
V1
R2
R1
V
A
A表变大，V表不变，V1表变大，V2表变小。
2.如图所示，R是一只光敏电阻，当光照射强度增大时，其电阻会 减小．闭合开关S，减小对光敏电的照射强度，电压表和电流表示 数的变化情况是（ D）
3.如图所示，电源电压保持不变，开关S始终闭合，当开关S1由断开
到闭合时，下列说法中正确的是 ( )
A
A．电路中的总电阻变小
B．电压表示数与电流表示数之比变小
C．电流表的示数变小
D．电压表的示数不变
4.如图所示，电源电压恒为12 V。当开关S1、S2闭合时，电流表示
初中物理电学：动态电路详细分析省公开课获奖课件说课比赛一等奖课件
串联电路：串联电路旳各处电流＿＿ ；串联电路两端旳电压等于各部分电路两端
电压＿＿；串联电路总电阻等于各串联电阻＿＿ 。
并联电路：并联电路旳干路电流等于各支路电流之和 并联电路各支路两端电压
＿＿＿ ；并联电路总电阻旳倒数等于各并联电阻旳＿＿＿＿。
2、欧姆定律：导体中旳电流，跟导体＿＿＿成正比，跟导体旳
U1
[解析] ①分析电路连接情况：电路中 R1、R2 是串联的；② 判断电表测量对象：电流表测量电路中电流，电压表测量定值 电阻两端电压；③分析判断电表示数变化情况：当滑动变阻器 的滑片 P 向右移动时，R2 增大，总电阻增大，电源电压不变， 根据欧姆定律可知，电路中的电流减小，所以电流表示数变小； R1 为定值电阻，根据 U1＝IR1 可知，U1 减小，所以，电压表示 数变小。
分析措施
第一步：简化电路 （去表）
第二步：留值
（恢复电表）
第三步：动态分析 （R变 —I,U 旳变化）
A1．串联电路中由滑 动变阻器引起旳变化
1．串联电路
例 1 如图 Z5－1 所示，电源电压保持
不变。闭合开关 S，在滑动变阻器的滑片 P
向右移动的过程中，电压表 V1 与电流表 A
示数的比值将
3.在串联电路中，电压表并在哪个用电器旳两端，就测 这个用电器旳电压，假如并在N个用电器旳两端就测这些 用电器旳总电压；在纯并联电路中，电压表总是测电源电 压。
动态电路旳解题技巧 1.电流表可视为导线，电压表可看作断 路。 2.多种仪表时，一种一种单独分析。
3.元件断路或短路时可去掉。
4.同一根导线各处接线效果等同。
3、再根据已知条件，利用其中一种情况处理部分 所求量，然后将所求得旳量做为已知带入另一种情况 求解。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
B．当油面高度升高时，电压表示数增大
轻杆 浮标
C．当油面高度降低时，油量表示数增大
D．当油面高度降低时，电压表示数不变
V
R'
R
油量表
课堂小结
由滑动变阻器滑片的移动所引起的电表示数的变化问题，尽 管千变万化，但有规律可循，其中之一就是“一二一”规律： 即一个不变，二个关键，一个整体。其中：
一个不变：电路中总电压不变。
R1
串联电路中一般先确定电流表的示数变化
牛刀小试1
在如图所示电路中，当闭合开关后，滑动变阻器 的滑动片P向右移动时 （ ）
（A)安培表示数变大，电压表与电流表比值变大。 (B)安培表示数变小，电压表与电流表比值变小。 (C)伏特表示数不变，电压表与电流表比值不变。 (D)伏特表示数不变，电压表与电流表比值变大。
牛刀小试3
如图所示的电路中，电源电压保持不变，闭合开关 S，当滑动变阻器滑片向左移动时,电流表________ ，电压表_______，灯泡的亮度_________(选填“变 亮”、“不变”、“变暗”)
深化拓展3--类滑动变阻器（热敏、光敏、压敏电阻等）
[例7]我国法律规定，驾驶员醉驾要负刑事责任。为了判断驾驶员是否酒后 驾车，交警需要用酒精测试仪对驾驶员进行检测。小林设计了一种酒精测 试仪的电路，如图所示。图中R为定值电阻，Q为酒精气敏元件，它在电 路中的作用相当于一个可变电阻，其阻值随被测的酒精气体浓度的增大而 增大。电源两端的电压不变，闭合开关S，当气敏元件所测酒精气体的浓 度增大时，则下列判断中正确的是( )
小结
定值电阻两端的电压与电流表示数的变 化方向相同。电压表与电流表示数的比 值不变。
滑动变阻器两端的电压与电流表示数变 化方向相反。此时电压表与电流表示数 的比值改变。
类型二 滑动变阻器对并联电路的影响
[例3]如图所示的电路，电源电压保持不变，闭合开关S，当
滑动变阻器的滑片P向右移动时，电流表A1的示数_______
二个关键：一是越串联，总电阻越大；越并联，总电阻越小。
二是原为并联电路，若其中一个是定值电阻，而 另一个是可变电阻， 则总电阻的大小变化情况与可变电阻大 小变化情况一致。
一个整体：分析电路情况时，必须首先考虑整个电路中各量 的变化情况，然后由整体到部分，由定值到变值。
[例5]滑动变阻器的滑片在某两点间移动时，电流表的 示数范围在1A至2A之间，电压表的示数范围在6V至 9V之间，则定值电阻R的阻值为__________Ω，电源 电压U为________V.
深化拓展2--伪滑动变阻器
[例6]计算机鼠标内装有起自动控制作用的传感器，图是它的 工作原理示意图。当物体M在导轨上平行移动时，可带动与之 相连的金属滑片P移动，通过电压表示数可反映物体M移动的 距离。当物体M向右移动时，电流表示数将_不__变___，电压表 示数将__变__大_______。（选填“变大”、“不变”或“变小”
电流表A2的示数
，电压表的示数将
。（选填
变小、不变或变大）
注意：1、并联电路中各支路互不影响。 2、干路的电流受支路影响。
思路点拨
1看滑动变阻器与其他元件是串联还是并联（去表法，合点法）， 2然后从滑动变阻器电阻变化的局部入手，用欧姆定律公式分析引 起全局电流的变化，再回到局部研究部分电流或电压变化。
V
S A
R R1
A
S
B
RR1VSCR R1V S D
牛刀小试4
如图所示是一种可测定油箱内油面高度的装置，
R'是定值电阻，R是滑动变阻器，它的金属滑片
是杠杆的一端，油量表由电流表改装而成，通过
两只电表的示数变化可以反映油面的高度变
化．关于此装置的工作原理，下列说法中正确的
是( )
A．当油面高度升高时，油量表示数减小
类型一 滑动变阻器对串联电路的影响
[例1]如图是典型的伏安法测电阻的实验电路图，当滑片P向右 移动时，请你判断A表和V表的变化。
若由于各种原因，电压表改接在滑动变阻器的两端，当滑片 P向左移动时，请判断A表和V表的变化。
[例2]如图，当滑片P向左移动时，A表和V表将如何变化。
v1
p
A
R2
v2
A．电压表示数变大，电流表示数变小
B．电压表示数变大，电流表示数变大
C．电压表示数变小，电流表示数变小
D．电压表示数变小，电流表示数变大
深化拓展4--滑动变阻器在生活中的应用
[例8]小明观察了市场上的测重仪后，设计了
如图四个电路（R是定值电阻，R1是滑动变
阻器）．可以测量人体重的电路是（ ）
R R1
局部 -----全局-----局部 滑动变阻器——定值电阻——滑动变阻器 3注意抓住题中不变量，如电源电压不变，定值电阻阻值不变。
深化拓展1--滑动变阻器的动态变化（定量分析）
[例4].如图所示电路中，电源电压U＝4.5V，且保持不变， 定值电阻R1＝5Ω，变阻器R2最大阻值为20Ω，电流表量程 为0~0.6A，电压表量程为0~3V。为保护电表，变阻器接入 电路的阻值范围是（ ） A.0Ω~10Ω B.0Ω~20Ω C.5Ω~20Ω D.2.5Ω~10Ω
滑动变阻器在这里没有改变电 路中电阻，因为“上接线柱”上连 接了几乎不通电流的电压表。只是 改变了电压表示数来反映物体M移 动的距离。
滑动变阻器不变阻的情况
一是两上接线柱同时接入电路，相当于滑动变阻器短路； 二是只有两下接线柱接入电路，滑动变阻器相当于定值电阻； 三是与滑片相连的导线串联了电压表，滑动变阻器相当于定值电阻。
