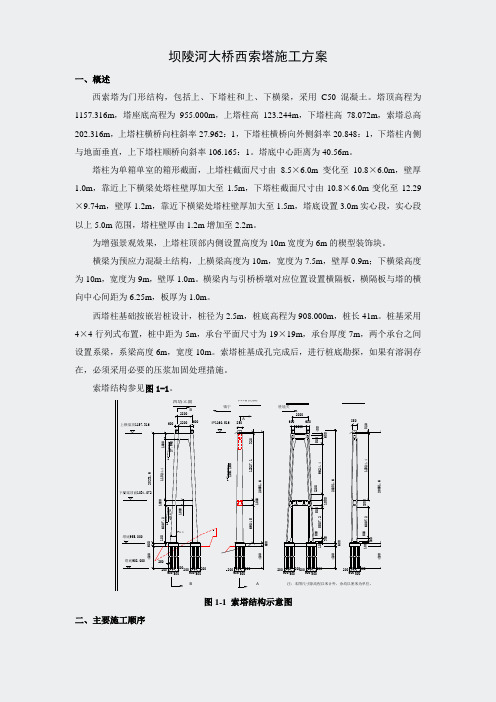

坝陵河大桥西索塔施工方案一、概述西索塔为门形结构，包括上、下塔柱和上、下横梁，采用C50混凝土。
塔顶高程为1157.316m ，塔座底高程为955.000m ，上塔柱高123.244m ，下塔柱高78.072m ，索塔总高202.316m ，上塔柱横桥向柱斜率27.962：1，下塔柱横桥向外侧斜率20.848：1，下塔柱内侧与地面垂直，上下塔柱顺桥向斜率106.165：1。
塔底中心距离为40.56m 。
塔柱为单箱单室的箱形截面，上塔柱截面尺寸由8.5×6.0m 变化至10.8×6.0m ，壁厚1.0m ，靠近上下横梁处塔柱壁厚加大至1.5m ，下塔柱截面尺寸由10.8×6.0m 变化至12.29×9.74m ，壁厚1.2m ，靠近下横梁处塔柱壁厚加大至1.5m ，塔底设置3.0m 实心段，实心段以上5.0m 范围，塔柱壁厚由1.2m 增加至2.2m 。
为增强景观效果，上塔柱顶部内侧设置高度为10m 宽度为6m 的楔型装饰块。
横梁为预应力混凝土结构，上横梁高度为10m ，宽度为7.5m ，壁厚0.9m ；下横梁高度为10m ，宽度为9m ，壁厚1.0m 。
横梁内与引桥桥墩对应位置设置横隔板，横隔板与塔的横向中心间距为6.25m ，板厚为1.0m 。
西塔柱基础按嵌岩桩设计，桩径为2.5m ，桩底高程为908.000m ，桩长41m 。
桩基采用4×4行列式布置，桩中距为5m ，承台平面尺寸为19×19m ，承台厚度7m ，两个承台之间设置系梁，系梁高度6m ，宽度10m 。
索塔桩基成孔完成后，进行桩底勘探，如果有溶洞存在，必须采用必要的压浆加固处理措施。
索塔结构参见图1-1。
25032012324.49624.4600100060060020231.611324.41000100600注：本图尺寸除高程以米计外，余均以厘米为单位。
850B -BA -A西塔侧面西塔立面A A胜境关镇宁B B 6006002800220020050050050020020050050050020020050050050020020050050050020020050050050020020050050050020010005003001006007.220551.64100100300500500100012005006004005507.220231.641002800220060060020551.641006904.512327.1320850IP 1160.5161106.165120.84827.96211000974.46807.210004100塔底908.000塔底955.000上横梁顶1157.316下横梁顶面1034.072图1-1 索塔结构示意图二、主要施工顺序主塔基坑施工→主塔桩基施工→承台与系梁施工→塔身施工→附属设施安装施工。
【工程文档】水利项目施工组织设计方案(DOC 80页)
水利项目施工组织设计方案（DOC 80页）部门： xxx时间： xxx制作人：xxx整理范文，仅供参考，勿作商业用途目录第一章编制依据及工程概况第一节编制依据第二节编制说明第三节工程概述第二章施工组织机构人员配备第三章施工平面布置和临时设施布置第四章施工防汛预案第五章施工准备与测量第六章施工方案与技术措施第一节土（石）方工程第二节箱涵工程第三节挡墙工程第四节生态护坡工程第五节混凝土栏杆施工第六节浆砌卵石施工第七节围堰施工第八节钢筋混凝土管道施工第九节路面施工第十节 ******分水工程相关混凝土工程第十一节 ******分水工程相关钢筋工程第十二节 ******分水工程相关模板工程第十三节施工中注意事项第七章质量管理体系与措施第一节质量管理体系第二节施工质量控制措施第八章安全管理体系与措施第一节安全管理体系第二节安全生产防护措施第三节安全教育及培训计划第十章环境保护管理体系与措施第一节建立环境保护管理体系第二节环境保护措施第三节降低环境污染措施第九章文明施工措施第十章工程进度计划与措施第一节施工进度计划第二节施工进度的保证措施第十一章资源配备计划第一节劳动力安排计划第二节投入本工程的施工机械第三节投入本工程的检测设备第四节材料供应计划第十二章季节性施工措施第一节夏季施工第二节雨季施工第十三章民工工资保障措施第十四章地下管线及其他地上地下设施保护加固措施第十五章已完工程及设备保护第十六章安全事故应急救援预案附表一：拟投入本标段的主要施工设备表附表二：拟配备本标段的试验和检测仪器设备表附表三：劳动力计划表第一章编制依据及工程概况本施工组织设计将作为规划指导建筑施工全过程的文件依据。
编制过程中我公司对各分项工程的施工工期安排、质量目标、项目管理机构设置与劳动力组织、施工进度计划控制、施工机械及周转材料的准备、主要技术方案的措施、安全保证措施、文明施工措施及降低工程成本、推广新技术等诸多因素进行了充分考虑，重点突出了该施工组织设计方案的科学性、适用性和针对性。
水利工程施工组织设计
（一）综合说明1.工程概况焦作市供水配套工程是河南省受水区供水配套工程的组成部分，市域共设置分水口门4座，向5个供水目标供水，分别为25号分水口门向温县规划水厂供水工程，26号分水口门向武陟县规划水厂供水工程，27号分水口门向焦作市府城规划水厂供水工程，28号分水口门向焦作市府城规划水厂、修武县改扩建水厂供水工程。
27号分水口门向焦作市府城规划水厂供水工程，27号输水线路起点为焦作市中站区府城分水口门后的进水池，终点至府城水厂，桩号0+000～1+840，途经翟家庄、河南理想园林环卫设施有限公司、焦作市公路机械工程处、中州农场、河南省军区农副业示范基地，全长1.84km，分配水量9600万m3。
输水管线选用PCCP管做输水管材，管径为DN1800，输水形式为有压重力流，管道设计流量3.4m3/s。
2.水文气象和工程地质2.1水文气象本区域位于河南省东北部，属温带大陆性季风气候，气候温和，四季分明。
夏秋两季受太平洋副热带高压控制，多东南风，炎热多雨；冬春两季受西伯利亚和蒙古高压控制，盛行西北风，干燥少雨。
年平均气温为l4.0℃，极端最高气温42℃，极端最低温度-l9.2℃；多年平均风速2.3m/s，一年中，以3、4月份风速最大，9月份风速最小，最大风速达18.3m/s；最早地面稳定冻结处同在12月中旬，最晚开始解冻日期在2月中旬，历年最大冻土深度28cm，全年无霜期294d。
2.2工程地质河南省南水北调受水区供水配套工程焦作市府城分水口门(27号口门)至焦作市府城规划水厂输水管线工程始于焦作市西南府城村东南总干渠右岸府城分水口门，向东南方向过焦作市公路机械工程处向东北方向进入规划蓄水池和规划水厂，规划蓄水池紧靠规划水厂，主要向焦作市新区供水。
根据设计资料，该输水管道设计管径l.8m，管线埋深一般3～5m，管道长l.84km。
府城分水口门位于总干渠桩号HZ30+615处，与总干渠交点坐标x=519028.009，y=3896184.454，设计引水流量为4m3/s。
水利工程施工组织设计
⽔利⼯程施⼯组织设计⽬录⼀、⼯程概况⼆、施⼯平⾯总布置三、施⼯进度计划四、主要⼯程施⼯⽅案五、施⼯组织机构与管理六、施⼯⼈员、机械及材料计划七、质量保证措施⼋安全⽣产保证体系及措施九⽂明施⼯与环境保护措施⼗附图：施⼯进度横道图施⼯进度⽹络图施⼯进度平⾯图湖北省※※市※※河河道整治⽔利⼯程2标段施⼯组织设计⼀、⼯程概况※※河是湖北省※※地区排涝⼲流，源于※※，⾃西向东贯穿※※市，在※※⼊境，于※※出境，境内河道长109.9km。
本标段⼯程为湖北省※※市通顺河河道整治⽔利⾎防⼯程2005年度项⽬，主要是对※※河流域的涵闸、渠道进⾏整治。
本⼯程位于※※市※※镇。
1．主要建设内容本⼯程主要建设内容包括：整修1号闸、2号闸、※※泵站，五号闸、4号闸、6号闸，对通顺河51+000-52+000河道疏挖及护砌硬化。
主要⼯程量为：⼟⽅挖填8.13万m3,砼1.148万m3,钢筋4.1T.2．⼯程施⼯条件（1）⽔⽂⽓象与⼯程地质项⽬区涵闸位于第四系全新统冲积粘⼟层之上，允许承载⼒110KPa 以上，可满⾜各类闸室地基应⼒要求，闸室渗透性较⼩，局部闸基位于淤泥质⼟层上，对浅层软⼟可采⽤换填⼟法，进⾏夯实碾压，对深层软⼟，采⽤砂⽯桩法处理。
项⽬区属北亚热带季风性湿润⽓候，具有春夏秋冬四季分明，光照充⾜，⾬⽔充沛，多年平均⽓温16.3℃左右。
全年⽆霜期240天左右。
年平均⽇照时数为2021⼩时，区内降⽔主要受季风影响，⼀般由⼤⽓环流所控制，多年平均降⽔量为1200mm，年内降⽔分配不均，全年⾬量集中在7~8⽉份，占全年降⾬量的50%，具有明显的季节性。
（2）交通条件项⽬区交通较为便利，318国道穿境⽽过，乡镇公路、村级公路较为完善，⼯程所需机械设备、主要材料可直接运抵⼯区。
（3）建筑材料：⼯程场区⼟料丰富，⽯料主要来源于沙洋马良镇或武汉市蔡甸区采⽯⼚，砂料在当地码头采购，⽔泥从荆门⽔泥⼚购买供应，钢筋在城区建材市场采购。

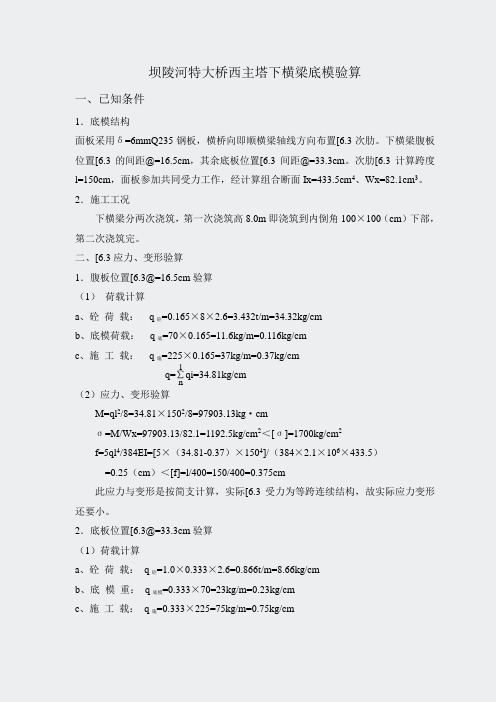

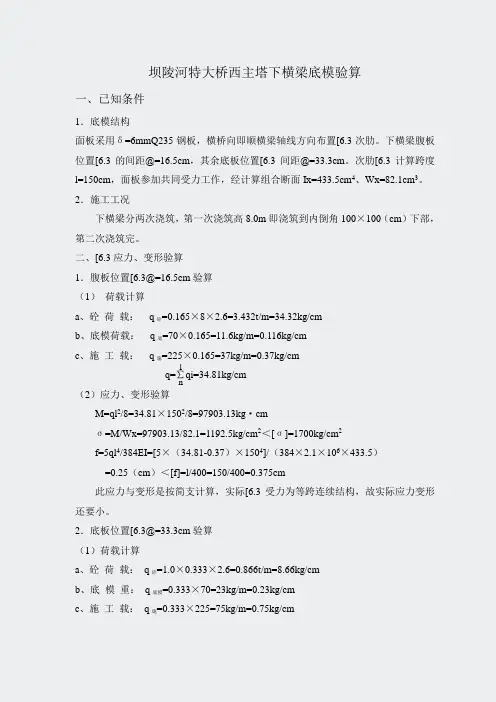

水利施工组织设计-主塔支架验算-西主塔下横梁底模验算
坝陵河特大桥西主塔下横梁底模验算一、已知条件1．底模结构面板采用δ=6mmQ235钢板，横桥向即顺横梁轴线方向布置[6.3次肋。
下横梁腹板位置[6.3的间距@=16.5cm ，其余底板位置[6.3间距@=33.3cm 。
次肋[6.3计算跨度l=150cm ，面板参加共同受力工作，经计算组合断面Ix=433.5cm 4、Wx=82.1cm 3。
2．施工工况下横梁分两次浇筑，第一次浇筑高8.0m 即浇筑到内倒角100×100（cm ）下部，第二次浇筑完。
二、[6.3应力、变形验算1．腹板位置[6.3@=16.5cm 验算（1） 荷载计算a 、砼 荷 载： q 砼=0.165×8×2.6=3.432t/m=34.32kg/cmb 、底模荷载： q 底=70×0.165=11.6kg/m=0.116kg/cmc 、施 工 载： q 施=225×0.165=37kg/m=0.37kg/cmq=∑qi=34.81kg/cm （2）应力、变形验算M=ql 2/8=34.81×1502/8=97903.13kg ·cmσ=M/Wx=97903.13/82.1=1192.5kg/cm 2＜[σ]=1700kg/cm 2f=5ql 4/384EI=[5×（34.81-0.37）×1504]/（384×2.1×106×433.5）=0.25（cm ）＜[f]=l/400=150/400=0.375cm此应力与变形是按简支计算，实际[6.3受力为等跨连续结构，故实际应力变形还要小。
2．底板位置[6.3@=33.3cm 验算（1）荷载计算a 、砼 荷 载： q 砼=1.0×0.333×2.6=0.866t/m=8.66kg/cmb 、底 模 重： q 底模=0.333×70=23kg/m=0.23kg/cmc 、施 工 载： q 施=0.333×225=75kg/m=0.75kg/cmn 1q=∑qi=9.64kg/cm （2）应力变形验算M=ql 2/8=9.64×1502/8=27112.5kg ·cmσ=M/Wx=27112.5/82.1=330.24kg/cm 2＜[σ]=1700kg/cm 2f=5ql 4/384EI=[5×（9.64-0.75）×1504]/（384×2.1×106×433.5）=0.06（cm ）＜[f]=l/400=150/400=0.375cm此应力与变形是按简支计算，实际[6.3受力为等跨连续结构，故实际应力变形还要小。
(水利工程)水利项目施工组织设计
目录1 编制依据及原则1.1 编制依据1.2 编制原则1.3 编写范围、重难点工程2 工程概况2.1 工程位置2.2 工程基本情况2.3 对外交通及水电物资供应情况2.4 主要的工程量2.5 工程特点3 施工准备工作3.1 技术准备3.2 材料机具准备3.3 生产准备3.4 施工现场的准备4 施工总平面布置4.1 施工总平面布置原则4.2 施工总平面具体布置5 工程质量、进度、安全生产、文明施工目标5.1 工期目标5.2 质量目标5.3 安全目标5.4 文明施工目标5.5 环境保护目标6 施工组织机构设置及其职责6.1 项目组织机构设置6.2 施工队伍的组建6.3 项目部组成人员的职责7 主要工程施工方法及控制措施7.1 施工工作面及重点工程工序7.2 机井工程施工方案7.3 机井工程施工具体操作7.4 管道工程施工准备工作7.5 管道工程施工具体方法7.6 变压器安装工程7.7 砌砖工程施工方案7.8 砌石工程施工方案7.9 机电设备安装工程施工方案7.10 砼及钢筋砼工程施工方案8 雨天施工措施8.1 雨天施工注意的事项8.2 雨天施工采取的有效措施8.3 受雨影响工程工期的补偿措施9 施工进度计划及工期保证措施9.1 施工进度计划9.2 工程进度控制9.3 工期保证措施9.4 影响工期因素预防与补救措施10 工程质量保证体系及保证措施10.1 质量方针及质量目标10.2 保证工程质量的组织措施10.3 保证施工工艺质量的主要技术措施10.4 质量管理体系各自职责10.5 落实质量管理制度10.6 把好各种质量关10.7 正确处理矛盾冲突，确保工程建设质量10.8 质量记录及文件资料的控制措施11 安全生产保证体系及措施11.1 安全方针11.2 安全生产目标11.3 安全保证体系11.4 安全生产管理措施11.5 安全生产技术措施11.6 安全保证制度12 文明施工及环境保护措施12.1 文明施工12.2 环境保护措施附件：表1：拟为承包本合同工程设立的组织机构图表2：拟投入本合同工程的主要施工机械表表3：拟配置本合同工程主要的材料试验、测量、质检仪器设备表图1：施工进度划横道图图2：工程施工平面布置图1 编制依据及原则1.1 编制依据一、编制依据1、市农业综合开发土地治理项目水利工程招标文件以及答疑资料、补充通知。
水利工程施工组织设计方案范本
目录1.课程设计目的与要求 (2)2.设计基本资料 (2)3.设计内容 (5)4.施工组织计划 (9)5.成果评价和问题展望 (11)6.参考文献 (11)一、课程设计的目的与要求1、课程设计安排在“水利工程施工”课程内容学习完成之后进行，课程设计作为综合性实践环节，是对平时作业的一个补充，课程设计包括土石坝设计的主要理论与计算问题，通过课程设计可以达到综合训练的目的。
2、课程设计的目的，是使学生融会贯通“水工建筑物”课程所学专业理论知识，完成一个较完整的设计计算过程，以加深对所学理论的理解与应用。
培养综合运用已学的基础理论知识和专业知识来解决基本工程设计问题的初步技能，全面分析考虑问题的思想方法、工作方法。
3．培养设计计算、绘图、编写设计文件、使用规范手册和应用计算机的能力。
4．提高查阅和应用参考文献和资料的能力。
二、设计基本资料（一）.图纸资料1.枢纽地形图。
2.坝轴线地质剖面图。
3.工程总体布置图。
4.大坝、隧洞、房屋剖视图。
坝址流量水位关系表、库容水位关系表。
（二）.工程基本概况本工程位于晋江西溪上，西溪集雨面积3101平方公里，河长120公里。
平均坡降5.6%，坝址处河床坡降为1/100，坝轴线处河床高程：176.7米。
由下板至白濑约8公里的河段上，落差大，并有建坝条件，目前左岸有简易公路、右岸拟建永久公路直通坝顶，并左岸的漳泉铁路正在计划建中、本坝通过坝址比较，采用洋上一级方案，在洋上建拦河坝，并开凿约4公里长的隧洞，引水至石头坑就爱你厂房发电，坝址地质为硅化流纹岩，可利用毛水头119米，全部工程一次建成，除大坝外，引水至隧洞是控制施工工期的关键工程。
本站坝址以上流域面积1035平方公里，利用水文系列年限24年，多年平均流量33.56m3/s,多年平均流水量10，262亿立米，正常蓄水位194米，相应库容234.7万立米，死水位192米，调节库容69.6万立米。
坝体型式：实体重力坝，坝顶高程198.5米，最大坝高24.5米，坝顶长度95米，拦河坝由泄洪闸和挡水坝组成。
水利施工组织设计范文
施工组织设计１．投标人编制施工组织设计时应采用文字并结合图表形式说明工程的施工组织、施工方法、技术组织措施，同时应对关键工序、复杂环节重点提出相应技术措施等，如冬雨季施工技术、减少噪音、降低环境污染、地下管线及其它地上地下设施的保护加固措施等。
施工组织设计还应结合工程特点提出切实可行的工程质量、工程进度、安全生产、防汛度汛、文明施工、水土保持、环境保护管理方案。
注：安全生产保证方案至少应包括以下三部分内容：（1）建立以安全生产责任制为核心的保证体系，包括组织体系、制度体系和安全生产目标等；（2）明确工程安全生产重点部位和关键环节，提出有针对性安全技术措施；（3）施工现场实体防护投入，包括费用和主要防护设施等。
２．施工组织设计除采用文字表述外应附下列图表，图表及格式要求附后。
附件一：拟投入本标段的主要施工设备表附件二：拟投入本标段的试验和检测仪器设备表附件三：拟投入本标段的劳动力计划表附件四：计划开工日期、完工日期和施工进度网络图附件五：施工总平面图附件六：临时用地表目录第一章编制依据及原则 (1)第二章工程概况 (1)第三章工程特点、重点和难点 (2)第四章施工管理组织机构及职责 (2)第五章质量保证体系与保证措施 (6)第六章施工方案和技术措施 (9)第七章拟投入的主要施工机械、设备计划 (26)第八章安全管理体系及措施 (28)第九章确保各工期的技术组织措施及进度计划 (29)第十章水土保持及环境保护措施 (30)第十一章文明施工体系及措施 (32)第十二章施工导流、度汛安全保证措施 (34)第十三章冬雨季施工措施 (36)第一章编制依据及原则一、编制依据1、业主提供的《金安区2016年度21座小（2）型水库除险加固工程施工标》招标文件。
2、《金安区2016年度21座小（2）型水库除险加固工程施工标1标段》工程量清单。
3、国家现行有关工程施工和验收的标准、规范、规程、图集。
4、安徽省现行的施工和验收规范、规程、标准和关于工程施工管理等方面的技术文件、图集以及相关的法律法规。
完整水利工程施工组织设计
目录第一章编制依据及说明第二章、工程概况及特征第一节、工程概况第三章、施工部署第一节、施工管理目标第二节、施工组织管理机构第三节、施工组织机构的运行第四节、主要施工方案选择第四章、工程进度计划与措施第一节、施工进度计划安排第二节、工期保证措施第五章、施工总平面布置第一节、施工总平面布置第二节、现场临时水、电设计第六章、施工准备及资源配备计划第一节、组织及技术准备第二节、材料配备计划第三节、劳动力计划第四节、施工设备第七章、施工方案与技术措施第一节、测量工程施工方案第二节、抗滑桩施工方案第三节、挡土墙施工方案第四节、截水沟施工方案第五节、管涵施工方案第八章其它施工方案与技术措施第一节、雨季施工技术措施第二节、防尘、降噪施工技术措施第三节、地下管线及其它地上地下设施的保护措施第九章、质量管理体系与措施第一节、质量保证体系第二节、质量控制措施第三节、试验、检测仪器设备第十章、安全管理体系与措施第十一章、环境保护管理体系与措施第十二章、文明施工技术措施第十三章、应急预案附表一拟投入本标段的主要施工设备表附表二拟配备本标段的试验和检测仪器设备表附表三劳动力计划表附表四计划开、竣工日期和施工进度网络图附表五施工总平面图附表六临时用地表第一章编制依据及说明一、编制依据1。
本工程施工图及所选用的标准图集，招标文件；2.现场踏勘的实际情况及现场地形地貌;3。
结合我公司的技术力量、机械设备情况及类似工程的施工经验。
国家现行的施工及验收规范、规程、质量检验评定标准，国家及省市有关安全法规,文明施工及城建法规;4。
地方标准、施工工艺操作规程及相关标准图集；5。
国家、行业主要规范、规程及标准。
二、投标文件的主要规定1.招标范围:施工图及工程量清单所示范围内的全部内容；2。
工期要求：根据招标文件要求,本工程计划工期：90日历天（具体开工日期以合同为准）；3。
质量要求:合格三、编制说明1。
本施工组织设计编制的原则是“满足投标的要求，先进、合理、经济、安全、优质、文明”；2.本施工组织设计为指导整个工程施工的施工管理规划,施工时应根据工程实际情况再编制更为详尽的实施性施工组织设计及专项施工方案;3。
(完整版)水利工程施工组织设计
目录一、施工条件 (2)二、主体工程施工方法 (6)三、施工总布置、施工准备及临时工程 (14)四、施工进度计划 (16)五、质量保证措施 (26)六、施工现场人员和设备 (32)七、安全、环保及文明施工 (39)一、施工条件1、工程概况抚远三角洲又称黑瞎子岛，位于我省抚远县境内的黑龙江乌苏里江汇合处。
在主航道中国一侧，也是我国东北部极角，它北临黑龙江省（长约60km），东南部靠乌苏里江（长约40km）,西、南面是连接黑、乌两江的通江子。
抚远三角洲在抚远县抚远镇以东11km至黑龙江省和乌苏里江汇合处，距我岸最近处约200m，距俄岸（黑龙江）最近处1500m，是由银龙岛、黑瞎子岛、明月岛共三个岛系93个岛屿和沙洲组成，最宽处13km，最窄处3km。
抚远三角洲地处祖国东极，是最早将太阳迎进祖国的地方。
抚远县东部和北部与俄罗期远东地区隔江相望，南与饶河县接壤，西与同江市为邻，全县面积6262.48km2,县辖5乡4镇，1个县属国营农场和1个县属国营渔场，69个行政村、102个自然屯，总人口12.6万人。
抚远县河流属两大水系，即黑龙江水系和乌苏里江水系，两江均属边境河流，在我国境内黑龙江长98km，乌苏里江长170km，两江共长268km。
抚远三角洲应急工程包括水河岛护岸、菊水岛护岸、银龙岛护岸、无名岛护岸、教堂上游段护岸、通江口护岸及乌苏镇下段护岸共7段工程，总长度26.063km。
本次设计小河岛护岸、菊水岛护岸和无名岛护岸等三处工程均采用雷诺护垫填石护坡、固脚以及耐特笼石笼护脚的结构形式；银龙岛护岸采用雷诺护垫填石护坡、雷诺护垫和格宾填石固脚以及耐特笼石笼护脚的结构形式；教堂上游段护岸、通江口段护岸和乌苏镇下游护岸三处工程采用预制砼板护坡、干砌石固脚、耐特笼石笼护脚的结构形式。
2、水文气象抚远三角洲地处中温带大陆性季风气候区。
多年平均气温1.5℃左右，多年平均降水量550mm-650mm左右，降水年内分配极不均匀，多集中在7、8、9三个月份，占全年降水量的50%以上。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
坝陵河大桥西主塔下横梁支架验算
己知条件
1.下横梁结构尺寸
下横梁为C50钢筋栓预应力箱形结构，梁高H=10m、宽B=9m,箱梁腹板
J9t=L0m,顶、底板厚均为1.0m,箱内四角均设100X100 （cm）倒角，横梁内
与引桥桥墩对应位置设置横隔板，横隔板与塔的横向中心线间距即对称桥轴线间距为6・25m、横隔板疗为1.0m。
下横梁顶面高程+ 1034.072m,塔底即承台、系
梁顶面高程为+955・OOOm,下横梁底面至序;台、系梁顶面高度为
h=1034.072-10-955=69.072mo
2.支架结构及布置
支架采用9根4）800. 6=12mm的钢管立柱，并对应钢管立柱在下塔柱内侧各设
置三个牛腿。
其布置：横桥向间距为6405+2X900+640.7 （cm）.顺桥向间距系
对称于塔墩轴线各405cm,各钢管立柱顶的柱帽直径及各牛腿顶板顺桥向长
110cm,在柱帽及牛腿上设置卸落砂箱，在砂箱上设置贝雳架梁，腹板位置摆放
单层三排贝雷梁（排间距@=45cm）,横梁轴线即塔墩轴线底板位置（中间立柱及牛腿位置）摆放单层双排贝雷梁（排间距@=90cm）,在贝雷梁上每隔l・5m即贝雷梁节点位置搁置1253横梁，其上摆放底模，底模拟采用主塔承台、系梁现浇模板，其面板为5 =6mmQ235钢板横桥向次肋［6.3,在下横梁腹板位置［6.3的
间距@=33cm,应加密1根，使其间距@=16・5cm,其余位置仍为@=33cm。
外侧模亦拟采用承台现浇模板，内模均采用组合钢模。
在支架横梁I25a两悬臂段均搭设脚手管支架施工平台8m高。
3.施工工况
下横梁分两次浇筑，第一次浇筑横梁内上倒角底部即浇筑8m高，第二次浇筑完。
支架横梁I25a验算
最大计算跨度1= (900-90X3) 4-2=315cm
I.外荷计算
(1) ft 载：q ftt=L0X L5X2.6=3.9/m=39kg/cm
(2)
底模fi ： q 底=70X L5=105kg/m=1.05kg/cm
(3) 施工载：q 施=225X l ・5=337・5kg/m=3・
375kg/cm q=^ qi=43.43kg/cm
2.强度及变形验算 M=q 卩/8 =4
3.43 x 315-/8=538667.7kg*cm 0 =M/Wx=538667.7/401.88=1340.4kg/cm-<[o ] f=5ql-*/384EI=(5X (43.43-3.375) X315^]/ (384X2.1X10^X5023.54) =049 (cm) <[f1=1/400=315/400=0.79 (cm) 系按简支结构计算的，实际为不等跨连续结构，故实际应力与变形还要比此 计算值小。
三、贝雷桁验算梁
1.腹板位置贝雷桁梁验算 主塔下横梁腹板位置贝雷桁梁为单层三排，计算跨度i=900cm
<1)荷载计算
a 、载： q 畅=l ・0X8・0X2・6=20・8t/m=208kg/cm
q 邓=3.15/2 X 1.0X2.6=4.095t/m=40,95kg/cm
b 、外侧模重:
q 外艳=90X &0=720kg/m=7・2kg/cm C 、内侧模重: d 、底模重: q 内桧=75 X7・0=525kg/m=5・25kg/cm q 毗=95 X 1 •0=95kg/m=0・95kg/cm e 、施工载: q 底=70X 3.15/2=110・3kg/m=l ・ 103kg/cm
q 沪225X (1+3.15/2) =579・4kg/m=5・794kg/cm
f 、支架横梁 I25a 重：q ^=[9/2+2- (3.15/2+0,45) ]X3&1 一 1.5 =113.7kg/m= 1 -137kg/cm
q=Z qi=27038kg/cm (2)强度变形验算
M= qP/8 =27038X900-/8=27375975kg*cm 0 =M/Wx =27375975/10735.6=2550kg/cm-<[ o ]=273MPa
f=5ql-*/384EI=(5X (27038-5594) X900'*]/ (384X2.1X10^X751491.6)
=1.4 (cm) <If|=l/400=900/400=2.25 (cm)
系按简支结构计算的应力与变形，实际为不等跨连续结构，故实际应力与变 形还要比此计算值
小。
2.下横梁底板位置即中间单层双排贝雷桁梁验算 荷载计算宽度l=450・90・90/2+90=405cm
（1）荷载计
算 a 、载: q G ：=4・05X 1.0X2,6=10.53tZm=105.3kg/cm b 、底模a ： q &=4.05 X 70=284kg/m=2.84kg/cm C 、施工载: q 迪=4.05 X 225=911 kg/m=9・ 11 kg/cm d 、支架横梁 I25a 重：q 妒4.05X3&1-1.5=103kg/m=LO3kg/cm q=吊 qi= 11 & 28kg/cm (2)应力变形验算 M= q|-/8 =11&28 X 900-/8=11975850kg^cm 0 =M/Wx =11975850/7157.l = 1673.3kg/cm-<[ O ]=273MPa f=5qP/384EI=(5X (11&28-9.11) X900'*]/ (384X2.1X10^X500994.4)
=0.89 (cm) <[f|=l/400=900Z400=2.25 (cm) 四、钢管立柱验算 1.下横梁腹板位置即外排中间立柱承力验算 从立柱布置看出外排中间立柱承荷最大，故以外排中间立柱验算 a 、载 Ww 板=l ・0X8X9X2・6=234t 分担一部分底板栓重： W w=l ・55Xl ・0X9X2・6=36・27t b 、外侧模重： W 外檢=90X8X9=6480kg=6・4& C 、内侧模重： W 械=75X7X9=4725kg=4・725t d 、分担底板底模重: W 嵐檢=95X9X155=1325kg=l ・325t 6 施工载： Wft=225X2.55X9=5164kg=5.164t f 、贝雷桁梁重： W 梁=(9一3) X300X3=2700kg=2・7t
g、外悬臂2m .I：作平台脚手管a：W r.=2X8X9X20=2880kg=2.8&
外排中间立柱所承受荷载］
N= $ Wi=293.544t=293544kg
(2)立柱中心受压强度验算
立柱截面面积：A=JrD6=3,14X <80-L2) X 1.2=296.92 (cm-)
0 =N/A=293544/296・92=98&63kg/cm2V[o ]
(3)立柱受压失稳验算
立柱最大受压长度ln=15m= 1500cm
立柱回转半径Y= (DS C P) 2/4二(802+77.62) °・5/4=27・59 (cm) 长细比X = in/y =1500/27.59=54.4 査表折减系数=0.836
0 wN/巾A=293544/ (0.836X296.92) =1182.6kg/cm'<[o ]。
