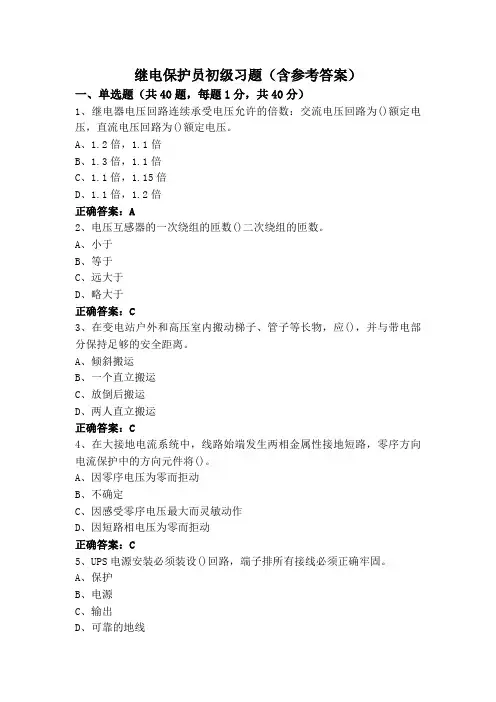

继电保护员初级习题(含参考答案)
继电保护员初级习题（含参考答案）一、单选题（共40题，每题1分，共40分）1、继电器电压回路连续承受电压允许的倍数：交流电压回路为()额定电压，直流电压回路为()额定电压。
A、1.2倍，1.1倍B、1.3倍，1.1倍C、1.1倍，1.15倍D、1.1倍，1.2倍正确答案：A2、电压互感器的一次绕组的匝数()二次绕组的匝数。
A、小于B、等于C、远大于D、略大于正确答案：C3、在变电站户外和高压室内搬动梯子、管子等长物，应()，并与带电部分保持足够的安全距离。
A、倾斜搬运B、一个直立搬运C、放倒后搬运D、两人直立搬运正确答案：C4、在大接地电流系统中，线路始端发生两相金属性接地短路，零序方向电流保护中的方向元件将()。
A、因零序电压为零而拒动B、不确定C、因感受零序电压最大而灵敏动作D、因短路相电压为零而拒动正确答案：C5、UPS电源安装必须装设()回路，端子排所有接线必须正确牢固。
A、保护B、电源C、输出D、可靠的地线正确答案：D6、新安装保护装置投入运行后的第一次全部检验工作应由()。
A、基建单位和运行单位共同进行B、运行单位进行C、基建单位进行D、施工单位正确答案：B7、以下哪项不属于启动重合闸的回路()。
A、保护跳闸起动回路B、遥控C、手跳起动回路D、断路器位置不对应起动回路正确答案：C8、两相短路时,短路点正序电压UK1与负序电压UK2的关系为()。
A、UK1>UK2B、UK1=UK2C、UK1正确答案：B9、备用电源与备用设备自动投入装置的主要作用是()。
A、改善电能质量B、提高供电可靠性C、保证电网频率不变D、提高供电选择性正确答案：C10、开口三角形绕组的额定电压在小接地系统中为()。
A、100VB、√3×100VC、100／3VD、100／√3V正确答案：C11、A/D转换是把采集的模拟量转换成()A、十六进制的数字量B、二进制的数字量C、八进制的数字量D、十进制的数字量正确答案：B12、突变量包括()。
