路面抗弯拉强度50混凝土配合比设计
C40(5.0MPa抗弯拉路面混凝土配合比设计)
53.2 56.6
57.0
180
1
145
28
55.4
54.7 56.7
60.1
54.0
50.8 52.4
52.3
180
1
140
28
54.5
51.2 52.9
53.1
43.3
45.8 45.9
48.5
180
1
140
28
46.6
47.9 46.2
44.1
试验监理人员意见：
试验：
日期： 复核：
主管：
日期：
表观密度（g/cm3）：2.694
规格：4.75～26.5mm 堆积密度（g/cm3）： 1.52
孔隙率（%）：44
掺和料 产地：-
品名：-
规格：-
产地：贵州中兴南友建材有限公司 外加剂
规格：RST-B
品名：RST-B高效减水剂 减水率（%）：12
试件尺寸：150*150*550mm 其他
养护情况：标准养护
贵州公路建设项目 汕昆高速贵州境板坝至江底公路工程

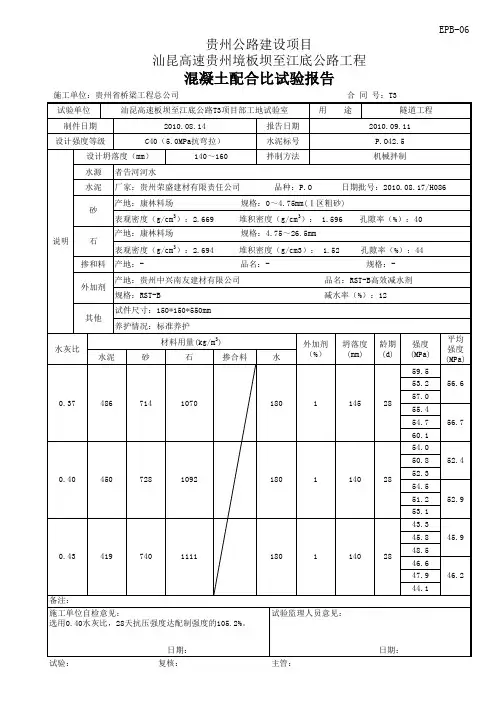

混凝土配合比试验报告
EPB-06
施工单位：贵州省桥梁工程总公司
合 同 号：T3
试验单位
汕昆高速板坝至江底公路T3项目部工地试验室
用途
隧道工程
制件日期
2010.08.14
报告5.0MPa抗弯拉）
水泥标号
P.O42.5
设计坍落度（mm）
140～160
拌制方法
机械拌制
水源 者告河河水
水泥 厂家：贵州荣盛建材有限责任公司
品种：P.O
日期批号：2010.08.17/H086
水泥混凝土路面弯拉强度控制标准及方法
水泥混凝土路面弯拉强度控制标准及方法摘要：由于水泥混凝土路面材料来源广、造价低、抗压强度高等优点，作为我国两种主要路面结构之一，广泛用于公路与城市道路中。
但一些水泥混凝土路面投入使用后不久就出现断裂损坏现象，大大缩短了路面使用寿命，致使维修养护费用增加，给社会造成较大经济损失。
其主要原因之一是施工完成后的水泥混凝土路面抗弯拉强度没有达到设计强度标准。
因此，抗弯拉强度是水泥混凝土路面设计和施工控制最重要的强度指标之一。
基于此，对水泥混凝土路面弯拉强度控制标准及方法进行研究，以供参考。
关键词：水泥混凝土路面；弯拉强度；质量控制引言随着城市建设的持续发展，以前使用的混凝土道路面临着很大的交通压力，其中一些道路开始出现健康问题，而对移动车辆的安全和舒适性的要求也在逐步增加，混凝土道路的清理趋势正在扩大。
道路混凝土路面质量状况研究提供了道路物理质量状况的信息，并为项目设计、施工和维护提供了基本信息和基础。
1设计标准公路水泥混凝土路面设计规范规定：面层板分析应采用弹性地基板理论，混凝土设计强度采用28d弯拉强度，其标准值按照交通荷载等级确定，旧混凝土路面弯拉强度采用实测值。
采用该规范进行水泥混凝土结构厚度设计时，设计标准为车辆荷载、温度应力共同作用下面层板在设计基准期内不产生疲劳断裂，以满足路面结构性能要求条件；在两个作用力最大时不发生极限断裂作为验算标准。
并考虑路面结构重要性和施工变异性二个可靠度因素，即在一定的交通、环境条件下和设计使用年限内满足弯拉强度设计要求的概率。
2水泥混凝土路面弯拉强度控制方法2.1层间组合设计(1)为了保证沥青层与原有混凝土层之间的良好结合，并防止沥青层进一步滑动，原有混凝土涂层层应在沥青层铺设前均匀铣削，厚度不超过1mm。
铣削后清理道路垃圾并用高压水枪清洗。
(2)防污贴剂和玻色纤维的应用是由玻璃纤维、沥青等组成的材料。
它具有抗拉强度高、施工方便、耐高温、防水等优点，可以更好地与混凝土结合。
路面普通水泥混凝土配合比设计
2021/3/27
CHENLI
Cement Concrete
33
配合比参数的确定原则
水灰比 水与水泥间的比例关系。当组成材料一定
时，对砼强度和耐久性起关键性作用。在满足强 度与耐久性要求的前提下，尽量取较大值。
单位用水量 指1 m3砼的用水量，反映水泥浆与
骨料间的比例关系（浆集比）。当W/C一定时， 是控制砼拌合物流动性的主要因素。在满足流动 性的前提下尽量取较小值。
无 按机 胶
石膏类 硫磺
石膏混凝土 以天然石膏及工业废料石膏为胶凝材料。可做天花板及内隔墙等制品 硫磺混凝土 硫磺加热熔化，然后冷却硬化。可做粘结剂及低温防腐层
凝
水玻璃 水玻璃混凝土 以钠水玻璃或钾水玻璃为胶凝材料。可做耐酸结构
材
碱矿渣类 碱矿渣混凝土 以磨细矿渣及碱溶液为胶凝材料，是一种新型混凝土。可做各种结构
钢筋混凝土 用普通钢筋加强的混凝土。其作用最广
钢丝网混凝土
用钢丝网加强的无粗骨料混凝土，又称钢丝网砂浆。可用于制作薄壳、 船等薄壁构件
配筋类
纤维混凝土
用各种纤维加强的混凝土，其中钢纤维混凝土最常用。其抗冲击、抗拉、抗 弯性能好，可用于路面、桥面、机场跑道护面、隧道衬砌及桩头、桩帽等
类
预应力混凝土
用先张法、后张法或化学方法使混凝土预压，以提高其抗拉、抗弯强度的配 筋混凝土。可用于各种工程的构筑物及建筑结构，特别是大跨度桥梁等
砂率 砂与石子间的比例关系。对砼拌合物的和易
性，特别是黏聚性和保水性有很大影响。在满足 黏聚性要求的前提下尽量取较小值。
2021/3/27
CHENLI
Cement Concrete
34
配合比设计的算料基准 计算1 m3砼中各材料的用量，以质量计。 计算时，骨料以自然风干状态质量为基准。 自然风干状态：细骨料含水率≤1.0%， 粗骨料含水率≤ 0.5%。
路面混凝土配合比计算与说明
路面混凝土配合比设计计算与说明一．计算依据：1．普通混凝土配合比设计规程，《JTJ55-2000》2．公路水泥混凝土路面设计规范《JTG D40-2003》3．公路工程集料试验规程《JTGE42-2005》二．材料来源：1．水泥：采用萍乡中材水泥有限公司生产的“中材”牌42.5级普通硅酸盐水泥。
2．碎石：采用上栗县金山镇南华采石场生产的碎石。
碎石按19~31.5mm ：9.5~19mm ：4.75~9.5mm = 30% ：55% ：15%比例掺配成符合规范的连续级配碎石。
3．砂：采用湖南平江砂场中砂，细度模数为2.72。
4．水：饮用水。
5．坍落度为30~50mm，砂率为39%三．计算步骤：1、确定5.0Mpa配制强度F cf,o=K F cf,o,K=1.15×5.0=5.75Mpa2、计算水灰比(w/c)W/C=1.5684/( F cf,o+1.0079－0.3987F CEf)=1.5684/(5.75+1.0079－0.3987×7.4)=1.5684/(6.7579-2.95038)=0.41 取W/C=0.393、计算单位用水量(Mwo)Mwo=104.97+3.09H+11.27×C/W+0.61ßS=104.97+3.09×3+11.27/0.39+0.61×30=161 kg4、计算单位水泥用量(Mco)Mco=Mw0/(W/C)=161/0.39=413kg5、计算砂石材料单位用量(Mso,Mgo)采用重量法计算：假定砼2420kg/m3Mso+Mgo=2420-161-413=1846砂率为39%Mso=1846×39%=720kg/m3Mgo=1846-720=1126 kg/m36、确定理论配合比为：水：161kg、水泥：413kg、砂：720kg、碎石：1126kg7、确定调试后的配合比采用理论配合比配制砼，调试坍落度、和易性，得最佳每立方米砼配合比为：1：0.39：1.74：2.73比例为：水泥用量砂用量碎石用量水用量413 720 1126 161比例： 1 ：1.74 ：2.73 ：0.39四．以上计算的配合比为基准配合比，另外分别按增加和减小水灰比0.03及保持砂率基本不变进行试拌，对其拌和物和易性分别进行检测，均能满足设计要求，并分别将拌和物制做试块，标准养护，进行7天和28天的抗弯拉强度检验，详见下表：五．根据经济合理，保证工程质量，方便施工的原则，拟定用试验编号为2的配合比为路面用混凝土的基准配合比，经28天强度检测符合设计要求。
混凝土配合比设计与计算
混凝土配合比设计与计算一、引言混凝土作为建筑中最常用的材料之一，其配合比设计与计算是混凝土工程中不可或缺的环节。
合理的混凝土配合比设计可以保证混凝土的强度、耐久性、抗渗性等性能指标达到设计要求，同时还可以控制混凝土的成本和施工难度。
本文将详细介绍混凝土配合比设计与计算的相关内容，包括配合比设计的原则、计算方法、配合比调整等方面。
二、配合比设计的原则1.强度原则混凝土的配合比设计首要考虑的是混凝土的强度需求。
一般来说，混凝土的强度指标包括28天抗压强度、28天抗拉强度、28天抗弯强度等。
在进行配合比设计时，应根据具体工程的要求，确定混凝土的强度等级，并根据该等级确定混凝土的配合比。
2.工作性原则混凝土的工作性是指混凝土的流动性、可塑性、坍落度等指标。
在配合比设计时，应根据具体施工要求和混凝土的使用环境，确定混凝土的工作性指标，并通过配合比设计来实现。
3.耐久性原则混凝土的耐久性是指混凝土在使用过程中的抗冻融、抗渗透、耐化学侵蚀等指标。
在进行配合比设计时，应根据具体使用环境和对混凝土耐久性的要求，确定混凝土的配合比，以满足耐久性要求。
4.成本原则混凝土的成本是指混凝土材料的采购成本、混凝土生产成本、施工成本等。
在进行配合比设计时，应根据具体工程的经济效益和成本控制要求，确定混凝土的配合比。
三、配合比设计的计算方法1.配合比计算基础混凝土的配合比计算基础包括水泥用量、水用量、骨料用量、粉煤灰用量、矿渣粉用量、掺合料用量等。
2.配合比计算方法（1）确定水灰比水灰比是指混凝土中水与水泥的重量比。
水灰比的大小直接影响混凝土的工作性、强度和耐久性等性能指标。
一般来说，水灰比越小，混凝土的强度和耐久性越好，但工作性会有所下降。
确定水灰比的方法一般是根据混凝土的强度等级和工作性要求，参考相应的混凝土配合比表来确定。
（2）确定骨料配合比骨料配合比是指混凝土中骨料与水泥、粉煤灰、矿渣粉等掺合料的重量比。
骨料的种类、粒径、含水率等因素都会影响混凝土的强度和耐久性等性能指标。
抗弯拉5.0混凝土路面配合比设计说明书
抗弯拉5.0Mpa 砼路面配合比设计说明书一、材料的选用1、水泥：P.O42.5R 硅酸盐水泥2、细骨料：河砂、中砂3、粗骨料：4.75~31.5mm 碎石4、水：饮用水5、外加剂：木钙减水剂，（网上查掺量为水泥的0.25%，减水率12.0%）。
二、配合比的设计与计算依据规范《公路水泥混凝土路面施工技术规范》（JTG F30-2003）要求，按弯拉强度≥5.0MPa 进行设计与计算，具体过程如下：1、 计算28天弯拉配制强度 fc ：：取值：(1)设计弯拉强度标准值：fr=5.0MPa (2)弯拉强度试验样本的标准差：s=0.5MPa(3)保证率系数：t=1.36(n 取3组) (4)弯拉强度变异系数：cv=0.07 fc=[fr/(1-1.04cv)]+ts=[5.0/(1-1.04╳0.07]+1.36╳0.5) =6.07MPa.2、 确定水灰比：sc f f C W 3595.00097.15684.1-+= W/C =1.5684/(6.07+1.0097-0.3595╳8.5)=0.39灰水比为:c/w=1/0.37=2.563、 确定砂率：查桥涵用砂细度模数在2.3~2.5之间，故选定砂率为34%。
4、 单位用水量确定：W o =104.97+0.309S L +11.27WC +0.61S P W o =104.97+0.309╳40+11.27╳2.70+0.61╳34=168kg计算掺外加剂的砼单位用水量：W ow =W o ⎪⎭⎫⎝⎛-1001β =168╳（1-12.0%）=148kg 5、 单位水泥用量确定：C o =⎪⎭⎫ ⎝⎛W C W o Co=2.56╳148 Co=3796、减水剂用量确定：减水剂=379╳0.25%=0.95Kg/m3三、通过上述的计算，以上计算配合比为基准配合比，另外分别增减水灰比，进行试拌，对其拌和物和易性分别进行检测，是否能满足要求，并分别将拌和物制件，标准养护，并进行7d 和28d 的抗折、抗压强度检验验证选择合适的配合比。
水泥混凝土路面抗弯拉强度配合比
合用标准文案报告编号：B检（14）—SJSY-TPB001检验报告委托单位：牡丹江市大东建筑总公司检测项目：路面混凝土配合比设计报告日期：2014 年7月18日中心实验室名称：呼伦贝尔市公路勘探规划设计有限公司中心实验室地址：呼伦贝尔市海拉尔区扎兰屯路71 号邮编： 021008电话：（0470 ）3998512水泥混凝土路面抗弯拉强度配合比设计书一、资料说明：原资料 :水泥采用海拉尔蒙西复合硅酸盐（P.C 32.5 ）水泥；砂采用海拉尔河砂场中砂，细度模数为 2.87 ，表观密度为；碎石采用哈克南碎石场（ 4.75-31.5mm ）合成级配，其中：碎石10-20mm 掺量为 40%， 20-40mm 掺量为60%；水采用自来水；原资料检测详见试验报告。
编制依照：《公路水泥混凝土路面施工技术规范》JTG F30-2003 及《公路水泥混凝土路面设计规范》JTGD40-2002，设计抗折强度 4.5Mpa 中等交通。
二、计算水泥混凝土配制强度(fc)1） fc=fr/1-1.04cv+tsⅹ ⅹ 8%Fc- 配制 28天弯拉强度的均值（Mpa）Fr- 设计弯拉强度标准值（Mpa）cv- 按表取值s- 无资料的情况下取值8%t-按表取值2）水灰比 (W/C) 的计算（）Fs- 水泥实测 28天抗折强度（ Mpa）3）查表确定砂率( βs ) ＝ 34%4）确定单位用水量(mwo)依照施工条件出机坍落度宜控制在 1 0― 50mm查表 mwo =170 kg/m35）确定单位水泥用量(mco)C0=(c/w)wo=170/0.44=386 kg/m36 ）计算粗集料用量（mgo）、细集料用量（mso）将上面的计算结果带入式中mco+mwo+mso+ mgo＝2450βs＝mso÷（ mso+ mgo）× 100砂（ mso）用量为 644 kg/m3，碎石（ mgo）用量 1250 kg/m3 ；(1)初步配合比为 :水泥：碎石：砂＝ 386：1250:644:＝1： 3.24 ：水灰比＝0.4 4(2)调整工作性，提出基准配合比1）计算水泥混凝土试拌资料用量：按初步配合比试拌水泥混凝土拌和物30 L各种资料用量为：水泥＝386ⅹ 0.03= 11.58 kg水＝ 170ⅹ砂＝ 644ⅹ0.03= 19.32 kg碎石＝ 1250ⅹ 0.03= 37.50 kg2）调整工作性按初步配合比拌制水泥混凝土拌和物，测定其粘聚性，保水性，坍落度。
公路路面水泥混凝土配合比设计
公路路面水泥混凝土配合比设计设计依据：《公路水泥混凝土路面施工技术规范》〔JTG F30—2003〕一、普通混凝土配合比设计1. 试配强度（弯拉强度）：fc=fr/〔1-1.04c v〕+ts=其中：f c为28天试配弯拉强度（Mpa）f r为设计弯拉强度标准值（Mpa）c v为弯拉强度变异系数，应按统计数据在下表的规定范围取值；无统S为弯拉强度试验样本的标准差（Mpa）2. 工作性：不同的施工工艺，最佳工作性要求不一样；坍落度SL一般在10mm～60mm 之间。
3. 耐久性：〔1〕根据有无抗冻性、抗盐冻性要求及混凝土最大公称粒径，混凝土含气〔2〕根据耐久性要求的最大水灰比、最小单位水泥用量应符合下表规定。
最大水泥用量不宜大于400kg/m3 ，掺粉煤灰时，最大单位胶凝材料不宜大于注:掺粉煤灰，并有抗冰（盐）冻要求时，不得使用32.5级水泥。
严寒地区抗冻标号不宜低于F250，寒冷地区不宜低于F200。
4. 水灰（胶）比的计算和确定：〔1〕碎石或碎卵石混凝土W/C=1.5648/〔fc +1.0097-0.3595f s〕=〔2〕卵石混凝土W/C=1.2618/〔fc +1.5492-0.4709f s〕=其中：fs 为水泥实测28天抗折强度（Mpa）再根据耐久性要求复核、确定水灰（胶）比。
5. 砂率(SP)的确定：根据砂的细度模数和粗集料种类，按下表取值；在软做抗滑槽时，可增大注;碎卵石可在碎石和卵石之间内插取值。
6. 确定单位用水量：根据粗集料种类和确定的坍落度，分别按下列公式计算（集料以自然风干状态计）。
碎石：W0 =104.97+0.309SL +11.27（C/W）+0.61S P卵石：W0 =86.89+0.370SL +11.24（C/W）+1.00S P其中：W0为不掺外加剂与掺和料的混凝土单位用水量（kg/m3）掺外加剂的混凝土单位用水量按下式计算：W0W = W0（1-β）其中：β为所用外加剂的实测减水率（%）7. 确定单位水泥用量;根据水灰比公式反算，再根据耐久性要求复核、确定。
