8-27塑料检查井配件之开孔器

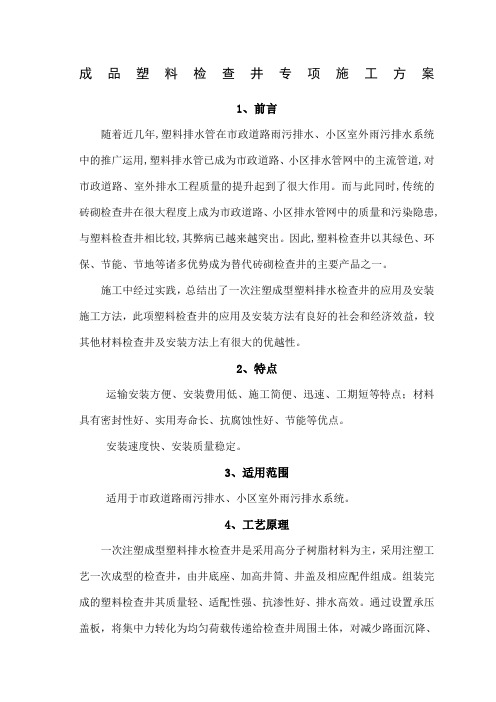

成品塑料检查井专项施工方案
成品塑料检查井专项施工方案1、前言随着近几年,塑料排水管在市政道路雨污排水、小区室外雨污排水系统中的推广运用,塑料排水管已成为市政道路、小区排水管网中的主流管道,对市政道路、室外排水工程质量的提升起到了很大作用。
而与此同时,传统的砖砌检查井在很大程度上成为市政道路、小区排水管网中的质量和污染隐患,与塑料检查井相比较,其弊病已越来越突出。
因此,塑料检查井以其绿色、环保、节能、节地等诸多优势成为替代砖砌检查井的主要产品之一。
施工中经过实践，总结出了一次注塑成型塑料排水检查井的应用及安装施工方法，此项塑料检查井的应用及安装方法有良好的社会和经济效益，较其他材料检查井及安装方法上有很大的优越性。
2、特点运输安装方便、安装费用低、施工简便、迅速、工期短等特点；材料具有密封性好、实用寿命长、抗腐蚀性好、节能等优点。
安装速度快、安装质量稳定。
3、适用范围适用于市政道路雨污排水、小区室外雨污排水系统。
4、工艺原理一次注塑成型塑料排水检查井是采用高分子树脂材料为主，采用注塑工艺一次成型的检查井，由井底座、加高井筒、井盖及相应配件组成。
组装完成的塑料检查井其质量轻、适配性强、抗渗性好、排水高效。
通过设置承压盖板，将集中力转化为均匀荷载传递给检查井周围土体，对减少路面沉降、提高道路质量也有明显的作用。
5 、施工工艺流程及施工方法操作要点安装工艺流程注：红色部分为本文重点施工方法及操作要点1 塑料检查井现场规格型号计划与进场（1）塑料检查井由厂家根据设计图纸的数据，安排井底座规格型号、加高井筒及各类配件生产并运至现场。
（2）常用井底座型号、加高井筒及常用配件如下图：污（废）水用带流槽起始井底座污（废）水用带流槽底直通井底座污（废）水用带流槽底弯头井底座污（废）水用带流槽底三通井底座污（废）水用带流槽底四通井底座雨水用带沉泥池起始井底座雨水用带沉泥池直通井底座雨水用带沉泥池弯头井底座雨水用带沉泥池三通井底座雨水用带沉泥池四通井底座HDPE加高井筒热收缩套（连接支管及加高井筒用）变径接头（适用于进出水口管径不一致时使用）柔性密封圈（接出户管现场开孔后密封用）收口盖（适用于DN1000以上井收口至DN700）(3)建筑小区常用规格及选用标准见下表排水管道井底座井径规格(mm)管径公称直径（mm）埋深(m)200、300、≤300≤500≤3 700400、500 ≤500≤700≤700500、600 ≤700≤700≤1000600 ≤700＞1000700、800 ≤1000＞10001000 ≤1000＞12002 塑料检查井外观、尺寸检测外观检测检查井的内外表面应光滑平整，无气泡、变形、裂口、脱皮和明显的痕纹、凹陷，且色泽基本一致，接口完好，无破损变形。
天井塑料检查井信息价
196.67
160
只
300.00
400×315
只
219.18
200
只
400.00
500×400
只
248.03
11
堵头
315
只
129.53
700×500
只
396.36
250
只
85.35
200
只
58.78
备注: 1、特殊规格价格另议，沉泥室塑料检查井在此价格的基础上井座×1.3系数。
2、产品执行标准：中华人民共和国城镇建设行业标准CJ/T233-2006。
只
2989.86
200×160
套
298.68
5
过渡井座
500×250
只
1241.51
3
雨水收集井座(正、侧)
430×320×200
套
757.88
备注: 1、特殊规格价格另议，沉泥室塑料检查井在此价格的基础上井座×1.3系数。
2、产品执行标准：中华人民共和国城镇建设行业标准CJ/T233-2006。
产品特点：
903.03
315×250
只
844.95
500×250
只
1169.03
315×315
只
986.28
500×315
只
1298.92
500×400
只
1575.70
500×400
只
1773.37
700×500
只
2524.20
700×500
只
2778.95
2
13号咖喱井
160×160
套
127.65
塑料检查井上图说明
"天井"设计院上图作业指导书一、统一上图说明1、地下排水管道系统中的雨污水检查井应采用一次注塑成型的SHPM系列塑料检查井。
2、塑料检查井井座采用PP（聚丙烯）材质，因为PP比PE更耐腐蚀、耐酸碱，使用寿命长。
3、井座承口系列应满足与埋地排水管道直径（内径系列、外径系列）大小，直接承插。
4、与出户管连接的配件（支管活动接头）承插口应带有密封圈的锁止环，更好的连接密封，增强密封性能。
5、与同一座检查井连接的两根排水管（DN200mm以上）存在落差，宜采用一次注塑成型有口井筒井，增加井筒的整体安全性。
6、污水、废水管应采用流槽井，雨水管及合流管采用沉泥室检查井，道路雨水口应采用带沉泥室的井座。
7、塑料检查井井筒采用轴向中空平壁管（北方地区因受冻土层环境气候因素，宜采用PE中空缠绕管）。
8、当塑料检查井设置在绿化带时，采用钢纤维复合井盖;而设置在车行道时，根据路面承载要求选择相配套的承重井盖。
二、口头技术说明1、建筑排出管布置1、1在建筑排水管道出户层平面图上或系统总图上应标明排出管道管径和管内底标高。
为了提高按图配料的效率，最好能直接在排水系统总图上标明上述信息。
1、2生活污水、废水排出管宜与外墙面垂直布置，当有两根或两根以上排出管接入同一检查井，排出管宜平行布置。
2、塑料管道的选择根据实际工程情况选材2、1道路雨水口的排出管外径应设计在200mm。
2、2采用有沉泥室的井座时，其井筒外径应大于等于400mm（雨水口除外），对应的塑料管道外径应大于等于300mm。
3、井座的选择3、1检查井上下游管道偏转角小于或等于15°，且汇入管不在井座上接入时，应设计为直通井。
直通井座变径时，应采用异径直通井座。
3、2排水管道水流在检查井处转向时，应根据水流偏转角选择井座。
按转弯角度可分15°、30°、45°、90°弯头井座3、3管道起始端应采用起始井座。
8-18塑料检查井常用几种配件介绍
塑料检查井常用几种配件介绍
一次成型塑料夹查井越来越多的被应用到小区住宅和公用建筑等项目的市政排水上，而塑料检查井作为一个主体，在这个主体上又有哪些配件被应用，下面无锡正林建材有限公司就向大家介绍塑料检查井专用配件。
1.马鞍接头，如图：
马鞍接头常用于地下排水管网出口管或支管与检查井井筒管连接的过渡接头，具有严密防水，防止渗漏的作用。
2.异径接(俗称大小头)，如图
异径接常用于塑料检查井座与埋地排水管道之间连接，相互转换所用。
3.汇合接头，如图：
汇合接头常用于井筒开口接入多个支管或井座接入多个支管时所用。
4.变角接头，如图：
一次成型塑料检查井井座链接管道方向位置不合理时通常使用变角接头连接转换。
除以上几种配件外，一次成型塑料检查井在实际安装过程中还会应用如井筒直接、密封圈、柔性接头、复合井盖、草坪井盖、开孔器等相关配件，正是这些塑料检查井的专用配件的使用，保证了塑料检查井方便快捷的施工，高效的排水工况，促进了塑料检查井快速推广。
常用修井工具
图
5—7 胶模结构示意图 1一硫化钢芯；2一橡胶筒
结构特点
胶筒一般由专业橡胶厂根据用户需要制造，在 胶筒粘合完成后，硫化温度、压力、时间等应 严格控制，胶简表面邵尔硬度应保持在30—40 之间。成形后，外型尺寸的最大工作面外径应 比钢体最大外径小0.5～lmm，以免入井时划擦 胶筒。工作面长度视打印井段长度而定，钢体 中心管长度应与胶筒总长度相匹配
铅膜侧面有两 道刀切条痕 铅膜侧面有两 道宽缝裂痕
铅模一边缘偏 陷 铅模两缘偏陷
套管裂缝所划 破 套管裂口所划 破
套管单向变形
进行套管补贴 或取、换套
双向或多向变 形
采用胀管器或 爆炸整形
铅模底部只有 砂粒痕迹
说明接触到砂 面，落物已砂 埋
冲砂、套铣或 带用水眼 工具 打捞
5．注意事项
1） 铅模在搬运过程中必须轻拿轻放， 严禁甩碰。存放及车运时，应底部向上 或横放，并用软材料垫平。 2） 铅模水眼小易于堵塞，要求钻具清 洁，无氧化铁宵。为防止堵塞，可下钻 300~400m后洗井一次。 3） 打印加压时，只能加压一次，不得 二次打印，而使印痕重复，难于分析。
3、操作方法
利用管柱将胶模下至设计深度，然后开泵憋 压0.5-1.0MPa，使胶模在液压下扩张，紧紧贴 在套管内壁上，将套管的孔洞裂缝等状况印在 胶模上。管柱泄压后，起出打印管柱，卸掉胶 模并清洗干净后，将胶模连在地面泵上，憋压 使其扩张到在井下的工作尺寸，即可清晰地将 井下套管的破损状况直观地反映出来，既有准 确的几何形状，又可直接测得破损尺寸。
7)传感器
传感器是测卡仪的关键部件，主要由 线圈、磁钢及心轴等组成，如图所示。 当心轴随被卡管柱一起转动或拉伸时， 磁钢也随之产生一个周向或轴向位移， 于是线圈切割磁力线产生瞬时感应电流。 由于传感器线圈与面板上的测卡 表连接成一闭合回路，因此根据测卡表 指针摆动幅度，就可以准确确定卡点位 置。 根据磁场对电流的作用力，只要给传 感器线圈供给一直流电压，即可使传感 器复位。 传感器线圈保护筒内为一真空密封腔， 腔内充满合成油，使传感器内外压力保 持平衡，保证传感器工作不受井内液体 压力干扰。
【开孔器】开孔器价格,行情走势,工程造价,规格型号大全
全国开孔器价格行情走势及规格型号大全来源：造价通工程造价信息网概述：造价通工程造价信息网为您实时提供全国各省市地区各种规格型号开孔器价格行情走势查询。
标签：开孔器,开孔器价格, 开孔器价格行情,开孔器行情走势,工程造价, 开孔器规格型号,开孔器报价,开孔器市场价编者按：造价通——是中华人民共和国国家标准《建设工程人工材料设备机械数据标准》（GB/T 50851-2013）的参编单位和唯一数据提供方。
材料名规格/型号单位品牌省份城市查询账号账号密码开孔器38mm 个山东潍坊市hnzjthy452 lxy19851230 开孔器41mm 个山东潍坊市hnzjthy452 lxy19851230 开孔器46mm 个山东潍坊市hnzjthy452 lxy19851230 开孔器51mm 个山东潍坊市hnzjthy452 lxy19851230 开孔器53mm 个山东潍坊市hnzjthy452 lxy19851230 开孔器60mm 个山东潍坊市hnzjthy452 lxy19851230 开孔器61mm 个山东潍坊市hnzjthy452 lxy19851230 开孔器64mm 个山东潍坊市hnzjthy452 lxy19851230 开孔器70mm 个山东潍坊市hnzjthy452 lxy19851230 开孔器81mm 个山东潍坊市hnzjthy452 lxy19851230 开孔器89mm 个山东潍坊市hnzjthy452 lxy19851230 开孔器98mm 个山东潍坊市hnzjthy452 lxy19851230 开孔器114mm 个山东潍坊市hnzjthy452 lxy19851230 开孔器117mm 个山东潍坊市hnzjthy452 lxy19851230开孔器规格:37 (进口材质/出厂价)套广东广州市hnzjthy452 lxy19851230开孔器规格:43 (进口材质/出厂价)套广东广州市hnzjthy452 lxy19851230开孔器规格:50 (进口材质/出厂价)套广东广州市hnzjthy452 lxy19851230开孔器规格:60 (进口材质/出厂价)套广东广州市hnzjthy452 lxy19851230开孔器规格:75 (进口材质/出厂价)套广东广州市hnzjthy452 lxy19851230开孔器规格:85 (进口材质/出厂价)套广东广州市hnzjthy452 lxy19851230开孔器Ф38 套广东广州市hnzjthy452 lxy19851230 开孔器Ф46 套广东广州市hnzjthy452 lxy19851230 开孔器Ф53 套广东广州市hnzjthy452 lxy19851230 开孔器Ф61 套广东广州市hnzjthy452 lxy19851230 开孔器Ф81 套广东广州市hnzjthy452 lxy19851230 开孔器Ф86 套广东广州市hnzjthy452 lxy19851230 开孔器Ф114 套广东广州市hnzjthy452 lxy19851230 开孔器开孔尺寸38 通径DN25 个上海上海市hnzjthy452 lxy19851230 开孔器开孔尺寸46 通径DN32 个上海上海市hnzjthy452 lxy19851230 开孔器开孔尺寸51 通径DN40 个上海上海市hnzjthy452 lxy19851230 开孔器开孔尺寸61 通径DN50 个上海上海市hnzjthy452 lxy19851230开孔器开孔尺寸81 通径DN65 个上海上海市hnzjthy452 lxy19851230 开孔器开孔尺寸89 通径DN80 个上海上海市hnzjthy452 lxy19851230开孔器开孔尺寸114 通径DN100个上海上海市hnzjthy452 lxy19851230开孔器尺寸38 枚豪德四川成都市hnzjthy452 lxy19851230 开孔器尺寸46 枚豪德四川成都市hnzjthy452 lxy19851230 开孔器尺寸51 枚豪德四川成都市hnzjthy452 lxy19851230 开孔器尺寸61 枚豪德四川成都市hnzjthy452 lxy19851230 开孔器尺寸81 枚豪德四川成都市hnzjthy452 lxy19851230 开孔器尺寸89 枚豪德四川成都市hnzjthy452 lxy19851230 开孔器尺寸114 枚豪德四川成都市hnzjthy452 lxy19851230 开孔器钻柄枚豪德四川成都市hnzjthy452 lxy19851230 开孔器110B 个四川成都市hnzjthy452 lxy19851230 开孔器160B 个四川成都市hnzjthy452 lxy19851230 开孔器200B 个四川成都市hnzjthy452 lxy19851230 开孔器225A 个四川成都市hnzjthy452 lxy19851230 开孔器110B 个浩杰江苏苏州市hnzjthy452 lxy19851230开孔器160B 个浩杰江苏苏州市hnzjthy452 lxy19851230 开孔器200B 个浩杰江苏苏州市hnzjthy452 lxy19851230 开孔器225A 个浩杰江苏苏州市hnzjthy452 lxy19851230 开孔器200 个宝井四川成都市hnzjthy452 lxy19851230 开孔器300 个宝井四川成都市hnzjthy452 lxy19851230 开孔器110B 个宝井四川成都市hnzjthy452 lxy19851230 开孔器160B 个宝井四川成都市hnzjthy452 lxy19851230 开孔器200B 个宝井四川成都市hnzjthy452 lxy19851230 开孔器46 枚圣诺广西南宁市hnzjthy452 lxy19851230 开孔器38 枚圣诺广西南宁市hnzjthy452 lxy19851230 开孔器89 枚圣诺广西南宁市hnzjthy452 lxy19851230 开孔器81 枚圣诺广西南宁市hnzjthy452 lxy19851230 开孔器80 枚圣诺广西南宁市hnzjthy452 lxy19851230 开孔器钻柄根圣诺广西南宁市hnzjthy452 lxy19851230 开孔器114 枚圣诺广西南宁市hnzjthy452 lxy19851230 开孔器64 枚圣诺广西南宁市hnzjthy452 lxy19851230开孔器52 枚圣诺广西南宁市hnzjthy452 lxy19851230 开孔器加筋塑料检查井 50 个亚塑广西南宁市hnzjthy452 lxy19851230 开孔器加筋塑料检查井 75 个亚塑广西南宁市hnzjthy452 lxy19851230 开孔器加筋塑料检查井 110 个亚塑广西南宁市hnzjthy452 lxy19851230开孔器加筋塑料检查井直插160个亚塑广西南宁市hnzjthy452 lxy19851230开孔器加筋塑料检查井直插200个亚塑广西南宁市hnzjthy452 lxy19851230开孔器加筋塑料检查井 160 个亚塑广西南宁市hnzjthy452 lxy19851230 开孔器加筋塑料检查井 200 个亚塑广西南宁市hnzjthy452 lxy19851230 开孔器加筋塑料检查井 225 个亚塑广西南宁市hnzjthy452 lxy19851230 开孔器加筋塑料检查井 250 个亚塑广西南宁市hnzjthy452 lxy19851230 开孔器加筋塑料检查井 300 个亚塑广西南宁市hnzjthy452 lxy19851230 开孔器加筋塑料检查井 315B 个亚塑广西南宁市hnzjthy452 lxy19851230开孔器加筋塑料检查井直插110个亚塑广西南宁市hnzjthy452 lxy19851230开孔器225mm 套锦程湖南长沙市hnzjthy452 lxy19851230 开孔器300mm 套锦程湖南长沙市hnzjthy452 lxy19851230 开孔器110mm 套锦程湖南长沙市hnzjthy452 lxy19851230开孔器160mm 套锦程湖南长沙市hnzjthy452 lxy19851230 开孔器200mm 套锦程湖南长沙市hnzjthy452 lxy19851230 开孔器46(带钻柄.黑色) 套四川成都市hnzjthy452 lxy19851230 开孔器52(带钻柄.黑色) 套四川成都市hnzjthy452 lxy19851230 开孔器62(带钻柄.黑色) 套四川成都市hnzjthy452 lxy19851230 开孔器80(带钻柄.黑色) 套四川成都市hnzjthy452 lxy19851230 开孔器89(带钻柄.黑色) 套四川成都市hnzjthy452 lxy19851230 开孔器117(带钻柄.黑色) 套四川成都市hnzjthy452 lxy19851230 开孔器38(带钻柄.黑色) 套四川成都市hnzjthy452 lxy19851230 开孔器DN114 个广东佛山市hnzjthy452 lxy19851230 开孔器DN38 个广东佛山市hnzjthy452 lxy19851230 开孔器DN46 个广东佛山市hnzjthy452 lxy19851230 开孔器DN52 个广东佛山市hnzjthy452 lxy19851230 开孔器DN64 个广东佛山市hnzjthy452 lxy19851230 开孔器DN81 个广东佛山市hnzjthy452 lxy19851230 开孔器DN89 个广东佛山市hnzjthy452 lxy19851230开孔器38mm 个云南昆明市hnzjthy452 lxy19851230 开孔器40mm 个云南昆明市hnzjthy452 lxy19851230 开孔器46mm 个云南昆明市hnzjthy452 lxy19851230 开孔器48mm 个云南昆明市hnzjthy452 lxy19851230 开孔器51mm 个云南昆明市hnzjthy452 lxy19851230 开孔器61mm 个云南昆明市hnzjthy452 lxy19851230 开孔器64mm 个云南昆明市hnzjthy452 lxy19851230 开孔器70mm 个云南昆明市hnzjthy452 lxy19851230 开孔器81mm 个云南昆明市hnzjthy452 lxy19851230 开孔器89mm 个云南昆明市hnzjthy452 lxy19851230 开孔器114mm 个云南昆明市hnzjthy452 lxy19851230 开孔器支管:200A 个晶塑广东东莞市hnzjthy452 lxy19851230 开孔器支管:225A 个晶塑广东东莞市hnzjthy452 lxy19851230 开孔器支管:300A 个晶塑广东东莞市hnzjthy452 lxy19851230 开孔器支管:直插110 个晶塑广东东莞市hnzjthy452 lxy19851230 开孔器支管:直插160 个晶塑广东东莞市hnzjthy452 lxy19851230开孔器支管:直插200 个晶塑广东东莞市hnzjthy452 lxy19851230 开孔器50B 个晶塑广东东莞市hnzjthy452 lxy19851230 开孔器75B 个晶塑广东东莞市hnzjthy452 lxy19851230 开孔器110B 个晶塑广东东莞市hnzjthy452 lxy19851230 开孔器160B 个晶塑广东东莞市hnzjthy452 lxy19851230 开孔器200B 个晶塑广东东莞市hnzjthy452 lxy19851230 开孔器250B 个晶塑广东东莞市hnzjthy452 lxy19851230 开孔器315B 个晶塑广东东莞市hnzjthy452 lxy19851230 开孔器110.0 个广东深圳市hnzjthy452 lxy19851230 开孔器160.0 个广东深圳市hnzjthy452 lxy19851230 开孔器200.0 个广东深圳市hnzjthy452 lxy19851230 开孔器220.0 个广东深圳市hnzjthy452 lxy19851230 开孔器250.0 个广东深圳市hnzjthy452 lxy19851230 开孔器Ф110 个禹井河北廊坊市hnzjthy452 lxy19851230 开孔器Ф160 个禹井河北廊坊市hnzjthy452 lxy19851230 开孔器Ф200 个禹井河北廊坊市hnzjthy452 lxy19851230结后语：完整版开孔器价格全国各地区加起来有共有数百页，因受限于百度文库文件上传大小、篇幅限制以及价格时效性原因，故而只上传了一部分。
室外雨污水管网工程施工方案
目录一、项目概况 (1)1.1 雨水管道工程 (1)1.2 污水管道工程 (1)1.3 主要项目实物量 (1)2. 气候条件 (2)2.1 温度 (2)2.2 降雨量 (3)三、编译依据 (3)四、建设部署 (3)4.1 组织准备 (3)4.2 技术准备 (4)4.3 施工组织 (4)4.3.1 建设部署 (4)4.3.2 资源分配 (6)五、建设方案 (7)5.1 施工工艺流程 (7)5.2 计量和支付 (7)5.3 开挖沟渠（基坑） (7)5.4 管道基础 (8)5.5 管道铺设 (8)5.6人孔的安装 (9)5.6.1 检查井基坑开挖 (9)5.6.2 检查井垫层施工 (10)5.6.3井筒安装 (10)5.7 闭水试验 (10)5.8 回填 (11)5.8.1中粗砂回填 (11)5.8.2 回填 (11)5.9 井盖安装 (12)6、1#钢筋混凝土化粪池施工 (12)6.1.1 施工过程 (12)6.1.2 基坑开挖 (12)6.1.3 钢筋模板施工 (13)6.1.4 井筒砌体 (15)6.1.5 抹灰施工 (15)6.1.6 满水试验 (16)6.1.7 回填工程施工 (16)七、质量保证措施 (17)7.1 原材料质量保证措施 (17)7.2 测量质量保证措施 (18)7.3 土方开挖质量保证措施 (18)7.4 管道铺设质量保证措施 (19)7.5 化粪池钢筋绑扎质量保证措施 (20)7.6 化粪池模板施工质量保证措施 (20)八、施工进度计划 (21)9、安全文明施工 (21)9.1 安全施工措施 (21)9.2 文明施工措施 (23)一、项目概况本项目为太湖瑞园E地块室外雨污管网工程。
本项目主要建设内容包括室外雨水管道工程和污水管道工程。
整个排水系统采用雨污分流，雨污集中处理后排入市政排水管网。
1.1 雨水管道工程本工程雨水管道管径主要有DN225、DN300、DN400、DN500、DN600、DN800。
聚乙烯塑钢缠绕管连接施工技术
大理市环洱海“百村”污水收集与处理工程 2014年第二批污水处理工程污水管网连接技术专项施工方案审定：审核：审批：编制：云南第五建设有限公司2014年月日目录一、编制依据 (3)二、塑料检查井技术要点 (3)2.1“宝井”塑料检查井技术要点 (3)2.1.1检查井标记 (4)2.1.2塑料检查井的结构及特点 (4)2.1.3“宝井”产品的结构及特点 (5)2.1.4井筒及配件和热缩套规格 (6)2.1.5开孔器及汇合接头规格 (8)2.1.6井筒接管配件选用表 (9)三、塑料检查井部件选用 (9)四、塑料检查井施工技术要点 (11)4.1基坑开挖 (11)4.2铺设基础处理 ...................................................... 错误！未定义书签。
4.3安装井座 (13)4.4检查井接管及井筒的安装 .................................. 错误！未定义书签。
4.5回填....................................................................... 错误！未定义书签。
4.6安装井盖 (15)五、塑钢缠绕（HDPE）排水管技术要点 (17)六、连接方式及技术要点 ................................................ 错误！未定义书签。
七、关于现有预制管与检查井的连接 ............................ 错误！未定义书签。
一、工程概况本工程是由云南省大理市水务产业投资有限公司作为建设方建设的大理市环洱海“百村”污水收集与处理工程2014年第二批污水处理工程，并由云南第五建设有限公司作为承建方。
本工程是在村落内的污水收集，涉及双廊镇，大理镇、下关镇、上关镇、海东镇、凤仪镇、银桥镇、喜洲镇等共计62个村落。
浅谈成品塑料检查井在小区室外排水系统中的应用
浅谈成品塑料检查井在小区室外排水系统中的应用摘要：随着近年来咸宁当地房地产项目的转型发展，新楼盘与老旧小区改造在城区遍地开花，刺激了经济的发展，为设计行业带来了机遇，同时也有着新的问题需要从业人员进行解决。
本文所讨论的便是新型成品塑料检查井在小区室外排水系统中的应用，及其与传统砖砌检查井的优劣对比。
关键词：成品塑料检查井；传统砖砌检查井；对比一、前言室外排水系统是城市小区设施的组成部分，关系到业主们的日常生活，对小区居民的生活有重大的影响。
检查井俗称“窨井”，是设置在排水管道交汇处、转弯处、管径或坡度改变处、跌水的地方或直线管段上每隔一定距离处，便于定期检查、清洁、疏通管道的排水附属构筑物。
随着开发商对工程项目高周转运行的需求增加，往往会在工程建设周期上进行压缩。
为减少室外管网的建设时间，减少人工成本，新型成品塑料检查井应运而生。
二、成品塑料检查井简介（一）适用范围1、适用于建筑小区（居住区、公共建筑区、厂区等）范围内埋地深度不大于6m、不下井操作的塑料排水工程的设计、施工和维护保养。
2、适用于一般土质、软土土质、永久性冰冻土质、季节性冰冻土质、膨胀性土质和湿陷性黄土土质条件下的塑料排水检查井施工。
3、适用于抗震设防烈度为9度及9度以下的地区。
（二）系统组成塑料检查井必须由井座、井筒、井盖或防护盖和检查井配件组成，其基本元素要符合相关产业的产品行业国家标准要求。
1、井座多采用PPB（高抗冲共聚丙烯）、U-PVC（硬化聚氯乙烯）或PE（聚乙烯）高分子树脂经一次注塑成型的原理，通过注塑压力数千吨的注塑机将高温加热成熔融状的树脂注入模具，冷却成型。
与其他工艺相比其特点是产品密实度高，壁厚均匀，尺寸精确，各种复杂的结构易成型。
总体上说，注塑成型的产品比其他工艺强度高，质量稳定可靠。
2、经过多厂家试验及实践，井筒宜采用U-PVC或HDPE管材的专用中空式管。
不同厂家提供的产品相应特点不同，总的来说，中空式结构能在保证环刚度的同时最大程度的节约材料。
塑料检查井施工工艺流程(最新可编辑Word版)
塑料检查井施工工艺流程（最新可编辑Word版）一、施工工序测量放样→基坑开挖及降水→基底处理、验收→井座安装→井座与管道连接→收口椎体安装→井筒安装→闭水试验→检查井回填→塑料检查井承压圈及井盖安装→井盖安装二、测量放样根据设计图纸检查井平面位置、尺寸及井底高程，在施工现场进行撒白灰放样，将检查井中心线及开挖轮廓线进行标示。
三、基坑开挖及降水按照开挖轮廓及井底高程采用挖机分层开挖。
挖机挖至基底标高以上30cm后，采用人工开挖，防止扰动原状土。
基坑降水采用挖集水坑抽排降水，保证无水作业。
四、地基与基础处理（1）在沟槽、井室开挖完成后，经监理工程师验收合格后，即可进行砂垫层铺设，砂垫层采用100mm厚的中粗砂（或下层不小于50mm砾石、上层为50mm中粗砂），砂中石子粒径不大于4cm。
（2）软土地基应用砂、砂砾置换，其基础总厚度不应小于200mm，基础层可分两层铺设，下层宜为粒径不大于40mm的砾石，厚度100mm~150mm，上层宜为50mm厚的中粗砂。
（3）砂、砾石垫层平面最小尺寸不应小于检查井底底座直径加每侧不小于200mm基础尺寸铺垫。
（4）砂石垫层厚度不宜小于管道垫层的厚度，压实度不小于0.95。
五、井底座安装（1）复核井底座编号、规格、连接管管径。
（2）安放检查井前，应检查砂垫层是否平整，避免检查井倾斜，如垫层不平整，应采用垫层同等材料找平并夯实，使垫层平整，保证检查井安放后不倾斜。
（3）由于塑料检查井自身重量较轻，所以安放时可采用人工安放，以降低安装成本。
安放时采用柔韧性好的吊绳进行，不得采用钢丝绳和链条，应保证井室垂直、平衡下降。
（4）井底座中心定位后，应将井底座至于基础上，调整井底标高和接管位置符合设计要求后接管安装。
六、井底座与排水管道连接（1）塑料检查井与管道采用热收缩套连接，连接时首先用湿毛巾将距管端50cm之内的部分及检查井预留口擦干净，不得有灰尘和泥沙，待水汽蒸发干燥后将管与井室预留口的对接处用热收缩套固定，再用喷枪对热收缩套均匀加热（约120℃），并用滚刷从热收缩套一端开始滚平，排出热收缩套与管之间的空气，以防渗水。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
塑料检查井配件之开孔器
目前，由于排水用塑料检查井在工程设计中还处于逐步推广过程。
因此 ,有关其适用范围、使用规格、管道连接、管材选用、配件使用等问题一直是设计人员广泛讨论的话题。
今天我来为大家介绍下常用配件——开孔器（如图）：
塑料检查井开孔器（切割器）安装在普通电钻上，就能方便地在铜、铁、不锈钢、有机玻璃等各种板材的平面、球面等任意曲面上进行圆孔、方孔、三角孔、直线、曲线的任意切割。
灵活、方便、安全，用途广泛。
常见有固定直径和可变直径（飞机式）两种，可变直径开孔器常用于室内外装修。
固定直径开孔器，又有普通型，冲击型、水冷型，其中水冷型常用于墙壁开孔，工效高，开孔比较美观。
按照材质分类：双金属开孔器，硬质合金开孔器，金刚石开孔器，不同的材质用来切割的材料也不相同，最常用的是双金属开孔器，较硬的金属材料建议使用硬质合金，玻璃，炭纤维，陶瓷等易裂碎的材质建议采用金刚石开孔器。
双金属开孔器双金属开孔器配件
开孔器的配件主要有：支持柄弹簧钻头等，支持柄属于通用部件，不同孔径的开孔器配有2种规格的支持柄，孔径14-32mm之间的是一个规格，大于孔径大于32mm的是一个规格。
