塑料检查井的施工工艺
塑料雨污检查井施工工艺

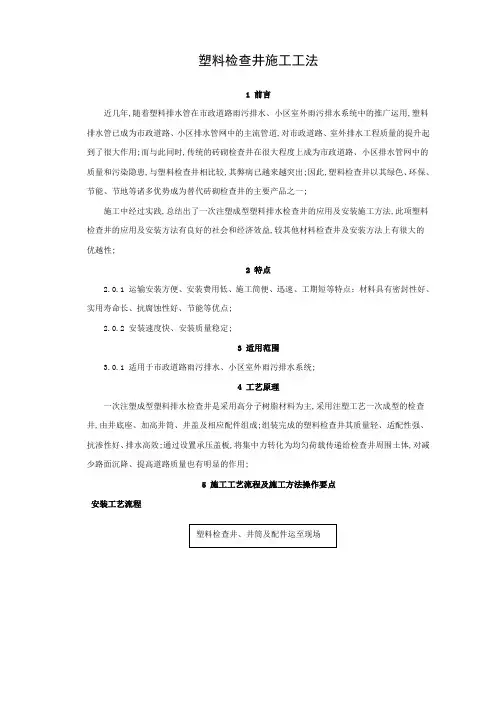

塑料检查井施工工法1 前言近几年,随着塑料排水管在市政道路雨污排水、小区室外雨污排水系统中的推广运用,塑料排水管已成为市政道路、小区排水管网中的主流管道,对市政道路、室外排水工程质量的提升起到了很大作用;而与此同时,传统的砖砌检查井在很大程度上成为市政道路、小区排水管网中的质量和污染隐患,与塑料检查井相比较,其弊病已越来越突出;因此,塑料检查井以其绿色、环保、节能、节地等诸多优势成为替代砖砌检查井的主要产品之一;施工中经过实践,总结出了一次注塑成型塑料排水检查井的应用及安装施工方法,此项塑料检查井的应用及安装方法有良好的社会和经济效益,较其他材料检查井及安装方法上有很大的优越性;2 特点2.0.1 运输安装方便、安装费用低、施工简便、迅速、工期短等特点；材料具有密封性好、实用寿命长、抗腐蚀性好、节能等优点;2.0.2 安装速度快、安装质量稳定;3 适用范围3.0.1 适用于市政道路雨污排水、小区室外雨污排水系统;4 工艺原理一次注塑成型塑料排水检查井是采用高分子树脂材料为主,采用注塑工艺一次成型的检查井,由井底座、加高井筒、井盖及相应配件组成;组装完成的塑料检查井其质量轻、适配性强、抗渗性好、排水高效;通过设置承压盖板,将集中力转化为均匀荷载传递给检查井周围土体,对减少路面沉降、提高道路质量也有明显的作用;5 施工工艺流程及施工方法操作要点安装工艺流程注：红色部分为本文重点施工方法及操作要点5.2.1、施工方法1 塑料检查井现场规格型号计划与进场1塑料检查井由厂家根据设计图纸的数据,安排井底座规格型号、加高井筒及各类配件生产并运至现场;2常用井底座型号、加高井筒及常用配件如下图：污废水用带流槽起始井底座塑料检查井外观、尺寸检测井底座与管道连接合 格不合格重新安排发货检查井安放就位沟槽、井室开挖砂垫层铺设井底座与加高井筒连接闭水试验回 填承压盖板安装井盖安装污废水用带流槽底直通井底座污废水用带流槽底弯头井底座污废水用带流槽底三通井底座污废水用带流槽底四通井底座雨水用带沉泥池起始井底座雨水用带沉泥池直通井底座雨水用带沉泥池弯头井底座雨水用带沉泥池三通井底座雨水用带沉泥池四通井底座HDPE加高井筒热收缩套连接支管及加高井筒用变径接头适用于进出水口管径不一致时使用柔性密封圈接出户管现场开孔后密封用收口盖适用于DN1000以上井收口至DN700 3建筑小区常用规格及选用标准见下表排水管道井底座井径规格mm 管径公称直径mm埋深m200、300、≤300≤500≤3 700 400、500 ≤500≤700≤700 500、600 ≤700≤700≤1000 600 ≤7002 塑料检查井外观、尺寸检测外观检测检查井的内外表面应光滑平整,无气泡、变形、裂口、脱皮和明显的痕纹、凹陷,且色泽基本一致,接口完好,无破损变形;对外观质量不符合要求的塑料检查井,严禁使用;应在问题和缺陷处做好记号,退回生产厂商,由生产商更换合格的产品;3 砂垫层铺设1在沟槽、井室开挖完成后,经监理工程师验收合格后,即可进行砂垫层铺设,砂垫层采用10cm厚的中粗砂,砂中石子粒径不大于4cm;垫层必须浇少量水并用打夯机人工夯实,压实度达到85%以上;铺设砂垫层压实取样4 检查井安放就位将检查井按设计图纸对应的井位依次安放即可;安放时垫层必须平整,避免检查井倾斜;1安放检查井前,应检查砂垫层是否平整;采用2米长的水平尺检测,如垫层不平整,应采用垫层同等材料找平并夯实,使垫层平整,保证检查井安放后不倾斜;2由于塑料检查井自身重量较轻,所以安放时可采用人工安放,以降低安装成本;安放时采用柔韧性好的吊绳进行,不得采用钢丝绳和链条,应保证井室垂直、平衡下降下井井室安放就位、调整5 .1井室与管道连接塑料检查井与管道采用热熔带连接,连接时首先用湿毛巾将距管端50cm之内的部分及检查井预留口擦干净,不得有灰尘和泥沙,待水汽蒸发干燥后将管与井室预留口的对接处用液化气喷枪沿接口周围均匀加热,温度控制在8O～90℃,然后将热熔带贴上固定,再用喷枪对热熔带均匀加热约120℃,并用滚刷从热熔带一端开始滚平,排出热熔带与管之间的空气,以防渗水;重复对热熔带均匀加热和滚平,直至热熔带与管道完全粘贴;井室与管道对接井室与管道连接热熔带连接热熔带连接井底座与加高井筒连接采用热收缩套热熔连接同支管连接方法接出户管开孔、连接及密封专用开孔器开孔后使用专用柔性密封圈密封连接出户管6 闭水试验闭水试验开始前需检查管道及检查井外观质量,保证外观质量合格,保持管道、检查井未回填和沟槽内无积水;试验应根据施工进度分段进行,一般为三井两段管为一段;试验时,将试验段管道两端检查井的管口及预留口封堵,封堵采用厂家提供的专用橡胶囊封堵,不得渗水,封堵完毕后向闭水段检查井内注水;试验段上游设计水头不超过管顶内壁时,试验水头为试验段上游管顶内壁加2米计；试验段上游设计水头超过管顶内壁时,试验水头为试验段上游设计水头加2米计;在管道灌满水经过24小时后,当试验水位达规定水位开始计时,观察管道的渗水量观测时间不少于30分钟,直至观测结束时,应不断地向试验管段内补水,保持试验水头恒定;最后渗水量达到规范要求后,报监理工程师审批;实际渗水量按下式计算：q=W/q—实际渗水量L/W—补水量LT—实际渗水观测时间minL—试验管段的长度m7 井室回填井室周边采用石面砂回填压实度≥90%,回填高度至井筒顶距离15cm;回填时四周应对称均匀回填,防止挤偏检查井;井室四周的回填必须用人工回填、夯实,严禁使用机械推土滚压回填;回填应分层对称回填、夯实以确保检查井不产生倾斜、位移;每层虚铺厚度不超过20cm,用打夯机反复夯实;每层回填完成必须经项目部试验员和监理工程师验收方可回填下一层;井室周边回填石面砂8 承压盖板的安装塑料检查井结构刚度相对较小,不能直接承受汽车轮压等集中力作用,需要设置承压盖板,将集中力转化为均匀荷载传递给检查井周围土体;承压盖板采用预制圆形直径为2.2m预留口65cm的C20钢筋混凝土板,厚度为15cm;下设一层10cm厚的碎石垫层和一层15cm厚的C20混凝土垫层;安装时应保证承压盖板与井筒间留设10cm的间隙,使荷载不直接作用在检查井上;承压盖板安装示意图承压盖板安装5.2.2 操作要点1安装前重点检查井室的外观、尺寸及型号是否对应及合格;3 安放检查井时,必须保证砂垫层平整,保证检查井安放后不倾斜;4 井室四周的回填必须用人工分层对称回填、夯实,严禁使用机械推土滚压回填,确保检查井不产生倾斜、位移;5 承压盖板安装时应保证盖板与井筒间留设10cm的间隙,使荷载不直接作用在检查井上;6 设备配置、劳动力组织设备最小配置表劳动力组织情况表7 质量控制措施工程质量控制标准塑料排水检查井应用技术规程CJJ/T209-2013 埋地塑料排水管道工程技术规程CJJ143-2010 建筑小区排水用塑料检查井 CJ/T233-2006 给水排水管道工程施工及验收规范GB50268-2008 、工程质量控制措施建立、健全质量保证体系,成立质量控制小组,实行全员全过程质量控制;坚决实行质量“三检”制度,严格控制每一道工序施工质量;合格不合格7.2.1 加强对进场塑料检查井的检验,内外表面应光滑平整,无气泡、变形、裂口、脱皮和明显的痕纹、凹陷,且色泽基本一致,接口完好,无破损变形;进场的各种原材料应按规定做好抽样检查,严禁使用不合格材料;7.2.2重点检查井室的外观和尺寸是否符合塑料排水检查井应用技术规程的要求;7.2.3 塑料检查井与排水支管采用热熔带方式连接,应符合埋地塑料排水管道工程技术规程及塑料排水检查井应用技术规程的要求,保证焊接质量并防止渗漏;7.2.4 井室周边采用石面砂回填压实度≥90%,回填应分层对称回填,人工夯实以确保检查井不产生倾斜、位移,每层虚铺厚度不超过20cm;7.2.5 承压盖板安装时应保证盖板与井筒间留设10cm的间隙,使荷载不直接作用在检查井上; 7.2.6 各类测量仪器,如水准仪、全站仪及试验设备等,须按规定做好计量检定工作,在使用过程中要随时发现掌握可能出现的偏差,保证计量设备的准确;7.2.7 在各项工序施工前,现场施工员要严格执行层层交底制度,对现场施工工人做详细的交底,保证做到不乱干,不蛮干,严格按交底内容施工,确保施工质量;8 安全措施8.0.1 成立以管道施工工区负责人为首的安全生产领导小组;建立健全生产组织机构,管道施工工区设立专职安全员,各班组设兼职安全员;8.0.2 提前做好沟槽开挖过程中可能导致的坍塌、高处坠落和机械伤人等危险源辨识的各项工作,制定主要工序的安全技术操作规程,工作前认真进行安全技术交底,签认安全交底卡,禁止违章作业;8.0.3 沟槽开挖、管道安装时,因机械往往靠近边缘作业,容易发生倾覆事故;要留够一定的安全距离,最少应保证1.5米的安全距离,并设专人指挥、设置安全警示标志等必要的安全措施;8.0.4 特殊工种的操作人员如焊接工、机械工、机动车辆驾驶员等的安全教育、考核、复验,严格按照特种作业人员安全技术考核管理规定考核合格,获取操作证方能持证上岗;对已取得上岗证的特种作业人员要进行登记,按期复审,并要设专人管理;8.0.5 各工种上岗前,都必须接受专职安全员的书面安全技术交底,并办理签字手续;班组在班前进行上岗交底、上岗检查、上岗记录的“三上岗”活动;8.0.6、车辆应文明行驶,限制行车时速,不抢道,不违章;专人指挥汽车运输作业,施工现场主要路口设交通指示标志;危险路段和作业区挂安全警标牌;8.0.7 进入施工现场必须佩戴安全帽,施工现场安全设施如安全网、围护、洞口盖板、防护罩、护栏等,不得擅自移动;8.0.8 各类房屋、料场等的消防安全距离应符合公安部门的规定,室内不能堆放易燃品；严禁在易燃易爆物品附近吸烟,现场的易燃杂物,应随时清除,严禁在有火种的场所或近旁堆放;8.0.9 施工现场除设置安全宣传标语牌外,危险地点还应挂符合有关安全色和有关安全标志规定的标牌,夜间有人经过的施工区等还应设红灯标警;9 文明施工保证措施9.0.1 按施工总平面布置图实施布置管理,施工现场内所有临时设施均按平面布置图布置,使施工现场处于整齐有序状态;生活区用地在附近村庄租借,实现施工区与生活区的分离;9.0.2 教育施工人员遵纪守法、爱护环境、尊重当地民风、民俗,与当地群众搞好关系,不与附近村民发生冲突树立企业形象,以良好的精神风貌投入施工生产;项目部要对职工登记造册,主动与当地派出所,村委会沟通联系;9.0.3 施工环境派专人经常清扫,施工道路由专人养护和洒水,保持现场干净、整洁的施工条件;生活区、施工现场设置醒目的文明施工用语;9.0.4 施工用水、电管线路,按照现场布置图整齐有序地铺设,固定牢靠;9.0.5 各施工生产活动严格按照有关的规程规范作业,杜绝野蛮施工和盲目施工;施工场地应设有操作规程和安全标志;9.0.6 主要施工干道应经常保养维护,为文明施工创造必要的条件,施工设备严禁乱停乱放,必须在指定地点有序停放,保证施工现场内外道路畅通,并对车辆设备经常冲洗擦拭,确保设备的车容车貌和完好率;9.0.7 办公室悬挂施工进度计划,质量安全管理网络,各级人员质量安全责任;公司质量方针等,办公室整洁卫生,物品放置有序;9.0.8 工地各种材料分类分规格堆放整齐,库房材料分类上架,标识清楚;现场的水泥入库,水泥库要进行防雨防潮等处理;9.0.9 施工现场工完料尽场地清,剩余材料及时运走归类;9.0.10、施工现场所有施工管理人员和操作人员必须佩戴证明其身份的标识牌子,标识牌应标明姓名、头衔、身份编号;9.0.11 工程完工后,按要求及时拆除所有工地围栏、安全防护设施和其它临时设施,并将工地及周围环境清理整洁,做到工完、料净、场地清;10 效益分析10.0.1 该工法施工以人工为主机械配合,机械均为常规机械,运输安装方便、安装费用低、施工简便、迅速、工期短;材料具有密封性好、实用寿命长、抗腐蚀性好、节能等优点;10.0.2 该工法施工速度快捷,安装质量稳定,施工过程中可以根据现场实际情况采用平行施工法施工,从很大程度提高施工速度、节约施工成本,创造很好的经济效益;。
塑料检查井施工方法
塑料检验井施工方法一、井坑和根底1、井坑应和管沟一同开挖，开挖时井座主管线应和管沟中管道在同一轴线。
井坑边坡和管沟边坡一同。
井坑开挖时，不得扰动基土超挖；如基土遭到扰动，则应按现行《给排水管道工程施工及查验标准》GB50268相关要求，依据基土土质选择赔偿措施。
有沉泥室雨水检验井井坑，应依据选择标准，有些开挖沉泥室深度。
井坑开挖应依据选择标准，思索井座主管线偏置要素，偏置端得坑壁应和管沟齐平。
2、地下水位较高区域或旱季施工，应有排水，降位措施。
3、检验井根底应依据当地地质勘测材料和回填土下拽力经核实判定。
当无材料时，可按检验井根底图施工。
二、塑料检验井接收装置1、检验井井座和管道衔接装置次序，应先从接户管上游段开始装置，以井-管-井-管次序装置，并逐步向下流支管，干管延伸。
2、井座接头和管道衔接施工措施，应和同类型接头管道衔接施工措施共同。
3、井座和汇入管，排出管衔接需要变径，选择异径接头时，当汇入管径小于井座接口管径时，应管顶平接；井座排出管接口大于下流管道时，应管内底平接。
4、管道选择可变角接头或球形接头调整斜度时，当其管径为315mm,应选择专用工具，不得利用链条扳手。
5、附加接头装置，应依据井筒尺度和衔接收道直径，选择专用工具在井壁上开孔，孔洞圆周围际应平坦，装置附加接头不得倒坡。
6、在地下水位较高或旱季施工期间，在管道（含检验井）装置完结（但没有进行灌水试验）时，应采纳避免井体上浮技术方法。
三、井筒装置1、井筒长度应为井座衔接井筒承口底部至计划地上高度，再减去井筒顶至地上净距。
当地上或路面标高难以正确确定时，井筒长度可合适预留余量。
2、井筒刺进井座应坚持笔直。
井筒插接时，不得利用重锤击打，应选择专用收紧东西。
四、回填1、回填应在排水管线（含管道和检验井）检验合格后进行，并和管道沟槽回填一起进行。
2、回填前可用砂土袋、钢钎、木支撑将井座、井筒固定，并应扫除基坑、沟槽内积水。
3、回填资料：从管底根底面至管顶以上0.5m范围内沟槽回填资料可用碎石屑、粒径小于40mm砂硕、高（中）钙粉煤灰，中粗砂或沟槽开挖出良质土。
塑料检查井特别施工方案
塑料检查井特别施工方案一、前期准备工作1.确定检查井的位置和规格，设计并制作塑料检查井的图纸。
2.采购所需的材料和工具，如塑料板材、焊接机、锯子、尺子、刷子等。
3.清理施工现场，确保平整干净，并做好安全标志。
二、施工工艺1.根据图纸的尺寸，将塑料板材切割成所需的形状。
2.使用焊接机将塑料板材焊接成预定的形状，确保焊接牢固。
3.根据图纸要求，在塑料板上标记出井壁和井底的开孔位置。
4.使用锯子和刷子等工具，在标记位置处进行开孔和清理工作。
5.将塑料板放置在合适的位置，用焊接机将其与井壁焊接牢固。
6.清理焊接处，并进行必要的修整和涂刷作业。
7.在井底进行相应的排水处理，确保检查井的排水系统正常运作。
8.进行必要的检查和试验，确保塑料检查井符合规格和要求。
三、安全措施1.施工人员必须按照相关安全规范进行操作，佩戴安全帽和防护眼镜。
2.对施工现场进行防护，设置安全警示标志和围栏，确保施工过程的安全。
3.使用焊接机时应注意防火，严禁在易燃物附近操作。
四、注意事项1.在施工过程中，要严格按照图纸要求进行操作，确保塑料检查井的尺寸和形状正确。
2.焊接时要掌握好焊接温度和时间，避免焊接过热或时间过长导致塑料变形。
3.井壁和井底的开孔要根据实际需要进行调整，确保排水系统的畅通。
4.施工完成后，要对井壁和井底进行检查和修整，确保其平整牢固。
5.施工结束后，要清理施工现场并进行安全交接，确保施工现场的整洁和安全。
通过上述施工方案的实施，可以确保塑料检查井的质量和安全运行，提高施工效率，降低施工成本。
同时，还能减少对环境的污染，具有较高的经济效益和社会效益。
塑料检查井施工方案
塑料检查井施工方案一、项目背景与目的随着城市化进程的加快和市政设施建设的需要，检查井在市政工程中占据了重要地位。
而塑料检查井相比传统的混凝土检查井具有重量轻、强度高、耐腐蚀、施工方便等优点，逐渐成为市政工程中的首选。
本项目拟通过塑料检查井的施工，满足市政设施建设的需要，提高工程施工效率。
二、施工前的准备工作1.施工图纸的准备：根据设计要求，制定详细的施工图纸，包括井室的结构和尺寸要求等。
2.材料和设备的准备：根据施工图纸，准备所需的塑料检查井、管道、接头、密封胶等材料；同时准备机械设备，如挖掘机、吊车等。
三、施工步骤与流程1.施工现场布置：根据施工图纸，确定检查井的位置和井涵的高程，清理施工现场。
2.掘井开挖：使用挖掘机按照设计要求开挖井涵，保证井室的尺寸准确。
3.井室处理：清理井室内的杂物，确保井室内干净整洁。
4.安装井体：将事先预制好的塑料检查井按照设计要求放入挖好的井涵中，确认井体的位置和方向。
5.安装管道：将管道与检查井连接，确保连接处密封可靠。
6.检查井封闭与固定：使用密封胶对井体与管道之间的接缝进行密封处理，同时使用钢筋混凝土等材料固定井体。
7.恢复井室周边地面：对井室周边地面进行修复，确保地面平整。
四、施工注意事项1.安全施工：施工过程中，要严格遵守安全操作规程，提高工人的安全意识，做好安全防护工作，避免发生意外事故。
2.环保施工：施工过程中要注意保护周边环境，避免对土壤、水源等造成污染。
3.质量控制：在施工过程中，要进行定期的质量检查，确保施工质量达到设计要求。
4.材料选择：选择优质的塑料检查井和相关管道材料，以确保工程的使用寿命和稳定性。
五、施工后的验收工作1.完工验收：完成施工后，必须进行完工验收，确保施工质量符合设计要求。
2.防水测试：对检查井及管道进行防水测试，确保井涵密封可靠，不漏水。
3.记录整理：对施工过程进行详细记录，整理施工资料，以备后续查验。
通过以上的施工方案，可以确保塑料检查井的施工过程顺利进行，提高工程效率，为城市市政设施建设提供优质的设备与服务。
塑料检查井施工方法
塑料检查井施工方法
摘要：
塑料检查井是现代城市下水道系统中不可或缺的一部分。
它们在排水系统中扮演着重要的角色，起到收集、检查和维护管道的功能。
本文将介绍塑料检查井的施工方法，包括选材、设计、施工过程等。
同时，我们还将讨论一些常见的问题和注意事项，以确保塑料检查井的稳固性和可靠性。
1. 概述
塑料检查井通常由聚乙烯（PE）或聚丙烯（PP）等材料制成，具有耐腐蚀、耐压、重量轻等优点。
在施工之前，需要进行充分的设计和准备工作。
2. 选材
选择合适的材料对于塑料检查井的稳固性和耐用性至关重要。
一般来说，聚乙烯（PE）和聚丙烯（PP）是常用的材料。
聚乙烯具有良好的耐腐蚀性能，适用于一般的污水系统。
而聚丙烯则具有更
高的耐温性和耐腐蚀性，适用于一些特殊的环境或工业用途。
在选择材料时，需要考虑到运输和安装的便利性。
3. 设计
塑料检查井的设计应根据具体的场地要求和管道布置来进行。
一般情况下，检查井的内径应大于或等于排水管道的外径，以保证通畅的水流。
同时，需要考虑到检查井的深度、井盖的厚度和承载力等因素。
4. 施工过程
4.1 挖掘
在施工之前，需要进行适当的场地准备工作，包括清理、测量和标识等。
然后使用挖掘机或手工挖掘等方式进行挖掘工作，确保井身的准确位置和深度。
4.2 安装
在挖掘完成后，首先需要在井底铺设一层厚度适当的砂层，以起到过滤和排水的作用。
然后将井身放入挖掘好的井坑中，并使用水平仪进行调整，确保井身垂直。
塑料检查井的施工工艺资料讲解
塑料检查井的施工工艺A、井坑与基础：1、井坑应与管沟同时开挖，开挖时井座主管线应与管沟中管道在同一轴线。
井坑边坡与管沟边坡一致。
井坑开挖时，不得扰动基土超挖；如基土受到扰动，则应按现行的《给排水管道工程施工及验收规范》GB 50268的有关规定，根据基土土质采取补救措施。
有沉泥室雨水检查井井坑，应根据选用的规格，局部开挖沉泥室深度。
井坑开挖应根据选用的规格，考虑井座主管线偏置因素，偏置端得坑壁应与管沟齐平。
2、地下水位较高的地区或雨季施工，应有排水，降低水位措施。
3、锦程检查井基础应根据当地地质勘察资料和回填土下拽力经计算确定。
当无资料时，可按检查井基础图施工。
B、检查井接管安装：1、检查井井座与管道连接安装顺序，应先从接户管上游段开始安装，以井-管-井-管顺序安装，病逐渐向下游支管，干管延伸。
2、井座接头与管道连接施工方法，应与同类型接头的管道连接的施工方法一致。
3、井座与汇入管，排出管连接需要变径，采用异径接头时，当汇入管径小于井座接口管径时，应管顶平接；井座排出管接口大于下游管道时，应管内底平接。
4、管道采用可变角接头或球形接头调整坡度时，当其管径为315mm,应采用专用工具，不得使用链条扳手。
5、附加接头的安装，应根据井筒尺寸和连接管道的直径，采用专用工具在井壁上开孔，孔洞圆周边缘应平整，安装附加接头不得倒坡。
6、在地下水位较高或雨季施工期间，在管道（含检查井）安装完成（但尚未进行灌水试验）时，应采取防止井体上浮的技术措施。
C、井筒安装：1、井筒的长度应为井座连接井筒的承口底部至设计地面的高度，再减去井筒顶至地面的净距。
当地面或路面标高难以精确确定时，井筒长度可适当预留余量。
2、井筒插入井座应保持垂直。
井筒插接时，不得使用重锤敲打，应采用专用收紧工具。
D、回填：1、回填应在排水管线（含管道和检查井）验收合格后进行，并与管道沟槽的回填同时进行。
2、回填前可用砂土袋、钢钎、木支撑将井座、井筒固定，并应排除基坑、沟槽内积水。
塑料检查井施工工艺
塑料检查井施工工艺塑料检查井施工工艺一、塑料检查井基坑的开挖塑料检查井设置位置的基坑开挖应符合下表要求。
基坑应平整，不得凹凸不平，不得扰动基础地基。
塑料检查井直径 | 基坑开挖最小宽度（单位：mm） |200 | 400~500 |315 | 500~600 |400 | 600~800 |500 | 1000~1200 |600 | 1100~1300 |700 | 1200~1500 |1000 | 1500~1700 |1200 | 1700~2000 |塑料检查井设置位置及开挖深度应考虑塑料检查井的深度和基础的厚度。
对于有沉泥室的塑料检查井，还应考虑沉泥室深度。
二、塑料检查井基础施工塑料检查井基础的设计和施工应符合以下规定：1.应按地基承载能力进行基础设计，施工应符合设计要求；2.当地基质地良好时，应采用中、粗砂基础，砂层高度应为100mm；3.当地基为软土地基时，应采用卵石层基础，并在卵石层上铺设中、粗砂垫层，卵石层和砂层的厚度应各不小于100mm；4.当检查井基础土质为垃圾填埋或暗浜等较差土质时，塑料检查井基础应根据实际土质情况进行设计，必要时可采取浇筑混凝土或浇筑钢筋混凝土。
三、塑料井座的安装塑料井座的安装应符合以下规定：1.按照总平面施工图检查井座标位置在施工现场对检查井定位；2.使用测锤确定PVC-U井座的位置，使之与排水管成一直线，便于排水支管的连接；3.在确定了安装位置后应再确认坡度，试安装井座，并量测排水管的长度；4.PVC-U井座应按排水管的坡度设置，井座安装应保持检查井的垂直度；5.先从接户管上游段起始安装，逐渐向下游支管、干管延伸，以井→管→井→管顺序安装。
四、PVC-U检查井与排水管安装PVC-U检查井与排水管的安装应符合以下规定：1.沿管轴垂直面画切断标识线，并应在切断标识线用割刀切割管子，但不得损伤管子；2.用纱头擦干净连接管道的承口和插口，并除去端部的油、水、砂、泥等；3.对照承口长度标记插入管子的标识线；4.当使用粘接连接时，应用毛刷在承口内面和插口外面的标识线范围均匀地涂上粘接剂，并应对准所接承口将插口一直插入到标识线位置，然后保持一段时间，溢出的粘接剂宜用纱头擦去。
塑料排水检查井施工工法
塑料排水检查井施工工法塑料排水检查井施工工法一、前言塑料排水检查井施工工法是一种用于排水系统的施工工法。
在接下来的文章中，我们将详细介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及一个工程实例。
二、工法特点1.塑料材质：该工法采用塑料材料制作检查井，具有重量轻、密度低、耐腐蚀等特点。
2.可定制性：塑料检查井可以根据实际需要进行定制，可以满足不同规格和要求的排水系统的需要。
3.易施工：塑料检查井施工简便快捷，不需要特殊技能，施工效率高。
4.经济实用：塑料检查井的价格相对较低，且使用寿命长，维护成本低。
三、适应范围塑料排水检查井适用于城市排水系统、工业园区、农村排水系统等地的排水项目，适配各种规格的管道和排水设备。
四、工艺原理塑料排水检查井的施工工法与实际工程之间的联系主要体现在以下几个方面：1.设计：根据工程需求，确定检查井的规格、尺寸和材料。
2.材料准备：选购合适的塑料材料，并进行加工，得到适合的检查井坯料。
3.组装：根据设计图纸，将塑料坯料组装成检查井的结构，并进行焊接或连接。
4.安装：将制作好的检查井安装到预定位置，并与排水管道连接。
5.测试：进行压力测试、渗漏测试等，确保检查井的密封性和可靠性。
6.完善：进行附属设施的安装、涂刷防腐等，使检查井的功能完善。
五、施工工艺1.测量定位：根据设计要求，对检查井的位置进行测量并标记。
2.开挖基坑：按照设定的尺寸和深度开挖基坑，并进行平整和夯实。
3.搭建支架：在基坑中搭建支架，以支持检查井的安装和施工操作。
4.安装模板：在基坑内安装检查井的模板，用于塑料坯料的制作。
5.制作检查井坯料：根据模板的尺寸，将塑料板材裁剪，并进行焊接或连接，制作成检查井的坯料。
6.安装及连接：将制作好的检查井坯料安装到模板上，并与排水管道进行连接。
7.测试验收：对安装好的检查井进行压力测试、渗漏测试等，确保施工质量。
8.附属设施安装：根据需要，安装盖板、防腐涂层等附属设施。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
塑料检查井的施工工艺
塑料检查井的施工工艺 A、井坑与基础:
1井坑应与管沟同时开挖，开挖时井座主管线应与管沟中管道在同一轴线。
井坑边坡与管沟边坡一致。
井坑开挖时，不得扰动基土超挖;如基土受到扰动，则应按现行的《给排水管道工程施工及验收规范》GB 50268的有关规定，根据基土土质采取补救措施。
有沉泥室雨水检查井井坑，应根据选用的规格，局部开挖沉泥室深度。
井坑开挖应根据选用的规格，考虑井座主管线偏置因素，置端得坑壁应与管沟齐平。
2、地下水位较高的地区或雨季施工，应有排水，降低水位措施。
3、锦程检查井基础应根据当地地质勘察资料和回填土下拽力经计算确定。
当无资料时，可按检查井基础图施工。
B、检查井接管安装:
1、检查井井座与管道连接安装顺序，应先从接户管上游段开始安装，以井-管-井-管顺序安装，病逐渐向下游支管，干管延伸。
2、井座接头与管道连接施工方法，应与同类型接头的管道连接的施工方法一致。
3、井座与汇入管，排出管连接需要变径，采用异径接头时，当汇入管径小于井座接口管径时，应管顶平接;井座排出管接口大于下游管道时，应管内底平接。
4、管道采用可变角接头或球形接头调整坡度时，当其管径为315mm,应采用专用工具，不得使用链条扳手。
5、附加接头的安装，应根据井筒尺寸和连接管道的直径，采用专用工具在井壁上开孔，孔洞圆周边缘应平整，安装附加接头不得倒坡。
6、在地下水位较高或雨季施工期间，在管道(含检查井)安装完成(但尚未进行灌水试验)时，应采取防止井体上浮的技术措施。
C、井筒安装:
1、井筒的长度应为井座连接井筒的承口底部至设计地面的高度，再减去井筒顶至地面的净距。
当地面或路面标高难以精确确定时，井筒长度可适当预留余量。
2、井筒插入井座应保持垂直。
井筒插接时，不得使用重锤敲打，应采用专用收紧工具。
D、回填:
1、回填应在排水管线(含管道和检查井)验收合格后进行，并与管道沟槽的回填同时进行。
2、回填前可用砂土袋、钢钎、木支撑将井座、井筒固定，并应排除基坑、沟槽内积水。
3、回填材料:
从管底基础面至管顶以上0.5m范围内的沟槽回填材料可用碎石屑、粒径小于40mm的砂硕、高(中)钙粉煤灰，中粗砂或沟槽开挖出的良质土。
4、回填土不得采用淤泥，垃圾和冻土等，并不得夹带石块，砖及其他带有棱角的硬块物体。
E、井盖安装:
1、井盖安装前精确测量井筒的长度，切割井筒的多余部分。
2、安装井盖应按检查井的输送介质性质确定，污水井盖和雨水井盖等不得混淆。
3、有防护盖座的污水检查井的井筒上口还应安装内盖。
4、本图集中的防护盖座基础，系采用C20细石混凝土现场浇捣，如需采用钢筋混凝土预制，需经结构专业另行设计。
F、闭水试验
应按照现行的埋地塑料排水管道工程技术规程进行。
G、清通与维护
1. 管道清通宜采用专业疏通机械实施水力保养。
一般情况下我们使用的维护工具有铁锹、铅桶等普通工具;有时还需要使用到一些专业工具，如:污泥钳、高压水枪等。
2. 雨水检查井内淤泥、砂的清理，宜采用机械吸泥工具实施清理。
如人工清理时，应采用专用清挖工具。
3. 检查管道淤泥情况，应采用检查镜目测，不得下井探测。
4、在实施维护、保养时，应在检查井周围放置标有醒目警示用语。
5、实施维护保养后要按照原来的样子及时盖好井盖，污水管道检查井还应盖好内盖。
6、当塑料检查井井盖受外部原因而损坏或者丢失后，维护部门应按照原种类规格及时更换。
