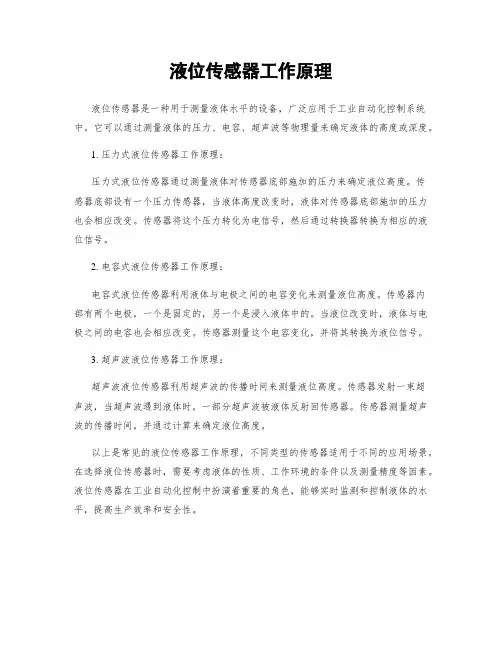

液位传感器工作原理
液位传感器工作原理
液位传感器是一种用于测量液体水平的设备，广泛应用于工业自动化控制系统中。
它可以通过测量液体的压力、电容、超声波等物理量来确定液体的高度或深度。
1. 压力式液位传感器工作原理：
压力式液位传感器通过测量液体对传感器底部施加的压力来确定液位高度。
传
感器底部设有一个压力传感器，当液体高度改变时，液体对传感器底部施加的压力也会相应改变。
传感器将这个压力转化为电信号，然后通过转换器转换为相应的液位信号。
2. 电容式液位传感器工作原理：
电容式液位传感器利用液体与电极之间的电容变化来测量液位高度。
传感器内
部有两个电极，一个是固定的，另一个是浸入液体中的。
当液位改变时，液体与电极之间的电容也会相应改变。
传感器测量这个电容变化，并将其转换为液位信号。
3. 超声波液位传感器工作原理：
超声波液位传感器利用超声波的传播时间来测量液位高度。
传感器发射一束超
声波，当超声波遇到液体时，一部分超声波被液体反射回传感器。
传感器测量超声波的传播时间，并通过计算来确定液位高度。
以上是常见的液位传感器工作原理，不同类型的传感器适用于不同的应用场景。
在选择液位传感器时，需要考虑液体的性质、工作环境的条件以及测量精度等因素。
液位传感器在工业自动化控制中扮演着重要的角色，能够实时监测和控制液体的水平，提高生产效率和安全性。
电容式导电液体液位传感器
传感器课程设计说明书电容式导电液体液位传感器Capacitive conductive liquid level sensor学院名称：机械工程学院专业班级：学生：学生学号：指导教师：指导教师职称：教授2012年 1 月电容式导电液体液位传感器专业班级：**** 学生：**** 指导老师：**** 职称：****摘要在工业自动化生产过程中，为了实现安全快速有效优质的生产，经常需要对液位进行测量，继而进行自动调节、智能控制使生产结果更趋完善。
通常进行液位测量的方法有二十多种，分为直接法和间接法。
直接液位测量法是以直观的方法检测液位的变化情况，如玻璃管或玻璃板法。
然而随着工业自动化规模的不断扩大，因其方法原始、就地指示、精度低等逐渐被间接测量方法取代。
目前国外工业生产中普遍采用间接的液位测量方法，如浮子式、液压式、电容法、超声波法、磁致伸缩式、光纤等。
其中电容式液位测量价格低廉、结构简单，是间接测量方法中最常用的方法之一。
本设计采用一种简单方便的电容式液位测量方法，电容式传感器是将被测非电量的变化转化为电容变化量的一种传感器,它具有结构简单、分辨力高、可实现非接触测量，并能在高温、辐射和强烈震动等恶劣条件下工作等优点，是很有发展前途的一种传感器。
本电容式液位测量设计方式是用等径的长直圆筒容器，液位的高低正比于导电液体与测杆中导电金属铜之间电容的大小，通过测量电路的转换，就可以很方便地测量出液面的位置。
此课程设计的目的是为了熟练掌握电容传感器的基本知识和各种测量电路的原理运用；基本掌握测量液位方法的基本思路和方法；能够利用所学的基本知识和技能，解决简单的传感器测量问题；培养综合利用传感器进行测量设计的能力。
关键词：液位测量电容式传感器测量电路电容传感器测量目录第一章绪论 (3)1.1引言 (3)1.2电容式液位测量技术的发展 (3)1.2.1 电容式液位测量现状 (3)1.2.2 电容式液位测量存在的问题 (4)1.2.3 电容式液位传感器的发展趋势 (4)第二章实验原理 (5)2.1电容传感器 (5)2.2电容传感器实物图 (6)2.3电路结构 (8)2.4实验所需部件 (8)2.4.1 差动放大器 (8)2.4.1.1 高精度运算放大器的构成 (8)2.4.1.2 OP07CP (9)2.4.2 低通滤波器 (11)2.4.2.1 低通滤波器的构成 (11)2.4.2.2 HA17741 1A1 (11)2.4.3 电容变换器 (12)2.4.3.1 电容变换器的构成 (12)2.4.3.2 CA3140E (14)第三章实验结果及数据处理 (16)3.1初次实验 (16)3.2二次实验 (17)第四章影响液位测量的主要因素 (19)结论和心得体会 (19)致 (20)参考文献 (21)附录：课程设计任务书 (22)第一章绪论1.1 引言在各种化工、食品、石油仓储等工业生产过程中经常要对存储在储仓罐和其它容器中的生产原料及产品液体或固体的体积或高度进行测量和控制，以确保生产的正常进行。
电容液位计原理
电容液位计原理
电容液位计是一种常用的液位测量仪器，其原理是利用电容的变化来判断液位的高低。
电容液位计由电容传感器和测量电路两部分组成。
电容传感器是一对电极，通常是一个固定不动的电极和一个悬浮在液体中的电极。
当电容传感器浸入液体中，液体与电容传感器之间形成一个电容，这个电容的大小与液体的高度相关。
测量电路通过给电容传感器施加不同的电压和检测电容值的变化来测量液位的高低。
一般来说，电容值与液位的变化成反比。
测量电路会将电容传感器的电容值转换为相应的电信号，经过放大、滤波等处理后，通过显示器或者输出口展示液位的值。
需要注意的是，电容液位计在使用时需要进行校准，将电容值与实际液位对应起来。
这可以通过在不同液位下进行标定来实现。
标定时，将电容液位计浸入已知液位的容器中，记录对应的电容值，并建立电容值与实际液位之间的关系。
这样，在测量液位时就可以根据电容值来确定液位的高低。
总结起来，电容液位计通过测量电容值的变化来判断液位的高低，其原理是利用电容与液位之间的关系。
通过合理的校准和测量电路的处理，可以实现准确的液位测量。
饮水机液位传感器工作原理
饮水机液位传感器工作原理
饮水机液位传感器是一种用于检测饮水机水位的传感器。
它的工作原理是基于电容原理，通过测量电容的变化来确定液位的高度。
电容是一种存储电荷的装置，它由两个导体之间的绝缘材料隔开。
当两个导体之间的距离缩短时，电容的值会增加，反之亦然。
因此，当液位上升时，液位传感器中的电容值会增加，当液位下降时，电容值会减小。
饮水机液位传感器通常由两个金属板组成，它们之间的距离可以通过调整来适应不同的液位高度。
当水位上升时，液体会接触到金属板，从而形成一个电容器。
电容器的容量随着液位的上升而增加，从而导致电容值的变化。
这个变化可以通过电路中的电容计来测量。
饮水机液位传感器还可以使用其他技术来检测液位，例如超声波、压力传感器和浮球。
超声波传感器通过发射超声波来测量液位的高度，压力传感器则通过测量液体对传感器施加的压力来确定液位高度。
浮球液位传感器则使用一个浮球来测量液位高度，当液位上升时，浮球会随着液体上升，从而触发传感器。
总的来说，饮水机液位传感器是一种非常重要的设备，它可以确保饮水机的水位始终保持在适当的水平。
通过使用电容原理，液位传感器可以准确地测量液位高度，并将这些信息传递给饮水机控制器，从而确保饮水机的正常运行。
水位传感器原理
水位传感器原理水位传感器是一种用于测量液体水位的设备，广泛应用于工业、农业、环境监测等领域。
它能够准确地感知水位的变化，并将其转化为电信号输出。
下面将介绍几种常见的水位传感器原理。
1. 压力式水位传感器原理压力式水位传感器通过测量液体对压力的作用来确定水位的高低。
它包含一个测压单元和一个转换器，测压单元通常是一个在水中安装的带有微小孔洞的容器，当液体作用于孔洞时，产生的压力将通过导压管传递给转换器进而转化为电信号输出。
这种传感器原理简单、可靠，但需要在测量范围内对压力进行校准。
2. 浮球式水位传感器原理浮球式水位传感器利用浮子的上浮或下沉来感应水位的高低。
它由浮子、导轨和传感器三部分组成。
当液体水位上升时，浮子会随水位上浮，通过导轨将浮子的位置转换为电信号输出。
这种传感器原理结构简单，使用方便，特别适用于液体水位变化范围较大的场合。
3. 电容式水位传感器原理电容式水位传感器是利用电容量与电容板间距以及介质介电常数有关的原理来测量水位的变化。
它由两个电容板组成，当液体水位变化时，电容板之间的距离也会随之改变，从而导致电容量的变化。
这种传感器原理具有高精度、快速响应和抗干扰能力强的特点，常用于液位测量要求较高的场合。
4. 超声波水位传感器原理超声波水位传感器利用超声波的反射原理来测量液体水位。
它通过发射超声波并接收反射回来的信号来计算液面与传感器之间的距离。
根据声波在不同介质中传播的速度不同，可以准确地测量出液体的高度。
这种传感器原理适用于远距离测量和不受液体性质影响的场合，但在测量精度和环境干扰方面存在一定的挑战。
综上所述，水位传感器可以通过不同的原理来实现液体水位的测量，每种原理都有其适用的场合和特点。
在选择水位传感器时，需要根据具体的应用需求、测量范围和精度要求等因素进行选择。
水位传感器的发展将进一步推动智能化、自动化的进程，为各个领域的水位监测提供更准确、可靠的数据支持。
水位传感器工作原理
水位传感器工作原理水位传感器是一种常见的传感器设备，广泛应用于水利、环保、农业和工业等领域。
水位传感器的工作原理是基于测量液体的压力或电容变化来确定水位的高低。
下面将详细介绍水位传感器的工作原理。
1. 压力型水位传感器工作原理压力型水位传感器通过测量液体对传感器底部施加的压力来判断液位的高低。
传感器底部设有一个被液体覆盖的压力接口，液体的压力作用于该接口上，通过传感器内部的压力转换元件将压力信号转换为电信号输出。
压力型水位传感器通常采用谷物压阻、应变片、气体膜或压电陶瓷等材料作为压力转换元件。
当液位上升时，底部受到的压力也相应增加，传感器输出的电信号随之增大。
通过测量输出电信号的变化，我们可以准确地了解液体的水位。
2. 电容型水位传感器工作原理电容型水位传感器通过测量液体与传感器之间电容的变化来确定液位的高低。
传感器的探头部分与液体接触，形成了一个液体电容器。
当液位上升时，液体占据的电容器面积增大，电容值也随之增加；相反，当液位下降时，电容值减小。
电容型水位传感器通常由外壳、电极和电容检测电路等组成。
电容检测电路测量电容的变化，并将其转换为相应的电信号输出。
通过分析这些电信号，我们可以判断液体的水位高低。
3. 超声波水位传感器工作原理超声波水位传感器利用超声波在液体与气体的界面上的反射和传播时间来测量液位的高低。
传感器发射超声波信号，经过液体后，在接收器处接收反射回来的信号。
通过测量超声波传播的时间差，我们可以计算出液体的距离以及水位的高度。
超声波水位传感器通常由超声波发射器、接收器、计时电路和控制电路等组成。
控制电路用于控制超声波信号的发射和接收，计时电路用于测量超声波传播的时间差。
传感器通常能够提供非接触式测量，适用于测量各种介质的水位。
总结：水位传感器的工作原理包括压力型、电容型和超声波型。
压力型传感器通过测量液体对传感器底部的压力来确定水位高低，电容型传感器通过测量液体与传感器之间的电容变化来测量水位，而超声波传感器则通过测量超声波在液体中的传播时间来测量液位高度。
电容液位开关原理
电容液位开关原理
电容液位开关是一种通过测量电容值的变化来检测液位高度的传感器。
其工作原理如下：
1. 电容液位开关由两个电极组成，其中一个电极作为感应电极，另一个电极作为参考电极。
2. 当探测部分处于空气或液体中时，感应电极与参考电极之间的电容较小。
3. 当探测部分被液体完全覆盖时，感应电极与参考电极之间的电容增大。
4. 电容液位开关通过测量感应电极与参考电极之间的电容变化来判断液位的高低。
5. 当液位高度超过设定值时，电容液位开关会输出一个信号，用于控制液位的操作。
总之，电容液位开关利用液体与电极之间的电容变化来检测液位高度，从而实现控制和监测液位的目的。
电容液位传感器工作原理
电容液位传感器工作原理文章一嘿，朋友！今天咱们来聊聊电容液位传感器的工作原理。
你知道吗，电容液位传感器就像是一个超级敏感的小侦探。
它的工作原理其实挺有趣的。
想象一下，有两个电极，就像是两个小伙伴手牵手。
当容器里没有液体的时候，这两个电极之间的电容值是一个固定的数。
但是，一旦液体开始进入容器，情况就不一样啦！液体就像是一个“第三者”插了进来。
因为液体和空气的介电常数不一样，这就会改变两个电极之间的电容量。
比如说，液体的介电常数比空气大得多。
所以当液位上升，更多的空间被液体占据，电容量就会变大；液位下降，液体占的地方少了，电容量也就跟着变小。
传感器就靠着检测这个电容值的变化，来知道液位到底是高了还是低了。
是不是挺神奇的？就好像我们通过观察一个人的表情变化，来猜测他的心情一样。
电容液位传感器就是通过捕捉电容值的变化，来告诉我们液位的情况。
不管是在工厂里监测大罐子的液位，还是在我们日常生活中的一些小设备里，这个小小的电容液位传感器都在默默地发挥着大作用呢！文章二亲爱的朋友们，今天咱们一起来搞清楚电容液位传感器的工作原理！其实啊，这电容液位传感器的原理并不复杂。
咱们先把它想象成一个装着秘密的小盒子。
这个小盒子里有两个很重要的东西，叫电极。
没装液体的时候，这两个电极之间有一种叫电容的东西，它有个固定的大小。
一旦开始往盒子里倒液体，神奇的事情就发生啦！因为液体和周围的空气不是一回事儿，它们有不同的特点。
液体的存在会影响电极之间的电场，就好像给这个电场来了个小捣乱。
具体来说呢，就是液体让电极之间的电容发生了变化。
液位越高，电容变得越大；液位越低，电容就变得越小。
传感器聪明得很，它能感觉到这个电容的变化。
就好比我们能感觉到天气变冷变暖一样。
然后，根据这个变化，它就能准确地告诉我们液位的高低啦。
在各种地方，比如大工厂的大罐子，或者一些小小的仪器里，电容液位传感器都在努力工作，帮我们随时掌握液位的情况。
它虽然小，但是作用可大着呢！文章一朋友，咱来说说电容液位传感器咋工作的。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
传感器原理及工程应用（论文） 基于电容式 脉冲测水位传感器
学生姓名： 学生学号： 指导教师：任爽 所在学院：信息技术学院 专 业：电气工程及其自动化
中国·大庆 2011 年 12 月 摘要 I 摘要 电容式脉冲测水位传感器利用开关电容传感器将水位参量直接转换成具有与其相应宽度的脉冲，并通过调零网络后输入到74LS393所组成的串码/并码变换电路后转换为12位并码输入到89S52单片机中，通过单片机的数据采集、数字滤波数和据处理后在LED数码管显示出来．系统中还设有两个扩展输出接口，一个是4—20mA标准模拟远传信号，另一个为485通讯接口。此外，系统可在量程内连续设定高低水位超限的界定值，并有相应的报警输出。本设计采用开关电容传感器。它具有结构合理、响应快、稳定可靠、使用范围广泛等突出特点，可进行各种导电介质液位的在线实时监测。
关键词：水位监控 开关电容式传感器 单片机 测量电路 目录
II 目录 摘要 ..................................................................................................... I 前言 ................................................................................................... III 1.国内外研究现状及发展趋势 ....................................................... - 1 - 1.2发展趋势 ................................................................................ - 2 - 2.电容式传感器 .............................................................................. - 3 - 2.1电容式传感器工作原理 ......................................................... - 3 - 2.2电容传感器结构设计 ............................................................. - 4 - 2.3电容传感器特点 .................................................................... - 5 -
3. 电容式脉冲测水位传感器设计与实现 ..................................... - 7 - 3.1系统结构设计 ........................................................................ - 7 - 3.2测控电路实施方案 ................................................................ - 8 - 3.2.1系统硬件及工作原理 ....................................................... - 9 - 3.2.2系统软件及工作原理 ..................................................... - 11 -
4. 电容式脉冲测水位传感器技术指标与特点 ............................ - 12 - 结论 .............................................................................................. - 14 - 参考文献 ...................................................................................... - 15 - 前言
III 前 言 我国水资源严重短缺同时又存在严重浪费现象，两方面因素制约了国民经济的可持续发展，使社会经济建设受到巨大挑战。提高生产、生活用水水价以及对大型工、矿企业强制安装中水处理设备，都是国家不得已而为之的重大节水举措，然而由于变送器在水位控制系统中普遍存在着时漂、温漂、精确度、抗干扰能力、稳定性等一系列问题，尤其在恶劣气候条件下的电闪、雷击，易造成水位变送器的故障频发，使监控设施失控，形成跑、冒水现象，进一步加剧了宝贵水资源的大量浪费，仅水资源浪费一项每年就占到全国用水量的40%以上，新型自动水位测控系统的设计研制工作正是在这一契机下应运而生的。 传感、变送系统的稳定性、可靠性、精确度、抗温度扰动、抗噪音干扰、防爆性能等问题一直是伴随自控技术发展的研究课题，变送器（transmitter）是一个输出标准信号的传感器，各检测现场所配备的变送器的共同特点是： （１）水位变送器是监控系统中用量最多、品种最杂、安装施工及耗材耗资最大且要求最为严格而苛刻的设备。 （２）在监控系统的日常运行中，水位变送器是故障最多、失效率和损坏率最高、维修频率最大的设备。 这不仅使繁杂而庞大的传感变送系统占用了自控系统的大部分资金，带来了沉重而昂贵的维修负担，更为严峻的是在传感变送系统中的传感变送信息，在信息的生成、量化及传输过程中所受到的各种杂波、噪声的干扰，寄生电容以及电源电压波动的干扰，有些干扰甚至直接导致传感变送系统瘫痪，成为整个自控系统的致命问题。 基于以上在水位测量过程中传感、变送系统所表现出的种种弊端，本系统设计重点是在传感变送系统中彻底抛弃变送器，免除电源，剔除模拟量，实现数字化自动测控系统，解决模拟量远距离传输所带来的可靠性、安全性、精确度、零点漂移以及各种杂波、温度、寄生电容和电源电压等形成的干扰，进而有效地提高自控系统的稳定性和可靠性。 传感器原理及工程应用论文
- 1 - 1.国内外研究现状及发展趋势 1.1国内外研究现状 水位的实时测量与自动控制在生产和生活实践中起着举足轻重的作用，国内和国际上早已形成了许多水位测量的传统方法，而且根据应用场合和要求不同，传感器的各项技术指标也有较大差别。目前，根据国内外的水位测量方法以及原理大致可分为如下四种类型：1.非接触法：超声波、声学、电容接近式、射频和微波法、核辐射法；2.插入探头法：包括尖端敏感型、电容型、倾斜式；3.流体静压头压力检测；如应变计和电容压力传感器；4.机械法：浮子法、平衡浮子法和称重法。近几年来，随着材料工艺技术和微电子技术的快速发展，水位测量也出现了很多新方法，例如磁致伸缩法、光纤光学法等等。
各种传统水位传感器在结构、精度等方面存在较大差别，但大都采用了以标准模拟量作为远程信息传输的变送器结构，如图1-1所示，这就要求检测现场必须安装一个将实时水位信息转化为4~20mA或0~5V模拟信息装置（变送器），通过信号电缆进行远传，输送给操作台的显示单元或计算机终端进行水位控制，然而这种结构本身却存在着如下所述的诸多弊端：
传感器将连续变化的水位参量（非电）转换成相应的电参量
变送单元将电参量转换成（4~20mA等）标准（模拟）信号
电源 ~220V
图１－１信息体系结构
变送器 软启动水泵机组 远传4~20mA电流信号的电缆
与标准信号兼容的显示单元或计算机监控终端前向通道的相应接口
终端监控 传感器原理及工程应用论文
- 2 - (1)存在较多故障隐患模拟量的远程传送方式普遍存在着时漂、温漂、精确度、抗干扰能力、稳定性等一系列问题，尤其在恶劣气候条件下的电闪、雷击，造成水位变送器的故障频发，使监控设施失控，工作的安全性和稳定性较差。 (2)增加系统运行成本由于需要对信号进行现场的调理和传送，因此，变送器方式的现场电路比较复杂，成本较高，如果需要改用数字通信方式传送信息，则会增加电路复杂程度，进一步提高成本。 (3)适用范围的局限性采用探头的传感器，传感器导线线束在水中长期浸泡，传感器的微孔被水中杂质堵塞，易造成水位失控；精度较高的非接触传感器，造价相对昂贵，不适于广泛采用；机械式传感器由于具有活动机械部件，长期工作的可靠性较差。此外，这种采用传感器—变送器—（包括计算机在内的）监控终端所组成的开环或闭环系统，在以模拟信息进行远传的模式下，由最前端的模拟通道所引发的温漂、零漂和外界杂波干扰所带来的各种扰动一直是很难彻底根除的自动控制系统的瓶颈问题。
1.2发展趋势 纵观国内外水位传感器的长远发展趋势和经济社会发展的需要，水位传感器的发展越来越呈现出如下一些趋势特征： 提高工作的安全性，稳定性和可靠性，降低故障率，降低日常维护费用； 进一步提高精度要求； 输出信号数字化，并采用标准的数字传送接口协议，便于传送和处理； 在满足性能要求的同时，必须进一步降低成本，以便更利于推广使用。 传感器的作用主要是获取信息，它是信息技术的源头。在信息时代里，随着各种系统的自动化程度和复杂性的增加，需要获取的信息量越来越多，不仅对传感器的精度、可靠性和响应要求越来越高，还要求传感器有标准输出形式以便和系统联接。传感监测系统越来越向着微型化、集成化、数字化、智能化方向发展。
